接地电流检测技术
变压器铁芯接地电流在线监测装置技术规范

在线监测装置的接入不应改变主设备的电气联接方式、密封性能、绝缘性能及机械性能,接地引下线应保证可靠接地,满足相应的通流能力,不应影响现场设备的安全运行。
电流信号取样回路具有防止开路的保护功能,电压信号取样回路具有防止短路的保护功能。
4.3功能要求
变压器铁芯接地电流在线监测装置应满足的基本功能如下:
3
下列术语和定义适用于本标准。
3.1变压器铁芯接地电流在线监测装置
安装在高压设备附近,用于变压器铁芯接地电流特征量连续实时监测的装置。一般由传感器、数据采集和处理模块、通讯控制模块等组成。
4
4.1通用技术要求
变压器铁芯接地电流在线监测装置的基本功能、绝缘性能、电磁兼容性能、环境性能、机械性能要求、外壳防护性能、连续通电性能、可靠性及外观和结构等通用技术要求应满足《变电设备在线监测装置通用技术规范》。
目次
前
为规范输变电设备在线监测系统的规划、设计、建设和运行管理,统一技术标准,促进在线监测技术的应用,提高电网的运行可靠性,特制定本标准。
本标准由中国南方电网有限责任公司生产技术部提出、归口并解释。
本标准起草单位:广东电网公司电力科学研究院。
本标准主要起草人:
本标准由中国南方电网有限责任公司标准化委员会批准。
(1)监测装置可以通过网络连接与主站或者安装了主站通信软件的便携式工作站进行信息交换,监测装置具有按预设程序实时采集并向上一级数据服务器报送被监测设备状态数据的功能;具有接收和执行设备主管部门对其进行远程对时、参数调阅和设置命令的功能;
(2)监测装置具有USB等即插即用型数据交换接口,允许利用便携式工作站等设备实现历史数据的就地查询、数据分析及数据导出;
本标准自XXXX年XX月XX日起实施。
接地检测原理简介_2

2.4 方波电流
2.4.1用切换电阻产生
支路接地电阻计算
Ri=ΔV/ΔIi
■ 特点: ■ 对地电压波动 ■ 能检测平衡接地 ■ 支路两极同时,支路电阻测量误差较大 ■ 电路较简单 ■ 主要用于测量支路接地电阻-接地定位
2.4.2 用外接电源产生
2.5 正弦波电流
直流漏电流,正弦波电流
母线接地电阻计算:R4=KR3
支路接地电阻计算:
Ri+=V+/Ii+ Ri-=V-/Ii-
■ 特点: ■ 对地电压不波动 ■ 不能检测平衡接地 ■ 两极接地检测误差较大 ■ 电路简单 ■ 主要用于接地告警与选线
2.3.2双桥方式
母线接地电阻计算
支路接地电阻计算:
Ri+=V+/Ii+ Ri-=V-/Ii-
及时告知运行、维护人员直流系统发生接地 故障 ■ 特点:
长期运行,每套直流系统须配1套 ■ 检测原理:
直流漏电流,方波电流
Hale Waihona Puke 接地选线:■ 功能: 检测支路正负极对地电阻,选出接地支路
■ 作用: 缩小故障范围,避免盲目拉闸、断电,减少
故障处理时间 ■ 特点:
发生接地后,自动投入运行,每套直流系统可 配1套 ■ 检测原理:
■ 特点: ■ 对地电压波动 ■ 能检测平衡接地 ■ 支路两极同时,支路电阻测量误差较大 ■ 电路较简单 ■ 主要用于接地告警与选线
2.3.3 乒乓方式
接地电阻计算
支路接地电阻计算 Ri+=V+/Ii+ Ri-=V-/Ii-
■ 特点: ■ 对地电压波动 ■ 能检测平衡接地
■ 支路两极同时接地,支路电阻测量误差较 大
接地电流检测技术

接地电流检测技术Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】目录第X章接地电流检测技术(冀北公司)在电力系统中,接地是用来保护人身及电力、电子设备安全的重要措施。
通常我们将接地分为工作接地、系统接地、防雷接地、保护接地,用他们来保护不同的对象。
对于大型高压电气设备,如变压器、电力电缆、避雷器等设备因其内部结构设计或运行要求,也是通过接地来实现设备正常运行的要求,这几种接地形式从目的上来说是没有什么区别的,均是通过接地导体将过电压产生的过电流通过接地装置导入大地,从而实现保护的目的,而通过接地装置流入大地的电流会因设备运行状态的改变而发生改变,所以对于接地电流的测量可以直接或间接地反映设备运行状况。
接地电流测试方法简单,但是却因设备种类不同,测试数据反映的意义大不相同,因篇幅所限,本章只针对变压器铁心及电缆护层的接地电流测试进行介绍。
第一节变压器铁心接地电流检测技术一、变压器铁心接地电流检测概述变压器铁心是变压器内部传递、变换电磁能量的主要部件,正常运行的变压器铁心必须接地,并且只能一点接地,对变压器的事故统计分析表明,铁心事故在变压器总事故中已占到了第三位,其中大部分是铁心多点接地引起,经检查证实的240台变压器故障中46台是由于铁心多点接地问题造成的。
当铁心两点或多点接地时,在铁心内部会感应出环流,该电流可达数十甚至上百安培,会引起铁心局部过热,严重时会造成铁心局部烧损,还可能使接地片熔断,导致铁心电位悬浮,产生放电性故障,严重威胁到变压器的可靠运行。
目前,对于运行中变压器铁心多点接地故障的预防主要是通过对铁心接地电流的定期检测进行的,变压器铁心接地电流的检测对于变压器的安全运行具有非常重要的意义。
例如,某型号为SFPS-120000/220的变压器,油中溶解气体分析结果表明H2和总烃高,且气体增长速率与变压器运行负荷的关系不密切,测试铁心接地电流已达16A。
小电流接地系统单相接地故障检测技术(三篇)

小电流接地系统单相接地故障检测技术1引言电力系统的接地处理方式主要有直接接地,电抗接地,低阻接地,高阻接地,谐振接地(又称消弧线圈接地)和不接地。
前三种称为大电流接地系统,后三种称为小电流接地系统。
我国3~66kV电力系统大多数采用中性点不接地或经消弧线圈接地的运行方式,即为小电流接地系统,该系统最大的优点是发生单相接地故障时,并不破坏系统电压的对称性,且故障电流值较小,不影响对用户的连续供电,系统可运行1~2h。
但长期运行,由于非故障的两相对地电压升高1.732倍,可能引起绝缘的薄弱环节被击穿,发展成为相间短路,使事故扩大,影响用户的正常用电。
同时,弧光接地还会引起全系统过电压,进而损坏设备,破坏系统安全运行。
因此,当发生单相接地故障时,必须及时找到故障线路予以切除。
2目前的检测方法及存在的问题(1)绝缘监察装置利用接于公用母线的三相五柱式电压互感器,其一次线圈均接成星形,附加二次线圈接成开口三角形。
接成星形的二次线圈供给绝缘监察用的电压表、保护及测量仪表。
接成开口三角形的二次线圈供给绝缘监察继电器。
系统正常时,三相电压正常,三相电压之和为零,开口三角形的二次线圈电压为零,绝缘监察继电器不动作。
当发生单相接地故障时,开口三角形的二次端出现零序电压,电压继电器动作,发出系统接地故障的预告信号。
这是以前常规变电所使用最多、应用最广泛的绝缘监察装置,其优点是投资小,接线简单、操作及维护方便。
其缺点是只发出系统接地的无选择预告信号,不能准确判断发生接地的故障线路,运行人员需要通过推拉分割电网的试验方法才能进一步判定故障线路,影响了非故障线路的连续供电,不能满足日益发展的城乡经济对供电可靠性的要求。
基于上述原因,我国从50年代末就开始研制小电流接地自动选线装置,提出了多种选线方法,并开发出了相应的各种装置。
(2)各种选线原理分析:①稳态分量法。
稳态分量法又分为零序电流比幅法,零序电流相对相位法,以及群体比幅比相法。
小电流接地系统单相接地故障检测技术范本(3篇)

小电流接地系统单相接地故障检测技术范本一、引言接地系统是电力系统中重要的安全保护手段之一,而接地故障对电力系统的安全运行产生了严重影响。
因此,及时准确地检测接地故障对于确保电力系统的可靠性和运行稳定性至关重要。
本文将介绍一种小电流接地系统单相接地故障检测技术范本。
二、背景知识1. 接地系统接地系统是将电力系统中的金属设备及设备的非电性部分与大地通过导体连接起来的系统。
接地系统的主要功能是提供安全保护,包括对漏电、静电、雷电和故障电流的导引和分散。
2. 单相接地故障单相接地故障是指电力系统中某一相与大地之间发生接地故障,导致故障相电压与零序电压同时出现的一种故障类型。
小电流接地系统单相接地故障检测技术范本(二)小电流接地系统单相接地故障检测技术范本基于小电流接地系统特征和信号处理方法,其主要步骤包括:1. 采集接地系统电流信号通过传感器或检测装置采集接地系统的电流信号,并将信号传输到信号处理单元。
2. 信号处理与特征提取对采集到的接地系统电流信号进行预处理,包括滤波、放大等操作。
然后,使用特征提取算法提取接地系统电流信号的特征参数,如频率、幅值、相位等。
3. 故障判别与识别将特征参数输入到故障判别与识别算法中,通过与预设的故障模式进行比较,判断接地系统是否存在故障。
故障判别与识别算法可以采用神经网络、支持向量机等方法,通过训练模型实现自动判断和识别。
4. 故障定位当接地系统存在故障时,通过对接地系统各个测点电流信号的分析和比较,可以确定故障的位置。
5. 故障报警与保护一旦检测到接地系统存在故障,需要及时报警并采取相应的保护措施,如切除故障点电源、绝缘故障点等。
四、技术特点与优势1. 高精度:通过对接地系统电流信号的精确采集和特征提取,实现对单相接地故障的高精度检测。
2. 实时性:采用实时处理和分析技术,能够及时发现接地故障,并做出相应的故障报警和保护措施。
3. 高可靠性:采用多种故障判别与识别算法,提高了接地系统故障检测的可靠性和准确性。

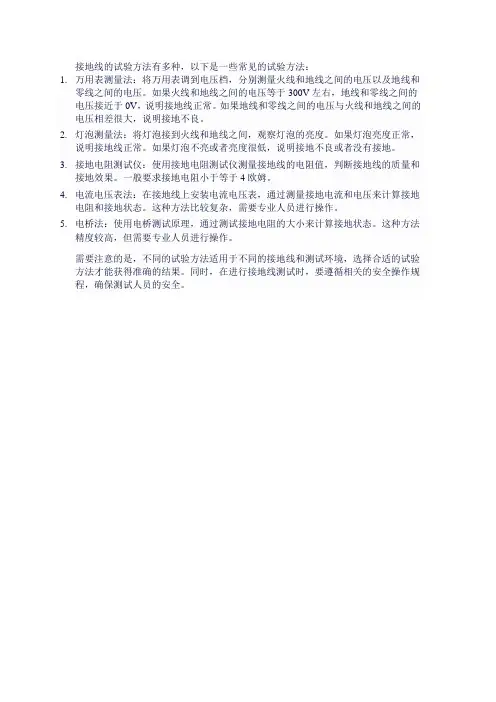

接地线的试验方法

接地线的试验方法有多种,以下是一些常见的试验方法:
1.万用表测量法:将万用表调到电压档,分别测量火线和地线之间的电压以及地线和
零线之间的电压。
如果火线和地线之间的电压等于300V左右,地线和零线之间的电压接近于0V,说明接地线正常。
如果地线和零线之间的电压与火线和地线之间的电压相差很大,说明接地不良。
2.灯泡测量法:将灯泡接到火线和地线之间,观察灯泡的亮度。
如果灯泡亮度正常,
说明接地线正常。
如果灯泡不亮或者亮度很低,说明接地不良或者没有接地。
3.接地电阻测试仪:使用接地电阻测试仪测量接地线的电阻值,判断接地线的质量和
接地效果。
一般要求接地电阻小于等于4欧姆。
4.电流电压表法:在接地线上安装电流电压表,通过测量接地电流和电压来计算接地
电阻和接地状态。
这种方法比较复杂,需要专业人员进行操作。
5.电桥法:使用电桥测试原理,通过测试接地电阻的大小来计算接地状态。
这种方法
精度较高,但需要专业人员进行操作。
需要注意的是,不同的试验方法适用于不同的接地线和测试环境,选择合适的试验方法才能获得准确的结果。
同时,在进行接地线测试时,要遵循相关的安全操作规程,确保测试人员的安全。
小电流接地系统单相接地故障检测技术

小电流接地系统单相接地故障检测技术小电流接地系统是一种常用的电气设备接地保护系统。
在工业生产和民用电力供应中,电气设备的接地故障是非常常见的,因此对接地故障进行及时检测和处理是非常重要的。
本文将重点介绍小电流接地系统的单相接地故障检测技术。
首先,介绍一种常用的小电流接地系统单相接地故障检测技术。
该技术主要基于电气设备和接地系统之间的电流差异进行故障检测。
当电气设备发生接地故障时,电流会通过接地系统流向地面。
而在正常情况下,接地系统的电流非常小。
因此,通过测量接地系统的电流大小,可以判断是否存在单相接地故障。
该检测技术主要依赖于接地电阻测量仪器。
接地电阻测量仪器可以通过测量接地系统的电流和电压来计算接地电阻的大小。
当接地系统发生单相接地故障时,电流会比正常情况下大很多。
因此,通过与正常值进行对比,可以判断接地系统是否存在故障。
除了电流差异检测技术外,还有其他一些用于检测小电流接地系统单相接地故障的技术。
例如,使用差动电流保护装置进行故障检测。
差动电流保护装置主要通过比较进入和离开电气设备的电流来判断是否存在故障。
当电流差异超过设定值时,说明存在故障。
此外,还可以利用红外热像仪进行故障检测。
红外热像仪可以检测电气设备表面的温度分布情况。
当存在接地故障时,电气设备表面的温度会升高。
通过使用红外热像仪可以及时发现接地故障。
综上所述,小电流接地系统单相接地故障检测技术主要包括电流差异检测、差动电流保护、红外热像仪等。
通过运用这些技术,可以及时发现和处理接地故障,确保电气设备的正常运行,保障安全生产。
小电流接地系统单相接地故障检测技术(2篇)

小电流接地系统单相接地故障检测技术1. 引言在电力系统中,接地故障可能会导致电气设备的损坏甚至人身安全的威胁。
因此,及时准确地检测接地故障是保障电力系统正常运行的关键。
针对小电流接地系统单相接地故障的检测,本文综述了目前常用的技术及其优缺点,并提出了一种新的检测技术。
2. 常用的接地故障检测技术(1)电流检测法:通过检测导体上的接地电流大小来诊断接地故障。
该方法简单易行,但对于小电流接地故障的检测不够敏感。
(2)电压检测法:通过检测导体上的接地电压大小来诊断接地故障。
该方法预测准确度高,但需要安装接地电压检测设备,增加了系统的复杂度和成本。
(3)波形分析法:通过对接地故障波形进行分析,提取特征参数来判断是否存在接地故障。
该方法对于小电流接地故障的检测效果较好,但需要较高的数学模型和算法支持。
(4)综合检测法:将多个检测方法结合起来,综合分析不同方法得到的结果来判断接地故障。
该方法的准确度较高,但需要较复杂的算法和综合分析。
3. 新的接地故障检测技术为了解决传统检测技术存在的问题,本文提出了一种新的接地故障检测技术。
该技术基于小电流接地系统的特点,采用了以下步骤:(1)采集接地系统中的电流数据;(2)通过小波变换对采集到的电流数据进行处理,得到小波系数;(3)将得到的小波系数与预先建立的特征值数据库进行比较,寻找匹配项;(4)根据匹配项的数量和相似度判断是否存在接地故障。
4. 优点及应用与传统的接地故障检测技术相比,该新技术具有以下优点:(1)对于小电流接地故障的检测更加敏感;(2)不需要安装额外的检测设备,减少系统的复杂度和成本;(3)采用小波变换和特征值匹配的方法,准确度较高。
该新技术可以广泛应用于小电流接地系统的接地故障检测,包括电力系统、石油化工、航天航空等领域。
同时,该技术也可以与传统的接地故障检测技术相结合,提高接地故障的检测准确度和可靠性。
5. 结论本文综述了常用的接地故障检测技术,并提出了一种新的小电流接地系统单相接地故障检测技术。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
目录第一节变压器铁心接地电流检测技术............................一、变压器铁心接地电流检测概述 ................................................................................二、变压器铁心接地电流检测基本原理 (4)2.1变压器铁心接地基本知识 ..........................................................................................2.2变压器铁心的接地形式 ..............................................................................................2.3变压器铁心接地电流形成机理 ..................................................................................2.4.变压器铁心接地电流测试设备组成及基本原理 ......................................................三、变压器铁心接地电流检测及诊断方法 ....................................................................3.1现行铁心接地电流检测方法 ..................................................... 错误!未定义书签。
3.2铁心接地电流的诊断标准 ..........................................................................................3.3铁心接地电流检测的注意事项 ..................................................................................四、典型测试案例分析 ....................................................................................................4.1铁心电流检测发现110kV主变铁心电流过大典型案例 ..........................................4.2铁心接地电流检测发现多点接地典型案例 ..............................................................第二节电缆护层接地电流检测技术............. 错误!未指定书签。
一、电缆护层接地电流检测概述 ....................................................................................二、电缆护层接地电流检测基本原理 ............................................................................2.1电力电缆接地基本知识 ..............................................................................................2.2电力电缆护层接地电流形成机理 ..............................................................................2.3.电力电缆护层接地电流测试设备组成及基本原理 ..................................................三、电缆护层接地电流检测检测及诊断方法 (1)3.1电缆护层接地电流检测方法 ......................................................................................3.2 电缆护层接地电流的诊断标准 .................................................................................3.3 电缆护层接地电流检测的注意事项 (35)四、典型测试案例分析 ....................................................................................................4.1电缆护层接地电流检测发现110kV电缆护层保护器击穿缺陷案例 ......................4.2电缆护层接地电流检测发现110kV交联单心电缆护层破损缺陷案例 ..................参考文献(自动编号)..........................................第X章接地电流检测技术(冀北公司)在电力系统中,接地是用来保护人身及电力、电子设备安全的重要措施。
通常我们将接地分为工作接地、系统接地、防雷接地、保护接地,用他们来保护不同的对象。
对于大型高压电气设备,如变压器、电力电缆、避雷器等设备因其内部结构设计或运行要求,也是通过接地来实现设备正常运行的要求,这几种接地形式从目的上来说是没有什么区别的,均是通过接地导体将过电压产生的过电流通过接地装置导入大地,从而实现保护的目的,而通过接地装置流入大地的电流会因设备运行状态的改变而发生改变,所以对于接地电流的测量可以直接或间接地反映设备运行状况。
接地电流测试方法简单,但是却因设备种类不同,测试数据反映的意义大不相同,因篇幅所限,本章只针对变压器铁心及电缆护层的接地电流测试进行介绍。
第一节变压器铁心接地电流检测技术一、变压器铁心接地电流检测概述变压器铁心是变压器内部传递、变换电磁能量的主要部件,正常运行的变压器铁心必须接地,并且只能一点接地,对变压器的事故统计分析表明,铁心事故在变压器总事故中已占到了第三位,其中大部分是铁心多点接地引起,经检查证实的240台变压器故障中46台是由于铁心多点接地问题造成的。
当铁心两点或多点接地时,在铁心内部会感应出环流,该电流可达数十甚至上百安培,会引起铁心局部过热,严重时会造成铁心局部烧损,还可能使接地片熔断,导致铁心电位悬浮,产生放电性故障,严重威胁到变压器的可靠运行。
目前,对于运行中变压器铁心多点接地故障的预防主要是通过对铁心接地电流的定期检测进行的,变压器铁心接地电流的检测对于变压器的安全运行具有非常重要的意义。
例如,某型号为SFPS-120000/220的变压器,油中溶解气体分析结果表明H2和总烃高,且气体增长速率与变压器运行负荷的关系不密切,测试铁心接地电流已达16A。
经停电检查发现,内部铁心接地连片过长而跨接铁心,将铁心短接近1/10,造成铁心多点接地,接地连片烧断3/4。
该隐患如未及时发现和消除,接地连片烧断后可能导致铁心失去地电位,从而造成严重的事故。
又如,某热电厂一台SSZ-120000/220变压器运行中检测铁心接地电流达500mA,超过规程规定的“不大于0.1A”的要求,为了确保变压器运行安全,不得不安排停电检修,进行铁心的绝缘试验,试验结果显示铁心绝缘良好,不存在多点接地,原铁心接地电流检测结果不准确,造成误停电,该台变压器的整个启停过程共经历3天时间,造成巨大经济损失。
目前,电力运行单位对于变压器铁心接地电流检测和监测的管理中,大都采取手持式钳形电流表进行检测以及加装铁心接地电流在线检测装置等方法,这些检测方法可以及时、便捷和较为准确的检测出变压器铁心的接地电流,除此之外,一些专用的铁心接地电流检测仪器和装置也越来越多的得到了推广和应用。
对运行中的变压器进行铁心接地电流的检测和监测,能够及时发现铁心多点接地引起的接地电流变化,是防范铁心多点接地故障的最直接、最有效的方法。
二、变压器铁心接地电流检测基本原理2.1变压器铁心接地基本知识2.1.1铁心铁心是变压器的主要部件之一,它构成了变压器的主磁路。
变压器是依据电磁感应原理来工作的,一、二次绕组之间并没有电的直接联系,只有通过铁心形成磁的联系。
利用变压器铁心可获得强磁场,增强一、二次绕组间的电磁联系,减少励磁电流。
为了提高导磁系数和降低铁心涡流损耗,铁心用表面涂漆的硅钢片叠成。
电工硅钢片很薄,变压器上目前一般用厚度为0.23~0.35mm的硅钢片。
铁心是变压器内部电磁能量转换的媒介,把一次电路的电能转为磁能,又由此磁能转变为二次电路的电能。
在结构上,夹紧装置使铁心成为一个机械上完整的结构,而且在其上面套有带绝缘的绕组,支持着引线,并几乎安装了变压器内部的所有部件。
铁心的质量在变压器各部件中最大,在干式变压器中铁心的质量占总质量的50%左右;在油浸式变压器中,铁心所占质量的比例稍有下降,约为30%。
变压器的铁心(即磁导体)一般是框形闭合结构。
其中套绕组的部分称为心柱,不套绕组只起闭合磁路作用的部分称为铁轭。
现代铁心的心柱和铁轭在一个平面内,即为平面式铁心,新式的立体铁心呈三角形立体排列。
2.1.2铁心的种类铁心有两大基本结构形式,即壳式和心式。
它们的主要区别在于铁心与绕组的相对位置,即绕组被铁心包围时称为壳式;铁心被绕组包围时称为心式。
心式变压器的特点是绕组包围铁心,铁心处于器身内心,故称心式或内铁心,判断的标准是总有几个绕组的一边没有铁心或铁轭。
而壳式变压器的特点是铁心包围绕组,任何一个绕组的两边一定有铁心或铁轭,铁心像一个外壳包围着绕组,故称壳式变压器或外铁式变压器。
它主要用在家用视频电器或特大型变压器上,可拆成小件到现场组装成整体变压器。
一般情况下,壳式铁心是水平放置的,心式铁心是垂直放置的。
大容量的心式变压器由于运输高度所限,压缩了上下铁轭的高度,以增加旁轭的办法增加磁路,但是它们仍保留心式结构的特点,因此它们虽有包围绕组的旁轭,仍属于心式结构。
2.1.3 铁心的接地形式变压器在运行中,铁心以及固定铁心的金属结构、零件、部件等,均处在强电场中,在电场作用下,它具有较高的对地电位。
如果铁心不接地,它与接地的部件、油箱等之间就会有电位差存在,在电位差的作用下,会产生断续的放电现象。
另外,在绕组的周围,具有较强的磁场,铁心和零部件都处在非均匀的磁场中,它们与绕组的距离各不相等,所以各零部件被感应出来的电动势大小也各不相等,彼此之间因而也存在着电位差。
