D800系列高性能矢量变频器产品使用手册
800KV变频器操作、维护安全规程
800KeV加速器变频器操作规程一、总则变频器（不包括补偿电容、加速器初级线圈）把三相交流动力电源转换为600~900Hz的单相电源，为加速器的初级线圈提供中频电源。
包括供电主回路、控制线路及冷却水回路。
该系统中既有强电部分，又有微电子控制部分，技术含量较高，必须有专人进行操作维护，为操作、维护安全，特写该规程。
二、一般操作步骤1.正常情况下开机步骤准备工作：包括冷却水、控制部分电源情况等；接到控制室的指令后，合上配电柜内的空气开关QF；按下变频器柜上“Preparation”按钮，“Ready”灯亮；合上变频器柜上的自动开关QF1，变频器即可自动控制运行。
2.正常情况下关机步骤接到控制室的指令后，确认电压已经完全退下方可进行操作；断开变频器柜上的自动开关QF1；断开配电柜内的空气开关QF。
3.紧急关机后复位步骤按下“紧急关机”复位按钮，连锁复位，“Block”灯灭；把QF1开关置于下端；排除故障后，可以按正常步骤开机。
三、安全注意事项1. 在连接外部接线和操作变频器时，该操作人员要熟悉“用电设备操作规程”和“使用电气设备安全规程”。
2. 变频器操作人员应具有一套完整的安全措施，并且具有本设备的操作说明（包括操作手册和技术文件）。
3. 所有对变频器的维护和检修，都应切断所有的电源后进行。
4. 该设备的运行操作都应看作是带电操作。
5. 当用示波器测试变频器的供电电路时，应考虑以下几个方面：a)示波器的供电电源和同步信号应使用隔离变压器。
b)示波器应放在绝缘桌上；示波器的操作一定要戴绝缘手套进行；示波器不能接地。
6. 记住：即使电源开关QF1、辅助开关SF2和控制电源开关SF1被断开，在输入电源线、X1接线头(辅助电源输入)和变频器控制面板上指示电源电压的氖光灯上仍然有电。
同时注意：整流可控硅或逆变可控硅上没有控制脉冲时，不能认为变频器的输出线上、电容器上和初级线圈上不带电。
7. 变频器没有连接负载（补偿电容器、加速器的初级线圈）时，不能单独运行。
ABB-ACS800系列变频器快速调试手册之欧阳家百创编

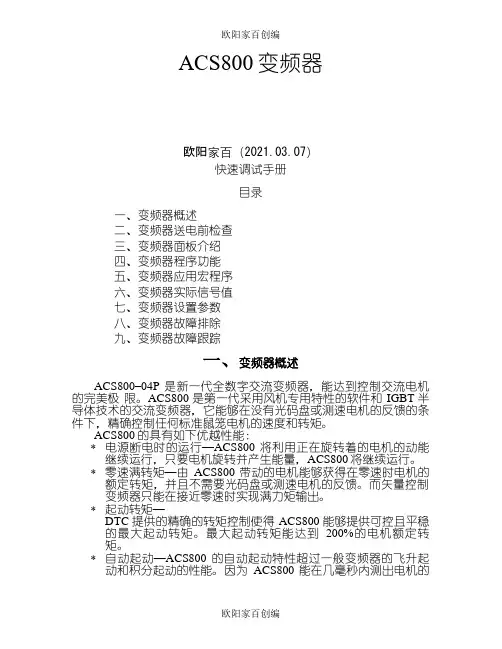

ACS800变频器欧阳家百（2021.03.07）快速调试手册目录一、变频器概述二、变频器送电前检查三、变频器面板介绍四、变频器程序功能五、变频器应用宏程序六、变频器实际信号值七、变频器设置参数八、变频器故障排除九、变频器故障跟踪一、变频器概述ACS800–04P是新一代全数字交流变频器，能达到控制交流电机的完美极限。
ACS800是第一代采用风机专用特性的软件和IGBT半导体技术的交流变频器，它能够在没有光码盘或测速电机的反馈的条件下，精确控制任何标准鼠笼电机的速度和转矩。
ACS800的具有如下优越性能：*电源断电时的运行—ACS800将利用正在旋转着的电机的动能继续运行，只要电机旋转并产生能量，ACS800将继续运行。
*零速满转矩—由ACS800带动的电机能够获得在零速时电机的额定转矩，并且不需要光码盘或测速电机的反馈。
而矢量控制变频器只能在接近零速时实现满力矩输出。
*起动转矩—DTC提供的精确的转矩控制使得ACS800能够提供可控且平稳的最大起动转矩。
最大起动转矩能达到200%的电机额定转矩。
*自动起动—ACS800的自动起动特性超过一般变频器的飞升起动和积分起动的性能。
因为ACS800能在几毫秒内测出电机的状态，任何的条件下在0.48s内迅速起动。
而矢量控制变频器则需大于是2.2s。
*磁通优化—在优化模式下，电机磁通被自动地适应于负载以提高效率，同时降低电机的噪音。
得益于磁通优化，基于不同的负载，变频器和电机的总效率可提高1%~10%。
*磁通制动—ACS800能通过提高电机的磁场来提供足够快的减速。
ACS800持续监视电机的状态，在磁通制动时也不停止监视。
磁通制动也能用于停止电机和从一个转速变换到另一个转速。
而其他品牌的变频器所使用的直流制动是不可能实现此功能的。
*精确速度控制—ACS800的动态转速误差在开环应用时为0.3%s，在闭环应用时为0.1%s。
而矢量控制变频器在开环时大于0.8%s，闭环时为0.3%s。
ETD AC800系列矢量变频器用户手册
KC800系列高性能矢量型变频器用户手册说明书
使用说明书中的图例仅为了说明,可能会与您订购的产品有所不同。
由于产品升级或规格变更,以及为了提高说明书的便利性和准确性，本说明书的内容会及时 进行变更，恕不另行通知。
由于损坏或遗失而需要订购使用说明书时，请与本公司各区域代理商联系，或直接与本公 司客户服务中心联系。
对于初次使用本产品的用户，应先认真阅读本手册，如果您使用中仍有一些使用问题不清 楚，请与本公司客户服务中心联系。
服务与投诉电话：400 6899 860
KC800 系列高性能矢量型变频器用户手册
目录
第一章 安全信息及注意事项 ................................................................................. 1
1.1 安全注意事项................................................................................................ 1 1.2 安全注意事项................................................................................................. 3
KC800 系列高性能矢量型变频器用户手册 4.14 变频器 PG 端口的使用方法 ..................................................................... 56 4.15 变频器串行通讯的使用方法.................................................................... 56 4.16 变频器多功能扩展接口的使用................................................................ 57 4.17 密码设置 ..................................................................................................... 57 4.18 参数保存特性与厂家参数恢复................................................................ 58
变频器使用手册
中压变频调速装置使用手册TK2000-200系列大港油田中成机械制造有限公司本手册的解释权属中成公司。
用户在使用TK2000-200的过程中有技术或工程上的问题，请与中成公司联系。
本手册一般随中压变频装置一起供货，未经本公司许可，用户不得以任何方式对外泄露本手册的内容。
目录一、概述 1二、主要技术性能指标 2三、结构和工作原理 3四、尺寸重量 6五、安装 6六、使用操作 7七、故障分析与排除 10八、出现故障时处理程序和方法 11九、保养与维护 11十、运输、贮存 11 十一、开箱及检查 12 十二、订货须知 12一、概述1、中压变频装置特点我公司的HYVER-MV中压变频器是根据油田采油潜油泵而设计的专用的变频调速装置。
该产品已通过了机电部天津电气传动研究所的型式试验，已通过了由市科委组织的新产品鉴定。
该变频器与通用的中压变频器相比具有独特的三电平、中点电位自动箝位的优点，结构简单，可靠性高。
输出纹波及电源侧谐波分量小，智能化程序高等特点。
属真正的高——高方案。
技术特点：1）每个主管承受的关断电压仅为1/2直流环节电压；2）变频器输出的电压减少了dv/dt对电机、电缆的绝缘冲击；3）三电平的拓扑结构；4）开关损耗小，易散热；5）中点电位自动箝位；6）输出阶梯正弦PWM波形，输出加装电抗器，对电机、电缆绝缘无损害；7）具有参数设定功能；8）具有LED显示。
2、适用范围TK2000-200中压变频器主要用于油田潜油电泵的调速，同时也适用于输油泵、注水泵、城市用水工程、输水回压泵、城市水厂水泵、电力行业的风机、水泵、火力辅机、钢铁行业的送风机、引风机、排水泵、采矿业的风机、排水泵等。
3、产品品种规格1）功率：45KW-200KW；2）输出频率：0-150HZ；3）电压等级：1KV-3KV。
4、正常使用条件1）海拔不超过1000m，如超过1000m，降额使用；2）工作环境温度-5℃-+40℃，工作环境温度变化应不大于5℃/h，如果环境温度超过允许值，应考虑配备相应的空调设备。

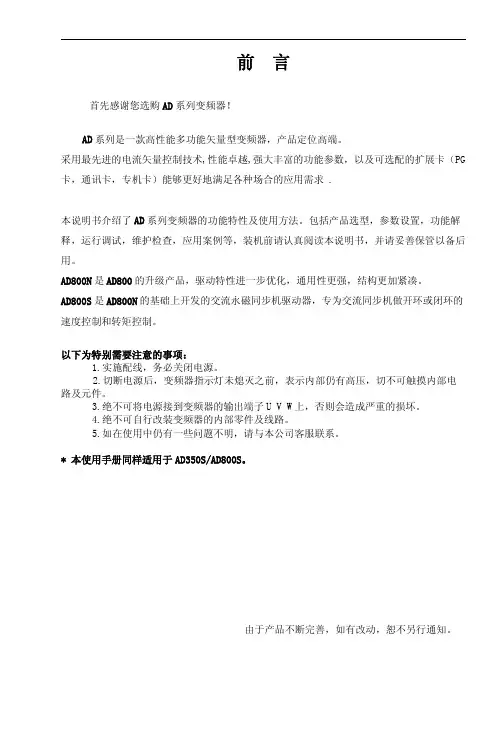

AD800普通(AD系列功能完整版说明书(18版))2019119-20044312614
6、运行中：
危险 ★若选择再起动功能时，请勿靠近机械设备,否则可能引起人身伤害！ ★请勿触摸散热风扇及放电电阻以试探温度,否则可能引起灼伤！ ★非专业技术人员请勿在运行中检测信号,否则可能引起人身伤害或设备损坏!
注意 ★变频器运行中，避免有东西掉入设备中,否则引起设备损坏！ ★不要采用接触器通断方法来控制变频器的启停,否则引起设备损坏！
处客户还应在变频器前端加装保护。 10、海拔高度与降额使用
在海拔高度超过 1000 米的地区，由于空气稀薄造成变频器的散热效果变差，海拔高度超过 1000m, 高度每升高 100m，需降额 1%使用。此情况请向我公司进行技术咨询。 11、一些特殊用法
2、安装时： 危险
请安装在金属等阻燃的物体上：远离可燃物,否则可能引起火警！
注意 ★两个以上的变频器置于同一柜中时，请注意安装位置（参照第三章机械及电气安装），保 证散热效果. ★不能让导线或螺钉掉入变频器中，否则引起变频器损坏！
3、配线时： 危险
★应由专业电气工程人员施工,否则有触电危险！ ★变频器和电源之间必须有断路器隔开,否则可能发生火警！ ★接线前请确认电源处于关断状态,否则有触电危险！ ★请按标准要求接地,否则有触电危险！
因变频器输和振动同工频运行相 比会有增加。 5、输出侧有压敏器件或改善功率因数的电容的情况
变频器输出是 PWM 波，输出侧如安装有改善功率因数的电容或防雷用压敏电阻等，易引发变 频器瞬间过电流甚至损坏变频器。 6、变频器输入、输出端所用接触器等开关器件
第五章:功能参数表 ………………………………………………………………………………38 第六章:功能参数说明………………………………………………………………………………62
P0 基本参数组 …………………………………………………………………………62 P1 启停控制组 …………………………………………………………………………71 P2 电机参数组 …………………………………………………………………………74 P3 电机矢量控制参数组 ………………………………………………………………78 P4 V/F 控制参数组 ……………………………………………………………………80 P5 输入端子组 …………………………………………………………………………87 P6 输出端子组 …………………………………………………………………………94 P7 按键与显示组 ………………………………………………………………………99 P8 辅助功能组…………………………………………………………………………102 P9 PID 功能组…………………………………………………………………………112 PA 多段指令、PLC 运行组 ……………………………………………………………118 Pb 摆频、定长与计数组………………………………………………………………121 PC 故障与保护组………………………………………………………………………123 Pd RS485 通讯参数组…………………………………………………………………127 H0 转矩控制参数组……………………………………………………………………128 第七章:故障诊断及处理方法 ……………………………………………………………………131 7.1 故障代码描述及对策 ………………………………………………………………131 7.2 常见故障及处理方法 ………………………………………………………………135 第八章:维护与保养 ………………………………………………………………………………141 8.1 日常检查项目………………………………………………………………………141 8.2 定期保养项目 ………………………………………………………………………141 8.3 易损件更换 …………………………………………………………………………141 8.4 变频器的存贮 ………………………………………………………………………141 8.5 变频器的保修说明 …………………………………………………………………141 附录 A:制动组件选型表 …………………………………………………………………………143 附录 B:通讯协议说明 ……………………………………………………………………………145 附录 C:编码器卡及功能扩展卡……………………………………………………………………150
SD880说明书
SD880系列电流矢量型变频器使用说明书目 录第一章 概况 …………………………………………………………………… - 5 -1.1 变频器的综合技术特性 ……………………………………………… - 5 -1.2 变频器的铭牌说明 ………………………………………………………- 5 -1.3 变频器系列机型 …………………………………………………………- 6 -1.4 变频器外形尺寸………………………………………………………… - 7 -1.5外形尺寸及安装尺寸……………………………………………………… - 7 - 第二章 开箱检查………………………………………………………………… - 8 - 第三章 拆卸和安装 ………………………………………………………………- 8 -3.1 变频器运行的环境条件 ………………………………………………… - 8 -3.2 变频器安装间隔及距离………………………………………………… - 9 -3.3 外引键盘的安装尺寸 ……………………………………………………- 10 - 第四章 接 线…………………………………………………………………… - 10 -4.1 外围设备的连接图 ………………………………………………………- 11 -4.2接线端子图 ………………………………………………………………- 12 -4.3标准接线图……………………………………………………………… - 13 -4.4断路器、电缆、接触器规格一览表 ……………………………………- 14 -4.5 主回路的连接 ……………………………………………………………- 14 -4.6 控制回路的连接 ……………………………………………………… - 17 -4.7 符合EMC要求的安装指导……………………………………………… - 18 -4.7.3.1 噪声抑制 …………………………………………………………- 19 -4.7.3.2 现场配线 …………………………………………………………- 19 -4.7.3.3 接地 ………………………………………………………………- 19 -4.7.3.4 漏电流 ……………………………………………………………- 19 - 第五章 键盘操作与使用说明 …………………………………………………- 21 -5.1 键盘布局 ………………………………………………………………- 21 -5.2 键盘功能说明 …………………………………………………………- 21 -5.3 LED数码管及指示灯说明………………………………………………- 22 -5.4 键盘显示状态 …………………………………………………………- 22 -5.5 键盘操作方法 …………………………………………………………- 24 - 第六章 功能参数表 ……………………………………………………………- 28 - F0组-用户密码 ………………………………………………………………- 28 - F1组-基本运行参数 …………………………………………………………- 28 -SD880系列电流矢量型变频器使用说明书F2组-辅助运行参数 …………………………………………………………- 32 - F3组-电机参数 …………………………………………………………… - 34 - F4组-速度、转矩及控制参数 …………………………………………… - 36 - F5组-VF控制参数 ………………………………………………………… - 39 - F6组-模拟量及脉冲输入与输出参数 …………………………………… - 40 - F7组-数字量输入与输出参数 ………………………………………………- 43 - F8组-PID控制参数 ………………………………………………………… - 48 - F9组-多段速与PLC运行、摆频与定长控制参数 …………………………- 49 - FA组-保护参数 ………………………………………………………………- 54 - FB组-RS485通讯参数 ……………………………………………………… - 56 - FC组-高级功能参数 …………………………………………………………- 57 - FD组-显示与系统管理参数 …………………………………………………- 59 - FE组-保留参数 ………………………………………………………………- 62 - FF组-厂家参数 ………………………………………………………………- 62 - 故障代码 ………………………………………………………………………- 64 - D组-监控参数组及故障记录 …………………………………………………- 65 - 第七章 功能祥细说明 ………………………………………………………… - 69 - F0系统管理参数 ………………………………………………………………- 69 - F1基本运行参数 ………………………………………………………………- 70 - F2辅助运行参数 ………………………………………………………………- 78 - F3电机参数 ………………………………………………………………… - 87 - F4速度、转矩及磁通控制参数 ………………………………………………- 91 - F5 VF控制参数 …………………………………………………………… - 99 - F6 模拟及脉冲输入输出参数 ………………………………………………- 102 - F7 开关量输入输出 …………………………………………………………- 106 - F8 过程PID参数 ……………………………………………………………- 121 - F9 可编程运行参数 …………………………………………………………- 127 - FA 保护参数 …………………………………………………………………- 138 - FB 通讯参数 …………………………………………………………………- 145 - FC 高级功能参数 ………………………………………………………… - 146 - FD 监控与显示参数 …………………………………………………………- 152 - FF 厂家参数 …………………………………………………………………- 156 - 监控参数 ……………………………………………………………………- 159 -SD880系列电流矢量型变频器使用说明书第八章、故障诊断及异常处理 …………………………………………………- 164 -8.1 故障现象及对策 ………………………………………………………- 164 -8.2 故障记录查询 …………………………………………………………- 164 -8.3 故障复位 ………………………………………………………………- 164 - 第九章、保养和维护 ………………………………………………………… - 168 -9.1 保养和维护 …………………………………………………………… - 168 -9.2 定期保养及维护 ……………………………………………………… - 168 -9.3 变频器的保修 ………………………………………………………… - 169 -SD880系列电流矢量型变频器使用说明书第一章概况1.1 变频器的综合技术特性●输入输出特性◆输入电压范围：380/220V±15%◆输入频率范围：47～63Hz◆输出电压范围：0～额定输入电压◆输出频率范围：0～600Hz●外围接口特性◆可编程数字输入：6路输入◆可编程模拟量输入：AI1：0～10V输入；AI2：0～10V或0/4～20mA输入◆开路集电极输出：2路输出◆继电器输出：2路输出◆模拟量输出:AO1: 0～10V输出；AO2：0/4～20mA或0～10V输出●技术性能特性◆控制方式：无传感器矢量控制、矢量化V/F控制◆过载能力：150%额定电流 60s；180%额定电流 2s◆起动转矩：无传感器矢量控制：0.5Hz/150% (SVC)◆调速比：无传感器矢量控制：1：100◆速度控制精度：无传感器矢量控制：±0.5%最高速度◆载波频率：1.0K～15.0KHz●功能特性◆频率设定方式：数字设定、模拟量设定、串行通讯设定、多段速、PID设定等。
变频操作说明书
变频操作说明书操作规程1 操作、显示面板介绍1.1控制柜操作、显示面板———安装在控制柜门上，实现显示及操作。
1.1.1控制柜面板显示说明(如图1)H1---控制电源指示；H2--- 变频运行指示；H3---变频器故障指示；触摸屏---以指示灯形式显示变频器11个状态（如图2）⒈允许：允许高压合闸；⒉外控：允许外部控制；⒊合闸：高压合闸指示灯；⒋就绪：合闸就绪；⒌接通：高压接通；⒍运转：系统运转中；⒎旁通：有功率单元旁通；⒏告警：系统产生故障或告警；⒐远控箱：远控箱控制有效；⒑DCS： DCS控制有效；⒒闭环：系统闭环控制；显示变频器六个数据①设定频率：变频器的设定频率；②实际频率：变频器实际运行频率；③定子电压：电机的定子电压；④定子电流：电机的定子电流。
⑤闭环反馈压力：管网压力显示。
⑥柜内风压显示：功率柜内风压显示。
图1图21.1.2控制柜面板操作说明(如图1)SB1---备用；SB2---电源复位按钮；SB3---变频器故障情况下，故障复位按钮；SB4---变频装置运行过程中紧急停车；触摸屏---进行9个操作（如图2）①启动：用于启动变频器。
必须无故障告警条件满足时才能起作用；②加速：按下此键不抬起，则变频器频率将按一定速度增加，释放后频率停止增加；③减速：按下此键不抬起，则变频器频率将按一定速度减小，释放后频率停止减小；④停止：停止变频器输出，变频器按一定速度减小输出频率，直到变为0停止；⑤复位：复位变频器到初始状态；⑥曲线：按下此键可以查看电机定子电压电流曲线；⑦设置：进入P参数设定屏，进行P参数设定；⑧操作界面:进行变频器的高压分、合闸操作、外控选择操作及指示,并且提供报警记录；（图3）⑨警铃开关选择：用于报警时警铃的解除选择。
注：触摸屏的使用详见高压变频触摸屏使用说明书。
图31.2远控箱操作、显示面板———安装在用户指定位置，实现远控箱显示及操作1.2.1远控箱面板显示说明(如图4)A---显示定子电流；F---显示定子频率；H5---高压合闸允许；H6---高压合闸；H7---高压分闸；H8---变频运行；H9---变频停止；H10---声光报警指示；H11---故障指示；H12---电源指示；H14---就绪指示；H15---远控指示；1.2.2远控箱面板操作说明(如图4)SB9---变频装置运行过程中紧急停车；SB10---备用；SB11---备用；SB12---变频器故障情况下，复位按钮；SB13---电机变频启动按钮；SB14---电机变频停止按钮；SB15---转速上升按钮，按下此按钮不抬起，则变频器频率将按一定速度增加，释放后停止上升；SB16---转速下降按钮，按下此按钮不抬起，则变频器频率将按一定速度减小，释放后停止下降。
