一、电气触头的概念
第三章 电弧及电气触头的基本知识
电气触头：两个或几个导体之间接触的部分。
电气触头直接影响到设备和装置的工作可靠性，它 的性能好坏直接决定了开关电器的品质。
基本要求 ： （1）结构可靠； （2）接触电阻小且稳定，即有良好导电性能和接触性能； （3）通过规定电流时，发热稳定而且温度不超过允许值； （4）通过短路电流时，具有足够的动稳定性和热稳定性； （5）开断规定的短路电流时，触头不被灼伤，磨损尽可能 小，不发生熔焊现象。
《发电厂变电站电气设备》
第三章 电弧及电气触头的基本知识
第三节 电气触头的基本知识
第三节 电气触头的基本知识 《发电厂变电站电气设备》
教学内容
第三章 电弧及电气触头的基本知识
本节教学内容
一、电气触头的概念 二、触头的接触电阻 三、触头的分类及其结构
首页
第三节 电气触头的基本知识 《发电厂变电站电气设备》
防腐的方法一般是在触头连接后，在外面涂以绝缘漆、瓷釉或凡士林油等。
刀形豆触形头触头
触头的分类
触头的分类电气触头按构造和作业特征，可分为可断触头、滑动触头和固定触头三类。
可断触头是开关电器中不行短少的有些，按其构造纷歧样，又可分为以下几种：（1）刀形触头：其构造简略，分为面触摸和线触摸，广泛运用于低压开关和高压阻离隔关。
（2）对接式触头：具有构造简略、动作速度快的特征，但触摸面不安稳，随压力改动较大，动作时简略发作弹跳，无自洁效果，触头简略被电弧烧伤。
这种触头常用于额外电流在十00A以下和低于500A的配电断路器中。
（3）楔入形（触指）触头：由用双头螺栓套绷簧压装在导电座上的成对触片和楔形触块构成，通常楔形触块作为动触头，但也有反过来将楔形触块作静触头，夹在导电座上的触片作动触头的。
这种触头在动、静触头的触摸中，彼此磨擦，触摸面得以主动打扫。
它的电动安稳性较高，有自洁效果，添加触片和楔块的组数或许增大额外电流，但横向标准也添加了，使设备发作艰难。
作业电流转常约束在5000A以下，最高可达12000A。
触头的作业外表简略被电弧烧伤，通常只作主触头而不作灭弧触头。
（4）刺进式（梅花形）触头：静触头是由多片梯形触指构成。
分为有挠性导电片和无挠性导电片两种。
有挠性导电片的插座，触指上有一凹槽，槽内嵌入绝缘套，放进螺管绷簧，以确保触指对导电杆的压力，绷簧另一端由圆环支撑，能够沿导电杆（动触头）的周围略微调度触指方位。
触指经过挠性导电片与触头底座衔接。
无挠性导电片的插座，撤销了构造杂乱和功用不安稳的导电片，运用绷簧直接将触指压在导电座上。
动触头为圆形铜导电杆，为了添加触头的抗弧才干，常常在触头座外套端部加装铜钨合金维护环，在导电杆端部加装铜钨合金的耐弧头。
接通时，导电杆插在插座内，梯形触指被绷簧压在导电杆上，运用插座内径与导电杆的恰当协作，使每片触指与导电杆构成两条线触摸，触摸牢靠。
一同，动态触头间的压力方向与运动方向笔直，触头接通时的弹跳小。
动、静触头相对运动时发作磨擦，有自洁效果。
短路电流转过期，因为触指间和触指与导电杆之间电流方向一同，电动力趋向将触指压导游电杆，动安稳性好，但这种触头构造比照杂乱，容许经过的电流也遭到约束，且开断时刻较长。
交流接触器结构与工作原理
交流接触器结构与工作原理引言概述：交流接触器是一种用于控制电气电路中电流的开关设备，通常用于控制电动机、加热器、照明设备等。
它的结构和工作原理对于电气控制系统的正常运行至关重要。
本文将介绍交流接触器的结构和工作原理，匡助读者更好地理解这一重要的电气设备。
一、结构1.1 触点部份：交流接触器的核心部份是触点，它由固定触点和动触点组成。
固定触点固定在接触器内部，而动触点则通过电磁力与固定触点连接。
1.2 线圈部份：交流接触器还包括一个线圈，通过线圈通入电流来产生电磁力，控制动触点的闭合和断开。
1.3 辅助部份：交流接触器通常还包括辅助触点、过载保护、灯信号等辅助部份，用于实现更复杂的控制功能。
二、工作原理2.1 吸合过程：当线圈通入电流时，产生的电磁力使得动触点与固定触点吸合，闭合电路，电器设备开始运行。
2.2 断开过程：当线圈断开电流时，电磁力消失，动触点与固定触点分离，断开电路，电器设备住手运行。
2.3 过载保护：交流接触器还具有过载保护功能，当电路中的电流超过额定值时，过载保护会自动断开电路，避免设备损坏。
三、工作特点3.1 高可靠性：交流接触器采用机械连接，工作稳定可靠，适合于长期运行的场合。
3.2 耐久性强：交流接触器的触点采用特殊合金材料制成，具有良好的耐磨性和导电性，使用寿命长。
3.3 控制灵便：交流接触器可以实现多种控制功能，如正反转控制、时间延时控制等，灵便性高。
四、应用领域4.1 电动机控制：交流接触器常用于电动机的启动、住手和正反转控制。
4.2 照明控制：交流接触器可以用于照明设备的开关控制，实现定时开关等功能。
4.3 加热器控制：交流接触器还广泛应用于加热器的温度控制和过载保护。
五、发展趋势5.1 智能化：随着科技的发展，交流接触器将向智能化方向发展，实现远程监控和自动化控制。
5.2 节能环保：未来的交流接触器将更注重节能环保，采用高效节能的材料和技术，降低能耗。
5.3 多功能化：未来的交流接触器将具备更多的功能，如故障自诊断、远程控制等，满足不同场合的需求。
接触器和继电器
3.排除机械卡住故障
4.极面生锈或因异物（如油垢、尘埃） 4.清理铁心极面
粘附铁心极面
5.调换铁心或短路环
5.短路环断裂
6.更换铁心
6.铁心极面磨损过度而不平
1.操作频率过高或产品超负荷使用 2.负载侧短路 3.触头弹簧压力过小 4.触头表面有金属颗粒突起或有异物 5.操作回路电压过低或机械上卡住，
2、主触点一般是常开触点，而辅助触点常有两对常 开触点和常闭触点，小型的接触器也经常作为中间 继电器配合主电路使用。
3、交流接触器的触点，由银钨合金制成，具有良好 的导电性和耐高温烧蚀性。
接触器工作原理
4、交流接触器动作的动力源于交流通过带铁芯线圈 产生的磁场，电磁铁芯由两个「山」字形的幼硅钢 片叠成，其中一个固定铁芯，套有线圈，工作电压 可多种选择。为了使磁力稳定，铁芯的吸合面加上 短路环。交流接触器在失电后，依靠弹簧复位。
当输入量(如电压、电流、温度等)达到规定值时，使被 控制的输出电路导通或断开的电器。可分为电气量(如 电流、电压、频率、功率等)继电器及非电气量(如温 度、压力、速度等)继电器两大类。具有动作快、工作 稳定、使用寿命长、体积小等优点。广泛应用于电力 保护、自动化、运动、遥控、测量和通信等装置中。
二、电磁继电器的工作原理
典型产品介绍
CJX8系列交流接触器从9至250A共有12个规格 。
接触器安装及使用
安装前 A、应检查产品的铭牌及线圈上的数据（如额定
电压、电 流、操作频率和负载因数等）是否符合实际
使用要求。 B、 用于分合接触器的活动部分，要求产品动作
灵活无卡住现象。 C、 当接触器铁心极面涂有防锈油时，使用前应
低压机电式接触器和电动机起动器》。或国际标准 IEC60947－4－1：2000标准。

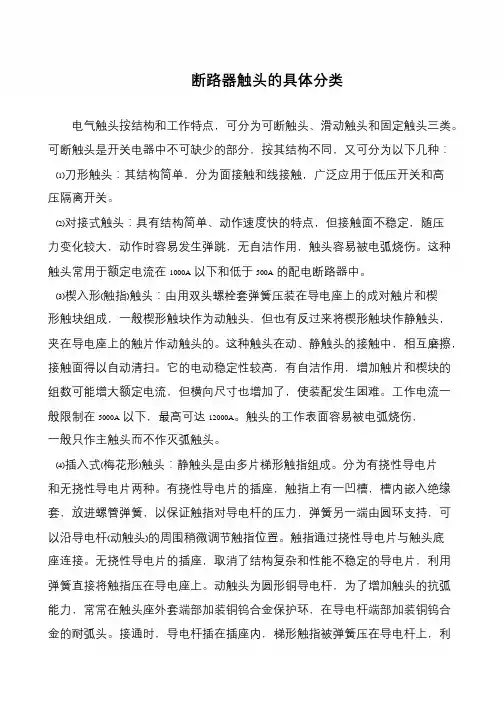

断路器触头的具体分类
断路器触头的具体分类电气触头按结构和工作特点，可分为可断触头、滑动触头和固定触头三类。
可断触头是开关电器中不可缺少的部分，按其结构不同，又可分为以下几种：(1)刀形触头：其结构简单，分为面接触和线接触，广泛应用于低压开关和高压隔离开关。
(2)对接式触头：具有结构简单、动作速度快的特点，但接触面不稳定，随压力变化较大，动作时容易发生弹跳，无自洁作用，触头容易被电弧烧伤。
这种触头常用于额定电流在1000A以下和低于500A的配电断路器中。
(3)楔入形(触指)触头：由用双头螺栓套弹簧压装在导电座上的成对触片和楔形触块组成，一般楔形触块作为动触头，但也有反过来将楔形触块作静触头，夹在导电座上的触片作动触头的。
这种触头在动、静触头的接触中，相互磨擦，接触面得以自动清扫。
它的电动稳定性较高，有自洁作用，增加触片和楔块的组数可能增大额定电流，但横向尺寸也增加了，使装配发生困难。
工作电流一般限制在5000A以下，最高可达12000A。
触头的工作表面容易被电弧烧伤，一般只作主触头而不作灭弧触头。
(4)插入式(梅花形)触头：静触头是由多片梯形触指组成。
分为有挠性导电片和无挠性导电片两种。
有挠性导电片的插座，触指上有一凹槽，槽内嵌入绝缘套，放进螺管弹簧，以保证触指对导电杆的压力，弹簧另一端由圆环支持，可以沿导电杆(动触头)的周围稍微调节触指位置。
触指通过挠性导电片与触头底座连接。
无挠性导电片的插座，取消了结构复杂和性能不稳定的导电片，利用弹簧直接将触指压在导电座上。
动触头为圆形铜导电杆，为了增加触头的抗弧能力，常常在触头座外套端部加装铜钨合金保护环，在导电杆端部加装铜钨合金的耐弧头。
接通时，导电杆插在插座内，梯形触指被弹簧压在导电杆上，利。
配电柜内常用电气元件介绍及应用
配电柜内常⽤电⽓元件介绍及应⽤断路器、接触器、中间继电器、熔断器、热继电器、按钮、指⽰灯、万能转换开关和⾏程开关是电⽓控制回路中最常见的九种元件，下⾯以图⽂并茂的⽅式介绍常⽤电⽓元件的原理及应⽤，通过了解它们在电⽓回路中的作⽤来掌握这些元件平时的运⾏情况。
1.断路器低压断路器⼜称为⾃动空⽓开关，可⼿动开关，⼜能⽤来分配电能、不频繁启动异步电机，对电源线、电机等实⾏保护，当它们发⽣严重过载、短路或⽋压等故障时能⾃动切断电路。
断路器⽂字符号为：QF断路器图形符号为：2.接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V⼏种。
接触器电磁机构由线圈、动铁⼼（衔铁）和静铁⼼组成；接触器触头系统由主触头和辅助触头两部分组成，主触头⽤于通断主电路，辅助触头⽤于控制电路中。
接触器⽂字符号为：KM接触器图形符号为：3.热继电器热继电器是利⽤电流通过元件所产⽣的热效应原理⽽反时限动作的继电器。
热继电器⽂字符号：FR热继电器图形符号：4.中间继电器中间继电器的原理是将⼀个输⼊信号变成多个输出信号或将信号放⼤（即增⼤继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。
中间继电器⽂字符号：KA中间继电器图形符号：5.熔断器熔断器是⼀种在短路或严重过载时利⽤熔化作⽤⽽切断电路的保护电器。
功能：当电流超过规定值⼀定时间后，以它本⾝产⽣的热量使熔体熔化⽽开断电路的开关装置。
⽤来在电路发⽣过载或短路时关合和开断电路。
熔断器⽂字符号：FU熔断器图形符号：6.按钮在实际应⽤中通常根据所需要的触头数量、使⽤的场合及颜⾊来选择按钮。
常⽤的LA18、LA19、LA20等系列按钮，适⽤于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。
交流接触器的型号含义结构示意图及对应符号说明
交流接触器的型号含义、结构示意图及对应符号说明主要用于控制、电热设备、电焊机、电容器组等,能频繁地接通或断开交直流主电路,实现远距离自动控制;它具有低电压释放保护功能,在拖动自动控制线路中被广泛应用;接触器有交流接触器和直流接触器两大类型;下面介绍交流接触器;下图所示为交流接触器的结构示意图及图形符号;1．交流接触器的组成部分1电磁机构：电磁机构由线圈、动铁心衔铁和静铁心组成;2触头系统：交流接触器的触头系统包括主触头和辅助触头;主触头用于通断主电路,有3对或4对常开触头；辅助触头用于控制电路,起联锁或控制作用,通常有两对常开两对常闭触头;3灭弧装置：容量在10A以上的接触器都有灭弧装置;对于小容量的接触器,常采用双断口桥形触头以利于灭弧；对于大容量的接触器,常采用纵缝灭弧罩及栅片灭弧结构;4其他部件：包括反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构及外壳等;接触器上标有端子标号,线圈为A1、A2,主触头1、3、5接侧,2、4、6接负荷侧;辅助触头用两位数表示,前一位为辅助触头顺序号,后一位的3、4表示常开触头,1、2表示常闭触头;接触器的控制原理很简单,当线圈接通额定电压时,产生电磁力,克服弹簧反力,吸引动铁心向下运动,动铁心带动绝缘连杆和动触头向下运动使常开触头闭合,常闭触头断开;当线圈失电或电压低于释放电压时,电磁力小于弹簧反力,常开触头断开,常闭触头闭合;2．交流接触器的型号含义交流接触器在电路图中的文字符号用KM表示;接触器的图形符号如下图所示;接触器的型号含义说明例如：CJl0Z-40／3 为交流接触器,设计序号10,重任务型,额定电流40A 主触点为3极;CJl2T-250／3为改型后的交流接触器,设计序号12,额定电流250A,3个主触点;我国生产的交流接触器常用的有CJl0,CJl2,CJX1,CJ20等系列及其派生系列产品,CJ0系列及其改型产品已逐步被CJ20、CJX系列产品取代;上述系列产品一般具有三对常开主触点,常开、常闭辅助触点各两对;直流接触器常用的有CZ0系列,分单极和双极两大类,常开、常闭辅助触点各不超过两对;除以上常用系列外,我国近年来还引进了一些生产线,生产了一些满足IE标准的交流接触器,下面作以简单介绍;CJl2B-S系列锁扣接触器用于交流50Hz,电压380V及以下、电流600A及以下的配电电路中,供远距离接通和分断电路用,并适宜于不频繁地起动和停止交流电动机;具有正常工作时吸引线圈不通电、无噪声等特点;其锁扣机构位于电磁系统的下方;锁扣机构靠吸引线圈通电,吸引线圈断电后靠锁扣机构保持在锁住位置;由于线圈不通电,不仅无电力损耗,而且消除了磁噪音;由德国引进的西门子公司的3TB系列、BBC公司的B系列交流接触器等具有80年代初水平;它们主要供远距离接通和分断电路,并适用于频繁地起动及控制交流电动机;3TB系列产品具有结构紧凑、机械寿命和电气寿命长、安装方便、可靠性高等特点;额定电压为220～660V,额定电流为9～630A;3．接触器的主要技术参数和类型1额定电压：接触器的额定电压是指主触头的额定电压;交流有220V、380V 和660V,在特殊场合应用的额定电压高达1140V,直流主要有110V、220V和440V;2额定电流：接触器的额定电流是指主触头的额定工作电流;它是在一定的条件额定电压、使用类别和操作频率等下规定的,目前常用的电流等级为10A～800A;3吸引线圈的额定电压：交流有36V、127V、220V和380V,直流有24V、48V、220V和440V;4机械寿命和电气寿命：接触器是频繁操作电器,应有较高的机械和电气寿命,该指标是产品质量的重要指标之一;5额定操作频率：接触器的额定操作频率是指每小时允许的操作次数,一般为300次/h、600次/h和1200次/h;6动作值：动作值是指接触器的吸合电压和释放电压;规定接触器的吸合电压大于线圈额定电压的85%时应可靠吸合,释放电压不高于线圈额定电压的70%;常用的交流接触器有CJl0、CJl2、CJ10X、CJ20、CJXl、CJX2、3TB和3TD等系列;4．接触器的选择1根据负载性质选择接触器的类型;2额定电压应大于或等于主电路工作电压;3额定电流应大于或等于被控电路的额定电流;对于电动机负载,还应根据其运行方式适当增大或减小;4吸引线圈的额定电压与频率要与所在控制电路的选用电压和频率相一致;。
电气触头采用的材料分类
电气触头采用的材料分类电气触头是一种用于电气设备和电气设施中传递电流的元件。
电气触头的质量和导电性能对设备的运行和安全性非常重要。
电气触头采用的材料不同，其性能和用途也会有所不同。
本文将介绍电气触头常用的材料分类。
1.铜合金铜合金是电气触头最常用的材料之一、铜具有良好的导电性和导热性，所以铜合金可以提供良好的电流传导性能和散热性能。
此外，铜合金具有良好的可塑性和机械强度，可以满足电气触头的制造要求。
常见的铜合金有黄铜、磷青铜等。
2.铝合金铝合金是另一种常用的电气触头材料。
与铜相比，铝的导电性能稍差，但其比铜轻，价格相对较低。
铝合金具有良好的强度和耐腐蚀性能，可以适应不同工况环境。
铝合金的使用可以减少材料成本，并在一些轻负荷或中小功率设备中应用广泛。
3.银合金银具有极好的导电性能，是电气触头材料中最佳的导电材料。
银合金通常应用于高要求的电气触头，如高压断路器和接触器等。
它具有低电阻、低压降和较高的耐熔化温度等优点。
然而，银合金的成本较高，因此在一些低压和低功率设备中，采用银镀层或银合金包覆的铜材料也能满足要求。
4.钨铜合金钨铜合金是一种常用的耐磨材料，常用于高速接触开关和开关触头。
钨铜合金具有高硬度、高熔点和良好的导电性能，可以满足高频率和高电流传导要求。
此外，钨铜合金还具有良好的耐磨性和耐腐蚀性能，在高负荷和高温环境下，能够保持稳定的工作性能。
除了上述常用的材料，还有其他一些材料也被用于电气触头的制造，如金、镍、钢等。
这些材料的选择取决于触头的具体要求，如电流大小、工作环境、耐磨性要求等。
总之，电气触头采用的材料可以根据导电性能、机械强度、耐腐蚀性、耐磨性等要求选择。
合理选择材料可以提高电气触头的性能和可靠性，保障设备的正常运行和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气触头的分类、结构和应用
（1）电气触头的分类
电气触头按其接触方式可分为以下三种类型
1）固定连接触头。
指被接触连接的导体之间不能相对移动的电气触头。
如母线接头、电气设备的引线连接等都是。
2）滑动触头。
指导体间能够保持互相接触，但又容许一个接触面沿着另一个接触面进行相对移动的接触方式，称为滑动触头。
如：母线的伸缩结，电机的电刷等，都是滑动接触。
3）可断触头。
若正常工作时，触头间可以闭合，也可分断，则称为可断触头。
各种开关的触头就是可断触头。
（2）可断触头按其结构分类：。
