运放构成的恒流源电路方案
开发过项目的工程师都知道，在设计LED驱动的电路，为了达到稳定的显示效果，一般都需要设计一个恒流源电路。
恒流源电路，驱动LED，它的亮度就不会跟随电压的变化而变化了，亮度就始终维持在一个恒定的值了。
这是因为LED的亮度，只与流过它的电流有关。
OK，类似于这样的恒流源电路，工程师该如何去开发呢？当然，不同的工程师，有不同的方案，芯片哥要介绍的是一个简单且高效的电路，只需要一个运放和一个三极管，就能完成恒流源的功能电路。
恒流源电路这个电路是怎么实现恒流的功能呢？LM358是一个运算放大器，不过在这个电路中，它被当做比较器使用。
正相输入端，连接一个稳定的电压5V；负相输入端，连接的是R2电阻。
“比较器”的输出端，直接通过一个电阻R1驱动Q1三极管，三极管的发射极也连接着R2电阻，三极管的集电极是作为恒流源的输出，就是它能够输出一个稳定的电流。
我们知道，作为比较器，当正相输入端的电压大于负相输入端的电压，也就是VA > VB，比较器就会输出一个高电平；当正相输入端的电压小于负相输入端的电压，也就是VA < VB，比较器就会输出一个低电平。
因为VA是等于5V，是一个固定值，所以比较器输出的是高电平还是低电平，是取决于VB的电压。
由于R2电阻是连接比较器的负相输入端，因此VB的电压，它是等于R2电阻两端的电压。
R2电阻两端的电压，根据欧姆定律，它是等于流过R2电阻的电流乘以R2电阻的阻值。
也就是VB = VR2 = IR2 * R2感觉是不是有点绕？怎么那么多关系啊？别急，还没到重点呢？跟着芯片哥的节奏，我们再接着分析它的恒流原理运放构成的恒流电路对于三极管，它的特性是电流放大作用，比如放大100倍，将基极的小电流，放大100倍后，通过集电极输出。
也就是集电极的电流是要远远大于基极的电流，所以在这个放大倍数的基础上，工程师可以等效地看出，流过三极管的发射极电流是等于集电极电流的。
分析到这里，我们就不难发现，流过R2电阻的电流，它是等于流过三极管集电极电流的。
Lm358恒压恒流控制回路工作原理及参数计算
Lm358恒压恒流控制回路工作原理及参数计算1.精密恒压/恒流控制环的工作原理精密恒压/恒流控制环的单元电路如图所示。
IC2为低功耗双运放LM358，内部包括IC2A和IC2B两个运放。
该电路具有以下特点：①利用IC2B、取样电阻R3和R4、IC3构成电压控制环，IC2A则组成电流控制环；②电压控制环与电流控制环按照逻辑“或门”的原理工作，即在任何时刻，输出为高电平的环路起控制作用。
IC2A为电流控制环中的电压比较器，其同相输入端接电流检测信号UR6，反相输入端接分压器电压UFY。
分压器是由R9、R10和TL431构成的。
IC2A将UR6与UFY 进行比较后，输出误差信号U r2，再通过D4和R1变成电流信号，流入光耦合器中的LED，进而控制PWM控制器的占空比，使电源输出电流I OH在恒流区内维持恒定。
显然D3和D4就相当于一个“或门”。
若电流控制环输出为高电平，电压控制环输出低电平，则电源工作在恒流输出状态；反之，电压控制环输出为高电平，电源就工作在恒压输出状态。
2.精密恒压/恒流控制环的电路设计（1）电压控制环的设计。
该电源在恒压区内的输出电压依下式而定U O=U REF R3+R4R4=2.5V×（1+R3R4）R3与R4的串联总阻值应取得合适，阻值过大易产生噪声干扰，阻值过小会增加电路损耗。
通常可取R=10.0kΩ，代入式中求出R=50.1kΩ。
与之最接近的标准阻值为49.9kΩ。
（2）电流控制环的设计。
该电源恒流输出的期望值I OH由下式而定I OH=U REF R9 R6R10选择R9的阻值时，应当考虑负载对TL431的影响以及LM358输入偏流所产生的误差。
一般取R9=2kΩ。
当R6=0.1Ω、I OH=2A时，电流检测信号UR6=O.2V。
将U REF=2.50V和R9、R6值一并代入式中计算出R10=25kΩ。
lm358恒流源电路
lm358恒流源电路lm358恒流源电路lm358电路原理图LM358内部包括有两个独⽴的、⾼增益、内部频率补偿的双运算放⼤器，适合于电源电压范围很宽的单电源使⽤，也适⽤于双电源⼯作模式，在推荐的⼯作条件下，电源电流与电源电压⽆关。
它的使⽤范围包括传感放⼤器、直流增益模块和其他所有可⽤单电源供电的使⽤运算放⼤器的场合。
LM358的封装形式有塑封8引线双列直插式和贴⽚式。
红外线探测报警器该报警器能探测⼈体发出的红外线，当⼈进⼊报警器的监视区域内，即可发出报警声，适⽤于家庭、办公室、仓库、实验室等⽐较重要场合防盗报警。
该装置电路原理见图1。
由红外线传感器、信号放⼤电路、电压⽐较器、延时电路和⾳响报警电路等组成。
红外线探测传感器IC1探测到前⽅⼈体辐射出的红外线信号时，由IC1的②脚输出微弱的电信号，经三极管VT1等组成第⼀级放⼤电路放⼤，再通过C2输⼊到运算放⼤器IC2中进⾏⾼增益、低噪声放⼤，此时由IC2①脚输出的信号已⾜够强。
IC3作电压⽐较器，它的第⑤脚由R10、VD1提供基准电压，当IC2①脚输出的信号电压到达IC3的⑥脚时，两个输⼊端的电压进⾏⽐较，此时IC3的⑦脚由原来的⾼电平变为低电平。
IC4为报警延时电路，R14和C6 组成延时电路，其时间约为1 分钟。
当IC3的⑦脚变为低电平时，C6通过VD2放电，此时IC4的②脚变为低电平，它与IC4的③脚基准电压进⾏⽐较，当它低于其基准电压时，IC4的①脚变为⾼电平，VT2导通，讯响器BL通电发出报警声。
⼈体的红外线信号消失后，IC3的⑦脚⼜恢复⾼电平输出，此时VD2截⽌。
由于C6两端的电压不能突变，故通过R14向C6缓慢充电，当C6两端的电压⾼于其基准电压时，IC4的①脚才变为低电平，时间约为1分钟，即持续1分钟报警。
由VT3、R20、C8组成开机延时电路，时间也约为1 分钟，它的设置主要是防⽌使⽤者开机后⽴即报警，好让使⽤者有⾜够的时间离开监视现场，同时可防⽌停电后⼜来电时产⽣误报。
LM358应用电路资料及引脚图
LM358应用电路资料及引脚图LM358是常用的双运放,这里我们介绍一下他的一些资料以及简单电路应用等,有什么问题请去电子论坛.简介:LM358里面包括有两个高增益、独立的、内部频率补偿的双运放，适用于电压范围很宽的单电源，而且也适用于双电源工作方式，它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。
lm358引脚图及引脚功能LM358封装有塑封8引线双列直插式和贴片式两种。
LM358的特点:. 内部频率补偿. 低输入偏流. 低输入失调电压和失调电流. 共模输入电压范围宽，包括接地. 差模输入电压范围宽，等于电源电压范围. 直流电压增益高(约100dB). 单位增益频带宽(约1MHz). 电源电压范围宽：单电源(3—30V)；. 双电源(±1.5 一±15V). 低功耗电流，适合于电池供电. 输出电压摆幅大(0 至Vcc-1.5V)LM358稳压电路制作电路原理：本稳压器的核心器件采用LM358。
电路原理如下图所示。
它主要由供电、基准电压、电压取样比较等组成。
LM358稳压电路应用:市电从变压器的1、2头输入，3、4头为自耦调压抽头，5、6头为控制电路的电源及取样抽头。
市电电压正常时，因C点电压始终为3V（即R1降压DW稳压所得），A、B点均大于3V，故A1、A2（lm358芯片）输出低电平；当市电电压下降时，5、6头的电压也随之下降，A点电压也跟着下降，当A点电压下降到低于3V时，A1输出高电平，使三极管V1饱和导通，继电器K1吸合，将调压器输出调于1、3头；当市电电压继续下降时，同理B点电压低于3V 时，（V A 反之，如果电压升高时，B点电压也随之升高，当B点电压高于3V时，A2输出低电平，V2截止，H2释放，输出端调至1、3头；当市电电压继续升高时，A点电压高于3V，A1输出低电平，V1截止，K1释放，输出端调至1、2头。
A1、A2为运放，在这里作电压比较器用；IC1为三端稳压块，它为运放及继电器提供供电电源；VD5、VD6为保护二极管。
lm358应用电路讲解
lm358应用电路讲解
“lm358应用电路讲解”指的是对LM358运算放大器的应用电路进行详细讲解和分析。
LM358是一种双运算放大器，具有高直流电压增益、低输入偏置电流、低输入失调电压和失调电流等特点，适用于多种应用场景，如传感器放大器、直流增益模块、音频放大器、工业控制等。
对于LM358的应用电路讲解，一般会涉及以下方面：
1.电源电压与电源电流：LM358需要一个适当的电源供电，其电源电压范围
很宽，单电源供电范围为3-30V，双电源供电范围为±1.5-±15V。
同时，它的电源电流与电源电压基本无关。
2.输入信号：LM358的输入信号可以是差分信号或单端信号，输入阻抗很高，
可以忽略输入电阻对信号的影响。
在选择输入信号时，需要考虑放大倍数、频率响应等参数。
3.输出信号：LM358的输出信号可以用来驱动电阻性或电感性负载，其输出
阻抗较小，负载效应较小。
输出信号的范围可以根据需要进行调整。
4.连接方式：LM358可以通过不同的方式连接以实现不同的功能，如差分输
入/输出、单端输入/输出等。
在选择连接方式时，需要考虑电路的拓扑结构、噪声和干扰等因素。
5.线性与非线性应用：LM358在许多领域中都有应用，如音频放大、传感器
信号处理等。
在非线性应用中，如比较器、触发器等，需要注意输入信号的幅度和频率对输出结果的影响。
总的来说，“lm358应用电路讲解”主要涵盖了LM358运算放大器的电源配置、输入输出信号处理、连接方式选择以及在各种领域中的应用等方面。
通过深入理解这些内容，可以更好地掌握LM358的应用技巧，设计出性能优良的电路系统。
lm358拓宽电路图

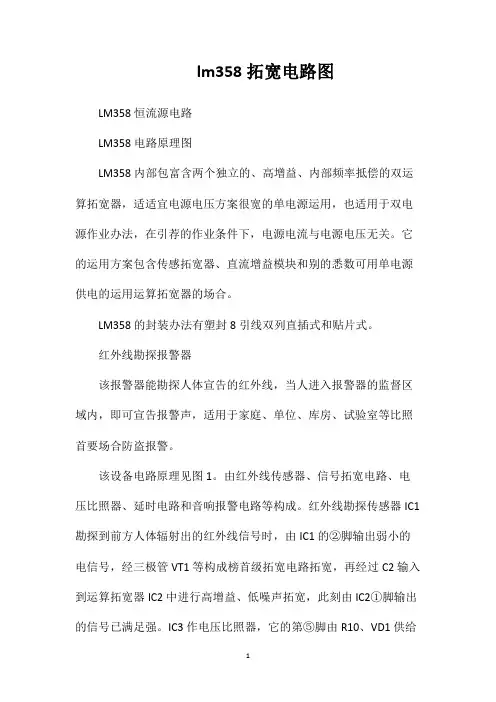

lm358拓宽电路图LM358恒流源电路LM358电路原理图LM358内部包富含两个独立的、高增益、内部频率抵偿的双运算拓宽器，适适宜电源电压方案很宽的单电源运用，也适用于双电源作业办法，在引荐的作业条件下，电源电流与电源电压无关。
