轴承座机械加工工艺设计
轴承座加工工艺及夹具设计.
轴承座加工工工艺及夹具设计学生姓名：学生学号：院（系）：年级专业：指导教师：二〇一三年十二月摘要本次设计是对轴承座的加工工艺规程及一些工序的专用夹具设计。
轴承座零件的主要加工表面是端面，孔，螺纹及槽加工。
由加工工艺原则可知，为了保证零件的精度，同时节约成本縮短加工周期提高生产效率。
那么一个良好的工艺安排以及专用夹具的设计必不可少。
在工艺的安排下不紧考虑合理的加工要求，还要考虑操作者及加工机械的安全。
同时夹具的设计也要考虑拆卸的方便及安全。
设计一个良好的工艺工装安排路线必须对加工件的详细分析及周密考虑后才能得出。
所以分析问题是解决问题的关键。
同时还要反复的调整。
来寻求一个最好的方案。
这样才能保证工件的加工精度及生产节拍。
关键词轴承座，加工工艺，专用夹具ABSTRACTThis design is the design of special fixture for machining the bearingseat and some work. The main processing surface of the bearing seatparts of the face, hole ，thread and arc processing. By the principleknown processing, in order to ensure the accuracy of the parts, at thesame time, save cost and shorten the processing cycle to improveproduction efficiency. So the design of a good process arrangementand special fixture is essential. In the process of arrangement is nottight reasonable processing requirements, but also consider theoperator and processing machinery safety. At the same time, thefixture design also consider removing the convenience and safety.The design of a good tooling arrangement route must have to processa detailed analysis and careful consideration can reach. So theanalysis of the problem is the key to solve the problem. At the sametime, repeat adjustment. To seek a better solution. In order toguarantee the processing precision of the workpiece and theproduction rhythm.Key words：shaft block，Process the craft,special fixture目录摘要 (Ⅰ)ABSTRACT ................................................................................................................. I I 目录 . (1)1绪论 (1)2 轴承座加工工艺规程设计 (3)2.1零件的分析 (3)2.1.1零件的作用 (3)1.1.2零件的工艺分析 (3)2.2工艺过程设计所应采取的相应措施 (4)2.3轴承座加工定位基准的选择 (4)2.3.1 确定毛坯的制造形式 (4)2.3.2粗基准的选择 (4)2.3.3精基准的选择 (5)2.4工艺路线的制定 (5)2.4.1 工艺方案一 (5)2.4.2 工艺方案二 (5)2.4.3 工艺方案的比较与分析 (6)2.5机械加工余量、工序尺寸及毛坯尺寸的确定 (6)2.6确定切削用量及基本工时（机动时间） (8)2.7时间定额计算及生产安排 (17)2.8本章小结 (19)3轴承座铣Ø80开口槽夹具设计 (20)3.1轴承座铣Ø80开口槽夹具设计 (20)3.2定位方案的分析和定位基准的选择 (20)3.3铣削力与夹紧力计算 (19)3.4本体和定位销及定位档销的设计 (21)3.5夹具精度分析 (23)3.6本章小结 (24)........................................................................................................................................................ 结论 .. (24)参考文献 (25)致谢 (26)1 绪论机械的加工工艺及夹具设计是在完成了大学的全部课程之后，进行的一次理论联系实际的综合运用，使我对专业知识、技能有了进一步的提高，为以后从事专业技术的工作打下基础。
轴承座设计
根据工序方案一制定出详细的工序划分如下所示：毛坯为精铸件，清理后，退火处理，以消除铸件的内应力及改善机械加工性能，在毛坯车间铣削去浇冒口，达到毛坯的技术要求，然后送到机械加工车间来加工。
工序：1.粗铣底座底面以轴承座的上表面为粗基准，将毛坯装夹在X6132万能卧式铣床上，按照粗加工的余量来进行粗铣毛坯。
2.精铣底座底面以粗铣床的基础上，根据实际情况，调整铣床的相关参数，精加工轴承座的下底面。
3.粗铣端面4.粗铣顶面5.镗Φ62.5的内孔6.钻Φ12的孔7.钻Φ16的孔8.去毛刺9.检验根据此工序安排，编出机械加工工艺过程卡及工序卡片。
见附表10：机械加工工艺过程卡；附表20～90；机械加工工序卡。
（三），机械加工余量、工序尺寸及毛坯尺寸的确定。
1 .毛坯尺寸的确定，画毛坯图。
轴承座其材料为HT200。
由于产品的精度要求不高，生产纲领为中批生产，所以毛坯选用砂型铸造。
毛坯铸出后进行退火处理，以消除铸件在铸造过程中产生的内应力。
由文献（1）表2-2，该种铸件的尺寸公差等级为IT9级。
由文献（1）表2-2，可查出铸件主要尺寸的公差，现将主要毛坯尺寸及公差所示：...............................2.粗铣底底座底面底面由粗铣和精铣两次加工完成，采用三面刃圆盘铣刀（高速钢），铣刀的规格为Ф120x15，机床的型号 (X6132)刀具：YG6硬质合金端铣刀。
由于铣刀在工作时，是断续切削，刀齿受很大的机械冲击，在选择几何角度时，应保证刀齿具有足够的强度。
由金属切削原理与刀具可取γ＝５～λ＝-10 κ=60 =10。
加工要求粗铣轴承座的下底面。
确定加工余量由毛坯图可知：总加工余量为2mm，文献表8-30可知精加工余量为1mm，由于两脚底面较小，根据实际情况，调整为0.2mm，故其粗加工余量为(2-0.2)=1.8mm。
b）确定每齿进给量由《切削加工简明实用手册》表8-95 ，取每齿粗铣的进给量为0.2mm/Z,取精加工每齿的进给量为1.5mm/Z.粗铣走刀一次ap=1.8mm，精铣走刀一次ap= 0.2mm。

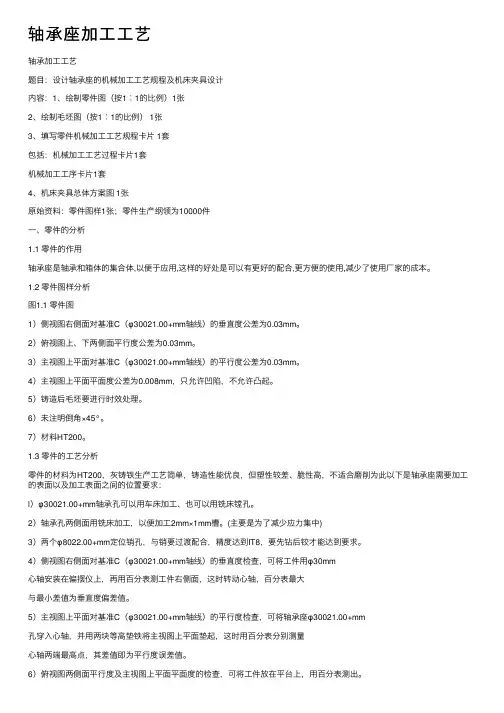

轴承座加工工艺
轴承座加⼯⼯艺轴承加⼯⼯艺题⽬：设计轴承座的机械加⼯⼯艺规程及机床夹具设计内容：1、绘制零件图（按1︰1的⽐例）1张2、绘制⽑坯图（按1︰1的⽐例） 1张3、填写零件机械加⼯⼯艺规程卡⽚ 1套包括：机械加⼯⼯艺过程卡⽚1套机械加⼯⼯序卡⽚1套4、机床夹具总体⽅案图 1张原始资料：零件图样1张；零件⽣产纲领为10000件⼀、零件的分析1.1 零件的作⽤轴承座是轴承和箱体的集合体,以便于应⽤,这样的好处是可以有更好的配合,更⽅便的使⽤,减少了使⽤⼚家的成本。
1.2 零件图样分析图1.1 零件图1）侧视图右侧⾯对基准C（φ30021.00+mm轴线）的垂直度公差为0.03mm。
2）俯视图上、下两侧⾯平⾏度公差为0.03mm。
3）主视图上平⾯对基准C（φ30021.00+mm轴线）的平⾏度公差为0.03mm。
4）主视图上平⾯平⾯度公差为0.008mm，只允许凹陷，不允许凸起。
5）铸造后⽑坯要进⾏时效处理。
6）未注明倒⾓×45°。
7）材料HT200。
1.3 零件的⼯艺分析零件的材料为HT200，灰铸铁⽣产⼯艺简单，铸造性能优良，但塑性较差、脆性⾼，不适合磨削为此以下是轴承座需要加⼯的表⾯以及加⼯表⾯之间的位置要求：l）φ30021.00+mm轴承孔可以⽤车床加⼯、也可以⽤铣床镗孔。
2）轴承孔两侧⾯⽤铣床加⼯，以便加⼯2mm×1mm槽。
(主要是为了减少应⼒集中)3）两个φ8022.00+mm定位销孔，与销要过渡配合，精度达到IT8，要先钻后铰才能达到要求。
4）侧视图右侧⾯对基准C（φ30021.00+mm轴线）的垂直度检查，可将⼯件⽤φ30mm⼼轴安装在偏摆仪上，再⽤百分表测⼯件右侧⾯，这时转动⼼轴，百分表最⼤与最⼩差值为垂直度偏差值。
5）主视图上平⾯对基准C（φ30021.00+mm轴线）的平⾏度检查，可将轴承座φ30021.00+mm孔穿⼊⼼轴，并⽤两块等⾼垫铁将主视图上平⾯垫起，这时⽤百分表分别测量⼼轴两端最⾼点，其差值即为平⾏度误差值。
毕业设计轴承座的加工工艺设计
[Key words]Bearing seatFixtureProcess routeProcessing technology
1
1.1
随着机械制造业的发展和科学技术的进步，机械制造工艺的内涵和面貌下不断发生变化，近一二十年的技术进展主要表现在以下几方面：
（1）常规工艺的不断优化常规工艺的方向是实现高效化、精密化、强韧化、轻量化，以形成优质高效、低耗少污染的先进实用工艺为主要目标，同时实现工艺设备、辅助工艺、工艺材料、检测控制系统的成套工艺服务，使优化工艺易于为企业所采用。
在现今的发达国家中，毛坯生产的发展趋势表明，今后毛坯生产发展方向是力图在经济合理的范围内,使毛坯接近成品零件的尺寸形状。这可降低金属消耗量，减少加工余量和毛坯及铁屑的运输费用，这样就可提高生产率，降低零件的加工成本。对于毛坯生产，其特点主要是扩大新的先进的节约资源的工艺过程运用领域。采用电子技术管理切削加工过程，提高了对毛坯质量精度的要求。这将使其加工工艺得到必要的完善。
陶瓷结合剂的立方氮化硼砂轮、多孔砂轮和数控机床用的砂轮，具有寿命长、磨削性能稳定的特点。今后在磨削中将使用优质的加入合金成分的刚玉砂轮、用球形刚玉制造的砂轮、高纯度单晶刚砂轮、高强度耐热人造单晶刚石的复合材料砂轮。磨料的新型结合剂的开发将扩大高磨削的可能性。
【完整版】轴承座零件机械加工工艺规程及专用夹具设计毕业论文设计
毕业设计 (论文) 课题轴承座零件机械加工工艺规程及专用夹具设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日指导教师评阅书评阅教师评阅书教研室（或答辩小组）及教学系意见摘要本次设计是对轴承座件的加工工艺规程及一些工序的专用夹具设计。
轴承座的作用是支撑和固定轴承，当然也要承担轴上的载荷。
北京剖分式轴承座工艺
北京剖分式轴承座工艺北京剖分式轴承座工艺是一种高精度的机械加工工艺，被广泛应用于各种机械设备中。
该工艺的主要特点是通过加工轴承座的内部结构，使得轴承的安装和拆卸更加方便快捷，同时提高了轴承座的精度和可靠性。
下面将从工艺流程、工艺优势、应用范围等方面进行详细介绍。
一、工艺流程北京剖分式轴承座工艺包括以下几个主要工艺流程：1. 钻孔：首先需要对轴承座进行钻孔，以便于安装轴承。
2. 刨平：在钻孔后，需要对轴承座进行刨平处理，使得轴承安装时更加稳定。
3. 剖分：剖分是整个工艺的核心步骤，通过加工内部的齿形结构，使得轴承座可以方便地安装和拆卸。
4. 精加工：经过剖分后，需要进行精加工处理，以提高轴承座的精度和可靠性。
5. 检测：最后需要对轴承座进行检测，以确保其符合设计要求。
二、工艺优势与传统的轴承座工艺相比，北京剖分式轴承座工艺具有以下几个显著的优势：1. 安装方便：由于轴承座内部剖分的设计，使得轴承的安装和拆卸更加方便快捷。
2. 精度高：经过剖分和精加工的处理，轴承座的精度可以达到很高的水平，提高了机械设备的工作效率和稳定性。
3. 可靠性强：经过多次测试和实践证明，采用北京剖分式轴承座工艺加工的轴承座具有较高的可靠性和耐用性，大大降低了设备故障率。
4. 应用范围广：该工艺适用于各种类型的机械设备，如风力发电机、机床、航空航天设备等。
三、应用范围北京剖分式轴承座工艺在各种机械设备中都有广泛的应用，下面列举几个常见的应用场景：1. 风力发电机：风力发电机是一种以风能为动力的发电设备，采用大型轴承座来支撑转子和发电机的转动。
采用北京剖分式轴承座工艺可以提高轴承座的精度和可靠性，延长设备的使用寿命。
2. 机床：机床是一种用于加工金属和其他材料的机器，需要高精度的轴承座来保证机床的加工精度。
采用北京剖分式轴承座工艺可以提高机床的加工精度和稳定性。
3. 航空航天设备：航空航天设备对轴承座的要求非常高，需要具有高精度、高可靠性和耐高温等特点。
轴承座零件的机械加工工艺规程及工艺装备设计
课程设计任务书一、设计题目轴承座零件的机械加工工艺规程及工艺装备设计（钻13×17孔夹具设计）二、原始资料(1) 被加工零件的零件草图 1张(2) 生产类型: 50000件/年三、上交材料(1) 被加工工件的零件图 1张(2) 工件的毛坯图 1张(3) 机械加工工艺过程卡片 1张(4) 与所设计夹具对应那道工序的工序卡片 1张(5) 夹具装配图 1张(7) 课程设计说明书(7000-8000字) 1份说明书主要包括以下内容（章节）①目录②摘要（中外文对照的，各占一页）③零件工艺性分析④机械加工工艺规程设计⑤指定工序的专用机床夹具设计⑥方案综合评价与结论⑦体会与展望⑧参考文献列出参考文献(包括书、期刊、报告等，10条以上)课程设计说明书一律用A4纸、纵向打印.四、进度安排(参考)(1) 熟悉零件,画零件图 2天(2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片 5天(3) 工艺装备设计(画夹具装配图及夹具体图) 9天(4) 编写说明书 3天(5) 准备及答辩 2天五、指导教师评语成绩：指导教师日期成绩评定采用五级分制，即优秀、良好、中等、及格和不及格。
优秀：设计方案合理并新颖，设计说明书及设计图纸规范、内容丰富。
在设计过程中勤奋好学、有创新思想；良好：设计方案合理，设计说明书及设计图纸比较规范、内容比较丰富。
在设计过程中勤奋好学、有创新思想；中等：设计方案一般，设计说明书及设计图纸欠规范、内容一般。
在设计过程中比较勤奋、创新思想不明显；及格：设计方案不完善，存在一些小错误，说明书及设计图纸欠规范、内容一般。
在设计过程中勤奋精神不够：不及格：设计方案有严重错误，设计说明书及设计图纸不规范、内容浅薄。
在设计过程中勤奋好学精神不够。
摘要本次课程轴承座的加工工艺的规程，以及13×17孔工艺装备的设计，首先基本了解一下加工的零件，确定轴承座的生产类型，然后确定毛坯的种类和制造，然后拟定工艺路线，做出工艺卡片和工序卡片，加工余量和工序尺寸的确定和时间定额的确定，金属切削机床的选定，机床夹具的设计包括定位方案的设计和对刀及导向装置的设计，夹紧装置的设计，夹具体的设计，画出夹具装配图和夹具图确定过程。
轴承座的机械加工工艺规程及夹具设计
工艺综合课程课程设计(论文) 题目: 轴承座的机械加工工艺规程及夹具设计生产纲领： 4000件生产类型：批量生产内容：1.产品零件图 1张2.产品毛坯图 1张3.夹具零件图 3张4.夹具装配图 1张5.机械加工工艺过程卡片 1张6.机械加工工序卡片 2张7．课程设计说明书 1份目录1 引言 (2)2 零件的分析 (3)2.1 零件的类型及功用 (3)2.2 零件的工艺分析 (3)2.2.1 分析零件的材质、热处理及机械加工工艺性 (4)2.2.2 选择毛坯的制造方式、初步确定毛坯形状 (4)2.3 定位基准的选择 (5)2.3.1 粗基准的选择 (5)2.3.2 精基准的选择 (5)2.4 表面加工方法的选择 (5)2.5零件加工工艺路线 (6)2.6选择设备和工艺装备 (6)3 机械加工余量、工序尺寸的确定 (8)4 切削用量及基本工时 (9)5 轴承座零件的铣床夹具设计 (14)5.1设计方案的讨论 (14)5.1.1初定夹具结构方案 (14)5.1.2 切削力及夹紧力的计算 (14)5.2 夹具体结构特点的论述 (15)5.3 夹具体主要技术条件及优缺点的分析 (15)5.4误差分析与计算 (15)5.5 轴承座零件的铣床专用夹具的总体设计 (16)6 小结 (17)7参考文献 (18)轴承座的机械加工工艺规程及夹具设计1 引言这个学期我们进行了《机械制造技术基础》课程的学习，对机床夹具及其设计有了一定的了解和掌握，并通过此次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，同时，在课程设计过程中，我们认真查阅资料，切实地锻炼了我们自我学习的能力。
在课设中我们分组进行设计，在团队的实际操作过程中也发生过一些摩擦，不过在大家的责任心驱使下结果还是团结一致去分工完成任务，结果也让大家锻炼了团队协作的意识，相信在以后的学习生活中我们也会受益。
2 零件的分析2.1 零件的类型及功用轴承座是用来支撑轴承的，固定轴承的外圈，仅仅让内圈转动，外圈保持不动，始终与传动的方向保持一致，并且保持平衡；轴承座是轴承和箱体的集合体,以便于应用,这样的好处是可以有更好的配合,更方便的使用,减少了使用厂家的成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
`河南工业职业技术学院机械加工技术课程设计说明书设计题目：设计“轴承座”零件的机械加工工艺规程及工艺装备班级 06111设计者指导教师兰建设2008年10月27日至10月31 日机械制造工艺学课程设计任务书题目：设计轴承座零件的加工工艺规程生产纲领： 5000件生产类型：批量生产内容：1.产品零件图 1张2.产品毛坯图 1张3.机械加工工艺过程卡片 1套4.机械加工工序卡片 1套5. 课程设计说明书(5000～8000字) 1份目录前言……………………………………………………………………………………………课程设计说明书正文…………………………………………………………………………一、零件的分析……………………………………………………………………………（一）、零件的作用………………………………………………………………………（二）、零件的工艺性分析………………………………………………………………二、确定生产类型…………………………………………………………………………三、确定毛坯………………………………………………………………………………(一)、确定毛坯的种类………………………………………………………………(二)、绘制铸造件毛坯图……………………………………………………………四、工艺规程设计…………………………………………………………………………(一)定位基准的选择……………………………………………………………………(二)工艺路线的拟定……………………………………………………………………（三），机械加工余量、工序尺寸及毛坯尺寸的确定…………………………………`五、工装设计分析提设计任务书……………………………………………………………六、小结…………………………………………………………………………………………七、主要参考文献………………………………………………………………………………前言机械制造工艺学课程是在学完了机械制造工艺学包括机床夹具设计和大部分专业课，并进行了生产实习的基础上的一个教学环节。
这是我们在进行毕业设计之前对所学课程的一次深入的全面的总复习，也是一次理论联系实际的训练。
因此，它在今年的学习中占有重要的地位。
我个人的感想是，希望经历了这次课程的设计，对自己的将来所从事的工作，进行一次适应性的训练，通过这次课程设计锻炼自己的分析问题，解决问题的能力，为毕业后的工作打下一个良好的基础。
由于自己的理论知识的不完善，实践能力的缺乏，设计之中不免有一些不合理的地方，学生我肺腑的恳请各位老师能够给予指教批评。
一零件的分析（一）零件的作用上紧定螺丝，以达到内圈周向、轴向固定的目的但因为内圈内孔是间隙配合，一般只用于轻载、无冲击的场合。
（二）零件的工艺分析该零件为轴承支架，安装轴承，形状一般，精度要求并不高，零件的主要技术要求分析如下：（参阅附图1）（1）由零件图可知，零件的底座底面、内孔、端面及轴承座的顶面有粗糙度要求，其余的表面精度要求并不高，也就是说其余的表面不需要加工，只需按照铸造时的精度即可。
底座底面的精度为Ra6.3、内孔、端面及内孔的精度要求均为6.3。
轴承座在工作时，静力平衡。
（2）铸件要求不能有砂眼、疏松等缺陷，以保证零件的强度、硬度及疲劳度，在静力的作用下，不至于发生意外事故。
二确定生产类型已知此轴承座零件的生产纲领为5000件/年，零件的质量不足100Kg，查《机械制造工艺与夹具》第7页表1.1-3，可确定该拨叉生产类型为中批生产，所以初步确定工艺安排为：加工过程划分阶段；工序适当集中；加工设备以通用设备为主，采用专用工装。
三确定毛坯（1）确定毛坏种类零件材料为HT200，考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为中批生产，故选择木摸手工砂型铸件毛坯。
查《机械制造工艺设计简明手册》第41页表2.2-5,选用铸件尺寸公差等级为CT-9。
这对提高生产率，保证产品质量有帮助。
此外为消除残余应力还应安排人工时效。
（2）绘制铸造件零件图四工艺规程的设计（一）定位基准的选择根据零件图纸及零件的使用情况分析，知Φ62.5H9的孔，轴承端面、顶面、Φ16 及Φ12的孔等均需正确定位才能保证。
故对基准的选择应予以分析。
（1）粗基准的选择按照粗基准的选择原则为保证不加工表面和加工表面的位置要求，应选择不加工表面为粗基准。
根据零件图所示，故应选轴承底座上表面为粗基准，以此加工轴承底座底面以及其它表面。
(2 )精基准的选择考虑要保证零件的加工精度和装夹准确方便，依据“基准重合”原则和“基准统一”原则，以粗加工后的底面为主要的定位精基准，即以轴承座的下底面为精基准。
（二）工艺路线的拟定根据零件的几何形状、尺寸精度及位置精度等技术要求，以及加工方法所能达到的经济精度，在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用工卡具,并尽量使工序集中来提高生产率。
除此之外，还应当考虑经济效果，以便使生产成本尽量下降。
选择零件的加工方法及工艺路线方案如下：方案一：工序一：粗铣轴承座的下底面。
以轴承座的底座的上表面为定位粗基准，采用X6132卧式铣床加工。
粗铣轴承座的端面，以轴承座的下底面为基准，使用X6132卧式万能铣床进行加工。
铣轴承座上面的小圆柱的上顶面，还以下表面为定位基准，同样使用X6132卧式铣床铣削。
工序二：粗镗及半精镗Ф62.5的内孔，以内孔轴线为基准，采用镗床专用夹具。
工序三：钻、扩Ф12的孔，钻、扩Ф16的孔。
采用Z525立式钻床加专用夹具方案二：工序一：粗铣轴承座的下底面。
以轴承座的底座的上表面为定位粗基准，采用X6132卧式铣床加工。
工序二：粗镗及半精镗Ф62.5的内孔，以内孔轴线为基准，采用镗床专用夹具。
工序三：粗铣轴承座的端面，以轴承座的下底面为基准，使用X6132卧式万能铣床进行加工。
工序四：钻、扩Ф12的孔，钻、扩Ф16的孔。
采用Z525立式钻床加专用夹具工序五：铣轴承座上面的小圆柱的上顶面，还以下表面为定位基准，同样使用X6132卧式铣床铣削。
方案三：工序一：铣轴承座上面的小圆柱的上顶面，还以下表面为定位基准，同样使用X6132卧式铣床铣削。
工序二：粗铣轴承座的下底面。
以轴承座的底座的上表面为定位粗基准，采用X6132卧式铣床加工。
工序三：粗铣轴承座的端面，以轴承座的下底面为基准，使用X6132卧式万能铣床进行加工。
工序四：粗镗及半精镗Ф62.5的内孔，以内孔轴线为基准，采用镗床专用夹具。
工序五：钻、扩Ф12的孔，钻、扩Ф16的孔。
采用Z525立式钻床加专用夹具。
三个工艺方案的比较与分析方案一：在第一道工序内容多，工序集中，操作方便。
方案二工序分散，方案三在第一道工序时，选择的粗基准为底面，这样不符合粗基准选择的原则，即不了保证加工面与不加工面的位置要求时，应选择不加工面为粗基准这一原则。
方案一与其相比，在铣完底面后，直接在铣床上铣削底面及顶面，如此，相对来说，装夹次数少，可减少机床数量、操作人员数量和生产面积还可减少生产计划和生产组织工作并能生产率高。
另外，零件的加工要求就整体来说，其精度并不高，若采用工序分散（方案二）法，其加工经济性并不是很好。
但在选择方案的时候，还应考虑工厂的具体条件等因素，如设备，能否借用工、夹、量具等。
故本次设计选择方案一。
根据工序方案一制定出详细的工序划分如下所示：毛坯为精铸件，清理后，退火处理，以消除铸件的内应力及改善机械加工性能，在毛坯车间铣削去浇冒口，达到毛坯的技术要求，然后送到机械加工车间来加工。
工序：（1）粗铣底座底面以轴承座的上表面为粗基准，将毛坯装夹在X6132万能卧式铣床上，按照粗加工的余量来进行粗铣毛坯。
（2）精铣底座底面以粗铣床的基础上，根据实际情况，调整铣床的相关参数，精加工轴承座的下底面。
（3）粗铣端面（4）粗铣顶面（5）镗Φ62.5的内孔（6）钻Φ12的孔（7）钻Φ16的孔（8）去毛刺（9）检验根据此工序安排，编出机械加工工艺过程卡及工序卡片。
见附表10：机械加工工艺过程卡；附表20～90；机械加工工序卡。
（三），机械加工余量、工序尺寸及毛坯尺寸的确定。
1 .毛坯尺寸的确定，画毛坯图。
轴承座其材料为HT200。
由于产品的精度要求不高，生产纲领为中批生产，所以毛坯选用砂型铸造。
毛坯铸出后进行退火处理，以消除铸件在铸造过程中产生的内应力。
由文献（1）表2-2，该种铸件的尺寸公差等级为IT9级。
由文献（1）表2-2，可查出铸件主要尺寸的公差，现将主要毛坯尺寸及公差所示：由此，可绘出其零件的毛坯图（见附图2）详细DWG图纸请加：三二③1爸爸五四0六2.粗铣底底座底面底面由粗铣和精铣两次加工完成，采用三面刃圆盘铣刀（高速钢），铣刀的规格为Ф120x15，机床的型号 (X6132)刀具：YG6硬质合金端铣刀。
由于铣刀在工作时，是断续切削，刀齿受很大的机械冲击，在选择几何角度时，应保证刀齿具有足够的强度。
由金属切削原理与刀具可取γo ＝５0～λs ＝-100 κr =600 0α=100。
加工要求 粗铣轴承座的下底面。
a) 确定加工余量由毛坯图可知：总加工余量为2mm ，文献)2(表8-30可知精加工余量为1mm ，由于两脚底面较小，根据实际情况，调整为0.2mm ，故其粗加工余量为(2-0.2)=1.8mm 。
b ）确定每齿进给量由《切削加工简明实用手册》表8-95 ，取每齿粗铣的进给量为0.2mm/Z,取精加工每齿的进给量为1.5mm/Z.粗铣走刀一次a p =1.8mm ，精铣走刀一次a p = 0.2mm 。
c)计算切削用量由表8-56，取粗铣、精铣的主轴转速分别为150r/min 和300r/min ，由前面选择的刀具直径Ф120mm ，故相应的切削速度分别为：V 粗 =πdn/1000=1000150120πx =56.52m/min V 精=πdn/1000=1000300120πx m/min=113m/mind) 校核该机床功率（只需校核粗加工即可）。
由文献)2(表2.4-96得切削功率为P m =92.4x10-514.00D 86.0e a 72.0fa p a ZnK m p 取Z=16 n=60150=2.5r/s e a =10mm f a =0.2mm p a =1.8mm 而K m p =K v KF 2 由文献)2(表2.4-94可知K v =1 KF 2=1 故Km p =1故m p =92.4x 510-x 14.0120x 86.010x 72.02.0其所消耗量功率远小于机床功率，故可用。
3.Ф62.5两端面的加工两端面的加工由铣削来完成，此时，刀具：YG6硬质合金端铣刀，刀具不变，机床不变。
工序单边总余量由毛坯图与零件图可知为２mm ，由于本工序为粗加工，尺寸精度和表面质量可不考虑，从而可采用不对称端铣，以提高进给量提高加工效率。
