爬架外墙砌体穿插施工工艺演示文稿
外墙保温随爬架提升与主体分层穿插施工工法
外墙保温随爬架提升与主体分层穿插施工工法外墙保温随爬架提升与主体分层穿插施工工法一、前言外墙保温是建筑施工中非常重要的环节，对于提高建筑能源效益、改善室内环境、保护建筑结构具有重要意义。
在外墙保温施工中，随爬架提升与主体分层穿插施工工法是一种常用的施工方法，其具有较高的实用性和可行性。
二、工法特点随爬架提升与主体分层穿插施工工法主要特点如下：1. 灵活性高：此工法可根据实际需要进行分层施工，灵活性较高，可适应不同建筑高度和层数的施工。
2. 施工周期短：采用这种工法，施工效率比传统的立面脚手架施工模式要提高，因此可以缩短施工周期。
3. 施工质量高：采用主体分层穿插施工工法，可以在保证施工效率提高的同时，保持施工质量。
4. 可靠性好：通过使用专业的爬架设备，保证了施工过程的可靠性，减少了人工操作的不确定性。
三、适应范围随爬架提升与主体分层穿插施工工法适用于各种建筑类型，尤其是多层、高层建筑，如商业建筑、住宅楼等。
四、工艺原理随爬架提升与主体分层穿插施工工法基于以下工艺原理：1. 随爬架提升：通过采用爬架设备，在施工过程中将保温层与外墙构件一起提升至四层面的高度，然后进行固定。
2. 主体分层穿插：将保温层分为若干层次，与主体结构穿插施工，确保施工质量和施工效率的提高。
五、施工工艺随爬架提升与主体分层穿插施工工法的具体施工工艺如下：1. 材料准备：准备所需的保温材料、外墙构件和施工工具等。
2. 安装爬架：根据建筑结构要求，安装爬架设备，并进行检查和调试。
3. 施工前准备：在爬架上安装施工辅助设备，如走道、护栏等，确保施工安全。
4. 保温材料施工：按照设计要求，将保温材料固定在外墙构件上，并采取相应的固定措施。
5. 爬架提升：随着主体结构的逐渐提升，将保温层与外墙构件一起固定在提升层面上。
6. 分层穿插施工：根据设计要求，将保温层分为若干层次，与主体结构进行穿插施工。
7. 系统完工：完成全部保温层的施工后，进行系统的验收和检查。
全工序穿插施工工艺做法图文解析

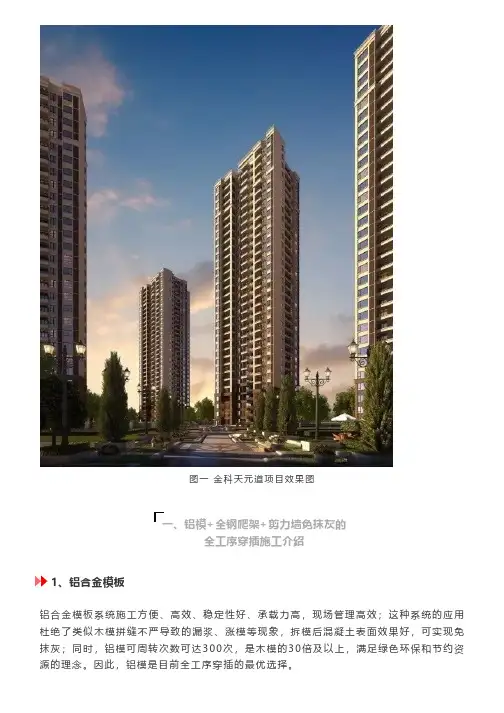

图一金科天元道项目效果图一、铝模+全钢爬架+剪力墙免抹灰的全工序穿插施工介绍1、铝合金模板铝合金模板系统施工方便、高效、稳定性好、承载力高，现场管理高效；这种系统的应用杜绝了类似木模拼缝不严导致的漏浆、涨模等现象，拆模后混凝土表面效果好，可实现免抹灰；同时，铝模可周转次数可达300次，是木模的30倍及以上，满足绿色环保和节约资源的理念。
因此，铝模是目前全工序穿插的最优选择。
2、全钢爬架在爬架上升前完成外墙砌体、外墙抹灰、保温工作；二次结构（构造柱）优化后与主体结构同时施工；爬架拆除后，再进行挂吊篮施工外墙涂料的工作。
3、剪力墙免抹灰通过铝模施工过程管控，结构实测达到免抹灰质量要求，通过缩尺砌筑砌体，减少剪力墙部位的抹灰，达到节约成本和工期的目的；同时，采用石膏代替一般抹灰，减少后期空鼓开裂等质量问题。
二、全工序穿插的策划步骤1、各项工序做法确认以金科天元道6#楼33层的高层为例，其工序做法、工作面划分应完全确认，不能模棱两可，最终应由相关方确认签字，避免反复调整方案对施工进度产生影响。
图二建筑做法（一）图三建筑做法（二）2、施工流水段划分单体楼可分为两个作业段。
每个作业段单独安排人员进行施工。
第一作业线段按穿插模型正常穿插，主要针对标准层；第二条作业线段按总进度计划，配备相应的人员进行施工，确保裙楼和车库的进度按计划完成。
通过研究分析，土建按10层为一个移交精装批次，避免土建和精装交叉施工受影响。
图四施工流水段划分结合项目节点要求和施工单位的具体情况，将全部工艺按施工顺序和楼层相结合，排出穿插模型，编制施工流水计划：图五施工流水计划3、施工过程中的穿插管理1）材料安排明确采购计划、材料品牌、进货渠道及材料进场时间，其中重点关注甲供材的需用计划，确认提前量，避免其对工期造成影响。
表一分包需用计划表2）总平面布置①材料堆地及加工场地布置，包括材料堆场，加工棚配电箱，充分考虑水电、砌体、外墙保温、石膏、防水、门窗、栏杆、消防、燃气、精装等；②临时道路规划，综合考虑设备布置，场地位置等；③场地内进行有组织排水，防潮防雨措施；④分别形成基础、主体、装饰阶段总平面图，及材料周转计划。
爬架施工技术篇ppt课件
1
Part 1
整体情况简介
华润城华润置地大厦（一期）B标施工总承包工程
2
架体宽度 架体高度 组装时爬架底部所在楼层 拆除时爬架底部所在楼层 架体走道板布置
架体步高
架体翻板布置 架体内挑板布置 机位最大支承跨度 架体端口悬挑长度 每个机位架体自重 操作层距墙距离
允许施工荷载
2层 3个 不需要 25kg 1层 20-60mm 3个 M32 M32
每一个机位里必须 有一个挂座，至少 三个附墙件；每一 个附墙件必须有一 个防坠装置。
整体靠电动葫芦和 电控同步装置，提 升每一个机位所控 制的架体
3
Part 2
架体自身的结构稳定
华润城华润置地大厦（一期）B标施工总承包工程
4
竖向
1、2月份
问题三：导轨对接螺栓 不到位
问题四：斜弦杆、刚性支架加固不 问题五：附着支座左
到位
滚轮架变形
1、2月份
18
问题六：爬架提升过程中的水平拉 结杆缺失
问题七：附墙支座斜向刚性连接杆缺失
1、2月份
19
环境类
问题一：无防雷措施
问题二：消防防火措施无
1、2月份
20
汇报完毕，请领导及同事 批评指正
11
Part 4
水平向防倾覆措施
华润城华润置地大厦（一期）B标施工总承包工程
12
每一个附墙支座上必须配置防倾覆装 置
不得采用扣件方式连接
在升降工况时，最上和最下两个导向 件之间的最小距离不应小于架体高度 的1/4或2.8m
13
Part 5
现场问题
华润城华润置地大厦（一期）B标施工总承包工程
爬架施工技术篇 ppt课件
问题二：分片口活动盖板缺失
1、2月份
问题三：脚手架底部兜网缺失，翻板封 闭不严
问题四：踢脚线漏设、异形柱边角斜板缺失， 结构转角处离墙间距过大
1、2月份
安全措施类
问题一：料台防护平台固定杆缺失
问题二：附墙支座加固垫片尺寸， 加固措施错误
1、2月份
问题三：导轨对接螺栓 不到位
水平 支撑桁架
架体 构架
个人近似的理解为：柱、梁、板
各种数据应理解为强条
Part 3
竖向防坠措施
华润城华润置地大厦（一期）B标施工总承包工程
Part 4
水平向防倾覆措施
华润城华润置地大厦（一期）B标施工总承包工程
Part 5
现场问题
华润城华润置地大厦（一期）B标施工总承包工程
封闭防护类
爬架施工技术篇
*****项目爬架施工技术
Part 1
整体情况简介
华润城华润置地大厦（一期）B标施工总承包工程
架体宽度 架体高度 组装时爬架底部所在楼层 拆除时爬架底部所在楼层 架体走道板布置
架体步高
架体翻板布置 架体内挑板布置 机位最大支承跨度 架体端口悬挑长度 每个机位架体自重 操作层距墙距离
布置6道走道板
1、2步步高4.2m；3、5步步高2.1m；4步步高3.9m
三道翻板，设置在架体第1、2、3步 四道内挑板，设置在架体第1、2、3、6步
5.7m ≤2.0m 2.5-3.0t 200mm 3层同时施工允许荷载2kN/㎡ 2层同时施工允许荷载3kN/㎡ 1.5-2小时/栋*层 500w 120mm/min 7.5t 30mm 防火绝燃
2层 3个 不需要 25kg 1层 20-60mm 3个 M32 M32
建筑工程爬架施工(3篇)

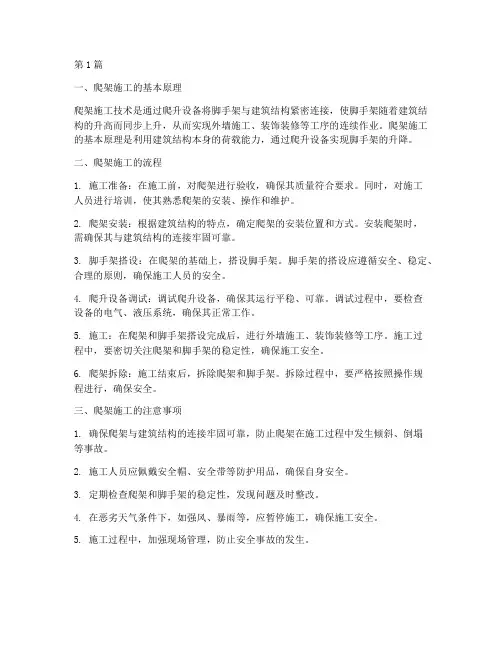

第1篇一、爬架施工的基本原理爬架施工技术是通过爬升设备将脚手架与建筑结构紧密连接，使脚手架随着建筑结构的升高而同步上升，从而实现外墙施工、装饰装修等工序的连续作业。
爬架施工的基本原理是利用建筑结构本身的荷载能力，通过爬升设备实现脚手架的升降。
二、爬架施工的流程1. 施工准备：在施工前，对爬架进行验收，确保其质量符合要求。
同时，对施工人员进行培训，使其熟悉爬架的安装、操作和维护。
2. 爬架安装：根据建筑结构的特点，确定爬架的安装位置和方式。
安装爬架时，需确保其与建筑结构的连接牢固可靠。
3. 脚手架搭设：在爬架的基础上，搭设脚手架。
脚手架的搭设应遵循安全、稳定、合理的原则，确保施工人员的安全。
4. 爬升设备调试：调试爬升设备，确保其运行平稳、可靠。
调试过程中，要检查设备的电气、液压系统，确保其正常工作。
5. 施工：在爬架和脚手架搭设完成后，进行外墙施工、装饰装修等工序。
施工过程中，要密切关注爬架和脚手架的稳定性，确保施工安全。
6. 爬架拆除：施工结束后，拆除爬架和脚手架。
拆除过程中，要严格按照操作规程进行，确保安全。
三、爬架施工的注意事项1. 确保爬架与建筑结构的连接牢固可靠，防止爬架在施工过程中发生倾斜、倒塌等事故。
2. 施工人员应佩戴安全帽、安全带等防护用品，确保自身安全。
3. 定期检查爬架和脚手架的稳定性，发现问题及时整改。
4. 在恶劣天气条件下，如强风、暴雨等，应暂停施工，确保施工安全。
5. 施工过程中，加强现场管理，防止安全事故的发生。
总之，建筑工程爬架施工技术在提高施工效率、降低劳动强度、保障施工安全等方面具有显著优势。
在实际施工过程中，要严格按照操作规程进行，确保施工质量与安全。
第2篇一、爬架的定义与作用建筑工程爬架，又称建筑爬升脚手架，是一种能够随着建筑物高度的增加而自动上升的施工设备。
其主要作用包括：1. 提高施工效率：爬架的升降功能使得施工人员可以在同一施工层内完成工作，减少了楼层间的往返时间，提高了施工效率。
实例观摩中建五局全工序穿插施工
实例观摩中建五局全工序穿插施工工期、质量、安全如何管控？“穿插施工”如何实现？由中建五局三公司重庆分公司总承包施工的金科天元道项目，采用铝模+全钢爬架+剪力墙免抹灰的全工序穿插施工，实现了项目管理水平的全面提升！全工序穿插以安全、绿色和可持续发展为目标，旨在提高行业施工效率，提升工程质量，是近年全国大力推广的一种新型的施工方法。
图一金科天元道项目效果图一、铝模+全钢爬架+剪力墙免抹灰的全工序穿插施工介绍1、铝合金模板铝合金模板系统施工方便、高效、稳定性好、承载力高，现场管理高效；这种系统的应用杜绝了类似木模拼缝不严导致的漏浆、涨模等现象，拆模后混凝土表面效果好，可实现免抹灰；同时，铝模可周转次数可达300次，是木模的30倍及以上，满足绿色环保和节约资源的理念。
因此，铝模是目前全工序穿插的最优选择。
2、全钢爬架在爬架上升前完成外墙砌体、外墙抹灰、保温工作；二次结构（构造柱）优化后与主体结构同时施工；爬架拆除后，再进行挂吊篮施工外墙涂料的工作。
3、剪力墙免抹灰通过铝模施工过程管控，结构实测达到免抹灰质量要求，通过缩尺砌筑砌体，减少剪力墙部位的抹灰，达到节约成本和工期的目的；同时，采用石膏代替一般抹灰，减少后期空鼓开裂等质量问题。
二、全工序穿插的策划步骤1、各项工序做法确认以金科天元道6#楼33层的高层为例，其工序做法、工作面划分应完全确认，不能模棱两可，最终应由相关方确认签字，避免反复调整方案对施工进度产生影响。
图二建筑做法（一）图三建筑做法（二）2、施工流水段划分单体楼可分为两个作业段。
每个作业段单独安排人员进行施工。
第一作业线段按穿插模型正常穿插，主要针对标准层；第二条作业线段按总进度计划，配备相应的人员进行施工，确保裙楼和车库的进度按计划完成。
通过研究分析，土建按10层为一个移交精装批次，避免土建和精装交叉施工受影响。
图四施工流水段划分结合项目节点要求和施工单位的具体情况，将全部工艺按施工顺序和楼层相结合，排出穿插模型，编制施工流水计划：图五施工流水计划3、施工过程中的穿插管理1）材料安排明确采购计划、材料品牌、进货渠道及材料进场时间，其中重点关注甲供材的需用计划，确认提前量，避免其对工期造成影响。
“铝膜+爬架+穿插施工”模式下的高效施工探讨
“铝膜+爬架+穿插施工”模式下的高效施工探讨铝膜+爬架+穿插施工”模式是一种高效施工方式，可以有效提高施工效率，节约人力物力成本，保证工程的质量和进度。
本文将对这种施工模式进行深入探讨，分析其优势和适用范围，以期为相关行业提供参考和借鉴。
一、“铝膜+爬架+穿插施工”模式的基本原理2. 爬架爬架是一种用于高空作业的施工设备，主要用于建筑外墙的搭建和维修。
它具有便捷、灵活、安全的特点，可以有效提高施工效率，减少人力物力成本。
3. 穿插施工穿插施工是指在施工现场，不同部位的工程可以同时进行，相互之间不受影响，从而提高施工效率。
在“铝膜+爬架+穿插施工”模式下，施工队伍可以针对不同部位的工程进行分工协作，通过穿插施工的方式，快速高效地完成工程。
1. 提高施工效率采用“铝膜+爬架+穿插施工”模式，可以实现不同部位的工程同时进行，大大加快了施工速度，提高了施工效率。
2. 节约人力物力成本铝膜施工简单，爬架操作方便，可以减少人力物力成本，并且可以提高施工安全性，降低施工风险。
3. 保证工程质量和进度通过“铝膜+爬架+穿插施工”模式，能够在保证工程质量的前提下，有效控制施工进度，确保工程按时交付。
2. 工业厂房工业厂房常常要求在较短的时间内完成施工，采用“铝膜+爬架+穿插施工”模式可以满足其要求，快速完成工程。
3. 商业综合体商业综合体涉及多个功能区域，建筑形式复杂，采用“铝膜+爬架+穿插施工”模式，可以更好地适应其多样化的施工需求。
在这一模式的基础上，可以进一步进行技术创新和改进，使其更适应不同类型的建筑工程，提高其适用范围和灵活性。
“铝膜+爬架+穿插施工”模式是一种高效的施工方式，具有明显的优势和广阔的应用前景。
相信在不久的将来，这种模式将会成为建筑施工的主流方式，为建筑行业的发展注入新的活力。
中建三局一公司万科云城工序穿插施工.
完成时间
2016.5.4 2016.8.30 2016.6.28 2016.8.31 2016.10.19 2016.12.30 2016.12.22
总用时（d）
5 113
结构完成、爬架 拆除 第二段幕墙穿插 精装穿插 室外工程穿插 竣工验收
45 224 150
2017. 1.15
吊篮
吊篮
外露部位
验收之前第 一遍面漆
幕墙穿插为精装创造条件，可在主体施工完成的同时将幕墙安装至
2个月。 竣工验收前批量精装修穿插施工完成湿作业，总工期提前约4~6 外露部位验收之前完成一遍 个月。面漆，交付之前再刷一遍面漆
25层，比主体施工完成之后插入幕墙施工工期提前约
同幕墙吊篮 将山墙面 上面漆全部 完成
山墙面在
幕墙吊篮 上二遍面 漆全完成
万科云城项目“穿插施工”策划
2016
万科云城三期项目部
穿插施工策划
先进工艺工法探索应用——外立面穿插施工
外立面穿插
施工
室内工序穿插 施工
外立面穿插施工通过立面工序梳理优化，提前资源 分配和施工有序组织，主体结构施工阶段在N层以下提前 插入立面施工，合理穿插立面装修工序，保证立面装修 施工同主体结构同步向上施工，实现主体结构封顶后 20d~40d内完成立面装饰装修施工，提高工效，缩短工期。
山墙面在
幕墙吊篮 上二遍面 漆全完成
外露部位验收之前完成一遍
穿插施工策划
先进工艺工法探索应用——外立面穿插施工
外立面穿插施工过程控制
楼层 日期 第一天 第二天
项目部根据穿插施工工期节点要求，结合总控计划， 制定五天一层结构施工计划，并严格按计划执行，以A区1 栋为例：
第N层结构 第三天
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
装
N-4层
1. 外墙砌体施工 2. 外墙构造柱施工 3. 爬架上行
N-5层
1. 工完场清 2. 顶板找平腻子施工
N-5层
1. 工完场清 2. 顶板找平腻子施工 3. 排水支管安装
N-6层
1. 施工电梯到位 2. 室内反坎施工 3. 室内砌体材料转运
N-7层
1. 室内砌体施工
N-8层
1. 工完场清
N-9层
1. 安装二次预埋 2. 后塞口
N-10层
1. 安装工完场清
N-11层
1. 室内抹灰施工
关键环节控制
• 高度：5层+1.5m防护栏杆
• 安全网：内衬钢丝网
• 砌体作业层：钢网脚手板层 间隔断满防护
2、垂直运输
• 卸料平台辅助 • 施工电梯上砌体作业层
3、挑防护
• 间距<30m，防止爬架 爬升过程中的高空坠物
爬架外墙砌体穿插施工工艺演示文稿
成功案例: 贵阳万科城
楼层工序穿插
楼层各工序施工进度
楼层号 第1天 第2天 第3天 第4天 第5天 第6天
结构施工（带外墙构造柱）
N
柱墙模板拆除
二次构件模板 二次构件混凝土
N-1
N-2
梁板模板拆除、转运 楼层清洁、放线 反坎模板、混凝土 植筋、砌体材料运输
N-3
外墙砌体施工
外架爬升
N-4
施工电梯距离外架位置
（施工电梯预先定位，单独设置挑架。 优点：可直接上升到作业层）
尺寸以 实际为 准！
施工电梯位置安装示意图 （优点：可直接上升到作业层）
穿插施工优点: 1、降低外墙作业安 全风险
2、减少外架工程量， 符合两提一减
3、穿插施工，有序， 人少，无抢工
4、外立面干净、清 爽
成功案例: 贵阳万科城
N层
结构施工
N-1层
柱墙模板拆除
N-2层
技术间歇层
N-3层
1. 防护栏杆安装 2. 安装卸料平台 3. 模板拆除 4. 清扫 5. 放线 6. 植筋 7. 二次混凝土结构施工 8. 砌体材料转运 9. 排水立管、消防立管、给水支管安装
N-3层
1. 防护栏杆安装 2. 安装卸料平台 3. 模板拆除 4. 清扫 5. 放线 6. 植筋 7. 二次混凝土结构施工 8. 砌体材料转运 9. 排水立管、消防立管、给水支管安
