温度对电源内部元器件的影响
电源管理芯片设计中的温度补偿技术
电源管理芯片设计中的温度补偿技术
在电源管理芯片设计中，温度补偿技术起着至关重要的作用。
由于温度会对电子元件的性能和稳定性产生影响，因此在电源管理芯片中引入温度补偿技术，可以有效提高芯片的稳定性和可靠性。
首先，温度会对电子元件的特性参数产生影响，例如电阻值、电容值等会随着温度的变化而发生变化。
在电源管理芯片中，正常工作状态下的电路参数对芯片的性能和功耗有着决定性的影响，而这些参数是直接受到温度影响的。
因此，设计中引入温度补偿技术可以使芯片在不同温度条件下保持稳定的输出性能。
其次，温度补偿技术可以通过调整电路的工作参数来实现。
例如利用温度传感器检测芯片表面的温度变化，然后反馈给芯片内部的控制电路，根据温度的变化调整电路中的某些参数，以保持芯片在不同温度下的稳定性。
这种温度补偿技术可以有效减小温度对芯片性能的影响，提高芯片的可靠性。
此外，温度补偿技术还可以通过在设计过程中选择适合温度范围的元器件来实现。
例如选用具有较小温度漂移系数的电子元器件，或者采用特殊工艺制造元器件以降低温度对芯片性能的影响。
通过正确选择和应用元器件，可以有效提高芯片在不同温度条件下的性能表现。
总的来说，电源管理芯片设计中的温度补偿技术是确保芯片稳定性和可靠性的重要手段。
通过引入温度补偿技术，可以有效降低温度对芯片性能的影响，提高芯片在不同工作温度下的稳定性和可靠性，从而更好地满足各种应用场景的需求。
在未来的电源管理芯片设计中，温度补偿技术将继续发挥重要作用，为电子设备的稳定运行提供坚实的技术支持。
高频变压器设计原理
摘要：阐述了高频开关电源热设计的一般原则，着重分析了开关电源散热器的热结构设计。
关键词：高频开关电源；热设计；散热器1 引言电子产品对工作温度一般均有严格的要求。
电源设备内部过高的温升将会导致对温度敏感的半导体器件、电解电容等元器件的失效。
当温度超过一定值时，失效率呈指数规律增加。
有统计资料表明，电子元器件温度每升高2℃，可靠性下降10％；温升50℃时的寿命只有温升为25℃时的1/6。
所以电子设备均会遇到控制整个机箱及内部元器件温升的要求，这就是电子设备的热设计。
而高频开关电源这一类拥有大功率发热器件的设备，温度更是影响其可靠性的最重要的因素，为此对整体的热设计有严格要求。
完整的热设计包括两方面：如何控制热源的发热量；如何将热源产生的热量散出去。
最终目的是如何将达到热平衡后的电子设备温度控制在允许范围以内。
2 发热控制设计开关电源中主要的发热元器件为半导体开关管（如MOSFET、IGBT、GTR、SCR等），大功率二极管（如超快恢复二极管、肖特基二极管等），高频变压器、滤波电感等磁性元件以及假负载等。
针对每一种发热元器件均有不同的控制发热量的方法。
2.1 减少功率开关的发热量开关管是高频开关电源中发热量较大的器件之一，减少它的发热量，不仅可以提高开关管自身的可靠性，而且也可以降低整机温度，提高整机效率和平均无故障时间（MTBF）。
开关管在正常工作时，呈开通、关断两种状态，所产生的损耗可细分成两种临界状态产生的损耗和导通状态产生的损耗。
其中导通状态的损耗由开关管本身的通态电阻决定。
可以通过选择低通态电阻的开关管来减少这种损耗。
MOSFET的通态电阻较IGBT的大，但它的工作频率高，因此仍是开关电源设计的首选器件。
现在IR公司新推出的IRL3713系列HEXFET(六角形场效应晶体管)功率MOSFET已将通态电阻做到3mΩ，从而使这些器件具有更低的传导损失、栅电荷和开关损耗。
美国APT公司也有类似的产品。
逆变器工作最高温度-概述说明以及解释
逆变器工作最高温度-概述说明以及解释1.引言1.1 概述逆变器是一种电子变换设备，用于将直流电能转换为交流电能。
在逆变器的工作过程中，温度是一个非常重要的因素。
逆变器的工作温度直接影响其性能和可靠性。
本文将探讨逆变器的最高工作温度，并分析了逆变器的温度限制以及提高逆变器最高工作温度的方法。
在逆变器工作过程中，温度通常是由功率损耗产生的，当逆变器工作处于高负载状态时，会产生更多的热量。
高温会导致逆变器内部的电子元件的故障率增加，并对逆变器的性能和寿命造成不良影响。
为了保证逆变器的正常工作，一般会设置逆变器的最高工作温度限制。
超过这个温度限制，逆变器可能会自动关机或者导致不可修复的损坏。
为了提高逆变器的最高工作温度，可以采取一些措施。
首先，逆变器的设计可以优化散热系统，增加散热效率，降低温度。
其次，选择高质量的材料和组件，可以提高逆变器的耐高温性能。
此外，合理布置逆变器的环境，确保良好的通风和散热也是非常重要的。
综上所述，逆变器的最高工作温度是一个重要的参数，对逆变器的性能和可靠性起着决定性的影响。
通过合理的设计和优化，我们可以提高逆变器的最高工作温度，进而提升逆变器的性能和可靠性。
在接下来的文章中，我们将更加详细地介绍逆变器的工作原理、温度限制以及提高最高工作温度的方法。
1.2文章结构1.2 文章结构在本篇文章中，我们将探讨逆变器工作的最高温度以及与之相关的一些重要因素。
文章将按照以下结构展开讨论：第一部分是引言。
我们将概述逆变器的工作原理，并介绍文章的目的和整体结构，以引起读者的兴趣和理解。
第二部分是正文。
我们将首先详细介绍逆变器的工作原理，包括其基本原理和关键组成部分。
然后，我们将重点讨论逆变器的温度限制，探究为什么最高工作温度是一个重要的考虑因素，并分析影响逆变器工作温度的关键因素。
第三部分是结论。
我们将总结逆变器的最高工作温度对其性能和寿命的重要性，并提出提高逆变器最高工作温度的一些方法和建议。

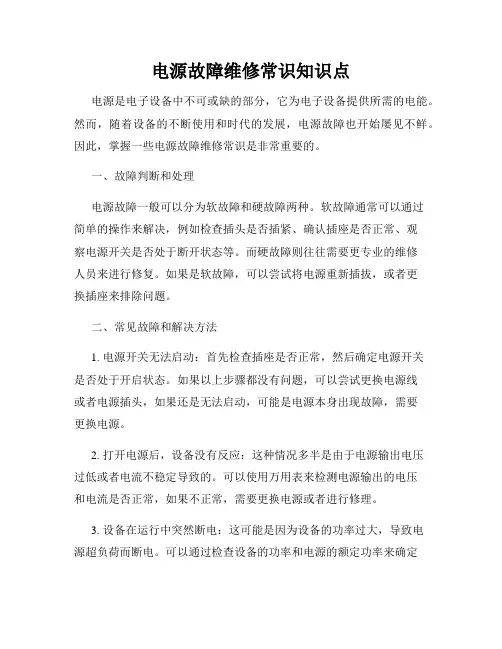

电源故障维修常识知识点
电源故障维修常识知识点电源是电子设备中不可或缺的部分，它为电子设备提供所需的电能。
然而，随着设备的不断使用和时代的发展，电源故障也开始屡见不鲜。
因此，掌握一些电源故障维修常识是非常重要的。
一、故障判断和处理电源故障一般可以分为软故障和硬故障两种。
软故障通常可以通过简单的操作来解决，例如检查插头是否插紧、确认插座是否正常、观察电源开关是否处于断开状态等。
而硬故障则往往需要更专业的维修人员来进行修复。
如果是软故障，可以尝试将电源重新插拔，或者更换插座来排除问题。
二、常见故障和解决方法1. 电源开关无法启动：首先检查插座是否正常，然后确定电源开关是否处于开启状态。
如果以上步骤都没有问题，可以尝试更换电源线或者电源插头，如果还是无法启动，可能是电源本身出现故障，需要更换电源。
2. 打开电源后，设备没有反应：这种情况多半是由于电源输出电压过低或者电流不稳定导致的。
可以使用万用表来检测电源输出的电压和电流是否正常，如果不正常，需要更换电源或者进行修理。
3. 设备在运行中突然断电：这可能是因为设备的功率过大，导致电源超负荷而断电。
可以通过检查设备的功率和电源的额定功率来确定是否超负荷。
另外，还可以检查设备是否存在短路故障，如有需要及时更换或者修理设备。
4. 电源发出异常声响或者过热：这可能是由于电源内部元器件损坏或者散热不良导致的。
应该及时停止使用，然后拔掉电源插头，等待电源冷却后再次尝试。
如果问题依旧存在，可以考虑更换电源或者找专业人员进行修理。
三、预防电源故障的方法1. 定期检查电源：每隔一段时间，可以检查电源的插头和插座是否损坏，是否有松动，是否产生异常状况。
如有问题，及时更换或者修复。
2. 确保电源通风良好：电源在运行过程中会产生一定的热量，如果通风不良，容易造成电源过热，从而导致故障。
因此，在使用电源时，应该确保周围没有被堵塞物，保持通风良好。
3. 避免超负荷使用：电源的额定功率是有限的，使用时应该根据设备的功率来选择合适的电源，避免超负荷使用。
电子元器件中的瞬态故障分析
电子元器件中的瞬态故障分析1. 引言电子元器件的瞬态故障是指在工作过程中出现的暂时性故障现象。
这些故障可能会导致设备的不稳定性、性能下降甚至完全失效。
为了确保电子设备的可靠性和稳定性，瞬态故障的分析和解决变得至关重要。
本文将对电子元器件中的瞬态故障分析进行探讨。
2. 瞬态故障的原因瞬态故障的出现可能源于多种因素。
其中包括电压干扰、电磁辐射、温度变化、电气过载以及元器件自身的缺陷等。
这些因素的存在会导致瞬态故障的发生，进而影响设备的正常工作。
3. 瞬态故障分析的方法瞬态故障分析是通过对故障现象的观察和实验验证，结合元器件的工作原理和特性，来确定故障的确切原因。
以下是一些常用的瞬态故障分析方法：3.1 电磁场分析电子设备在工作过程中会产生电磁辐射。
通过研究电磁场的分布情况和强度，可以确定是否存在电磁辐射引起的瞬态故障。
该方法可以借助电磁场传感器和电磁仿真软件来实现。
3.2 电压干扰分析电子设备在运行时可能会受到来自其他电子设备或电源的电压干扰。
通过测量和分析电压的波形、幅值和频谱特性，可以确定是否存在电压干扰引起的瞬态故障。
3.3 温度变化分析电子元器件在工作过程中会产生热量。
温度的变化会导致元器件内部的物理特性发生变化，从而影响其性能和可靠性。
通过测量元器件的温度和分析其变化趋势，可以确定是否存在温度变化引起的瞬态故障。
3.4 电气过载分析电子设备在运行过程中可能会遭受电气过载。
过高的电流和电压会导致元器件损坏或瞬态故障的发生。
通过测量和分析电流和电压的幅值和波形特性，可以确定是否存在电气过载引起的瞬态故障。
4. 瞬态故障分析的工具为了实现瞬态故障的准确分析，需要借助相关的工具和设备。
以下是一些常用的瞬态故障分析工具：4.1 示波器示波器是一种用来测量和观察电压和电流波形的仪器。
通过示波器可以获取元器件的工作状态和瞬态故障的相关信息。
4.2 频谱仪频谱仪用于测量和分析信号的频谱特性。
通过频谱仪可以判断元器件是否受到电磁干扰或电磁辐射的影响。
mos管静态工作点和负载
mos管静态工作点和负载1.引言1.1 概述概述部分的内容可以按照以下方式撰写：概述部分旨在介绍本文将要讨论的主题，即MOS管的静态工作点和负载。
MOS管是一种常见的电子器件，广泛应用于集成电路和各种电子设备中。
静态工作点是指MOS管在直流偏置条件下的工作状态，它对于电路整体性能具有重要影响。
而负载则是指连接在MOS管输出端的电路元件，负载的不同类型和特性也会对静态工作点产生一定的影响。
本文将从静态工作点和负载两个方面进行详细阐述。
首先，我们将对静态工作点进行定义和意义的介绍。
静态工作点是指MOS管在稳定工作状态下的电流和电压值，它决定了MOS管的最佳工作状态和最大功率传输能力。
在这一部分，我们还将讨论静态工作点的影响因素，包括电源电压、电阻等。
了解静态工作点的定义和影响因素对于优化电路设计和性能改善具有重要意义。
其次，我们将深入探讨负载对静态工作点的影响。
负载是MOS管输出端连接的电路元件，它在静态工作点调整和信号传输中起到关键作用。
在本文中，我们将对负载的定义和分类进行介绍，并详细分析负载对静态工作点的影响机理。
了解不同负载类型的特性和其对静态工作点的影响，有助于优化电路设计，提高整体性能。
通过本文的研究，我们可以更好地理解MOS管的静态工作点和负载之间的关系。
这对于工程师在电子设备设计和电路优化中具有重要的指导意义。
接下来的正文部分将对静态工作点和负载的更多细节进行阐述，并结合实际案例进行分析。
1.2 文章结构本文包括以下几个部分：引言：在引言部分，我们将对整篇文章进行概述，介绍本文的目的和结构。
正文：正文是本文的重点部分，将围绕静态工作点和负载展开讨论。
具体包括以下内容：2.1 静态工作点：在这一部分，我们将首先对静态工作点进行定义和解释其意义。
接着，我们将探讨影响静态工作点的因素，例如器件特性和电路参数等。
2.2 负载：在这一部分，我们将介绍负载的定义和分类。
我们将详细讨论不同类型的负载对静态工作点的影响。
导致电器损坏的事项
导致电器损坏的事项电器是我们日常生活中不可或缺的一部分，无论是家用电器还是工业电器都是我们必不可少的工具。
但是，在使用电器的过程中，我们经常会出现电器损坏的情况，那么什么是导致电器损坏的原因呢？下面我们来一起探讨一下。
一、过电压过电压是导致电器损坏的主要原因之一。
在我们平常使用电器的时候，如果突然出现了电力波动，就有可能会出现过电压现象。
当电能过量注入电器内部时，就会造成电路元器件的损坏，甚至会导致电器整体烧毁。
为此，我们应该学会正确使用电器，并注意选择合适的电源，避免过电压对电器的影响。
如果遇到电力波动的情况，及时切断电源，以保证电器的安全使用。
二、过流过流也是导致电器损坏的一个重要原因。
当电器通电时，电流会不断地在电路内部流动，但是假如电器内部的电路元器件无法承受较大电流的冲击，就会出现过流的情况，导致元器件损坏或烧毁电器。
因此，在我们使用电器时，应该注意电器的规格和功率，避免突然出现较大的电力负荷，同时也要及时更换老化的电器元器件，以保证电器的正常使用。
三、温度过高温度过高也是导致电器损坏的一个原因。
在使用电器的过程中，它的温度会随着时间的推移而逐渐升高，如果温度过高，就会导致电器内部元器件的老化和烧毁。
为此，我们应该定期清理电器内部的灰尘和杂物，并注意通风和散热，同时也要注意电器的维护和保养，及时更换电器内部老化的元器件，以保证电器的正常使用寿命。
四、电气故障电气故障是导致电器损坏的另一个原因。
在使用电器的过程中，有可能会出现电路接线不良、电线老化、开关故障等电气故障，导致电器无法正常工作或电器烧毁。
为此，我们应该注意检查电器的接线和插头，及时更换老化的电线和开关，避免出现电气故障对电器的影响。
五、不正确使用电器不正确使用电器也是导致电器损坏的原因之一。
在使用电器时，如果不按照说明书正确使用，或者使用方法不正确，就有可能对电器造成损坏。
为此，我们应该认真阅读电器的使用说明书，正确使用电器，并遵守电器的安全使用规定。
功率电源中器件的温升与极限工作温度
功率电源中器件的温升与极限工作温度熟悉电子电路设计的朋友一定都知道，在电源整体设计中存在一些发热非常严重的器件，如整流桥、MOS管、快恢复二极管这些器件。
而在功率电源中，电感和高频变压器则成为了发热现象的重灾区。
那幺在功率电源中，它们的合理温升应该是多少，在恶劣条件下的极限温升又该是多少呢？ 一般来说，电管、变压器类器件的温度都控制在120℃左右。
半导体结温控制在0.8，具体的可以参考《GJB/Z35-93元器件降额准则》。
在实际操作中，在室温35℃环境下半导体器件热平衡后，其最高温度不超过80°；磁性器件最高温度不超过90℃。
当然“最高温度”测试方法因人而异，该情况使用的是FLUKE标价5K的一个二维热成像仪。
其实实际上，对于元器件温度的要求，不能用一个笼统的标准来全部概括。
很多人在实际操作中发现低频整流桥工作在100℃左右的环境也是没有问题的。
其他的功率半导体，则需要看是金属封装还是塑封的，150℃工作温度或者塑封的在最恶劣的情况下，最高温度控制在100℃以内都是没有有问题的。
而175℃工作温度或者金属封装的，在最恶劣的情况下，最高温度控制在120℃以内，应该还算是安全的。
需要特别注意的是，那种“轴线”封装的二极管，特别是肖特基二极管，包括部分TO252封装的肖特基二极管，最高温度控制在100℃显然是不够的。
换句话说，降额幅度还应该与封装体积挂钩。
封装越大，电压、电流、温度的降额幅度可以越小。
如果关于温度的问题大家还是觉得没有靠谱的说法，那幺可以从公式计算的角度来试着分析。
首先要考虑的是最恶劣情况下的温度，如最高温度下满载工作，整流桥、MOSFET、快恢复二极管表面温度不要超过110~115℃，。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
温度对电源内部元器件的影响
温度是影响电子产品性能的最重要因数，民用消费类产品跟工业类和军品类产品的最大区别就在于工作温度，工作温度又分环境温度和元器件。
温度。
一般电源等级分类如下表：
温度主要通过影响电源中的电容和半导体元器件，进而影响到电源的性能：温度变化会引起输出电压变化，即通常讲的温飘。
温度对AC/DC电源影响大是因为大部分AC/DC电源都大量使用铝电解电容（如滤波电容、储能电容、启动电容），铝电解电容除了容量大、耐高压外无任何优点，若电脑电源使用质量差的铝电解电容，可能发生低温不启动、高温容易坏（铝电解电容中电解液干枯所致）。
温度对DC/DC电源影响不大也是因为电容，DC/DC电源中不是使用铝电解而大多使用钽电容、瓷片电容等，当然他们的价格也不会是同一个档次。
温度对电容的影响如下：
一般情况下，电容的寿命随温度的升高而缩短，最明显的是电解电容器。
一个极限工作温度为85℃的电解电容器，在温度为20℃的条件下工作时，一般可以保证180000小时的正常工作时间，而在极限温度85℃的条件下工作时，一般情况仅仅可以保证2000小时的正常工作时间。
任何电容器都有一个损耗角正切值，即电容器的损耗。
一般情况下正切值是随温度的升高而增加的。
例如CC10型超高频瓷介电容的损耗角正切值，在正常温度下（20℃±5℃），为0.0012，在正极限温度下（85℃），却为0.0018，可以看出，受温度的影响是较大的。
一般情况下，电容的绝缘电阻随温度的升高而降低，绝缘电阻的降低又将导致电容的漏电流增大。
电容的温度系数是指电容的容量随温度的变化而变化。
在设计精密电容定时电路和由电容决定频率的振荡电路时，应该充分考虑到温度对电容容量的影响，否则，所设计的电容定时电路就会定时不准确；振荡电路的振荡频率就会随温度的变化而变化。
总而言之，在使用电容器时，应充分考虑到温度对电容的影响，应尽量使电容在20℃左右的条件下工作，避免温度对电容诸多参数的影响。
