简述继电器工作原理
简述继电器工作原理
简述继电器工作原理继电器是一种电子控制器件，它通过感应和动作来控制电路的通断，从而实现信号的传递、转换和放大等功能。
继电器广泛应用于电力、通信、工业自动化等领域，是现代电子设备中不可或缺的一部分。
一、继电器的基本结构继电器主要由感应机构、驱动机构和触点组成。
感应机构负责接收输入信号，驱动机构由铁芯和线圈组成，是继电器的主要动作元件，触点则用于控制电路的通断。
二、继电器的工作原理1.感应机构：感应机构的作用是接收输入信号，并将其转化为磁场的变化。
当输入信号达到一定强度时，会在驱动机构中产生一个足够的磁场，以驱动继电器的动作。
2.驱动机构：驱动机构主要由铁芯和线圈组成。
当接收到感应机构的信号后，驱动机构中的铁芯在磁场的作用下产生动作，进而带动触点的闭合或断开。
3.触点：触点是继电器控制电路的重要部分。
根据设计，触点可以控制电路的通断，从而实现信号的传递、转换和放大等功能。
三、继电器的种类根据结构和功能的不同，继电器可以分为以下几类：1.电磁继电器：电磁继电器是最常见的一种继电器，它利用电磁原理实现动作。
当线圈通电时，会产生磁场，磁场会吸引铁芯动作，从而带动触点闭合或断开。
2.固态继电器：固态继电器是一种电子器件，它利用半导体元件实现动作。
固态继电器具有快速响应、高寿命、低功耗等优点，广泛应用于电力、通信等领域。
3.光电继电器：光电继电器是一种利用光信号实现动作的继电器。
它具有抗干扰能力强、传输距离远等优点，广泛应用于光纤通信等领域。
4.热继电器：热继电器是一种利用温度变化实现动作的继电器。
它主要用于电动机等设备的过载保护。
四、继电器的应用继电器广泛应用于电力、通信、工业自动化等领域，以下是几个典型的应用：1.电力控制：在电力系统中，继电器被广泛应用于各种开关柜、配电柜等设备中，用于控制电路的通断，实现电力设备的自动化控制。
2.通信控制：在通信系统中，继电器用于信号的传递、转换和放大等功能。
例如，在电话交换机中，继电器用于实现通话线路的切换和信号的处理。
继电器的工作原理
继电器的工作原理引言概述：继电器是一种常用的电气控制器件，它在电路中起到开关的作用。
本文将详细介绍继电器的工作原理，包括继电器的基本结构、工作原理以及应用领域。
一、继电器的基本结构1.1 电磁线圈：继电器的核心部分是电磁线圈，它由导线绕成，当通电时产生磁场。
1.2 引线和触点：继电器还包括引线和触点，引线用于将电磁线圈与外部电路连接，触点则负责开关的功能。
1.3 外壳和保护装置：继电器通常有一个外壳来保护内部结构，并且配备了过载保护、短路保护等装置。
二、继电器的工作原理2.1 电磁吸引力：当继电器通电时，电磁线圈产生的磁场会吸引触点，使其闭合。
2.2 断开电路：当继电器断电时，磁场消失，触点则会弹开，断开电路。
2.3 控制信号：继电器可以通过控制信号的输入和断电来控制触点的闭合和断开，实现电路的开关控制。
三、继电器的应用领域3.1 自动化控制：继电器广泛应用于自动化控制系统中，如工业生产线、机械设备等。
3.2 电力系统：继电器在电力系统中起到保护作用，如过载保护、短路保护等。
3.3 通信设备：继电器也被用于通信设备中，如电话交换机、传真机等。
四、继电器的优势4.1 高可靠性：继电器具有较高的可靠性，能够在较恶劣的环境下正常工作。
4.2 适应性强：继电器适用于各种不同的电压和电流，具有较广泛的应用范围。
4.3 维护方便：继电器的结构相对简单，维护和更换触点也相对容易。
五、继电器的发展趋势5.1 小型化：随着科技的发展，继电器正朝着小型化的方向发展，体积越来越小，功能越来越强大。
5.2 集成化：继电器与其他电气元件的集成化趋势也越来越明显，能够实现更多的功能。
5.3 数字化：数字继电器的出现，使得继电器的控制更加智能化，能够实现远程控制和自动化。
结论：继电器作为一种常用的电气控制器件，其工作原理基于电磁吸引力和断开电路的原理。
继电器具有广泛的应用领域，包括自动化控制、电力系统和通信设备等。
它具有高可靠性、适应性强和维护方便等优势。
继电器的工作原理
继电器的工作原理继电器是一种电控开关装置，它通过控制小电流来实现对大电流的开关控制。
它由电磁系统和机械系统组成，能够将电路的开关操作与控制信号分离，起到隔离和放大信号的作用。
下面将详细介绍继电器的工作原理。
1. 电磁系统继电器的电磁系统由线圈和铁芯组成。
当通过线圈通入电流时，会在铁芯上产生磁场。
根据电磁感应定律，当线圈中的电流发生变化时，磁场也会发生变化。
这种变化会使得铁芯上的磁场强度发生变化，从而引起铁芯上的磁通量变化。
2. 机械系统继电器的机械系统由触点、弹簧和传动机构组成。
触点是继电器的开关部份，通常由静触点和动触点组成。
当继电器处于非工作状态时，触点通常是闭合的，电流可以流过继电器。
当线圈中通入电流时，电磁系统产生的磁场会使得触点发生吸引或者释放动作，从而改变触点的状态。
3. 工作原理当继电器处于非工作状态时，线圈中没有电流通过，触点闭合，电流可以流过继电器。
当需要控制电路的开关时，通过外部控制电路通入电流到继电器的线圈中。
线圈中的电流产生的磁场会使得触点发生动作，触点打开或者闭合，从而控制电路的开关状态。
例如，当继电器用于控制灯泡的开关时，当线圈中通入电流时，触点会打开，灯泡亮起；当线圈中断开电流时，触点会闭合，灯泡熄灭。
这样，通过控制继电器的线圈电流，可以实现对灯泡的开关控制。
继电器的工作原理基于电磁感应和机械运动，通过控制小电流来实现对大电流的开关控制。
它具有隔离信号、放大信号的作用，可以实现电路的自动化控制。
继电器广泛应用于各种电气设备和自动化系统中，如家用电器、电力系统、工业生产线等。
需要注意的是，继电器在使用过程中需要根据具体的工作要求选择合适的型号和参数，并进行正确的安装和接线。
此外，继电器的寿命也需要进行定期检查和维护，以确保其正常工作和可靠性。
综上所述，继电器是一种通过控制小电流来实现对大电流的开关控制的装置。
它由电磁系统和机械系统组成，通过电磁感应和机械运动实现对电路的开关控制。
简述继电器工作原理
简述继电器工作原理继电器是一种用于控制电路的电气开关装置。
它通过电磁吸合吸引触点，从而打开或关闭电流路，用于实现电路的控制、电流的转换和信号的放大等功能。
继电器广泛应用于工业自动化控制、电力系统、通讯设备、交通信号灯等领域。
继电器的工作原理是基于电磁感应的原理。
它主要由电磁系统和触点系统两部分组成。
首先，介绍电磁系统。
电磁系统由线圈和铁芯组成。
线圈通电时会产生磁场，铁芯则作为磁路的一部分，起到导磁作用。
当电流通过线圈时，线圈产生的磁场会使铁芯磁化，使得铁芯具有磁性。
根据电流的方向，电磁系统又可分为直流继电器和交流继电器。
其次，介绍触点系统。
触点系统由一对触点组成，其中一个触点静止不动，称为静触点，另一个触点通过电磁系统的磁力而运动，称为动触点。
触点的材料通常为银合金，因为银合金具有良好的导电性和抗氧化性能。
静触点和动触点之间通过弹簧连接，确保在触点关闭或断开时具有一定程度的弹性。
当继电器没有通电时，电磁系统中没有磁场产生，铁芯没有磁性，静触点和动触点处于断开状态。
当继电器通电时，线圈产生磁场，使得铁芯磁化，铁芯的磁性吸引动触点，将动触点与静触点闭合，从而形成了电流路径。
这个闭合的过程称为继电器的吸合过程。
继电器的吸合过程中，线圈通电时产生的电流会通过闭合的触点，使得控制电路中的设备得以工作。
比如，当继电器用于控制灯泡时，线圈通电后，电流通过触点，使得灯泡亮起。
同样，当继电器用于控制电机时，线圈通电后，电流通过触点，使得电机转动。
当继电器需要断开电流路径时，只需要断开线圈的电流即可。
这时，电磁系统中的磁场消失，铁芯失去磁性，动触点由于弹簧的作用恢复到原来的位置，与静触点分开，断开电流路径。
这个断开的过程称为继电器的释放过程。
继电器的释放过程中，线圈断电后，电磁系统中的磁场消失，静触点和动触点之间断开，控制电路中的设备停止工作。
比如，当继电器用于控制灯泡时，线圈断电后，电流无法通过触点，灯泡熄灭。
同样，当继电器用于控制电机时，线圈断电后，电流无法通过触点，电机停止转动。

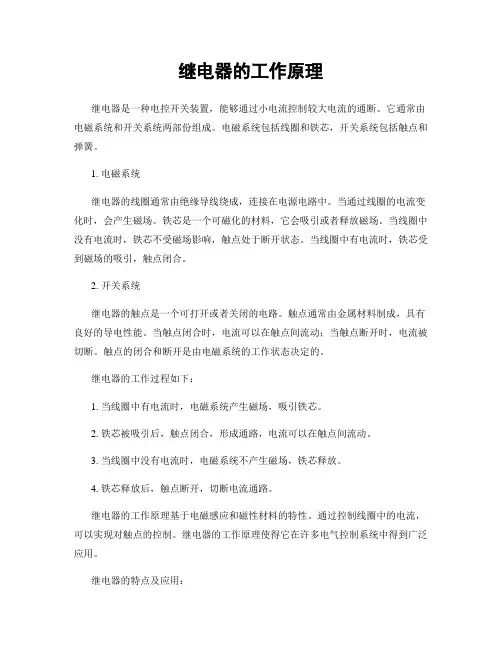

继电器的工作原理
继电器的工作原理继电器是一种电控开关装置，能够通过小电流控制较大电流的通断。
它通常由电磁系统和开关系统两部份组成。
电磁系统包括线圈和铁芯，开关系统包括触点和弹簧。
1. 电磁系统继电器的线圈通常由绝缘导线绕成，连接在电源电路中。
当通过线圈的电流变化时，会产生磁场。
铁芯是一个可磁化的材料，它会吸引或者释放磁场。
当线圈中没有电流时，铁芯不受磁场影响，触点处于断开状态。
当线圈中有电流时，铁芯受到磁场的吸引，触点闭合。
2. 开关系统继电器的触点是一个可打开或者关闭的电路。
触点通常由金属材料制成，具有良好的导电性能。
当触点闭合时，电流可以在触点间流动；当触点断开时，电流被切断。
触点的闭合和断开是由电磁系统的工作状态决定的。
继电器的工作过程如下：1. 当线圈中有电流时，电磁系统产生磁场，吸引铁芯。
2. 铁芯被吸引后，触点闭合，形成通路，电流可以在触点间流动。
3. 当线圈中没有电流时，电磁系统不产生磁场，铁芯释放。
4. 铁芯释放后，触点断开，切断电流通路。
继电器的工作原理基于电磁感应和磁性材料的特性。
通过控制线圈中的电流，可以实现对触点的控制。
继电器的工作原理使得它在许多电气控制系统中得到广泛应用。
继电器的特点及应用：1. 电流放大：继电器能够通过小电流控制较大电流的通断，实现电流放大的功能。
2. 隔离保护：继电器可以将控制信号与被控制电路进行隔离，保护控制设备不受被控制电路的影响。
3. 多路切换：继电器可以实现多路电路的切换，具有较高的通断容量和可靠性。
4. 延时控制：继电器可以通过控制线圈的通电时间来实现延时控制的功能。
5. 应用广泛：继电器广泛应用于家电、工业自动化、通信设备、交通系统等领域。
总结：继电器是一种电控开关装置，基于电磁感应和磁性材料的特性工作。
通过控制线圈中的电流，可以实现对触点的控制，从而实现电流的通断。
继电器具有电流放大、隔离保护、多路切换、延时控制等特点，并在家电、工业自动化、通信设备等领域得到广泛应用。
简述继电器的工作原理
继电器的工作原理继电器是一种电气控制装置，它通过电磁吸引力来控制一个或多个开关，从而实现对电路的开关控制。
继电器广泛应用于自动化系统、电力系统、通信系统等领域，在工业和家庭中都有重要的作用。
基本构造继电器由线圈、铁芯和触点组成。
线圈通常由绝缘线圈包裹着，线圈的两端连接到外部电源。
铁芯位于线圈内部，可以在有或无通电时移动。
触点分为常闭触点（NC）和常开触点（NO），当继电器通电时，触点状态会发生变化。
工作原理1.当继电器处于未通电状态时，铁芯没有磁场吸引力，触点保持在初始状态。
例如，当继电器是常闭触点（NC）时，触点闭合；当继电器是常开触点（NO）时，触点断开。
2.当外部给继电器的线圈通上直流或交流信号后，线圈会产生磁场。
根据右手定则，在线圈中形成的磁场方向与铁芯相反，从而使铁芯受到磁场的吸引力。
3.铁芯受到吸引力后，会移动到触点的位置，改变触点的状态。
常闭触点（NC）会断开，常开触点（NO）会闭合。
4.当外部给继电器的线圈断电时，线圈中的磁场消失，铁芯失去吸引力，返回初始位置。
触点恢复到初始状态。
举例说明以一个简单的继电器控制灯泡为例来说明继电器的工作原理。
1.继电器初始状态：灯泡处于关闭状态。
继电器是常开触点（NO），所以触点处于断开状态。
2.外部给继电器线圈通上电流：线圈产生磁场，铁芯受到吸引力移动到触点位置。
触点闭合。
3.触点闭合后，灯泡接通电源并发光。
4.外部断开给继电器线圈的电流：线圈中的磁场消失，铁芯失去吸引力返回初始位置。
触点断开。
5.触点断开后，灯泡与电源断开连接，灯泡熄灭。
这个例子展示了继电器如何通过控制触点的状态来控制电路的开关。
继电器可以实现远距离的开关控制，通过在线圈中加入电流来产生磁场，从而改变触点的状态。
继电器的类型继电器根据其用途和工作特点，可以分为多种类型。
下面介绍几种常见的继电器类型：1. 电磁继电器电磁继电器是最常见的一种继电器类型，它使用线圈产生磁场来控制触点。
继电器的工作原理
继电器的工作原理继电器是一种电气控制装置，它通过电磁原理来控制较大电流的开关。
继电器通常由线圈、铁芯、触点和外壳组成。
下面将详细介绍继电器的工作原理。
1. 线圈部分：继电器的线圈通常由导线绕制而成，当通过线圈的电流发生变化时，会在线圈周围产生磁场。
这个磁场会对继电器的铁芯产生吸引力或排斥力，从而引起铁芯的运动。
2. 铁芯部分：继电器的铁芯通常由软磁材料制成，它的作用是增强磁场的传导和集中。
当线圈通电时，铁芯会受到磁场的吸引而向线圈移动，反之当线圈断电时，铁芯会被弹簧或其他机械装置弹回原位。
3. 触点部分：继电器的触点通常由导电材料制成，它们分为常闭触点和常开触点。
当线圈通电时，触点会发生状态改变，常闭触点断开，常开触点闭合，反之当线圈断电时，触点会恢复原来的状态。
4. 工作原理：当继电器的线圈通电时，产生的磁场使得铁芯被吸引，铁芯的运动会导致触点状态的改变。
通过控制线圈的通电和断电，可以实现对触点的控制。
继电器常用于控制电路中的开关，当线圈通电时，触点闭合，电流可以通过；当线圈断电时，触点断开，电流无法通过。
继电器的工作原理可以应用于各种电气控制系统中，例如家用电器、工业自动化设备等。
它具有以下优点：1. 电流和电压隔离：继电器的线圈和触点是隔离的，线圈通电时，触点处的电流和电压可以与控制电路隔离，从而保护控制电路的安全性。
2. 支持大电流控制：由于继电器的触点可以承受较大的电流，因此可以用于控制较高功率的电器设备。
3. 可靠性高：继电器的触点采用导电材料制成，具有较好的导电性能和耐久性，能够承受较长时间的开关操作。
4. 易于控制：继电器的线圈可以通过控制电压的变化来实现触点的开关，控制电压的变化可以通过开关、计算机或其他控制设备来实现。
需要注意的是，继电器的工作原理受到电磁干扰的影响，因此在实际应用中需要采取一些措施来减少干扰。
例如，可以采用屏蔽线圈、增加滤波电容等方式来提高继电器的抗干扰能力。
简述继电器工作原理
简述继电器工作原理继电器是一种常用的电气控制元件，它可以将小电流控制大电流的开关动作。
在工业自动化、家庭电器等各个领域都有广泛应用。
一、继电器的基本结构继电器由触点系统、驱动系统和外壳三部分组成。
触点系统包括正常状态下闭合（NO）和断开（NC）两组触点，驱动系统通过线圈产生磁场来控制触点的开关状态。
二、继电器的工作原理当给继电器线圈通上一定的直流或交流信号时，线圈内就会产生磁场。
这个磁场会引起铁芯上的铁芯片移动，使得接在铁芯片上的触点发生变化。
1. 常闭型继电器当线圈未通电时，常闭型继电器中NC触点处于闭合状态，NO触点处于断开状态。
当线圈通上一定信号后，产生磁场使得铁芯片吸引NC 触点打开，同时NO触点被关闭。
2. 常开型继电器当线圈未通电时，常开型继电器中NO触点处于闭合状态，NC触点处于断开状态。
当线圈通上一定信号后，产生磁场使得铁芯片吸引NO触点打开，同时NC触点被关闭。
3. 双刀双掷继电器双刀双掷继电器中有两组NO和NC触点，可以同时控制两个电路的开关。
当线圈未通电时，两组触点均处于常闭状态。
当线圈通上一定信号后，铁芯片会吸引其中一组触点切换到常开状态，同时另一组触点切换到常闭状态。
三、继电器的应用1. 自动控制系统在自动化生产中，继电器被广泛应用于自动控制系统中。
例如，在机床加工过程中可以通过继电器控制工件夹紧、送料等操作。
2. 家庭电器家庭中的许多电器也都使用了继电器来实现开关操作。
例如空调、洗衣机、烤箱等。
3. 保护装置在高压输变电系统中，继电器被广泛应用于保护装置中。
例如过流保护、零序保护等。
四、继电器的优缺点1. 优点：（1）可靠性高：由于采用机械式开关，因此继电器的可靠性较高。
（2）使用范围广：继电器可以控制各种类型的负载，如电动机、灯泡等。
（3）容易实现远距离控制：继电器可以通过信号线实现远距离控制。
2. 缺点：（1）寿命短：由于机械式开关的磨损，继电器的寿命相对较短。
（2）功率损耗大：由于线圈需要消耗一定的功率，因此在大功率负载下会产生一定的功率损耗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简述继电器工作原理
一、继电器的工作原理和特性
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性
电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性
热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性
固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
.
二、继电器主要产品技术参数
1、额定工作电压
是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2、直流电阻
是指继电器中线圈的直流电阻，可以通过万能表测量。
3、吸合电流
是指继电器能够产生吸合动作的最小电流。
在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。
而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。
4、释放电流
是指继电器产生释放动作的最大电流。
当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。
这时的电流远远小于吸合电流。
5、触点切换电压和电流
是指继电器允许加载的电压和电流。
它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。
