矿井设计试题(终)
采矿学考题2套参考答案
采矿学考题2套参考答案三、解释名词（每小题2分，共10分）27、分层分采—在同一区段范围内，采完一个分层后再采下一个分层称分层分采。
或（在同一区段范围内，采完一个分层后待顶板垮落稳定后再掘进区段平巷开采下一个分层称分层分采。
）28、（矿井设计）可采储量—矿井设计的可以采出的储量。
或（矿井设计时预计可以采出的储量。
）29、沿空掘巷—沿采空区边缘或仅留很窄的煤柱掘进巷道。
30、倾斜长壁工作面—沿煤层走向布置沿倾向推进的长壁工作面。
31、DK615—2—4单开道岔，600mm轨距，轨型为15kg/m，2号道岔，道岔曲线半径4m。
四、看图分析并回答问题（每小题6分，共12分）32、准备方式类型（2分）：带区式，上山带区，两邻两分带组成的带区，近距离煤层群联合布置带区。
巷道布置特点（4分）：运输大巷布置在煤层底板岩层中，回风大巷布置在m3煤层中；在大巷附近开掘一套煤仓和材料斜巷联系各煤层回采巷道。
各分层分带运输斜巷通过分带煤仓和行人进风斜巷与运输大巷相联，各分层分带回风斜巷通过甩车道与材料斜巷相联；从运输大巷开掘分带运料石门与材料斜巷相联。
33、运煤、通风和运料系统运煤（2分）：16—6—4—1通风（2分）：1—5—6—16—7—10—3—2运料（2分）：1—8—3—10—7—16五、简答（每小题8分，共24分）34、运输大巷的断面要求断面要求(4分)：要满足运输、通风、行人、安全和铺管线的要求。
(1分)大中型矿井一般为双轨巷道断面；中小型井一般为单轨巷道断面。
(1分)大巷采用胶带运输的矿井一般设双大巷，胶带运输大巷的一侧可以设检修道，要留出胶带与检修道之间的安全距离。
(2分)矿车运输大巷的风速V≯8m/ s,设计时最大用6m/ s，胶带运输大巷的风速V4m/s。
35、上山运输方式类型及运输设备对上山倾角的要求运输上山运输方式类型（4分）：胶带输送机，分吊挂式，落地式；铸石溜槽上链式刮板输送机；自溜运输；绞车和矿车运输。
一级建造师考试《矿业工程》模拟试题及答案(最新)
一级建造师考试《矿业工程》模拟试题及答案(最新)1、[选择题]对有一定宽度的建构筑物的问隙防水时，一般不采用( )方法。
A. 涂刷B. 浇灌C. 填塞D. 铺设盖布后浇涂【答案】A2、[选择题]混凝土中石子的最大粒径同时还不得超过钢筋最小间距的( )。
A. 1/2B. 1/4C. 3/4D. 1/6【答案】C3、[选择题]工序质量控制循环中，对质量评价为失控后，接续的工作应是( )。
A. 重新培训B. 实施对策C. 重新进入施工环节D. 制定新标准的规程【答案】D4、[选择题]一般要求两井口水准基点相对的高程中误差引起贯通点K在Z轴方向的偏差中误差应不超过()。
A.±0.01mB.±0.03mC.±0.05mD.±0.07m【答案】B5、[选择题]加快井巷工程关键线路工作施工的有效措施是()。
A.主井和副井同时施工B.矿井贯通巷道安排重点队伍施工C.积极做好通风和排水工作D.采区煤巷采用掘进机施工【答案】B【解析】2020版教材页码P188-191当网络计划某一关键工作发生延误时，肯定会对后续工作的正常开始和项目总工期产生影响，因此，必须采取相关措施。
首先要分析该关键工作发生延误的原因，并针对原因采取措施，最常用的措施是缩短后续关键工作的持续时间，达到满足工期的要求。
6、[选择题]矿业工程竣工资料汇总、组卷的方法是()。
A.工程质量控制资料按单位工程、分部工程、专业、阶段等汇总、组卷B.工程观感质量检查资料按单位工程、专业等汇总、组卷C.竣工图按单位工程、专业等汇总、组卷D.验收合格后，竣工资料移交时间由发包方确定E,每张移交图纸上均应有双方签字、盖章【答案】ABC【解析】2020版教材页码P353-354矿业工程技术档案的要求：工程技术档案应随工程进度及时收集、整理，并应按立卷要求归类，认真书写，字迹清楚，项目齐全、准确、真实，有关责任方签字盖章。
工程技术档案应实行技术负责人负责制，逐级建立健全施工资料管理责任制，并配备专人负责施工资料的填报、收集、整理等工作。

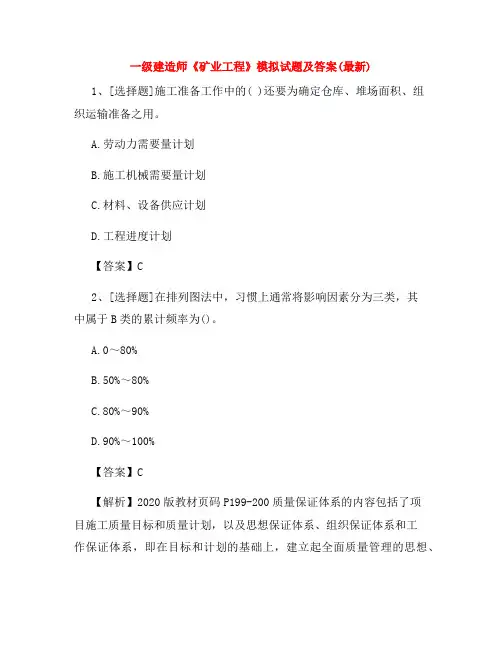

一级建造师《矿业工程》模拟试题及答案(最新)
一级建造师《矿业工程》模拟试题及答案(最新)1、[选择题]施工准备工作中的( )还要为确定仓库、堆场面积、组织运输准备之用。
A.劳动力需要量计划B.施工机械需要量计划C.材料、设备供应计划D.工程进度计划【答案】C2、[选择题]在排列图法中，习惯上通常将影响因素分为三类，其中属于B类的累计频率为()。
A.0～80%B.50%～80%C.80%～90%D.90%～100%【答案】C【解析】2020版教材页码P199-200质量保证体系的内容包括了项目施工质量目标和质量计划，以及思想保证体系、组织保证体系和工作保证体系，即在目标和计划的基础上，建立起全面质量管理的思想、观点和方法，组织全体人员树立强烈的质量观念。
因此实施保证体系不属于其中。
3、[选择题]关于利用永久井架凿井，说法不正确的是它( )。
A.有利于加快缩短主副井交替装备时间B.可以增加建设方的收益C.可以节省临时装备费用D.有利于加快建井进度【答案】B4、[选择题]可以用作深基坑临时支护结构、或同时作为深基坑的支护和地下室外墙的是()A.箱型基础B.复合桩基C.地下连续墙D.片筏基础【答案】C5、[选择题]在井点降水方法中，属于真空抽水的是( )。
A.轻型井点和喷射井点B.轻型井点和管井井点C.喷射井点和管井井点D.管井井点和深井井点【答案】A【解析】当降水深度超过8m时，宜采用喷射井点降水。
喷射井点布置形式和轻型井点基本相同，具体要求略有出入。
当基坑宽度小于10m时，喷射井点可作单排布置;当大于10m时，可作双排布置;当基坑面积较大时，宜采用环形布置。
6、关于《有色金属矿山井巷工程施工及验收规范》的规定，说法正确的是( )。
A. 斜井施工时，井口应设置阻车器，工作面附近应设安全门，以防跑车伤人B. 斜井与相连各水平交岔点处巷道，应与斜井同时掘进，其长度不应小于10mC. 斜井断面较小时，其内设置的施工用I临时躲避硐室的间距不宜大于80mD. 倾角大于30的斜井采用耙斗装岩机装载时，尚应增设防滑装置【答案】A7、[选择题]不符合瓦斯检查员工作要求的行为是()。
地质工(判断题)——中级试题及答案
地质工（判断题）——中级试题及答案1. ()水文地质类型可分为简单、中等、复杂、极复杂。
[判断题] *对(正确答案)错2. ()煤矿防治水的原则是“预测预报、有疑必探、先探后掘、先治后采”。
[判断题] *对(正确答案)错3. ()探水线应根据积水区的位置、范围、水文地质条件及其资料的可靠程度，以及采空区、巷道受矿山压力的破坏情况等因素确定。
[判断题] *对(正确答案)错4. ()井下探水必须从探水线开始。
[判断题] *对(正确答案)错5. ()当水压大于等于3.0Mpa时，止水套管长度大于20米。
[判断题] *对错(正确答案)6. ()当水压大于等于2.0Mpa小于3.0Mpa时，止水套管长度大于15米。
[判断题] *对(正确答案)错7. ()当水压大于等于1.0Mpa小于2.0Mpa时，止水套管长度大于10米。
[判断题] *对(正确答案)错8. ()当水压小于1.0Mpa时探水警戒线距离积水区的距离在岩层中规定为30米。
[判断题] *对错(正确答案)9. ()当水压小于1.0Mpa时探水警戒线距离积水区的距离在煤层中规定为25米。
[判断题] *对错(正确答案)10. ()探放水钻孔终孔直径一般不得大于94mm。
[判断题] *对(正确答案)错11. ()各类防水煤柱内不得进行掘进或回采工作。
[判断题] *对(正确答案)错12. ()每年必须在雨季前对防治水工作进行全面检查。
[判断题] *对(正确答案)错13. ()报废的钻孔不必须处理。
[判断题] *对错(正确答案)14. ()使用中的观测孔，必须在孔口加盖封好。
[判断题] *对(正确答案)错15. ()采掘工作面接近其它可能出水地区时不必探水前进。
[判断题] *对错(正确答案)16. ()采掘工作面接近有水或稀泥的灌浆区时必须进行探放水前进。
[判断题] *对(正确答案)错17. ()采掘工作面接近有出水可能的钻孔时不必探水前进。
2024年注册安全工程师考试金属非金属矿山(中级)安全生产专业实务试题与参考答案
2024年注册安全工程师考试金属非金属矿山安全生产专业实务(中级)复习试题(答案在后面)一、单项选择题（本大题有20小题，每小题1分，共20分）1、金属非金属矿山安全生产专业实务(中级)考试中，以下哪项不属于矿山事故的类型？A. 爆破事故B. 矿井火灾C. 透水事故D. 矿山粉尘事故2、在金属非金属矿山中，以下哪项不属于矿山安全生产管理的基本原则？A. 安全第一B. 预防为主C. 依法管理D. 以人为本3、在金属非金属矿山中，对于露天矿边坡稳定性分析，下列哪个因素不是主要考虑的因素？A. 岩石的物理力学性质B. 地下水活动的影响C. 矿山设备的先进程度D. 边坡角度与地质构造的关系4、在处理金属非金属矿山井下涌水时，下列哪种方法是最有效的防治措施？A. 加固巷道支护B. 提高通风系统效能C. 建设防水闸门及排水系统D. 使用高效炸药减少震动5、下列关于金属非金属矿山通风系统的说法，正确的是（）A. 通风系统应保证矿井内空气成分符合国家标准B. 通风系统设计应遵循“一通三防”原则C. 矿井通风系统应保证各作业区域风量均匀分布D. 通风系统设计时应优先考虑矿井总风量6、金属非金属矿山在下列哪种情况下，应立即停止作业，撤出人员并采取必要的安全措施？A. 矿井通风系统故障B. 矿井内出现瓦斯积聚C. 矿井内出现水害D. 矿井内出现火灾7、在金属非金属矿山的开采过程中，关于爆破作业的安全管理，下列说法正确的是：A. 爆破作业人员无需持证上岗B. 爆破前无需设置警戒线C. 应严格控制爆破器材的领用与退库制度D. 爆破作业时可以不使用专用的起爆器具8、关于金属非金属矿山通风系统的管理，下列叙述错误的是：A. 主要通风机应设有备用装置，并能在10分钟内启动B. 当主要通风机停止运转时，应立即停止所有工作并撤出人员C. 矿井通风系统图应当标明风流方向、风量和通风设施的安装地点D. 矿山企业可以根据实际情况自行决定是否定期检查通风系统9、在金属非金属矿山安全生产管理中，以下哪项不属于“三同时”原则的内容？A、同时设计B、同时施工C、同时投入生产和使用D、同时进行安全教育培训 10、在金属非金属矿山中，下列哪项不属于矿山安全监测预警系统的基本功能？A、实时监测矿山环境B、预测灾害发生C、提供应急救援措施D、进行矿山设备维护11、根据《金属非金属矿山安全规程》（GB16423-2020），以下哪项不是露天矿山开采过程中必须遵守的安全规定？A. 必须定期进行边坡稳定性分析和评价B. 采场最终边坡的管理应遵循设计要求，保持稳定C. 露天矿运输道路的最小转弯半径不得小于15米D. 爆破作业前，应对爆破区域及其影响范围内的人员与设备采取安全防护措施12、下列哪一项不属于金属非金属地下矿山通风系统的基本组成部分？A. 进风井B. 回风井C. 主要通风机D. 地下水抽排设施13、以下哪项不是金属非金属矿山安全生产管理的基本原则？A. 预防为主B. 安全第一C. 人民群众利益至上D. 企业经济效益至上14、在金属非金属矿山安全生产中，下列哪项不属于事故隐患排查治理的“四不放过”原则？A. 事故原因未查清不放过B. 责任人员未处理不放过C. 整改措施未落实不放过D. 教训未吸取不放过15、依据《金属非金属矿山安全规程》（GB 16423），在露天开采过程中，对于最终边坡角的确定，下列说法正确的是：A. 边坡角越大越好，可以增加矿石产量。
地质工考试：矿井地质工考试题
地质工考试：矿井地质工考试题1、填空题（江南博哥）探水钻孔的终孔孔径不得大于（）。
疏放水钻孔或注浆堵水钻孔的孔径可根据实际排水能力等因素确定。
答案：75mm2、填空题留设立井保护煤柱时，地面受保护面积应包括（）、（）和（）。
答案：井架（井塔）；提升机房；围护带3、填空题资源量是（）的一部分和（）。
包括经可行性研究或预可行性研究证实为次边际经济的矿产资源以及经过勘查而未进行可行性研究或预可行性研究的内蕴经济的矿产资源；以及经过预查后预测的矿产资源。
答案：查明矿产资源；潜在矿产资源4、多选矿井地质条件分类以（）为主要依据。
A.地质构造复杂程度B.煤层赋存状况C.煤层稳定程度D.水文地质复杂程度答案：A,C5、填空题对完不成配注的井要求按低于允许压力（）MPa以内注水。
答案：0.26、问答题矿井充水因素分几大类？答案：矿井充水因素包括充水水源和充水通道。
充水水源包括：大气降水、地表水、围岩地下水、老窑（空）水。
充水通道包括：岩溶陷落柱、断裂带、隐伏露头、裂隙（岩溶）网络、地震通道、顶板冒落裂隙带、地面岩溶疏干塌陷带和封闭不良钻孔等。
7、问答题在工作面掘进期间应做好哪些地质工作？答案：（1）分析和预测影响回采工作面连续推进的断层和褶皱的形态；综采工作面必须用物探，钻探、巷探查明工作面中间有无隐伏断层或陷落柱等。
（2）根据实测资料预测工作面内煤层厚度、结构的变化情况；厚煤层或特厚煤层，应绘制全工作面的煤厚等值线预测图。
（3）观测、搜集煤层伪顶和直接顶的岩性、厚度变化测定顶板主要裂隙的发育方向，为顶板管理提供有关的地质资料。
（4）观测并素描掘进中揭露的岩浆岩体，测定煤的变质带宽度，确定煤的变质程度与工业利用价值，研究并预测侵入体的位置，形态、影响范围及其对整个工作面的破坏程度。
（5）对于巷道实见的煤层冲刷变薄带，要查明其类型、确定其影响范围。
（6）当开采煤层下部邻近煤层为临界可采薄煤层时，必须利用工作面巷道，按规定间距用钻探查明其可采性。
采矿专业试题含答案
采矿专业（多选）总共991一.多选题（共991题）1.探水是指采掘过程中运用超前探查方法，查明采掘工作面顶底板侧帮和前方( )等水体的具体位置产状等基本情况。
（2分）A.含水构造B.含水层C.老空积水D.无炭柱标准答案：ABC2.因自然灾害或矿井灾变等原因，（）遭到严重破坏或封闭井口(采区)的煤矿；由煤矿安全监管部门负责验收。
（2分）A.安全生产系统B.巷道C.主要装备标准答案：AB3.煤矿许用炸药的常用种类有( )煤矿乳化炸药。
（2分）A.煤矿水胶炸药B.黑索金炸药C.煤矿铵梯炸药D.硝铵炸药标准答案：AC4.通常按矿井防尘措施的具体功能，将综合防尘技术分为( )。
（2分）A.减尘措施B.降尘措施C.通风除尘D.个体防护标准答案：ABCD5.综采支架工必须做到“四懂”指的是( )。
（2分）A.懂采煤工艺B.懂支架结构C.懂支架性能D.懂工作原理标准答案：ABCD6.任何单位和个人不得危害煤矿矿区的()及其他生产设施，不得哄抢、侵吞、盗窃煤矿矿区的煤炭产品，不得扰乱矿区生产秩序和工作秩序。
（2分）A.电力B.通讯C.水源D.交通标准答案：ABCD7.开采容易自然发火煤层时，必须对采空区采取注阻化泥浆或( )防火措施。
（2分）A.灌浆B.喷洒阻化剂C.加快回采速度D.注惰性气体标准答案：ABD8.在井壁结构中，钢筋混凝土井壁，强度高，能承担不均匀地压，但施工复杂效率较低，通常只在( )条件下使用。
（2分）A.不稳定表土层B.断层破碎带C.承担井塔荷载的井颈部分D.表土层标准答案：ABC9.影响瓦斯含量的地质因素有( )。
（2分）A.煤的变质程度B.围岩和煤层的渗透性C.煤层埋藏深度D.地质构造标准答案：ABCD10.岩浆侵入体对煤矿生产的影响包括( )。
（2分）A.减少煤炭储量B.使煤质变差C.破坏煤层连续性，给采掘带来困难D.影响支护方式的选择标准答案：ABC11.重算所引起的储量增减是指经年末储量核实而引起的储量增减。
2015矿井设计期末考试复习题(附答案)
2015矿井设计期末考试复习题（附答案）一、填空
1．某一型号道岔为DX918-5-1519，道岔名称组成是：
①DX为道岔的代号；
②918数列中“9”代表“18”代表；
③第二段数字“5”代表；
④1519中“19”代表。
2．采区车场按地点分为、、。
3．煤仓的形式按断面形状为、、、。
4．井底车场设计由和两部分组成。
二、名词解释
1.轨距
2.起坡点
3.投资总额
4.方案比较法
5.设计任务书
6.采煤工艺
7.返本期
8.采区车场
9.回采煤量
10.道岔
三、简答题
1.矿井开拓方案可以通过综合评价优选的方法确定开拓方案，其具体步骤有哪些?
2.采区车场设计要求有哪些？
矿井设计试题第 1 页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
名词解释：1 井底车场：位于开采水平，井筒附近的一组巷道与硐室的总称。
2 轨距：指单轨线路上两条钢轨轨头内缘之间的距离3 道岔：是使车辆由一条轨道线路上转到另一条轨道线路上的装置4采区：在阶段内沿走向把阶段划分为若干具有独立生产系统的开采块段，每一开采块段称为一个采区。
5带区：由相邻较近的若干分带组成，并具有独立生产系统的开采区域叫带区。
6采煤方法：采煤工艺与回采巷道布置及其在时间上、空间上的相互配合。
7采煤工艺：采煤工作面各工序所用方法、设备及其在时间、空间上的相互配合。
8采区车场线路：是由甩车场（或平车场）线路装车站和绕道线路所组成水仓：水仓是由两个断面相同、间隔15-20M的航道组成，其中一条正常使用，另一条用于清理或维护。
9释ZDK622-4-12：窄轨单开道岔 600 mm轨距轨型为22 kg/m 4号辙叉角道岔曲线半径为12 m简答一．采煤方法选择的影响因素:1. 地质因素：1）煤层倾角；2）煤层厚度；3）煤层及围岩的岩性；4）煤层地质构造及可采块段大小；5）煤层的含水性、瓦斯涌出量及煤的自燃倾向性。
2.技术因素:1)技术发展和装备水平对采煤方法的选择影响很大。
2)采煤方法的选择时应考虑不同的装备水平工艺方式。
3)顶板管理和支护技术发展也影响采煤方法的选择。
4)各种不同类型的支架也是采煤法发生了变革。
3.经济与管理因素：不同的采煤工艺方式和不同的技术层次的采煤方法对管理水平的要求不提高了不少。
4.技术政策、法律和规程：选择采煤方法时，必须严格遵守国家当前发布或执行的相关技术政策。
二.矿井开拓方案可以通过综合评价优选的方法确定开拓方案，其具体步骤有哪些?答：1.建立评价体系，根据具体情况和侧重不同，开拓方案的综合评价指标要有矿井生产能力、第一水平服务年限、初期基建投资、矿井总基建费用、建井工期、吨煤成本、资源采出率、矿井工业系统可靠性、采掘机械化程度等。
2.对上述评价指标进行量化和正规化。
3.合理确定各评价指标的权重系数。
4.求各方案的综合评价值，据此确定选用方案。
三：井底车场的基本类型：立井分环形式（立式斜式卧式）和折返式（梭式尽头式）斜井井底车场（卧式立式）和折返式（折返式甩车场尽头式）四：采区车场设计要求答：（1）采区车场设计必须符合国家现行的有关规程，规范的规定。
（2）采区车场应满足采区安全生产通风运输排水行人供电及管线敷设等各方面要求（3）采取车场不知应紧凑合理，操作安全。
行车顺畅，效率高，工程量省，方便施工。
（4）采区车场装车设备和调车摘钩应尽量采用机械和电气操作。
五：井田划分的主要影响因素？答：划分井田时考虑的主要因素有：1实事求是，矿区的地质条件是划分井田的基础条件；2选择合适的矿区开发强度；3统一规划，正确处理深浅部各矿井的相邻关系；4选择合适的井口位置与工业场地；5为矿井的改扩建留有后备区；6统筹规划，全面规划，谋求综合经济效益最优化计算题某井田走向长度8000m，倾斜长度1800m。
井田内共有四层可采煤层，倾角均为150左右。
由上而下各煤层厚度为M1 :1.8m ，M2：1.9m， M3：2.1m， M4：1.6m。
平均容重为1.33t/m3。
计算矿井储量，设计生产能力，服务年限？1.工业储量Z gZ g=8000x1800（1.8+1.9+2.1+1.6）x1.33=14172.48万t2.可采储量Z k永久煤柱损失按工业储量的5%计算：P=Z g x5%=14172.48x5%=708.624万tZ k=（Z g - P）xC=（14172.48 -708.624）x80%=10771.0848万t式中 P——永久煤柱损失；C——采区采出率，中厚煤层不小于80%。
3.矿井设计生产能力A按大型矿井服务年限的下线要求，T取60a，储量备用系数取1.4。
A=Z k/（Txk）=10771.0848/（60x1.4）=128.2272万t/a根据煤层赋存情况和矿井可采储量，按煤炭工业矿井设计规范规定，将矿井设计生产能力A 定位120万t/a，再计算矿井服务年限：T=Z k/（Axk）=10771.0848/（120x1.4）=64.1136a垂直断面法如图4-6，要设计一群重要建筑物的保护煤柱，保护等级为Ⅱ级，保护面积的平面形状为矩形，面积为100m×200m，长轴与煤层走向斜交 θ=60°。
煤层倾角a=30°，煤层在保护范围中央处的埋藏深度H0=250m．地面标高为零，松散层厚度h=40m，煤层厚度m=2.5m。
该地区的移动角参数为：β=55°，δ=γ=73°，ϕ=45°，用垂直断面法留设保护煤柱的方法和步骤如下:（1）确定受护边界。
通过建筑群的角点作平行于煤层走向和平行于煤层倾向的四条直线,两两相交得一矩形保护范围．查表4-2得围护带宽度s=15m，从矩形保护范围边界向外圈（2）过保护范围的中心o，作沿煤层走向和倾向的垂直剖面Ⅰ-Ⅰ、Ⅱ-Ⅱ；（3）在倾向垂直剖面上标出地表线，受护边界的位置m、n，松散层和煤层等，并标注出煤层倾角a=30°，煤层的厚度m=2.5m，煤层的埋藏深度H0＝250m，及简要的地层柱状图；（4）在受护边界点m、n作松散层移动角 ϕ=45°，与基岩面相交于m1、n1，再从m1、n1 点分别作基岩移动角 γ=73°和 β=55°，与煤层底板相交于m2、n2点，点m2、n2分别为沿煤层倾向剖面上保护煤柱的上下边界。
将m2、n2投影到平面图上，即得点M、N；（5）将平面图上Ⅰ-Ⅰ线与保护边界的交点q、k投影到走向剖面Ⅰ-Ⅰ上，得q、k点。
从q、k点以ϕ= 45o作直线，与基岩面相交于q1、k1。
再从q1、k1以基岩移动角 δ作斜线；（6）将Ⅱ-Ⅱ剖面上的m2、n2点分别水平投影到Ⅰ-Ⅰ上，与Ⅰ-Ⅰ剖面上从q1、k1点以δ做出的斜线相交，得q2、k2和q3、k3。
q2、k2为煤柱上边界线在Ⅰ-Ⅰ剖面上的投影，q3、k3为煤柱下边界线在Ⅰ-Ⅰ剖面上的投影；（7）将q2、k2和q3、k3分别投影到平面图上，得B、C、D、A，依次连接A、B、C、D各点形成的梯形，即为所求保护煤柱的平面图；（8）计算因留设保护煤柱而呆滞的煤量。
图4-7 用垂直法留设保护煤柱名词解释：1 井底车场：位于开采水平，井筒附近的一组巷道与硐室的总称。
2 轨距：指单轨线路上两条钢轨轨头内缘之间的距离3 道岔：是使车辆由一条轨道线路上转到另一条轨道线路上的装置4采区：在阶段内沿走向把阶段划分为若干具有独立生产系统的开采块段，每一开采块段称为一个采区。
5带区：由相邻较近的若干分带组成，并具有独立生产系统的开采区域叫带区。
6采煤方法：采煤工艺与回采巷道布置及其在时间上、空间上的相互配合。
7采煤工艺：采煤工作面各工序所用方法、设备及其在时间、空间上的相互配合。
8采区车场线路：是由甩车场（或平车场）线路装车站和绕道线路所组成水仓：水仓是由两个断面相同、间隔15-20M的航道组成，其中一条正常使用，另一条用于清理或维护。
9释ZDK622-4-12：窄轨单开道岔 600 mm轨距轨型为22 kg/m 4号辙叉角道岔曲线半径为12 m简答一．采煤方法选择的影响因素:1. 地质因素：1）煤层倾角；2）煤层厚度；3）煤层及围岩的岩性；4）煤层地质构造及可采块段大小；5）煤层的含水性、瓦斯涌出量及煤的自燃倾向性。
2.技术因素:1)技术发展和装备水平对采煤方法的选择影响很大。
2)采煤方法的选择时应考虑不同的装备水平工艺方式。
3)顶板管理和支护技术发展也影响采煤方法的选择。
4)各种不同类型的支架也是采煤法发生了变革。
3.经济与管理因素：不同的采煤工艺方式和不同的技术层次的采煤方法对管理水平的要求不提高了不少。
4.技术政策、法律和规程：选择采煤方法时，必须严格遵守国家当前发布或执行的相关技术政策。
二.矿井开拓方案可以通过综合评价优选的方法确定开拓方案，其具体步骤有哪些?答：1.建立评价体系，根据具体情况和侧重不同，开拓方案的综合评价指标要有矿井生产能力、第一水平服务年限、初期基建投资、矿井总基建费用、建井工期、吨煤成本、资源采出率、矿井工业系统可靠性、采掘机械化程度等。
2.对上述评价指标进行量化和正规化。
3.合理确定各评价指标的权重系数。
4.求各方案的综合评价值，据此确定选用方案。
三：井底车场的基本类型：立井分环形式（立式斜式卧式）和折返式（梭式尽头式）斜井井底车场（卧式立式）和折返式（折返式甩车场尽头式）四：采区车场设计要求答：（1）采区车场设计必须符合国家现行的有关规程，规范的规定。
（2）采区车场应满足采区安全生产通风运输排水行人供电及管线敷设等各方面要求（3）采取车场不知应紧凑合理，操作安全。
行车顺畅，效率高，工程量省，方便施工。
（4）采区车场装车设备和调车摘钩应尽量采用机械和电气操作。
五：井田划分的主要影响因素？答：划分井田时考虑的主要因素有：1实事求是，矿区的地质条件是划分井田的基础条件；2选择合适的矿区开发强度；3统一规划，正确处理深浅部各矿井的相邻关系；4选择合适的井口位置与工业场地；5为矿井的改扩建留有后备区；6统筹规划，全面规划，谋求综合经济效益最优化计算题某井田走向长度8000m，倾斜长度1800m。
井田内共有四层可采煤层，倾角均为150左右。
由上而下各煤层厚度为M1 :1.8m ，M2：1.9m， M3：2.1m， M4：1.6m。
平均容重为1.33t/m3。
计算矿井储量，设计生产能力，服务年限？1.工业储量Z gZ g=8000x1800（1.8+1.9+2.1+1.6）x1.33=14172.48万t2.可采储量Z k永久煤柱损失按工业储量的5%计算：P=Z g x5%=14172.48x5%=708.624万tZ k=（Z g - P）xC=（14172.48 -708.624）x80%=10771.0848万t式中 P——永久煤柱损失；C——采区采出率，中厚煤层不小于80%。
3.矿井设计生产能力A按大型矿井服务年限的下线要求，T取60a，储量备用系数取1.4。
A=Z k/（Txk）=10771.0848/（60x1.4）=128.2272万t/a根据煤层赋存情况和矿井可采储量，按煤炭工业矿井设计规范规定，将矿井设计生产能力A 定位120万t/a，再计算矿井服务年限：T=Z k/（Axk）=10771.0848/（120x1.4）=64.1136a垂直断面法如图4-6，要设计一群重要建筑物的保护煤柱，保护等级为Ⅱ级，保护面积的平面形状为矩形，面积为100m×200m，长轴与煤层走向斜交 θ=60°。
煤层倾角a=30°，煤层在保护范围中央处的埋藏深度H0=250m．地面标高为零，松散层厚度h=40m，煤层厚度m=2.5m。
