svs3020二次元操作手册
二次元说明书
YVM-CNC系列影像测量仪使用说明书东莞市源兴光学仪器有限公司目录一、仪器的规格以及相关技术参数 (1)二、仪器的结构及工作原理 (2)A.仪器整体结构示意图B.仪器数据接口示意图C.电脑机箱布置D.全自动影像仪工作原理三、仪器的安装 (4)A. 仪器使用环境B．仪器的安装四、仪器的操作方法 (4)五、仪器的维护与保养 (5)六、仪器出厂装箱清单 (6)七、软件操作说明部分（具体详见软件使用说明书）一、仪器的规格以及相关技术参数型号参数YVM3020CNC YVM4030CNC工作台X,Y轴行程300*200mm400*300mmZ轴行程(mm) 200调焦及辅助测量工作台尺寸606*406mm746*506mm传动方式伺服电机驱动数位测量系统光学尺解析度：X、Y、Z轴0.001mm测量软件一套UWC-4000控制盒一套影像描准系统1/2"（1/3选购）高清晰彩色摄像机变焦倍率镜头：0.7-4.5X(同轴光镜头选配)照明系统25路程控光源，24路表面光源和1路下光源均为LED冷光源，亮度可进行调节。
（标准配置为上光源8区段，下光源1区段）电气参数输入电压AC220V/AC110V、50-60HZ 外形尺寸(mm) 900*700*1900mm950*1000*1200mm 仪器重量400Kg 450Kg二、仪器的结构及工作原理A 仪器整体结构示意图1.机头外罩；2.程控光源及连续变倍镜头；3.工作台上板；4.工作台玻璃；5.X向前罩；6.X向电机轴；7.Y向外罩；8.Y向电机轴；9.手柄；10.大理石底座；11.底脚；12.大理石支承座；13.X向光栅尺；14.工作台中板；15.Y向光栅尺B仪器数据接口示意图C．电脑机箱布置电脑主要插入一张卡和一条线：一是黄色视频卡，外接CCD的视频接口；二是USB数据线，对接图二电脑的USB接口。
D．全自动影像仪工作原理影像测量仪使用本身的硬件（CCD，镜头、程控光源和视频数据线）将所能捕捉到的图象通过数据线传输到电脑的数据采集卡中，之后由软件在电脑显示器上建立成像测量系统界面，由操作员用鼠标在电脑上进行快速的测量。
二次元操作指导书
二次元操作指导书二次元操作指导书1. 二次元使用的基本参数1.1 二次元的型号：VMS2501.2 二次元的测量行程：250x150x2001.3 二次元的全机尺寸：1 000x650x16501.4 二次元的测量精度：（3+L/200)um1.5 二次元的机台称重：30kg1.6 二次元使用环境：电源供给：110V~220V±10% 50/60HZ使用温度：20±5°C使用湿度：45%-75%2. 目的确保产品数据的准确性以及二次元使用方法的规范性。
3.操作步骤3.1 首先拿无水酒精，用无尘布将二次元工作台面、电脑、二次元玻璃平面、镜头等其它位置擦拭干净，保持时时清洁3.2 然后检查二次元X轴、Y轴的运行轨道是否润滑，Z轴探头是否正常。
3.3 保养及检查OK后，先打开测量仪的主机箱电源开关和显示器的电源开关，再打开二次元电源开关ON/OFF和Toplamp/Bottomlamp，接着在电脑桌面上找到OVM测量软件，然后双击此测量软件图标，打开进入测量软件，方可测量。
3.4 根据图纸、产品形状与测量基准，选择相应的测量治具。
在我们选择测量治具时，治具不要有利角，以免划伤二次元的玻璃平面；测量时，产品要固定牢固，测量的光线度要调清晰，目视测量基准线的时候要保持平视；用探头测量时，Z轴下降力度要均匀，速度不要太快，将投影出来的产品线条调到最清晰状态即可开始测量；测量时，移动X轴和Y轴用力要均匀，防止测量工件移位导致测量误差。
3.5 最后我们测量完成时，保存和记录好测量数据，将二次元工作台面清理干净，X轴、Y轴调回到它们的机械原点，以免灰尘进入轨道。
3.6 二次元关机顺序，先关掉侧脸软件，再将二次元测量照明灯和电源关掉，最后将电脑关掉，并且断开测量设备上的电源。
4.注意事项4.1 测量过程中，产品或治具在运用时要轻拿轻放。
4.2 X、Y、Z轴的摇柄在操作是不要太用力，以免机器内部损坏。
工厂仪器二次元操作说明书
5．5另于待测产品位置依软件工具取点要注取点，踩一下脚踏开关进行取点确认，至取点完成，量测结束。（具体操作方法参照M2D使用说明）。
5．6将测量数据记录于零件/成品尺寸测量报告完成测量操作。
7，附件：
7．1量测/实验申请表；
7．2零件/成品Biblioteka 寸测量报告。3．2生技负责此仪器之维护工作.
4，参考文件：
4．1厂商提供之二次元产品说明书；
4．2厂商提供之测试软件M2D使用说明。
5，操作方法：
5．1开启电脑主机及二次元电源；
5．2点击电脑桌面之M2D图标进入二次元测量软件操作介面；
5．3将待测产品平行放置于二次元的工作台面上，向右旋转二次元操作面板上轮廓光源亮度调节旋钮（CONTOUR）及表面光源亮度调节旋钮(SURFACE)，旋转X/Y/Z轴传动摇柄左右/前后/上下调节至电脑测量软件上产品图像清晰可见。
二次元操作说明
编制人
罗磊
审核人
批准人
日期
2011.10.21
日期
日期
文件修改记录
文件编号
修改版本
修改页数
修改内容描述
修改人
批准人
生效日期
SOP-162
A1
1
修改全文
罗磊
1，目的：
为正确指导操作人员作业，提高工作效率，延长仪器寿命。
2，范围：
测量室管理人员及指定此仪器之操作人员。
3，责任：
3．1指定操作人员负责仪器之使用与保养工作；
6，仪器维护保养注意事项：
6．1操作环境应保持室温20±10℃，湿度60%±20%RH,避免光学零件表面受损，金属零件生锈，尘埃杂物落入运动导轨影响仪器性能
二次测量仪操作指引

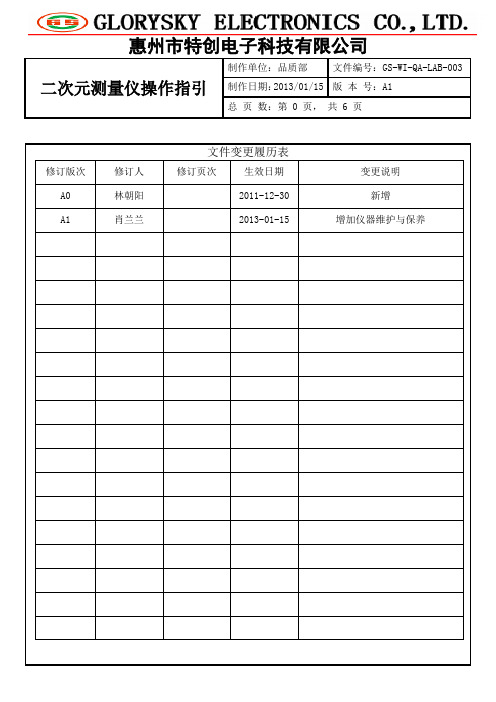

二次元测量仪操作指引制作日期：2013/01/15 版本号：A1总页数：第 0 页，共 6 页文件变更履历表修订版次修订人修订页次生效日期变更说明A0 林朝阳2011-12-30 新增A1 肖兰兰2013-01-15 增加仪器维护与保养二次元测量仪操作指引制作日期：2013/01/15 版本号：A1总页数：第 1 页，共 6 页1、目的规范二次元测量仪的操作，保证样品测量的准确性。
2、范围适用于本公司实验室二次元测量仪。
3、职责实验员：按本指引对样品进行相关测量，并判断结果。
工程师：负责对测量结果进行审核。
4、参考文件GS-WI-QA-LAB-001《物理实验室工作指引》。
5、仪器的工作原理及结构二次元测量仪操作指引制作日期：2013/01/15 版本号：A1总页数：第 2 页，共 6 页6、机台操作步骤6.1打开电源箱和控制箱电源，打开电脑并运行测绘软体；6.2旋转连续变倍物镜的倍率调节圈，选择适当的放大倍率；6.3打开透射光源后，将玻璃网格板置于工作台玻璃上，选择比例尺（比例尺的选取方法详见软体操作说明）。
注意：测量过程中，切不可改变变倍物镜的放大倍率！否则会出现错误的测量结果。
如果变焦物镜的倍率改变就必须重新选取比例尺！6.4将被测工件置于工作台玻璃中心位置附近，并调节需要的适当光源。
6.5调节Z轴升降手柄，使工件成像清晰。
通过测量软体，即可对工件的各尺寸参数进行测量。
7、软体操作步骤7.1 启动仪器操作步骤：7.1.1 打开仪器控制箱总电源开关，如上图①（总电源开关）所示。
7.1.2 打开电脑启动开关。
7.1.3 电脑启动后，桌面上双击快捷图示打开软体（注意：请勿重复点击）。
7.1.4 进入软体后，首先移动工作台，检查X、Y、Z三轴是否有数字显示及变化（图1所示）；图1 图27.1.5 确定镜头放大倍数与软体中的绘图面比例尺同步（一般：镜头刻度0.7与Scale-0、刻度1与Scale-1、二次元测量仪操作指引制作日期：2013/01/15 版本号：A1总页数：第 3 页，共 6 页刻度2与Scale-2、刻度3与Scale-3、刻度4与Scale-4、刻度4.5与Scale-5相对应）如图2所示。
二次元操作指导书
二次元操作指导书1.目的规范仪器的使用方法,使其得以正确有效的维护,从而保证测量精度,延续仪器使用寿命.2.范围适用于本厂需要使用到本仪器的操作人员.3.操作步骤3.1开启电脑,打开仪器开关及Easson-2D测试系统,用玻璃校正比例尺,验证其准确性.3.2将样品借助辅助块规摆正基准置放于玻璃工作台面上,打开上下光源开关,调节焦距至最佳(影像最清晰)状态.3.3利用工作台纵、横向读数系统进行测量，或照工件绘图后，转入AUTOCAD中进行标注测量。
3.3.1将样品基准面调整至与工作台移动方向平衡,用影像视窗上的十字线对准工件被测尺寸一端,将X 或Y轴置零后,用十字线对准工件被测尺寸的另一端,这时X或Y轴所显示的数值,即为被测长度的实际值,也可随意摆放,取测试系统中各快捷键直接构造测量.3.3.2将样品基准面调整至与工作台移动方向平衡,样品位置可随意放置,照工件绘出实物图形,转入AUTOCAD中,使用AUTOCAD各相关命令将其图形数据标注出来,该数据即为样品实际尺寸.3.4仪器使用完毕后,将工作台移动至与Z轴同心处,同时将Z轴归位摇至中心位置,关闭仪器上下光源,退出Easson-2D测试系统,再关闭测量仪器及电脑电源.4. 维护保养4.1每天擦仪器一次,长期未使用关态下加盖防尘罩.4.2每周对仪器X、Y、Z轴摇动杆、转动轴等行程位加润油及金属工作台擦涂防锈油。
4.3需保持室内清洁干燥,且室温为20℃±5℃,湿度低于60%.5．注意事项5.1在玻璃平台上摆放样品时,需轻拿轻放,以避免划花或损坏镜面.5.2禁止将X、Y、Z轴摇至极限距离。
5.3注意在开启或关闭仪器时需先将仪器上下光源开关调为最小.5.4较长时间离开机器或使用完毕需关掉电源.5.5测量机工作台置放物品限载重为20kg以内.6．参考资料:仪器使用说明书.。
SP3020作业指导书
一、目的：使操作员能正确掌握仪器的使用及维护与保养。
二、适用范围：怡信-SP3020二次元影像测量仪三、职责1、操作员负责仪器的使用及日常保养与维护；2、品质部负责操作员的培训及仪器的定期校验。
四、工作环境1、室温：20℃±5℃2、湿度：≤70%3、电源：210～230V，50～60HZ 1、操纵杆，操作杆左左摆动，工作台X轴左右移动；操作手柄前后摆动，工作台Y轴前后移动； 操作手柄顺时针旋转，镜头Z轴向上移动，操作手柄逆时针旋转，镜头Z轴向下移动。
注：操纵杆摆动或旋转幅度越大工作台或镜头移动速度越大。
2、调速旋钮，运行程序时，顺时针旋转速度增大，反之速度减小。
3、操纵盒电源开关，灯亮，操纵盒操作有效。
4、快速移动开关，灯亮工作台快速移动。
5、无效按键，由于仪器类型不同，该按键无效。
6、X、Y、Z轴锁定键，灯亮，轴锁定。
7、急停按钮五、操纵盒说明1234567六、仪器使用1、开机1.1、打开仪器及电脑电源1.2、打开电脑桌面Ensson 2D程序，进入软件工作界面。
2、影像校正2.1、自动校正进入软件工作界面，系统自动弹出“开机准备”窗口，选择“自动校正”项或选择功能区校正处理｜影像校正项，进行自动校正。
注：自动校正需关闭操纵盒电源开关。
2.2、手动校正选择功能区校正处理｜影像校正项，调节镜头要使用的倍率，选择工作台右上角校准片上合适大小的标准圆，分别把影像区的3个指示圆移动到标准圆上，点击鼠标左键，最后按右键结束，如果校正成功会出现校正成功对话框，反之需重新手动校正。
4、测量4.1 见怡信《影像测量仪用户手册》。
5、关机5.1、关闭程序5.2、关闭主机及电脑电源七、仪器的维护与保养1、测量完成后保持工作台面清洁2、禁止在工作台上托动零件，防止刮伤工作台玻璃。
3、把Z轴调低时，注意不能让零件顶到镜头，以免影响精度或损坏镜头。
4、移动工作台时不要用力过猛，以免撞伤工作台限位块引起精度下降。
SVS SV-PRO可编程多媒体中央控制系统操作使用手册
SVS（迅控）——SV-PRO可编程多媒体中央控制系统——安装使用手册SV-PRO可编程多媒体中央控制系统安装使用手册2003 [09]第一章、注意事项： (4)第二章、产品简介 (4)概述 (4)第三章、设备包装说明 (5)第四章、中控前面板图 (6)第五章、系统主机、电脑的连接 (6)第六章、应用设备连接示意图 (7)第七章、红外发射棒的连接 (8)第八章、投影机控制线连接： (8)第九章、触摸屏、接收器使用说明 (8)1.1外观 (8)1)显示区域 (8)2)电源接口 (8)3)串行接口 (9)4)红外发送接收接口 (9)5)复位键 (9)6)升级键 (9)7)电池充电孔 (9)1.2面板尺寸 (9)1.3技术参数 (10)第十章、可编程软件的使用说明 (10)2.1功能简述 (10)2.2界面设计的基本元素 (11)2.3操作画面 (12)2.4属性说明 (12)2.5菜单说明 (15)2.6创建一个工程的步骤 (16)2.7下载工程到控制器的步骤 (16)2.8使用技巧 (17)第十一章、编程举例 (17)3.1新建工程页面的示例 (17)3.2新建工程图标的示例 (19)3.3新建工程按键的示例 (19)3.4新建工程时钟的示例 (21)第十二章、RFGW无线收发器及编程软件 (23)1、接收器安装 (23)1)接收器外观 (23)2)电源接口 (23)3)通讯口 (23)4)复位按键 (24)5)下载按键 (24)6)信号灯 (24)7)电源灯 (24)8)天线 (24)1.2接收器面板尺寸 (24)1.3接收器技术参数 (24)2、接收器可编程软件的使用说明 (25)2.1功能简述 (25)2.2界面设计的基本元素 (25)2.3操作画面 (26)2.4工程按键 (26)2.5代码表区域 (27)2.6宏定义区域 (29)2.7菜单说明 (29)第十三章、主控机系统各项参数 (29)1.注意事项 (30)第十四章、本手册说明 (30)概述感谢您购买和使用本公司的产品，在使用本机前请细阅这本用户手册以便能正确使用并且请妥善保存这本手册万一有不了解或故障时这本手册会带给您很大的帮助。
二次元操作指导书--范文
二次元操作指导书—范文1. 目的：规范二次元的正确使用、维护及保养性能. 提高公司产品质量。
使品管员能熟练掌握仪器的使用操作步骤2. 范围：品质部二次元操作3. 责任：部门主管:负责培训新进员工正确操作步骤品管员:正常按操作步骤使用，负责机器维护及保养，并填写维护及保养记录表。
4. 定义：(无)5. 操作步骤及注意事项：5.1仪器测量方法：影像测量分为三种方式：轮廓测量，表面测量，Z 轴测量。
5.1.1轮廓测量：就是测量工件的轮廓边缘，一般采用底部的轮廓光源，需要时可加表面光做辅助照明，让被测边线更加清晰，有利于测量。
5.1.2表面测量：表面测量是影像测量的主要功能，凡是能看到的物体表面圆形尺寸，在表面光源照明下，二次元几乎全部能测量。
5.1.3轴测量：当配上高倍物镜、有足够瞄准与定位精度时，二次元就可以作Z 轴测量，如测量工件的台阶高度、暗孔深度，测量时使用表面光照明。
5.2软件的运用5.2.1打开运用软件M2D....5.2.2点测量：按点量测按钮“点”或菜单之，开始采点：a 、第一种方法：按“√”键采点，如果为M2D 软件或者是M2D-IMG 十字线寻边软件，则只用第一种方法。
b ，然后从影像区的暗区拖到明区，或者从明区拖到暗区，然后双击鼠标左键则系统会采明暗交接的点。
说明：量测一个点可采（1-300）个点，所采点数由自行调整。
按“▲”和“▼”键可增加减少点数。
也可以设置固定的量测点数，操作方法：选择菜单的弹出对话框，操作者可自行修改。
5.2.3线量测：点击量测按钮“线”或菜单之，通过采点来量测直线，采点方法与点量测时介绍的一样。
5.2.4圆量测：点击量测按钮“圆”或菜单之，通过采点来量测直线，采点方法同上。
5.2.5弧量测：点击量测按钮“弧”或菜单之，通过采点来量测直线，采点方法同上。
5.2.6其它类量测，如椭圆量测，矩形量测，角度量测，距离量测可根据以上的操作方法，点击相应的按钮或菜单之“相应的量测”，采点方法同上。
二次元测量仪安全操作规程
实业有限公司版 次 A0 二次元操作指导书页 次2 / 2一、目的确保影像测量仪在测量过程中输出有效、准确的检测结果，为产品的测量作出可信的判定，延长仪器的使用寿命。
二、范围适用于本公司影像测量仪的操作。
三、 职责3.1 只有经过培训合格者且经授权后才能对本仪器进行操作。
并且要严格按照本规程来进行试验操作。
四、操作步骤4.1 打开电脑主机及显示器电源开关，进入WindowsXP 操作界面，双击M2D-AT 图标，进入软件的操作界面。
4.2倍数的选取：根据被测物体的大小然后通过旋转CCD 上的转动装置来选择与之最适合的倍数（0.7，1，2）例如实物较小就可以选择高倍率来进行操作。
4.3具体操作：首先打开电源开关，之后打开底光灯（必要时打开顶光灯），将光学标准片正放与载物玻璃板上，通过旋转Z 轴升降手柄，把影像调整到最清晰的程度，通过旋转X ，Y 轴控制手柄来使光标到达指定位置，等十字光标成红线闪烁时即可取点。
4.4 根据需要，在菜单栏选择合适的测量工具进行测量。
4.5软件间的转换：根据需要，必要时要将所测绘图元载入到CAD 软件里进行编辑和处理。
在菜单栏中的直接选择 “AutoCAD “选项,将所测图形直接转换到AutoCAD 系统进行所需要的操作。
五、维护和保养5.1测量完成后要在载物玻璃台擦拭保洁,定期向X 、Y 、Z 各轨道面上注润滑油。
5.2若发现仪器在使用中有故障或其他异常，应停此操作,并及时向计量人员反馈。
不得私自对仪器进行拆卸。
5.3本仪器应每年至少检定一次。
电源 底光灯顶光灯。
EV-3020作业指导书
二、适用范围：怡信-SP3020二次元影像测量仪三、职责1、操作员负责仪器的使用及日常保养与维护；2、品质部负责操作员的培训及仪器的定期校验。
四、工作环境1、室温：20℃±5℃2、湿度：≤70%3、电源：210～230V，50～60HZ 一、目的：使操作员能正确掌握仪器的使用及维护与保养。
六、仪器使用1、开机1.1、打开主机及电脑电源1.2、打开电脑桌面Ensson 2D程序，进入软件工作界面。
2、影像校正2.1选择功能区校正处理｜影像校正项，调节镜头要使用的倍率，选择校准片上合适 大小的标准圆，分别把影像区的3个指示圆移动到标准圆上点击鼠标左键，最后按 右键结束，如果校正成功会出现校正成功对话框，反之需重新手动校正。
3、测量3.1 见怡信《影像测量仪用户手册》。
4、关机4.1、关闭程序2.2、关闭主机及电脑电源五、仪器介绍1、Z轴操作手柄，Z轴手柄顺时针旋转， 镜头Z+方向移动，Z轴手柄逆时针旋 转，镜头Z-方向移动。
2、CCD镜头3、Y轴快速移动杆，Y轴快速移动杆松开 工作台Y方向可快速托动,测量时请使 用操作手柄操作，移动杆锁紧。
4、Y轴操作手柄，Y轴手柄顺时针旋转， 工作台Y+方向移动，Y轴手柄逆时针旋 转，工作台Y-方向移动。
5、X轴操作手柄，X轴手柄顺时针旋转， 工作台X-方向移动，X轴手柄逆时针旋 转，工作台X+方向移动。
6、X轴快速移动杆，X轴快速移动杆松开 工作台X方向可快速托动，测量时请使 用操作手柄操作，移动杆锁紧。
7、工作台134562Y+Y-X+X-Z-Z+7编制: 审核: 批准:。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
svs3020二次元操作手册
1、svs3020二次元操作接通电脑和从标量测机的电源，打开电脑，启动MSU25D系统进入测量界面。
2、svs3020二次元操作待测物放到玻璃平台上，调整倍率以确定显像范围，调节光源明亮度及清晰度来显影图象。
3、svs3020二次元操作使用工具栏：点、线、圆、弧等工具进行测量。
(1)svs3020二次元操作界面简介：
右下侧功能设定视窗：红色显示点测定，NUM蓝色显示1(点数)，Input点输入(点抓取)等同于脚踏板、Recall要素呼出、Cancel取消上一点操作(如果是一点，则无法取消)，Memo要素记忆，Quit退出此功能，X，Y，Z为十字光标对应的坐标点。
可选择单位mm/inch(英寸)、坐标系XYZ/RAZ(极坐标系)、面X-Y/斜面、坐标显示方式MCS机械坐标WCS工件业标。
（2）右上侧绘图显示视窗：图标工具依次为还原、选取、缩放、平移、框选放大、上色、删除、开档、存档，等同于右键里的图形编辑。
（3）左下侧测定值显示视窗：显示选择的尺寸计算里的参数，点击右键可对数据进行编辑及打印。
4、svs3020二次元操作尺寸计算工具：单距(X、Y)、差距(XD、YD)、D1直径、R半径、E面积、F真圆度、LC距离、点数，点击
确定键，则选择的尺寸仅用一次；点击确定存档键，则选择的尺寸存档保留，可多次使用。
（3）点测定：点击工具栏的点测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入。
左下侧测定值显示视窗将显示测定的点。
（4）投影线测定：点击工具栏的线测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，选择两点或多点都可，左下侧测定值显示视窗将显示测定的线的所选参数的结果。
（5）投影圆测定：点击工具栏的圆测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，选择三点或多点都可，左下侧测定值显示视窗将显示测定的圆的所选参数的结果。
（6）弧要素测定：同投影圆测定。
5、svs3020二次元操作使用快速工具：点、线、多段线、圆、弧、多段弧，多弧取圆
（1）尺规校正：做尺规教正后不得调节光源强度和焦距(倍率)否则，测量结果不准确。
放产品于适当位置，可通过两个旋纽，左前方的可调节前后距离，右上方的可调节左右距离。
（2）选择适合的倍率，可通过镜头上方的两个焦距来调节倍率，上方的是粗焦距，调节大倍率的，下方的是细焦距，调节小倍率的。
svs3020二次元操作就完成了。
