导线检验标准
导线检验标准
修订记录一、制定目的：规范导线原材料检查标准及检查方法，以保证导线来料品质。
二、合用范围：合用公司所有导线。
三、检查频率：参考《进料检查工作指示》（文献编号：NW-QA-SOP-006）与《零缺陷抽样检查工作指示》（文献编号：NW-QA-SOP-027）。
四、检查所需工具与仪器：4.1 卡尺；4.2 钢尺；4.3 万用表；4.4 弹簧秤；4.5 内阻测试仪五、检查依据：导线线来料检查标准、样品、图纸及其它相关文献如：内部联络单、异常单等；六、检查项目与检查方法七、说明1、Y－Yes，公司规定测试项目；O－Optional，公司希望供应商可以提供此信息；2、公司没有检测的项目，以供应商提供的数据作为参考；3、供应商提供的且为公司应检测的项目，标准按规定严格的一方执行。
八、附件8.1 PVC电子线外径参数表UL1007电子线外径参数表UL1571电子线外径参数表UL1015电子线外径参数表8.2 硅胶线外径参数表特软硅胶线8.3 导线拉拔力测试参数表8.4 导线内阻理论值参数表8.5 MID电池系列用导线示意图序号名称示意图供应商联威1 UL1007 -22AWG 导线2 UL1571 -26AWG 导线3 UL1571 -26AWG 导线4 UL1571 -26AWG 导线5 UL1007 -24AWG 导线6 UL1007 -24AWG 导线7 UL1007 -24AWG 导线8 UL1007 -24AWG 导线9 UL1007 -20AWG 线/ UL1007 -24AWG 导线10 UL1007 -24AWG 导线11 UL1007 -24AWG 导线12 UL1007 -24AWG 导线13 UL1007 -24AWG 导线14 UL1007 -24AWG 导线15 UL1007 -24AWG 导线16 UL1007 -24AWG 导线17 UL1007 -24AWG/ UL1571 -26AWG 导线18 UL1007 -24AWG 导线19 UL1007 -24AWG 导线20 UL1007 -24AWG 导线21 UL1007 -24AWG 导线22 UL1007 -24AWG/ UL1571 -26AWG 导线23 UL1007 -24AWG 导线24 UL1007 -24AWG 导线25 UL1007 -24AWG 导线26 UL1007 -24AWG 导线27 UL1007 -24AWG/ UL1571 -26AWG 导线28 UL1007 -24AWG/ UL1571 -26AWG 导线29 UL1007 -24AWG 导线30 UL1007 -24AWG 导线31 UL1007 -24AWG 导线32 UL1007 -24AWG 导线33 -24AWG导线34 UL1007 -24AWG 导线35 UL1007 -24AWG/ UL1571 -26AWG 导线36 UL1007 -24AWG 导线37 UL1571 -26AWG 导线38 -26AWG导线39 UL1571 -26AWG 导线40 UL1007 -24AWG 导线41 UL1007 -24AWG 导线42 UL1007 -24AWG 导线43 UL1007 -24AWG 导线44 -22AWG导线45 UL1007 -22AWG 导线。
kc补偿导线检验标准
kc补偿导线检验标准一、导线的外观检查1. 导线表面应平整光滑，无明显变形、缺槽和切口等物理损伤。
2. 导线表面不得有锈蚀、氧化、脱漆、腐蚀等现象。
3. 导线的颜色应一致，不得出现色差、色斑等问题。
4. 导线上不得有明显的凹凸、破碎、断裂等情况。
二、导线的尺寸检测1. 检查导线的直径，应符合国家相关标准的要求。
2. 导线的截面积应与设计参数相符，不得超出允许的误差范围。
3. 检测导线的长度，应符合设计要求。
4. 查验导线上的刻度，应准确清晰，无模糊、缺失或重叠等情况。
三、导线连接件的检验1. 检查导线连接件的材质，应符合设计要求，不得出现质量不合格的情况。
2. 导线连接件的接触电阻应在合理范围内，不得超出标准限制。
3. 监测导线连接件的紧固力，确保连接牢固，不得出现松动或脱落等问题。
四、导线的导通性能检测1. 检测导线的绝缘电阻，应符合所需标准，不得存在电流泄漏或短路等情况。
2. 导线的电阻应符合设计参数，不得超出允许的误差范围。
3. 导线的功率损耗应在设计范围内，不得超过所允许的限值。
五、导线的耐压性能检验1. 检查导线的绝缘层，确保无明显的破损、剥离或老化等现象。
2. 导线的耐压测试应在规定电压范围内，不得出现击穿或闪络等问题。
3. 检验导线在高温、低温、潮湿等环境下的耐压能力，确保其稳定性和可靠性。
六、导线的抗风荷载能力检测1. 检测导线的抗拉强度，确保其能承受额定风压下的力量。
2. 导线的挠度应在允许的范围内，不得超出规定限制。
3. 导线在风沙环境下的耐久性应符合设计要求，不得出现严重损伤或脆化。
以上为《kc补偿导线检验标准》的要求，仅供参考。
在实际检验过程中，还需根据具体情况进行补充和细化，以确保导线的质量和可靠性。
各相关单位应按照标准要求进行检测，并及时处理不合格情况，以保证电力系统的安全运行和可靠供电。
注意：本文档仅为KC补偿导线检验标准的内容，禁止出现与主题无关的内容。
本文档中所述标准仅供参考，请根据实际情况进行具体操作和判断。

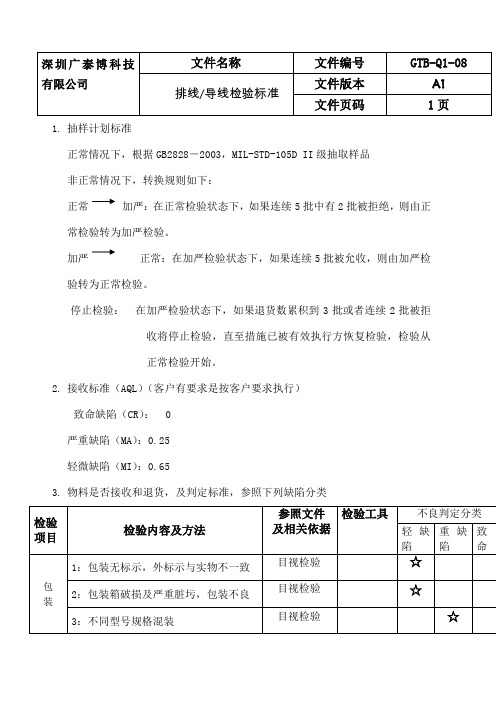

排线,导线检验标准
1. 抽样计划标准
正常情况下，根据GB2828－2003，MIL-STD-105D II 级抽取样品 非正常情况下，转换规则如下： 正常
加严：在正常检验状态下，如果连续5批中有2批被拒绝，则由正
常检验转为加严检验。
加严
正常：在加严检验状态下，如果连续5批被允收，则由加严检
验转为正常检验。
停止检验： 在加严检验状态下，如果退货数累积到3批或者连续2批被拒
收将停止检验，直至措施已被有效执行方恢复检验，检验从正常检验开始。
2. 接收标准（AQL ）（客户有要求是按客户要求执行）
致命缺陷（CR ）： 0 严重缺陷（MA ）：0.25 轻微缺陷（MI ）：0.65
3. 物料是否接收和退货，及判定标准，参照下列缺陷分类
制订：审核：批准：。
导线检验方法及端子压接要求
导线检验方法及端子压接要求导线是电气传输中的重要元素，其连接质量直接影响着电气设备的正常运行和使用寿命。
为了确保导线连接的质量和稳定性，需要对导线进行检验，并按照要求进行端子压接。
一、导线的检验方法1.外观检查：检查导线表面是否有氧化、腐蚀、变形等现象。
若有异常现象应及时更换导线。
2.尺寸检查：测量导线的截面面积和长度是否符合标准要求。
3.电气性能检查：使用万用表或电阻测量器测量导线的电阻值，确保导线的电导率正常。
1.确保导线端部整齐：在进行端子压接之前，应首先确保导线的端部整齐，没有松散的纤维和刺穿的导线。
2. 线端长度：导线端子的长度一般应满足端子插入端子盒的要求，通常为10-15mm。
3.压接工具的选择：应选用合适的压接工具，如压接钳或压接机等。
压接工具应与导线相匹配，确保压接质量。
4.压接力度：压接力度应适中，过大易导致导线变形，过小则容易产生接触不良，影响电流传输。
5.端子压接方式：端子的压接方式可以分为冷压接和热压接两种。
冷压接适用于铜制导线，热压接适用于铝制导线。
6.端子压接质量检查：压接完成后，应使用万用表或电阻测量器进行端子压接质量检查，确保接触性良好。
三、导线的保养与维护1.定期清洁导线表面：导线表面会因为灰尘、污垢等因素而产生电阻，影响导线的传导能力。
因此，应定期清洁导线表面，确保导线正常运行。
2.导线固定：导线在运行过程中，可能会受到振动和外力的作用，因此应进行固定，避免导线松动或脱落。
3.导线保护：在特殊环境条件下，如潮湿、腐蚀等环境，需要加装导线保护套或涂覆防护漆等措施，以延长导线的使用寿命。
综上所述，导线的检验方法及端子压接要求对于确保导线连接质量和稳定性至关重要。
除了按照要求进行检验和压接之外，还要注意导线的保养与维护，以确保其正常运行和延长使用寿命。
电线检测标准
电线检测标准电线是现代社会中不可或缺的一种基础设施，它们承载着电力、通讯等重要功能。
然而，由于电线在使用过程中会受到各种外部因素的影响，因此需要进行定期的检测以确保其安全可靠运行。
本文将介绍电线检测的标准及相关内容，以便于广大工程师和相关人员能够更好地了解电线检测的要点和方法。
首先，电线检测的标准主要包括以下几个方面，外观检测、绝缘电阻检测、电气性能检测、耐压测试等。
外观检测主要是通过目视检查电线的外观是否有明显的损坏、老化、变形等情况，以及连接部位是否牢固。
绝缘电阻检测则是通过特定的仪器对电线的绝缘电阻进行测试，以判断绝缘是否完好。
电气性能检测则是通过测试电线的导通性、电阻等电气参数来评估其电气性能。
耐压测试则是对电线进行一定电压的加载，以观察其是否能够正常工作。
在进行电线检测时，需要注意以下几点，首先，要选择合适的检测设备和工具，确保其准确性和可靠性。
其次，要严格按照相关标准和规范进行检测，不得随意更改检测方法或参数。
再次，要对检测结果进行准确记录，包括检测时间、地点、方法、结果等信息。
最后，对于检测结果异常的电线，要及时进行修理或更换，以确保电线的安全可靠使用。
除了以上所述的标准和注意事项外，电线检测还需要具备一定的专业知识和技能。
因此，进行电线检测的人员需要接受相关的培训和考核，取得相应的资质证书方可从事相关工作。
此外，还需要不断学习和更新相关知识，以适应不断变化的技术和标准。
总之，电线检测是确保电线安全可靠运行的重要环节，其标准和要求对于保障人们的生命财产安全具有重要意义。
希望本文所述内容能够对广大工程师和相关人员有所帮助，促进电线检测工作的规范化和标准化，为社会的发展和进步作出贡献。

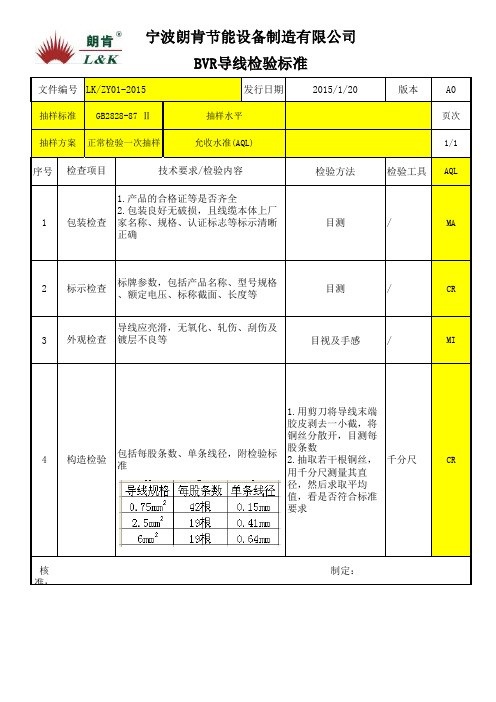

BVR导线检验标准
发行日期2015-1-20版本序号检验方法检验工具
1目测/
2目测/3目视及手感/
4 1.用剪刀将导线末端胶皮剥去一小截，将铜丝分散开，目测每股条数
2.抽取若干根铜丝，用千分尺测量其直径，然后求取平均值，看是否符合标准要求
千分尺 核准： 制定：
抽样水平允收水准(AQL)
技术要求/检验内容
LK/ZY01-2015
页次1/1
检查项目文件编号抽样标准GB2828-87 Ⅱ 正常检验一次抽样
抽样方案
CR
MI
MA
标牌参数，包括产品名称、型号规格、额定电压、标称截面、长度等导线应亮滑，无氧化、轧伤、刮伤及镀层不良等
1.产品的合格证等是否齐全
2.包装良好无破损，且线缆本体上厂家名称、规格、认证标志等标示清晰正确
宁波朗肯节能设备制造有限公司
BVR导线检验标准
CR
AQL
A0
包括每股条数、单条线径，附检验标准
标示检查
外观检查包装检查构造检验。
电线、电缆现场验收标准
电线、电缆现场验收标准【1】导体电阻、耐压试验、绝缘电阻、结构尺寸检查、标志检查
一、电线进场验收标准
1、电线应有出厂质量证明文件
包括合格证（合格证有生产许可证编号和“CCC”认证标识，检验报告“CCC”认证证书）。
电线质量证明文件为原件，如果是复印件，复印件和原件内容一致，并加盖原件存放单位的公章，注明原件存放处，并有经办人签字和时间。
生产厂家要有企业法人营业执照
2、验收标准
（1）电线绝缘皮标识清楚，标识间距不小于1米，要注明生产厂名、规格型号、额定电压和“CCC”认证标识，标识要字迹清晰，用浸有汽油或酒精的棉布以1m／min速度匀速连续擦拭5次，字迹应清晰可辨
（2）检测电线线径和绝缘皮厚度（见下表）
(3)测量线皮绝缘电阻值，将电线浸在水中24小时，用750V绝缘摇表遥测。
阻值大于0.5MΩ。
(4)线芯不能松动。
(5)检验电线长度偏差。
(6)称重
二、电缆进场验收标准
1、电缆应有出厂质量证明文件，包括：合格证、厂家检测报告。
2、电缆质量证明文件应为原件。
3、电缆绝缘皮标识清楚，标识间距不大于1米，要标明生产厂名、规格型号和
米数，标识要字迹清晰，用浸有汽油或酒精的棉布以1m／s的速度匀速连续擦拭5次，字迹仍清晰可辨。
4、检查线芯的股数和单股线芯的直径（见下表）
5、测量电缆绝缘皮的绝缘电阻值，用1000V绝缘摇表摇测，阻值大于10MΩ。
电线检验标准
电线检验标准
一．检验项目
外观，性能，安全指标
二．抽样方法
严格按GB/T2828.1—2003一般检查水平Ⅰ进行抽样
三．使用仪器，器材
游标卡，千分尺，闪络击穿试验仪
四．判据
1．绝缘层均匀，平整光滑，无气泡,无凹凸及无气孔。
2．印刷标志齐全，认证标志齐全,引字清晰，手擦十次后依然清晰。
3．导线颜色符合图纸或生产单要求。
4．电线号，导体线芯，绝缘层最薄点厚度,外径上下限截面符合GB/T2828.1—2003标准。
5．导线之间承受2400V/min，(VDE电线用4150V∽/5mA.2s)，导体与外壳之间承受4150V/5S的高压无闪烁击穿。
6．地线颜色为黄绿混色，任一种颜色比例不小于30%且不大于70%。
7．有特殊要求的物料按生产单或持殊文件要求检验。
五．检验方法
1．用眼睛检查外观,地线的颜色、剥线长度是否符合要求。
2．用游标卡，千分尺测量导体厚度，计算导体截面积。
3．将试验仪调至2400V，调定时在1min（VDE：4150V/2S），然后进行耐压试验。
4．抽取2M导线，量度其电阻，其电阻值不应该超过0.1Ω。
电线缺陷分类。
常用电线检测标准以及编号
常用电线检测标准以及编号1. 引言电线是电力传输和配电系统中不可或缺的组成局部。
为了确保电力系统的平安性和可靠性，电线的质量和可靠性必须得到保证。
电线的检测标准以及相应的编号是保证电线质量和可靠性的重要依据。
本文将介绍一些常用的电线检测标准以及相应的编号，以供参考。
2. 常用电线检测标准2.1 国际电工委员会〔IEC〕标准国际电工委员会〔International Electrotechnical Commission，简称IEC〕是制定国际电工标准的机构之一。
以下是一些常用的IEC标准：•IEC 60227：用于额定电压不超过450/750V的绝缘电线的标准。
•IEC 60228：用于金属导体的绝缘电缆的标准。
•IEC 60332：用于电线电缆的火焰传播特性的试验方法的标准。
•IEC 60335：用于家用和类似用途的电器、电器工具和类似产品的平安标准。
2.2 美国电气和电子工程师学会〔IEEE〕标准美国电气和电子工程师学会〔Institute of Electrical and Electronics Engineers，简称IEEE〕是一个国际性的专业学术组织，制定并推广电气和电子工程领域的标准、推荐做法和指南。
以下是一些常用的IEEE 标准：•IEEE 383：用于电线电缆绝缘材料的试验方法及要求的标准。
•IEEE 1202：用于电线电缆的垂直燃烧试验的标准。
•IEEE 1580：用于海洋电线电缆的电气特性和物理特性的标准。
2.3 国家标准各国家也都有自己的电线检测标准，以下是一些常用的国家标准：•GB/T 528：用于电线电缆耐火试验的标准。
•GB/T 5023：用于额定电压0.6/1kV或以下的橡套电缆和绝缘电线的标准。
•GB/T 19666：用于应变线和导电橡胶线的试验方法和要求的标准。
3. 电线检测标准编号电线检测标准的编号通常由标准制定机构分配，以便于标识和管理。
以下是一些常见的电线检测标准编号的例如：•IEC 60227-1:2024：IEC 60227系列标准中的第1局部，在2024年发布。
导线、排线-来料检验规范
1目的
本检验规范的目的是保证本公司所购导线、排线的质量符合要求。
2适用范围
本检验规范适用于本公司生产产品无特殊要求导线、排线。
3规范内容：
3.1测试工量具及仪表：数字万用表，游标卡尺，
3.2缺陷分类及定义：
A类：单位产品的极重要质量特性不符合规定，或者单位产品的质量特性极严重不符合规定。
B类：单位产品的重要质量特性不符合规定，或者单位产品的质量特性严重不符合规定。
C类：单位产品的一般质量特性不符合规定，或者单位产品的质量特性轻微不符合规定。
3.3判定依据：抽样检验依样品为标准：
3.4检验项目、标准、缺陷分类一览表
4参照文件:
《来料检验控制程序》
《电子产品（包括元器件）外观检查和尺寸检验规范》5相关记录与表格《进货检验报告》
《品质异常联络单》。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
修订记录
一、制定目的：
规范导线原材料检验标准及检验方法，以确保导线来料品质。
二、适用范围：
适用公司所有导线。
三、检验频率：
参考《进料检查工作指示》（文件编号：NW-QA-SOP-006）与《零缺陷抽样检查工作指示》（文件编号：NW-QA-SOP-027）。
四、检验所需工具与仪器：
4.1 卡尺；4.2 钢尺；4.3 万用表；4.4 弹簧秤；4.5 内阻测试仪
五、检验依据：
导线线来料检验标准、样品、图纸及其它相关文件如：内部联络单、异常单等；
七、说明
1、Y－Yes，公司要求测试项目；O－Optional，公司希望供应商能够提供此信息；
2、公司没有检测的项目，以供应商提供的数据作为参考；
3、供应商提供的且为公司应检测的项目，标准按要求严格的一方执行。
八、附件
8.1 PVC电子线外径参数表
8.2 硅胶线外径参数表
8.3 导线拉拔力测试参数表
8.4 导线内阻理论值参数表
文件名称导线来料检验标准版次：A3
7 28AWG 0.2390 mΩ/mm 23.9 mΩ
8 30AWG 0.3810 mΩ/mm 38.1 mΩ
8.5 MID电池系列用导线示意图
序号名称示意图
供
应
商
联
威
1 UL1007 -22AWG 导线
2 UL1571 -26AWG 导线
3 UL1571 -26AWG 导线
文件名称导线来料检验标准版次：A3
4 UL1571 -26AWG 导线
5 UL1007 -24AWG 导线
6 UL100
7 -24AWG 导线
7 UL1007 -24AWG 导线
文件名称导线来料检验标准版次：A3
8 UL1007 -24AWG 导线
9 UL1007 -20AWG 线/ UL1007 -24AWG 导线
10 UL1007 -24AWG 导线
11 UL1007 -24AWG 导线
文件名称导线来料检验标准版次：A3
12 UL1007 -24AWG 导线
13 UL1007 -24AWG 导线
14 UL1007 -24AWG 导线
15 UL1007 -24AWG 导线
文件名称导线来料检验标准版次：A3
16 UL1007 -24AWG 导线
17 UL1007 -24AWG/ UL1571 -26AWG 导线
18 UL1007 -24AWG 导线
19 UL1007 -24AWG 导线
文件名称导线来料检验标准版次：A3
20 UL1007 -24AWG 导线
21 UL1007 -24AWG 导线
22 UL1007 -24AWG/ UL1571 -26AWG 导线
23 UL1007 -24AWG 导线
文件名称导线来料检验标准版次：A3
24 UL1007 -24AWG 导线
25 UL1007 -24AWG 导线
26 UL1007 -24AWG 导线
27 UL1007 -24AWG/ UL1571 -26AWG 导线
文件名称导线来料检验标准版次：A3
28 UL1007 -24AWG/ UL1571 -26AWG 导线
29 UL1007 -24AWG 导线
30 UL1007 -24AWG 导线
31 UL1007 -24AWG 导线
文件名称导线来料检验标准版次：A3
32 UL1007 -24AWG 导线
33 UL1571 -24AWG 导线
34 UL1007 -24AWG 导线
35 UL1007 -24AWG/ UL1571 -26AWG 导线
文件名称导线来料检验标准版次：A3
36 UL1007 -24AWG 导线
37 UL1571 -26AWG 导线
38 UL1571 -26AWG 导线
39 UL1571 -26AWG 导线
文件名称导线来料检验标准版次：A3
40 UL1007 -24AWG 导线
41 UL1007 -24AWG 导线
42 UL1007 -24AWG 导线
43 UL1007 -24AWG 导线
44 UL1007 -22AWG 导线。
