pscs4形状与路径
ps中路径的制作方法
用Photoshop作分析图时经常需要用到如上图的图例，比如交通分析、景观分析。
下面简要介绍一下如何用路径做出这些效果。
【另外，做分析图更为好用的一款软件是AI】
1.编辑/预设管理器，追加“方头画笔”。
2.切换到画笔工具，设置画笔。
（1）选择一个方头画笔
（2）改变角度（如果是视线分析图等，角度0度就好了，如果是交通分析图，角度可以倾斜点）
如果路径画出来看不出效果，可以把画笔的大小再调大一点PS：我上次都调到120PX才看出效果
(3) 调整间距
（4）切换到“形状动态”，将“角度抖动”切换到“方向”模式。
3.画路径
（1）-（2）选择钢笔路径或形状工具，画出圆形或曲线路径。
（右击（2）还有很多其他形状，比如你将会用到的箭头）
（3）注意要在该状态（路径状态）下才能画出路径
画好路径后，在路径面板中选择需要的路径图层，单击右键，选择“描边路径”（如果是箭头等选择填充路径）在弹出的对话框中选择“画笔”，确定。
右击路径属性里的路径属性，选择删除路径，这样路径的黑线就不见了，即的到需要的图案。
路径属性里一般显示的是工作路径，双击这个才会提示变为路径1。
photoshop路径介绍
05
路径的保存与输出
保存路径
保存路径
在Photoshop中创建路径后，可以选 择“文件”菜单中的“保存”选项， 将路径保存为Photoshop文件，以便 以后使用。
保存路径的格式
保存路径的注意事项
在保存路径时，应确保选择正确的格 式和设置，以避免路径数据的丢失或 损坏。
可以选择保存为PSD、PNG、JPEG等 格式，其中PSD格式可以保留路径数 据，而其他格式可能会丢失路径数据。
角点
角点是路径上的拐点，可以通过调整角点的方向来改变路径 的形状。
平滑点
平滑点是路径上连续曲线的控制点，通过调整平滑点的方向 线可以改变曲线的弯曲程度。在编辑路径时，可以根据需要 将角点转换为平滑点，或反之亦然，以获得不同的路径效果 。
04
路径的操作
填充路径
总结词
使用颜色或图案填充路径内部。
详细描述
将路径转换为选区
总结词
将路径转换为可编辑的选区。
详细描述
选择“路径”面板中的路径，然后选择“将路径转换为选区”命令，可以将路径转换为可编辑的选区。选区可以 用于抠图、剪切、复制等操作。
将选区转换为路径
总结词
将选区转换为可编辑的路径。
详细描述
选择“选区”面板中的选区，然后选择“将选区转换为路径”命令，可以将选区转换为可编辑的路径 。路径可以用于绘制复杂的形状、创建剪切蒙版等操作。
photoshop路径介绍
目录
• 路径的基本概念 • 创建路径 • 编辑路径 • 路径的操作 • 路径的保存与输出
01
路径的基本概念
路径的定义
路径是由一个或多个直线段、曲线段 组成的闭合或非闭合的轨迹。
在Photoshop中，路径通常用于创建 矢量图形、勾勒选区或进行描边等操 作。

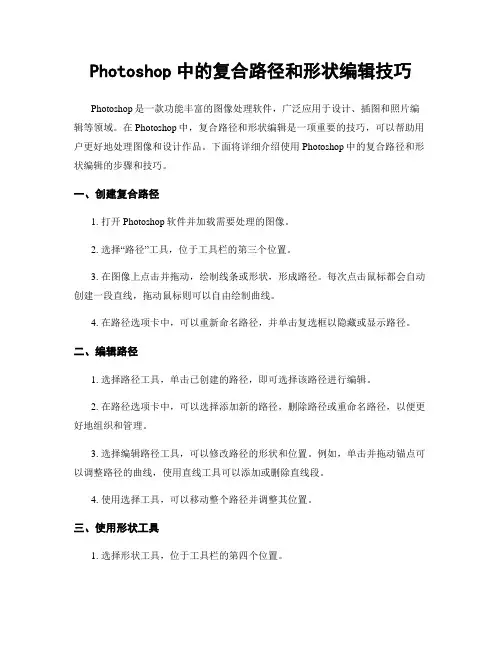

Photoshop中的复合路径和形状编辑技巧
Photoshop中的复合路径和形状编辑技巧Photoshop是一款功能丰富的图像处理软件，广泛应用于设计、插图和照片编辑等领域。
在Photoshop中，复合路径和形状编辑是一项重要的技巧，可以帮助用户更好地处理图像和设计作品。
下面将详细介绍使用Photoshop中的复合路径和形状编辑的步骤和技巧。
一、创建复合路径1. 打开Photoshop软件并加载需要处理的图像。
2. 选择“路径”工具，位于工具栏的第三个位置。
3. 在图像上点击并拖动，绘制线条或形状，形成路径。
每次点击鼠标都会自动创建一段直线，拖动鼠标则可以自由绘制曲线。
4. 在路径选项卡中，可以重新命名路径，并单击复选框以隐藏或显示路径。
二、编辑路径1. 选择路径工具，单击已创建的路径，即可选择该路径进行编辑。
2. 在路径选项卡中，可以选择添加新的路径，删除路径或重命名路径，以便更好地组织和管理。
3. 选择编辑路径工具，可以修改路径的形状和位置。
例如，单击并拖动锚点可以调整路径的曲线，使用直线工具可以添加或删除直线段。
4. 使用选择工具，可以移动整个路径并调整其位置。
三、使用形状工具1. 选择形状工具，位于工具栏的第四个位置。
2. 在图像上单击并拖动，创建所需形状。
可以选择矩形、圆形、椭圆形和自定义形状等。
3. 在形状选项栏中，可以选择形状的颜色、轮廓和填充。
4. 使用路径选择工具，可以对形状进行调整和移动。
四、合并和分离路径1. 在路径选项卡中，选择要合并的多个路径。
按住Shift键单击每个路径，然后右键单击并选择“合并路径”。
2. 合并的路径将成为一个新的路径，可以对该路径进行编辑和处理。
3. 要分离路径，选择要分离的路径，然后右键单击并选择“释放路径”。
五、利用路径和形状完成创意设计1. 使用路径工具和形状工具创建所需路径和形状。
2. 使用样式和特效工具，如描边、阴影、渐变等，为所创建的路径和形状添加样式和特效。
3. 可以自由编辑路径和形状的属性，如大小、位置、颜色等。
PS第六章 绘制路径和形状
►2.路径的选择与编辑 2.路径的选择与编辑
► 路径选择工具:可选择路径,但并不选择锚点。 路径选择工具:可选择路径, ► 直接选择工具:可选择单个或多个锚点、线段、 直接选择工具:
方向线和方向点。还可用矩形框来选择框内 所有锚点, 所有锚点,同时还可直接点击片段拖动进行修 改片段。 ► 按住SHIFT键可选择多个连续的锚点,也可去 按住SHIFT键可选择多个连续的锚点, 除多个锚点中的任意一锚点；按住Alt键单击 除多个锚点中的任意一锚点；按住Alt键单击 路径上的任意锚点可选择路径上所有锚点或 是整数个路径；按住Ctrl键是切换到路径选择 是整数个路径；按住Ctrl键是切换到路径选择 工具。
►
选择锚点后也可利用键盘上的方向键进 行轻移,选择多个锚点后, 行轻移,选择多个锚点后,还可用自由变换功能。 要想产生锚点方向线, 要想产生锚点方向线,必须是按住鼠标不 放。当有两个方向线时,按住Alt键可临时切换 放。当有两个方向线时,按住Alt键可临时切换 到转换点工具进行修改, 到转换点工具进行修改,但只仅仅控制去向方 向线,对来向方向线不起作用,松开时先松鼠标, 向线,对来向方向线不起作用,松开时先松鼠标, 再松Alt键。钢笔在绘制过程中,按住Ctrl键则 再松Alt键。钢笔在绘制过程中,按住Ctrl键则 会切换到直接选择工具,再按住Alt则会切换到 会切换到直接选择工具,再按住Alt则会切换到 转换点工具。
► 1.存储工作路径 1.存储工作路径 ► 工作路径:是临时性路径,在工作路径空白处单 工作路径:是临时性路径,
击,原先画的工作路径就隐藏起来了。
► 将工作路径变为永久性路径:将工作路径拖到 将工作路径变为永久性路径:
新建路径上或选择面板菜单中的存储路径, 新建路径上或选择面板菜单中的存储路径,工 作路径就变为路径1,就成为永久性路径, 作路径就变为路径1,就成为永久性路径,否则 新画的路径就会替代原先的路径, 新画的路径就会替代原先的路径,每一个路径 可包含多条路径。

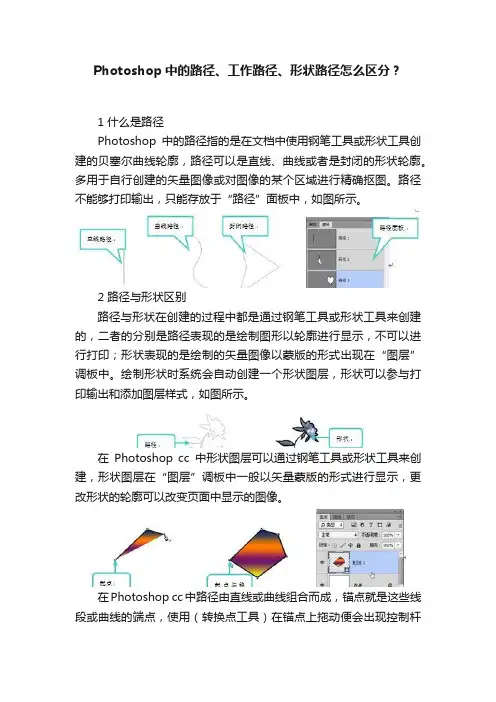

Photoshop中的路径、工作路径、形状路径怎么区分？
Photoshop中的路径、工作路径、形状路径怎么区分？
1 什么是路径
Photoshop中的路径指的是在文档中使用钢笔工具或形状工具创建的贝塞尔曲线轮廓，路径可以是直线、曲线或者是封闭的形状轮廓。
多用于自行创建的矢量图像或对图像的某个区域进行精确抠图。
路径不能够打印输出，只能存放于“路径”面板中，如图所示。
2 路径与形状区别
路径与形状在创建的过程中都是通过钢笔工具或形状工具来创建的，二者的分别是路径表现的是绘制图形以轮廓进行显示，不可以进行打印；形状表现的是绘制的矢量图像以蒙版的形式出现在“图层”调板中。
绘制形状时系统会自动创建一个形状图层，形状可以参与打印输出和添加图层样式，如图所示。
在Photoshop cc中形状图层可以通过钢笔工具或形状工具来创建，形状图层在“图层”调板中一般以矢量蒙版的形式进行显示，更改形状的轮廓可以改变页面中显示的图像。
在Photoshop cc中路径由直线或曲线组合而成，锚点就是这些线段或曲线的端点，使用（转换点工具）在锚点上拖动便会出现控制杆
和控制点，拖动控制点就可以更改路径在图像中的形状。
在Photoshop cc中填充像素可以认为是使用选区工具绘制选区后，再以前景色填充，如果不新建图层，那么使用填充像素填充的区域会直接出现在当前图层中，此时是不能被单独编辑的，填充像素不会自动生成新图层。
ps的形状图层路径填充像素的区别
ps的形状图层、路径、填充像素的区别
ps的形状图层、路径、填充像素的区别photoshop是一款图像处理软件，所处理的图片是位图图像。
coredraw是处理矢量图形的软件。
位图与矢量图的根本区别就是矢量图放大缩小不会是真模糊，而位图则不可以。
（位图和矢量图具体的就不介绍了）我们用ps做个具体的例子：用快捷键“U”我们就会出现下面的图片上面红色的框内的三个功能分别是形状图层、路径、填充像素在使用钢笔工具的时候也会出现这些。
我们分别画几张图片，如下图：
形状图层：是一个封闭的路径如果对于蒙版有所了解的话就不难理解。
图层面板的红色部分是把整个面板设置为红色而后面的形状蒙版中出现的白色闭合区域则为封闭路径，也就是蒙版中让下面图片显现的部分。
如果去掉蒙版整个面板呈现的是红色。
所以当我们移动蒙版显现区域时效果仍是显出的样子不会改变。
如果想改变路径可以用快捷键“A” 右击用直接选择工具来改变路径（此时就和钢笔工具的锚点改变有点类似了）。
路径：是一个的路径。
没有填充颜色，而且会生成一个工作路径。
（如下图）但是虽然也有路径但当填充了颜色后。
它仍然是位图而不是矢量图，因此形状改变也会发生模糊情况。
但是它的这个路径是
不会随着后期图片修改而发生变化。
填充像素：是位图。
这就是我们最熟悉的图片了。
再画的时候自动填充前景色。
图片改变时也会发生变化。
下图为三种不同情况下图片扩大后效果，很明显矢量图（形状图层）没有发生模糊等。
(9)Photoshop路径、形状工具与选区
广州市北达技工学校《Photoshop》创意设计课程教案审阅签名：教学过程【新课讲授】二、新课讲授（110min）1 、路径工具⏹路径的功能●绘制平滑线条●绘制矢量形状●勾选图像轮廓●选区互换⏹路径工具组中两个工具的用法●路径选择工具选择一个闭合的路径或是一个独立存在的路径。
●直接选择工具可以选择任何路径上的节点，点选其中一个或是按shift 键连续点选可以选择多个。
按ctrl键调换使用黑箭头和白箭头。
⏹路径与选区的区别与转换●路径与选区的区别使用钢笔工具或形状工具绘制出的图形称为路径，路径是矢量的。
矢量图形最大的优点是无论放大、缩小或旋转都不会出现失真现象，导致图像模糊。
●路径与选区的转换1)创建路径选择钢笔工具，注意还要选中工具选项栏的“路径选项，勾选路径选项的目的是为了能让钢笔选择路径的时候不带填充颜色，单击并拖拽即可绘制出曲线锚点，直至把结束锚点和起始锚点重合，封闭路径。
2)转换为选区点击将路径转换为选区按钮或按Etrl+Enter键。
⏹填充路径与描边路径●填充路径●描边路径2、钢笔工具⏹钢笔工具的作用●勾画平滑曲线●绘制矢量图形●绘制开放和封闭的路径⏹钢笔工具的分类：钢笔工具组●钢笔工具：可以创建直线和平滑流畅的曲线，可以精确的绘制复杂的图形。
●自由钢笔工具：用于随意绘图，就像用铅笔在纸上绘图一样。
绘出的图会自动添加上锚点。
●添加锚点工具：在已有的路径上单击可添加新锚点。
●删除锚点工具：在已有的路径上单击可删除锚点。
●转换锚点工具：可以将路径上的点，在角点和平滑点之间进行转换。
注意：1)可按shift+P键选择钢笔工具或自由钢笔工具2)钢笔工具停留在锚点上时，转变成删除锚点工具3)钢笔工具停留在路径线段上时，转变成添加锚点工具➢演示案例-合成图片：借助路径工具和钢笔工具将不同图像整合到一起✧实现思路1)使用“钢笔工具”勾选老鹰轮廓2)将老鹰从原图中抠出来，放到背景图上3、形状工具⏹形状工具的作用●形状工具创建的轮廓是路径，通过编辑锚点可以很方便的改变路径的形状●便于绘制各种自定形状⏹形状工具的分类——形状工具组⏹形状工具选项栏⏹形状工具各个工具的用法●矩形工具●圆角矩形工具●椭圆工具●多边形工具●直线工具●自定形状工具按住shift键的同时进行绘制，分别绘制正方形、圆角正方形的路径或形状图层。
ps中的通道、选区和路径
PS中的通道、选区和路径对于很多Photoshop的初学者来讲，通道和路径是一个较难弄清楚的问题，其实在PS 中，一个对象是可以以多种不同的形式存在的。
首先，简单的给大家介绍一下通道、选区和路径的基本概念。
通道，有两个功能，一是用来保存图像的颜色信息，二是用来保存选区。
用于保存颜色信息的通道有两种类型，分别是混合通道（又叫复合通道）和单色通道。
例如当前的图像是RGB模式的，那么它的混合通道就是RGB，单色通道就是R（红色）、G（绿色）、B（蓝色）。
用于保存选区的通道是通过我们在通道板底部的新建通道按钮创建的，叫做alpha通道。
选区，就是用相关工具创建的一个呈闪烁虚线显示的封闭区域，它可以是规则的几何形状，也可以是任意不规则的形状。
用于创建选区的工具主要有：矩形选框工具、椭圆选框工具、套索工具、多边套索工具、磁性套索工具和魔棒工具。
创建的选区可以通过“选择／存储选区”命令保存，下次要使用时可以通过“选择／载入选区”命令将其载入到当前图像窗口中来。
路径，可以把它看作一种矢量图形，因为它具备其它矢量图形设计软件所创建的图形的一些基本特征，放大或缩小不会失真。
在PS中我们使用钢笔工具组里面的钢笔工具、自由钢笔工具以及形状工具组中的六个工具都可以创建路径。
路径有一个最大的优点就是可以自由调整节点使之成为任何形状，还可以将多个路径进行自由组合，通过相加、相减、相交形成不同的形状。
因此，任何复杂的形状都可以通过绘制路径来实现。
用于选取路径的工具是“路径选择工具”和“直接选择工具”，用于选择和调整节点的是“转换点工具”。
路径可以通过路径面板的菜单命令“存储路径”将其保存。
现在来说一下它们三者之间的关联。
如果把选区做为一个中间对象，那么，它们之间可以实现相互转换。
要将通道转换成选区，可以在通道板中单击“将通道作为选区载入”按钮（前提：必须先创建有alpha通道，alpha中必须有对象，并且该通道处于被选中状态）；要将路径转换成选区，可以单击路径面板底部的“将路径作为选区载入”按钮（前提：当前要有路径，且处于选中状态）；反过来道理一样，只是使用的按钮不同，要将选区转换成通道，在通道面板中单击“将选区存储为通道”按钮，要将选区转换成路径，在路径面板中单击“从选区生成工作路径”按钮即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绘制形状 编辑形状 路径的创建、编辑与应用
9.1 绘制形状
在Photoshop中，系统提供了多种绘图与编辑工具：钢 笔工具组、形状工具组和路径选择工具组。其中利用 形状工具组可绘制图形；利用钢笔工具组不仅可以绘 制图形，还可对绘制的图形进行简单的编辑。 使用形状工具组 使用钢笔工具组
自3 改变形状外观
在Photoshop中，利用“直接选择工具” 、“添加 锚点工具” 、“删除锚点工具” 或“转换锚 点工具” ，可以改变形状外观。
添加锚点
删除锚点
将直线锚点转换为曲线
将曲线锚点转换 为贝叶斯锚点
9.2.4 形状与选区的相互转换
在Photoshop中，形状与选区可以相互转换： 按住【Ctrl】键的同时，单击形状图层中的矢量蒙版缩览
复制形状
9.2.2 变换形状
利用“路径选择工具” 选中形状，在编辑菜单中原来 为自由变换和变换菜单项的位置处将变为自由变换路径和 变换路径菜单项，选择其中任何一个菜单项均可进入自由 变形状态。此时,用户可以对形状进行旋转、翻转、缩放与 变形等操作。
使用“直接选择工具” 选中了当前形状层中的部分形 状，则编辑菜单中相应位置的菜单项将变为“自由变换点” 和“变换点”，选择其中之一可对当前选中的部分形状变 换。
描边路径
9.3.3 路径的显示与隐藏
要隐藏路径，可执行如下操作。 按下【Shift】键单击某个路径的缩览图，可暂时隐藏 该路径；再次单击可重新显示路径。 单击“路径”调板的空白处可隐藏所有路径；单击某 个路径层，可显示该层中的路径。 选择“视图”>“显示”>“目标路径”菜单，可以在 选中路径层的状态下，在图像窗口中显示／隐藏所有路 径。 按【Ctrl+H】组合键，也可隐藏/显示当前图像窗口中 的所有路径。
9.1.1 使用形状工具组
Photoshop中的基本形状工具包括:“矩形工具” 、 “圆角矩形工具” 、“椭圆工具” 、“多边形工 具” 、“直线工具” 和“自定形状工具” 。 （1）“矩形工具” 利用“矩形工具” 可绘制各种矩形。此外，通过设置 该工具的属性，还可绘制正方形，固定尺寸的矩形（此时 单击即可绘制矩形），固定宽、高比例的矩形等。
9.3.1 认识“路径”调板
利用“路径”调板，用户可执行所有涉及路径的操作。例 如，将当前选区转换为路径、将路径转换为选区、删除路 径、创建新路径等。
路径缩览图
路径名称
“路径”调板
9.3.2 路径的绘制、描边与填充
（1）绘制路径 选择任一形状工具，单击工具属性栏中的“路径”按钮， 然后在图像窗口中绘制即可。同时，在“路径”调板中， 系统自动生成一个“工作路径”层。
选择形状工具 设置形状属性 设置形状运算方式 为形状图层设 置填充颜色
单击可打开“样式”拾色器
（2）“圆角矩形工具” 利用“圆角矩形工具” 可以绘制各种圆角矩形。通过 设置该工具的属性，还可绘制圆角的正方形，固定尺寸的 圆角矩形（此时单击即可绘制矩形），固定宽、高比例的 圆角矩形等。
（3）“椭圆工具” 利用“椭圆工具” 可以绘制椭圆形，通过在其属性栏 中设置相关属性，还可以绘制正圆、固定大小的椭圆等。
绘制路径
（2）填充路径 在“路径”调板中，单击选中路径层，在图像窗口中显 示该路径，然后利用“路径选择工具”单击选中要进行 描边的路径，再单击“路径”调板底部的“用前景色填 充路径”按钮 ，即可使用当前前景色进行填充路径 操作。
填充路径
（3）描边路径 利用“路径选择工具”选中路径，设置前景色，然后选 择“画笔工具”，并在工具属性栏中设置画笔属性；单 击“路径”调板中底部的“用前景色描边路径”按 钮 ，即可对路径进行描边操作。
图，可以将形状转换为选区。 制作图像的选区，然后将选区存储为工作路径，再选择 “编辑” >“定义自定形状”菜单，在打开的“形状名称” 对话中设置形状名称，单击“确定”按钮即可将选区存储 为形状。
制作选区并存储工作路径
保存形状
9.3 路径的创建、编辑与应用
路径和形状的创建与编辑方法完全相同。绘制好路径后， 也可用前面介绍的形状编辑工具移动、复制路径，调整路 径的形状，以及对路径进行旋转、翻转和变换等。 认识“路径”调板 路径的绘制、描边与填充 路径的显示与隐藏
（4）“多边形工具” 利用“多边形工具” 多边形。
可以非常方便地绘制各种样式的
（5）“直线工具” 利用“直线工具” 可以绘制各种直线，在其属性栏中 还可以设置直线的宽度，设置直线的两端是否带箭头及箭 头的长度与凹度等属性。
（6）“自定形状工具” 利用“自定形状工具” 户自定义形状图形。
可以绘制出各种系统预设或用
利用“自由钢笔工具”绘制尾巴图 形
9.2 编辑形状
绘制好形状后，利用系统提供的形状编辑工具，以及相关 的命令，可以编辑形状 。 选择、移动、复制与删除形状 变换形状 改变形状外观 形状与选区的相互转换
9.2.1 选择、移动、复制与删除形状
移动形状：选择“路径选择工具”
，然后单击形状并
拖动即可。 复制形状：按住【Alt】键的同时，利用“路径选择工具” 单击并拖动形状即可。 删除形状：利用“路径选择工具” 选中形状后, 按 【Delete】键即可删除形状。
9.1.2 使用钢笔工具
（1）“钢笔工具” 利用“钢笔工具” 可以绘制连续的直线或曲线，并可 在绘制过程中对形状进行简单的编辑。
利用“钢笔工具”绘制的 图形
（2）“自由钢笔工具” 使用“自由钢笔工具” 在图像窗口单击可确定路径起 点，按住鼠标左键不放并拖动可绘制任意形状的曲线，松 开鼠标即结束绘制。
综合实例——制作音乐会海报
下面通过制作下图所示音乐会海报来练习本章所学内 容,具体制作方法,可参考视频9.avi。
