PS 第7章_路径和矢量图形

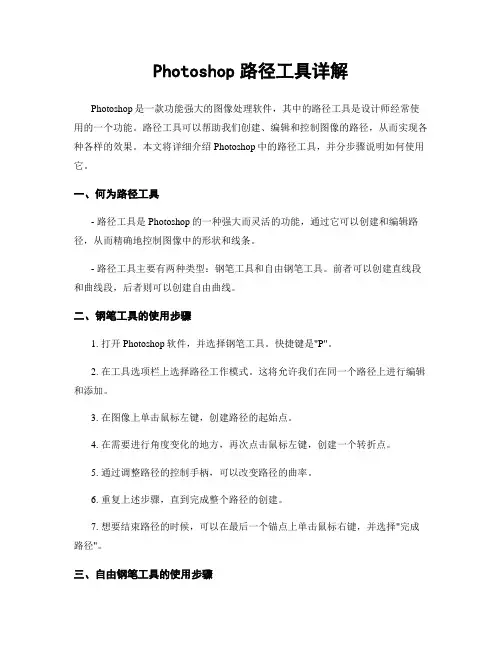

Photoshop路径工具详解
Photoshop路径工具详解Photoshop是一款功能强大的图像处理软件，其中的路径工具是设计师经常使用的一个功能。
路径工具可以帮助我们创建、编辑和控制图像的路径，从而实现各种各样的效果。
本文将详细介绍Photoshop中的路径工具，并分步骤说明如何使用它。
一、何为路径工具- 路径工具是Photoshop的一种强大而灵活的功能，通过它可以创建和编辑路径，从而精确地控制图像中的形状和线条。
- 路径工具主要有两种类型：钢笔工具和自由钢笔工具。
前者可以创建直线段和曲线段，后者则可以创建自由曲线。
二、钢笔工具的使用步骤1. 打开Photoshop软件，并选择钢笔工具。
快捷键是"P"。
2. 在工具选项栏上选择路径工作模式。
这将允许我们在同一个路径上进行编辑和添加。
3. 在图像上单击鼠标左键，创建路径的起始点。
4. 在需要进行角度变化的地方，再次点击鼠标左键，创建一个转折点。
5. 通过调整路径的控制手柄，可以改变路径的曲率。
6. 重复上述步骤，直到完成整个路径的创建。
7. 想要结束路径的时候，可以在最后一个锚点上单击鼠标右键，并选择"完成路径"。
三、自由钢笔工具的使用步骤1. 选择自由钢笔工具。
快捷键是"P"。
2. 在工具选项栏上选择路径工作模式。
3. 在图像上点击鼠标左键并拖动，创建路径的第一个锚点。
不要松开鼠标键。
4. 随着鼠标的移动，路径将会自动创建出合适的曲线。
5. 当需要改变曲线的方向或曲率时，松开鼠标右键，并重新点击。
6. 完成路径的创建后，可以通过选择路径的开始或结束点，并调整其控制手柄来对路径进行微调。
7. 想要结束路径的时候，可以在任意位置单击鼠标右键，并选择"完成路径"。
四、路径的编辑和控制1. 选择路径选择工具（快捷键是"A"）。
2. 点击路径，可以选择整个路径。
3. 双击路径上的锚点，可以选择单个锚点进行编辑。
Ps--路径,通道举例详细讲解要点
Photoshop创意设计（路径，通道）九、路径---路径的主要功能：创建选区，作形状路径工具可以用来创建选区，作形状（按前景色填充），编辑路径文字，路径描边等。
1、钢笔工具和路径的概念钢笔工具属于矢量绘图工具，其优点是可以勾画平滑的曲线，在缩放或者变形之后仍能保持平滑效果，钢笔工具画出来的矢量图形称为路径，路径是矢量的，路径允许是不封闭的开放状，如果把起点与终点重合绘制就可以得到封闭的路径。
使用钢笔时注意：它有作形状图层和作路径两种方式（在工具栏中），当选定何种方式后，又可选“钢笔”和“自由钢笔”的某种。
当选用“钢笔”方式时，又可选是否要“橡皮带功能”（在“自定义形状（五角星）”右下拉列表中），若不勾选橡皮带功能，画路径要点两点才能出现路径。
勾选了橡皮带功能只要点第一点，在第二点还没出现之前就有路径提示（路径可作成弧线的）。
当选用“自由钢笔”方式时，又可勾选是否“磁性的”，当勾选“磁性的”，画线时象磁性套索一样会自动吸附在某图周围。
绘制完后按住Ctrl键在路径之外任意位置点击，即可完成绘制。
空心箭头：（直接选择工具）可移路径锚点；实心箭头：（路径选择工具）可移整个路径；隐藏路径：从“视图/显示/目标路径”（为反复键）路径转为选区：右击路径/可将路径转为选区选区转为路径：图层窗康汎QEH/选路径/路径面板/选从选区生成工作路径形状转为选区：用实心箭头选中作好的形状/右击/建立选区形状层转为普通层：图层”菜单下的栅格化”命令中选形状”即可，若选“矢量蒙板”，则转为“图层蒙板”。
保持按住Shift键可以让所绘制的点与上一个点保持45度整数倍夹角（如零度、90度），这样可以绘制水平或者是垂直的线段。
下图是在网页设计中经常用到的图形，在路径状态下，按下shift+alt 再画图形，可从图中心画起。
右击可建为选区。
选中“形状”：图1、作矩形，上下边中部各添二个锚点，用空心箭头同时选拖右半部四个锚点。
图2、选橙色，从左上角起作圆角矩形，击一下“创建新的形状层”，选白色，从左上内部开始再作小一点的圆角矩形。
ps路径的用法
Photoshop（PS）是一款功能强大的图像处理软件，广泛用于图形设计、照片编辑等领域。
在使用Photoshop时，路径（Path）是一个重要的工具和概念，用于创建和编辑矢量图形。
以下是关于Photoshop中路径的用法的详细解释，涵盖了路径的创建、编辑、转换和应用等方面。
**1. 路径的基本概念：•在Photoshop中，路径是一系列连接的点，它们定义了一个图形的形状。
路径可以用于创建矢量图形，这意味着图形可以无限缩放而不失真。
**2. 路径面板的打开：•若要使用路径工具，首先打开“路径”面板。
在Photoshop中，您可以通过选择“窗口”菜单中的“路径”来打开或关闭路径面板。
**3. 创建路径：•使用“形状工具”或“钢笔工具”可以创建路径。
形状工具允许您绘制基本形状，而钢笔工具则更适用于绘制自定义形状。
选择工具后，点击并拖动鼠标，创建路径的各个点。
**4. 编辑路径：•选中“直接选择工具”（白色箭头），您可以编辑路径上的各个点。
通过拖动点、调整控制柄或添加删除点，可以调整路径的形状。
**5. 转换路径为选择：•完成路径后，可以将其转换为选区。
在路径面板中，右键点击路径，选择“转换为选区”即可。
这允许您在图像中应用各种编辑效果。
**6. 保存和加载路径：•您可以保存路径以备将来使用。
在路径面板中，右键点击路径，选择“保存路径”。
这样，您可以在将来重新加载路径，而无需重新绘制。
**7. 使用路径创建图层蒙版：•在图层面板中，可以使用路径创建图层蒙版。
选择路径后，点击图层面板下方的“蒙版”图标，将路径应用为蒙版。
**8. 描边和填充路径：•通过右键点击路径，可以选择“描边路径”或“填充路径”。
这使得您可以为路径添加边框或填充色彩。
**9. 路径合并与分割：•在路径面板中，您可以合并多个路径或分割路径。
这是在复杂设计中管理多个路径时非常有用的功能。
**10. 创建文本路径：•利用文本工具，您可以将文字沿着路径排列。
Photoshop 7.1 路径简介
工作路径是一种临时的路径，操作不当就会被新的路径替代。
4、显示、隐藏路径
单击路径面板中的路径，可选择该路径，在面板的空白处单击，可取消选择，同 时也会隐藏文档窗口中的路径。
选择路径后，文档窗口中会始终显示该路径，即使是用其他工具进行图像处理也 是如此。如果要保持路径的选取状态，可以按下Ctrl+H隐藏路径，再次按下可重新 显示路径。
注：路径和锚点是矢量对象，不包含像素，未经填充或描边处理是不能打印出 来的，使用PSD、TIFF、JPEG和PDF等格式存储文件可以保存路径。
方向点
方向线
锚点
平滑点连接的曲线
角点连接的直线
角点连接的转角曲线
2、 路径的用途
在PS中，路径可以“变身”为6种对象:选区、形状图层、矢量蒙版、文字基线、 以颜色填充、以颜色描边，使用这6种对象，可以完成绘图、抠图、合成图像、创 建路径文字等工作。
直接选择工具：可以选择锚点，移动方向线进而改变路径形状。
4、绘图模式
绘图模式有3种，包括形状图层、工作路径和像素。选择一个矢量工具后，需要 先在工具选项栏中选择相应的绘制模式，然后进行绘制。 1）形状：采用这种模式绘制出的是形状图层，可以用纯色、渐变和图案填充，保存 在“图层”面板和“路径”面板中。
具
矩形工具、圆角矩形工具、椭圆工具……：可以绘制预设的矩形、
圆形。
自定形状工具：可以绘制PS预设的各种图形，也可以加载外部图形库 绘图。
图添加锚Biblioteka 工具：可以在路径上添加锚点。形
删除锚点工具：可以删除路径上的锚点。
编
辑
转换点工具：可以转换锚点的类型，调整方向线进而改变路径
Photoshop图像处理最全课件完整版ppt全书电子教案全套教学教程PPT课件
本章简介：
本章主要介绍Photoshop图 像处理的基础知识，包括位图与 矢量图、分辨率、图像色彩模式 和文件常用格式等。通过本章的 学习，可以快速掌握这些基础知 识，有助于更快、更准确地处理 图像。
课堂学习目标
了解位图、矢量图和分辨率。 熟悉图像的不同色彩模式。 熟悉软件常用的文件格式。
1.4.6 EPS格式
EPS （ Encapsulated Post Script ） 格 式 是 Illustrator 和 Photoshop之间可交换的文件格式。Illustrator软件制作出来 的 流 动 曲 线 、 简 单 图 形 和 专 业 图 像 一 般 都 存 储 为 EPS 格 式 。 Photoshop可以获取这种格式的文件。在Photoshop中，也可 以把其他图形文件存储为EPS格式，在排版类的PageMaker和 绘图类的Illustr保存图像 关闭图像
2.2.1 新建图像
选择“文件 > 新建”命令，或按Ctrl+N组合键，弹出“新建文档” 对话框。根据需要单击类别选项卡，选择需要的预设新建文档；或在 右侧的选项中修改图像的名称、宽度和高度、分辨率和颜色模式等预 设数值新建文档，单击图像名称右侧的 按钮，新建文档预设。设置完 成后单击“创建”按钮，即可完成新建图像。
2.2.4 关闭图像
将图像进行存储后，可以将其关闭。选择“文件 > 关闭”命令， 或按Ctrl+W组合键，可以关闭文件。关闭图像时，若当前文件被修改 过或是新建的文件，则会弹出提示对话框，单击“是”按钮即可存储 并关闭图像。
2.3 图像的显示效果
100%显示图像 放大显示图像 缩小显示图像 全屏显示图像 图像的移动 图像的窗口显示 观察放大图像

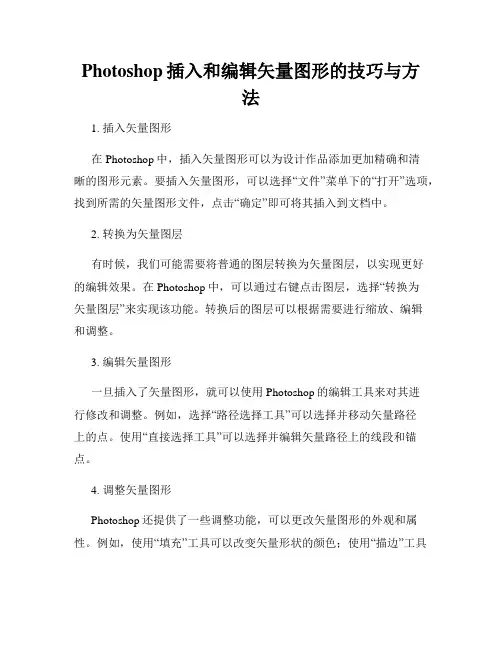

Photoshop插入和编辑矢量图形的技巧与方法
Photoshop插入和编辑矢量图形的技巧与方法1. 插入矢量图形在Photoshop中，插入矢量图形可以为设计作品添加更加精确和清晰的图形元素。
要插入矢量图形，可以选择“文件”菜单下的“打开”选项，找到所需的矢量图形文件，点击“确定”即可将其插入到文档中。
2. 转换为矢量图层有时候，我们可能需要将普通的图层转换为矢量图层，以实现更好的编辑效果。
在Photoshop中，可以通过右键点击图层，选择“转换为矢量图层”来实现该功能。
转换后的图层可以根据需要进行缩放、编辑和调整。
3. 编辑矢量图形一旦插入了矢量图形，就可以使用Photoshop的编辑工具来对其进行修改和调整。
例如，选择“路径选择工具”可以选择并移动矢量路径上的点。
使用“直接选择工具”可以选择并编辑矢量路径上的线段和锚点。
4. 调整矢量图形Photoshop还提供了一些调整功能，可以更改矢量图形的外观和属性。
例如，使用“填充”工具可以改变矢量形状的颜色；使用“描边”工具可以添加或修改矢量形状的轮廓。
此外，还可以通过调整图层的不透明度、混合模式等属性来改变矢量图层的效果。
5. 制作剪贴蒙版矢量图形可以用于创建剪贴蒙版效果，以控制图层的可见区域。
创建剪贴蒙版时，可以将矢量图形放置在需要进行裁剪的图层上方，并右键点击矢量图形图层，选择“创建剪贴蒙版”。
这样，只有位于矢量图形范围内的图层内容才可见。
6. 使用形状工具创建矢量图形除了插入外部矢量图形，Photoshop还提供了一些形状工具，可以帮助我们快速创建矢量图形。
例如，点击工具栏内的“矩形工具”或“椭圆工具”，然后拖动鼠标，即可绘制出相应形状的矢量图元。
之后，我们可以根据需要进行进一步的编辑和修改。
7. 学习使用路径工具路径工具在Photoshop中非常强大，可以用来创建和编辑复杂的矢量路径。
点击工具栏内的“路径选择工具”或“直接选择工具”，即可开始绘制、编辑路径。
使用路径工具时，可以添加、删除锚点，并使用贝塞尔曲线工具来调整路径的曲线。
Photoshop绘制路径教程：使用路径工具绘制矢量路径
Photoshop绘制路径教程：使用路径工具绘制矢量路径路径工具是Adobe Photoshop中一种非常有用的工具，它可以帮助我们绘制矢量路径。
矢量路径是由数学方程定义的图形，与位图图像（由像素组成）相比，具有更好的放大和编辑性能。
在本篇文章中，我将向您介绍使用路径工具绘制矢量路径的步骤。
步骤1：打开Photoshop软件并创建一个新的文档首先，您需要打开Adobe Photoshop软件并创建一个新的文档。
单击菜单栏中的“文件”选项，然后选择“新建”。
在弹出的对话框中，您可以设置新文档的宽度、高度、分辨率等参数。
根据您的需要进行设置，并单击“确定”按钮。
步骤2：选择路径工具一旦您的新文档打开，您可以在工具栏中找到路径工具。
路径工具通常与铅笔工具和直线工具位于同一个组中。
单击并按住铅笔工具，然后选择路径工具。
步骤3：创建一个起始点现在，您已经选择了路径工具，让我们开始绘制路径。
单击您希望路径起始的位置，这将是路径的第一个点。
步骤4：绘制路径一旦您创建了起始点，您可以开始绘制路径了。
用鼠标或绘图板的笔绘制路径，按住鼠标左键并移动到所需位置。
您会看到一条不断延伸的线条出现，这就是您绘制的路径。
步骤5：添加曲线段要创建曲线段，您可以使用指针工具单击并拖动路径上的锚点。
您会看到锚点的控制柄出现，可以控制曲线的形状。
通过调整控制柄的位置和方向，您可以创建平滑的曲线段。
步骤6：继续绘制路径一旦您熟悉了如何添加曲线段，您可以继续绘制路径。
单击路径上的一个点，并沿着所需的形状绘制。
添加曲线段时，可以使用步骤5中提到的方法来创建平滑的曲线段。
步骤7：闭合路径如果您希望路径是封闭的，即起始点和终点相连，可以通过以下几种方式之一来完成：- 双击起始点来闭合路径。
- 使用路径工具的控制柄直接调整起始点和终点的位置，使它们相连。
步骤8：编辑路径在绘制路径后，您还可以对其进行编辑或修改。
使用直接选择工具，您可以选中路径的锚点，并通过拖动控制柄或调整点的位置来更改路径的形状。
学习Photoshop中的矢量画笔和路径技术
学习Photoshop中的矢量画笔和路径技术导言：Photoshop是一款功能强大的图像处理软件，广泛应用于平面设计、数字美术、摄影后期处理等领域。
其中，矢量画笔工具和路径技术是设计师常用的基本技能之一。
本文将详细介绍学习Photoshop中矢量画笔和路径技术的步骤和要点。
一、矢量画笔工具（Pen Tool）的基本概念和使用方法1.1 矢量图形和位图图形的区别1.2 矢量画笔工具的作用和特点1.3 矢量画笔工具的基本使用方法：点击、拖拽和调整控制点1.4 熟练掌握矢量画笔工具需要的基本技巧和练习方法二、路径技术的应用和操作步骤2.1 什么是路径？2.2 利用矢量画笔工具创建路径2.3 通过路径选择工具编辑和调整路径2.4 手动调整路径的控制点和方向线2.5 使用“转换锚点工具”（Convert Anchor Point Tool）调整路径的形状2.6 制作闭合路径和打开路径的区别和应用三、路径技术在设计中的实际应用3.1 制作自定义形状3.2 创建文本路径3.3 制作剪头、箭头等特殊效果3.4 制作线性渐变路径和填充渐变路径四、技巧和注意事项4.1 利用图层效果和混合模式增强路径效果4.2 注意路径锁定和取消锁定4.3 灵活运用路径工具和其他工具的结合4.4 路径的保存和导出五、学习资源和练习题5.1 参考书籍和网络教程5.2 设计案例和实际练习5.3 路径的练习题和挑战结语：矢量画笔工具和路径技术是Photoshop中重要的创作工具，它们的灵活运用可以帮助设计师创造出更加精美和独特的作品。
通过学习基本的使用方法、实际应用和练习，我们可以逐渐掌握这些技术，提升自己的设计能力。
相信通过不断地实践和积累，我们一定能够在图像处理领域中取得更大的成就。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7.2.1钢笔工具
（8）样式：用于形状图层添加系统预设的样式。 （9）颜色：颜色单击颜色色块弹出“拾色器”对话框，用来选择填充颜色。
2.使用钢笔工具绘制路径
（1）绘制直线路径 使用单击鼠标的方式产生直线锚点，从而绘制直线路径。具体操作如下： ①选择钢笔工具，确认选中 ，确认钢笔几何选项未勾选“橡皮带”复选框。 ②将钢笔指针定位在起点并单击鼠标，形成第一个锚点。 ③将钢笔指针移动到终点位置处单击鼠标，两个锚点之间即可创建一条直线，如图7-7所示。 ④如果要创建封闭式直线路径，在结束时将鼠标指针移到起始锚点上，当鼠标指针变为 形 状时，单击鼠标，即可完成创建封闭式直线路径的绘制，如图7-8所示。
7.2.2自由钢笔工具
图7-15 自由钢笔工具几何选项框
在选项框中各选项参数的作用如下： 曲线拟合：用于输入控制自由钢笔创建路径的锚点的个数。该参数的取值范围是 0.5～10。数值越大，锚点的个数就越少，曲线越简单。 磁性的：作用同上，可以设置磁性钢笔工具的属性。当勾选此复选框时，“宽度”、 “对比”、“频率”文本框才有效。 宽度：用来设置系统的检测宽度，取值范围为1～40。 对比：用来设置系统控制磁性钢笔工具检测图像边缘的灵敏度，取值范围为1～100 ％。该数值越大，则图像边缘与背景的反差也越大，边缘明显。
第7章 路径和矢量图形
第7章 路径和矢量图形
7.1路径的基本概念
路径是由一条或多条具有多个锚点（节点）的矢量线条 （也称为贝赛 尔曲线）构成的图形， 路径有起点或终点。
图7-1 路径
图7-2 控制点
路径具有矢量性
7.2路径和路径选择工具
单击工具箱内钢笔工具组中的工具按钮，弹出钢笔工 具组中的所有工具，包括钢笔工具、自由钢笔工具、添加锚点 工具、删除锚点工具和转换点工具。
图7-5 钢笔工具选项栏1
图7-6 钢笔工具选项栏2
7.2.1钢笔工具
钢笔工具选项栏各选项参数含义如下。 （1）形状图层按钮 ：按下此按钮，选项栏如图7-5所示，表示当前正在创建或编辑图形或 形状图层。在绘制路径中会自动填充前景色或一种选定的图层样式图案，每绘制一个图 像就创建一个图层，绘制后的图像不能用油漆桶工具填充颜色和图案。 （2）路径按钮 ：按下此按钮，选项栏如图7-6所示，表示当前正在绘制路径，而且不能自 动进行填充。 （3）路径工具按钮 ：选择当前使用的是钢笔工具或是自由钢笔工具。 （4）形状按钮 ：分别用于绘制矩形、圆角矩形、椭圆、多边形、直线、自定义 形状图形形状或路径。 （5）几何选项按钮 ：选择不同的工具选项按钮，单击此按钮，弹出不同的调板，以控制不 同的几何选项。 （6）自动添加/删除：选中此复选框，使用钢笔工具不仅可以绘制路径，钢笔工具还具备自 动添加/删除的功能，可以在原路径上添加或删除锚点。当移动到原路径曲线上时，在原 指针右下方增加一个“+”号，单击路径曲线，即可在单击处增加一个锚点；当移动到原 路径锚点上时，在原指针右下方增加一个“-”号，单击锚点，即可删除该锚点。 （7）多路径设置按钮：用来决定绘制路径且路径重叠时采取何种处理方式。
7.2.2自由钢笔工具
频率：决定磁性钢笔工具在路径绘制中安置的锚点的密度，值越小锚点越密，取值范围为 5～40。 钢笔压力：如果使用光笔绘图板，该复选框有效，可以选择或取消选择“钢笔压力”选中 后，可以使用光笔压力，光笔压力的增加将导致宽度减小。
2. 使用自由钢笔工具
7.2.3添加锚点工具
路径创建完成后，可以使用添加锚点工具 在原路径上添加锚点，以改变路径中锚 点的密度，增加路径的复杂程度。具体操作方法如下： 选择添加锚点工具 ，将鼠标定位到已创建的工作路径非锚点处，鼠标指针变成形 状，如图7-16（a）所示，在需要增加锚点位置处单击鼠标，即可在工作路径上添加 新的锚点，如图7-16（b）所示。拖动新锚点两边的控制点，可以改变该锚点两旁曲 线的形状。
图 7-3 路径工具
图 7-4 路径选择工具
7.2路径和路径选择工具
7.2.1钢笔工具 7.2.2自由钢笔工具 7.2.3添加锚点工具 7.2.4删除锚点工具 7.2.5转换点工具 7.2.6路径选择工具 7.2.7直接选择工具
7.2.1钢笔工具
1．认识钢笔工具
钢笔工具是创建路径最基本最常用的工具，用来绘制连接多个锚点的线段 或曲线的，创建各种直线、曲线或自由线条的路径。能准确地绘制出复杂的路 径。选择钢笔工具，钢笔工具选项栏如图7-5所示或如图7-6所示。
图7-9 第一个锚点
图7-10 第二个锚点
图7-11 开放路径
图7-12 闭合路径
7.2.2自由钢笔工具
1.认识自由钢笔工具
自由钢笔工具可随意绘制任意形状的曲线路径。工具选项栏如图7-13所示或如图7-14所示。
图7-13 磁性自由钢笔工具选项栏1
图7-14 磁性自由钢笔工具选项栏2
自由钢笔工具选项栏中主要选项含义如下。 （1）磁性的：勾选“磁性的”复选框，自由钢笔工具则变为磁性钢笔工具磁性钢笔工具 与磁性套索工具的使用方法类似，系统会自动将鼠标指针移动的路径定位在图像的边缘 上。 （2）几何选项按钮 。
图7-7 绘制直线路径
图7-8 封闭直线路径
7.2.1钢笔工具
（2）绘制曲线路径拖动鼠标以产生曲线锚点和控制柄。 如果要就此结束，按住Ctrl键，在路径外的任意位置单击鼠标，即可完成 开放路径的绘制。 提示：默认情况下，只有在闭合了当前路径后，才可以绘制另一条路径。 若需要在未闭合一条路径前绘制新的路径，可点按Esc键，然后再单击钢笔 工具或其他工具，即可继续绘制新路径。
（a）
图7-16 添加锚点 （a）在需要添加锚点处单击
（b后，可以使用删除锚点工具 删除原路径上的锚点，以改变路径中锚点 的密度，减少路径的复杂程度。删除锚点工具的作用与添加锚点工具的作用正好相反， 但使用方法相似，具体操作方法如下： 选择删除锚点工具 ，将鼠标定位到已创建的工作路径上锚点位置 ，鼠标指针变成 形 状，如图7-17（a）所示。在需要删除的路径锚点处单击，即可删除该路径锚点，如图 7-17（b）所示，如图7-17（a）所示。
