郑州市2015-2016学年上学期期末考试-九年级物理试题卷
郑州市2015-2016学年上学期期末考试－九年级物理试题卷
一、填空题（每空1分，共17分）
1.小杨在家中烧汤时在汤里放入了适量的酒精，整个汤的味道变得更加鲜美，这一现象说明分子在做
_____________,太阳能热水器是利用__________方式使水的内能增加的。
2.如图是汽油机工作的_________冲程。
汽油机工作时要产生大量的热，通常采用水循环将热量带走，这是利用水__________的特性。
水箱中5kg的水温度升高了20℃，这些水吸收的热量为________J。
[水的比热容为
4.2x103J/(kg•℃)]
第2题 第3题 第4题 第5题
3.如图所示是宾馆使用的一种房卡，只有把房卡插入槽中，房间内的灯和插座才能有电，房卡的作用相当于一个______（选填电路元件），房间里并联有电灯、空调、电视等用电器，它们消耗的电能是用_______来测量的。
4.如图所示，两个相同的容器中分别装有相同质量的水和煤油（a为水，b为煤油），两个电阻丝R1<R2，则闭合开关后，在相同时间内，R1、R2上产生的热量Q1_____Q2（大于/小于/等于），温度上升较快的是______（水/煤油）。
5.如图所示为小明自制的一盏可调节亮度小灯，闭合开关后，若要使灯泡变暗，应将导线夹向______(a/b)端移动，小明认为这个装置在小灯调暗后比亮时能省电，但小林认为电路中的合金丝也要消耗电能，所以不能省电，那么，在相同情况下，你的看法是_______（能省电/不能省电/不确定）。
6.如图甲所示的电路，电源电压为6V，灯泡L1和L2均标有“6V 6W”字样，其电流随电压变化的曲线如图乙所示。
如果同时闭合开关_______，可使两灯都能正常发光，如果同时闭合开关S1、S2，电流表的示数是_____A，如果只闭合开关S2，电路消耗的总功率是______W。
第6题 第7题 第10题 第13题
7.如图所示，把两个紧靠在一起的枕形金属导体A、B靠近带正电的物体C，之后移去C，把A、B分开。
则把导体______接触小电机的正接线柱、导体______接触小电机的负接线柱，即可使小电动机开始转动。
电动机工作时的机械能是______能转化而来的。
二、选择题（每题3分，共24分，第8-13题只有一个符合题意的选项，第14、15题有两个符合题意的选项，选对一项得1分，全部选对得3分，有错选者得零分）
8.研究并发现通过导体的电流与它两端电压之间的关系是具有里程碑意义的电学发现，做出这一贡献的科学家是（ ）A.安培 B.奥斯特 C.欧姆 D.伏特
9.关于物体的内能，下列说法正确的是（ ）
A.晶体熔化时，吸热、温度不变，内能不变
B.物体内能增加，一定要从外界吸收热量
C.温度为0℃的物体没有内能
D.在相同物态下，同一物体温度降低，它的内能会减少
10.用酒精灯给试管中的水加热，如图所示，在软木塞被冲出试管口的过程中，下列说法正确的是（ ）
A.水蒸气对软木塞做功，水蒸气的内能增大
B.软木塞的机械能守恒
C.能量的转化形式与热机压缩冲程能量转化相同
D.水蒸气的内能转化为软木塞的机械能
11.完全燃烧1kg柴油放出的热量能使水温度升高20℃的水的质量是（ ）[已知柴油的热值是4.2x107J/kg,C水=4.2x103J/(kg•℃)，假设放出的热量被水完全吸收]
A.2kg
B.20kg
C.50kg
D.500kg
12.关于家庭电路与安全用电，下列说法正确的是（ ）
A.发现家用电器或电线着火时,应先切断电源后救火
B.家庭电路中空气开关跳闸,一定是由于电路短路引起的
C.开关的塑料外壳是不导电的，用湿手拨动开关不可能触电
D.用试电笔辨别火线与零线时，手不能接触试电笔笔尾部金属体
13.在如图所示的电路中，电源电压保持不变。
闭合开关S，电路正常工作，过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是（ ）
A.灯L断路
B.灯L短路
C.电阻R断路
D.电阻R短路
14.下列材料属于导体的是（ ）A.铁丝 B.玻璃 C.水银 D.纯水
15.如图所示的电路中，电源电压U=12V，定值电阻R0=8Ω，R是最大电阻为20Ω的滑动变阻器，当移动滑片使R 消耗的电功率为4W时，下列说法正确的是（ ）A.R连入电路的电阻可能为16Ω
B.R连入电路的电阻可能为4Ω
C.R0消耗的功率可能为4W
D.R0消耗的功率可能为10W
第15题 第16题 第18题
三、作图题（每题3分，共6分）
16.如图所示，小亮发现教室中一个开关可以同时控制两盏额定电压为220V的灯，并且这两盏灯能正常发光。
请你在图中画出电路的正确连接情况。
17.某研究性学习小组设计了一种测定风
力的装置。
他们把迎风板与一轻质弹簧
一端连接，穿在光滑的镍铬合金杆上，
弹簧由绝缘材料制成，用两根导线将其
连入电路，左端导线与合金杆M端连
接，右端导线接在迎风板上N点并可随迎风板在合金杆上滑动，工作时迎风板总是正对风吹来的方向，如图所示。
请在方框中用元件符号画出此装置工作原理的电路图。
（可添加必要的元件）
四、实验探究题（第18题5分，第19题10分，第20题12分，共27分）
18.水果含有果酸，如图所示，在水果中插入两片不同金属制成的极板，就组成了一个水果电池。
某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究。
（1）在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如表：
分析实验数据可以得出：在上述条件下，从金属活动性顺序看，所选用的两块极板材料之间的_______越大，水果电池的电压越大；并且水果电池的电压还与_________有关；
（2）若该小组的同学选用一只橙子并用铜一锌做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制_________不变；
（3）关于影响水果电池电压大小的因素，你还可以研究的问题是_________________。
（写出一个）
19.小强是一个喜欢思考的同学，他随家人到海边玩耍时，发现阳光下的海水和岸边的沙子温差很大。
于是，他带回一些岸边的沙子想比较沙子和水这两种物质吸热能力的差异。
他设计如图甲所示的实验装置，所使用仪器规格也完全相同。
请你来帮他完成实验：
（1）测量出体积相同的水和沙子，然后安装仪器，并记下沙子和水的初始温度。
请你找出上述叙述中的错误并改正：____________________________________________________________。
（2）在实验时只要控制_________（加热时间/温度变化）相同就可以确定水和沙子吸收了相同的热量，加热完成后只要比较它们____________（加热时间/温度变化）的多少就可以比较出沙子和水吸热能力差异。
（3）小强根据实验数据，做出如图乙所示图像，根据实验数据可计算出沙子的比热容为________J/(kg•℃)。
（4）小强查表得知，由实验测得的沙子的比热容比实际值要大一些，如果测量过程中没有错误，你认为造成此误差的原因是______________________________。
第19题 第20题
20.在“测量小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω.
（1）小明连接的实验电路如图甲所示，其中有一条导线未连接，请用笔画线代替导线，画出正确的连线．
（2）实验中，正确连接电路，且操作正确．闭合开关S后，小灯泡不发光．那么接下来合适的实验操作应该是______．A.移动滑动变阻器的滑片，观察灯泡亮度 B.更换同一规格的小灯泡 C.更换滑动变阻器 D.更换电源 （3）移动滑片P到某一点时，电压表示数如图乙所示，若他想测量小灯泡的额定功率，应将滑片P向______（左/右）端移动．
（4）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是_____W．
（5）完成实验后小明计算出小灯泡正常发光时阻值为______，若用一种仪器（欧姆表）直接测量小灯泡的电阻，则测得值_______（小于/大于/等于）小灯泡正常发光时电阻。
五、综合应用题（第21题12分，第22题14分，共26分）
21.瑞士大学学生设计了一款灯壶组合的“水壶台灯”，如图所示，“水壶台灯”是由玻璃壶、圆形底座和白炽灯组成．白炽灯与壶形灯罩下方的凹槽正好吻合（灯泡不直接与水接触），可将发光时所
产生的热能用于茶水保温．白炽灯标有150W字样，求：
（1）该台灯正常工作半小时时所消耗的电能；
（2）若上述电能的84%转化为内能，可将多少千克初温为50℃的茶水加热至
100℃[C茶水=4.2×103J/（kg•℃）]．
22.如图所示是一台地磅工作的基本原理图，当小汽车驶入装有压敏电阻R的检测区时，使R的阻值发生变化，其阻值随压力F变化的关系如图所示，并使电表示数发
生改变。
已知电源电压为220V，R0为定值电阻，阻值
为110Ω.g取10N/kg。
试问：
（1）压敏电阻是由_______（导体/绝缘体/半导
体）材料制成的。
（2）当检测区上没有车辆时，电路中的电流应为多
少？
（3）当压敏电阻的电功率最大时，在检测区上车辆的质量是多少？。
九年级物理2015-2016九年级上期月考试卷
郑州中学初中部2015-2016学年上学期第一次月考九年级物理试卷考试时间：60分钟 满分：70分一、填空题(每空1分，共15分)1、把一块糖放进一杯水中，过些时间糖块不见了，杯子里的水变甜了，我们把这种现象叫做_______现象，这种现象说明 ，还 说明 。
2、“花气袭人知骤暖，鹊声穿树喜新晴”。
这是南宋诗人陆游《村居书喜》中的两句诗，写春晴天暖，鸟语花香的山村美景，对于前一句，从物理学的角度可以理解为：花朵分泌的芳香油分子_______________加快，说明当时周边气温突然_______。
3、给自行车打气，筒壁会发热，这是压缩筒内的空气_______，使空气的_______增加，温度升高的缘故。
4、沿海地区的昼夜气温变化小，而内陆沙漠地区的昼夜气温变化较大，形成这种现象的主要原因是_______________。
5、甲、乙两金属球的质量之比是5∶3，吸收相同的热量后，升高的温度之比为1∶5，则它们的比热容之比为_______。
6、内燃机中，将机械能转化为内能的是_______冲程，将内能转化为机械能的是_______冲程。
7排斥，说明两球带上了 电荷。
8、如图1所示电路中的小灯泡和电铃是________联，S 1控制________，S 2控制________。
二、选择题(每小题2分，共20分,每小题只有一个答案是正确的)9、水很难被压缩，其原因是（ ）A ．水分子之间没有空隙B ．水分子之间有引力C ．水分子之间有斥力D ．水分子在不停的运动10、下列说法中正确的是（ ）A ．没有吸热过程和放热过程，说热量是毫无意义的B ．物质的比热容与物体吸收的热量、物体的质量及物体温度的变化有关C ．两个物体升高相同的温度，吸收的热量也一定相同D ．热总是从含有热量多的物体传递给热量少的物体11、关于物体内能，下列说法中正确的是（ ）A ．温度为0℃的物体没有内能B ．同一物体温度升高，它的内能一定增大C ．热传递是改变物体内能唯一的方法D ．温度相等的一杯水和一桶水的内能相同12、汽油机的一个工作循环是由四个冲程组成的，图2中表示压缩冲程的是 ( )13、下列说法中错误的是 （ ）A ．火箭中用液态氢作燃料，是因为氢气的热值大B ．热机的效率一定小于1C ．燃料燃烧时放出的热量越多，燃料的热值越大D ．热电站是利用热机的废气来供热的14、有一台单缸四冲程的柴油机，它工作时飞轮转速为1200r/min ，则它的气缸内燃气1s对外做功（ ）A ．20次B ．10次C ．600次D ．120次15、用塑料梳子在干燥的头发上梳几下，梳子会带上负电。

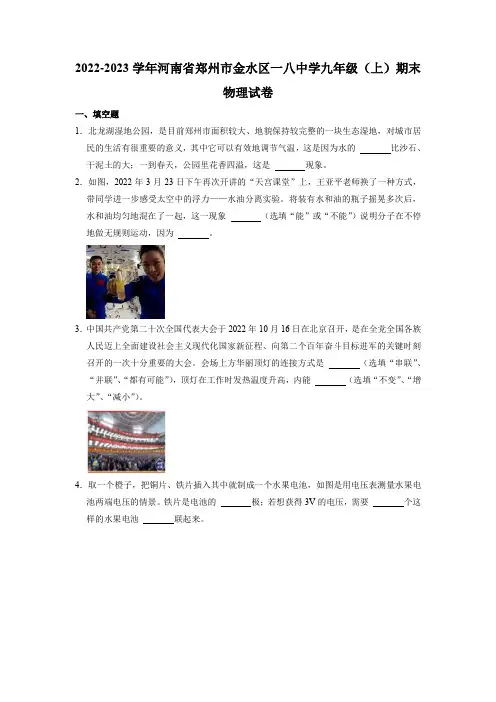

河南省郑州市金水区一八初级中学2022-2023学年九年级上学期期末物理试题(含答案)
2022-2023学年河南省郑州市金水区一八中学九年级（上）期末物理试卷一、填空题1．北龙湖湿地公园，是目前郑州市面积较大、地貌保持较完整的一块生态湿地，对城市居民的生活有很重要的意义，其中它可以有效地调节气温，这是因为水的比沙石、干泥土的大；一到春天，公园里花香四溢，这是现象。
2．如图，2022年3月23日下午再次开讲的“天宫课堂”上，王亚平老师换了一种方式，带同学进一步感受太空中的浮力——水油分离实验。
将装有水和油的瓶子摇晃多次后，水和油均匀地混在了一起，这一现象（选填“能”或“不能”）说明分子在不停地做无规则运动，因为。
3．中国共产党第二十次全国代表大会于2022年10月16日在北京召开，是在全党全国各族人民迈上全面建设社会主义现代化国家新征程、向第二个百年奋斗目标进军的关键时刻召开的一次十分重要的大会。
会场上方华丽顶灯的连接方式是（选填“串联”、“并联”、“都有可能”），顶灯在工作时发热温度升高，内能（选填“不变”、“增大”、“减小”）。
4．取一个橙子，把铜片、铁片插入其中就制成一个水果电池，如图是用电压表测量水果电池两端电压的情景。
铁片是电池的极；若想获得3V的电压，需要个这样的水果电池联起来。
5．如图所示，一个综合实践小组用一段漆包线绕成线圈abcd，用小刀刮两端引线的漆皮，一端全部刮去，另一端只刮上半周或下半周。
将线圈abcd放在用硬金属丝做成的支架m、n上，并按图示连接电路。
闭合开关，用手轻推一下线圈，线圈会持续转动，这就是简易的（选填“发电机”或“电动机”），根据原理制成的。
若只将电源的正负极互换，则线圈转动方向会与原来的转动方向（选填“相同”或“相反”）。
6．有一定值电阻R与一小灯泡L，通过它们的电流I与它们两端的电压U的关系如图所示，现将R和L串联接在电压为9V的电源两端，此时电路中的电流是A。
若将电阻R和灯泡L并联接在电压为3V的电源上，此时灯L的电阻为Ω。
由图像可知通过小灯泡的电流与它两端的电压（选填“成”或“不成”）正比，其原因是小灯泡灯丝的电阻受影响，并非一个定值。

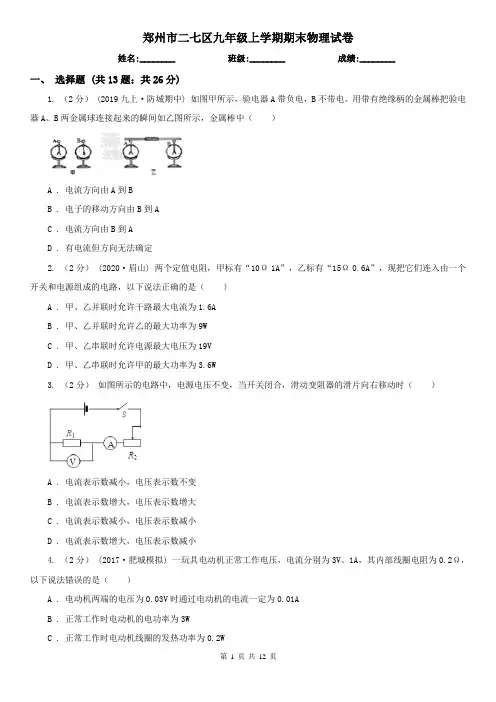

郑州市二七区九年级上学期期末物理试卷
郑州市二七区九年级上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、选择题 (共13题；共26分)1. （2分） (2019九上·防城期中) 如图甲所示，验电器A带负电，B不带电。
用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间如乙图所示，金属棒中（）A . 电流方向由A到BB . 电子的移动方向由B到AC . 电流方向由B到AD . 有电流但方向无法确定2. （2分）(2020·眉山) 两个定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，现把它们连入由一个开关和电源组成的电路，以下说法正确的是（）A . 甲、乙并联时允许干路最大电流为1.6AB . 甲、乙并联时允许乙的最大功率为9WC . 甲、乙串联时允许电源最大电压为19VD . 甲、乙串联时允许甲的最大功率为3.6W3. （2分）如图所示的电路中，电源电压不变，当开关闭合，滑动变阻器的滑片向右移动时（）A . 电流表示数减小，电压表示数不变B . 电流表示数增大，电压表示数增大C . 电流表示数减小，电压表示数减小D . 电流表示数增大，电压表示数减小4. （2分）(2017·肥城模拟) 一玩具电动机正常工作电压，电流分别为3V、1A，其内部线圈电阻为0.2Ω，以下说法错误的是（）A . 电动机两端的电压为0.03V时通过电动机的电流一定为0.01AB . 正常工作时电动机的电功率为3WC . 正常工作时电动机线圈的发热功率为0.2WD . 正常工作时电动机的机械功率为2.8W5. （2分） (2016九下·新化开学考) 以下关于物理知识的几个选项中，正确的是（）A . 电视机的后盖有很多孔是为了防止电流的热效应带来的危害B . 将控制电灯的开关安装在零线与灯之间C . 用水做汽车发动机的冷却液是利用水蒸发吸热D . 冬天手冷向手“哈气”是用做功的方法改变物体的内能6. （2分） (2019九下·番禺月考) 如图所示的家庭电路中，正常发光的两盏灯突然都熄灭。
河南省郑州市届九年级物理上学期第三次月考(12月)试卷(含解析)
2015-2016学年河南省郑州市官渡中学九年级（上）第三次月考物理试卷一、填空题（每空1分，共14分）1．小华发现电能表在10min内转了60转，用电器的总功率为W．收费标准是0.5元/（kW•h），每天用电4h，她家一个月（30天）的电费是元．2．图甲是通过灯泡L的电流跟其两端电压关系的图象．现将L与阻值为10Ω的电阻R连入图乙所示电路．闭合开关S，L的实际功率为1.8W．则电源电压是V，此时通过R 的电流是A．3．在图甲所示的电路中，闭合开关S后，电压表的示数为2V，电流表的指针指在图乙的同一位置，L1的电阻R1= Ω，电灯L1消耗的功率P1与L2消耗的功率P2之比为．4．标有“6V 3W”的灯泡接在电压为9V的电源上，要能正常发光，应联一个Ω的电阻，此时这个电阻所消耗的功率为W．5．电阻R1标有“10Ω 2A”，R2标有“50Ω 0.5A”．若将它们并联使用，允许通过干路电流的最大值是A；若将它们串联使用，它们两端允许的最大电压为V．6．将阻值为R甲=40Ω和R乙=10Ω的两个电阻串联后接在电源上，相同时间内，两电阻中产生热量较多的是．若将两电阻并联后接在4V的电源上，1min内两电阻产生的总热量为J．7．小华家要安装一台额定功率为1500W的柜式空调时，需加装一个便于控制空调工作的开关插座．现有规格分别为“220V 6A”、“220V 16A”的两种开关．为了安全和实用，应选用图中（选填“甲”或“乙”）、规格为的开关插座．二、选择题（每题2分、共16分）8．如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该是（）A．只闭合S3B．同时闭合S1和S3，断开S2C．同时闭合S1和S2，断开S3D．只闭合S29．如图是在探究电阻上的电流跟两端电压的关系的实验时，小明同学画出的两个阻值不同的电阻的电流随电压变化的I﹣U图象，下列说法正确的是（）A．R1＞R2B．R1、R2串联后总电阻的I﹣U图象在区域IC．R1、R2并联后总电阻的I﹣U图象在区域IIID．R1、R2并联后总电阻的I﹣U图象在区域I10．如图所示电路中，当开关S1、S2均闭合后，则（）A．L1、L2都能发光B．L1、L2都不能发光C．L l能发光，L2不能发光D．L l不能发光，L2能发光11．有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为（）A．4：5 B．5：4 C．2：3 D．1：312．如图所示，灯L1、L2上分别标有“6V 6W”、“6V 3W”的字样，当开关S闭合时，灯L1、L2都能发光，则甲、乙两电压表的示数之比是（）A．1：1 B．1：2 C．2：3 D．3：213．如图所示，将标有“8V 8W”的灯泡L1和“8V 16W”的灯泡L2接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A．灯泡L1、L2都能正常发光B．灯泡L1、L2一样亮C．灯泡L2比灯泡L1亮 D．灯泡L1比灯泡L2亮14．关于安全用电，下列说法正确的是（）A．有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连B．用测电笔检查电路时，手不能接触笔尾金属体C．控制家用电器的开关应与该用电器并联D．家庭电路中的空气开关跳闸了，一定是发生了短路15．小明刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起测电笔测试如图中的a、b、c、d四点时，只有b点不发光，请你帮他分析可能发生的故障是（）A．火线与零线短路B．a、d之间某处短路C．b、c之间某处断路 D．电灯的灯丝断了三、作图题（每题2分，共4分）16．如图所示，根据图中小磁针静止时的N极指向，在图中a、b两点标出电源的正负极，在线圈中画出电流绕行方向．17．完成下列电路图，其中三孔插座带保险丝．四、实验探究题（18题4分，19题8分，20题8分，共20分）18．为了探究电流产生的热量跟什么因素有关，王军设计了如图所示的甲、乙两种装置，他将两根阻值不同的电阻丝（R1＜R2）分别密封在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球相连，两次实验电源电压不变．（1）实验中通过的变化来比较电流通过电阻丝产生的热量的多少．（2）甲装置可探究电流产生的热量与的关系．（3）在装置甲、乙的两次实验中，通过比较相同时间里气球B与D的变化情况，可探究电流产生的热量与的关系．（4）甲、乙两装置同时实验，在相同的通电时间里，与气球（填气球字母标号）相通的电阻丝产生的热量最多．19．如图是测定小灯泡额定功率的实物连接图，其中电源是三节新的干电池，灯泡额定电压是3.8V，其灯丝电阻约为1OΩ，变阻器上标有“1OΩ 1A”的字样．（1）请你用笔画线代替导线将实验电路连接完整．（2）小刚合理地连接好电路，并按正确的顺序操作，但闭合开关后灯不亮，电流表示数为零，电压表有示数，则电路故障是A、可能是灯丝断了B、可能是电流表断路C、可能是小灯泡短路D、可能是滑动变阻器断路（3）假如电压表0﹣15V量程已损坏，小刚仍想测出小灯泡的额定功率，请你在方框内帮小刚重新设计电路图．（4）按小刚新设计的电路图调节滑动变阻器，使电压表示数达到V时，小灯泡就正常发光，此时电流表示数如图3所示，则小灯泡的额定功率是W．20．小明想测额定电压为2.5V，正常工作电流小于0.3A的小灯泡的电阻．（1）如图是小明没有连接完的实物电路，请你用笔画线代替导线将实物图补充完整．（要求滑动变阻器连入电路的阻值最大）①表中有一个明显的错误数据，请指出错误数据并分析产生的原因．．②小灯泡正常发光时的电阻为Ω．（3）完成上述实验后，小明想用原电路测量一段电阻丝R x的阻值（约10Ω）．他用电阻丝替换了灯泡，闭合开关，发现电压表已损坏，将其拆除，不改变其他电路元件的连接方式，小明也完成了实验．请简述实验步骤并写出计算R x的最后表达式．（已知滑动变阻器的最大阻值为R0）实验步骤：．表达式：R x= ．五、综合应用题（每题8分，共16分）21．电源电压为25V且保持不变，R1为定值电阻，R2为滑动变阻器，其上标有“50Ω 2A”的字样，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，灯泡L标有“5V 1W”的字样．（1）灯泡L正常工作时的电流是多大？（2）闭合S，断开S1、S2，灯泡恰好正常工作，求R1的阻值．（3）S、S1、S2均闭合，求滑动变阻器R2连入电路的阻值为多大时电路功率最大？并求出此种情况下电路1min消耗的电能．22．如图所示是额定电压为220V的理发用电吹风的典型电路，其中电热丝通电后可以发热，电动机通电后可以送风，且电动机的额定功率为120W．（1）要送冷风，选择开关应放在位置；要送热风，选择开关应放在位置．（填“A”、“B”或“C”）（2）若电吹风在额定电压下工作，送冷风时，通电8min电流所做的功是多少？（3）若电吹风在额定电压下工作，送热风时电路消耗的总功率为560W，则电热丝R的阻值应为多大？2015-2016学年河南省郑州市官渡中学九年级（上）第三次月考物理试卷（12月份）参考答案与试题解析一、填空题（每空1分，共14分）1．小华发现电能表在10min内转了60转，用电器的总功率为500 W．收费标准是0.5元/（kW•h），每天用电4h，她家一个月（30天）的电费是30 元．【考点】电功率的计算；电能表参数的理解与电能的求法．【分析】（1）根据电能表参数720r/kW•h的含义，结合题意可先计算消耗的电能，再利用电功率公式计算用电器电功率的大小．（2）据公式W=Pt计算出电能，乘以电价可得电费．【解答】解：（1）由电能表的参数720r/kW•h可知，电能表每转1r，电路中消耗kW•h的电能，电能表转60r，电路中消耗电能为：W=60×kW•h=kW•h．t=10min=h，所以用电器的总功率为：P===0.5kW=500W；（2）一个月消耗的电能是：W′=Pt=0.5kW×4h×30=60kW•h；故需要交的电费是：60kW•h×0.5元/（kW•h）=30元．故答案为：500；30．2．图甲是通过灯泡L的电流跟其两端电压关系的图象．现将L与阻值为10Ω的电阻R连入图乙所示电路．闭合开关S，L的实际功率为1.8W．则电源电压是 6 V，此时通过R的电流是0.6 A．【考点】电功率与电压、电流的关系．【分析】从图象上可以看出，当L的实际功率为1.8W时，对应的实际电压为6V，实际电流为0.3A，据此可知电源电压，利用欧姆定律可算出通过R的电流．【解答】解：由图甲可知：灯泡L与电阻R并联，根据P=UI，从图象上可以看出，当L的实际功率为1.8W时，对应的实际电压为6V，实际电流为0.3A，则电源电压U=U实=6V，通过R的电流I R===0.6A．故答案为：6；0.6．3．在图甲所示的电路中，闭合开关S后，电压表的示数为2V，电流表的指针指在图乙的同一位置，L1的电阻R1= 10 Ω，电灯L1消耗的功率P1与L2消耗的功率P2之比为1：4 ．【考点】欧姆定律的应用；电功率的计算．【分析】由电路图可知，L1、L2并联，左侧电流表测干路的电流，右侧电流表测L1支路的电流，电压表测电源的电压，根据并联电路的电流特点结合指针的位置确定两电流表的量程以及分度值并读出示数，进一步求出L2支路的电流，利用并联电路的电压特点和欧姆定律求出L1的电阻，根据P=UI求出两灯泡的功率之比．【解答】解：由电路图可知，L1、L2并联，左侧电流表测干路的电流，右侧电流表测L1支路的电流，电压表测电源的电压，因并联电路中干路电流等于各支路电流之和，且两电流表指针位置相同，所以，干路电流表A的量程为0～3A，分度值为0.1A，示数I=1A，L1支路电流的量程为0～0.6A，分度值为0.02A，示数为I1=0.2A，则通过L2支路的电流：I2=I﹣I1=1A﹣0.2A=0.8A，因并联电路中各支路两端的电压相等，所以，由I=可得，L1的电阻：R1===10Ω，由P=UI可得，两灯泡消耗的电功率之比：====．故答案为：10； 1：4．4．标有“6V 3W”的灯泡接在电压为9V的电源上，要能正常发光，应串联一个 6 Ω的电阻，此时这个电阻所消耗的功率为 1.5 W．【考点】欧姆定律的应用；串联电路的电流规律；串联电路的电压规律；电功率的计算．【分析】灯泡正常发光时的电压和额定电压相等，当电源电压大于灯泡的额定电压时，需要串联一个电阻分压，根据串联电路的电压特点求出电阻两端的电压，根据P=UI和串联电路的电流特点求出电路中的电流，利用欧姆定律求出电阻的阻值，再根据P=UI求出电阻消耗的电功率．【解答】解：灯泡正常发光时的电压U L=6V，当接在电压为9V的电源上时，要使灯泡正常发光，需要给灯串联一个电阻R分压，∵串联电路中总电压等于各分电压之和，∴串联电阻R两端的电压：U R=U﹣U L=9V﹣6V=3V，∵串联电路中各处的电流相等，且灯泡正常发光，∴根据P=UI可得，电路中的电流：I=I L===0.5A，根据欧姆定律可得，串联电阻的阻值：R===6Ω，该电阻消耗的功率：P R=U R I=3V×0.5A=1.5W．故答案为：串；6；1.5．5．电阻R1标有“10Ω 2A”，R2标有“50Ω 0.5A”．若将它们并联使用，允许通过干路电流的最大值是 2.4 A；若将它们串联使用，它们两端允许的最大电压为30 V．【考点】欧姆定律的应用．【分析】（1）根据欧姆定律求出R1、R2标两端允许所加的最大电压，两者并联时它们两端的电压相等，电路两端允许的最大电压为两者允许所加最大电压中较小值，根据欧姆定律求出两电阻通过的电流，根据并联电路电流特点求出干路上允许的最大电流；（2）R1、R2串联时，电路中的最大电流为两者允许通过最大电流中较小的，根据电阻的串联和欧姆定律求出两端允许所加的最大电压．【解答】解：（1）由I=可得，R1、R2两端允许所加的最大电压分别为：U1=I1R1=2A×10Ω=20V，U2=I2R2=0.5A×50Ω=25V，因并联电路中各支路两端的电压相等，所以，若将两者并联时，电路两端允许所加的最大电压U=20V，此时R1支路的电流I1=2A，通过R2支路的电流I2′===0.4A，因并联电路中干路电流等于各支路电流之和，所以，干路允许通过的最大电流：I=I1+I2′=2A+0.4A=2.4A；（2）因串联电路中各处的电流相等，所以，电路中的最大电流I2=0.5A，因串联电路中总电压等于各分电压之和，所以，两端允许的最大电压：U′=I2（R1+R2）=0.5A×（10Ω+50Ω）=30V．故答案为：2.4；30．6．将阻值为R甲=40Ω和R乙=10Ω的两个电阻串联后接在电源上，相同时间内，两电阻中产生热量较多的是R甲（或甲）．若将两电阻并联后接在4V的电源上，1min内两电阻产生的总热量为120 J．【考点】焦耳定律．【分析】已知电阻阻值，根据焦耳定律Q=I2Rt，串联时电流相等，电阻越大产生的热量越多；根据焦耳定律的推导公式Q=计算出产生热量的多少．【解答】解：已知R甲＞R乙，根据焦耳定律Q=I2Rt，两个电阻串联后，通过的电流相等，相同时间内，电阻R甲中产生热量较多；两电阻并联，由Q=I2Rt、I=得，Q甲===24J，Q乙===96J，共产生的热量Q=Q甲+Q乙=24J+96J=120J．故答案为：R甲（或甲）；120．7．小华家要安装一台额定功率为1500W的柜式空调时，需加装一个便于控制空调工作的开关插座．现有规格分别为“220V 6A”、“220V 16A”的两种开关．为了安全和实用，应选用图中甲（选填“甲”或“乙”）、规格为“220V 16A”的开关插座．【考点】电功率与电压、电流的关系．【分析】①用电器的工作状态与使用双孔插座还是三孔插座无关．但三孔插座多出的那个空是连接地线的，目的是防止用电器漏电引起的触电．②为线路安全，开关的允许功率应该大于用电器的额定功率．【解答】解：①柜式空调在按照时，除将火线和地线连接外，还要连接地线，所以应该选择甲插座；②柜式空调正常工作时的电流为I==≈6.8A，启动电流更大，所以应该选择“220V 16A”的插座．故答案为：甲；220V 16A．二、选择题（每题2分、共16分）8．如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该是（）A．只闭合S3B．同时闭合S1和S3，断开S2C．同时闭合S1和S2，断开S3D．只闭合S2【考点】电路的基本连接方式．【分析】电路元件的连接有串联和并联两种方式：由于串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；而并联电路中有多条支路，所以各元件独立工作、互不影响．在进行电路连接时，还一定要注意不能出现电源短路．【解答】解：A、只闭合S3时电流只有一条路径，是L2的简单的电路，不合题意；B、同时闭合S1和S3，断开S2时，电流有两条路径，分别流经灯泡L1和L2，属并联电路，符合题意；C、同时闭合S1和S2时电流会不经用电器直接从电源正极流向负极，属电源短路，是错误的，不合题意；D、只闭合S2时电流只有一条路径，电流依次流过L2、L1和开关S2，属串联电路，不合题意．故选B．9．如图是在探究电阻上的电流跟两端电压的关系的实验时，小明同学画出的两个阻值不同的电阻的电流随电压变化的I﹣U图象，下列说法正确的是（）A．R1＞R2B．R1、R2串联后总电阻的I﹣U图象在区域IC．R1、R2并联后总电阻的I﹣U图象在区域IIID．R1、R2并联后总电阻的I﹣U图象在区域I【考点】欧姆定律．【分析】从U﹣I图象可以得出的信息：①通过比较相同电压下的电流大小关系，得出电阻大小的关系．②根据串联电阻和并联电阻的规律，根据R1和R2所在位置可确定I﹣U图象在哪个区域．【解答】解：（1）加同样电压时，I1＞I2，所以由R=可得，R1＜R2，故R2导体的阻值大，故A 错误．（2）R1、R2串联后总电阻大于任何一个分电阻，故I﹣U图象应该在区域III，R1、R2并联后总电阻比任何一个分电阻都小，故I﹣U图象应该在在区域I，故BC错误，D正确．故选D．10．如图所示电路中，当开关S1、S2均闭合后，则（）A．L1、L2都能发光B．L1、L2都不能发光C．L l能发光，L2不能发光D．L l不能发光，L2能发光【考点】电路的三种状态．【分析】开关S1闭合后，会造成短路．【解答】解：当开关S1、S2均闭合后，在S1发生短路，两个电灯不亮，会烧坏电源的．故选B．11．有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为（）A．4：5 B．5：4 C．2：3 D．1：3【考点】电功率的计算．【分析】由图示图象求出两元件两端的电压，然后应用电功率公式求出两元件的电功率之比．【解答】解：由图示电路图可知，两元件串联，通过它们的电流相等，由图甲所示图象可知，电流为0.4A时，A、B两元件两端的电压分别为2.0V、2.5V，两元件的电功率之比： ===；故选：A．12．如图所示，灯L1、L2上分别标有“6V 6W”、“6V 3W”的字样，当开关S闭合时，灯L1、L2都能发光，则甲、乙两电压表的示数之比是（）A．1：1 B．1：2 C．2：3 D．3：2【考点】欧姆定律的应用；电功率的计算．【分析】根据电路图知两灯泡串联在电路中，甲表测的是L2两端的电压，乙表测的是电源电压，由电功率公式就会分别算出两灯泡的电阻，根据串联电路的特点，各处的电流相等，由欧姆定律就可求得甲、乙表的示数比值．【解答】解：由图可以看出，L1、L2串联，甲表测量L2两端的电压，乙表测量电源电压；由P=得，L1的电阻：R1===6Ω，同理L2的电阻：R2===12Ω；由于串联电流处处电流相等，由U=IR可得U甲：U乙=IR2：I（R1+R2）=12Ω：（6Ω+12Ω）=2：3．故选C．13．如图所示，将标有“8V 8W”的灯泡L1和“8V 16W”的灯泡L2接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A．灯泡L1、L2都能正常发光B．灯泡L1、L2一样亮C．灯泡L2比灯泡L1亮 D．灯泡L1比灯泡L2亮【考点】电路的基本连接方式．【分析】根据P=UI求出两灯泡的额定电流，利用欧姆定律求出两灯泡的电阻；根据串联电路的电阻的特点求出总电阻；然后根据I=求出串联电路的电流；根据P=I2R比较两灯泡消耗电功率之间的关系，进行判断．【解答】解：根据P=UI可得，两灯泡的额定电流分别为：I1===1A，I2===2A，根据欧姆定律可得，两灯泡的电阻分别为：R1===8Ω，R2===4Ω；此时电路中的总电阻R=R1+R2=8Ω+4Ω=12Ω此时电路中的电流I===1A．灯泡L1的实际功率为：P1=I2R1=（1A）2×8Ω=8W；灯泡L2的实际功率为：P2=I2R2=（1A）2×4Ω=4W；灯泡L1的实际功率与额定功率相同，能正常发光；灯泡L2的实际功率小于额定功率相同，不能正常发光；故选项A错误；因为灯泡的亮暗取决于实际功率的大小，所以灯泡L1的实际功率较大，灯泡较亮；故BC选项错误，D正确．故选D．14．关于安全用电，下列说法正确的是（）A．有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连B．用测电笔检查电路时，手不能接触笔尾金属体C．控制家用电器的开关应与该用电器并联D．家庭电路中的空气开关跳闸了，一定是发生了短路【考点】安全用电原则．【分析】（1）大功率或带有金属外壳的用电器，必须使用三脚插头，其中较长的脚与该用电器的外壳相连，以防外壳带电，危及人身安全；（2）使用测电笔辨别火线时，有一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故．（3）控制用电器的开关和用电器之间是串联的；（4）电路中电流过大的原因有两个：一是短路；二是接入电路中用电器的总功率过大．【解答】解：A、大功率或带有金属外壳的用电器，其金属外壳一定要通过三角插头接地，以防用电器外壳带电，会危及人身安全．故A正确；B、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，否则会造成人身触电事故．故答案B错误．C、控制家用电器的开关应与该用电器串联，故C错误；D、空气开关跳闸的基本原因是：所带负荷超限了．一般情况是：短路或负荷过重．故D错误；故选A．15．小明刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起测电笔测试如图中的a、b、c、d四点时，只有b点不发光，请你帮他分析可能发生的故障是（）A．火线与零线短路B．a、d之间某处短路C．b、c之间某处断路 D．电灯的灯丝断了【考点】家庭电路的故障分析；测电笔的使用．【分析】测电笔是用来辨别火线和零线的：用手接触笔尾的金属体，笔尖接触火线，测电笔的氖管将发光；用测电笔测试a、c、d三点，氖管都发光，这说明a、c、d与火线是连通的，问题出在bc之间，据此判断．【解答】解：用测电笔测试a、c、d三点，氖管都发光，这说明从火线到c点之间的电路都是完好的，没有开路；而测电笔测试b点时，氖管不发光，这说明b点到火线之间的导线出现开路，由此可以判断出是b、c之间某处断路．故选C．三、作图题（每题2分，共4分）16．如图所示，根据图中小磁针静止时的N极指向，在图中a、b两点标出电源的正负极，在线圈中画出电流绕行方向．【考点】通电螺线管的极性和电流方向的判断．【分析】首先由磁极间的相互作用规律判断出通电螺线管的N、S极，再根据安培定则可判断电流的方向，再根据电流的方向可判断电源的正负极．【解答】解：小磁针的左端为S极，右端为N极，因为同名磁极相互排斥，异名磁极相互吸引，所以螺线管c端为N极，d端为S极．则由安培定则可知螺线管中的电流由右端流入，左端流出；即a端为电源正极，b端为电源负极．故答案如图所示：17．完成下列电路图，其中三孔插座带保险丝．【考点】家庭电路的连接．【分析】（1）电灯和开关的接法：火线首先接入开关，然后再进入电灯顶端的金属块，这样在更换灯泡时更安全；零线直接进入电灯的螺旋套．（2）三孔插座的接法：上孔接入地线；左孔接入零线；为了使用安全，火线首先进入保险丝再接入右孔．【解答】解：（1）电灯的接法：火线经过开关进入电灯顶端的金属块；零线直接接入螺旋套．（2）上孔接入地线；左孔接入零线；火线过保险丝进入右孔．故答案为：四、实验探究题（18题4分，19题8分，20题8分，共20分）18．为了探究电流产生的热量跟什么因素有关，王军设计了如图所示的甲、乙两种装置，他将两根阻值不同的电阻丝（R1＜R2）分别密封在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球相连，两次实验电源电压不变．（1）实验中通过气球膨胀的程度大小的变化来比较电流通过电阻丝产生的热量的多少．（2）甲装置可探究电流产生的热量与电阻的关系．（3）在装置甲、乙的两次实验中，通过比较相同时间里气球B与D的变化情况，可探究电流产生的热量与电流的关系．（4）甲、乙两装置同时实验，在相同的通电时间里，与 C 气球（填气球字母标号）相通的电阻丝产生的热量最多．【考点】焦耳定律．【分析】（1）转换法是用一个便于观察或侧的物理量或数值，来反映不易直接观察的物理量的方法．当瓶中电阻丝发热后会使气体膨胀，则连在瓶中的气球会产生膨胀．（2）（3）电流产生热量与导体中的电流、导体电阻和通电时间有关，所以探究电流产生的热量跟什么因素有关时要采用控制变量法．由此分析解答．（4）由焦耳定律比较四个电阻产生的热量可知哪个电阻丝产生的热量最多．【解答】解：（1）当电阻丝通电后，电流产生热量使瓶内温度升高，从而使气球膨胀，根据气球膨胀的程度大小可知电流通过电阻丝产生的热量的多少．这种方法叫转换法；（2）甲中阻值不相等两电阻串联，则两电阻中的电流相等，通电时间也相等，所以可探究电流产生热量与电阻大小的关系；（3）由乙图可知两电阻并联，而B瓶与D瓶电阻相等，电压不相等，则可知两瓶中的电流不同，可探究电流产生的热量与通过电流的关系；（4）甲图中两电阻串联，则通过两电阻的电流相等，由焦耳定律可得，电阻大的电阻丝发热较多，即B中发热量要多；乙图中两电阻并联，则电压相等，由Q=W=t可得，电阻小的发热量要多，故C比D发热量要多；而B、D电阻相等，由欧姆定律可得，B中电流小于D中电流，故D中热量要比B中热量多，故C中热量最多．故答案为：（1）气球膨胀的程度大小；（2）电阻；（3）电流；（4）C．19．如图是测定小灯泡额定功率的实物连接图，其中电源是三节新的干电池，灯泡额定电压是3.8V，其灯丝电阻约为1OΩ，变阻器上标有“1OΩ 1A”的字样．。
2015-2016学年河南省郑州市九年级(上)期末物理试卷
2015-2016学年河南省郑州市九年级（上）期末物理试卷一、填空题：每空1分，共17分．1．（2分）小杨在家中烧汤时在汤里放入了适量的味精，整个汤的味道变得更加鲜美，这一现象说明分子在做；太阳能热水器是利用方式使水的内能增加的。
2．（3分）如图是汽油机工作的冲程。
汽油机工作时要产生大量的热，通常采用水循环将热量带走，这是利用水的特性。
水箱中5千克的水温度升高了20℃，这些水所吸收的热量为焦。
[水的比热容为4.2×103焦/（千克•℃）]。
3．（2分）如图所示为某宾馆的房卡。
只有把房卡插入槽中，房间内的灯和插座才能有电，房卡的作用相当于一个（填电路元件）接在电路中；房间里并联有电灯、空调、电视等用电器，它们所消耗的电能是用来测量的。
4．（2分）如图所示，两个相同的容器中分别装有相同质量的水和煤油，两个电阻丝R1＜R2，则闭合开关后，在相同时间内，R1、R2上产生的热量Q l Q2（选填“大于”、“小于”或“等于”）；温度上升较快的是（选填“水”或“煤油”）。
5．（2分）如图为小明自制的一盏可调节亮度的小灯。
闭合开关后，若要使灯泡变暗，应将导线夹头向（填“a”或“b”）端移动。
小明认为这个装置在小灯调暗后比亮时能省电；但小林认为电路中的合金丝也要消耗电能，所以不能省电。
那么，你的看法是（填“能省电”、“不能省电”或“不确定”）。
6．（3分）如图甲所示的电路，电源电压为6V，灯泡L1和L2均标有“6V 6W”字样，其电流随电压变化的曲线如图乙。
如果同时闭合开关，可使两灯都能正常发光；如果同时闭合开关S1、S2，电流表的示数是A；如果只闭合开关S2，电路消耗的总功率是W。
7．（3分）如图所示，把两个紧靠在一起的枕形金属导体A、B靠近带正电的物体C，之后移去C，把A、B分开。
则把导体接触小电机的正接线柱、导体接触小电机的负接线柱，即可使小电动机开始转动。
电动机工作时的机械能是能转化而来的。
二、选择题：每题3分，共24分，第8-13题只有一个符合题意的选项；第14、15题有两个符合题意的选项，选对一项得1分，全部选对得3分有错选者得零分．8．（3分）揭示电流与电压的关系是具有里程碑意义的电学发现，做出这一贡献的科学家是（）A．安培B．奥斯特C．欧姆D．伏特9．（3分）关于物体的内能，下列说法正确的是（）A．晶体熔化时，吸热、温度不变，内能不变B．物体内能增加，一定要从外界吸收热量C．温度为0℃的物体没有内能D．在相同物态下，同一物体温度降低，它的内能会减少10．（3分）用酒精灯给试管中的水加热，如图所示，在软木塞被冲出试管口的过程中，下列说法正确的是（）A．水蒸气对软木塞做功，水蒸气的内能增大B．水蒸气的内能转化为软木塞的机械能C．能量的转化形式与热机压缩冲程能量转化相同D．软木塞的机械能守恒11．（3分）完全燃烧1kg柴油放出的热量能使多少质量的水温度升高20℃？[已知柴油的热值是4.2×107J/kg，水的比热容是4.2×103J/（kg•℃），假定放出的热量被水完全吸收。

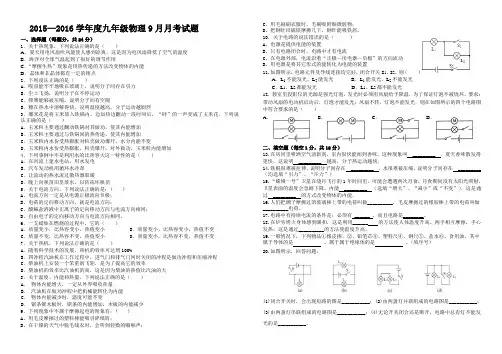

2015年最新人教版九年级物理9月考试题(13--15章第3节附答案)
