半导体的击穿
反向击穿电压，是可以通过半导体材料 选择、掺杂质的浓度、PN结的制造工艺等进 行控制的。采取适当的掺杂工艺，将硅PN结 的雪崩击穿电压可控制在8～1000V。而齐纳 击穿电压低于5V。在5～8V之间两种击穿可 能同时发生。
二极管的反向击穿电压
稳压二极管就是工作在反向击穿状态， 电压可以从几伏到几百伏。 整流二极管反向击穿电压通常在几十伏 到几千伏。
三极管的反向击穿电压
一般来说，三极管B-C间反向击穿电压在 几十伏到几百伏之间；E-B间反向击穿电压在 几伏到十几伏之间。 扩散型硅高频三极管E-B间反向击穿电压 通常在6V左右，可以用来代替6V左右的小功 率稳压管。
ห้องสมุดไป่ตู้
齐纳击穿
齐纳击穿通常发生在掺杂浓度很高的PN 结内。由于掺杂浓度很高，PN结很窄，这样 即使施加较小的反向电压（5V以下），结层 中的电场却很强。在强电场作用下，会强行 促使PN结内原子的价电子从共价键中拉出来， 形成“电子-空穴对"，从而产生大量的载流 子。它们在反向电压的作用下，形成很大的 反向电流，出现了击穿。显然，齐纳击穿的 物理本质是场致电离。
半导体的击穿
PN结的击穿特性
当PN结上加的反向电压增大到一定数值 时，反向电流突然剧增，这种现象称为PN结 的反向击穿。PN结出现击穿时的反向电压称 为反向击穿电压，用U(BR)表示。反向击穿可 分为雪崩击穿和齐纳击穿两类。
雪崩击穿
当反向电压较高时，结内电场很强，使得在 结内作漂移运动的少数载流子获得很大的动能。 当它与结内原子发生直接碰撞时，将原子电离， 产生新的“电子-空穴对"。这些新的"电子-空穴 对"，又被强电场加速再去碰撞其它原子，产生 更多的"电子-空穴对"。如此链锁反应，使结内 载流子数目剧增，并在反向电压作用下作漂移运 动，形成很大的反向电流。这种击穿称为雪崩击 穿。显然雪崩击穿的物理本质是碰撞电离。
半导体的特性
一、本征半导体的导电特性1.导体、绝缘体和半导体自然界中的物质从其电结构和导电性能上区分，可分为导体、绝缘体和半导体。
如金、银、铜、铝、铁等金属材料很容易导电，我们称它们为导休。
导体的电阻率小于10-6cm。
如陶瓷、云母、塑料、橡胶等物质很难导电，我们称它们为绝缘体。
绝缘体的电阻率大于108cm。
有一类物质，如硅、锗、硒、硼及其一部分化合物等，它们的导电能力介于导体和绝缘体之间，故称之为半导体。
半导体的电阻率在10-6～108之间。
众所周知，导体具有良好的导电性，绝缘体具有良好的绝缘性，它们都是很好的电工材料。
我们用导体制成电线，用绝缘体来防止电的浪费和保障安全。
而半导体却在很长时间被人们所不齿，因为它的导电性能不好，绝缘性能又差。
然而它的不公正待遇随着人们对它所产生的愈来愈浓厚的兴趣消失了，它终于登上了大雅之堂！这是为什么呢？这是因为它具有一些可以被人们所利用的奇妙特性。
半导体在不同情况下，导电能力会有很大差别，有时犹如导体。
在什么情况下呢？①掺杂：在纯净的半导体中适当地掺入极微量（百万分之一）的杂质，就可以引起其导电能力成百万倍的增加。
②温度：当温度稍有变化，半导体的导电能力就会有显著变化。
如温度稍有增高，半导体的电阻率就会显著减小。
同理光照也会影响半导体的导电能力。
2.本征半导体的原子结构本征半导体——非常纯净且原子排列整齐的半导体。
（纯度约为99.999999999%。
即杂质含量为10的9次方分之一。
）硅原子一14个带负电的电子围绕带正电的原子核运动，并按一定的规律分布在三层电子轨道上。
锗原子一32个带负电的电子围绕带正电的原子核运动，并按一定的规律分布在四层电子轨道上。
由于原子核带正电与电子电量相等，正常情况下原子呈中性。
由于内层电子受核的束缚较大，很少有离开运动轨道的可能。
所以它们和原子核一起组成惯性核。
外层电子受原子核的束缚较小。
叫做价电子。
硅、锗都有四个价电子，故都是四价元素，其简化图见电子课件。
pn结击穿电压公式
pn结击穿电压公式1. PN结击穿的类型。
- 雪崩击穿。
- 当反向电压增大到一定程度时，PN结内的电场很强，使得载流子在电场作用下获得足够大的能量，与晶体原子发生碰撞，从而产生新的电子 - 空穴对。
新产生的载流子在电场作用下又会碰撞出更多的电子 - 空穴对，这种连锁反应就像雪崩一样，导致反向电流急剧增大，发生雪崩击穿。
- 对于单边突变结（例如P^+N结，P^+表示重掺杂的P区），雪崩击穿电压V_BR的近似公式为：V_BR≈frac{ε_sE_crit^2}{2q}((N_B)/(N_D))^ - (1)/(s)，其中ε_s是半导体的介电常数，E_crit是临界击穿电场强度，q是电子电荷量，N_B和N_D 分别是基区和掺杂区的杂质浓度，s是与半导体材料和结的类型有关的常数（对于硅s = 6）。
- 齐纳击穿。
- 在重掺杂的PN结中，由于耗尽层很窄，在反向电压作用下，耗尽层中的电场非常强，能够直接将价带中的电子拉到导带，从而产生大量的电子 - 空穴对，使反向电流急剧增大，这种击穿称为齐纳击穿。
- 齐纳击穿电压V_Z与半导体的禁带宽度E_g、杂质浓度N等因素有关。
对于硅材料，齐纳击穿电压较低（一般小于6V左右），而雪崩击穿电压相对较高。
在实际的PN结中，当击穿电压V_BR在6V左右时，雪崩击穿和齐纳击穿可能同时存在。
2. 影响PN结击穿电压的因素。
- 掺杂浓度。
- 对于雪崩击穿，随着掺杂浓度的增加，击穿电压降低。
因为掺杂浓度增加，耗尽层宽度变窄，载流子在较短的距离内就能够获得足够的能量发生雪崩倍增。
- 对于齐纳击穿，重掺杂会使耗尽层宽度极窄，从而更容易发生齐纳击穿，即齐纳击穿电压会随着掺杂浓度的增加而降低。
- 半导体材料。
- 不同的半导体材料具有不同的禁带宽度E_g、介电常数ε_s和电子迁移率等参数。
例如，硅（Si）和锗（Ge）的禁带宽度不同，这会影响到它们的击穿电压。
硅的禁带宽度比锗大，在相同的掺杂浓度和结构下，硅PN结的击穿电压相对较高。

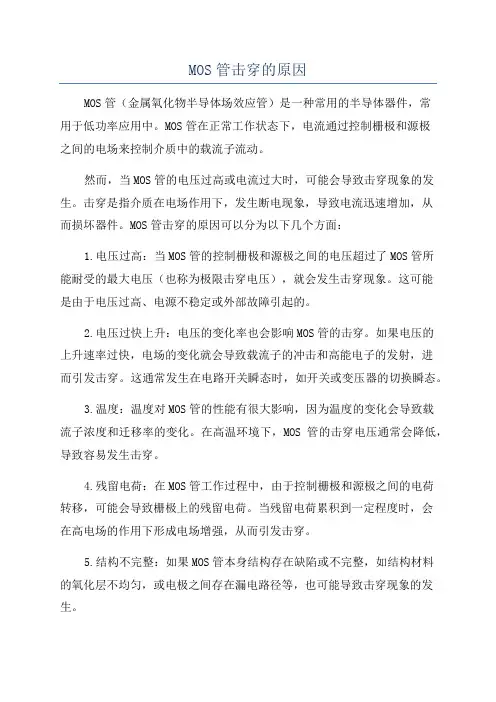

MOS管击穿的原因
MOS管击穿的原因MOS管（金属氧化物半导体场效应管）是一种常用的半导体器件，常用于低功率应用中。
MOS管在正常工作状态下，电流通过控制栅极和源极之间的电场来控制介质中的载流子流动。
然而，当MOS管的电压过高或电流过大时，可能会导致击穿现象的发生。
击穿是指介质在电场作用下，发生断电现象，导致电流迅速增加，从而损坏器件。
MOS管击穿的原因可以分为以下几个方面：1.电压过高：当MOS管的控制栅极和源极之间的电压超过了MOS管所能耐受的最大电压（也称为极限击穿电压），就会发生击穿现象。
这可能是由于电压过高、电源不稳定或外部故障引起的。
2.电压过快上升：电压的变化率也会影响MOS管的击穿。
如果电压的上升速率过快，电场的变化就会导致载流子的冲击和高能电子的发射，进而引发击穿。
这通常发生在电路开关瞬态时，如开关或变压器的切换瞬态。
3.温度：温度对MOS管的性能有很大影响，因为温度的变化会导致载流子浓度和迁移率的变化。
在高温环境下，MOS管的击穿电压通常会降低，导致容易发生击穿。
4.残留电荷：在MOS管工作过程中，由于控制栅极和源极之间的电荷转移，可能会导致栅极上的残留电荷。
当残留电荷累积到一定程度时，会在高电场的作用下形成电场增强，从而引发击穿。
5.结构不完整：如果MOS管本身结构存在缺陷或不完整，如结构材料的氧化层不均匀，或电极之间存在漏电路径等，也可能导致击穿现象的发生。
为了避免MOS管击穿现象的发生，可以采取以下措施：1.选择合适的器件和工作条件：根据具体应用需求选择合适的MOS管型号和规格，确保其能够耐受所需的工作电压和电流。
对于高电压应用，可以考虑使用抗击穿能力更强的器件。
2.控制电压上升速率：在设计电路时，可以采用合适的电路保护措施，如限流电阻、电容器、电感等，来控制电压的上升速率，避免因瞬态电压快速上升而引发击穿。
3.控制温度：在高温环境下，应注意散热和温度控制，以避免MOS管温度过高而引发击穿。
半导体器件物理-名词解释
1雪崩击穿：
加外部反向电压耗尽区中的载流子受到该区电场加速而不断增加能量，当能量达到足够大时，载流子与晶格碰撞时产生电子-空穴对。
新的电子-空穴对又在电场作用下加速，与原子碰撞时再产生第三代电子-空穴对。
如此继续，产生大量导电载流子，电流迅速上升。
2 影响雪崩击穿电压的因素:
（1）：杂质浓度及杂质分布对击穿电压的影响；（2）：外延层厚度对击穿电压的影响；（3）：棱角电场对雪崩击穿电压的影响：（4）：表面状况及工艺因素对反向击穿电压的影响；(5)：温度对雪崩击穿电压的影响。
3穿通击穿：
若在发生雪崩击穿之前，集电结的空间电荷区已经扩展到发射结处，即晶体管击穿，此时称为穿通击穿。
4隧道击穿
5：势垒电容：
（老师ppt上的）
当外加电压VA变化时，pn结的空间电荷宽度跟着发生变化，因而势垒区的电荷量也就随着外加电压变化而变化。
这相当于pn结中存储的电荷量也随之变
化，犹如电容的充放电效应。
因为放生在势垒区，故称为势垒电容，用CT表示。
（师兄的）
6：扩散电容：。
半导体击穿电压
半导体击穿电压
半导体击穿电压是指在特定的电场下，半导体材料中电子被加速到足以离开原子轨道而形成电离对的电压值。
半导体的击穿电压是一个非常重要的参数，它决定了半导体器件的工作电压范围和稳定性。
半导体的击穿电压与其材料的特性密切相关，如材料的禁带宽度、载流子浓度、晶格缺陷等。
在具体的半导体器件中，不同的结构和工艺也会对击穿电压产生影响。
对于普通的 PN 结二极管，其击穿电压一般在10V左右，而静电保护二极管的击穿电压要高得多，可以达到几百伏甚至千伏。
而针对高压应用的功率器件，其击穿电压往往需要达到几千伏以上。
在实际应用中，当半导体器件的工作电压超过其击穿电压时，会出现电流迅速增大的现象，这会导致器件的损坏甚至烧毁。
因此，在设计和选择半导体器件时，需要充分考虑其击穿电压特性，并根据具体的应用需求进行选择和设计。
- 1 -。
[doc]半导体激光器的击穿失效及其预防措施
![[doc]半导体激光器的击穿失效及其预防措施](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/0b3d7ed5d4bbfd0a79563c1ec5da50e2534dd143.webp)
半导体激光器的击穿失效及其预防措施越来越广泛,诸如光通信装置,信息终端裴置,声像读写装置,测试仪表,医疗器械等方面.从而人们对激光器的性能提出了更高的要求.其中普遍存在对激光器高寿命的要求.使得对半导体激光器的失效原因的研究成为关键.现在人们对半导体激光器的失效原因已经有了较高的认识,如晶格失配,缺陷,电极应力等.这些在生产者的老化筛选过程中已经注意到,并可以别除掉.而在激光器出厂后,由于运输,使用不当等导致激光器的失效则是激光器使用者最关心的问题之一一.本文着重对浪涌击穿和静电击穿加以介绍.通过对进厂检查和工序中故障得到的不合格品原因统计,已经证实前者击穿失效占63,后者击穿失效占48.8,远高于另外两种故障即机械应力和光纤断线等导致的失效.所以在使用过程中必须对浪涌击穿和静电击穿加以注意.l,浪涌击穿正向浪涌能导致半导体激光器发光端面击穿(光学性损伤).这种击穿大多数是由于自动功率控制电路的设计不良(偏移调整,撮蔼,接触不良,杂散电容等).正向浪涌击穿现象大部分出现在近于实际装配时的状态由光学性损伤看-半导体激光器的设计和硅器件的设计不同.并不以耗电为标准,而应以光输出功率(Po)为标准.为了高效且可在低电压下驱动半导俸激光器,必须阅值电流(Ih)低.外微分量子效率()高.如此则降低了它对低电平时峰值电流的容量.此外,激光器的正向直流过大,可导致有源层中央部位的热学性,光学性击穿.因此,在使用半导2,静电击穿半导体激光器在生产,封装,试验,运输及现场运行时失效的主要原因之一是静电放电(ESDje[ectrostat[cdischarge),这种放电f起的掼伤称为ESD损伤或静电损伤.目前,业已发现导致激光器静电损伤的原因主要有三种.(1)带静电的人接触激光器.将存储于人体的电荷传递给激光器或通过激光器向地放电.实际上在生产激光器的超净间内,人体带6.0V以上的静电是屡见不鲜的.(2)激光器本身作为电容器的一个极板而存储电荷,当某一电极与地接触时,放电脉冲可以引起激光器失效.(3)激光器处在某一静电场中,有时在激光器内部(如跨越氧化物层)所感应的静电势差可以l起激光器的击穿3,击穿失效的特点半导俸激光器的击穿失效有两种失效模式一其一是突发性的完全失效,这种失效是激光器的一十或多个参数突然发生飞跃式的变化?完全失去预定功能作用,通常表现为短路,开路或参数漂移f其=是潜在性失效.这种失效是在激光器内部引起轻做掼伤,如氧化层局部熔融或击穿,金属化,瞬时局部熔化甚至蒸发.减弱激光器抗过电应力的能力,大量事实说明静电损伤具有积累性,激光器的潜在性失效直接影响激光器的使用性能由于半导体激光器的有源区为亚微米级徽细结构,击穿时其特性通常会发生明显变化,具体来说静电击穿后主要表现为高功率时光输出饱和.P.一I的线性劣化,激光器端面有源层中央部位出现损伤小平面,严重击激光集锦第6卷穿时根本不激射;浪涌击穿后表现为Po—rr特性中出现扭折或不激射,由于端面有源层中央的光学性损伤远场图通常由基膜变成一阶膜;正向直流破坏的主要特征是高辅出下出现明显的破坏临界点,Po--lj特性不可恢复并劣化,发射光谱由单膜变成多膜,端面有源层中央有热学性或光学性损伤.总的趋势是.1,变化或消失,P易饱和,明显下降,远场图光斑增多,发射光谱趋向于辐射光谱,端面由于热学或光学性击穿出现损伤小平面等,完全不激射也是普遍现象.4,防止浪涌击穿静电击穿的措施浪涌损伤和静电损伤是一种偶然事件.一般讲与时间无关,所以不能通过老化将可附表防止半导体激光器浪涌和静电击穿的措施能因浪涌和静电损伤而失效的激光器筛选出去,相反在老化过程中可能田老化设备不当反而提高其失效百分比,这是因为在老化过程中激光器可能触及的静电势太高,静电产生的过电流(热效应),过电压(电效应)大大超过激光器的安全工作限,而导致激光器发生损伤.由于半导体激光器的应用领域和使用方法相当广泛,在运输和使用过程中可能遇到许多可能引起浪涌击穿和静电击穿的情况,很难一一讲明,这里仅就常见的几个方面加以介绍(见表),希望使用者能从中得到启发,井根据自己的实簖情况加以调整.号项目内容人体通过1M0的电阻缠绕在手腕上(手坍式).并定期用酸腐蚀清洁以保持光洁.1人体接地b.采用1m以下电阻接地,使用屏蔽室时要采用通用接地.由总电源至个别测试仪表电源之间通过噪声撼披器布线.十别电源均装配由C与R组成的噪声滤波器.2电源b.使常用电源本身处于接通状态.接通与断路由外部进行,停电时的电源断开以程控进行.c.对电路进行优化设计.注意蓄电池电源的脉动.并定期更换容量旋钮.a.电灯,同一房间内(同一线路)电源的接通,断开时暂时中断操作.b.进行包装,测试工作时.进行离子吹风或在弱离子气氛中进行(大批移动产品时也如此).3工作方面c.采用蓄电艳式钎焊烙铁或使用带接地线的三端子钎焊烙铁.用变压器降低二次电压?并使烙铁尖端接地.最好采用由烙铁尖端无蒲泄,不庸蚀感应电位而接地的烙铁.a.运载夹异,包装箱导电化(尤其是十别贷箱).产品的电报端子之间短路4央具厦其它b.工作地点铺低于30013的导电垫子,房间气氛温湿度以RHS0~10为目标(一般温度为5～3O_c.湿度为40～60).。
mosfet齐纳击穿原理
mosfet齐纳击穿原理MOSFET（金属氧化物半导体场效应晶体管）是现代电子领域中最常用的一种器件，其工作原理基于齐纳击穿效应。
齐纳击穿是指当电子在电场的作用下，能量足够高时，会克服空气中的分子间力，使得电流突破电介质的绝缘状态，导致击穿现象的发生。
而MOSFET齐纳击穿原理则是指在MOSFET的工作过程中，当电压超过一定值时，会导致齐纳击穿现象的发生。
MOSFET是由P型或N型沟道与控制电极组成的三极管，主要用于电子设备中的放大、开关和模拟电路等功能。
其内部结构包括金属氧化物半导体栅极、源极、漏极等。
当施加在栅极上的电压超过一定值时，栅极下方的沟道就会形成一个导电通道，从而使得源极和漏极之间产生导电效应。
在正常工作状态下，当MOSFET的栅极电压低于临界电压时，沟道处于关闭状态，源极和漏极之间没有电流流动。
但当栅极电压逐渐增加，当达到临界电压时，电场强度会足够大，能够克服栅极和沟道之间的势垒，使得沟道形成导电通道。
此时，源极和漏极之间的电流开始流动，MOSFET进入导通状态。
然而，当施加在栅极上的电压继续增加时，超过一定值，就会导致MOSFET发生齐纳击穿现象。
齐纳击穿的发生是由于电压足够高时，电场强度会使得沟道中的电子获得足够的能量，克服气体分子间的力，形成电离层。
在电离层中，电子与气体分子发生碰撞，产生电离效应，进一步增强电流。
这种齐纳击穿现象会导致MOSFET的损坏，并可能引发电路的故障。
为了避免MOSFET的齐纳击穿现象，需要合理设计和选择器件参数，以确保在实际工作中不会超过其承受的电压范围。
此外，还可以采取一些保护措施，如添加过压保护电路、合理布局电路等，以提高器件的可靠性和稳定性。
MOSFET齐纳击穿原理是指当施加在栅极上的电压超过一定值时，会导致电场强度足够大，使得电流突破绝缘状态，产生齐纳击穿现象。
了解和理解齐纳击穿原理对于设计和应用MOSFET电路至关重要，可以帮助工程师避免因齐纳击穿而导致的器件损坏和电路故障，同时提高电子器件的可靠性和稳定性。
雪崩击穿和齐纳击穿区别
雪崩击穿和齐纳击穿区别
雪崩击穿和齐纳击穿是半导体PN结的两种不同的击穿机理。
说明一下它们的相同点和不同点你就知道有什么用了。
一般对于硅材料的PN结，6V电压以上以雪崩击穿为主，6V以下以齐纳击穿为主；电压很高几乎就是雪崩击穿，电压很低就是齐纳击穿。
相同之处是：电压低于击穿点时通过PN结的电流很小，电压超过击穿点后，通过PN结的电流急剧增大，若外部电路不加限制，将使PN结很快烧毁。
不同之处是雪崩击穿电压呈正温度系数，即温度升高时击穿电压有所上升，齐纳击穿相反，是负温度系数。
于是当需要获得不随温度变化的基准电压时，可以将一只齐纳击穿二极管和一只雪崩击穿二极管串联起来（外部电路限制电流使它不至于烧毁），只要选材适当，可以使这两个二极管的总电压在相当大的温度变化范围内维持稳定。
当作为整流二极管和开关二极管使用时，是利用它的单向导电特性，正向导通，反向截止。
反向工作电压是低于它的击穿电压的，也就是不击穿，至于击穿机理的不同也就不重要了。
MOS管被击穿的原因及解决方案
MOS管被击穿的原因及解决方案一、MOS管被击穿的原因MOS管（金属-氧化物-半导体场效应管）被击穿是指在正常工作电压下，漏极和源极之间的绝缘层发生破坏，导致电流失控和元件损坏。
常见的MOS管击穿原因包括以下几点：1.过电压击穿：当电路中的电压超过MOS管额定的耐压值时，绝缘层可能会发生击穿。
过电压击穿可能源于输入电源电压过高、静电放电等。
2.过电流击穿：当MOS管所受的电流超过其额定值时，会产生过电流击穿。
过电流击穿可能源于电路设计错误、负载过大等。
3.温度过高：高温会使得MOS管内部的温度升高，进而影响绝缘层的耐压性能，导致击穿。
4.湿度过高：MOS管的绝缘层对潮湿环境非常敏感。
湿度过高时，绝缘层的绝缘性能可能会下降，容易导致击穿。
5.静电放电：电路中的静电放电可能会导致瞬态电压过高，从而引发MOS管击穿。
6.其他原因：如设备老化、材料缺陷等也可能导致MOS管的击穿。
二、MOS管被击穿的解决方案1.正确电路设计：合理的电路设计可以减少MOS管被击穿的风险。
包括在电路中设置合适的限流、过压和过流保护电路，以及避免设计中的过度优化和误差。
2.合适的散热措施：适当的散热措施可以降低MOS管内部温度，提高元件的工作稳定性。
可以通过增加散热片、增强通风等方式来改善散热条件。
3.控制工作温度：及时排查电路中存在的高温点，采取降温措施，如增加散热器、使工作环境通风良好等，以减少MOS管击穿的风险。
4.防静电保护措施：在电路中应用适当的静电保护措施，如使用静电防护元件、合理的地线设计和静电消除装置等，以减少静电击穿对MOS管的影响。
5.湿度控制：对于MOS管应用在潮湿环境下的场合，可以采取防潮措施，如增加密封性、使用防潮剂等，以提高MOS管绝缘层的耐压性能。
6.质量保证：选择有信誉的供应商提供质量可靠的MOS管，并对MOS 管的质量进行严格检测，以减少因材料缺陷等原因导致的击穿。
综上所述，MOS管被击穿的原因多种多样，但通过合理的电路设计、散热措施、控制工作温度、静电保护、湿度控制以及质量保证等措施，可以有效降低MOS管被击穿的概率，提高元件的可靠性和稳定性。
本征半导体击穿电压
本征半导体击穿电压
本征半导体的击穿电压是指在没有加入任何杂质的纯净半导体中，当电场强度增大到一定程度时，半导体会发生击穿现象，导致电流急剧增加的电压值。
击穿电压是一个重要的参数，它可以用来评估半导体材料在高电场下的稳定性和耐受能力。
从物理角度来看，本征半导体的击穿电压取决于其能带结构和载流子浓度。
当电场强度增大时，能带中的电子会被加速，最终达到足以克服能隙的能量，从而产生电子-空穴对。
这导致电子和空穴的大量产生，从而形成电流。
击穿电压通常与半导体的禁带宽度和载流子浓度有关，禁带宽度越大，击穿电压通常越高；而载流子浓度越低，击穿电压也会越高。
另外，从工程角度来看，击穿电压对于半导体器件的设计和应用至关重要。
在设计电子器件时，需要考虑击穿电压以确保器件在正常工作条件下不会发生击穿而损坏。
因此，对于不同类型的半导体材料和器件结构，击穿电压的考量也会有所不同。
总的来说，本征半导体的击穿电压是一个重要的物理特性，它
涉及到材料的能带结构、载流子浓度以及器件设计等多个方面，对于半导体材料的研究和器件设计具有重要意义。
