最新声光控开关的设计与制作
声光控制开关电路设计与制作指导书7

声光控制开关电路设计与制作指导书二、电路原理1.原理框图图1电路原理框图如图1所示,全波整流电路将交流220V电压变为约200V的直流电压,为后面的控制电路供电,例如桥式整流电路;受控开关受触发延时电路输出信号的控制,从而控制加于灯上的交流电压,达到控制开关灯的目的。
例如可控硅,继电器触头等;降压滤波电路将输出的直流200V电压进行降压后滤波,从而为其后的电路提供平滑直流工作电压,如电阻降压,电容滤波;声光控制元件将声光控制信息变成电信号,为放大触发延时电路提供输入控制信号,例如,驻极体话筒和蜂鸣器等声控元件,光敏二极管和光敏电阻等光控元件;放大电路将较微弱的声光控制信号进行放大,以推动触发延时电路工作,例如各种放大电路;触发延时电路将放大电路输出的电压去推动触发延时电路工作,控制受控开关的闭合,达到控制灯亮时间长短的目的,实现声光控制功能。
电路原理如图2所示,D1-D4组成桥式整流电路,将220V交流电压变成200V 左右的直流电压后,经R1降压,C1滤波得到约5V的直流电压,供U1(CMOS)门和MU1等工作使用。
R3为MU1提供偏置电压,R4使U1A工作于放大状态,由于U1A与U1B直接相连,所以U1B也处于放大状态,C2和C3为耦合电容。
R5、R6和R9对U1B输出的信号进行分压,以触发U1C、U1D、U1E和U1F工作,D5对C4单向充电,R7、C4决定延时时间,R8和C5使U1F翻转果断。
单向可控硅受U1F输出电平的触发控制,R2为限流保护电阻。
白天,光线明亮,光敏电阻R9的阻值较小,U1C输入端的电位很低,即使MIC送来的声音电信号经过两级放大后也不足以使U1C输入端为高电平,经U1C、U1D、U1E、U1F的传输处理后,U1F的输出端为低电平,可控硅V1的栅级G得不到触发电压,关断不工作,灯不亮。
图2电原理图晚上,光线暗淡,电阻R9的阻值较大,但R6的存在,U1C输入端对地的电阻值使其输入端的电位为低电平范围的某一固定值。
声光控开关的制作与调试

声光控开关的制作与调试制作声光控开关的步骤如下:材料准备:1.声音传感器:用于检测环境中的声音信号。
2.光敏电阻:用于检测环境中的光强度信号。
3.继电器:用于控制电器开关。
4.电路板:用于搭建电路。
5.导线:用于连接电路的各个部分。
6.电源:用于供电。
电路搭建:1.将声音传感器和光敏电阻连接到电路板上。
2.使用导线将声音传感器和光敏电阻连接到继电器的输入端。
3.使用导线将继电器的输出端连接到电器开关上。
4.将电源连接到电路板上以供电。
调试声光控开关的步骤如下:1.调试声音传感器:a.将声音传感器连接到电源和示波器。
b.对传感器进行敲击或发出声音,观察示波器上是否有变化。
c.根据示波器上的波形调整传感器的灵敏度,使其能够准确检测环境中的声音信号。
2.调试光敏电阻:a.将光敏电阻连接到电源和示波器。
b.改变环境光线的强度,观察示波器上是否有变化。
c.根据示波器上的波形调整光敏电阻的灵敏度,使其能够准确检测环境中的光强度信号。
3.测试继电器:a.将继电器输出端连接到示波器,并将继电器输入端连接到声音传感器和光敏电阻。
b.发出声音或改变环境光线的强度,观察示波器上继电器是否响应。
c.根据实际需求调整继电器的灵敏度,使其能够准确地根据声音或光线信号控制电器开关。
4.连接电器开关:a.将继电器输出端连接到电器开关上。
b.发出声音或改变环境光线的强度,观察电器开关是否正常工作。
c.如有需要,对继电器输出端进行调整,以确保电器开关能够根据声音或光线信号正确地进行开关。
总结:制作和调试声光控开关需要先准备好所需材料,并按照一定的步骤进行操作。
通过调试声音传感器、光敏电阻和继电器,可以确保声光控开关能够准确地感应环境中的声音和光线,并控制电器开关的开启和关闭。
在调试过程中,根据示波器上的波形和继电器的响应情况,进行相应的调整,以确保声光控开关的灵敏度和响应速度达到预期效果。
最后,连接电器开关并进行测试,确保声光控开关能够正常地控制电器的开关操作。

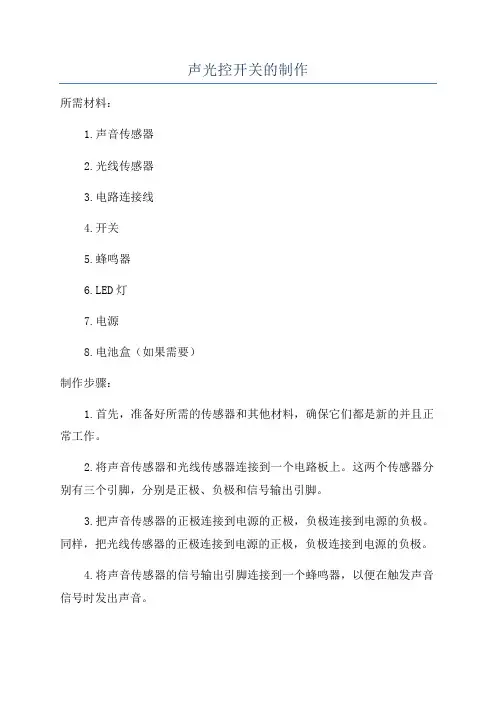

声光控开关的制作

声光控开关的制作所需材料:1.声音传感器2.光线传感器3.电路连接线4.开关5.蜂鸣器6.LED灯7.电源8.电池盒(如果需要)制作步骤:1.首先,准备好所需的传感器和其他材料,确保它们都是新的并且正常工作。
2.将声音传感器和光线传感器连接到一个电路板上。
这两个传感器分别有三个引脚,分别是正极、负极和信号输出引脚。
3.把声音传感器的正极连接到电源的正极,负极连接到电源的负极。
同样,把光线传感器的正极连接到电源的正极,负极连接到电源的负极。
4.将声音传感器的信号输出引脚连接到一个蜂鸣器,以便在触发声音信号时发出声音。
5.将光线传感器的信号输出引脚连接到一个LED灯,以便在触发光线信号时亮起。
6.将传感器与开关相连。
将声音传感器的信号输出引脚连接到开关的一个端口,将光线传感器的信号输出引脚连接到开关的另一个端口。
7.将开关的上、下两端分别连接到LED灯和蜂鸣器。
8.最后,将电源连接到电路板上,确保电路板能够正常供电。
完成以上步骤后,声光控开关即制作完成。
当声音传感器检测到声音信号时,蜂鸣器会发出声音;当光线传感器检测到光线信号时,LED灯会亮起。
同时,开关可以用来控制声光信号是否输出。
如果将开关置于开启状态,声光信号将输出;如果将开关置于关闭状态,声光信号将停止输出。
总结一下,声光控开关的制作并不复杂,只需一些基本的电路连接和简单的线路焊接即可完成。
通过合理安装和调节传感器及相关元件,我们可以实现声音和光线信号的自动检测和自动控制。
制作一个声光控开关可以帮助我们实现更便捷和智能的生活,提高生活质量。
声光控制开关电路设计

声光控制开关电路设计一、引言二、电路原理1.声音传感器声音传感器能够将周围的声音转化为模拟电信号输出。
声音传感器一般由驻极体电容微型麦克风和音频放大器组成。
根据输出电压大小可判断周围声音的强度。
2.光线传感器光线传感器可以感知光的强度,根据光的强弱发出不同的信号。
光线传感器通常由光敏二极管和运放电路组成,能够将光线强度转换为电压信号输出。
3.开关电路通过组合声音传感器和光线传感器,可以设计一种声光控制开关电路。
当声音或光线强度超过预设阈值时,开关电路将相应地开启或关闭。
三、电路设计步骤1.材料准备准备一个声音传感器、一个光线传感器、一个运算放大器、一个麦克风、一个光敏二极管、若干电阻和电容。
2.电路布局将声音传感器和光线传感器连接到运算放大器的输入端,通过合适的电阻和电容进行滤波和放大。
将麦克风连接到声音传感器的驻极体电容上,使其能够接收周围的声音。
将光敏二极管连接到光线传感器的阳极和阴极上,使其能够感知周围的光线。
3.阈值设置通过调节电阻的值,可以设置声音传感器和光线传感器的阈值。
阈值的设置应根据具体的应用场景来调整,以达到预期的触发效果。
4.开关控制当声音传感器检测到声音强度超过预设阈值时,运算放大器的输出电压将升高。
当光线传感器检测到光线强度超过预设阈值时,运算放大器的输出电压将降低。
根据运算放大器输出电压的变化,我们可以通过一个比较器来控制开关的开闭。
5.反馈电路为了稳定电路的工作,可以增加一个反馈电路来提供负反馈。
通过连接一个电阻和电容到比较器的输入端,可以实现电路的自激振荡。
四、测试与调试完成电路设计后,需要进行测试与调试。
可以使用一个示波器来测量声音传感器和光线传感器的输出电压。
通过改变声音和光线的强弱,观察比较器输出的电平变化,以验证电路的正确性和可靠性。
五、应用案例声光控制开关电路可以广泛应用于自动化控制、声光警报器等领域。
例如,将该电路应用于灯光控制系统中,可以实现有人时自动开灯、无人时自动关灯的功能。
声光控开关设计与制作

声光控开关设计与制作首先,我们需要选择一个合适的光敏元件作为传感器。
常用的光敏元件有光电二极管、光敏电阻等。
它们具有对光线敏感的特性,当光线照射到它们上面时,其电阻或电流值会发生变化。
我们可以利用这种特性来检测光线的强弱。
接下来,我们需要设计一个放大电路,将光敏元件的输出信号放大到可以控制开关的电平。
这个放大电路可以采用运放等电子元件来实现,并根据实际需求选择合适的放大倍数。
然后,我们需要设计一个比较电路,用于将放大后的信号与一个预设的阈值进行比较。
当信号超过或低于这个阈值时,比较电路会输出一个高电平或低电平信号,从而控制开关的打开或关闭。
最后,我们需要连接一个继电器或晶体管等电子元件,将比较电路的输出信号转换为可以控制电路开关的电信号。
通过这个继电器或晶体管,我们就可以实现光线的强弱控制电路的开关。
在实际的制作过程中,我们需要将上述电路元件进行连线,并按照原理图进行组装。
根据光线探测器的安装位置和使用需求,我们可以设计合适的外壳来保护电路。
并根据实际情况连接电源线和输出线。
在测试和使用过程中,我们可以通过调节阈值电压来调整光线敏感度。
当光线强度大于或小于阈值时,电路开关会自动打开或关闭。
同时,我们也可以根据具体的需求,对电路进行进一步的优化和改进,例如添加滤波电路、提高抗干扰能力等。
总之,声光控开关的设计与制作需要根据具体的需求选择合适的元件和电路,并进行组装和调试。
通过合理的设计和操作,我们可以实现声光控开关的自动化控制,提升设备的智能化水平。
声光控开关的制作与调试

声光控开关的制作与调试声光控开关是一种基于声音和光线信号的开关设备,可以根据声音或光线的强弱来控制开关的打开和关闭。
它被广泛应用于家庭、办公室等场所,用于自动控制照明、电器等设备的开关,提高生活和工作的便利性和舒适度。
下面将详细介绍声光控开关的制作和调试流程。
声光控开关主要由传感器模块、控制模块、继电器模块和电源模块组成。
传感器模块用于接收声音和光线信号,控制模块用于处理信号并控制开关的状态,继电器模块用于实际的开关操作,电源模块用于供电。
下面将分别介绍各个模块的制作和调试。
传感器模块的制作和调试:传感器模块包括声音传感器和光线传感器。
声音传感器可以使用电容麦克风或电极式麦克风,光线传感器可以使用光敏二极管或光敏电阻。
首先,选择合适的传感器并连接至控制模块的输入引脚。
然后,使用示波器或多用表等工具监测传感器输出信号,调整传感器的灵敏度和增益,使其能够正确地接收声音和光线信号。
控制模块的制作和调试:控制模块可以使用单片机或集成电路实现。
首先,根据传感器的输出信号特性,选择合适的控制芯片或单片机,并连接至传感器的输出引脚。
然后,编写相应的程序,将传感器的信号转化为控制开关的信号。
最后,使用示波器或多用表等工具监测控制模块的输出信号,调整程序和参数,使其能够正确地控制开关的打开和关闭。
继电器模块的制作和调试:继电器模块用于实际的开关操作。
首先,选择合适的继电器并连接至控制模块的输出引脚。
然后,将继电器的触点与所控制的设备连接,确保继电器的正确操作能够控制设备的开关。
最后,使用示波器或多用表等工具监测继电器的触点状态和输出信号,调整控制模块的输出参数和继电器的工作电压,使其能够正确地进行开关操作。
电源模块的制作和调试:电源模块用于为声光控开关提供供电。
首先,确定需要的电源电压和电流,并选择合适的电源转换器或稳压器。
然后,将电源模块连接至控制模块和继电器模块的输入引脚,确保其能够正常为开关设备供电。
最后,使用示波器或多用表等工具监测电源模块的输出电压和电流,调整电源转换器或稳压器的参数,以确保供电稳定可靠。
声光控开关的制作与调试

声光控开关的制作与调试1.原理介绍:声光控开关利用了声音和光线传感器来感应环境中的声音和光线强度。
当环境中的声音或光线强度超过预设的阈值时,声光控开关就会触发开关动作。
这个过程可以通过微处理器来实现,为了控制开关的准确性和稳定性,我们需要一些滤波和放大电路来处理传感器的输出信号。
2.材料准备:制作声光控开关所需的材料如下:-声光敏电阻;-光敏电阻;-微处理器;-声音放大电路;-光线放大电路;-电源电路;-继电器;-控制开关;-电阻、电容、电感等元件;-面包板、导线等实验用具。
3.制作步骤:(1)将声音和光线传感器焊接在面包板上,注意保持正确的引脚连接;(2)设计和制作声音放大电路和光线放大电路,并将它们也焊接在面包板上;(3)将微处理器和其他控制电路与放大电路相连接;(4)设计和制作电源电路,并将其与其他电路连接起来;(5)最后,将继电器和控制开关连接到面包板上,使其能够控制要控制的设备。
4.调试过程:(1)首先,需要设置传感器的阈值。
可以通过调整电阻、电容等元件的数值来实现,使其能够在适当的范围内感应到声音和光线信号;(2)接下来,将电源接入电路,并确保所有元件都正常工作;(3)随后,通过检测传感器的输出信号,验证阈值的设置是否正确。
可以使用数字万用表或示波器来进行检测;(4)一旦确认传感器输出信号正常,就可以开始测试开关的控制效果。
对于控制开关,可以通过触发开关动作来控制继电器,以达到开关的目的;(5)最后,进行一系列的测试和调试,确保声光控开关稳定可靠。
总之,声光控开关的制作与调试需要合理连接传感器、放大电路、控制电路和电源电路,并通过设置适当的阈值和进行测试和调试,来确保其正常工作。
通过以上的制作和调试过程,我们可以制作出一个稳定可靠的声光控开关,以方便我们的生活与工作。
项目6 声、光控制节能开关电路的设计与制作

在数字系统中,常常需要获得各种不同频率、不同幅度的矩形 脉冲信号。例如时序逻辑电路中的同步脉冲控制信号CP。而获得矩 形脉冲信号的方法有两种:一种是利用多谐振荡器直接产生矩形脉 冲信号;另一种是通过整形电路对已有信号的波形进行整形、变换, 得到符合要求的矩形脉冲信号。555定时器电路只要在外部配接少 量的元件就可形成很多实用的电路,因而广泛用于信号的产生、变 换、控制和检测。
VTH 时,电路产生如下正反馈过程:
结果迅速使 u 01 VOL
u 0 VOH ,电路进入第二暂稳态。
(2)第二暂稳态及其自动翻转过程 电路进入第二暂稳态的瞬间,由于电容C两端电压不能突变,
u I 也要上跳 VOH ,并维持 低电平。随后,输出高电平 VTH u 将下降,当 u I
0
时,电路又产生如下正反馈过程:
结果迅速使 u 01 VOH
u0 VOL
,电路又回到第一暂稳态。如此反复循环,使电路产生振荡,输 出周期性的矩形脉冲。其工作波形如图6-4所示
图6-3由CMOS门电路组成的多谐振荡器
图6-4 多谐振荡器的波形图
由上述分析不难看出,多谐振荡器的两个暂稳态的转换过程是通过 电容C充、放电作用来实现的,电容的充、放电作用又集中体现在 图中
(2)触发翻转至暂稳态当在
uI
端加负触发脉冲信号时,G1门的输出 u 01
u
跳变为高电平VOH 。由于电容C上的电压不能突变,使G2门的输入 R 也随之产生正跳变,G2门的输出 跳变为低电平VOL,并反馈到G1门的输入端。这时即使 u I
u 02 仍维持低电平,电路进入暂稳态。暂稳态时 回到高电平,
2.安装。根据电路原理图,画出装配图。由装配图完成电路的装 配及焊接。 3.测试电路。在明亮环境下,击掌,看灯是否亮(正常不亮); 在光线较暗环境下,击掌,看灯是否亮(正常亮)。
