水箱水泵一体化综述

水箱水泵一体化功能特点1、无负压系统与市政管网直联取水加压运行不会造成市政自来水管网负压。

2、置压通过调节许可压力控制阀可设置市政自来水管网许可吸水压力。

3、借压(或叠压)超过许可吸水压力和流量时可在自来水管网压力基础上增压。

与从普通蓄水池吸水相比运行时可减少水泵台数或(和)降低转速达到节能目的。

4、变频恒压设备实时通过传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水泵投入台套数和变频器输出频率(反应到电机及水泵为转速)以追贴用水曲线实现恒压。

5、无噪音采用现代设计理念，充分考虑现代人对环境的要求，选用静音专用变频器，运用了消音设计手段，故系统能超静音运行。

6、停电不断水供电线路停电时，系统通过BY PASS等手段实现停电不断水，即停电时系统自动切换为市政自来水压力供水。

7、高度自动化系统能实现全自动控制，具有手动,自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、漏水检测补偿、不用水停车、瞬间跳闸保护等功能。

另可根据用户需求配置人机界面，可视化远程调整、监测和维护。

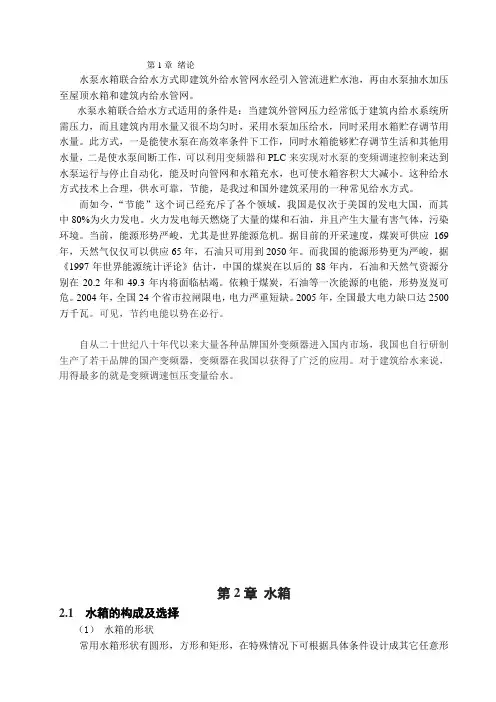

水箱水泵一体化供水系统概述水箱水泵一体化交流电机变频驱动是我国近几年来发展较快的高新技术，这种变频技术主要应用于变负荷的水泵和风机，它比用阀门、节流孔来调节流量要节省很多的能源，这种技术的应用，正符合国家的节能产品推广计划。

根据流体力学的基本原理，当水泵变频调速替代阀门进行流量调节时，节能效果十分显著。

因为水泵的流量与转速成正比;压力与转速的平方成正比;轴功率与转速的三次方成正比。

所以水泵采用变频调速时，节能效果与调节阀门相比，可省电40-50%。

据统计，常规水泵大部分时间在额定负荷下运行工作。

特别是自来水厂和居民小区的生活给水泵，设计时均按最大用水负荷选泵，而每天24小时用水负荷变化很大，在夜间用水负荷更低。

随着空调、淋浴设施进入家庭，进一步加大了用水的波峰与波谷的差值。

对水泵采用变频调速，根据用水量的变化来调节水泵的转速，不仅可以节省大量的能源，而且降低了水泵运行躁声，廷长了水泵的使用寿命。

我公司研制、生产的ZBH系列变频调速生活恒压给水设备取代了水塔、高位生活水箱和传统的气压供水设备，选用世界知名品牌的高性能进口变频器，采用高档微控机自动控制单台或多台水泵实现恒压供水。

水箱水泵一体化说明：1、水箱水泵一体化无负压控制技术基本说明：系统设定一恒定压力值，如果管网压力高于设定压力值时，压力变送器将管网压力反馈给变频控制柜，自来水可通过直供管路直接到达用户管网对用户进行供水。

当市政管网压力变化或用户管网用水量变化使管压力低于设定压力时，压力变送器将管网压力反馈给变频控制柜中的PlD控制器，通过PlD控制器调整变频器的输出频率，启动水泵机组并调节水泵转速保持恒压供水;如果不能满足供水要求时，则控制柜将控制多台工频泵的启停和变频泵的转速，从而达到恒压变量供水的要求2、水箱水泵一体化平滑控制技术:控制系统拥有压力平滑控制技术。

如果没有平滑控制技术，设备往往会出现压力过调的情况。

在加减泵或出现水量变化较大的情况下，压力波动比较大。

采用平滑控制技术后，系统可以根据实际反馈压力自动控制加减速速度，使系统的压力更加稳定。

3、水箱水泵一体化压力自动补偿技术根据系统阻力特性，当流量越大时，系统的阻力越大。

为了满足系统在最大用水量时有足够的扬程来克服系统阻力，一般厂.家在设定系统压力时只能按最大流量所需的压力来设置，当小流量用水时压力过剩造成能量浪费。

长沙小王供水设备有限公司的无负压控制系统拥有压力平滑控制技术，可以根据系统用水量的变化自动调节系统的设定压力，在小流量用水时运行在低压力值，随着用水量的增大，系统按照水力特性，逐渐增大系统的使用压力。

从而最大限度地节省了电能。

水箱水泵一体化基本配置是：1、可编程控制器(PLC)采用德国西门子产品。

2、接触器、热保护是德国西门子或者是法国施耐德产品，接触器的容量比配用电机容量提高两个档次，例如7.5KW电机额定电流15A，我们配用32A的接触器，保证控制系统长期稳定运行。

3、变频器选用瑞士ABB品牌变频器。

4、中间继电器选用法国施耐德产品。

5、其余辅助元器件均是国内知名品牌产品-空气开关为正泰集团产品、面板元件为上海二工集团产品。

水箱水泵一体化技术参数流量范围0—600 m3,h压力范围0—2.0MPa控制水泵单台电机功率,180KW压力调节精度,0.01MP环境温度0～+40℃相对湿度90%以下(电控部分)电源380V×(1+10%)50Hz+2Hz水箱水泵一体化概述节能减排是中国目前热门趋势，小王公司在变频恒压供水设备的基础上开发了无负压供水设备，无负压供水设备充分利用自来水管网的原有压力能源，在同样供水需求的情况下，可以选用功率相对较小的水泵及控制设备，同时在夜间小流量用水的情况下利用自来水水压直接供水而无需起动水泵。

相比较于传统的带水池的供水设备可节约大量的电能运行成本及投资成本。

无负压供水设备无需建造水池、水箱，占有空间相对较少，节省设备的初期投资和节省了冲洗水池，给水池消毒的费用。

无负压供水设备为全封闭式结构，真正消除供水二次污染，为绿色环保新型供水设备。

目前通用的变频恒压供水，取消了地面水池，减少了水质的二次污染，但兴建和使用地下水池的费用和地下水池对水质的污染也是一个问题。

因此，无负压供水设备将是变频恒压供水设备的发展与延伸。

无负压增压供水设备采用水泵与自来水管网直接相连，用压力调节罐作为水泵进水储水装置，采用真空消除器消除管网内所产生的负压，在充分利用自来水管网直接相连，用压力调节罐作为水泵进水储水装置，采用真空消除器消除管网内所产生的负压，在充分利用自来水管网的原有压力的基础上实现了供水的二次增压，该设备既实现了增加的目的(且丝毫不会影响管网其它用户水)，又节省建水池，水箱的投次，在保证管网水质的同时(无二次污染)，又可充分利用管网的原有水压，其节能效果极其显著，可达50%以上。

无负压供水设备全自动智能控制，具有多种保护和控制功能，可实现真正无人值守。

水箱水泵一体化一、全自动变频调速稳压给水设备产品概述为解决传统生活供水系统中，水泵的直接接入自来水管网对自来水管网产生的负压问题，我公司创新研制开发可新一代WFGW、WFGL系列无负压变频给水设备(管网调节增压设备)。

该产品不但解决了地下水池的二次污染问题，还可以和纯净水设备配套，直接作为饮用水的增压设备，可以在任何一个需要管网增压的供水系统中使用。

该系列产品获得多项使用新型国家专利。

RTS系列智能全自动无负压水箱水泵一体化是我公司在RWG 型变频变压变量恒压供水系列产品的基础上升级而来的第六代产品。

该设备采用了全封闭设计，可直接与市政自来水管网连接，利用变频自动控制系统控制变频泵通过真空控制器和稳流调节罐来保护市政网不产生负压，自动对用户管网增压变频供水。

同时还大量节省了用户供水配套的投资，在使用过程中能达到压力差不多就补多少，大大节省能源能源消耗。

水质无二次污染，用户可用上安全卫生的生活用水。

该设备是目前最新型的二次供水设备。

水箱水泵一体化☆卫生无污染设备与市政自来水管网直接串接，全封闭运行，异物不能进入管网系统；空气不能与管网及通过设备内的水直接接触，水质无二次污染；稳流调节罐用符合食品卫生标准的不锈钢材料制造，不会滋生微生物及其他有害物质，保证用户真正能用上安全卫生的生活饮用水。

☆节能效果显著RTS智能全自动无负压水箱水泵一体化直接与自来水管网连接，可充分利用自来水管道原有的压力，差多少补多少。

在用水低峰期，该设备自动停止工作，或一台泵工作，即可满足用水需要；用不高峰期，才会启动其他泵，所以节电效果极其显著，符合国家节能要求。

☆投资少节省占地面积利用RTS智能全自动无负压水箱水泵一体化供水，不用建军蓄水池或水箱，该设备利用了自来水管网原有的压力，无需从零加压，因此增压泵选型较不。

既节省了土建及设备的大批投资，又节省了蓄水池或水箱的占地面积，为开发公司、开发商节省很大费用和人力物力。

☆停电可维持供水利用变频全自动控制系统控制设备全自动运行，停电不停水，但自动停机，来电自动开机，停电时可依旧维持底层用户用水。

☆设备简单、管理方便RTS智能全自动无负压水箱水泵一体化成套出厂，到用户现场后，只需将用户的自来水进水管和出水管分别与设备对接即可。

施工周期短，安装简单。

☆智能系列全自动程度高RTS智能全自动无负压水箱水泵一体化，采用了变频自动控制系统，具有软启动、过载、过热、过压、欠压、缺项、短路、失速保护等功能。

在异常情况下能进行信号报警、自检、故障判断等，还可以根据用水量的大小自动调节供水流量。

☆设备先进、质量可靠RTS智能全自动无负压水箱水泵一体化的制造，所用电机、水泵、轴承、变频器、断路器、接触器、继电器等到配件全部采用了国内国际的名牌产品，具有可靠的质量保证。

水箱水泵一体化工作原理市政自来水进水压力P1通过远传压力表转换为电压信号后传输至智能型变频控制系统，智能型变频控制系统将接收到的信号转换为可读的数字压力信号，此时可设定一个负压检测值P2，设备出水压力P3也通过远传压力表进行采集，此时可设定一个供水压力恒定值P4。

设备投入使用后，打开自来水进水阀门，自来水直接进入稳流调节器，称调节器内的空气从负压抑制器排出，待水充满后，负压抑制器自动关闭。

当用户管网水压P3小于设定的恒定压力P4时，变频控制系统控制水泵启动运行，并根据用水量的大小自动调节水泵转速进行恒压供水，若陕西箱式泵站达到工频转速时，经过延时切换到工频运行同时再启动另一台水泵变频运转，以保证用户管网压力始终保持在设定压力P4数值上。

在运行过程中控制系统检测到自来水进水压力P1小于P2时，这说明自来水进水系统即将产生瞬时负压，经过合理延时，无负压系统立即启动，本设备就通过负压抑制器稳流调节器中的检测装置采集稳流调节器内的真空度和水位信号，通过微机控制负压抑制器和稳流调节器内的特殊装置动作，抑制负压的产生，保证本设备不对自来水管网产生任何影响。

当微机系统检测到进水压力P1大于P2时系统又恢复正常供水。

当系统检测到自来水进水压力大于设定供水压力P4时，这说明自来水本身的压力能够满足用户用水的要求，则系统控制水泵降低转速直至停止运行，自来水则由旁通管直接缶用户管网供水。

水箱水泵一体化特点：1、技术先进：水箱水泵一体化将真空抑制技术、流体控制技术和智能变频技术等多项先进技术进行优化融合，变频给水设备与自来水管网直接串接，实现稳压、节能、卫生、安全可靠运行，不产生负压，不用建水池、水箱。

2、卫生无污染：水箱水泵一体化为全密封结构，细菌和粉尘不会进入系统；避免了藻类的滋生，防止了水源二次污染及供水水质污染问题，用户使用的是符合国家卫生标准的自来水。
