深化设计方案的一般步骤

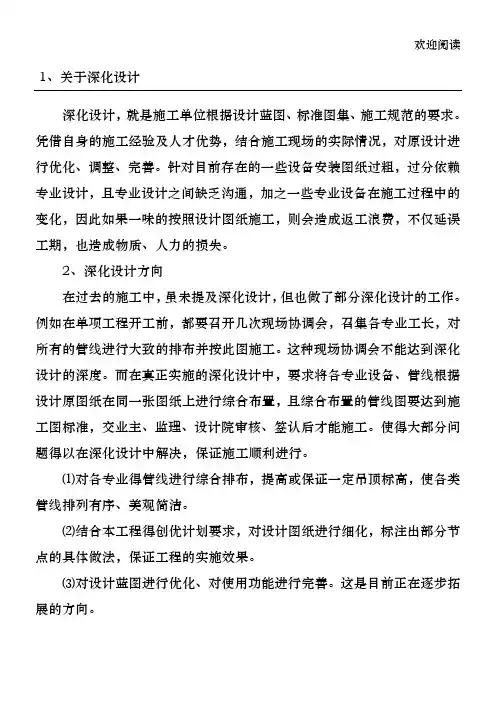

1、关于深化设计
深化设计，就是施工单位根据设计蓝图、标准图集、施工规范的要求。

凭借自身的施工经验及人才优势，结合施工现场的实际情况，对原设计进行优化、调整、完善。

针对目前存在的一些设备安装图纸过粗，过分依赖专业设计，且专业设计之间缺乏沟通，加之一些专业设备在施工过程中的变化，因此如果一味的按照设计图纸施工，则会造成返工浪费，不仅延误工期，也造成物质、人力的损失。

2、深化设计方向
在过去的施工中，虽未提及深化设计，但也做了部分深化设计的工作。

例如在单项工程开工前，都要召开几次现场协调会，召集各专业工长，对所有的管线进行大致的排布并按此图施工。

这种现场协调会不能达到深化设计的深度。

而在真正实施的深化设计中，要求将各专业设备、管线根据设计原图纸在同一张图纸上进行综合布置，且综合布置的管线图要达到施工图标准，交业主、监理、设计院审核、签认后才能施工。

使得大部分问题得以在深化设计中解决，保证施工顺利进行。

⑴对各专业得管线进行综合排布，提高或保证一定吊顶标高，使各类管线排列有序、美观简洁。

⑵结合本工程得创优计划要求，对设计图纸进行细化，标注出部分节点的具体做法，保证工程的实施效果。

⑶对设计蓝图进行优化、对使用功能进行完善。

这是目前正在逐步拓展的方向。

3、深化设计的基本步骤
⑴争取业主、监理及设计院的支持、配合：特别是设计院的配合，因为需要设计院提供各专业设计图纸电子版，有了各专业设计图纸电子版后我们的工作就可以做到事半功倍。

同时深化图纸设计贯穿整个建筑施工过程，涉及工程前期投资控制、工程的施工图设计阶段至施工过程中的各方单位配合等问题，也涉及到建筑的某些使用功能的局部调整，各种材料设备的选型，部分精装修的方案确定。

工程进场后，工程积极与业主沟通，并指出以往工程施工过程中存在的质量问题往往与设计缺陷有关。

使业主正确认识到深化设计图纸的重要性，让业主会同各分包单位同工程一道进行深化图纸设计。

⑵成立深化图纸设计小组，组织各专业工长组成深化图纸设计小组，实行人员分工。

人员落实后，开始着手宏观的深化图纸设计，并把深化图纸设计得出的问题进行汇总归档。

我们在讨论具体的解决方案时，会同业主、监理、设计院及分包方的专业工长，一起进行深化图纸设计，商量出最好的施工方案，并把最终的解决方案形成文字记录，并把它反馈到电子版上，形成了具体的解决方案，即有具体施工说明及尺寸的平面图或剖面
⑶用深化设计图纸来指导现场施工，使现场的施工过程严格按深化图纸的内容进行，并把现场施工中发现深化设计图纸存在的不足重新反映到深化设计图纸上来，从而进一步完善深化设计图纸。

4、深化设计的具体内容
工程主要从以下几个方面进行设计图纸的深化：
⑴绘制预留预埋管线的平面布置图。

工程前期的预留预埋质量直接影响工程后期的安装质量。

工程根据设计院的图纸电子版，结合土建的建筑、结构图，认真分析大楼的建筑结构梁、板及墙体位置。

设计院电气图纸中灯具、探头及各种模块无具体的安装尺寸，工程在深化图纸中，对特别是明装部分的预留预埋安装结合梁、柱、墙的实际尺寸重新进行布置并调整。

做到所有的灯具、感烟探头的位置在楼板面分布合理均匀，保证灯具、感烟探头布置横平竖直。

同时将调整后的管线分段进行尺寸标注，并在分段标注的管段进行编号，保证能做到定尺定长进行批量下料并施工。

⑵绘制各种管线的综合平面图。

工程根据设计院提供的施工图的电子版本，首先核对各专业图纸自身是否有相冲突、矛盾地方的,进行本专业的图纸自查，发现问题并在深化图纸中进行二次设计。

普查各专业图纸，将水、电、设施图纸中的各种水管、风管、桥架采用不同颜色的线条叠加绘制在一起。

对发现出来的施工交叉矛盾或无法施工的部位，会
同各专业工长进行协商，按照施工规范和管道避让的一般原则进行管线平面调整，对调整部位的管线需标明管线平移或翻转的位置尺寸、高度及角度。

必要时需调整部位采取大样分解说明。

在管线平面图中进行标注各种管线的安装尺寸（指距结构的梁、墙、柱的距离）及各种管线安装之间的相互距离，在管线的剖面图中标注好各种管线间的安装高度。

对有较大功能变更的设计部分需争取业主、设计院的认可。

⑶绘制内走道、管道井及强弱电井的管线平、剖面图。

移动工程地下室的内走道管线纵横交叉密集，包括风管、强弱电桥架、喷淋支、干管，消防支、干管。

业主要求吊顶的安装高度尽可能提高，这对工程的施工及对管线的排布有很高要求。

工程各专业一起进行多次的商议、会诊并到现场进行实地测量，认真核对设计图中的各种风、水管、强弱电桥架、设备的安装方式、标高。

经过多方认证最后确定采用管道支架共用及部分管线移出走道部分的安装方式，保证管线按操作及施工规范要求的距离进行布置。

⑷绘制剪力墙预埋套管、预留洞、穿楼板预留洞、各配电间、竖井桥架、配电箱的预留洞及平面布置图。

预埋套管及预留洞是否准确直接影响后面的安装工程质量。

⑸绘制吊顶安装布置图。

根据装修吊顶及平面分格图，进行灯具、风口、喷淋头、探头、检修口的平面定位。

由于移动工程部分装修的吊顶平面布置未确定，工程在各设备满
足使用功能的前提下，力争保证外观美观大方，灯具、风口、喷淋头、探头、检修口布置纵横成线并尽可能居中；同时分系统、分段进行标注尺寸。

让业主按照安装的平面布置图进行装修设计，大大减少了工程的返工。

吊顶确定的部分，按吊顶的排版图进行合理布置，其中嵌入式灯具、风口定位尺寸应考虑避开吊顶龙骨，同时与吊顶的造型相结合，保证工程施工质量。

⑹绘制管线分解图和细部处理图。

各种管线的平面布置图完成后，工程对属于自身施工范围的桥架安装支架、消防管卡箍连接位置进行分解。

按照设计图纸、施工验收规范、标准图集要求，参照桥架厂家的产品样本进行选型，确定支架的样式。

同时结合现场在深化图上进行支架间距的定位。

对电气竖井的桥架、配电箱的位置进行重新布置，对桥架特殊件进行大样分解细化，将细化后的图纸交厂家生产产品和队伍严格按图纸施工，保证其施工质量和提高劳动效率。

消防管卡箍连接时，将管道卡箍连接件在图中用尺寸进行定位。

以系统为单位，对各管段分节编号，根据分节编号内容在加工车间批量制作安装。

另外进行消防管管道自重验算，确定支架型钢的规格，根据管道安装部位的不同确定支架的长度、固定端的做法。

⑺绘制地砖排版图。

通过对地砖进行计算机排版提出地砖合理规格和排布建议，同时采取定作加工、厂家批量生产
措施，减少损耗。

5、深化设计的优点
用深化设计图纸来指导现场的施工，它更合理地优化设计图纸内容，尽可能避免施工过程中的返工现象、防止事故隐患的发生，真正实现：从技术上对工程质量的预控，从材料上对工程成本的预控。

其具体优点归纳如下：
⑴优化设计图纸：深化图纸设计是对设计图纸中的不足所进行的一种设计。

它是以设计图纸为基础的，但它比设计图纸更完善、更合理、更具有可操作性。

⑵简化施工流程、提高施工效率：
深化图纸设计是简化施工流程、提高施工效率的一种手段。

经深化设计后的图纸保证施工的准确性，使施工班组能严格按照施工图进行分解下料、制作。

能够对每道工序的总体、细部做法有明确的认识。

我们以深化后的设计图纸来指导施工，现场施工有了深化设计图纸，就好比在茫茫的大海上航船有了指南针，真可谓得心应手。

通过深化图纸设计，管理人员对工人的交底就更详细，更具体；工人操作起来更快捷、更具目的性。

⑶强化施工管理、提高施工质量：
更是强化施工管理、提高施工质量一种重要的举措。

有了深化设计图纸来指导现场施工，首先，它可以使各专业的施工井然有序，而不是杂乱无章，因为，就知道该做啥，该
如何的做，上面都标得一清二楚，而且是一步一步的往下做，从而显得井然有序。

第二、各专业施工人员有了深化设计图纸得技术交底书，他们就可以一气呵成，而不用在施工过程中做一下、想一下，等发现错了，拆了再重来，从而它有利于提高施工质量。

⑷降低施工成本、增加经济效益：
深化图纸设计更是控制工程成本的好武器。

材料是工程成本的主要来源，故它主要是通过提高材料的使用率来降低施工成本，而通过增加工程量来提高工程造价。

首先是提高材料的利用率，就是充分利用好每一寸材料，其实也是废料的充分利用，通过它来降低工程成本。

第二、增加工程量就是通过深化图纸设计，发现设计的不足，也就是指出各专业使用功能及部分设计缺陷，争取设计院、业主的同意，增加相应的工程量，提高经济效益。
