拆撑换撑施工方案
拆换撑施工方案
拆换撑施工方案
一、背景
在建筑施工过程中，拆换撑是一项关键的工作。
它不仅能确保施工安全，还能保障工程质量。
因此，制定合理的拆换撑施工方案至关重要。
二、方案制定
1. 确定拆换时间
在选择拆换撑的时间时，需要考虑到施工进度、季节气候等因素，避免对施工造成影响。
2. 撑具材料选择
选择合适的撑具材料是保证施工质量的关键。
通常情况下，应选择质量可靠、强度足够的撑具材料。
3. 安全施工措施
在拆换撑的过程中，需要严格遵守安全施工规定，确保施工人员的人身安全。
4. 现场管理
在拆换撑的施工现场，需要对现场进行合理的管理，确保施工有序进行。
三、施工步骤
1. 拆除旧撑
首先需要拆除旧的撑具，确保撑具的安全可靠。
2. 安装新撑
在拆除旧撑后，需要及时安装新的撑具，保证施工的连续性。
3. 施工验收
在完成拆换撑的施工后，需要进行验收工作，确保施工符合规范要求。
四、总结
拆换撑施工是建筑施工中重要的一环，合理的拆换撑施工方案能够保证施工的顺利进行，保障施工的安全和质量。
因此，在进行拆换撑施工时，需要认真制定施工方案，确保施工的顺利进行。

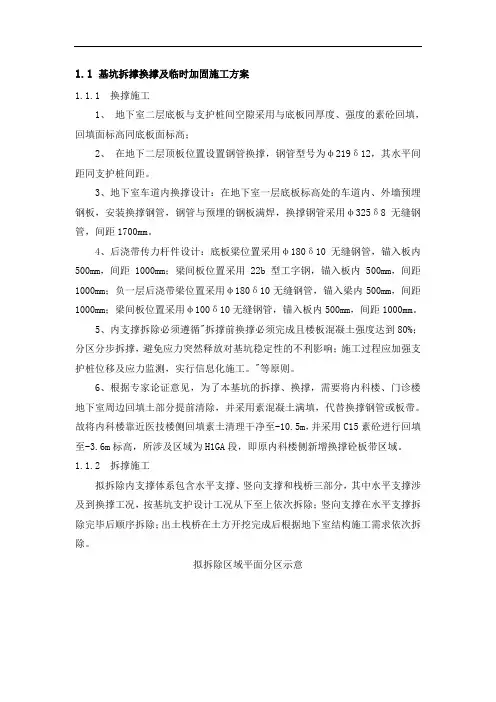

综合楼-基坑拆撑换撑及临时加固施工方案
1.1基坑拆撑换撑及临时加固施工方案1.1.1换撑施工1、地下室二层底板与支护桩间空隙采用与底板同厚度、强度的素砼回填，回填面标高同底板面标高；2、在地下二层顶板位置设置钢管换撑，钢管型号为φ219δ12，其水平间距同支护桩间距。
3、地下室车道内换撑设计：在地下室一层底板标高处的车道内、外墙预埋钢板，安装换撑钢管，钢管与预埋的钢板满焊，换撑钢管采用φ325δ8无缝钢管，间距1700mm。
4、后浇带传力杆件设计：底板梁位置采用φ180δ10无缝钢管，锚入板内500mm，间距1000mm；梁间板位置采用22b型工字钢，锚入板内500mm，间距1000mm；负一层后浇带梁位置采用φ180δ10无缝钢管，锚入梁内500mm，间距1000mm；梁间板位置采用φ100δ10无缝钢管，锚入板内500mm，间距1000mm。
5、内支撑拆除必须遵循"拆撑前换撑必须完成且楼板混凝土强度达到80%；分区分步拆撑，避免应力突然释放对基坑稳定性的不利影响；施工过程应加强支护桩位移及应力监测，实行信息化施工。
"等原则。
6、根据专家论证意见，为了本基坑的拆撑、换撑，需要将内科楼、门诊楼地下室周边回填土部分提前清除，并采用素混凝土满填，代替换撑钢管或板带。
故将内科楼靠近医技楼侧回填素土清理干净至-10.5m，并采用C15素砼进行回填至-3.6m标高，所涉及区域为H1GA段，即原内科楼侧新增换撑砼板带区域。
1.1.2拆撑施工拟拆除内支撑体系包含水平支撑、竖向支撑和栈桥三部分，其中水平支撑涉及到换撑工况，按基坑支护设计工况从下至上依次拆除；竖向支撑在水平支撑拆除完毕后顺序拆除；出土栈桥在土方开挖完成后根据地下室结构施工需求依次拆除。
拟拆除区域平面分区示意1.1.3机械拆除工艺机械拆除主要利用镐头机等设备对支撑进行破碎处理，破碎后钢筋割断，废渣清运。
1）机械施工工艺支撑拆除，应遵循“先撑后拆、主撑后拆、对称拆除”的原则，分块进行，工程破碎、切割、清理可以充分利用场地空间，合理调整安排交叉作业同时开展。
拆撑及换撑施工方法
拆撑及换撑施工方法拆撑（钢撑）是指在建筑物施工过程中，为了支撑构件的安装或拆除而暂时设置的支撑结构。
而换撑则是指在建筑物施工过程中，为了支撑构件的移动或调整而设置的支撑结构。
接下来，我将详细介绍拆撑和换撑的施工方法。
拆撑施工方法：1.确定拆撑位置：根据设计要求和施工计划，确定拆撑的位置。
拆撑位置应在结构的满足施工需要的位置上，并考虑到结构的稳定性和安全性。
2.安装主撑杆：在拆撑位置，先安装主撑杆，即起撑H型钢。
主撑杆应先用螺栓将其与结构固定，再用起垫板和起撑杆将其与结构连接。
主撑杆的数量和位置根据结构的需要确定，并参考设计图纸。
3.安装辅助撑杆：根据拆撑位置的需要，安装辅助撑杆。
辅助撑杆的安装方式与主撑杆类似，但数量和位置可根据具体情况确定。
4.加固支撑：在主撑杆和辅助撑杆安装完毕后，需要对支撑进行加固。
加固方式主要有两种，一种是设置加固支撑杆，即根据结构需要在主撑杆和辅助撑杆之间安装支撑杆，再用螺栓固定；另一种是设置垂直支撑杆，即在主撑杆的顶部和结构之间安装垂直支撑杆。
5.检查支撑：在拆撑施工完成后，需要对支撑进行检查。
检查包括支撑的稳定性、支撑与结构的连接情况等。
若发现问题，应及时进行调整和修复。
换撑施工方法：1.确定换撑位置：根据施工需要和结构要求，确定换撑的位置。
换撑位置应在结构的满足施工需要的位置上，并考虑到结构的稳定性和安全性。
2.安装移动支撑：在换撑位置，安装移动支撑，即起移撑H型钢。
移动支撑应先用螺栓将其与结构固定，再用起垫板和起撑杆将其与结构连接。
移动支撑的数量和位置根据结构的需要确定，并参考设计图纸。
3.移动和调整结构：通过移动支撑，将结构进行移动和调整。
移动支撑应根据结构的需要进行调整，以便达到预期的位置。
4.固定结构：在结构移动和调整完成后，需要将结构固定。
固定方式可以使用螺栓、焊接等方法进行。
5.检查结构和支撑：在换撑施工完成后，需要对结构和支撑进行检查。
检查包括结构的稳定性、支撑的连接情况等。
某工程支护结构换撑及拆除施工方案
某工程支护结构换撑及拆除施工方案引言概述：某工程支护结构换撑及拆除施工是在土木工程领域中常见的施工过程。
本文将详细介绍支护结构换撑的原因和必要性，以及拆除施工的相关方案和步骤。
通过本文的阐述，读者将获得对支护结构换撑及拆除施工的深入理解。
正文内容：一、支护结构换撑的原因与必要性1. 支护结构老化：长期使用会导致支撑材料老化，降低了结构的稳定性，需要及时更换。
2. 工程变化：施工现场的地质条件或设计要求可能会发生变化，需要重新调整支护结构。
3. 修复与加固：对于损坏或破坏的支撑材料，需要更换或加固以保证施工的持续进行。
4. 提高结构稳定性：通过更换或加强支撑材料，可以进一步提高结构的稳定性和安全性。
二、支护结构换撑的实施方案1. 方案设计：根据工程实际情况和要求，进行支护结构换撑方案的设计，包括换撑的材料、设备和施工工序等。
2. 施工准备：根据方案设计，准备所需的施工材料和设备，并进行现场布置和安全措施的落实。
3. 拆除旧支撑：首先需要拆除旧支撑结构，确保施工空间的畅通和换撑的顺利进行。
4. 安装新支撑：根据方案设计，进行新支撑结构的安装和调整，确保支撑的稳定性和合理布置。
5. 检测与验收：完成换撑工程后，进行必要的检测和验收工作，确保支护结构的稳定性和安全性。
三、拆除施工的相关方案和步骤1. 方案设计与现场勘察：根据需要拆除的支护结构，进行方案设计和现场勘察，确定拆除的具体步骤和施工要求。
2. 施工准备：准备拆除所需的工具、设备和人力资源，并进行安全措施的落实。
3. 拆除工作的顺序：按照设计方案，按照自上而下或自下而上的顺序进行拆除。
首先拆除较高的部分，然后逐步拆除较低的部分。
4. 施工技术：拆除过程中需要注意控制振动和冲击力，确保周围环境和结构的安全。
可以采用动力设备、手工工具和爆破等技术进行拆除。
5. 清理与处理：拆除完成后，进行现场的清理工作，并对拆除产生的废弃物进行处理，确保施工场地的整洁和环保。
综合楼-基坑拆撑换撑及临时加固施工方案
1.1基坑拆撑换撑及临时加固施工方案1.1.1换撑施工1、地下室二层底板与支护桩间空隙采用与底板同厚度、强度的素砼回填，回填面标高同底板面标高；2、在地下二层顶板位置设置钢管换撑，钢管型号为φ219δ12，其水平间距同支护桩间距。
3、地下室车道内换撑设计：在地下室一层底板标高处的车道内、外墙预埋钢板，安装换撑钢管，钢管与预埋的钢板满焊，换撑钢管采用φ325δ8无缝钢管，间距1700mm。
4、后浇带传力杆件设计：底板梁位置采用φ180δ10无缝钢管，锚入板内500mm，间距1000mm；梁间板位置采用22b型工字钢，锚入板内500mm，间距1000mm；负一层后浇带梁位置采用φ180δ10无缝钢管，锚入梁内500mm，间距1000mm；梁间板位置采用φ100δ10无缝钢管，锚入板内500mm，间距1000mm。
5、内支撑拆除必须遵循"拆撑前换撑必须完成且楼板混凝土强度达到80%；分区分步拆撑，避免应力突然释放对基坑稳定性的不利影响；施工过程应加强支护桩位移及应力监测，实行信息化施工。
"等原则。
6、根据专家论证意见，为了本基坑的拆撑、换撑，需要将内科楼、门诊楼地下室周边回填土部分提前清除，并采用素混凝土满填，代替换撑钢管或板带。
故将内科楼靠近医技楼侧回填素土清理干净至-10.5m，并采用C15素砼进行回填至-3.6m标高，所涉及区域为H1GA段，即原内科楼侧新增换撑砼板带区域。
1.1.2拆撑施工拟拆除内支撑体系包含水平支撑、竖向支撑和栈桥三部分，其中水平支撑涉及到换撑工况，按基坑支护设计工况从下至上依次拆除；竖向支撑在水平支撑拆除完毕后顺序拆除；出土栈桥在土方开挖完成后根据地下室结构施工需求依次拆除。
拟拆除区域平面分区示意1.1.3机械拆除工艺机械拆除主要利用镐头机等设备对支撑进行破碎处理，破碎后钢筋割断，废渣清运。
1）机械施工工艺支撑拆除，应遵循“先撑后拆、主撑后拆、对称拆除”的原则，分块进行，工程破碎、切割、清理可以充分利用场地空间，合理调整安排交叉作业同时开展。
拆撑换撑施工方案
拆撑换撑施工方案
首先，进行拆撑工作。
在施工前，需要对原有的撑墩或支架进行评估，确定是否需要拆除。
如果原有的撑墩或支架已经损坏或无法满足承重要求，就需要进行拆除。
拆除工作需要按照安全规范进行，使用合适的工具和设备，确保施工过程中不会对建筑结构造成更大的损坏。
在拆除工作完成后，需要进行测量和评估。
测量建筑结构的尺寸和坡度，确定需要安装的新撑墩或支架的具体位置和规格。
同时，还需要对现
场的地质和土壤条件进行评估，确保新的撑墩或支架能够稳固地安装在地
面上。
接下来，进行新撑墩或支架的制作和安装。
根据之前的测量和评估结果，制作符合要求的新撑墩或支架。
在制作过程中，需要选择合适的材料
和工艺，确保新的撑墩或支架具有足够的强度和稳定性。
然后，使用吊车
或其他设备将新的撑墩或支架安装在指定的位置。
安装时需要注意不损坏
建筑结构，并确保撑墩或支架与建筑物的连接牢固可靠。
最后，进行验收和调整。
在安装完成后，需要对新的撑墩或支架进行
验收，确保其符合相关的标准和要求。
同时，还需要对建筑结构进行调整，确保新的撑墩或支架起到预期的效果。
如果需要，可以进行一些补充工作，例如对撑墩或支架进行防腐处理，提高其耐久性和使用寿命。
总结起来，拆撑换撑施工方案主要包括拆除旧的撑墩或支架、测量和
评估、新撑墩或支架的制作和安装、验收和调整等步骤。
通过合理的施工
方案和严格的操作，可以确保建筑结构的稳定性和承重能力，提高建筑物
的安全性和使用寿命。
拆撑换撑施工方案
中国建筑工程总公司CHINA STATE CONSTRUCTION ENGRC CORP.武汉市中西医结合医院新病房大楼建设工程拆撑换撑施工方案中建三局建设工程股份有限公司武汉市中西医结合医院新病房大楼建设工程项目经理部二O一二年八月目录1 编制说明 (1)2 工程概况 (2)2.1 基坑工程概况 (2)2.2 支撑体系设计概况 (2)2.2.1 内支撑梁 (2)2.2.2 立柱桩 (4)2.2.3 二层腰梁 (4)2.2.4 换撑 (4)3 施工部署 (5)3.1 拆撑总体部署 (5)3.1.1 拆撑分区 (5)3.1.2 拆撑顺序 (6)3.2 施工准备 (6)3.2.1 拆撑必要条件 (6)3.2.2 技术准备 (6)3.2.3 劳动力安排计划 (7)3.2.4 物资材料准备计划 (8)3.2.5 施工机械设备准备 (8)4 施工方法 (9)4.1 整体施工顺序 (9)4.2 换撑施工 (9)4.3 拆撑施工 (11)4.3.1 拆撑施工顺序 (11)4.3.2 拆撑原则 (12)4.3.3 脚手架搭设 (12)4.3.4 支撑拆除 (12)4.3.5 砼块外运 (13)5 施工进度计划 (13)6 成品保证措施 (13)7 应急措施 (13)8 安全保证措施 (14)9 文明施工及环境保护措施 (14)1 编制说明为保证本基坑工程安全、科学、合理组织施工，结合基坑支护设计、工程设计图纸和现场特定条件，我部特编制拆撑换撑专项方案，以指导现场具体施工。
编制本方案主要依据和采用的主要技术规范标准：1、武汉市中西医结合医院新病房大楼建设工程（以下简称本工程）招标文件及相关附件；2、中南勘察设计院有限责任公司提供的《武汉市中西医结合医院新病房大楼、污水处理站岩土工程勘察报告》（详勘）；3、武汉市建筑设计院提供的结构图纸及武汉市勘测设计研究院提供的基坑支护的相关图纸。
4、《武汉市中西医结合医院新病房大楼基坑工程设计方案论证意见》。
换、拆撑方案
换、拆撑⽅案⽬录第⼀节⼯程概况 (3)1. ⼯程简介 (3)2. 基本概况 (3)3. ⽀护结构概况 (3)第⼆节拆换撑整体施⼯部署 (9)1. 拆、换撑区域划分 (9)2. 拆撑部署 (10)3. 内⽀撑拆除⼯艺的选择 (10)4.换撑板带布置 (10)5.地下室外墙与⽀护桩间混凝⼟回填 (12)6.后浇带传⼒带处理 (15)7.汽车坡道位置⽀撑设计 (18)8. 垂直运输设备部署 (18)9. 内⽀撑拆除流程 (19)10.东南⾓影响钢柱吊装的⽀撑梁拆除 (21)第三节内⽀撑拆除⼯量分析 (25)第四节切割拆撑⼯艺 (26)1. 机械设备的选择 (26)2. ⽀撑梁拆除⼯艺 (27)3. 冠梁、腰梁拆除⼯程 (29)4. 措施板的拆除 (29)5. 钢管⽴柱拆除⼯程 (31)6.吊装孔预留 (32)第五节成品保护 (32)第六节基坑监测 (33)第七节安全保证措施 (33)1.安全教育培训 (33)2.危险源识别 (33)3.安全⽣产管理制度 (34)4.施⼯现场的安全管理 (34)5.起重设备操作安全 (35)6.混凝⼟块及碎块处理 (35)7.楼层脚⼿架搭、拆要求 (35)第⼋节应急预案 (35)1. 施⼯的危险源和可能造成的伤害 (35)2. 预防措施 (36)3. 应急与响应机构、职责与分⼯ (36)4.报告 (37)5.联络 (37)6.疏散 (37)7.救援措施 (38)8.现场保护 (38)9.现场恢复 (38)第九节附图、附表 (38)第⼗节楼板受⼒分析 (39)第⼗⼀节换、拆撑⽅案⼆ (60)第⼗⼆节⽅案对⽐分析 (60)1.⼯艺对⽐ (60)2.⼯期对⽐ (61)3.材料⽤量对⽐ (61)4.经济对⽐ (61)第⼀节⼯程概况1. ⼯程简介(1)、⼯程名称：汉京⾦融中⼼项⽬(2)、建设单位：深圳市罗兰斯宝物业发展有限公司(3)、监理单位：中海监理有限公司(4)、设计单位：筑博设计股份有限公司(5)、施⼯单位：中国建筑第四⼯程局有限公司2. 基本概况汉京⾦融中⼼项⽬位于深圳市南⼭区深南⼤道以北，科技中⼀路以东。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国建筑工程总公司CHINA STATE CONSTRUCTION ENGRC CORP.武汉市中西医结合医院新病房大楼建设工程拆撑换撑施工方案中建三局建设工程股份有限公司武汉市中西医结合医院新病房大楼建设工程项目经理部二O一二年八月目录1编制说明 (1)2工程概况 (2)2.1 .................................................................................................................... 基坑工程概况22.2 .......................................................................................................... 支撑体系设计概况22.2.1 ..................................................................................................................... 内支撑梁22.2.2 .......................................................................................................................... 立柱桩42.2.3 ..................................................................................................................... 二层腰梁42.2.4 ............................................................................................................................... 换撑43施工部署 (5)3.1 .................................................................................................................... 拆撑总体部署53.1.1 ..................................................................................................................... 拆撑分区53.1.2 ..................................................................................................................... 拆撑顺序63.2 .............................................................................................................................. 施工准备63.2.1 ........................................................................................................... 拆撑必要条件63.2.2 ..................................................................................................................... 技术准备63.2.3 ...................................................................................................... 劳动力安排计划73.2.4 ................................................................................................. 物资材料准备计划83.2.5 ................................................................................................. 施工机械设备准备84施工方法 (9)4.1 .................................................................................................................... 整体施工顺序94.2 .............................................................................................................................. 换撑施工94.3 .............................................................................................................................. 拆撑施工114.3.1 ........................................................................................................... 拆撑施工顺序114.3.2 ..................................................................................................................... 拆撑原则124.3.3 ................................................................................................................ 脚手架搭设124.3.4 ..................................................................................................................... 支撑拆除124.3.5 ..................................................................................................................... 砼块外运135施工进度计划 (13)6成品保证措施 (13)7应急措施 (13)8安全保证措施 (14)9文明施工及环境保护措施 (14)1 编制说明为保证本基坑工程安全、科学、合理组织施工，结合基坑支护设计、工程设计图纸和现场特定条件，我部特编制拆撑换撑专项方案，以指导现场具体施工。
编制本方案主要依据和采用的主要技术规范标准：1、武汉市中西医结合医院新病房大楼建设工程（以下简称本工程）招标文件及相关附件；2、中南勘察设计院有限责任公司提供的《武汉市中西医结合医院新病房大楼、污水处理站岩土工程勘察报告》（详勘）；3、武汉市建筑设计院提供的结构图纸及武汉市勘测设计研究院提供的基坑支护的相关图纸。
4、《武汉市中西医结合医院新病房大楼基坑工程设计方案论证意见》。
5、基坑支护设计变更、洽商往来联系函件；6、《建筑基坑支护技术规程》JGJ120-99；7、《建筑基坑工程技术规范》YB9258-97；8、《深基坑工程技术规定》DB42/159-2004；9、《建筑工程施工质量验收统一标准》（GB50300-2001）10、《混凝土结构工程施工质量验收规范》（GB50204-2010）11、《建筑工程施工现场供用电安全规范》（GB50194-93）12、《建筑机械使用安全技术规范》（JGJ33-2001）13、《施工现场临时用电安全技术规范》（JGJ46-2005）14、《建筑施工安全检查评分标准》（JGJ59-2011）15、《建筑施工高处作业安全技术规范》（JGJ 80-91）16、国家和行业现行的相关施工及工程质量验收规范；17、中建三局质量管理体系文件和企业现行施工工艺和工法。
2 工程概况2.1基坑工程概况工程概况表2.2支撑体系设计概况本基坑采用灌注桩排桩+1道混凝土支撑支护，局部采用2道混凝土支撑支护，桩顶以上放坡挂网喷射混凝土支护。
2.2.1内支撑梁内支撑梁采用钢筋砼梁1道支撑支护，局部采用2道混凝土支撑支护，按设计施工ZC1、ZC2、ZC0三种截面尺寸分别为800×800mm、600×700mm、900×900mm。
一层支撑平面布置图二层支撑平面布置图ZC1梁为一层主撑梁，截面尺寸800mm×800mm（b×h），主筋为20C25（上下每侧6C25，左右各4C25），箍筋为A8@200（节点处1.5m范围内箍筋加密A8@100），梁顶面处标高20.70m，中心线标高20.30m。
ZC2梁为一层、二层辅撑梁，截面尺寸为600mm×700mm，主筋为12C25（上下每侧4C25，左右各2C25），箍筋为A8@200（节点处1.5m范围内箍筋加密A8@100），梁顶标高20.65m，中心线标高20.30m。
ZC0为二层主撑梁，梁截面尺寸900mm×900mm，主筋为16C25（上下每侧5C25，左右各3C25），箍筋为A8@200（节点处1.5m范围内箍筋加密A8@100），梁顶面处标高15.05m，中心线标高14.60m。
一层支撑结构各杆件中心线同高，标高为20.30m。
砼强度为C30。
二层支撑结构各杆件中心线同高，标高为14.60m。
