电梯基本原理及结构
电梯工作原理
电梯工作原理引言概述：电梯作为现代城市交通系统的重要组成部分，为人们提供了便捷快速的垂直交通方式。
然而，电梯的工作原理却是众多人所不了解的。
本文将详细介绍电梯的工作原理，包括电梯的基本构造、电梯的运行方式、电梯的安全保护系统以及电梯的维护保养。
一、电梯的基本构造1.1 电梯井和轿厢：电梯井是电梯的运行空间，轿厢则是电梯内部供乘客乘坐的空间。
电梯井和轿厢之间通过导轨连接，轿厢可以在导轨上上下运行。
1.2 驱动系统：电梯的驱动系统由电动机、减速器和传动机构组成。
电动机提供动力，通过减速器和传动机构将电动机的旋转运动转换为轿厢的上下运动。
1.3 控制系统：电梯的控制系统包括电梯按钮、控制器和电气元件等。
乘客通过按下按钮选择所需楼层，控制器接收信号后控制电动机实现轿厢的运行。
二、电梯的运行方式2.1 电梯的起升运行：当乘客按下按钮选择楼层后，电梯控制器接收信号，电动机启动并驱动轿厢沿导轨上升或下降，直到到达目标楼层。
2.2 电梯的停靠控制：当电梯到达目标楼层时，控制器会控制电动机停止运行，并使轿厢与楼层平齐，以方便乘客上下电梯。
2.3 电梯的门控制：电梯的门控制系统通过电动机和门系统实现轿厢门的开关。
当电梯到达目标楼层时，门控制系统会自动打开轿厢门，乘客上下电梯后，轿厢门会自动关闭。
三、电梯的安全保护系统3.1 限速器：电梯的限速器是一种安全装置，用于监测电梯的运行速度。
当电梯超过预设的安全速度时，限速器会自动刹车，确保电梯的安全停靠。
3.2 安全钳：安全钳是一种安全装置，用于防止电梯的自由坠落。
当电梯发生异常情况时，安全钳会自动夹紧导轨，阻止电梯的运行。
3.3 紧急通信系统：电梯内部配备有紧急通信系统，乘客可以通过该系统与外界联系，寻求帮助。
四、电梯的维护保养4.1 定期检查：电梯需要定期进行检查，包括电梯的机械部件、电气系统以及安全装置的功能检测，以确保电梯的正常运行。
4.2 日常保养：电梯的日常保养包括轨道的清洁、电梯门的润滑以及按钮的维护等，以延长电梯的使用寿命和提高电梯的运行效率。
电梯结构及原理图解
(一)调速性能好。所谓“调速性能”，是指电动机在 一定负载的条件下，根据需要，人为地改变电动机的转速。 直流电动机可以在重负载条件下，实现均匀、平滑的无级 调速，而且调速范围较宽。
对重装置一般由对重架,对重 块,导靴等组成.如图
对重的布置
对 重 在 轿 厢 后 面
W=G+KQ
W – 对重的总重量 G – 轿厢自重 Q – 轿厢额定载重量 K – 电梯平衡系数(一般取0.4~0.5)
对 重 在 轿 厢 侧 面
重量补偿装置
重量补偿装置是悬挂在轿
厢和对重底面的补偿链条,补偿 绳等.在电梯运行1,其长度的变
电梯层门和轿厢门一般由门、导轨架、滑轮、滑块，门框、地坎等部件组 成。门一般由薄钢板制成，为了使门具有一定的机械强度和刚性，在门的背面 配有加强筋。为减小门运动中产生的噪声，门板背面涂贴防振材料。门导轨有 扁钢和C型折边导轨两种;门通过滑轮与导轨相联，门的下部装有滑块，插入地 坎的滑槽中;门的下部导向用的地坎由铸铁、铝或铜型材制作，货梯一般用铸铁 地坎、客梯可采用铝或铜地坎。
化正好与曳引绳长度变化趋势 相反,当轿厢位于最高层时,曳 引绳大部分位于对重侧,而补偿 链(绳)大部分位于轿厢侧;当轿 厢位于最底层时,情况与上述正 好相反,这样轿厢一侧和对重一 侧就有了补偿的平衡作用.
补偿装置
补偿装置的种类
门系统
电梯门系统可以分为两种，装在井道入口层站处的为层门，装在轿厢入口 处的为轿厢门。层门和轿厢门按照结构形式可分为中分门、旁开门，垂直滑动 门、铰链门等。中分式门主要用在乘客电梯上，旁开式门在货梯和病床梯上用 得较普遍，垂直滑动门主要用于杂物梯和大型汽车电梯上。铰链门在国内较少 采用，在国外住宅梯中采用较多。
电梯基本原理和结构(全)
电梯原理结构电梯的基本结构是：一条垂直的电梯井内，放置一个上下移动的轿箱(Cab)。
电梯井壁装有导轨，与轿箱上的导靴限制轿箱的移动。
轿箱的支撑及升降有两种方法：曳引式多条钢缆，把轿箱悬挂在电梯井顶部机房的曳引轮之上。
钢缆另一端悬挂作平衡的对重。
对重一般为轿箱加上50%负载时的重量。
当轿箱移动时，对重会向反方向移动。
曳引轮是依靠钢缆的粗糙表面及引轮上坑纹之间的摩擦力来拉动轿箱。
因此当钢缆或曳引轮用旧之后，必须适时更换以防滑溜。
电动机负责带动曳引轮转动，提供动力升起或放下轿箱。
电动机可能是交流，亦有可能是直流。
部分电动机要使用齿轮带动曳引轮，较新及较快的电梯一般会采用无齿轮带动。
部分高层曳引式电梯还有重量补偿：在轿箱及对重之下设有一条钢缆或锁链，连接到地上。
作用是补偿悬挂轿箱或对重的钢缆长度改变引起的重量变化。
曳引式电梯必定会有各种安全装置，防止轿箱因钢缆继裂、制动失灵等任何原因造成的堕落。
最低限度的安全装置包括：在机房装设的钢缆限速器，在轿箱及对重上安装安全钳。
安全钳即奥的斯当年发明的机械安全装置，当加速到某一速度时会自动钳紧导轨，把轿箱或对重刹停。
在电梯井的底部，还会装有缓冲器，作为最后的保护。
曳引式电梯一般需要在电梯顶部设置机房。
近年设计新型的曳引式电梯，采用纤维－钢缆复合缆索，可以减少所需的润滑及维修。
此外新型的电动机体积小，可以安装在井壁，免除机房设置。
液压式轿箱由底下的柱塞支撑及升降，柱塞由液压推动。
部分柱塞可作望远镜式折叠，减少地底所需要的深度。
部分柱塞不可折，安装时地下必需挖一个洞。
因为柱塞的限制，液压式电梯一般只会在两至五层高的建筑物上使用(不多于20米)。
液压式电梯的优点是机房可设置在任何位置，而且占地较少，机械亦较为简单；一般使用亦较少机会发生问题。
但是亦有耗电较多，速度低的缺点(秒速不高于1米)。
电梯原理结构分章(点击进入查看相关内容)第一章：电梯的型号与分类第二章：电梯结构原理与安全保护装置第一节：曳引系统第二节：轿厢与门系统第三节：导向系统第四节：重量平衡系统第五节：电气控制装置第六节：电梯安全保护装置第三章：继电器逻辑控制电梯系统第一节：呼叫指令的记忆与解除第二节：选层器第三节：自动定向电路第四节：最远的反向呼叫电路第五节：电梯的启动与换速电路第六节：平层停止运行电路第七节：开关门控制电路第八节：信号显示电路第九节：电梯的安全保护第四章：电力拖动系统第一节：直流电梯拖动系统第二节：交流电梯拖动系统第五章：电梯的保养与维修第一节：电梯的维保安全技术要求第二节：电梯故障的检查测量基本方法第三节：保护接地与保护接零第一章：概述随着科学技术和社会经济的发展，高层建筑已成为现代城市的标志。
电梯初级知识点总结图解
电梯初级知识点总结图解一、电梯基本结构和工作原理1. 电梯的基本结构电梯主要由电梯舱、悬挂系统、门系统、传动系统、控制系统等部分组成。
电梯舱是乘客和货物的载体，悬挂系统包括导轨、钢丝绳、平衡块等，并负责支撑和运行电梯舱。
门系统包括门轨、门扇等，负责电梯的开启和关闭。
传动系统包括电动机、减速机、导轮等，负责提供动力和传递力量。
控制系统包括控制柜、电气元件、传感器等，负责控制电梯的运行和安全。
2. 电梯的工作原理电梯的运行是由电动机驱动，通过传动系统提供力量，使得电梯舱在导轨上上下运动。
控制系统监控电梯的运行状态，通过电气信号和控制指令控制电梯的开闭、停靠等操作。
电梯的安全装置和紧急系统能够在发生故障或紧急情况下及时保护乘客和货物的安全。
二、电梯的安全设施和标准1. 电梯的安全装置电梯的安全装置包括限速器、安全钳、轿厢限位器、门锁检测装置、地震传感器等。
限速器在电梯超速时立即制动，安全钳在电梯发生意外时立即切断电梯的电源，轿厢限位器能够确保电梯在轨道范围内运行，门锁检测装置能够确保电梯门的关闭，地震传感器能够在地震发生时及时停机。
2. 电梯的安全标准电梯的安全标准包括国际标准、行业标准和地方标准。
国际标准主要是由国际电梯协会和国际标准化组织制订，主要包括EN115、EN81、ISO 9001等。
行业标准由国内电梯行业协会和标准化组织制订，地方标准由各地政府和相关部门制订。
三、电梯的维护和保养1. 电梯的维护周期电梯的维护周期通常包括日常维护、周期性维护和定期大修。
日常维护是指对电梯日常运行中的小故障和异常进行处理，周期性维护是指根据电梯的使用情况进行定期检查和保养，定期大修是指根据电梯的使用寿命进行全面维修和更新。
2. 电梯的维护内容电梯的维护内容包括机械部分的润滑、检查和清洁，电气部分的检查和调试，安全装置和紧急系统的测试和维护，控制系统和传感器的检查和校准等。
3. 电梯的维保单位和人员电梯的维保单位通常是由电梯生产厂家或专业维保公司提供，维保人员需要有相关的资质和证书，能够熟练操作和维护电梯，保证电梯的安全和稳定运行。
电梯基本原理及结构
电梯基本原理及结构电梯，作为现代建筑物中不可或缺的交通工具，通过垂直运输人员和物品，使人们的出行更加便捷。
本文将介绍电梯的基本原理和结构，以便更好地理解电梯的工作原理和构造。
一、电梯的基本原理电梯的基本原理是运用物理学中的力学原理，以及电学中的电机和电控原理。
电梯通过电机的驱动，通过钢丝绳或液压系统使电梯车厢上下运动。
其中，电机起到提升和下降的功能，钢丝绳或液压系统起到承载和支撑的作用。
在电梯内部，还设置了控制系统，通过按钮或触摸屏控制电梯的停靠楼层，并确保乘客的安全。
电梯内还设置了配重系统，平衡电梯的重量变化，使其垂直运动更加平稳。
二、电梯的基本结构1. 电梯机房：电梯机房是电梯的核心部件，内部配置有电机、控制系统以及安全装置。
电梯机房通常位于建筑的顶部或底部，便于维修和保养。
2. 曳引系统：曳引系统是电梯的重要组成部分，由电机和钢丝绳构成。
电机带动钢丝绳，使电梯车厢上升或下降。
钢丝绳连接着电梯车厢和配重块，起到承载和平衡的作用。
3. 电梯井道：电梯井道是电梯运行的垂直通道，用于保护电梯的正常运行和乘客的安全。
井道内安装有导轨，使电梯车厢顺利运行。
4. 电梯车厢：电梯车厢是乘客乘坐的空间，通常由金属制成，内部装有按钮和指示灯，供乘客选择楼层和显示当前运行状态。
5. 安全系统：电梯的安全系统包括多项安全装置，如限速器、上限开关、下限开关和门锁等。
这些安全装置确保了电梯的稳定运行和乘客的安全。
6. 控制系统：电梯控制系统用于控制电梯的运行和停靠。
通过按钮或触摸屏，乘客可以选择楼层，并与控制系统进行交互。
控制系统还包括后台程序和监控系统，以确保电梯运行的安全和顺畅。
三、电梯的工作流程电梯的工作流程可以简单概括为以下几个步骤：1. 电梯的启动：乘客通过按钮或触摸屏选择要前往的楼层，控制系统接收到信号后，告知电机启动。
2. 电梯的运行：电机带动钢丝绳，使电梯车厢沿着井道上升或下降。
3. 电梯的停靠：当电梯到达指定楼层时，控制系统接收到信号后，减速并停靠在该楼层。

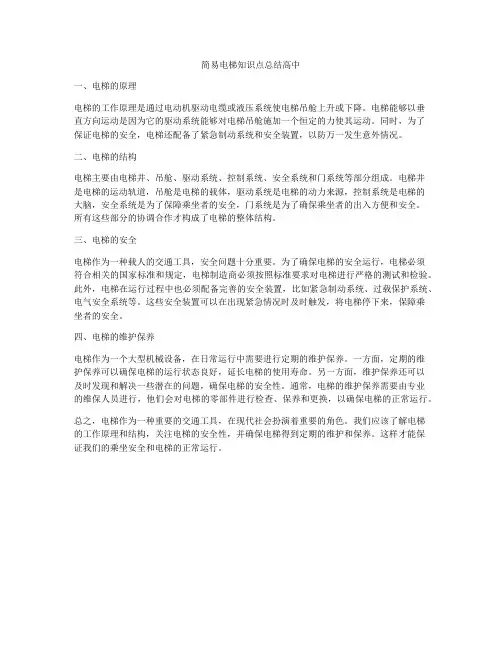

简易电梯知识点总结高中
简易电梯知识点总结高中一、电梯的原理电梯的工作原理是通过电动机驱动电缆或液压系统使电梯吊舱上升或下降。
电梯能够以垂直方向运动是因为它的驱动系统能够对电梯吊舱施加一个恒定的力使其运动。
同时，为了保证电梯的安全，电梯还配备了紧急制动系统和安全装置，以防万一发生意外情况。
二、电梯的结构电梯主要由电梯井、吊舱、驱动系统、控制系统、安全系统和门系统等部分组成。
电梯井是电梯的运动轨道，吊舱是电梯的载体，驱动系统是电梯的动力来源，控制系统是电梯的大脑，安全系统是为了保障乘坐者的安全，门系统是为了确保乘坐者的出入方便和安全。
所有这些部分的协调合作才构成了电梯的整体结构。
三、电梯的安全电梯作为一种载人的交通工具，安全问题十分重要。
为了确保电梯的安全运行，电梯必须符合相关的国家标准和规定，电梯制造商必须按照标准要求对电梯进行严格的测试和检验。
此外，电梯在运行过程中也必须配备完善的安全装置，比如紧急制动系统、过载保护系统、电气安全系统等。
这些安全装置可以在出现紧急情况时及时触发，将电梯停下来，保障乘坐者的安全。
四、电梯的维护保养电梯作为一个大型机械设备，在日常运行中需要进行定期的维护保养。
一方面，定期的维护保养可以确保电梯的运行状态良好，延长电梯的使用寿命。
另一方面，维护保养还可以及时发现和解决一些潜在的问题，确保电梯的安全性。
通常，电梯的维护保养需要由专业的维保人员进行，他们会对电梯的零部件进行检查、保养和更换，以确保电梯的正常运行。
总之，电梯作为一种重要的交通工具，在现代社会扮演着重要的角色。
我们应该了解电梯的工作原理和结构，关注电梯的安全性，并确保电梯得到定期的维护和保养。
这样才能保证我们的乘坐安全和电梯的正常运行。
电梯的运行原理与构造
电梯的运行原理与构造电梯作为现代化建筑中不可或缺的交通工具之一，已经成为人们日常生活中不可或缺的一部分。
它们的运行原理与构造是如何实现的呢？本文将从电梯的基本构造、动力系统和安全装置三个方面来探讨电梯的运行原理与构造。
一、电梯的基本构造1. 电梯机舱：电梯机舱是电梯的主要运行部分，通常由一台或多台电动机驱动。
机舱内部有一个控制面板，供用户选择楼层并进行停靠。
2. 导轨系统：导轨系统是电梯上下行的轨道系统，通常由两个垂直的导轨和一个横向导轨组成，以确保电梯在垂直方向上的稳定运行。
3. 对重系统：对重系统使得电梯在运行时保持平衡。
它通常由一个或多个重物和一条钢索组成，重物的重量与电梯机舱及其乘客的总重量相近。
4. 起重系统：起重系统由电梯机舱和钢索组成，用于提升和下降电梯。
钢索通过滑轮和电动机连接，电动机的动力通过钢索传输给电梯机舱。
二、电梯的动力系统1. 电动机：电梯的电动机通常为交流感应电动机，它是电梯的动力源。
电动机负责驱动电梯机舱的移动，使其上升或下降到所需楼层。
2. 传动装置：传动装置用于传输电动机的动力到电梯机舱。
它通常由电动机、传动轴、齿轮和链条等组成，以确保电梯的平稳运行。
3. 控制系统：控制系统是电梯动力系统中的关键部分，用于控制电梯的运行。
它通常由电子控制器、传感器和按钮等组成，以便用户可以选择目标楼层。
三、电梯的安全装置1. 限速器：限速器是电梯的重要安全装置之一。
它通过检测电梯的运动速度并在超过设定速度时自动启动刹车系统，以保证电梯的运行安全。
2. 安全钳：安全钳是一种安全装置，用于固定电梯机舱在导轨上。
当电梯出现故障或突发情况时，安全钳能够有效地阻止电梯的下坠，保护乘客的安全。
3. 紧急停止按钮：紧急停止按钮位于电梯机舱和楼层走廊的显眼位置，一旦按下，电梯将立即停止运行，以应对紧急情况或事故。
总结起来，电梯的运行原理与构造主要包括基本构造、动力系统和安全装置三个方面。
通过了解电梯的核心组成部分，我们可以更好地理解电梯如何运行以及保障人们的安全。
电梯基本原理及结构PPT课件
种阻力，如空气阻力和钢丝绳伸长等。
04 电梯的维护与保养
电梯维护的重要性
确保安全运行
电梯作为垂直运输工具，关乎乘 客的生命安全，定期维护能够及 时发现并处理潜在的安全隐患，
确保电梯运行安全可靠。
延长使用寿命
正确的维护保养可以有效延长电梯 的使用寿命，降低因设备老化或损 坏而产生的维修成本。
提高运行效率
THANKS
井道的作用是确保电 梯在运行过程中的稳 定性和安全性。
井道内部安装有导轨、 对重装置、缓冲器等 辅助设备。
电梯门系统
01
02
03
04
电梯门系统包括厅门和轿门两 部分。
厅门是固定在电梯井道口的门 ，通常由自动门机控制开启和
关闭。
轿门是电梯轿厢的门，通过电 气和机械装置与厅门联动。
门系统的功能是确保乘客安全 进出电梯。
电梯的发展历程
电梯的雏形可以追溯到古代中国 的升降机，但现代意义上的电梯
是在工业革命后开始发展的。
随着技术的不断进步，电梯的安 全性、舒适性和效率得到了显著
提高。
目前，电梯已经成为建筑设计和 建设中的重要组成部分，其技术
和市场也在不断发展和壮大。
02 电梯基本原理
电梯运行原理
电梯运行基于牛顿第三定律，通过曳 引绳与曳引轮的摩擦力实现升降运动。
和维修。
电梯安全管理制度
定期检查
维修保养
电梯应定期进行安全检 查，确保设备正常运转。
电梯应定期进行维修保 养，保证设备的稳定性
和安全性。
安全培训
对电梯操作人员和维修 人员进行安全培训，提 高他们的安全意识和技
能水平。
应急预案
制定电梯困人等紧急情 况的应急预案，确保在 紧急情况下能够迅速采
