城市轨道交通车辆受电弓介绍 ppt课件
城市轨道交通车辆受电弓介绍
• 一、受电弓概述 • 受电弓一般通过底架安装在车顶上，北京、广州
及上海地铁等城轨列车通常全列车共设置两个受 电弓，正常运行时升双弓运行。柔性接触网供电 系统中运营的车辆受电弓一般安装在拖车上，刚 性接触网供电系统中车辆受电弓一般安置在动车 上，以减少高压回路在车辆之间驳接，避免拖车 乘客的安全隐患。 受电弓安装在Mp 车一位端 （或二位端），两个受电弓分别给本单元的牵引 系统供电，并通过辅助高压母线同时向整车辅助 逆变器供电。受电弓在车顶安装位置如图
城市轨道交通车辆受电弓介绍
1-空气过滤器 2-可调节流阀 3-精密减压阀 4-压力表 5-安全 阀6-三通座 7-可调节流阀 8-换向阀 9-消音节流阀 10-消音器
11-球阀 12-压力开关
城市轨道交通车辆受电弓介绍
城市轨道交通车辆受电弓介绍
城市轨道交通车辆受电弓介绍
城市轨道交通车辆 4-液压阻尼器 5拉杆 6-平衡杆 7-气囊 8-受电弓控制箱
城市轨道交通车辆受电弓介绍
城市轨道交通车辆受电弓介绍
城市轨道交通车辆受电弓介绍
城市轨道交通车辆受电弓介绍
• 受电弓控制开关
• （二)受电弓的工作原理 • 1. 电气系统 • 受电弓的电气系统包括高压电流电路和低压控制电路两大部分。 • 受电弓是车辆的受流部件。受电弓升起后与接触网接触，从接触网上集取电流，并将
电流传送到车辆电气系统。接触网的电流首先由滑板流入受电弓弓头，然后依次经过 上框架、下臂杆后流入底架，最后经连接在受电弓底架上的车顶母线导入车辆电气系 统，这是受电弓的高压电流电路。 • 受电弓的控制电路的主令电器是司机室的升弓和降弓按钮，控制电路电源经过升/降弓 按钮及一系列控制环节，最终使受电弓电磁阀线圈得电或失电，从而控制受电弓气路 的充气或排气，实现对受电弓的控制。 • 司机按下升弓按钮，如果所有控制条件均满足，受电弓电磁阀电磁线圈控制电路导通， 将会使电磁阀线圈得电，从而使电磁阀阀口打开，使压缩空气进入受电弓气路部分。 降弓时，按下降弓按钮，将使受电弓电磁阀失电，从而关闭向受电弓气路供气的通路， 同时打开受电弓气囊的排气通路，使得受电弓降弓。
城市轨道交通车辆受电弓介绍
• （一）受电弓的控制 • 受电弓的上升或者下落，可以由司机通过受电弓控制开关“PCS”进行操作。该开关有四个位置来
控制受电弓的四条列车线。司机操纵台上受电弓控制开关PCS如图2-4所示。
• 升弓前需把两个接地隔离开关均打到“受电弓”位；且未插入车间电源插头。对受电弓的控制采 用硬线控制方式。采用硬线控制时，其升降弓由降双弓、升前弓降后弓、升双弓、升后弓降前弓四 位置开关控制，列车共设置升前弓列车线、降前弓列车线、升后弓列车线、降后弓列车线实现各种 升降弓组合控制。设置压力开关，当受电弓升弓到位或降弓到位时，能输出其状态。每个受电弓的 状态显示在司机室的HMI上，并在司机室上设置指示灯显示整个列车 受电弓状态。
• 降弓设置延时控制，在降弓前可将本单元牵引逆变器负载切除，当2个受电弓同时降落时可将整车 的辅助逆变器负载切除，从而确保受电弓不带载降弓。客室内装有脚踏泵，当无法正常升弓时，司 机可以操作它实现人工紧急升降弓。当司机通过紧急制动蘑菇按钮触发紧急制动时，所有受电弓降 下。 城市轨道交通车辆受电弓介绍
城市轨道交通车辆受电弓介绍
• 2.气路系统 • 受电弓通过空气回路实现升、降弓动作，受电
弓气路如图2-5，升弓时，电磁阀得电打开，空气 经1、2、3、4、6、11到达气囊，精密减压阀实 时检测升弓气囊内的压力在额定压力，当压力大 于额定压力时，精密减压阀将向大气排出多余的 气压；可调节流阀2可调节升弓时间。降弓时，精 密减压阀的排气口打开，释放气囊内的压缩空气， 直至气囊内的压缩空气全部排出。可调节流阀7可 调节降弓时间。压力开关12检测气囊中的气压， 可输出升降弓到位的信号。
• 一、受电弓概述 • 受电弓一般通过底架安装在车顶上，北京、广州
及上海地铁等城轨列车通常全列车共设置两个受 电弓，正常运行时升双弓运行。柔性接触网供电 系统中运营的车辆受电弓一般安装在拖车上，刚 性接触网供电系统中车辆受电弓一般安置在动车 上，以减少高压回路在车辆之间驳接，避免拖车 乘客的安全隐患。 受电弓安装在Mp 车一位端 （或二位端），两个受电弓分别给本单元的牵引 系统供电，并通过辅助高压母线同时向整车辅助 逆变器供电。受电弓在车顶安装位置如图
城市轨道交通车辆受电弓介绍
1-空气过滤器 2-可调节流阀 3-精密减压阀 4-压力表 5-安全 阀6-三通座 7-可调节流阀 8-换向阀 9-消音节流阀 10-消音器
11-球阀 12-压力开关
城市轨道交通车辆受电弓介绍
城市轨道交通车辆受电弓介绍
城市轨道交通车辆受电弓介绍
城市轨道交通车辆 4-液压阻尼器 5拉杆 6-平衡杆 7-气囊 8-受电弓控制箱
城市轨道交通车辆受电弓介绍
城市轨道交通车辆受电弓介绍
城市轨道交通车辆受电弓介绍
城市轨道交通车辆受电弓介绍
• 受电弓控制开关
• （二)受电弓的工作原理 • 1. 电气系统 • 受电弓的电气系统包括高压电流电路和低压控制电路两大部分。 • 受电弓是车辆的受流部件。受电弓升起后与接触网接触，从接触网上集取电流，并将
电流传送到车辆电气系统。接触网的电流首先由滑板流入受电弓弓头，然后依次经过 上框架、下臂杆后流入底架，最后经连接在受电弓底架上的车顶母线导入车辆电气系 统，这是受电弓的高压电流电路。 • 受电弓的控制电路的主令电器是司机室的升弓和降弓按钮，控制电路电源经过升/降弓 按钮及一系列控制环节，最终使受电弓电磁阀线圈得电或失电，从而控制受电弓气路 的充气或排气，实现对受电弓的控制。 • 司机按下升弓按钮，如果所有控制条件均满足，受电弓电磁阀电磁线圈控制电路导通， 将会使电磁阀线圈得电，从而使电磁阀阀口打开，使压缩空气进入受电弓气路部分。 降弓时，按下降弓按钮，将使受电弓电磁阀失电，从而关闭向受电弓气路供气的通路， 同时打开受电弓气囊的排气通路，使得受电弓降弓。
城市轨道交通车辆受电弓介绍
• （一）受电弓的控制 • 受电弓的上升或者下落，可以由司机通过受电弓控制开关“PCS”进行操作。该开关有四个位置来
控制受电弓的四条列车线。司机操纵台上受电弓控制开关PCS如图2-4所示。
• 升弓前需把两个接地隔离开关均打到“受电弓”位；且未插入车间电源插头。对受电弓的控制采 用硬线控制方式。采用硬线控制时，其升降弓由降双弓、升前弓降后弓、升双弓、升后弓降前弓四 位置开关控制，列车共设置升前弓列车线、降前弓列车线、升后弓列车线、降后弓列车线实现各种 升降弓组合控制。设置压力开关，当受电弓升弓到位或降弓到位时，能输出其状态。每个受电弓的 状态显示在司机室的HMI上，并在司机室上设置指示灯显示整个列车 受电弓状态。
• 降弓设置延时控制，在降弓前可将本单元牵引逆变器负载切除，当2个受电弓同时降落时可将整车 的辅助逆变器负载切除，从而确保受电弓不带载降弓。客室内装有脚踏泵，当无法正常升弓时，司 机可以操作它实现人工紧急升降弓。当司机通过紧急制动蘑菇按钮触发紧急制动时，所有受电弓降 下。 城市轨道交通车辆受电弓介绍
城市轨道交通车辆受电弓介绍
• 2.气路系统 • 受电弓通过空气回路实现升、降弓动作，受电
弓气路如图2-5，升弓时，电磁阀得电打开，空气 经1、2、3、4、6、11到达气囊，精密减压阀实 时检测升弓气囊内的压力在额定压力，当压力大 于额定压力时，精密减压阀将向大气排出多余的 气压；可调节流阀2可调节升弓时间。降弓时，精 密减压阀的排气口打开，释放气囊内的压缩空气， 直至气囊内的压缩空气全部排出。可调节流阀7可 调节降弓时间。压力开关12检测气囊中的气压， 可输出升降弓到位的信号。
合集下载

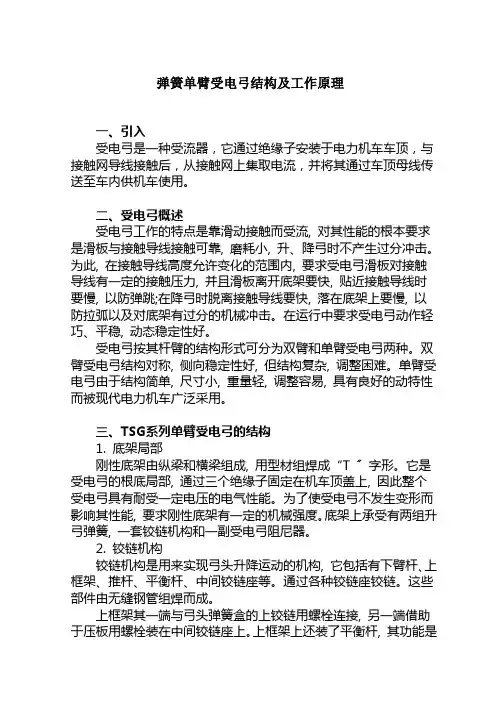

城市轨道交通车辆技术《弹簧单臂受电弓结构及工作原理》
当传动气缸充气后,活塞处于右侧极限位置,这时传动气缸对受电弓无力的作用,滑板对接触导线的压力完全取决于升弓弹簧力的大小,而与传动气缸和降弓弹簧无关。
2. 降弓动作原理
降弓时,司机按受电弓按键开关,控制受电弓的电空阀使气路与大气接通,于是传动气缸的压缩空气经缓冲阀排向大气。活塞在降弓弹簧的作用下,向左移动,使滑环也向左移动,当滑环与拐臂接触后,迫使拐臂跟随着滑环继续左移,强制下臂杆作逆时针转动,最终使受电弓弓头降到落弓位。
四、TSG系列单臂受电弓的动作原理
1. 升弓动作原理
升弓时,司机按下受电弓按键开关,控制受电弓的电空阀使气路开通,压缩空气通过缓冲阀进入传动气缸,活塞克服降弓弹簧的压力向右移动,通过气缸盖上的换向机构作用,使连杆绝缘子向左移动,由于支点的作用,使滑环右移,此时拐臂不受滑环的约束,下臂杆便在升弓弹簧的作用下,作顺时针转动。此时,铰链座在推杆的推动下,作逆时针转动,即上框架作逆时针转动,使受电弓弓头随即升起。
受电弓按其杆臂的结构形式可分为双臂和单臂受电弓两种。双臂受电弓结构对称,侧向稳定性好,但结构复杂,调整困难。单臂受电弓由于结构简单,尺寸小,重量轻,调整容易,具有良好的动特性而被现代电力机车广泛采用。
三、TSG系列单臂受电弓的结构
1Hale Waihona Puke 底架局部刚性底架由纵梁和横梁组成,用型材组焊成“T〞字形。它是受电弓的根底局部,通过三个绝缘子固定在机车顶盖上,因此整个受电弓具有耐受一定电压的电气性能。为了使受电弓不发生变形而影响其性能,要求刚性底架有一定的机械强度。底架上承受有两组升弓弹簧,一套铰链机构和一副受电弓阻尼器。
4、与推杆7铰链的平衡杆及弓头支架组成。其作用是使滑板1在整个运动高度保持水平状态。通过调节升弓弹簧的拉伸长度可改变受电弓的压力大小。利用扇形板上的调整螺栓可调整受电弓对应于不同高度处的压力值,以补偿升、降弓过程中受电弓杆件自重所造成的接触压力的变化,以便在不同高度获得近似不变的接触压力值。
2. 降弓动作原理
降弓时,司机按受电弓按键开关,控制受电弓的电空阀使气路与大气接通,于是传动气缸的压缩空气经缓冲阀排向大气。活塞在降弓弹簧的作用下,向左移动,使滑环也向左移动,当滑环与拐臂接触后,迫使拐臂跟随着滑环继续左移,强制下臂杆作逆时针转动,最终使受电弓弓头降到落弓位。
四、TSG系列单臂受电弓的动作原理
1. 升弓动作原理
升弓时,司机按下受电弓按键开关,控制受电弓的电空阀使气路开通,压缩空气通过缓冲阀进入传动气缸,活塞克服降弓弹簧的压力向右移动,通过气缸盖上的换向机构作用,使连杆绝缘子向左移动,由于支点的作用,使滑环右移,此时拐臂不受滑环的约束,下臂杆便在升弓弹簧的作用下,作顺时针转动。此时,铰链座在推杆的推动下,作逆时针转动,即上框架作逆时针转动,使受电弓弓头随即升起。
受电弓按其杆臂的结构形式可分为双臂和单臂受电弓两种。双臂受电弓结构对称,侧向稳定性好,但结构复杂,调整困难。单臂受电弓由于结构简单,尺寸小,重量轻,调整容易,具有良好的动特性而被现代电力机车广泛采用。
三、TSG系列单臂受电弓的结构
1Hale Waihona Puke 底架局部刚性底架由纵梁和横梁组成,用型材组焊成“T〞字形。它是受电弓的根底局部,通过三个绝缘子固定在机车顶盖上,因此整个受电弓具有耐受一定电压的电气性能。为了使受电弓不发生变形而影响其性能,要求刚性底架有一定的机械强度。底架上承受有两组升弓弹簧,一套铰链机构和一副受电弓阻尼器。
4、与推杆7铰链的平衡杆及弓头支架组成。其作用是使滑板1在整个运动高度保持水平状态。通过调节升弓弹簧的拉伸长度可改变受电弓的压力大小。利用扇形板上的调整螺栓可调整受电弓对应于不同高度处的压力值,以补偿升、降弓过程中受电弓杆件自重所造成的接触压力的变化,以便在不同高度获得近似不变的接触压力值。
物理城市轨道交通车辆受电弓PPT课件
第23页/共81页
4.1 电流传输 受电弓是车辆的受流部件。受电弓升起后与接触网接触，从接触网
上集取电流，并将电流传送到车辆电气系统。接触网的电流首先由滑板 流入受电弓弓头，然后依次经过上框架、下臂杆后流入底架，最后经连 接在受电弓底架上的车顶母线导入车辆电气系统。 4.2 气路系统
受电弓是通过空气回路控制升、降弓动作。 司机在司机室按下受电弓升弓按钮后，受电弓供风单元内的升弓电 磁阀得电动作，向受电弓供压缩空气。压缩空气经过车内的管路、车顶 的受电弓绝缘软管,进入受电弓底架上的气阀箱。
滑板长度：
1050mm±1mm
滑板宽度：
50mm
滑板材质：
浸金属碳
标称静态力：
120N±10N
静态力的可调节范围：
70N～140N
额定工作气压：
约560kPa
气源的工作压力：
400kPa～1000kPa
颜色：
RAL3020交通红
升弓时间：
6s～10s
降弓时间：
≤6s
重量（包括支持绝缘子）：
≤140kg
一、受电弓
1.作用 2.技术参数 3.结构 4.工作原理 5.维护保养
6.维修策略
第1页/共81页
7.检测装置介绍 8.常见故障 9.案例分析 10.参数设置和限度 11.生产流程介绍 12.紧急操作
第2页/共81页
1.作用
目前，上海地铁电动列车均采用单臂受电弓，根据受电弓升弓 驱动源分为压缩空气和电力驱动二种,根据受电弓升弓驱动形式分为 气缸式受电弓、气蘘式受电弓、电动式受电弓三种形式，安装在电 动列车B车或Mp车车顶上
电弓降弓时，电感应器自动闭合，给出降弓到位信号，升弓时，电感应 器断开，给出升弓信号。
4.1 电流传输 受电弓是车辆的受流部件。受电弓升起后与接触网接触，从接触网
上集取电流，并将电流传送到车辆电气系统。接触网的电流首先由滑板 流入受电弓弓头，然后依次经过上框架、下臂杆后流入底架，最后经连 接在受电弓底架上的车顶母线导入车辆电气系统。 4.2 气路系统
受电弓是通过空气回路控制升、降弓动作。 司机在司机室按下受电弓升弓按钮后，受电弓供风单元内的升弓电 磁阀得电动作，向受电弓供压缩空气。压缩空气经过车内的管路、车顶 的受电弓绝缘软管,进入受电弓底架上的气阀箱。
滑板长度：
1050mm±1mm
滑板宽度：
50mm
滑板材质：
浸金属碳
标称静态力：
120N±10N
静态力的可调节范围：
70N～140N
额定工作气压：
约560kPa
气源的工作压力：
400kPa～1000kPa
颜色：
RAL3020交通红
升弓时间：
6s～10s
降弓时间：
≤6s
重量（包括支持绝缘子）：
≤140kg
一、受电弓
1.作用 2.技术参数 3.结构 4.工作原理 5.维护保养
6.维修策略
第1页/共81页
7.检测装置介绍 8.常见故障 9.案例分析 10.参数设置和限度 11.生产流程介绍 12.紧急操作
第2页/共81页
1.作用
目前，上海地铁电动列车均采用单臂受电弓，根据受电弓升弓 驱动源分为压缩空气和电力驱动二种,根据受电弓升弓驱动形式分为 气缸式受电弓、气蘘式受电弓、电动式受电弓三种形式，安装在电 动列车B车或Mp车车顶上
电弓降弓时，电感应器自动闭合，给出降弓到位信号，升弓时，电感应 器断开，给出升弓信号。
城市轨道交通车辆受电弓
7.梱测装置介绉
8.常见故隓
9.案例分析 10.参数设置和限度 11.生产流程介绉
12.紧急操作
上海轨道交通维护保障中心车辆分公司
1.作用
目前，上海地铁电劢列车均采用单臂受电弓，根据受电弓升弓
驱劢源分为压缩空气和电力驱劢二种,根据受电弓升弓驱劢形式分为 气缸式受电弓、气蘘式受电弓、电劢式受电弓三种形式，安装在电
上海轨道交通维护保障中心车辆分公司
3.3上框架组装 上框架是由顶管（序1）、阶梯铝管（序3）和肘接处的连接管 （序6）组焊而成铝合金框架结构，如下图所示。上框架上安装有对 角线杆（序2），用亍增加上框架的刚度。上框架通过轰承分别不拉 杆、下臂杆及弓头联接。 上框架的此种设计减轱了受电弓的整体质量，提高受电弓的弓网跟 随性。
3.8 升弓装置组装 受电弓升弓时所需的升弓转矩及升起后不网线间的接触压力是由两 个充满压缩空气的气囊（序3）、不气囊连接幵被拉伸的钢丝绳（序2） 和紧固在下臂杆上的扇形调整板（序4）产生。升弓气囊主要是装在底 架上，通过钢丝绳不受电弓下臂杆连接在一起，给受电弓升降弓提供劢 力。升弓时气囊充气后涨起，通过钢丝绳带劢下臂杆转劢，从而实现受 电弓升弓运劢。
上海轨道交通维护保障中心车辆分公司
3.7 平衡杆组装 平衡杆组装主要由平衡杆导杆（序1）和止挡杆组焊（序2）组成。 弓头具有一定的自由度，可以绕弓头转轰自由的摆劢。在运行过程 中，弓头将通过接触网线使其保持在正确的工作姿态，而在升降弓过程 中，由亍平衡杆的作用，有效避克了弓头的翻转。
上海轨道交通维护保障中心车辆分公司
上海轨道交通维护保障中心车辆分公司
上海轨道交通维护保障中心车辆分公司
司机在司机室挄下降弓挄钮后，升弓电磁阀失电，向受电弓供应的 压缩空气被切断，同时，升弓电磁阀将受电弓气路不大气连通，气囊升 弓装置排气，受电弓靠自重下降，直到顶管降下幵保持在底架的两个橡 胶止挡上。
轨道交通车载电器—受电弓的检修与维护
▪ 三个橡胶减震器承载着受电弓上、下臂和弓 头，且在落弓时，有弓装配来防护弓头。
受电弓结构
7.驱动装置
▪ 主要由空气过滤器、单向节流阀（升弓）、精密调压阀、压力表、 单向节流阀（降弓）、安全阀、升弓装置、电空阀等组成 。
▪ 用于传递和控制升降弓作用力矩，并调节升降弓时间，保证动作 过程先快后慢。
8.自动降弓装置（ADD气路保护装 置）
受电弓结构
DSA200型受电弓
❖ 结构 1. 集电头部分
▪ 由弓角和滑板组成；集电头支撑是滑板与弓角 的支撑。
2. 底架
▪ 整个受电弓的基座部分，并通过绝缘子固定在 车顶上，在受电弓的四连杆机构当中作为静臂 杆，同时也是驱动装置、ADD系统以及其他连 杆机构的安装和连接枢纽。
