自动控制实训题5_原料系统PLC控制和交流变频调速控制系统
PLC、变频器控制实操题A卷(含参考答案)
精心整理

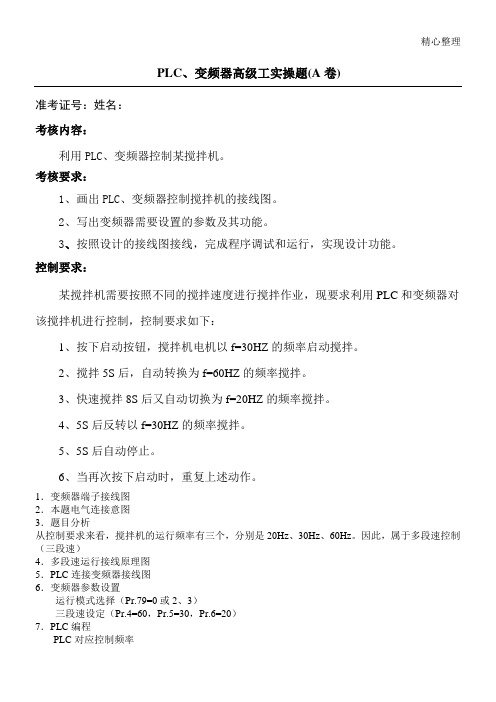

PLC 、变频器高级工实操题(A 卷)
准考证号：姓名：
考核内容：
利用PLC 、变频器控制某搅拌机。
考核要求：
123、1234、5、612．本题电气连接意图
3．题目分析
从控制要求来看，搅拌机的运行频率有三个，分别是20Hz 、30Hz 、60Hz 。
因此，属于多段速控制（三段速）
4．多段速运行接线原理图
5．PLC 连接变频器接线图
6．变频器参数设置
运行模式选择（Pr.79=0或2、3）
三段速设定（Pr.4=60，Pr.5=30，Pr.6=20）
7．PLC 编程
PLC 对应控制频率
精心整理
Y2——RH(60Hz)
Y3——RM(30Hz)
Y3——RL(20Hz)
基本参数：
启动频率Pr.13，启动信号为ON 时的启动频率
限制输出频率
上下限频率（Pr.1、Pr.2、Pr.18）140
避开机械共振点（频率跳变）（Pr.31~Pr.36）141
基准频率、电压（Pr.3、Pr.19、Pr.47、Pr.113）142
通过外部端子进行频率设定
通过多段速设定运行（Pr.4~Pr.6、Pr.24~Pr.27、Pr.232`Pr.239）148
155。
plc控制及运用试题及答案
plc控制及运用试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 程序逻辑控制器B. 个人逻辑控制器C. 过程逻辑控制器D. 功率逻辑控制器答案：A2. PLC的编程语言不包括（）。
A. 梯形图B. 功能块图C. 指令表D. 自然语言答案：D3. PLC的输入/输出接口通常指的是（）。
A. CPUB. I/O模块C. 电源模块D. 通讯模块答案：B4. PLC的扫描周期主要取决于（）。
A. 程序的复杂度B. CPU的处理速度C. 外部设备的响应时间D. 程序的运行时间答案：A5. 下列哪个不是PLC的典型应用领域（）。
A. 制造业B. 交通控制C. 医疗设备D. 个人电脑答案：D6. PLC的输出类型不包括（）。
A. 继电器输出B. 晶体管输出C. 晶闸管输出D. 光耦输出答案：D7. PLC的内部存储器通常包括（）。
A. ROMB. RAMC. EPROMD. 所有选项答案：D8. PLC的编程方式通常不包括（）。
A. 手持编程器B. 专用编程软件C. 通用编程软件D. 手动输入答案：D9. PLC的输入模块通常不包括（）。
A. 按钮B. 传感器C. 继电器D. 编码器答案：C10. PLC的输出模块通常不包括（）。
A. 指示灯B. 电机C. 电磁阀D. 显示器答案：D二、多项选择题（每题3分，共15分）1. PLC的输入设备可能包括（）。
A. 按钮B. 传感器C. 继电器D. 显示器答案：AB2. PLC的输出设备可能包括（）。
A. 指示灯B. 电机C. 显示器D. 电磁阀答案：ABD3. PLC的编程语言包括（）。
A. 梯形图B. 功能块图C. 指令表D. 自然语言答案：ABC4. PLC的内部存储器可能包括（）。
A. ROMB. RAMC. EPROMD. 硬盘答案：ABC5. PLC的典型应用领域包括（）。
A. 制造业B. 交通控制C. 医疗设备D. 个人电脑答案：ABC三、判断题（每题2分，共10分）1. PLC是一种通用的工业控制计算机。
plc实操考试题及答案文库
plc实操考试题及答案文库PLC实操考试是一项检验考生在实际工作中应用PLC（可编程逻辑控制器）技能的测试。
以下是一些典型的PLC实操考试题目及其答案，供考生参考和练习。
1. 题目：使用PLC实现一个简单的启停控制。
答案：首先，我们需要设置一个输入信号，例如按钮，用于启动和停止电机。
在PLC程序中，我们可以使用一个简单的逻辑控制语句来实现这一功能。
当按钮被按下时，电机启动；当按钮再次被按下时，电机停止。
这可以通过设置一个变量来跟踪电机的状态（启动或停止），并根据按钮的输入信号来改变这个状态。
2. 题目：设计一个PLC程序，用于控制一个三相电机的正反转。
答案：要实现三相电机的正反转控制，我们需要使用三个接触器来控制电机的三个相位。
在PLC程序中，我们可以使用两个按钮来分别控制正转和反转。
当正转按钮被按下时，相应的接触器闭合，电机开始正转；当反转按钮被按下时，相应的接触器闭合，电机开始反转。
同时，我们需要确保两个按钮不能同时被按下，以防止接触器短路。
3. 题目：编写一个PLC程序，用于控制一个自动门的开闭。
答案：自动门的控制涉及到多个传感器和执行器。
首先，我们需要一个接近传感器来检测是否有人接近门。
当传感器检测到有人时，PLC程序将控制门打开。
门打开后，我们可以使用一个限位开关来检测门是否完全打开。
如果门在设定的时间内没有完全打开，PLC程序将发出报警信号。
当人离开门的感应区域时，PLC程序将控制门关闭，同样使用限位开关来检测门是否完全关闭。
4. 题目：设计一个PLC程序，用于控制一个简单的温度控制系统。
答案：温度控制系统通常包括一个温度传感器和一个执行器（如加热器或冷却器）。
在PLC程序中，我们首先读取温度传感器的值，并将其与设定的目标温度进行比较。
如果实际温度低于目标温度，PLC程序将控制加热器开启，以提高温度；如果实际温度高于目标温度，PLC程序将控制冷却器开启，以降低温度。
当温度达到目标值时，加热器和冷却器都将关闭。
电气控制PLC题库(附参考答案)
电气控制PLC题库（附参考答案）一、单选题（共60题，每题1分，共60分）1.符号KT表示A、电流继电器B、电压继电器C、时间继电器D、中间继电器正确答案：C2.FANUC 0i系统中JD1A接口表示______A、电池B、报警灯C、编码器接口D、I/O LINK接口正确答案：D3.直接启动用的闸刀开关的额定容量不小于电动机额定电流的____。
A、3B、5C、15D、10正确答案：A4.FANUC 0i数控装置由_____和I/O两个模块组成。
A、控制软件B、管理软件C、主板D、加工软件正确答案：C5.某装有自动空气开关的低压供电支路突然停电，当电源恢复时，该支路仍无电压输出，其原因是_____A、过载B、断路C、自动开关装有失压脱扣器而跳闸D、熔断器熔断正确答案：C6.电压继电器作欠压保护时，其电压—般为额定电压的____ 倍时，电压继电器动作。
A、7B、0.4-0.7C、1D、1.5正确答案：B7.低压电器按其在电气控制中的作用可以分为____A、控制类和保护类B、自动切换电器和非自动切换电器C、低压配电电器和低压控制电器D、手动和自动正确答案：A8.电磁调速异步电动机的基本结构形式分为______两大类。
A、组合式和整体式B、组合式和分立式C、整体式和分立式D、整体式和独立式正确答案：A9.数控装置的_____包括输入、I/O处理、显示、诊断等。
A、管理软件B、编程软件C、控制软件D、加工软件正确答案：A10.用两只交流接触器控制电动机的正反转控制电路，为防止电源短路，必须实现____控制A、时间B、自锁D、互锁正确答案：D11.数控机床主轴用三相交流电动机驱动时采取____方式最佳。
A、变级和调压B、调频C、调频和调压D、调频和变级正确答案：C12.HH4-15／2型号的刀开关，其中数字“15”是表示——。
A、设计序号B、额定电流C、极数D、额定电压正确答案：B13.下列对步进电动机各项性能描述中错误的有____A、步进电动机的工作频率是指步进电动机起动后，能不失步工作的最大频率B、步进电机能带动的最大转矩比最大静转矩小C、步进电动机的最大静转矩与电流的平方成正比D、步进电动机的的启动频率是指在一定的负载下不失步工作的最大频率正确答案：C14.下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B15.异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。
PLC实训试题库知识分享
P L C实训试题库plc模拟试题和答案一、单项选择（30分）1、PLC是在什么控制系统基础上发展起来的A、电控制系统B、单片机C、工业电脑D、机器人正确答案：A2、一般而言,PLC的I/O点数要冗余多少?A、10%B、5%C、15%D、20%正确答案：A3、PLC设计规范中,RS232通讯的距离是多少?A、1300MB、200MC、30MD、15M正确答案：D4、PLC的RS485专用通讯模块的通讯距离呢?A、1300MB、200MC、500MD、15M正确答案：C5、工业中控制电压一般是多少伏A、24VB、36VC、110VD、220V正确答案：A6、工业中控制电压一般是直流还是交流A、交流B，直流C、混合式D、交变电压正确答案：B7、请写出电磁兼容性英文缩写、A、MACB、EMCC、CMED、AMC正确答案：B8、在PLC自控系统中,对于温度控制,可用什么扩展模块A、FX2N－4ADB、FX2N－4DAC、FX2N-4AD-TCD、FX0N－3A正确答案：C9、三菱FX系列PLC普通输入点,输入响应时间大约是多少ms? A100 ms ，B、10ms C、15 ms D、30 ms正确答案B10、FX1S系列最多可以有多少个点的PLC?A、30B、128C256D、1000正确答案：A11、FX1N系列最多能扩展到多少个点A、30B、128C256D、1000正确答案：B12、FX2N系列最多能扩展到多少个点A、30B、128C256D、1000正确答案：C13、M8013的脉冲输出周期是多少?A、5秒，B、13秒C、10秒D、1秒正确答案：D14、M8013的脉冲的占空比是多少?A、50%B、100%C、40%D、60%正确答案：A15、 PLC外部接点坏了以后,换到另外一个好的点上后,然后要用软件中的哪个菜单进行操作A、寻找B、替换C、指令寻找正确答案：B16、PLC电池电压降低至下限,应怎么处理:A、没关系B、及时更换电池C、拆下电池不管正确答案：B17、十六进制的1F,转变为十进制是多少?A、3118、工业级模拟量,哪一种更容易受干扰、A、uA级B、mA级C、A级D、10A级正确答案：A19、一般而言,FX系列PLC的AC输入电源电压范围是多少?A、DC24VB、86-264VACB、220－380VAC D、24VAC－220VAC正确答案：B20、三菱FX型PLC一个晶体管输出点输出电压是多少A、DC12VB、AC110VC、AC220VD、DC24V正确答案：D21、三菱FX型PLC一个晶体管输出点输出电流是多少A、1AB、200 mAC、300 mAD、2A正确答案：C22、三菱FX型PLC输出点中，继电器一个点最大的通过电流是多少A、1AB、200 mAC、300 mAD、2A正确答案：D23、PLC的RS485专用通讯板的通讯距离呢?A、1300MB、200MC、500MD、50M正确答案：D24、在PLC自控系统中,对于压力输入,可用什么扩展模块A、FX2N－4ADB、FX2N－4DAC、FX2N-4AD-TCD、FX2N－232BD正确答案：A25、一般公认的PLC发明时间为A、1945B、1968C、1969D、1970正确答案：C26、十六进制的F,转变为十进制是多少?A、31B、32C、15D、29正确答案：C27、三菱PLC中,16位的内部计数器,计数数值最大可设定为A、32768B、32767C、10000D、100000正确答案：B28、FX主机,读取特殊扩展模块数据,应采用哪种指令A、FROMB、TOC、RSD、PID正确答案：A29、FX主机,写入特殊扩展模块数据,应采用哪种指令A、FROMB、TOC、RSD、PID正确答案：B30、 FX系列PLC中LDP,表示什么指令A、下降沿B、上升沿C、输入有效D、输出有效正确答案：B31、 FX系列PLC,主控指令应采用A、 CJB、MCC、GO TOD、 SUB正确答案：B32、 FX系列PLC中PLF,表示什么指令A、下降沿B、上升沿C、输入有效D、输出有效正确答案：A33、 FX系列PLC中SET,表示什么指令A、下降沿B、上升沿C、输入有效D、置位正确答案：D34、 FX系列PLC中RST,表示什么指令A、下降沿B、上升沿C、复位D、输出有效正确答案：C35、 FX系列PLC中OUT,表示什么指令A、下降沿B、输出C、输入有效D、输出有效正确答案：B36、STL步进是顺控图中,S10—S19的功能是什么A、初始化B、回原点C、基本动作D、通用型正确答案：B37、 STL步进是顺控图中, S0—S9的功能是什么A、初始化B、回原点C、基本动作D、通用型正确答案：A38、 FX系列PLC中,16位加法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：B39、 FX系列PLC中,16位减法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：C40、 FX系列PLC中,32位加法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：A41、 FX系列PLC中,32位减法指令应用A、DADDB、ADDC、DSUBD、MUL正确答案：C42、M0—M15中,M0,M3数值都为1,其它都为0,那么,K4M0数值等于多少？A、10B、9C、11D、12正确答案：B43、M0—M15中,M0,M2数值都为1,其它都为0,那么,K4M0数值等于多少？A、10B、9C、11D、5正确答案：D44、M0—M15中,M0,M1数值都为1,其它都为0,那么,K4M0数值等于多少？A、1B、2C、3D、5正确答案：C45、M0—M15中,M0数值都为1,其它都为0,那么,K4M0数值等于多少？A、4B、3C、2D、1正确答案：D46、M8013是归类于A、普通继电器B、计数器C、特殊辅助继电器D、高速计数器正确答案：C47、M8002有什么功能A、置位功能B、复位功能C、常数D、初始化功能正确答案：D48、FX系列PLC中,读取内部时钟,用什么指令A、TDB、TMC、TRDD、TRDW正确答案：C49、FX系列PLC中,比较两个数值的大小,用什么指令A、TDB、TMC、TRDD、CMP正确答案：D50、 FX系列PLC中,16位的数值传送指令A、DMOVB、MOVC、MEAND、RS正确答案：B51、 FX系列PLC中,32位的数值传送指令A、DMOVB、MOVC、MEAND、RS正确答案：A52、 FX系列PLC中,32位乘法指令应用A、DADDB、ADDC、DSUBD、DMUL 正确答案：D53、 FX系列PLC中,16位乘法指令应用A、DADDB、ADDC、MULD、DMUL 正确答案：C54、 FX系列PLC中,16位除法指令应用A、DADDB、DDIVC、DIVD、DMUL正确答案：C55、 FX系列PLC中,32位除法指令应用A、DADDB、DDIVC、DIVD、DMUL正确答案：B56、 FX系列PLC中,位右移指令应用A、DADDB、DDIVC、SFTRD、SFTL 正确答案：C57、 FX系列PLC中,位左移指令应用A、DADDB、DDIVC、SFTRD、SFTL 正确答案：D58、 FX系列PLC中,求平均值指令A、DADDB、DDIVC、SFTRD、MEAN正确答案：D59、 FX系列PLC中,遇到单按钮起动开关,可以选用哪个指令？A、ADDB、SFTRC、ALTD、MEAN正确答案：C60、 FX系列PLC中,当PLC要去外部仪表进行通讯时,可以采用哪种指令？A、ALTB、PIDC、RSD、TO正确答案：C61、热继电器在电路中做电动机的什么保护？A、短路B、过载C、过流D、过压正确答案：B62、PLC的输出方式为晶体管型时，它适用于哪种负载？A、感性B、交流C、直流D、交直流正确答案：C63、二进制数1011101等于十进制数的（）A、92B、93C、94D、95正确答案：B64、步进电机的控制脉冲的电压一般是多少？A、DC24VB、DC12VC、DC5VD、AC220V正确答案：C65、步进电机的加减速是通过改变哪个参数实现的？A、脉冲数量B、脉冲频率C、电压D、脉冲占空比正确答案：B66、步进电机旋转角度与哪个参数有关？A、脉冲数量B、脉冲频率C、电压D、脉冲占空比正确答案：A67、FX2N系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：A68、 FX1N系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：B69、 FX1S系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：B70、PLC程序中,手动程序和自动程序需要A、自锁B、互锁C、保持D、联动正确答案：B71、步进电机方向控制靠什么信号？A、开关量信号B、模拟量信号C、继电器换向D、接触器换向正确答案：A72、步进电机的细分数代表什么含义？A、转一圈的频率B、转一圈的脉冲C、速度D、电机电流正确答案：B73、在一定的步进电机细分下,旋转角度和哪个参数有关？A、频率B、脉冲数C、脉冲电压D、脉冲占空比正确答案：B74、如果PLC发出的脉冲的频率超过步进电机接收的最高脉冲频率,会发生A、电机仍然精确运行B、丢失脉冲,不能精确运行C、电机方向会变化D、电机方向不变正确答案：B75、步进电机在超过其额定转速时,扭矩会A、增大B、减小C、不变D、都有可能正确答案：B76、步进电机如果用的是DC5V的脉冲输入信号,目前PLC有DC24V的脉冲输出,应怎么办？A、并联一个电阻,2K欧,2WB、并联一个电阻,1K欧,1WC、串联一个电阻,2K欧,1WD、串联一个电阻,2K欧,2KW正确答案：C77、触摸屏通过哪种方式与PLC交流信息？A、通讯B、I/O信号控制C、继电连接D、电气连接正确答案：A78、触摸屏实现数值输入时,要对应PLC内部的A、输入点XB、输出点YC、数据存贮器DD、定时器正确答案：C79、触摸屏实现按钮输入时,要对应PLC内部的A、输入点XB、内部辅助继电器MC、数据存贮器DD、定时器正确答案：B79、触摸屏实现数值显示时,要对应PLC内部的A、输入点XB、输出点YC、数据存贮器DD、定时器正确答案：C80、触摸屏实现换画面时,必须指定A、当前画面编号B、目标画面编号C、无所谓D、视情况而定正确答案：B81、触摸屏不能替代统操作面板的哪个功能A、手动输入的常开按钮B、数值指拔开关C、急停开关D、LED信号灯正确答案：C82、触摸屏是用于实现替代哪些设备的功能A、传统继电控制系统B、PLC控制系统C、工控机系统D、传统开关按钮型操作面板正确答案：D83、触摸屏密码画面设计,主要运用了触摸屏的哪个功能A、数值输入B、数值显示C、使用者等级D、按钮开关正确答案：C84、触摸屏的尺寸是5、7寸,指的是A、长度B、宽度C、对角线D、厚度正确答案：C二、多项选择（30分）1、 PLC型号选择的两个重要原则:A、经济性原则,B安全性原则,C隨意性原则，D地区性原则正确答案：A，B2、PLC输入点类型的有哪些A、NPN类型，B、 PNP类型C、APN类型D、NAN类型正确答案：A，B3、现代工业自动化的三大支柱、A、PLCB、机器人C、CAD/CAMD、继电控制系统正确答案：A，B，C4、PLC输出点类型的有主要有哪些A、继电器B，可控硅C，晶体管D、IC驱动电路正确答案：A，B，C5、三菱FX系列PLC支持哪种编程方式、A梯形图,B继电接线图,C步进流程图(SFC)D、指令表正确答案：A，C，D6、温度输入传感器有哪两种类型?A、热电阻,B、热敏传感器C热电偶D、热电丝正确答案：A，B7、三菱FX系列PLC内部定时器,定时的时间单位有哪3种?A、0、1S,B、0、01s,C、0、0001D、0、001正确答案：A，B，D8、三菱FX系列PLC内部计数器,有哪两种位数的?A16位,B、8位C、32位D、64位正确答案：A，C9、步进电机控制程序设计三要素A速度 B、方向 C、时间D、加速度正确答案：A，B，D10、PLC温控模块在选取时要考虑什么、A温度范围,B精度，C广度、D使用时间正确答案：A，B11、请写出工厂自动化控制的种典型实现方式A、单片机，B、继电控制系统，C、PLCD、工控机正确答案：A，B，C，D12、通常的工业现场的模拟量信号有哪些A，温度B，压力C，湿度D，亮度正确答案：A，B，C，D13、通常的PLC特殊扩展功能模块有哪些类型A、I/O量扩展输出B、模拟量模块C、高速计数模块D、扩展单元模块正确答案：B，C14、PLC用户数据结构主要有A、位数据B，字数据C、浮点数D、位与字的混合格式正确答案：A，B，D15、 SFC步进顺控图中,按流程类型分,主要有A、简单流程B、选择性分支C、并行性分支D、混合式分支正确答案：A，B，C、 D16、PLC与PLC之间可以通过哪些方式进行通讯A、RS232通讯模块B、RS485通讯模块C、现场总线D、不能通讯正确答案：A，B，C、17、目前PLC编程主要采用哪种工具进行编程A、电脑B、磁带C、手持编程器D、纸条正确答案：A，C、18、PLC机的主要特点是（）A、可靠性高B、编程方便C、运算速度快D、环境要求低E、与其它装置连接方便正确答案：A、B、C、D、E19、基本逻辑门电路有（），利用此几种基本逻辑门电路的不同组合，可以构成各种复杂的逻辑门电路、A、“与”门B、“与非”门C、“或”门D、“或非”门E、“非门”正确答案：A、B、C、D、E20、步进电机程序控制,主要控制参数是A、方向B、角度C、速度D、加速度正确答案：A、B、C、D21、触摸屏的主要尺寸有A、4、7寸B、5、7寸C、10、4寸D、12、1寸正确答案：A、B、C、D22、触摸屏与PLC通讯速度一般有哪些？A、9600bpsB、19200bpsC、38400bpsD、9000bps正确答案：A、B、C23、PLC除了用逻辑控制功能外,现代的PLC还增加了A、运算功能B、数据传送功能C、数据处理功能D、通讯功能正确答案：A、B、C,D24、串行通信根据要求,可分为A、单工B、半双工C、3/4双工D、全双工正确答案：A、B、D25、异步串行通讯接口有A、RS232B、RS485C、RS422D、RS486正确答案：A、B、CS7系列基础知识PLC选择题1（附件答案）1．世界上第一台可编程序控制器PDP-4是 A在1969年研制出来的。
plc期末实训考试试题和答案
plc期末实训考试试题和答案**PLC期末实训考试试题和答案**一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC中，用于存储程序的存储器是（）。
A. RAMB. ROMC. EPROMD. EEPROM答案：B3. PLC的扫描周期主要受（）影响。
A. 程序复杂度B. 硬件性能C. 输入/输出数量D. 以上都是答案：D4. 在PLC中，用于实现顺序控制的编程方法是（）。
A. 梯形图B. 功能块图C. 顺序功能图D. 结构化文本答案：C5. PLC中，用于表示常闭触点的符号是（）。
A. 常开触点B. 常闭触点C. 线圈D. 定时器答案：B6. PLC的输入/输出接口中，DI代表（）。
A. 离散输入B. 离散输出C. 模拟输入D. 模拟输出答案：A7. PLC中，用于实现计时功能的编程元件是（）。
A. 计数器B. 定时器C. 累加器D. 寄存器答案：B8. PLC中，用于实现数据存储和处理的编程元件是（）。
A. 累加器B. 寄存器C. 定时器D. 计数器答案：B9. PLC的程序下载到PLC中后，需要进行（）操作才能使程序生效。
A. 编译B. 烧录C. 编译并烧录D. 上传答案：B10. PLC中，用于实现数据比较的指令是（）。
A. 等于（EQ）B. 不等于（NE）C. 大于（GT）D. 以上都是答案：D二、多项选择题（每题3分，共15分）1. PLC的特点包括（）。
A. 可靠性高B. 编程方便C. 易于扩展D. 价格低廉答案：A, B, C2. PLC的输入设备包括（）。
A. 按钮B. 传感器C. 继电器D. 显示器答案：A, B3. PLC的输出设备包括（）。
A. 接触器B. 指示灯C. 电磁阀D. 显示器答案：A, B, C4. PLC的编程语言包括（）。
A. 梯形图B. 功能块图C. 结构化文本D. 顺序功能图答案：A, B, C, D5. PLC的应用领域包括（）。
PLC控制技术练习题及答案
PLC控制技术练习题及答案一、单选题（共52题，每题1分，共52分）1.PLC的RS485专用通讯模块的通讯距离呢?A、1000B、500C、300D、100正确答案：B2.国内外PLC各生产厂家都把（）作为第一用户编程语言。
A、梯形图B、指令表C、逻辑功能图D、C语言正确答案：A3.步进电机的细分数代表什么含义？A、转一圈的脉冲B、速度C、电机电流D、转一圈的频率正确答案：A4.三菱FX型PLC一个晶体管输出点输出电流是多少（）A、1AB、200mAC、300mAD、2A正确答案：C5.FX系列PLC,主控指令应采用（）A、CJB、MCC、GOTOD、SUB正确答案：B6.在使用以转换为中心的方法编写梯形图时，应从步的处理和（）电路两方面来考虑。
A、输入B、输出C、内部正确答案：B7.FX系列PLC中,求平均值指令（）A、DADDB、DDIVC、SFTRD、MEAN正确答案：D8.FX系列PLC的AC输入电源电压范围是多少?A、DC24-110VB、AC86-246VC、AC220-380VD、DC24-220V正确答案：B9.如果PLC发出的脉冲的频率超过步进电机接收的最高脉冲频率,会发生（）A、电机仍然精确运行B、丢失脉冲,不能精确运行C、电机方向会变化D、电机方向不变正确答案：B10.FX2N系列PLC中PLF是（）指令。
A、下降沿微分指令B、上升沿微分指令C、输入有效D、输出有效正确答案：A11.PLC外部接点坏了以后,换到另外一个好的点上后,然后要用软件中的哪个菜单进行操作（）。
A、寻找B、替换C、指令寻找正确答案：B12.M0—M15中,M0数值为1,其它都为0,那么,K4M0数值等于多少？（）A、1B、4C、3D、2正确答案：A13.触摸屏不能替代统操作面板的哪个功能（）A、手动输入的常开按钮B、数值指拔开关C、急停开关D、LED信号灯正确答案：C14.PLC的RS485专用通讯模块的通讯距离是多少?（）。
完整版)基于PLC控制的变频器调速系统
完整版)基于PLC控制的变频器调速系统目录第一章系统的功能设计分析和总体思路1.1 概述本文旨在对系统的功能设计和总体思路进行分析和讨论，以确保系统的高效运行和稳定性。
1.2 系统功能设计分析在系统功能设计分析中，我们需要考虑系统的需求和目标，以及用户的使用惯和需求。
在此基础上，我们可以确定系统的主要功能和模块，并对其进行详细的设计和实现。
1.3 系统设计的总体思路系统设计的总体思路包括系统的整体架构设计、模块之间的关系和数据流程，以及系统的系统性能和稳定性等方面。
在设计过程中，我们需要充分考虑系统的可维护性和可扩展性，并采用合适的技术和工具来实现系统的设计。
第二章 PLC和变频器的型号选择2.1 PLC的型号选择在PLC的型号选择中，我们需要考虑系统的需求和目标，以及PLC的性能和稳定性等方面。
在此基础上，我们可以选择合适的PLC型号，并进行详细的参数设置和调试。
2.2 变频器的选择和参数设置在变频器的选择和参数设置中，我们需要考虑系统的负载和功率需求，以及变频器的性能和稳定性等方面。
在此基础上，我们可以选择合适的变频器型号，并进行详细的参数设置和调试，以确保系统的高效运行和稳定性。
第一章系统功能设计分析和总体思路1.1 概述在工业自动化生产中，调速系统的快速性、稳定性和动态性能是基本要求。
调速系统在国防、汽车、冶金、机械、石油等工业中具有举足轻重的作用。
然而，调速控制系统的工艺过程复杂多变，具有不确定性，因此需要更为先进的控制技术和控制理论。
1.2 可编程控制器（PLC）可编程控制器（PLC）是一种工业控制计算机，它是继续计算机、自动控制技术和通信技术为一体的新型自动装置。
PLC具有抗干扰能力强、价格便宜、可靠性高、编程简单易学等特点，因此在工业领域中被广泛使用。
尽管在控制领域中逐步采用了电子计算机这个先进技术工具，特别是石油化工企业普遍采用了分散控制系统（DCS），但在控制策略方面，常规的PID控制仍然占据主导地位。
PLC控制技术试题(含答案)
PLC控制技术试题（含答案）一、单选题（共52题，每题1分，共52分）1.工业中控制电压一般是多少伏（）。
A、36VB、110VC、220VD、24V正确答案：D2.STL 步进指令中，S0—S9的功能是用于()。
A、保持状态B、回零C、故障诊断D、初始化正确答案：D3.M0—M15中,M0数值为1,其它都为0,那么,K4M0数值等于多少？（）A、1B、4C、2D、3正确答案：A4.下列语句表达项中错误的一个为()。
A、AND C10B、ORI Y1C、SET Y0D、MC N0 M8200正确答案：D5.触摸屏不能替代统操作面板的哪个功能（）A、手动输入的常开按钮B、数值指拔开关C、急停开关D、LED信号灯正确答案：C6.FX2N系列最多能扩展到多少个点（）。
A、128B、1000C、30D、256正确答案：D7.二进制数1011101等于十进制数的（）A、93B、95C、94D、92正确答案：A8.PLC是在什么控制系统基础上发展起来的（）。
A、电控制系统B、单片机C、工业电脑D、机器人正确答案：A9.FX1N系列最多能扩展到多少个点A、128B、64C、256D、48正确答案：A10.在一定的步进电机细分下,旋转角度和哪个参数有关？（）A、脉冲占空比B、频率C、脉冲数D、脉冲电压正确答案：C11.输入采样阶段是PLC的中央处理器，对各输入端进行扫描，将输入端信号送入（）。
A、累加器B、指针寄存器C、输入映像寄存器D、存贮器正确答案：C12.RST指令的含义是（）。
A、输出B、复位C、上升沿D、下降沿正确答案：B13.一般而言,FX系列PLC的AC输入电源电压范围是多少? （）A、DC24VB、86-264VACC、220－380VACD、24VAC－220VAC正确答案：B14.FX2N-16MT基本单元的输出形式为（）。
A、继电器输出B、晶闸管输出C、晶体管输出D、接触器输出正确答案：C15.FX1S系列最多可以有多少个点的PLC? （）。
plc调试题及答案
plc调试题及答案1. PLC是什么的缩写？A. 个人学习计算机B. 可编程逻辑控制器C. 公共语言计算机D. 个人笔记本电脑答案：B2. PLC的工作原理是什么？A. 通过编程实现自动化控制B. 通过硬件实现自动化控制C. 通过软件实现自动化控制D. 通过人工实现自动化控制答案：A3. PLC的主要应用领域有哪些？A. 工业自动化B. 办公自动化C. 家庭自动化D. 所有以上选项答案：A4. PLC的输入输出接口通常包括哪些类型？A. 继电器输入B. 晶体管输入C. 光电输入D. 所有以上选项答案：D5. PLC编程语言中，梯形图是什么？A. 一种编程语言B. 一种电路图C. 一种逻辑图D. 一种流程图答案：C6. PLC的扫描周期指的是什么？A. PLC处理一个输入信号的时间B. PLC处理一个输出信号的时间C. PLC完成一次内部处理的时间D. PLC完成一次外部处理的时间答案：C7. PLC的故障诊断通常包括哪些步骤？A. 检查电源B. 检查输入输出C. 检查程序D. 所有以上选项答案：D8. PLC的扩展模块通常用于什么目的？A. 增加输入输出点数B. 增加数据处理能力C. 增加通信功能D. 所有以上选项答案：D9. PLC的编程软件通常提供哪些功能？A. 编程B. 调试C. 模拟D. 所有以上选项答案：D10. PLC的通信协议通常包括哪些类型？A. MODBUSB. PROFIBUSC. CANOPEND. 所有以上选项答案：D。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气自动控制模块实训题5――原料系统PLC控制变频凋速系统
1.操作条件
(1)、安川电机Varispeed G7交流变频调速实训装置：
(2)、三相交流异步电动机：YSJ7124
P N=370W,U N=380V, I N=1.12A, n N=1400r/min ，f N=50HZ,COSφN=0.72,ηN=0.70
(3)FX2N系列的PLC实训装置（配备装有三菱编程软件SWOPC-FXGP/WIN-C的电脑）
2.操作内容
（1)工艺流程及控制要求：
1）系统工作概况：原料系统工艺流程示意图如下图所示。
运料小车由三相交流电动机驱动。
注：SQ1-X11,SQ2-X12,SQ3-X13,SQ4-X14,SQ5-X15,KM1-Y5,KM2-Y6,KM3-Y7,KM4-Y4 KM5-Y1,KM6-Y2。
本原料系统具有自动工作方式与手动点动工作方式,具体由自动工作与手动点动工作转换开关选择。
在自动工作方式时，运料小车处于原点即限位开关SQ1压合，卸料门关闭，按启动按钮后，运料小车按照料仓选择开关K2预先设定的料斗，到该料仓进行装料，装好料到卸料处卸料，卸完料到清洗处清洗，然后再返回料仓选择开关K2预先设定的料仓装料，卸料，清洗，如此不断自动循环工作。
按停止按钮后，运料小车在本次装料、卸料、清洗完成后，快速回到原点停止。
按急停按钮后，运料小车立即停在原处，由手动点动工作方式进行处理。
在手动点动工作时，运料小车可通过正向点动按钮和反向点动按钮进行正向点动和反向点动以便对设备进行调整、检修和故障处理。
原料系统电气自动控制系统采用PLC控制，运料小车电动机采用交流变频调速系统, 运料小车电动机交流变频调速系统亦由PLC控制。
2)自动工作方式时装料、卸料及清洗运行控制要求：
①甲、乙料斗由料仓选择开关K2选择。
当K2闭合时为甲料斗,当K2断开时为乙料斗。
②在原位时按下启动按钮时，运料小车按照料仓选择开关K2预先设定的料斗进行装料。
当料仓选择开关K2选择甲料斗进行装料时，运料小车电动机先以1300 r/min速度运行_5__秒钟，然后减速至500 r/min速度运行,当运料小车到达相应行程开关SQ3时停车装料。
甲料斗装料由KM1(Y5)控制装料_6__秒钟。
当料仓选择开关K2选择乙料斗进行装料时，运料小车电动机先以1300 r/min速度运行_7___秒钟，然后减速至500r/min速度运行,当运料小车到达相应行程开关SQ4时停车装料。
乙料斗装料由KM2(Y6)控制装料__6__秒钟。
③运料小车装料完毕以1000 r/min速度运行_4__秒钟，然后减速至300 r/min速度
运行,当运料小车到达行程开关SQ2时停车卸料。
由KM4(Y4)控制卸料_5___秒钟。
④卸料完成后，运料小车电动机先以1300 r/min速度运行_6___秒钟后再以
500r/min速度驶向清洗处，当运料小车到达行程开关SQ5停车清洗。
由KM3(Y7)控制清洗小车___7_秒钟。
⑤小车清洗完毕，先以1300 r/min速度反向运行_3___秒钟后，再减速到
500r/min反向运行再返回料仓选择开关K2预先设定的料斗进行装料，然后再卸料，清洗，如此不断自动循环工作。
⑥按停止按钮后，运料小车在本次装料、卸料、清洗完成后，以1300 r/min速度运
行___6__秒钟后再以500 r/min速度驶向原点，当运料小车到达行程开关SQ1停车。
⑦按急停按钮后，运料小车立即在原处停止运行。
3）PLC控制系统和交流变频调速系统控制要求：
①原料系统电气自动控制系统设有自动工作与手动点动工作转换开关，自动工作时设有启动按钮，停止按钮和急停按钮。
手动点动工作时设有运料小车正向点动按钮和反向点动按钮等。
②原料系统电气自动控制系统采用PLC控制，运料小车电动机采用交流变频调速系统, 运料小车电动机交流变频调速系统亦由PLC控制。
运料小车交流变频调速系统采用PLC控制交流变频器的数字量输入端口来控制变频调速系统的起停、正反转、多段固定频率设定及正反向点动等。
③运料小车交流变频调速系统的主电路设有自动空气断路器和熔断器。
为满足运料小车工艺控制要求, 并配置能耗制动单元和能耗制动电阻。
运料小车交流变频调速系统控制方式采用无PG的V/f控制方式（无PG的矢量控制）。
4）交流变频调速系统设定值：
①电动机起动从0～1500r/min耗时 2.5 秒，制动从1500 ～0 r/min耗时 1.5 秒。
②要求交流电动机按S字曲线进行加、减速运行，加速开始、加速完了、减速开始、减
速完了的S字特性时间分别为_0.6_秒、_0.5_秒、__0.4_秒、__0.3__秒。
③停车时，当转速降至250 r/min开始进行直流制动，直流制动电流为50%电动机
额定电流，制动时间为0.6 秒
④正向点动速度为_200_r/min，反向点动速度为_200r/min。
⑤以上各转速均为该电动机的同步转速（忽略转速降）。
（2）根据上述工艺流程与控制要求及给定的PLC实训装置和交流变频调速实训装置，写出PLC控制系统输入、输出I/O地址编号，画出原料系统PLC控制系统和交流变频调速系统接线图，并在实训装置上完成系统接线。
2)画出配料系统的PLC控制系统和交流变频调速系统接线图
（3）按系统工艺流程与控制要求写出程序，并上机编制程序与调试。
(4)按系统控制要求与设定值写出变频器参数设置清单,并完成变频器参数设置及调试。
(5)完成PLC控制系统和交流变频调速系统调试运行并实现系统控制功能，结果向考评员演示。
