帧差法
帧间差分法运动目标检测过程及原理
帧间差分法运动目标检测过程及原理帧间差分法是一种常用的运动目标检测方法，依靠帧与帧之间的差异来实现对运动目标的检测。
其原理是通过计算相邻帧之间的差异，将运动目标从静态背景中分离出来，从而实现目标检测。
1. 获取视频流或者图像序列，并将其转换为灰度图像。
该过程可以使用OpenCV等图像处理库实现。
2. 按照时间顺序，每隔一定的时间间隔（例如，每秒钟、每隔几帧）取一帧图像，形成连续的图像序列（也可以直接读取视频流）。
如果采用的是视频流，还需将视频流的时间基准与实际时间对齐。
3. 对于每一帧图像，先将其与上一帧图像做差，得到当前帧的差分图像。
若没有前一帧图像，则将当前帧图像作为背景参考。
4. 对于差分图像，可以应用阈值分割算法（例如Otsu算法、自适应阈值法等）来将其二值化。
此时，目标物体所在的像素值区域将为前景，而背景则为另一种像素值。
5. 对于二值化后的图像，可以应用形态学处理（例如开操作、闭操作等）来去除噪声点和孔洞，从而更准确地提取目标轮廓。
6. 最后，可以利用cv2.findContours()函数查找目标的轮廓。
这些轮廓可以代表单个运动目标或者多个运动目标。
且可以通过测量轮廓的面积、宽度、高度、位置等属性，进一步对目标进行分类与识别。
总结起来，帧间差分法是一种基于视频或图像序列的运动目标检测方法，它的优点是实现简单、速度较快，且对于CMOS或CCD摄像头等图像采集设备不稳定、背景不纯，亮度不均等问题具有较好的适应性。
不足之处在于对于复杂的场景或目标缩放、旋转、部分遮挡等情况，其检测效果容易受到影响。
因此，在实际应用中，我们需根据具体情况选择不同的算法方法来实现更准确、可靠的目标检测。
【目标追踪】三帧差法原理及实现
【目标追踪】三帧差法原理及实现三帧差法原理及实现•（一）帧差法原理及实现：•（二）帧差法存在的问题：•（三）三帧差法的原理：•（四）三帧差法的实现代码：•（五）视频中的目标追踪效果：（一）帧差法原理及实现：这里可以看一下我的这篇博客，这里就不赘述了：【目标追踪】python帧差法原理及其实现（二）帧差法存在的问题：运动物体本身颜色相近时，会出现较大的空洞。
位置变化缓慢时，难以检测到目标。
对光线非常敏感。
（三）三帧差法的原理：三帧差法的关键是，不再仅仅采用相邻的两帧图片作差查找运动目标，而是在相邻三帧图片的两张帧差图中取“与”操作，即：（四）三帧差法的实现代码：（具体处理和代码解析还是推荐看一下我的上一篇博客：【目标追踪】python帧差法原理及其实现）代码：import cv2import numpy as npfrom nms import py_cpu_nmsfrom time import sleepclass Detector(object):def __init__(self, name='my_video', frame_num=10, k_size=7, color=(0, 255, 0)): = nameself.color = colorself.nms_threshold = 0.3self.time = 1/frame_num # 频率self.es = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (k_size, k_size))def catch_video(self, video_index=0, k_size=7,iterations=3, threshold=20, bias_num=1,min_area=360, show_test=True, nms=True,logical='or'):# video_index：摄像头索引（数字）或者视频路径（字符路径）# k_size：中值滤波的滤波器大小# iteration：腐蚀+膨胀的次数，0表示不进行腐蚀和膨胀操作# threshold：二值化阙值# bias_num：计算帧差图时的帧数差# min_area：目标的最小面积# show_test：是否显示二值化图片# nms：是否进行非极大值抑制# logical：三帧差取or或andlogical = logical.lower()if not bias_num > 0:raise Exception('bias_num must > 0')if isinstance(video_index, str):is_camera = False# 如果是视频，则需要调整帧率else:is_camera = Truecap = cv2.VideoCapture(video_index) # 创建摄像头识别类if not cap.isOpened():# 如果没有检测到摄像头，报错raise Exception('Check if the camera is on.')frame_num = 0previous = []while cap.isOpened():catch, frame = cap.read() # 读取每一帧图片if not catch:raise Exception('Unexpected Error.')if frame_num < bias_num:value = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY) previous = [value]*bias_numframe_num += 1raw = frame.copy()gray1 = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)gray1 = cv2.absdiff(gray1, previous[0])gray1 = cv2.medianBlur(gray1, k_size)_, mask1 = cv2.threshold(gray1, threshold, 255, cv2.THRESH_BINARY)gray2 = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)gray2 = cv2.absdiff(gray2, previous[1])gray2 = cv2.medianBlur(gray2, k_size)_, mask2 = cv2.threshold(gray2, threshold, 255, cv2.THRESH_BINARY)if logical == 'or':mask = (np.logical_or(mask1, mask2) + 0)elif logical == 'and':mask = (np.logical_and(mask1, mask2) + 0)else:raise Exception('Logical must be \'OR\' or \'AND\'')mask = (mask * 255).astype(np.uint8)mask = cv2.dilate(mask, self.es, iterations)mask = cv2.erode(mask, self.es, iterations)_, cnts, _ = cv2.findContours(mask.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)bounds = self.nms_cnts(cnts, mask, min_area, nms=nms)for b in bounds:x, y, w, h = bthickness = (w*h)//min_areathickness = thickness if thickness <= 3 else 3thickness = thickness if thickness >= 1 else 1cv2.rectangle(frame, (x, y), (x+w, y+h), self.color, thickness) if not is_camera:sleep(self.time)cv2.imshow(, frame) # 在window上显示图片if show_test:cv2.imshow(+'_frame', mask) # 边界value = cv2.cvtColor(raw, cv2.COLOR_BGR2GRAY)previous = self.pop(previous, value)cv2.waitKey(10)if cv2.getWindowProperty(, cv2.WND_PROP_AUTOSIZE) < 1:# 点x退出breakif show_test and cv2.getWindowProperty(+'_frame', cv2.WND_PROP_AUTOSIZE) < 1:# 点x退出break# 释放摄像头cap.release()cv2.destroyAllWindows()def nms_cnts(self, cnts, mask, min_area, nms=True):# 对检测到的边界框使用非极大值抑制bounds = [cv2.boundingRect(c) for c in cnts if cv2.contourArea(c) > min_area]if len(bounds) == 0:return []if not nms:return boundsscores = [self.calculate(b, mask) for b in bounds]bounds = np.array(bounds)scores = np.expand_dims(np.array(scores), axis=-1)keep = py_cpu_nms(np.hstack([bounds, scores]), self.nms_threshold)return bounds[keep]def calculate(self, bound, mask):x, y, w, h = boundarea = mask[y:y+h, x:x+w]pos = area > 0pos = pos.astype(np.float)# 得分应与检测框大小也有关系score = np.sum(pos)/(w*h)return scoredef pop(self, l, value):l.pop(0)l.append(value)return lif __name__ == "__main__":detector = Detector(name='test')detector.catch_video('./test.avi', bias_num=2, iterations=1,k_size=5, show_test=True, min_area=360, nms=False) （五）视频中的目标追踪效果：。

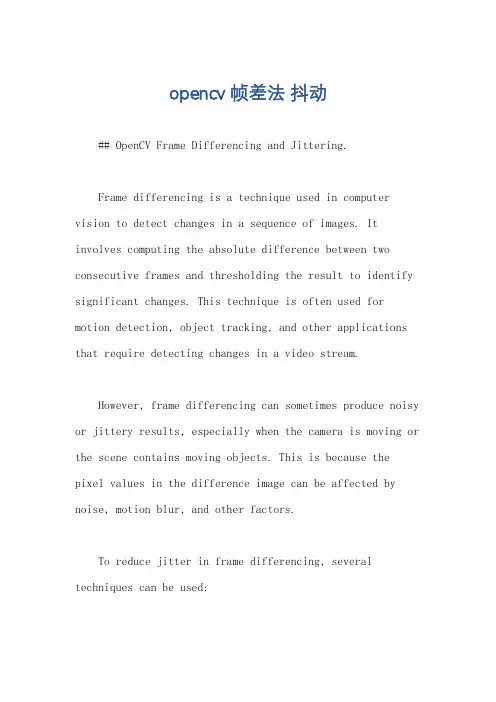

opencv 帧差法 抖动
opencv 帧差法抖动## OpenCV Frame Differencing and Jittering.Frame differencing is a technique used in computer vision to detect changes in a sequence of images. It involves computing the absolute difference between two consecutive frames and thresholding the result to identify significant changes. This technique is often used for motion detection, object tracking, and other applications that require detecting changes in a video stream.However, frame differencing can sometimes produce noisy or jittery results, especially when the camera is moving or the scene contains moving objects. This is because thepixel values in the difference image can be affected by noise, motion blur, and other factors.To reduce jitter in frame differencing, several techniques can be used:1. Smoothing: Applying a Gaussian blur or other smoothing filter to the input frames before computing the difference can help reduce noise and jitter.2. Median filtering: Median filtering is a non-linear filtering technique that can effectively remove isolated noise pixels while preserving edges. Applying a medianfilter to the difference image can help reduce jitter caused by noise.3. Morphological operations: Morphological operations such as erosion and dilation can be used to remove small noise regions and fill in gaps in the difference image. This can help reduce jitter caused by motion blur.4. Temporal filtering: Temporal filtering techniques such as Kalman filtering or particle filtering can be used to smooth out the difference image over time. This can help reduce jitter caused by camera motion or moving objects.Here is an example of how to reduce jitter in frame differencing using OpenCV in Python:python.import cv2。

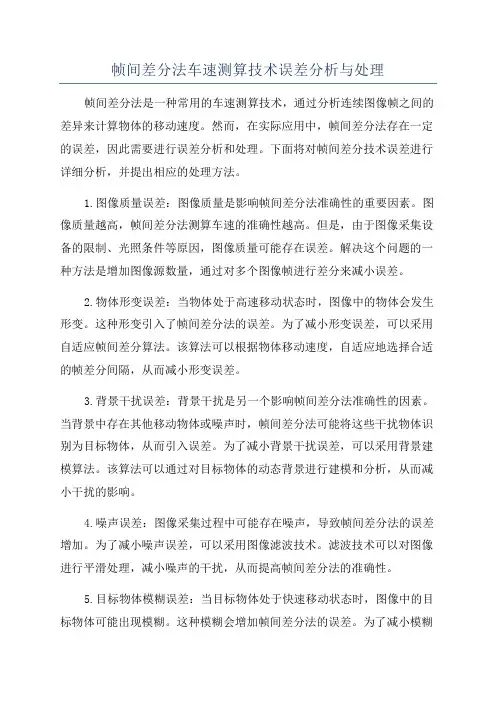

帧间差分法车速测算技术误差分析与处理
帧间差分法车速测算技术误差分析与处理帧间差分法是一种常用的车速测算技术，通过分析连续图像帧之间的差异来计算物体的移动速度。
然而，在实际应用中，帧间差分法存在一定的误差，因此需要进行误差分析和处理。
下面将对帧间差分技术误差进行详细分析，并提出相应的处理方法。
1.图像质量误差：图像质量是影响帧间差分法准确性的重要因素。
图像质量越高，帧间差分法测算车速的准确性越高。
但是，由于图像采集设备的限制、光照条件等原因，图像质量可能存在误差。
解决这个问题的一种方法是增加图像源数量，通过对多个图像帧进行差分来减小误差。
2.物体形变误差：当物体处于高速移动状态时，图像中的物体会发生形变。
这种形变引入了帧间差分法的误差。
为了减小形变误差，可以采用自适应帧间差分算法。
该算法可以根据物体移动速度，自适应地选择合适的帧差分间隔，从而减小形变误差。
3.背景干扰误差：背景干扰是另一个影响帧间差分法准确性的因素。
当背景中存在其他移动物体或噪声时，帧间差分法可能将这些干扰物体识别为目标物体，从而引入误差。
为了减小背景干扰误差，可以采用背景建模算法。
该算法可以通过对目标物体的动态背景进行建模和分析，从而减小干扰的影响。
4.噪声误差：图像采集过程中可能存在噪声，导致帧间差分法的误差增加。
为了减小噪声误差，可以采用图像滤波技术。
滤波技术可以对图像进行平滑处理，减小噪声的干扰，从而提高帧间差分法的准确性。
5.目标物体模糊误差：当目标物体处于快速移动状态时，图像中的目标物体可能出现模糊。
这种模糊会增加帧间差分法的误差。
为了减小模糊误差，可以采用图像去模糊技术。
该技术可以通过提取图像中的目标物体特征，并对其进行模糊处理，从而消除模糊误差。
综上所述，帧间差分法车速测算技术存在多种误差，并且每种误差都可以采用不同的处理方法来减小。
通过综合运用图像滤波、背景建模、自适应帧间差分等技术，可以有效降低误差，提高帧间差分法的准确性和可靠性。
帧间差分法运动目标检测过程及原理
帧间差分法运动目标检测过程及原理帧间差分法是一种广泛应用于视频图像处理中的运动目标检测方法。
在该方法中，通过同一场景下不同帧间像素值的变化来判断是否有物体运动的情况发生。
本文将具体介绍帧间差分法运动目标检测的过程和原理。
一、图像预处理帧间差分法首先需要将视频帧进行预处理，包括去除噪声和灰度化两个步骤。
1.去噪处理。
由于采集设备和信号传输等原因，视频帧中可能会出现一些毛刺、线条等噪声。
将这些噪声去除后，可以更好地提取物体的运动信息。
去噪的方法包括高斯滤波、中值滤波等，其中高斯滤波是一种广泛应用的方法。
2.灰度化。
将视频帧转化为灰度图像，可以简化像素值的处理过程，降低计算机资源的消耗。
灰度化的方法包括平均值法、最大值法、加权平均法等。
二、运动物体检测经过预处理后，图像中会出现明暗程度发生变化的区域，这些区域即为可能存在运动物体的区域。
帧间差分法通过计算两帧图像之间的差值来检测这些运动物体。
1.差值计算。
将预处理后的两帧图像进行逐像素比较，计算出两帧图像中每个像素的灰度值差。
如果该像素灰度值差超过了设定的阈值，则判断该像素处存在运动物体。
2.二值化处理。
将差值图像进行二值化处理，将灰度值超过设定阈值的像素点设为1，其他像素点设为0。
经过二值化处理后，得到了一个二值图像，其中的白色像素标记了可能存在运动物体的位置。
3.运动物体判定。
通过对二值图像进行连通区域分析，将那些像素点数量超过一定阈值的连通区域判定为运动物体。
通过此方法，可以将可能存在的多个运动目标分离，并得到它们的位置、大小等信息。
三、总结帧间差分法是一种简单而有效的运动目标检测方法，具有实时性和可适应性等优势。
但也存在一些缺点，比如对于光照变化、背景复杂等情况的适应度较差。
因此，在实际应用中需要根据具体情况选择合适的方法，并进行必要的优化和改进。
三帧差法 matlab
三帧差法（Three-Frame Difference Method）是一种常用的视频处理算法，用于检测视频序列中的运动目标。
其基本思想是利用连续三帧图像之间的差异来提取运动物体的信息。
下面是一个简单的MATLAB实现示例：matlab复制代码% 读取视频文件video = VideoReader('your_video_file.mp4');% 初始化变量prev_frame = readFrame(video);curr_frame = readFrame(video);next_frame = readFrame(video);% 转换帧为灰度图像prev_gray = rgb2gray(prev_frame);curr_gray = rgb2gray(curr_frame);next_gray = rgb2gray(next_frame);% 计算帧间差异diff1 = abs(double(curr_gray) - double(prev_gray));diff2 = abs(double(next_gray) - double(curr_gray));% 三帧差法motion_map = diff1 & diff2;% 显示结果imshow(motion_map);% 循环处理视频帧while hasFrame(video)prev_frame = curr_frame;curr_frame = next_frame;next_frame = readFrame(video);% 转换帧为灰度图像prev_gray = rgb2gray(prev_frame);curr_gray = rgb2gray(curr_frame);next_gray = rgb2gray(next_frame);% 计算帧间差异diff1 = abs(double(curr_gray) - double(prev_gray));diff2 = abs(double(next_gray) - double(curr_gray));% 三帧差法motion_map = diff1 & diff2;% 显示结果imshow(motion_map);% 暂停以便观察结果pause(0.01);end% 释放视频文件release(video);在这个示例中，我们首先使用VideoReader对象读取视频文件，并将连续的三帧转换为灰度图像。
帧间差分法运动目标检测过程及原理
帧间差分法运动目标检测过程及原理帧间差分法是一种运动目标检测方法，基于视频帧间像素差异性和连续性的特点。
帧间差分法可以通过对比相邻帧像素的差异值来检测运动目标。
这种方法通常被用于视频监控、安防和视频分析领域。
帧间差分法的工作原理是基于两个假设，第一是背景在相邻帧之间变化很小，第二是运动物体在相邻帧之间变化明显。
基于这两个假设，我们可以使用帧间像素差分来检测运动目标。
帧间差分法的基本思路是将当前帧和之前的帧进行像素比较，以确定每个像素点之间的差值。
如果像素值之间的差异超过一定的阈值，就将该像素点标记为前景物体，否则将其视为背景。
例如，如果我们将当前帧和前一个帧进行比较，如果像素的差异在阈值范围内，那么像素被视为不变。
如果像素的差异超过阈值，那么像素就会被视为运动目标。
因此，我们可以将这些运动目标像素标记为前景物体，形成一个二值图像。
可以通过对前景像素进行计数、分析、过滤和跟踪来检测运动物体。
帧间差分法的实现可以通过以下步骤来完成：1. 读取视频帧序列首先，需要从视频中获得连续的帧序列。
可以使用OpenCV的VideoCapture库读取视频文件或从实时视频流中获取帧。
2. 前后帧差分使用前面序列的帧与当前帧的像素值做差，即用当前帧减去前一帧。
此时，差异较大的部分就是前景物体。
3. 阈值处理对于运动目标和背景的差异会受到噪声和照明变化等多种因素影响，因此需要进行阈值处理，以区分背景和前景像素。
阈值处理可以根据帧间像素差异的特点和实际情况进行调整。
4. 前景目标检测将阈值处理后的二值图像形成前景掩模，标记出运动目标的位置。
5. 目标跟踪通过对前景内像素的计数、分析和过滤等方法，对运动目标的大小、形状、位置等信息进行跟踪。
帧间差分法的优点在于简单易懂，适用于实时视频处理。
但是，该方法依赖于阈值处理的参数和初始帧的选择，因此在复杂场景下会存在误检和漏检的情况。
针对这些问题，可以通过结合其他技术，如背景建模、光流法等来提高检测精度和鲁棒性。
帧间差分法运动目标检测过程及原理
帧间差分法运动目标检测过程及原理帧间差分法运动目标检测，是一种常用的视频目标检测方法。
它通过比较视频序列中相邻帧之间的差异，来识别出视频中的运动目标。
这种方法具有简单、快速、实时性强的特点，因此在视频监控、智能交通、安防监控等领域得到了广泛的应用。
下面将介绍帧间差分法运动目标检测的原理和实现过程。
一、原理帧间差分法的原理是通过比较视频序列中相邻帧的像素值差异来识别出视频中的运动目标。
一般来说，视频中的运动目标在相邻帧之间会引起像素值的变化，而静止的背景则保持相对稳定的像素值。
我们可以通过计算相邻帧之间的像素值差异来找出视频中的运动目标。
具体来说，对于视频序列中的每一帧图片，我们可以将其表示为一个像素矩阵。
假设当前帧为I(x, y, t)，而前一帧为I(x, y, t-1)，那么我们可以通过以下公式计算出两帧之间的像素差异：D(x, y, t) = |I(x, y, t) - I(x, y, t-1)|D(x, y, t)表示像素点(x, y)在时间t上的差分值。
通过计算所有像素点的差分值，我们就可以得到一张差分图像。
在这张差分图像中，像素值较大的地方表示有较大的像素差异，而像素值较小的地方则表示像素差异较小。
通过阈值处理和连通域分析，我们就可以找出视频中的运动目标。
二、实现过程帧间差分法运动目标检测的实现过程可以分为以下几个步骤：1. 读取视频我们需要从视频文件中读取视频序列，并将每一帧的图片进行提取，以便后续的处理。
2. 计算帧间差分对于视频序列中的每一帧图片，我们需要计算其与前一帧之间的差分图像。
这可以通过上文提到的差分公式来实现。
3. 阈值处理得到差分图像之后，我们可以对其进行阈值处理。
通过设定一个合适的阈值，将差分图像中较大的像素差异点标记为前景点，而将较小的像素差异点标记为背景点。
4. 连通域分析通过连通域分析，我们可以将前景点连接成一个个连通区域，从而得到视频中的运动目标。
5. 目标跟踪我们还可以对检测出的运动目标进行跟踪，以便进行后续的分析和处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
帧差法近些年来, 世界各地的学者们针对视频图像中的运动目标检测与跟踪问题做了大量而深入的研究, 提出了很多极其有效的算法难点主要在于视频序列中有各种不同的干扰因素, 这些因素主要包括: 光线明暗的变化、成像传感器本身的固有噪声、运动目标自身的形变或位移变化、背景中的杂波、运动目标的互相遮挡或者自遮挡等, 这些问题还有待于做进一步的研究。
目前, 常用的运动目标检侧方法有: 光流法、背景差分法和帧间差分法。
1.光流法光流法能够检测出运动目标较完整的运动信息, 不需要预先知道场景的任何信息, 能够较好的处理运动背景的情况, 并且可以用于摄像机运动的情况, 适用于帧间位移较大的情况。
但是由于透明性、阴影、多光源、遮挡和噪声等原因,利用光流法进行运动物体检测时, 计算量很大, 无法保证实时性和实用性, 故难以应用到实时系统, 同时对噪声比较敏感, 计算结果精度较低, 难以得到运动目标的精确边界。
2 .背景差分法操作简单, 能够提供完全的特征数据, 但对目标的检测能力较低, 尤其对天气、光照等噪声的影响极其敏感,3T 为预先设定的阈值, 可根据经验选取T , 若选取过大, 则检测的目标则可能出现较大的空洞甚至漏检, 若T 选取过小, 将出现大量噪声。
由于帧间差分法的不足, 就有学者提出了三帧差法, 三帧差法充分考虑了动像素的时间相关性, 对动态检测比较灵敏, 对随机噪声也有很好的抑制作用,但也存在一定缺陷, 即差分图像的检测阈值需手动设定, 大多数情况下只能依据实践经验。
三帧差分法的关键是选取合适的阈值对图像进行二值化。
运动目标自动跟踪是指对目标进行连续的检测并确定其运动轨迹[1].在视频监控领域中,目标智能识别与自动跟踪系统是近几年来的研究重点.在军事、国防和工业等领域有着广泛的应用前景.当前运动目标的检测方法主要有3类:光流法[2]、帧间差分法[3]和背景差分法[4].背景差分法具有简单、运算速度快等诸多优点,使得该法作为运动目标检测的基本方法被普遍采用.但该法暴露出若干问题:一种是因外部条件引起的,如对光线的变化、噪声等造成差分图像检测精度不高,甚至失效;另一种是由差分图像法本身内在局限引起的,主要有空洞[5]、拖影,以及运动目标被拉长等现象.光流法[6]虽然能够适用于静态背景和动态背景两种环境,有较好的适应性,但是其计算复杂度高,运算时间开销很大,不能满足实时性的要求.帧差法[7]比较简单,实时性高,它主要包括减背景方法和相邻帧相减法,即三帧差分法.减背景方法存在背景获取困难、受光照影响严重且更新困难等问题.三帧差分法受光照和阴影影响较小.笔者对三帧差分法进行改进,提出了一种简单有效的运动目标检测方法.1 运动目标实时跟踪系统1. 1 帧差法的基本原理帧间差分法的基本原理就是将前后两帧图像对应像素点的灰度值相减,在环境亮度变化不大的情况下,如果对应像素灰度相差很小,可以认为此处物是静止的;如果图像区域某处的灰度变化很大,可以认为这是由于图像中运动物体引起的,将这些区域标记下来,利用这些标记的像素区域,就可以求出运动目标在图像中的位置.一般采用的帧差法是在连续的图像序列[8]中2个或3个相邻帧间采用基于像素的时间差分并且阈值化来提取图像的运动区域.该运动目标实时跟踪系统是采用三帧差分来进行运动目标检测,这种方法不仅能提高运动目标检测[9]的速度,而且提高了所检测运动目标图像的完整性.均值滤波均值滤波是典型的线性滤波算法，它是指在图像上对目标像素给一个模板，该模板包括了其周围的临近像素(以目标象素为中心的周围8个像素，构成一个滤波模板，即去掉目标像素本身)，再用模板中的全体像素的平均值来代替原来像素值。
不足之处：均值滤波本身存在着固有的缺陷，即它不能很好地保护图像细节，在图像去噪的同时也破坏了图像的细节部分，从而使图像变得模糊，不能很好地去除噪声点。
均值滤波原来是不做图像处理这块的，所以对这里的专用名字不是特别感冒，滤波器听来玄而又玄。
真正拿来看了之后就不过尔尔了，这把拿了一个均值滤波器的例子来做记录，希望可以依次把一些median filter, gaussian blur都拿来说说。
好吧言归正传，这里就具体说说均值滤波器是什么东西吧。
其实这个东西就是在图像处理的时候，“把每个像素都用周围的8个像素来做均值操作”，比如说这里有一个例子：图通常是最能说明问题的东西，非常明显的，这个3*3区域像素的颜色值分别是5,3,6,2,1,9,8,4,7那么中间的1这个像素的过滤后的值就是这些值的平均值，也就是前面的计算方法：(5+3+6+2+1+9+8+4+7)/9=5一目了然。
那么这个均值滤波器有什么用处呢？主要还是平滑图像的用处，有的图像的锐度很高，用这样的均值算法，可以把锐度降低。
使得图像看上去更加自然，下面就有几幅图我们可以看出一些端倪：原图：平滑处理之后：这里还是可以明显的感觉到不同的，没有好坏之分，就是第二幅图片看上去更为平滑。
继续我们的问题，那这里均值平滑是否具有去除噪声的功能呢？我们搞来了椒盐噪声（就是随机的白点，黑点）来试试手：噪声图（5%）：平滑处理之后：首先这里的噪声还是比较小的，只有5%，从均值的效果来看的话，我可以说几乎没有用，其实直观的想也可以判断，因为这里的处理并没有剔除这些噪声点，而只是微弱地降低了噪声，所以效果可以想见的。
总结：均值滤波器就是为了平滑周边的效果，不会因为图像上突出的点而感到难受，达到一种“Softened”的效果。
RGB565RGB565使用16位表示一个像素，这16位中的5位用于R，6位用于G，5位用于B。
程序中通常使用一个字（WORD，一个字等于两个字节）来操作一个像素。
当读出一个像素后，这个字的各个位意义如下：RGB和YUV都是色彩空间，用于表示颜色，两者可以相互转化。
YUV（亦称YCrCb）是被欧洲电视系统所采用的一种颜色编码方法（属于PAL）。
YUV主要用于优化彩色视频信号的传输，使其向后兼容老式黑白电视。
与R GB视频信号传输相比，它最大的优点在于只需占用极少的带宽（RGB要求三个独立的视频信号同时传输）。
中"Y"表示明亮度（Lumina nce或Luma），也就是灰阶值；是个基带信号。
而"U"和"V"表示的则是色度（Chrominance或Chroma），作用是描述影像色彩及饱和度，用于指定像素的颜色。
U和V不是基带信号，它俩是被正交调制了的。
"亮度"是通过RGB输入信号来创建的，方法是将RGB信号的特定部分叠加到一起。
"色度"则定义了颜色的两个方面-色调与饱和度，分别用Cr和CB来表示。
其中，Cr反映了RGB输入信号红色部分与RGB信号亮度值之间的差异。
而CB反映的是RGB输入信号蓝色部分与RGB 信号亮度值之同的差异。
通过运算，YUV三分量可以还原出R（红），G（绿），B（兰）。
亚稳态接下来我们将系统地开始探讨亚稳态，并解决由亚稳态产生的问题。
首先我们来了解一下什么是亚稳态。
亚稳态是一种物理现象的名称，它发生在一个事件试图取样[1]（sample）另一事件的时候。
亚稳态可以描述如下：假设一个信号在t = 0时刻瞬间从0变为1，那么信号在t = 0时刻的值究竟是多少？是0还是1，或者在两者之间？在亚稳态中，这个问题被定义的两个时刻回避了，分别是0-和0+。
在t = 0-时刻，规定信号的取值为0，t = 0+ 时刻规定信号的取值为1。
显然，0- = 0 - 0，0+ =0 + 0。
注意，这仅仅是一个数学定义，如果你正在用实际的电路做同样的事，输出将有可能是逻辑0（0伏）或者逻辑1（5伏），或者是介于0 ~5伏中间的某个值。
正如在数学中描述的一样，物理系统中一个事件取样另一个事件产生了不可预知的结果。
不可预知性也就意味着另一个迹象——亚稳态很危险。
同步FIFO之VHDL描述同步FIFO的意思是说FIFO的读写时钟是同一个时钟，不同于异步FIFO，异步FIFO的读写时钟是完全异步的。
同步FIFO的对外接口包括时钟，清零，读请求，写请求，数据输入总线，数据输出总线，空以及满信号。
下面分别对同步FIFO的对外接口信号作一描述：1．时钟，输入，用于同步FIFO的读和写，上升沿有效；2．清零，输入，异步清零信号，低电平有效，该信号有效时，FIFO被清空；3．写请求，输入，低电平有效，该信号有效时，表明外部电路请求向FIFO写入数据；4．读请求，输入，低电平有效，该信号有效时，表明外部电路请求从FIFO中读取数据；5．数据输入总线，输入，当写信号有效时，数据输入总线上的数据被写入到FIFO中；6．数据输出总线，输出，当读信号有效时，数据从FIFO中被读出并放到数据输出总线上；7．空，输出，高电平有效，当该信号有效时，表明FIFO中没有任何数据，全部为空；8．满，输出，高电平有效，当该信号有效时，表明FIFO已经满了，没有空间可用来存贮数据。
使用VHDL描述的FIFO将以上面的接口为基础，并且可以参数化配置FIFO的宽度和深度。
先把对外接口描述出来吧。
下面的框图主要描述同步FIFO的内部结构，画出框图有助于对电路结构的理解，同样也有助于RTL 代码的编写：异步FIFOFIFO （先进先出队列）是一种在电子系统得到广泛应用的器件，通常用于数据的缓存和用于容纳异步信号的频率或相位的差异。
FIFO的实现通常是利用双口RAM和读写地址产生模块来实现的。
FIFO的接口信号包括异步的写时钟（wr_clk）和读时钟（rd_clk）、与写时钟同步的写有效（wre n）和写数据（wr_data）、与读时钟同步的读有效（rden）和读数据（rd_data）。
为了实现正确的读写和避免FIFO的上溢或下溢，通常还应该给出与读时钟和写时钟同步的FIFO的空标志（emp ty）和满标志（full）以禁止读写操作。
1 异步FIFO功能描述图1给出了FIFO的接口信号和内部模块图。
由图1可以看出，写地址产生模块根据写时钟和写有效信号产生递增的写地址，读地址产生模块根据读时钟和读有效信号产生递增的读地址。
FIFO的操作如下：在写时钟wr_clk的升沿，当wren 有效时，将wr_data写入双口RAM中写地址对应的位置中；始终将读地址对应的双口RAM中的数据输出到读数据总线上。
这样就实现了先进先出的功能。
写地址产生模块还根据读地址和写地址关系产生FIFO的满标志。
当wren有效时，若写地址+2 =读地址时，full为1；当wren无效时，若写地址+ 1=读地址时，full为1。
读地址产生模块还根据读地址和写地址的差产生FIFO的空标志。
当rden有效时，若写地址-1=读地址时，empty为1；当rden无效时，若写地址=读地址时，empty为1。
