电力拖动教案-低压开关[1]
课题三低压开关教案(一)
湖南省技工学校理论教学教案
教师姓名：
QF
5、低压断路器的选用
常用系列：DZ5 —用于交流50HZ、380V、10A～50A；
DZ10 —用于交流50HZ、380V。
规格有：100A、250A、600A。
低压断路器的选用原则：
（1）UN ＞ UN线路； IN ＞ IN线路
（2）I热脱扣器整定值＝ IN负载
（3）I电磁脱扣器瞬时脱扣整定值＞ I负载峰值
控制电动机时：IZ ≥ Kist
IZ ——电磁脱扣器整定；K ——安全系数，取1.5～1.7；Ist ——电动机的启动电流；（取7IN电机）
（4）UN欠压＝ UN线路
（5）极限通断能力＞ I线路最大短路
例题：P22页
6、低压断路器的安装与使用
（1）应垂直安装，电源线接在上端，负载线接在下端。
（2）当用作电源总开关或电动机的控制开关时，在电源进线侧必须加装刀开关或熔断器，形成明显的断点。
（3）使用前，各脱扣器应清除防锈油，定期检查脱扣器。
（4）各脱扣器动作值调整好后，不允许随意变动。
（5）触头使用一定次数或分断短路电流后，应及时检查触头系统。
7、低压断路器的常见故障及处理方法表1—10
（1）不能合闸：欠压脱扣器无电压或线圈损坏；储能弹簧变形；反作用弹簧力过大；操作机构不能复位。
（2）电流达整定值，断路器不动作：热脱扣器双金属片损坏；电磁脱扣器衔铁与铁心距离太大或电磁线圈损坏；主触头熔焊。
中职电力拖动控制线路及技能训练教案：低压电器及其测量(全3课时)
中等专业学校2023-2024-1教案编号：
环节
教
学
内
容
采用电力拖动的生产机械，其电动机的运转都是由各种接触器、继电器、按钮、行程开关等电器构成的控制线路来进行控制
的。
电器：能根据外界的信号和要求，手动或自动接通或断开电路，实现对电路或非电对象切换、控制、保护、检测和调节的元
件或设备。
环节
一、常见的低压电器
教
学
内
容
认识常见的
低压电器
中等专业学校2023-2024-1教案编号：
环节
教学内容
一、组合开关
1 . HZ10－10/3组合开关结构与原理
3.组合开关的安装与使用
（1）HZ10系列组合开关应安装在控制箱内。
（2）若需在箱内操作，开关最好装在箱内右上方。
（3）组合开关的通断能力较低，不能用来分断故障电流。
（4）当操作频率过高，应降低开关的容量使用。
手柄
转抽
弹簧
凸轮
绝缘垫板
静触头动触头
绝缘方轴
中等专业学校2023-2024-1教案编号：
教学
环节
教学活动内容及组织过程个案补充
教学内容
一、低压断路器
１.低压断路器的功能
低压断路器又叫自动空气开关，简称断路器。
它集控制和多种保护功能于一体，当电路中发生短路、过载和失压等故障时，它能自动跳闸切断故障电路。

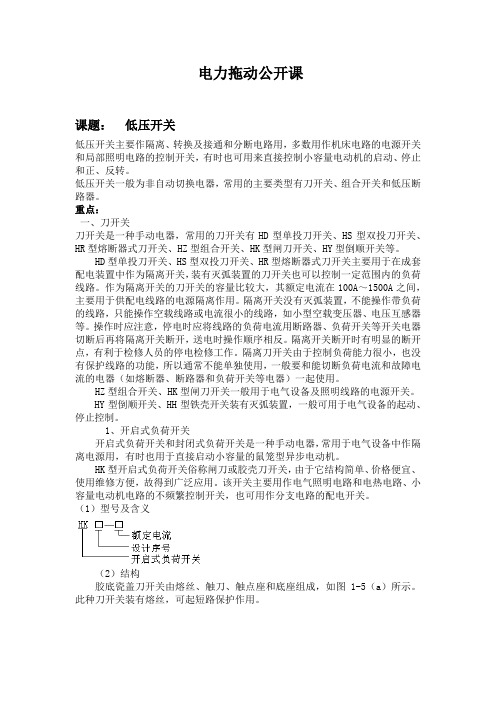

电力拖动公开课 上 1
电力拖动公开课课题：低压开关低压开关主要作隔离、转换及接通和分断电路用，多数用作机床电路的电源开关和局部照明电路的控制开关，有时也可用来直接控制小容量电动机的启动、停止和正、反转。
低压开关一般为非自动切换电器，常用的主要类型有刀开关、组合开关和低压断路器。
重点：一、刀开关刀开关是一种手动电器，常用的刀开关有HD型单投刀开关、HS型双投刀开关、HR型熔断器式刀开关、HZ型组合开关、HK型闸刀开关、HY型倒顺开关等。
HD型单投刀开关、HS型双投刀开关、HR型熔断器式刀开关主要用于在成套配电装置中作为隔离开关，装有灭弧装置的刀开关也可以控制一定范围内的负荷线路。
作为隔离开关的刀开关的容量比较大，其额定电流在100A～1500A之间，主要用于供配电线路的电源隔离作用。
隔离开关没有灭弧装置，不能操作带负荷的线路，只能操作空载线路或电流很小的线路，如小型空载变压器、电压互感器等。
操作时应注意，停电时应将线路的负荷电流用断路器、负荷开关等开关电器切断后再将隔离开关断开，送电时操作顺序相反。
隔离开关断开时有明显的断开点，有利于检修人员的停电检修工作。
隔离刀开关由于控制负荷能力很小，也没有保护线路的功能，所以通常不能单独使用，一般要和能切断负荷电流和故障电流的电器（如熔断器、断路器和负荷开关等电器）一起使用。
HZ型组合开关、HK型闸刀开关一般用于电气设备及照明线路的电源开关。
HY型倒顺开关、HH型铁壳开关装有灭弧装置，一般可用于电气设备的起动、停止控制。
1、开启式负荷开关开启式负荷开关和封闭式负荷开关是一种手动电器，常用于电气设备中作隔离电源用，有时也用于直接启动小容量的鼠笼型异步电动机。
HK型开启式负荷开关俗称闸刀或胶壳刀开关，由于它结构简单、价格便宜、使用维修方便，故得到广泛应用。
该开关主要用作电气照明电路和电热电路、小容量电动机电路的不频繁控制开关，也可用作分支电路的配电开关。
（1）型号及含义（2）结构胶底瓷盖刀开关由熔丝、触刀、触点座和底座组成，如图1-5（a）所示。
电力拖动控制线路与技能训练教案1..
课题三、低压开关一、低压断路器低压断路器又称为自动空气开关或者自动空气断路器。
用于分配电能、不频繁启动异步电动机以及对电源线路及电动机的保护。
当电路发生过载、短路、失压、或者欠压等故障时能自动切断电路故障的一种保护电器。
1．功能正常时：控制作用故障时：保护作用（过载、短路、失压保护）2．分类结构：塑壳式、万能式、限流式、直流快速式、灭磁式、漏电保护式。
漏电保护式3．结构及原理触头系统、灭弧装置、操作机构、热脱扣器、电磁脱扣器、绝缘外壳。
4．符号及型号5．低压断路器的选用1)额定电流和额定电压热脱扣器：I Z=I N2)3)电磁脱扣器:I Z≥KI ST(K=1.5~1.7)或I Z=10I N4)欠压脱扣器：U Z=U N5)分段能力：I dZ≥I dmax6．安装及使用垂直安装，电源接上端，负载接下端。
二、负荷开关1．开启式负荷开关1)功能：开合控制线路，隔离电压，短路保护。
2)结构及符号3)型号4)安装使用垂直安装，合闸状态时手柄朝上；电源线接静触头，负载线接动触头。
2．封闭式负荷开关1)型号2)安装使用垂直安装在无强烈振动的场合，不低于1.3~1.5m,可靠接地,手柄侧面操作。
四、组合开关1．作用及特点：1)作用：开合线路，控制5KW以下电动机正反运转。
2)特点：体积小，触头对数多，接线方式灵活，操作方便。
2．结构及型号3．符号7．8．9．主令电器用于在控制电路中以开关接点的通断形式来发布控制命令，使控制电路执行对应的控制任务。
1．按钮按钮是一种最常用的的主令电器，其结构简单，控制方便。
（1）按钮的结构、种类及常用型号按钮由按钮帽、复位弹簧、桥式触点和外壳等组成（2）按钮的颜色红色按钮用于“停止”、“断电”或“事故”。
绿色按钮优先用于“起动”或“通电”，但也允许选用黑、白或灰色按钮。
（3）按钮的选择原则1）根据使用场合，选择控制按钮的种类，如开启式、防水式、防腐式等。
2）根据用途，选用合适的型式，如钥匙式、紧急式、带灯式等。
中职电力拖动教案：低压电器(常用低压电器)
教学
环节
教学活动内容及组织过程
个案补充
教
学
内
容
MZD型单相制动电磁铁和MZS型三相制动电磁铁一般用于组成电磁制动器，由制动电磁铁组成的TJ2型交流电磁制动器的示意图如图1-28所示，通常电磁制动器和电动机轴安装在一起，其电磁制动线圈和电动机线圈并联，二者同时得电或电磁制动线圈先得电之后电动机紧随其后得电。电磁制动器线圈得电吸引衔铁使弹簧受压，闸瓦和固定在电动机轴上的闸轮松开，电动机旋转，当电动机和电磁制动器同时失电时，在压缩弹簧的作用下闸瓦将闸轮抱紧，使电动机制动。
图1-9（a）所示为1极12位凸轮控制器示意图，图1-9（b）所示图形符号表示这一个触点有12个位置，图中的小黑点表示该位置触点接通。由示意图可见，当手柄转到2、3、4和10号位时，由凸轮将触点接通。图1-9（c）所示为5极12位凸轮控制器，它是由5个1极12位凸轮控制器组合而成。图1-9（d）所示为4极5位凸轮控制器的图形符号，表示有4个触点，每个触点有5个位置，图中的小黑点表示触点在该位接通。例如，当手柄打到右侧1号位时，2、4触点接通。
【技能目标】
1 .培养实际操作能力及独立思考.钻研.探究新知识的能力
2 .培养创新意识，提高分析问题与解决问题的能力，举一反三，触类旁通
重点
1、了解电磁铁、凸轮控制器、频敏变阻器的工作原理
2、了解电磁铁、凸轮控制器、频敏变阻器的作用
难点
了解电磁铁、凸轮控制器、频敏变阻器的工作原理
教法
观察演示法.讲授法.启发讨论法.媒体应用法
中等专业学校2023-2024-1教案
编号：
备课组别
电子组
课程名称
电力拖动常用低压电器实训教案1
电力拖动常用低压电器（实训课教案）
教学过程额定电流；
3）.安装时电源线应在刀座上方，负载线应接在刀片下侧的另一端。
4）.闸刀开关常用于直接起停7.5KW以下的电动机。
图1-1 刀开关（QS）
图1-2 刀开关的符号
教学过程2.组合开关（QS）：
组合开关又称转换开关，常用于控制4KW以下的电动机，启停频率每小时不超过15—20次，开关的额定电流应取电动机额定电流的1.5—2.5倍。
图1-3 组合开关
3.按钮(SB)：
一种用来短时接通或分断小电流电路的手动控制器。
图1-4 按钮
教
图1-5 按钮的符号
学
过
程
图1-5 按钮的工作情况
教学过程4.熔断器（FU）：
熔断器俗称保险丝，在低压配电线路中主要起短路保护作用。
图1-6 瓷插式
图1-7 螺旋式
教
学过程图1-8 跌落式
图1-8 熔断器的符号。
中职电力拖动控制线路及技能训练教案：第一单元复习
1）电源电压过高或过低，应调整电源电压；
2）线圈技术参数与实际使用条件不符，应调换线圈或接触器；
3）操作频率过高，应选择其他合适的接触器；
4）线圈匝间短路，应排除短路故障，更换线圈。
【布置作业】课后习题。
板
书
设
计
教后札记
教
学
内
容
一、低压开关
1.控制电器按其工作电压的高低，以、为界，划分和两大类。
2.低压电器主要用于电力拖动控制系统，能分断过载电流，但不能分断，主要电器友和。
3.低压开关主要用作、、、电路，多数用作机床电路的电源开关和局部照明电路的控制开关。
4.断路器的热脱扣器用作保护。
5.低压断路器的额定电压和额定电流应线路、设备的正常工作电压和工作电流。
教学
环节
教学活动内容及组织过程
个案补充
教
学
内
容
三、主令电器
1.按钮是一种用某一部分所施加力而操作、并具有复位的控制开关，是一种最常用的主令电器。
2.按钮的触头允许通过的电流较，一般不超过A。
3.按钮按不受外力作用（即静态）时触头的分合状态，分为、、和复合按钮。
4.按钮颜色的含义：红色含义是，当或情况时操作；黄色含义是，当出现情况时操作；绿色含义时，在情况下时操作。
5.常闭按钮作按钮使用。
6.同一机床运动部件有几种不同的工作状态时（如上下、前后、松紧等）。应使每一对状态的按钮安装在一组。
7.光标按钮一般需长期通电显示处。
8.位置开关又称，常用的位置开关有和。
9.机床中常用的行程开关有LX19和JLXK1等系列，各系列行程开关的基本结构大体相同，都是由、和组成。
电力拖动-常用低压电器
3.组合开关
组合开关又称转换开关，控制容量比较 小，常用于电气设备的不频繁操作、切换电 源和负载以及控制小容量交流电动机。图71-6所示为两款组合开关的外形。
(1)组合开关的结构与符号
HZ10-10/3型组合开关的结构如图7-1-7a）所 示。组合开关的符号如图7-1-7b）所示。
(2)组合开关的型号含义
简称闸刀开关，适用于照明、电热设备及小 容量电动机电路的不频繁控制。封闭式负荷 开关俗称铁壳开关，用于不频繁地接通和断 开电路，也可以直接控制小容量交流电动机 不频繁的直接启动和停止。
(1)负荷开关的结构与符号
1
HH系列封闭式负荷开关主要由操作机构、 熔断器、触头系统和铁壳组成，其结构如图 7-1-5所示。
1.低压断路器
低压断路器又叫自动空气开关，简称断 路器。它集控制和多种保护功能于一体，在 线路工作正常时，它作为电源开关接通和分 断电路；当电路中发生短路、过载和失压等 故障时，它能自动切断故障电路，从而保护 线路和电气设备。
1
(1)断路器的结构与符号
DZ5系列断路器的结构与符号如图7-1-2 所示。它由触头系统、灭弧装置、操作机构、 热脱扣器、电磁脱扣器及绝缘外壳等部分组 成。
铁心的两个端面上嵌有短路环，如图71-12所示，用以消除振动和噪声。
短路环
图7-1-12 铁心的短路环
（2）触头系统 交流接触器的触头系统包括 主触头和辅助触头，如图6-1-12所示。主触 头用以通断电流较大的主电路，一般由三对 常开触头组成。辅助触头用以通断电流较小 的控制电路，一般由两对常开触头和两对常 闭触头组成。
0表示不带附件 附件代号
2表示有辅助触头
脱扣器代号
0表示无脱扣器 1表示热脱扣器式 2表示电磁脱扣器式 3表示复式
电力拖动教案-低压开关
电力拖动教案-低压开关教案章节：第一章至第五章第一章：低压开关概述教学目标：1. 了解低压开关的定义、分类和作用。
2. 掌握低压开关的主要性能参数。
3. 熟悉低压开关的安装和维护方法。
教学内容：1. 低压开关的概念及其在电力系统中的应用。
2. 低压开关的分类：断路器、接触器、继电器等。
3. 低压开关的主要性能参数：额定电压、额定电流、断路能力等。
4. 低压开关的安装与维护方法。
教学方法：1. 采用讲授法，讲解低压开关的基本概念、分类和性能参数。
2. 采用案例分析法，分析低压开关在实际应用中的作用。
3. 采用实践操作法，演示低压开关的安装和维护方法。
第二章：低压断路器教学目标：1. 掌握低压断路器的工作原理。
2. 熟悉低压断路器的结构特点。
3. 了解低压断路器的选用和安装方法。
教学内容：1. 低压断路器的工作原理：电磁脱扣器、热脱扣器、漏电脱扣器等。
2. 低压断路器的结构特点：触头、灭弧装置、脱扣器等。
3. 低压断路器的选用和安装方法。
教学方法：1. 采用讲授法，讲解低压断路器的工作原理和结构特点。
2. 采用案例分析法，分析低压断路器在实际应用中的选用和安装方法。
第三章：低压接触器教学目标：1. 掌握低压接触器的工作原理。
2. 熟悉低压接触器的结构特点。
3. 了解低压接触器的选用和安装方法。
教学内容：1. 低压接触器的工作原理：电磁吸合、触头闭合等。
2. 低压接触器的结构特点：电磁铁、触头、弹簧等。
3. 低压接触器的选用和安装方法。
教学方法：1. 采用讲授法，讲解低压接触器的工作原理和结构特点。
2. 采用案例分析法，分析低压接触器在实际应用中的选用和安装方法。
第四章：低压继电器教学目标：1. 掌握低压继电器的工作原理。
2. 熟悉低压继电器的结构特点。
3. 了解低压继电器的选用和安装方法。
教学内容：1. 低压继电器的工作原理：电磁吸合、触头闭合等。
2. 低压继电器的结构特点：电磁铁、触头、弹簧等。
3. 低压继电器的选用和安装方法。
电拖教案
授课计划授课时数:2 授课教师: 授课时间:课题：课题一绪论和低压开关教学目的：了解电力拖动的意义，熟悉高低压电器的区别，掌握低压开关的电气符号和文字符号教学重点：掌握低压开关的电气符号和文字符号教学难点：正确地画出各低压开关的符号教学类型：一体化教学方法：情景模拟法教学过程：引入新课：小时候总听父母交代出去玩耍时切记不可到高压线附近，那么什么是高压电呢？相对的有没有低压电呢？我们生活中的用电是高压还是低压？通常我们是怎么区分高低压的呢？讲授新课：[一] 引入新课小时候总听父母交代出去玩耍时切记不可到高压线附近，那么什么是高压电呢？相对的有没有低压电呢？我们生活中的用电是高压还是低压？通常我们是怎么区分高低压的呢？今天我们要学习的就是低压电。
[二]讲授新课一、电力拖动电力拖动是指用电动机拖动生产机械的工作机构，使之运转的一种方法。
电力拖动系统一般由四个子系统组成：电源：电动机和控制设备的能源，分为交流电源和直流电源。
控制设备：用来控制电动机的运转，由各种控制电动机、电器、自动化元件及工业控制计算机组成。
电动机：生产机械的原动机，将电能转换成机械能，分为交流电动机和直流电动机。
传动机构：在电动机和工作机构之间传递动力的装置，如减速箱、联轴器、传动带等。
二、根据工作电压的高低，电器可分为：1.高压电器：指工作于交流额定电压1200V以上或者直流额定电压1500V以下电路中的电器。
2.低压电器：指工作于交流50HZ或60HZ、额定电压1200V以下或者直流额定电压1500V以下电路中的电器。
三、低压开关低压开关的作用是接通、分断、隔离、转换电路。
所以低压开关为非自动切换电器，常用的类型有刀开关、转换开关和断路器。
1.刀开关刀开关是一种结构简单且应用最为广泛的低压电器，这里介绍两种具有熔断器的常用刀开关。
1.1、开启式负荷开关（简称：闸刀开关）1.1.1、型号及含义，图形文字符号型号及含义：例 HK1-60 HK-开启式负荷开关 1—设计序号 60—额定电流文字符号:QS图形符号如下：1.1.2、结构HK系列负荷开关由刀开关和熔断器组合而成。
