高地隙中耕除草施肥联合作业机的设计
高地隙中耕除草施肥联合作业机的设计中耕、施肥是我国农业精耕细作的重要环节之一，是保证稳产、高产不可缺少的有效措施．目前，我周国内尚没有适川于作物中后期作业的中耕除草施肥机械一目．生产中使用的中耕施肥机仍有很多不足之处，例如在工作中由于耕作阻力大导致四杆仿形机构易变形，排肥机构施肥量调整操作复杂且不精确，停机时肥料易自流，中耕作业时机具相配套的工作部件更换复杂，不易操作等。
针对上述问题，新疆农垦科学院机械装备研究所在消化吸收国内外许多先进技术的基础上，结合旱作农业地区的具体情况，研制成功了一款高地隙中耕除草施肥联合作业机。
没汁的高地隙中耕锄草施肥联合作业机主要由四杆及弹性元件独立仿形装置、旋转齿式碎土锄草装置、肥料施播装置及铲式培土装置等构成3。
、适用于棉花、玉米、大豆、油菜等农作物中后期田间生产管理要求的高地隙中耕锄草施肥联合作业，解决了棉花等作物生产中后期田间管理作业缺乏装备的突出问题。
l 整机结构及主要技术参数1.1整机结构高地隙中耕除草施肥联合作业机主要由悬挂主梁、排肥机构，平行四连杆机构，工作单组、地轮和碎土镇压装置等组成。
机具实体结构见图1。
该机为悬挂式，可与44—68.8 kW拖拉机配套使用，分别完成中耕松土、除草、施肥和开沟培土等项作业。
要工作部件进行更换后，可组成巾耕除草、追肥培土、松土等不同工作状态，满足中耕作业中不同的一I：作需求，节省成本并实现一机多用。
图2所示状态为高地隙中耕除草作业状态，其除草主要工作部件为人字铲；将人字铲、碎土辊部件分别更换成施肥开沟器、培土器时，机具就由除草作业状态转换成中耕追肥与培土工作状态，如图3所示。
1.2主要技术参数高地隙中耕除草施肥联合作业机主要技术参数如表l所示，，2 主要工作部件结构特点2.1 四杆仿形机构四杆仿形机构由滚动轴承、轴承座、前后托架、压簧、支轴、上下框架等部件组成（如图4所示）：，设计的四杆仿形机构优点是采用新型材料强度高，不易变形断裂，能满足高强度的作业需求，仿形效果好；设计将联接支轴与前后托架用螺栓紧固，消除两部件之问的相对运动一且下框架轴孑L内均镶有轴承，转动灵活，为延长使用寿命提供了保证。
中耕施肥机的设计【中耕施肥作业机】
前言中耕、施肥是我国农业精耕细作的重要环节之一，是保证稳产、高产不可缺少的重要措施。
中耕的主要作用是疏松土壤，增强透气性，提高地温; 切断土壤中的毛细管，保墒抗旱; 改善土壤的物理性状，提高土壤肥力; 消灭杂草，消灭虫害。
中耕机械主要指农作物生长期间用于除草、松土、表土破板结、培土起垄或完成上述作业同时进行施肥等作业的机械，包括全面中耕机、行间中耕机和专用中耕机。
全面中耕机用于包括播前整地、休闲地管理，化肥和化学药剂的掺和等种床准备作业。
农作物的行间中耕作业包括，松土、表土破板结、间苗、除草、追肥及行间开沟培土等。
我国东北、新疆地区农垦系统国营农场是粮、棉、油作物的主要生产基地，农场一个机务队的作业服务规模约在万亩以上．地块长度超过800 m。
使用大型中耕施肥机组有明显的技术优势及经济效益，是田间作业的主要装备之一。
关键词：农业机械；中耕；施肥；机械设计目录1引言 (1)1.1研究或设计的目的和意义 (1)1.2研究或设计的国内外现状 (1)1.3任务要求及目标 (5)2中耕松土除草施肥机械的构造与工作原理 (5)2.1中耕除草的作用及农业技术要求 (5)2.2中耕施肥机的构造及工作原理 (6)2.3主要技术性能指标 (7)3关键部件设计 (8)3.1开沟部件的设计 (8)3.2机架的设计 (10)3.3传动装置的设计 (14)3.4肥箱的设计 (17)3.5覆土装置的设计 (17)总结 (19)致谢 (20)参考文献 (21)1引言1.1研究或设计的目的和意义中耕松土除草是我国农业精耕细作中非常重要的过程。
中耕是将地表锄松、翻土壤、消灭行间与苗间杂草，提高地温促使有机肥料分解，还可将土壤毛细管切断，减少水分蒸发，起到蓄水保墒作用，既保持了地面疏松干燥，减少植株周围的空气相对湿度，减少病害发生的机会，又可保持地表下土壤有一定湿度；另外，中耕可消除土壤板结，改善土壤的物理化性状，增加土壤的透气性，为作物生长发育创造良好的条件。

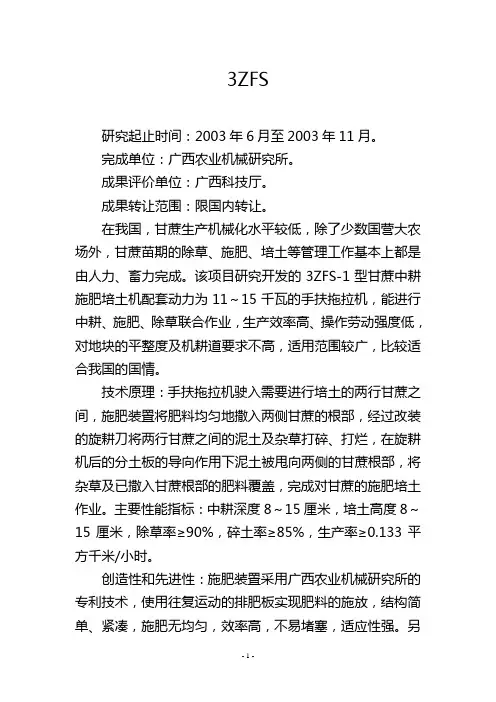

3ZFS_??????
3ZFS
研究起止时间：2003年6月至2003年11月。
完成单位：广西农业机械研究所。
成果评价单位：广西科技厅。
成果转让范围：限国内转让。
在我国，甘蔗生产机械化水平较低，除了少数国营大农场外，甘蔗苗期的除草、施肥、培土等管理工作基本上都是由人力、畜力完成。
该项目研究开发的3ZFS-1型甘蔗中耕施肥培土机配套动力为11～15千瓦的手扶拖拉机，能进行中耕、施肥、除草联合作业，生产效率高、操作劳动强度低，对地块的平整度及机耕道要求不高，适用范围较广，比较适合我国的国情。
技术原理：手扶拖拉机驶入需要进行培土的两行甘蔗之间，施肥装置将肥料均匀地撒入两侧甘蔗的根部，经过改装的旋耕刀将两行甘蔗之间的泥土及杂草打碎、打烂，在旋耕机后的分土板的导向作用下泥土被甩向两侧的甘蔗根部，将杂草及已撒入甘蔗根部的肥料覆盖，完成对甘蔗的施肥培土作业。
主要性能指标：中耕深度8～15厘米，培土高度8～15厘米，除草率≥90%，碎土率≥85%，生产率≥0.133平方千米/小时。
创造性和先进性：施肥装置采用广西农业机械研究所的专利技术，使用往复运动的排肥板实现肥料的施放，结构简单、紧凑，施肥无均匀，效率高，不易堵塞，适应性强。
另
外，手扶拖拉机的尾轮升降装置也为广西农业机械研究所的专利技术，尾轮升降由手动旋螺杆升降为液压升降，操作简便，省时省力。
成果达到国内领先水平。
