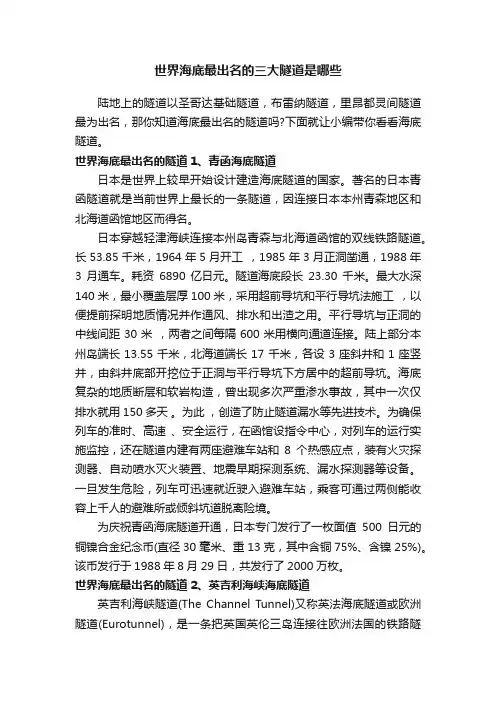

世界海底最出名的三大隧道是哪些
世界海底最出名的三大隧道是哪些陆地上的隧道以圣哥达基础隧道，布雷纳隧道，里昂都灵间隧道最为出名，那你知道海底最出名的隧道吗?下面就让小编带你看看海底隧道。
世界海底最出名的隧道1、青函海底隧道日本是世界上较早开始设计建造海底隧道的国家。
著名的日本青函隧道就是当前世界上最长的一条隧道，因连接日本本州青森地区和北海道函馆地区而得名。
日本穿越轻津海峡连接本州岛青森与北海道函馆的双线铁路隧道。
长53.85千米，1964年5月开工，1985年3月正洞凿通，1988年3月通车。
耗资6890亿日元。
隧道海底段长23.30千米。
最大水深140米，最小覆盖层厚100米，采用超前导坑和平行导坑法施工，以便提前探明地质情况并作通风、排水和出渣之用。
平行导坑与正洞的中线间距30米，两者之间每隔600米用横向通道连接。
陆上部分本州岛端长13.55千米，北海道端长17千米，各设3座斜井和1座竖井，由斜井底部开挖位于正洞与平行导坑下方居中的超前导坑。
海底复杂的地质断层和软岩构造，曾出现多次严重渗水事故，其中一次仅排水就用150多天。
为此，创造了防止隧道漏水等先进技术。
为确保列车的准时、高速、安全运行，在函馆设指令中心，对列车的运行实施监控，还在隧道内建有两座避难车站和8个热感应点，装有火灾探测器、自动喷水灭火装置、地震早期探测系统、漏水探测器等设备。
一旦发生危险，列车可迅速就近驶入避难车站，乘客可通过两侧能收容上千人的避难所或倾斜坑道脱离险境。
为庆祝青函海底隧道开通，日本专门发行了一枚面值500日元的铜镍合金纪念币(直径30毫米、重13克，其中含铜75%、含镍25%)。
该币发行于1988年8月29日，共发行了2000万枚。
世界海底最出名的隧道2、英吉利海峡海底隧道英吉利海峡隧道(The Channel Tunnel)又称英法海底隧道或欧洲隧道(Eurotunnel)，是一条把英国英伦三岛连接往欧洲法国的铁路隧道，于1994年5月6日开通。
翔安隧道 公路工程项目执行报告(归档)-20100415
厦门东通道(翔安隧道)工程公路工程项目执行报告厦门路桥建设集团有限公司2010-4-14目录一、概况 (1)二、建设管理情况 (8)（一）前期工作 (8)（二）征地拆迁情况 (11)（三）项目管理情况 (12)三、科研和新技术应用情况 (35)四、对各参与单位的总体评价 (38)五、对工程质量的总体评价 (41)六、项目管理体会 (42)七、结束语 (47)厦门东通道（翔安隧道）工程项目执行报告一、概况1、建设依据厦门东通道（翔安隧道）工程项目于1998年开始全面启动前期工作。
本项目严格按国家基本建设程序办理项目审批手续，经国家及省、市有关部门多方评估和审查，及时完成了国家规定的各项基本建设审批程序，各项手续齐全，建设依据完备，具体如下：（1）2003年11月，经国务院批准，国家发改委以发改交运［2003］2041号文正式批准立项；（2）2004年1月，厦门市规划局翔安分局以厦规翔用地[2004]第003号“建设用地规划许可证”审批了东通道两岸场地平整工程翔安岸侧建设用地规划许可；2004年2月，厦门市规划局以[2004]厦规用地第0020号“建设用地规划许可证”审批了东通道两岸场平工程建设用地规划许可；（3）2004年7月，国家环保总局以环审［2004］247号文批准项目环境影响报告书；（4）2004年10月，国家海洋局以国海环字［2004］452号文批准项目环境影响报告书；（5）2004年12月，国土资源部办公厅以国土资厅［2004］768号文正式批准征地批复；（6）2005年1月，水利部以水函［2005］7号文批准项目水保方案。
（7）2005年2月，经国务院批准，国家发改委以发改交运［2005］226号文正式批准工程可行性研究报告，明确同意采用钻爆法暗挖隧道建设方案；（8）2005年5月，交通部以交公路发［2005］185号文正式批准工程初步设计；（9）2005年6月，厦门交通委以厦交建［2005］40号文正式批准工程施工图；（10）2005年9月，福建省交通建设质量安全监督局（原福建省交通基本建设工程质量监督站，下同）以G080号公路工程质量监督通知书批准了本项目工程质量监督申请书；（11）2005年12月，厦门市规划局以[2005]厦规用地第0158号“建设用地规划许可证”审批了厦门翔安隧道及两岸接线工程建设用地规划许可；（12）2006年3月9日，交通部正式批准了施工许可申请书。
基于情景演变的海底隧道区域火灾应急交通分级
基于情景演变的海底隧道区域火灾应急交通分级陈明仙;沈斐敏【摘要】为解决海底隧道区域火灾应急情景下交通状况难以合理判定的问题,综合运用情景演变分析、动态时间建模和实例验证方法,对海底隧道区域火灾应急交通分级进行了研究.首先,结合情景分析方法,确立海底隧道火灾事故情景演变分析流程,建立情景演变网络模型;然后,确定海底隧道火灾事故不同演变路线的时间模型,进而建立海底隧道火灾事故区域交通拥堵分级模型;最后,利用分级模型对翔安海底隧道进行实例应用分析.实例应用表明:该方法能够确定海底隧道区域火灾情景下交通拥堵状况,可为应急交通决策提供指导.【期刊名称】《安全与环境工程》【年(卷),期】2015(022)004【总页数】5页(P110-113,118)【关键词】情景演变;海底隧道;火灾;时间模型;应急交通分级【作者】陈明仙;沈斐敏【作者单位】福州大学土木工程学院,福建福州350116;福建船政交通职业学院安全技术与环境工程系,福建福州350007;福州大学土木工程学院,福建福州350116【正文语种】中文【中图分类】X913;U491海底隧道作为一种便捷的跨海交通工程被越来越多地应用于交通活动中，但随之而来的海底隧道火灾事故风险也日趋凸显。
火灾事故是海底隧道运营期的主要风险之一，其发生前兆不明显，且引发衍生危害的可能性大，通常会对隧道周边区域交通产生巨大影响，引发大规模的区域拥堵，并在阻碍应急救援的同时，还会扩大事故对区域生产生活产生的消极影响，而传统的“预测-应对”范式是静态和被动的，难以对周边路段的交通状况进行动态和合理的判断。
因此，如何进行合理的情景分析，判断海底隧道区域交通状况已引起各界的关注与思考。
针对基于情景演变的隧道应急相关问题，国内外学者进行了探索性的研究，并取得了一些成果。
如姜卉等[1]在分析情景演变的概念和内涵后,提出了情景演变的网络表达方式，并建立起罕见重大突发事件中情景演变的分析流程；舒其林[2]在分析非常规突发事件的内涵及其发生的内在要素的基础上，对非常规突发事件应急决策的情景及其演变过程进行了描述，并给出了情景-应对决策范式下应急决策方案的生成过程；Haack[3-4]分析了隧道火灾的标准情景，并根据情景给出了合适的应急决策方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
厦门翔安海底隧道完善火灾报警系统
光
纤
光
栅
感
温
方
案
武汉理工光科股份有限公司
2010年8月
厦门翔安海底隧道完善火灾报警系统
光纤光栅感温方案
一、厦门翔安隧道火灾报警设计概况
福建厦门翔安海底隧道在隧道顶部已安装一路光纤光栅感温报警系统，结合的消火栓系统、水+泡沫喷雾系统及消防广播、监控系统和灭火装置配置，构成一个完整的长隧道消防防灾系统。
二、完善防火报警系统的构成说明
翔安海底隧道设计是双隧道+1条服务隧道，每个行车隧道是单向3车道，隧道宽度13.5米。
结合贯彻“预防为主，防消结合”的方针，消防设计应针对隧道的火灾特点，立足于自防自救，采用相应的防火措施，做到安全适用、质量可靠、经济合理、技术先进。
参照国内外有关消防规范，结合国内外的3车道隧道大量工程实例及隧道火灾案例的特点，对翔安隧道拟采用在行车道右侧加装一路光纤光栅感温报警探测。
火灾报警系统的使用环境比较恶劣，车辆从隧道中通过时，会留下浮尘、尾气等；隧道中的渗水会导致环境潮湿，使设施、设备容易产生锈蚀；隧道出入口附近受阳光、雨雪、雷电等干扰较大；隧道中因自然风、车辆行驶产生的活塞风和风机通风换气等，风速变化较大。
由此，隧道火灾自动报警系统的选择除应满足一般工业与民用建筑中火灾自动报警系统的设置要求外，其防护等级不得低于IP65，并应有较强的抗干扰、抗腐蚀能力，其光栅探测器应能在有浮尘、尾气和其它恶劣环境中正常工作。
探测器响应时间短、运行维护方便，节省运营成本，尤其抗干扰能力强的光栅感温火灾探测器。
从2010年7月27日的火灾事故分析，如有车辆火灾发生，驾驶员按行车习惯，一般都会在行车方向右侧停靠施救，本隧道的火灾报警探测器安装在隧道顶部中间，在着火车辆靠右侧时，离行车道中线距离6M，距探测器直线距离至
少有9M，监控半径较大，延迟了报警的时间。
在其行车道加装一路探测器，车辆行驶产生的活塞风影响小，探测的监控半径短，可大大缩短报警的响应时间，对火灾的事故做到及时处理。
同时也加强了对行车道右侧上方的电缆桥架中的电缆火灾事故的探测。
三、实施方案
在光纤光栅感温火灾报警系统中，光纤光栅信号处理器为8个光通道，每个光通道连接一根光纤光栅探测器，每个光纤光栅探测器分为8个分区进行信号监测，各个分区均匀设置多个光栅感温探测点，在本方案中，
左右隧道：左行6045m，右行6051m
左右隧道中共配置60条200米和2条50米TGW100型光纤光栅感温火灾探测器、8台TGW-100D型信号处理器；分区与原敷设隧道顶部探测器一致，对喷淋的分区相对应。
当某个分区内任意一个监测点附近发生火灾时，信号处理器就会获得该分区2条中任何1条的分区位置，并发出报警信号，中央控制室的操作人员可通过火灾预案，开启联动灭火系统等，疏导交通、指挥灭火和抢救受伤人员，以控制隧道内的混乱；同时，指挥隧道外的车辆有序停驻，避免造成新的交通堵塞和次生灾害。
系统各部分的安装如下所述：
1)探测器部分：
探测器通常安装在行车道右侧；
隧道内探测器安装距天花板120mm到180mm，以保证光缆周围良好的空气流动。
先用固定支架将钢索固定，支架采用膨胀螺栓固定在现场电缆桥架外侧，其纵向间距20M-40M，施工人员在移动升降平台上作业，先安装支架，并将钢索固定，再将探测器线缆用线夹固定在钢索上，一根探测器线缆安装完毕后，将探测器尾纤沿隧道壁敷设（或穿护管）至隧道侧面光纤接续盒，与传输光纤进行熔接；
2)传输光缆部分：
光纤光栅感温火灾报警系统的信号传输采用单芯A护套阻燃光缆，光缆沿隧道侧面布置，在光纤接续盒处通过隧道壁的穿护管连接光纤光栅探测器。
3)信号处理器部分：
光纤光栅感温火灾探测信号处理器为架装式，安装在仪表控制柜上，采用DC24V供电，输出信号为RS485/232和无源接点开关信号。
信号处理器的4个光通道接口分别连接廊道内光纤光栅传感器。
各个分区的报警信号通过光纤光栅感温火灾探测信号处理器输出给火灾报警控制器，实现火灾报警及地址判断。
4)火灾报警控制器部分:
火灾报警控制器安装在仪表控制柜上，它负责接收来自光纤光栅感温火灾探测信号处理器的开关量报警信号或故障信号，提供报警、故障、分区位置等信息，并将这些信号通过通讯方式传送至消防主控室计算机系统，由主控室计算机系统进行报警介面显示，经确认后采取相应措施。
