DBA（Dynamically Bandwidth Assignment），动态带宽分配是一种能在微秒或毫秒级的时间间隔内完成对上行带宽的动态分配的机制。
通过采用DBA，可以提高PON端口的上行线路带宽利用率，可以在PON口上增加更多的用户，用户可以享受到更高带宽的服务，特别是那些对带宽突变比较大的业务。
EPON系统采用动态带宽分配机制（DBA）来提高系统上行带宽利用率以及保证业务公平性和QoS，能根据LLID报告的队列状态信息分配带宽授权。
动态带宽分配的过程
* 在周期n-1中，ONU发送REPORT帧给OLT，REPORT帧中包含ONU每个队列缓存的数据流量情况。
* 在周期n中，DBA算法产生GATE帧，给每个ONU分配授权时间。
* 在周期n+1中，ONU根据OLT分配的指定时间进行数据传送。
在周期n中，DBA对前一个周期中手机的信息进行处理，先对用户配置的最小带宽进行预留，最小带宽之和不能超过1G。
如果最大带宽之和大于1G，则按最大带宽的加权比例进行平均分配，在n+1周期中正确执行。
DBA支持的三种分配带宽类型
固定带宽：固定带宽是完全预留给特定ONU或者ONU的特定业务的，即使在ONU没
有上行固定带宽业务流的情况下，OLT仍然为改ONU发送对应于该固定带宽的授权，这部分带宽也不能为其他ONU使用。
固定带宽主要用于有TDM业务的ONU（或者LLID）以确保该业务较小的传输时延。
固定带宽一般由OLT以较小的沦陷周期和较高的授权频率给ONU发送固定数量的授权实现的。
保证带宽：保证带宽是保证ONU可获得的带宽，由OLT根据ONU的REPORT信息进行授权。
当ONU的实际业务流量未达到保证贷款时，OLT的DBA机制能够将其剩余带宽分配给其他ONU的业务。
如果ONU上行业务流量超过保证带宽，即使系统上行方向发生流量拥塞，也能保证该ONU获得至少等于“保证带宽”的带宽。
尽力而为带宽：当EPON接口上的带宽没有被其他高优先级的业务占用时，ONU可以使用的这部分带宽。
尽力而为带宽由OLT根据PON系统中全部在线ONU的REPORT信息以及PON接口上的带宽占用情况为ONU分配授权，系统不保证该ONU或者ONU的特定业务获得带宽的数量。
属于优先级最低的业务类型。
当然，即使系统上行带宽剩余，一个ONU获得的尽力而为带宽也不应超过所设定的值。
以上3中带宽分配算法都是在满足ONU的保证带宽的前提下，充分利用系统的剩余带宽，保证重要用户能够得到更多的带宽，满足不同ONU对带宽的不同需求，既保证对每个ONU得到所配置带宽，又使得系统剩余带宽可以分配给带宽要求高的用户，提高带宽使用灵活性。
采用动态带宽分配机制（DBA）来提高系统上行带宽利用率以及保证业务公平性和QoS，根据各个ONU报告的队列状态信息来有效的分配带宽，以达到上行带宽的最优分配。
在EPON的关键技术中，上行带宽的利用率和它们所提供的QoS保证是两大关键技术。
这种基于QoS的动态带宽分配的算法，把业务的优先级和动态带宽分配相结合的算法，体现了带宽分配的公平性和灵活性，提高带宽的利用率和服务质量。
只有提高了上行带宽的利用率，才能做到不浪费资源，从而尽可能地降低成本，获取最大利润。
随着新业务的出现和网络结构的改进，基于QoS的动态带宽分配算法将不断发展成熟，也会有更广阔的应用空间。

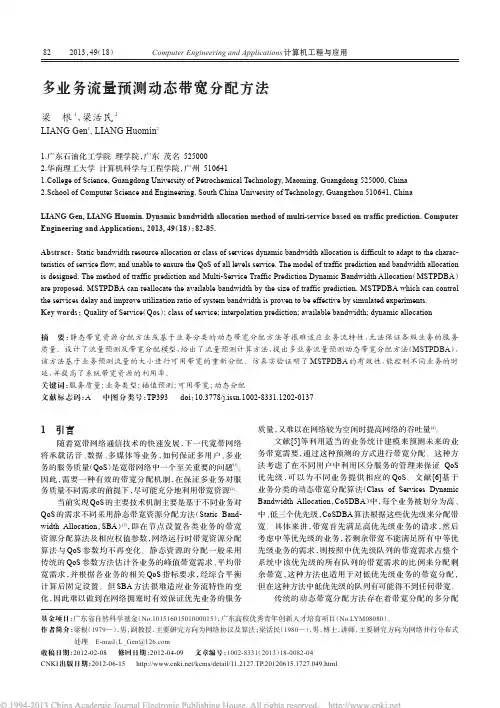

多业务流量预测动态带宽分配方法_梁根
队列 m 流量预测
（1） 若预测的所有业务流量小于或者等于系统的总可 用带宽， 即
B it B total å i=1
m
图1
流量预测带宽分配模型
本文研究的多业务流量预测动态带宽分配方法的工 作过程分为两个阶段： 流量预测阶段和带宽分配阶段。从 时刻 0 开始， 以 t 为控制周期， 每个控制周期内分别循环完 成流量预测和带宽分配这两个过程。在第 t 个周期里， 并 行带宽控制器对输入的业务流在下一个周期的流量进行 预测， 在该周期内对前一个周期预测的流量进行带宽分 配， 在下一个周期则对本周期预测的流量进行带宽分配。
梁
根， 梁活民： 多业务流量预测动态带宽分配方法
2013， 49 （18）
83
与少分配的情况， 前者降低带宽利用率， 而后者则以侵犯 业务的服务质量为代价 。大量的研究结果表明： 网络业 务流量具有自相似的特征， 网络流量在较长时间范围内具 有长时相关性 [8-9]。 因此， 本文利用带宽预测技术， 对实际的业务流量信 息进行了预测， 并且根据预测流量的大小对系统的带宽进 行动态分配， 从而提高系统带宽分配的精度和响应速度。
2 t i t i t i
|
2 MSTPDBA 模型及方法设计 2.1 流量预测及带宽分配模型设计
设有并发的 m 个业务流同时进入系统， 并行的流量控 制器分别对每一个业务流作预测， 把预测的结果发送到动 态带宽分配器中， 动态带宽分配器根据流量的预测大小和 带宽分配算法动态地对系统的带宽进行分配， 具体的模型 如图 1。
控制周期 t 的流量值为：
B it = B i λ tj å j=0
j n
（1）
其中：
λ tj = (t - t 0 )(t - t1)(t - t j - 1)(t - t j + 1)(t - t n ) (t j - t 0 )(t j - t1)(t j - t j - 1)(t j - t j + 1)(t j - t n )
OMCI协议 介绍 中文版
OMCI协议介绍中文版OMCI协议(1)1、OMCI协议栈的结构GPON 系统的协议栈，主要由物理媒质相关(PMD)层和GPON 传输汇聚(GTC)层组成。
GTC 层从结构层次来分可以分成两个子层:GTC 成帧子层和TC 适配子层。
从功能层次可以分为C/M平面和U平面。
GTC 层可分为两种封装模式:ATM 模式和GEM 模式，目前GPON 设备基本都采用GEM 模式。
GEM 模式的GTC 层可为其客户层提供3 种类型的接口:ATM 客户接口、GEM客户接口和ONT 管理和控制接口(OMCI)2、PMD层GPON 的PMD 层对应于OLT 和ONU 之间的光传输接口(也称为PON 接口)，其具体参数值决定了GPON 系统的最大传输距离和最大分路比。
OLT 和ONU 的发送光功率、接收机灵敏度等关键参数主要根据系统支持的ODN 类型来进行划分。
根据允许衰减范围的不同，ODN 类型主要分为A、B、C 三大类，结合目前实际应用需求和光收发模块的实际能力工业界还定义了B+类，扩展了GPON 系统支持1244.16 Mbit/s/155.52 Mbit/s;1244.16 Mbit/s/622.08 Mbit/s;1244.16 Mbit/s/1244.16 Mbit/s;2488.32 Mbit/s/155.52 Mbit/s;2488.32 Mbit/s/622.08 Mbit/s;2488.32 Mbit/s/1244.16 Mbit/s;2488.32 Mbit/s/2488.32 Mbit/s。
目前主流厂家的GPON 产品均支持2488.32Mbit/s/1244.16Mbit/s，并且在20km 传输距离下支持1:64 分路比。
OMCI协议(2)1、GTC层TC 层(也称为GTC 层)是GPON 的核心层，主要完成上行业务流的媒质接入控制和ONU 注册这两个关键功能。
GTC 层包括两个子层:GTC 成帧子层和TC 适配子层。

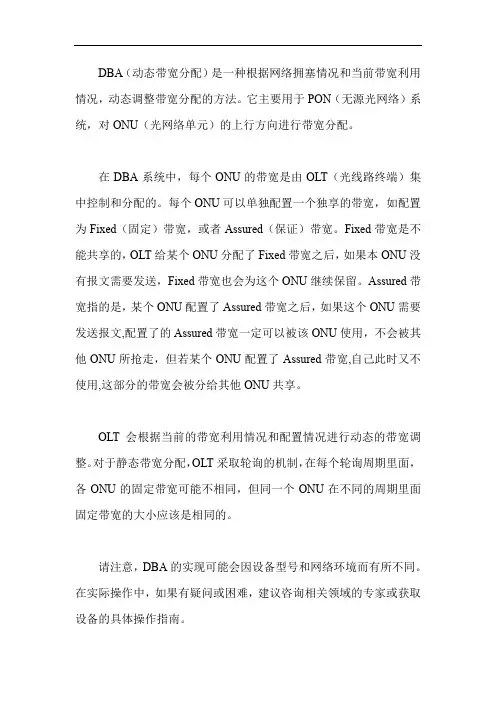

dba带宽分配
