燃气热水器原理图(精)

燃气热水器基础知识培训 PPT课件

燃气热水器基础知识培训
7
中国燃气热水器发展历程
直排、烟道式时代
强排机时代
恒温机机时代
冷凝机时代
产品需求：快速
产品需求：安全
产品需求：舒适
产品需求：节能
产品更新换代的背后，是消费者需求的不断提升！
燃气热水器基础知识培训
8
3、燃气热水器产品常识
➢ 热效率 ➢ 容量 ➢ 其他参数
燃气热水器基础知识培训
➢ 风压保护
热水器正常工作时，风机强制将烟气排抽室外，排烟能力可抵御室外6级的大风，当室外风力超过6级时，风压开关动作，关闭燃气阀门并停机，以防烟气或燃气倒灌室内，从而起至风压保护作用。
➢强化燃烧
燃气与空气强制混合，形成紊流燃烧，燃烧更充分，燃烧器火孔热强度大大增强，使燃烧器、热交换器体积大大减小。
市场的高端产品
燃气热水器基础知识培训
32
➢ 直排式
废气
空气
空气
简介：其燃烧需要的空气直接从室内‘吸取’ 燃烧废气直接排在室内（含CO一氧化碳等有害气体）。长时间工作后，会使室内废气积聚，空气越来越污浊。
此种热水器为早期产品，其典型特征是：
1.‘四周透风，头顶开天窗’ 2. 没有烟管连接到室外
燃气热水器基础知识培训
27
Part3 燃气热水器的分类
1.按气源分类 2.按安装位置分类 3.按控制方式分类 4.按排气方式分类（最常见） 5.水温控制分类
燃气热水器基础知识培训
28
➢分类标准：按气源种类
人工煤气
燃气种类
人工煤气天然气
液化石油气
天然气
代号
3R、 4R、 5R、6R、7R 3T、4T、6T 10T、12T

家用快速燃气热水器工作原理

家用快速燃气热水器工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII家用快速燃气热水器工作原理1、家用快速燃气热水器工作原理燃气热水器的工作原理是冷水进入热水器，流经水气联动阀体在流动水的一定压力差值作用下，推动水气联动阀门，并推动微动开关将电源接通并启动脉冲控制器，打开燃气通气电磁阀门，将燃气热水器燃烧器点燃；燃烧器点燃后，火焰检测元件通过检测火焰给出火焰信号予脉冲控制器，通过维持电流将电磁阀打开，维持燃烧器的正常燃烧。

如果当点火失败，脉冲点火器因无检测到火焰的维持电流信号，无法维持电磁阀的正常开启，关闭电磁阀，切断燃气的供应。

目前，市面上的燃气热水器基本上都是水控式，即只要打开冷水开关或接通冷水水源，水气联动阀就会驱动接通微动开关，完成点火、燃烧、维持到正常工作的整个过程，就可通过水量调节装置气量调节得到合适的水温与水量，燃气热水器就立刻在（5－10）秒较短的时间内进入正常工作状态，产出所需的热水。

器具一旦出现熄火等故障，燃气热水器会在5秒内自动停止工作，并立刻切断燃气通路，防止燃气继续流出，确保使用安全。

2、热水器的分类和相关参数热水器可根据使用燃气种类、安装、及给排气方式、用途、供暖热水系统结构可分类。

（1）按使用燃气的种类可分为：人工煤气热水器、天然气热水器、液化油热水器。

各种燃气的分类代号和额定供气压力见下表：（2）按安装位置或给排气方式分类见下表：3、热水器工作原理介绍随着技术的进步和燃气事业的发展，经过广大技术人员的努力，燃气热水器的技术与结构逐步得到提高与完善，电子技术被广泛应用于燃气热水器上。

现在安全可靠而灵敏高的离子感应熄火保护装置取代了热电偶熄火保护装置或双金属熄火保护装置，安全可靠的水控点火取代了原手动压电点火。

自吸式电磁阀离子电流检测水气联动点火控制系统因其结构简单、制造精度要求不高、功能可靠而被普遍使用。

4、家用燃气快速热水器的安装要求和注意事项（1）通用要求A．没有给排气条件的房间不得安装自然排气式(烟道式)和强制排气式（强排式）燃气热水器。

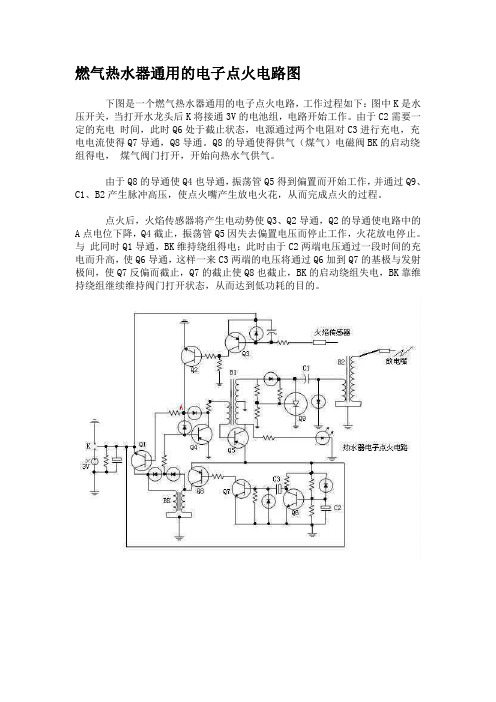

燃气热水器通用的电子点火电路图

燃气热水器通用的电子点火电路图
下图是一个燃气热水器通用的电子点火电路，工作过程如下：图中K是水压开关，当打开水龙头后K将接通3V的电池组，电路开始工作。

由于C2需要一定的充电时间，此时Q6处于截止状态，电源通过两个电阻对C3进行充电，充电电流使得Q7导通，Q8导通。

Q8的导通使得供气（煤气）电磁阀BK的启动绕组得电，煤气阀门打开，开始向热水气供气。

由于Q8的导通使Q4也导通，振荡管Q5得到偏置而开始工作，并通过Q9、C1、B2产生脉冲高压，使点火嘴产生放电火花，从而完成点火的过程。

点火后，火焰传感器将产生电动势使Q3、Q2导通，Q2的导通使电路中的A 点电位下降，Q4截止，振荡管Q5因失去偏置电压而停止工作，火花放电停止。

与此同时Q1导通，BK维持绕组得电；此时由于C2两端电压通过一段时间的充电而升高，使Q6导通，这样一来C3两端的电压将通过Q6加到Q7的基极与发射极间，使Q7反偏而截止，Q7的截止使Q8也截止，BK的启动绕组失电，BK靠维持绕组继续维持阀门打开状态，从而达到低功耗的目的。

燃气热水器(结构图)

维修实例［例１］樱花ＳＣＨ－１０２３燃气热水器，打开热水龙头能听到高压打火声，听不到自吸阀吸合的声音，不着火，８秒钟后停止打火，再试又重复以上过程。检修：拆下机盖，短接Ｗ１与Ｗ２端，发现打火针ＨＶ端不对Ｓ１反馈针置，发现打火针已松动，可在陶芯套中转动。更换双点火针后再试，ＨＶ针直接能对Ｓ１针打火，能听到自吸阀吸合声，接通燃气、开热水龙头试机，一切正常。小结：由于长期使用，点火针在高温烧烤下容易在陶芯套中松动，造成与反馈针Ｓ１端距离过大，Ｓ１端接收不到打火信号，点火器就不能控制自吸阀吸合，燃气不能通过，自然不会着火燃烧。［例２］樱花ＳＣＨ－１０２９液化气热水器，故障现象同上。检修：拆下机盖，短接Ｗ１与Ｗ２端接线，发现打火针位置准确，就是听不到自吸阀吸合的声音。用万用表测Ｖ、Ｈ端和Ａ、Ｈ端电压，发现有吸合脉冲和３Ｖ电压，怀疑自吸阀不良，更换后故障依旧。最后关闭燃气总阀后拔掉液化气胶管，短接Ｗ１与Ｗ２能听到自吸阀的吸合声，断定是液化气减压阀不良，更换减压阀后装上原来的自吸阀试机，故障排除。小结：由于液化气减压阀内皮圈有裂缝，导致减压阀高低压端泄漏，起不到减压作用，液化气的高气压顶住自吸阀皮盖，点火器虽有正常的吸合电压也拉不动自吸阀，所以无法着火。［例３］樱花ＳＣＨ－１０２３热水器，故障现象同上。检修：拆下机盖，短接Ｗ１与Ｗ２线，打火正常，听不到自吸阀吸合的声音，拔掉燃气胶管再试，“叭”地一声自吸阀吸合。按照例２方法更换液化气减压阀后开热水龙头能正常着火工作，关闭后再开自吸阀又不吸合，拔掉胶管再试，又只能着火一次。测Ａ、Ｈ端电压２．４Ｖ，再测电池盒＋、－端只有２．６Ｖ，很明显电池电力不足。再仔细检查指示灯，发现靠灯处有一根电线脱落，焊接后换２节新干电池试机多次，每次均能正常着火。小结：此例故障的直接原因，是电池电力不足，脉冲点火器输出电压在无燃气压力时刚能拉动自吸阀，当加有正常燃气压力时就拉不动。由于指示灯线已脱落，用户便不知道需要更换电池。［例４］樱花ＳＣＨ－１０２５燃气热水器，开机能打着火，８秒钟后自动熄灭，再开机重复此现象，始终不能正常使用。检修：拆下机盖，打开热水龙头观察着火情况，发现热水器着火后ＨＶ点火针依旧在不停地打火，８秒钟后打火结束，火焰立即熄灭。测自吸阀Ａ、Ｈ端维持电压，在打火时有３Ｖ左右，打火结束立即回到０Ｖ，显然是由于反馈针Ｓ端未接收到着火信号，调整反馈针Ｓ在火焰上的位置无效，试换脉冲点火器后，故障排除。小结：由于脉冲点火器内部损坏，虽有反馈信号，但不能输出３Ｖ电压维持自吸阀吸合。由于该机采用树脂浇灌式一体化点火器，无法拆开修理，只能整体更换。［例５］樱花ＳＣＨ－１００７燃气热水器，机内有轻微漏水，不能点火，更换

热水器工作原理示意图

热水器工作原理示意图
热水器工作原理示意图如下：
1. 水箱：装有自来水，供应热水器的冷水进入水箱。

2. 燃烧器：使用天然气或其他燃料进行燃烧，并通过燃烧产生热量。

3. 热交换器：将燃烧器产生的热量传递给水箱中的水。

热交换器通常由金属制成，具有高导热性，以确保热量能够有效地传导到水中。

4. 烟囱：将燃烧燃料后产生的废气排放到室外。

5. 温度控制器：监测水温并根据设定的温度要求调节燃烧器的工作情况。

6. 水泵：将热水从水箱输送到使用者所需的位置。

7. 出水口：从热水器中输出热水，供用户使用。

8. 供水管道：输送冷水进入水箱并输出热水。

9. 排水管道：用于排放热水器中的冷水和废水，以保持水箱的清洁。

总之，热水器通过将燃烧器产生的热量传导给水箱中的水来加热水温，然后通过水泵将热水输送到用户所需位置。

温度控制
器可根据用户设定的温度要求调节燃烧器的工作情况，以保持热水的恒定温度。

同时，废水和冷水通过排水管道排出，保持水箱的清洁。

家用燃气热水器工作原理与维修定稿版

家用燃气热水器工作原理与维修精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】热水器工作原理示意如图1。

工作程序如下：1．反时钟旋转燃气开关，井向下按，可以看见高压产生器发出的脉冲火花--同时电磁阀DF动作打开燃气通道-- 点燃长明火。

2．反时钟转动水温开关，自来水经由水膜阀打开水气联动装置，把燃气送到主燃烧器，由长明火引燃产生大火，冷水在燃烧室通过高效热交换器后立即变成热水。

电气控制部分见图2，虚线左边是熄火、缺氧保护及快速启动时间补偿电路，右边是高压产生器。

保护部分由熄火保护热偶RT1，缺氧保护热偶RT2及电磁触DF和时间补偿电路T1、T2、R1、C1、D1组成，RT1、RT2反向串联，两个热偶的合成电流作用在电磁阀绕组上，RT1装在长明火旁，由长明火加热，当K合上(按下)时，电池E通过D1对C1充电，C1端负压上升，使T1、T2导通，电磁阀绕组有电流流过而动作，打开燃气通道，同时，高压产生器的火花点燃长明火，长明火对RT1加热，使RT1产生电流，此电流也流过电磁阀绕组，维持电磁阀工作，此时，松开开关K，电磁阀仍然维持工作，形成自锁，长明火用以随时点燃主燃烧器，由于长明火为微弱小火，有可能因风吹或其它原因熄灭，RT1失去热源，不产生电流，电磁阀自动关闭燃气通道，以免燃气外泄造成意事故。

缺氧保护热偶RT2装在燃烧室上方，热水器正常工作时，RT2只产生少量电流，此电流抵消了小部分RT1产生的电流，不影响电磁阀自锁，当外界氧气不足(空气中含氧降到17%～19％)时，燃烧室不能充分燃烧，火焰变红拉长，RT2被拉长的火焰加热，产生较大电流，几乎完全抵消RT1的电流，使电磁阀关闭，起保护作用。

高压产生器为普通的脉冲发生器点火电路。

1．高压发生器部分1、按下点火开关无火花：首先检查电池电压应大于1．3V、电池极性及接触不良，若无以上情况，则须检查高压产生器，高压产生器正常工作时，应听到振荡器T3发生的啸叫声(声小)和高压火花的啪啪声。

燃气热水器的结构及原理

燃气快速热水器的结构及原理内容提要：目前，我国家用燃气快速热水器发展很快，品种繁多，但其工作原理基本结构大致相同。

典型的热水器一般包括以下几个部分：外壳；给排气装置；燃烧器；热交换器（俗称水箱）；气控装置；水控装置；水、气联动装置；控制系统。

外壳；给排气装置；燃烧器；热交换器（俗称水箱）；气控装置；水控装置；水、气联动装置/水流量电子传感器（霍尔开关）；控制系统。

查看热水器构造及各部件名称家用燃气快速热水器结构图（平衡式）家用燃气快速热水器的结构l、外壳2、给排气装置1）半密闭自然排气装置①防倒风排气罩的作用是当因外界因素使排烟系统产生倒灌风时，使热水器能够维持工作，其工作原理为：当排烟系统发生倒灌风时，导流板使倒灌风不能直接吹向燃烧器，而是与烟气一道通过释放口排至室内。

②排气筒应由不可燃、耐热、耐腐蚀材料制成。

③风帽的作用一是防止或减轻各种风对排烟系统的影响；二是防止雨、雪和其他异物进入排气系统。

2）密闭式给排气装置①密闭式自然给排气装置（平衡烟道）②强制式排气和给排气装置3、燃烧器1）喷嘴2）引射器3）燃烧器头部及火孔4、热交换器（俗称水箱）5、水控、气控装置6、水气联动装置水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。

现在常用的水气联动装置主要有两种：一种是压力式，另一种是压差式。

1）压差式2）干簧管（或霍尔）式：采用磁钢感应干簧管（霍尔开关）。

7、控制系统家用燃气燃烧器具电子控制器至少有一个火焰检测装置和一个控制装置组成，控制器除具有电脉冲点火、熄火保护和安全中断功能外，还可能有出水恒温、过热保护、防止不完全燃烧保护、再点火、再启动、显示、报警、遥控与闭锁等功能。

1）家用燃气燃烧器具电子控制器类型：①时序控制器。

②数字控制器。

③模糊控制器。

2）感应元件热水器常用感应元件有火焰离子感应针、热电偶、温控器、微动开关和干簧管（或霍尔）等其作用是将反映热水器工作情况的有关信息转换成电信号，以便实现对热水器的工作态况进行控制。

燃气热水器高压打火电路原理

燃气热水器高压打火电路原理
由于煤气是易然、易爆气体，所以对燃气器具中点火控制器的要求是安全、稳定。

可靠。

为此电路中有一种功能，即打火确认针产生火花才可打开燃气阀门;否则燃气阀门关闭，这样就保证了使用燃气器具的安全性。

如图3-4所示为燃气热水器中的高压打火确认电路原理图。

在高压打火时，火花电压可达一万多伏，这个脉冲高电压对电路工作影响极大，为了使电路正常工作，采用光电祸合器VB进行电平隔离，大大增强了电路抗干扰能力。

当高压打火针对打火确认针放电时，光电祸合器中的发光二极管发光，光电祸合器中的光敏三极管导通，经VT1, VT2, VT3放大，驱动强吸电磁阀，将气路打开，燃气碰到火花即燃烧。

若高压打火针与打火确认针之间不放电，则光电祸合器不工作，VT1等不导通，燃气阀门关闭。

今天的文章就到这，希望能给与大家一点启发和帮助。

如果看文章的你，想支持我的话，请博文留言让我知道你的存在。

【超齐全】强排热水器内部详细结构清晰大图及每个部件功能说明

【超齐全】强排热水器内部详细结构清晰大图及每个部件功能说明强排式燃气热水器之所以叫做“强排”是因为它通过内部的风机系统强行将燃气热水器内部的遗留废气或者燃烧时产生的废气从热水器中排出，这样使得燃气热水器在使用的时候更加安全。

普通强排式燃气热水器内部结构图主要可见部件介绍：1、电机，是风机系统的重要部件，为风机系统提供动力。

燃气热水器电机2、燃烧器，又叫火排，通常分为T型和口琴型，燃气进入燃烧器后就会在燃烧器上燃烧。

燃气热水器燃烧器3、风机，风机和电机、风压开关组成整个风压系统，风机最主要的作用就是在电机的带动下将机器内部遗留的废气和机器运作时产生的废气排出。

燃气热水器风机4、风压开关，是风机系统的组成部分，其主要作用是通过探测风机内部压力变化对风机是否正常运行做出判断，如果风机运行异常，分压开关会产生动作反馈给中央处理器，处理器发出指令停止机器运作，这也是保障用户使用安全的重要步骤。

燃气热水器风压开关5、脉冲点火器与中央处理器组合体，一方面负责打火点燃燃气，另一方面控制着整个机器的运行，当出现故障时，中央处理器会发出指令使机器停止运行。

燃气热水器脉冲点火器6、水箱，其并不是用来装水的而是一种高效的热交换器，水箱内部是空的有很大的接触面积，外部缠绕着水管，燃烧器燃烧时产生的热量通过水箱内部的接触面传递给缠绕在水箱上的水管，当有冷水通过时便在很短时间内变热，快速烧水。

强排式燃气热水器水箱7、水气联动装置（水气联动装置包括水控装置和气控装置，水控装置和气控装置是连起来的，水进入到水控装置的时候，会顶开气控装置的阀门，然后脉冲点火器接受到信息，就开始令整体开始工作。

）强排式燃气热水器水气联动阀。

家用燃气快速热水器的结构及原理（附图）

家用燃气快速热水器的结构及原理（附图）内容提要：目前，我国家用燃气快速热水器发展很快，品种繁多，但其工作原理基本结构大致相同。
