光纤通信基础（PPT版）
光纤通信基础（PPT版）
光纤通信技术，简称光纤通信，由纤芯，包层和涂层组成，内芯一般为几十微米或几微米，中间层称为包层，通过纤芯和包层的折射率不同，从而实现光信号在纤芯内的全反射也就是光信号的传输，涂层的作用就是增加光纤的韧性保护光纤。
光纤结构
光纤由纤芯，包层和涂层组成，内芯一般为几十微米或几微米，中间层称为包层，通过纤芯和包层的折射率不同，从而实现光信号在纤芯内的全反射也就是光信号的传输，涂层的作用就是增加光纤的韧性保护光纤。
光纤通信是利用光波作载波，以光纤作为传输媒质将信息从一处传至另一处的通信方式。
发展历史
1966年英籍华人高锟博士发表了一篇划时代性的论文，他提出利用带有包层材料的石英玻璃光学纤维，能作为通信媒质。从此，开创了光纤通信领域的研究工作。
1977年美国在芝加哥相距7000米的两电话局之间，首次用多模光纤成功地进行了光纤通信试验。0.85微米波段的多模光纤为第一代光纤通信系统。
1981年又实现了两电话局间使用1.3微米多模光纤的通信系统，为第二代光纤通信系统。
1984年实现了1.3微米单模光纤的通信系统，即第三代光纤通信系统。
20世纪80年代中后期又实现了1.55微米单模光纤通信系统，即第四代光纤通信系统。
20世纪末或21世纪初发明了第五代光纤通信系统，用光波分复用提高速率，用光波放大增长传输距离的系统，光孤子通信系统可以获得极高的速率，在该系统中加上光纤放大器有可能实现极高速率和极长距离的光纤通信。
光纤通信
1 第一章 概述
1 用光导纤维进行通信最早在哪一年由谁提出? 1966年由英籍华人高锟提出。
2 光纤通信有哪些优点?频带宽、传输容量大；损耗小、中继距离长；重量轻、体积小；
抗电磁干扰性能好；泄漏小、保密性好；节约金属材料，有利于资源合理使用。
3 光纤通信系统由哪几部分组成？简述各部分作用。
点对点光纤通信系统通常由光发射机、光纤、光中继器和光接收机四部分组成，如下图所示：
光探测器光中继器或光放大器解调器光接收机光纤光纤调制器光发射机光源信息复用器信息解复用器
光发射机的作用是把电信号转变为光信号注入光纤传输，它通常由复用器、调制器和光源组成。
复用器的作用是把多路信息信号复用为时分复用（TDM）信号或频分复用（FDM）信号。
调制器的作用是用复用信号直接调制（IM）激光器（LD）的光强，或通过外调制器调制
LD 的相位。
光源是把电信号转换为光信号，以便在光纤中传输。
光接收机的作用是把经光纤传输后的微弱光信号转变为电信号，对其放大并解调出原基带信号。
光中继器的作用是对经光纤传输衰减后的信号进行放大。光中继器有光-电-光中继器和全光中继器。如需对业务进行分出和插入，可使用光-电-光中继器；如只要求对光信号进行放大，则可以使用光放大器。
光纤是光信号传输的介质。
4 简述通信网络的分层结构。P12
5 简述通信网络的发展过程。P8
第二章 光纤和光缆
1 用光线光学方法简述多模光纤导光原理。
当入射角超过临界角时，没有透射光，只有反射光，这就是多模光纤波导传输光的原理。
2 作为信息传输波导，实用光纤有哪两种基本类型？多模光纤和单模光纤
3 什么叫多模光纤？什么叫单模光纤？如果光纤只支持一个传导模式，则称该光纤为单模光纤。相反，支持多个传导模式的光纤称为多模光纤。
4 光纤传输电磁波的条件有哪2个？光纤传输电磁波的条件除满足光线在纤芯和包层界面上的全反射条件外，还需满足传输过程中的相干加强条件。

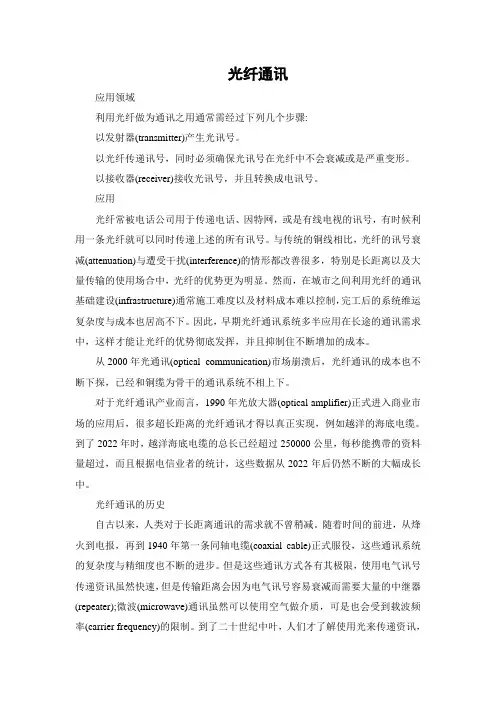

光纤通讯 优秀公开课教案
光纤通讯
应用领域
利用光纤做为通讯之用通常需经过下列几个步骤:
以发射器(transmitter)产生光讯号。
以光纤传递讯号，同时必须确保光讯号在光纤中不会衰减或是严重变形。
以接收器(receiver)接收光讯号，并且转换成电讯号。
应用
光纤常被电话公司用于传递电话、因特网，或是有线电视的讯号，有时候利用一条光纤就可以同时传递上述的所有讯号。与传统的铜线相比，光纤的讯号衰减(attenuation)与遭受干扰(interference)的情形都改善很多，特别是长距离以及大量传输的使用场合中，光纤的优势更为明显。然而，在城市之间利用光纤的通讯基础建设(infrastructure)通常施工难度以及材料成本难以控制，完工后的系统维运复杂度与成本也居高不下。因此，早期光纤通讯系统多半应用在长途的通讯需求中，这样才能让光纤的优势彻底发挥，并且抑制住不断增加的成本。
从2000年光通讯(optical communication)市场崩溃后，光纤通讯的成本也不断下探，已经和铜缆为骨干的通讯系统不相上下。
对于光纤通讯产业而言，1990年光放大器(optical amplifier)正式进入商业市场的应用后，很多超长距离的光纤通讯才得以真正实现，例如越洋的海底电缆。到了2022年时，越洋海底电缆的总长已经超过250000公里，每秒能携带的资料量超过，而且根据电信业者的统计，这些数据从2022年后仍然不断的大幅成长中。
光纤通讯的历史
自古以来，人类对于长距离通讯的需求就不曾稍减。随着时间的前进，从烽火到电报，再到1940年第一条同轴电缆(coaxial cable)正式服役，这些通讯系统的复杂度与精细度也不断的进步。但是这些通讯方式各有其极限，使用电气讯号传递资讯虽然快速，但是传输距离会因为电气讯号容易衰减而需要大量的中继器(repeater);微波(microwave)通讯虽然可以使用空气做介质，可是也会受到载波频率(carrier frequency)的限制。到了二十世纪中叶，人们才了解使用光来传递资讯，能带来很多过去所没有的显著好处。
光纤通信基础知识
光纤通信的基本概念
光导纤维，是一种介质光波导，能把光封闭其中并且使光沿轴向进行传播的导波结构。
由石英玻璃、合成树脂等材料制成的极细的纤维。
单模光纤：纤芯8-10um、包层125um
多模光纤：纤芯51um、包层125um
利用光导纤维传输光信号的通信方式称为光纤通信。
光波属于电磁波的范畴。
可见光的波长范围是390-760nm，大于760nm部分是红外光，小于390nm部分是紫外光。
光波的工作窗口（三个通信窗）：
光纤通信中应用的波长范围是在近红外区
短波长区（可见光，肉眼看是一种橘黄色的光）850nm橘黄色的光
长波长区（不可见光区）1310nm（理论上的色散最小点）、1550nm（理论上的衰减最小点）
光纤的结构与分类
1. 光纤的结构
理想的光纤结构：纤芯、包层、涂覆层、护套构成。
纤芯和包层用石英材料制作，机械性能比较脆弱，容易断，故一般会加两层涂覆层，一层树脂型、一层尼龙型，使得光纤柔性性能达到工程实际运用的要求。
2.光纤的分类
（1）光纤按照光纤横截面的折射率分布划分：分为阶跃型光纤（均匀光纤）和渐变型光纤（非均匀光纤）。
假设，纤芯折射率为n1，包层折射率为n2
为了使纤芯能够远距离传光，构成光纤的必要条件是n1>n2
均匀光纤的折射率分布是个常数
非均匀光纤的折射率分布规律：
其中，△——相对折射率差 α——折射指数，α=∞——阶跃型折射率分布光纤，α=2——平方律折射率分布光纤（一种渐变型光纤）这种光纤比起其他渐变型光纤，模式色散最小最优
（2）按纤芯中所传输的模式数量来划分：分为多模光纤和单模光纤
这里的模式是指：在光纤中所传输的光线的一种电磁场的分布，不同的场分布就是一种不同的模式。
单模（光纤中只传输一种模式）、多模（光纤中同时传输多种模式） 目前由于对传输的速率要求越来越高、传输的数量要求越来越多，城域网向高速大容量方向发展，所以采用的多是单模阶跃型光纤。（本身传输特性优于多模光纤）
光纤通信技术-第三章-光源与光发射系统-电子教案 (3)
Page 1 of 4 光纤通信技术 第三章 光源与光发射系统 课 程 光纤通信技术 章 节 第三章
学 期 2013/2014学年第一学期 教学模式 理论课
教学内容简介 光源与光发射系统
教学目标 3.1 半导体材料中的光电效应
了解能级与能带的关系，理解光与物质的三个作用过程，掌握激光器的基本工作理及响应的三个发光条件。
3.2 半导体激光器(LD)
掌握半导体激光器的工作原理，了解F-P腔半导体激光器的结构与分类，掌握半导体激光器的阈值特性。
3.3 半导体发光二极管（LED）
掌握半导体发光二极管的工作原理，了解半导体发光二极管的结构和分类，掌握半导体发光二极管的特性。
3.4 新型半导体激光器
理解分布反馈型激光器的工作原理，了解其产生的优良特性；了解耦合腔半导体激光器的工作原理及其特点；了解量子阱激光器的工作原理及其优势。
3.5 光源的调制
理解模拟直接调制和数字直接调制的方法与特性；了解间接调制的几种调制方法。
3.6 光发射机
了解通信系统对光发射机的基本要求；掌握光发射机的重要组成部分及各部分所完成的主要功能。
重点难点 1）半导体激光器的工作原理及其特性
2）发光二极管的工作原理及其特性
3）光发射机的结构与各部分功能
教学方法 1）课堂授课采用理论讲授+问题研讨的方式进行。
2）通过动画演示使同学们对一些抽象的问题有更深刻的认识，比如：能带的形成、光与物质的三个作用，激光器的激光与发光过程等，这样可以把很难用问字形象描述出来的问题直观化了，加深了学生对激光器如何发光的正确理解。
3）在课程网站推荐参考书籍，提高学生对本课程的兴趣
4）每周固定时间为学生提供面对面答疑。 Page 2 of 4 光纤通信技术 第三章 光源与光发射系统 作业 1.简述受激吸收，受激辐射和自发辐射过程。
2.什么是粒子数反转？
3.什么是激光器的阈值条件？
光纤通信原理教案新5
批准人：
年 月 日
光纤通信教案
光纤通信教案之四
教学提要
课 目：光纤通信系统组成及光纤传输设备
目 的：通过学习，掌握光纤通信系统的组成及各部分作用;了解光端机和光中继机的作用和基本组成。
内 容：一、光纤通信系统的组成和分类
二、光端机作用和基本组成
三、光中继机的作用和基本组成
实施方法：利用多媒体手段进行理论讲解
教学对象：岗前士兵
时 间：5学时
地 点：多媒体教室
要 求：集中精力，认真听讲；做好笔记，把握重点
教学保障：多媒体教具、电工示教板一套
教学进程
教学准备：
1．清点人数，整理教具；
2．宣布教学提要；
教学实施：
同志们好，前面我们分别介绍了光纤、光源、光电检测器三个光纤通信必不可少的组成部分。这三个重要的组成部分相互之间是怎样联系的？光纤通信系统有哪些部分组成的？我们实际的光纤通信设备基本组成又是怎样的？这就是我们本节课所要讲授的内容。
一、光纤通信系统的组成和分类
（一）光纤通信系统的组成
光纤通信系统主要由电发送机、光发送机、光纤、光中继器及光接收机、电接收机组成，如上图所示。在图中，只画出了一个传输方向的情况。实际上，一般通信系统都是双向传输系统，所以常常将发送设备和接收设备、电发送机和电接收机分别做在一个机架内，以构成一个完整的终端设备。
光纤通信系统各部分作用： 电发送机
信息 电信号 光纤 光纤
电接收机
信息 电信号 光发送机 光接收机 光中继器 1.电发送机:主要完成电信号的频分多路复用或时分多路复用,然后将群路信号送往光发送机。送往光发送机的信号可能是模拟信号，也可能是数字信号。输出模拟信号的电发送机有载波机或电视图像发送设备等，对应的光纤通信系统称为模拟光纤通信系统；输出数字信号的电送机主要是有脉冲编码调制（PCM）设备，对应的光纤通信系统称为数字光纤通信系统。
2．光发送机：主要任务是将电发送机送来的电信号转换为光信号，然后送往光纤光缆传输。电光变换（E/0）主要由光源器件完成。
光纤光学课件第一章
希望对大家有所帮助，多谢您的浏览！
1 / 18 幻灯片1
光纤光学
第一章
光纤传输的基本理论
W-C Chen
Foshan Univ.
幻灯片2
§1. 前言
低损耗光纤的问世导致了光波技术领域的革命，开创了光纤通信的时代。光纤在工程上的使用促使人们需要对光纤进行深入研究，形成一门新的学科——光纤光学。
幻灯片3
光纤的分类
幻灯片4 希望对大家有所帮助，多谢您的浏览！ 实用光纤主要的三种基本类型
(a) 突变型多模光纤； (b) 渐变型多模光纤； （c） 单模光纤
横截面2a2brn折射率分布纤芯包Ait(a)输入脉冲光线传播路径50 m125mrnAit(b)～10 m125mrnAit(c)
多模光纤
幻灯片5
阶跃折射率光纤剖面测量图（华工光通信研究所）希望对大家有所帮助，多谢您的浏览！
单模光纤
多模光纤
幻灯片6
光纤结构
光纤（Optical Fiber）是由中心的纤芯(Core)和外围的包层(Cladding)同轴组成的圆柱形细丝。
纤芯的折射率比包层稍高，损耗比包层更低，光能量主要在纤芯内传输。
包层为光的传输提供反射面和光隔离，并起一定的机械保护作用。
设纤芯和包层的折射率分别为n1和n2，光能量在光纤中传输的必要条件是n1>n2。
幻灯片7
主要用途：
突变型多模光纤只能用于小容量短距离系统。
渐变型多模光纤适用于中等容量中等距离系统。
单模光纤用在大容量长距离的系统。
特种单模光纤大幅度提高光纤通信系统的水平
1.55μm色散移位光纤实现了10 Gb/s容量的100 km的超大容量超长距离系统。
色散平坦光纤适用于波分复用系统，这种系统可以把传输容量提高几倍到几十倍。
偏振保持光纤用在外差接收方式的相干光系统， 这种系统最大优点是提高接收灵敏度，增加传输距离。
光纤、光纤传输简介
光纤、光纤传输简介
一、 概述
光纤即为光导纤维的简称。光纤通讯是以光波为载频，以光导纤维为传输媒介的一种通信方式。光纤通讯之所以在最近短短的二十年中能得以迅猛的发展，是由于它具有以下的突出优点而决定：
1、传输频带宽、通讯容量大。
光载波频率为5X1014 MHz, 光纤的带宽为几千兆赫兹甚至更高。
2、信号损耗低。
目前的实用光纤均采用纯净度很高的石英(SiO2)材料，在光波长为1550nm附近，衰
减可降至0.2dB/km,已接近理论极限。因此，它的中继距离可以很远。
3、不受电磁波干扰。
因为光纤为非金属的介质材料，因此它不受电磁波的干扰。
4、线径细、重量轻。
由于光纤的直径很小，只有0.1mm左右，因此制成光缆后，直径要比电缆细，而且
重量也轻。因此，便于制造多芯光缆。
5、资源丰富。
光纤通讯除了上述优点之外，还有抗化学腐蚀等特点。当然光纤本身也有缺点，如
光纤质地脆、机械强度低；要求比较好的切断、连接技术；分路、耦合比较麻烦等。
二、光纤和光缆
1、光纤的分类
① 按照传输模式来划分：
光纤中传播的模式就是光纤中存在的电磁场场形，或者说是光场场形(HE)。各种场形都是光波导中经过多次的反射和干涉的结果。各种模式是不连续的离散的。由于驻波才能在光纤中稳定的存在，它的存在反映在光纤横截面上就是各种形状的光场，即各种光斑。若是一个光斑，我们称这种光纤为单模光纤，若为两个以上光斑，我们称之为多模光纤。
单模光纤(Single-Mode)
单模光纤只传输主模，也就是说光线只沿光纤的内芯进行传输。由于完全避免了模式色散，使得单模光纤的传输频带很宽，因而适用于大容量，长距离的光纤通讯。单模光纤使用的光波长为1310nm或1550nm。 多模光纤(Multi-Mode)
在一定的工作波长下(850nm/1300nm)，有多个模式在光纤中传输，这种光纤称之为多模光纤。由于色散或像差，因此，这种光纤的传输性能较差，频带较窄，传输容量也比较小，距离比较短。
电子信息材料PPT版
电子信息材料PPT版
0 电子信息材料-绪论
21世纪是信息时期
●21世纪将全面进入信息时期
●当前信息的进展以多媒体和数字化为要紧特点
●人类进入了3T时期
→处置、传输、存储超高容量信息（Tb 即1012bits）
→超高速信息流（Tb/s）
→高频响应（THz）
信息技术的进展趋势
●信息技术的几个要紧方面：
获取、传输、存储、显示、处置
●信息技术是依托电子学和微电子学技术进展
●信息技术=电子信息技术
●信息的载体：电子→光电子→光子
20世纪 → 21世纪
→最重要的信息材料：微电子材料
→进展最快的信息材料：光电子材料
→最有前途的信息材料：光子材料
信息技术进展的几个要紧方面及相关材料
●信息材料是信息技术进展的基础和先导 ●以大规模继承电路为基础的电子运算机技术仍是信息处置的而要紧技术。DRAM进展趋势：光刻线愈来愈小（纳米级）
●电子在小于（纳米范围）的器件内部的输运和散射会呈现量子化特性，设计器件时要运用量子力学理论。
●固态纳米器件分类：量子点器件、共振隧穿器件、库伦阻塞效应单电子器件
●开关、存储器、光电转换元件一样用波导连成回路
●目前光学器件都是立足于III-V族半导体化合物材料，开拓硅基材料，如SiGe/Si的量子化材料很有前途
●通信技术的重大进步：光纤通信代替电缆和微波通信（以光子作为信息的载体）
●光纤通信特点：高容量、无中继传输
●关键技术：光学放大器、波分复用技术
●第五代光纤通信方式：
→以相位调制方式和查分检测方式的相干光光纤通信
→理想的光纤内，“孤立子”能够无穷传播
→光通信窗口波长移向更长波段（2um-5um），可使光纤的散射损耗更低
→相干光通信、孤立子光通信和超长波长红外光通信是可预见的第五代光通信
●进展新材料始终是光通信中的核心问题
●光纤放大器的材料要知足高的宽频带增益，并能应用于不同的通信窗口（）
光纤传输技术实验报告
一、实验目的
1. 了解光纤传输技术的基本原理和组成。
2. 掌握光纤通信系统的测试方法。
3. 验证光纤传输系统的性能指标。
4. 提高对光纤通信技术的认识。
二、实验原理
光纤通信技术是利用光波在光纤中传输信息的一种通信方式。其基本原理是：将电信号转换为光信号，通过光纤传输，再将其转换回电信号。光纤通信具有传输速度快、容量大、抗干扰能力强、保密性好等优点。
实验中采用的光纤通信系统主要由以下部分组成：
1. 光源：将电信号转换为光信号。
2. 光纤：传输光信号。
3. 光检测器：将光信号转换回电信号。
4. 信号处理器：对光信号进行处理。
5. 测试设备：对光纤通信系统进行性能测试。
三、实验设备与材料
1. 光纤通信实验平台
2. 光源
3. 光纤
4. 光检测器
5. 信号处理器
6. 测试设备
7. 电脑
8. 光纤连接器 四、实验步骤
1. 连接实验平台，确保各部分连接正确。
2. 设置光源，调整输出功率。
3. 将光纤连接到光源和光检测器之间。
4. 通过测试设备，对光纤通信系统进行性能测试。
5. 记录实验数据，分析实验结果。
五、实验结果与分析
1. 光纤传输损耗
实验结果：在实验中，光纤传输损耗为0.3dB/km。
分析：光纤传输损耗是影响通信距离和传输速率的重要因素。本实验中，光纤传输损耗在可接受范围内，满足实际通信需求。
2. 光纤传输速率
实验结果：在实验中，光纤传输速率为10Gbps。
分析：光纤传输速率是衡量通信系统性能的重要指标。本实验中，光纤传输速率达到10Gbps，满足高速数据传输需求。
3. 光纤传输时延
实验结果：在实验中，光纤传输时延为5μs。
分析：光纤传输时延是指光信号在光纤中传输所需的时间。本实验中，光纤传输时延在可接受范围内，满足实时通信需求。
4. 光纤传输稳定性
实验结果：在实验中，光纤传输稳定性良好，未出现信号中断或衰减现象。
分析：光纤传输稳定性是保证通信质量的关键。本实验中，光纤传输稳定性良好，满足实际通信需求。
