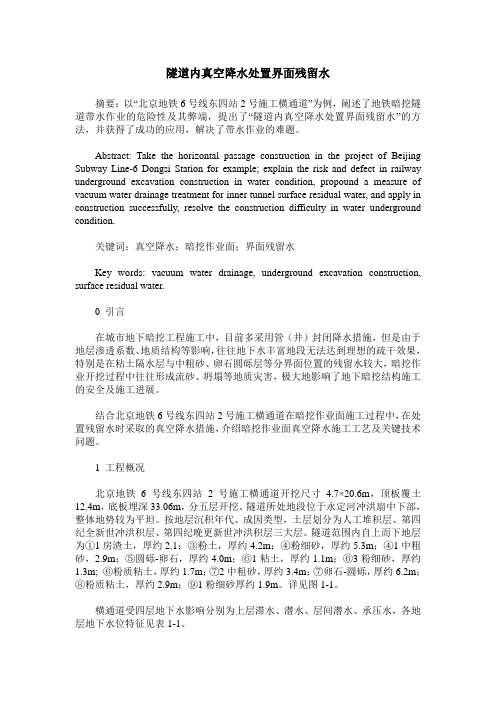

隧道内真空降水处置界面残留水
摘要：以“北京地铁6号线东四站2号施工横通道”为例，阐述了地铁暗挖隧道带水作业的危险性及其弊端，提出了“隧道内真空降水处置界面残留水”的方法，并获得了成功的应用，解决了带水作业的难题。
abstract: take the horizontal passage construction in the project of beijing subway line-6 dongsi station for example; explain the risk and defect in railway underground excavation construction in water condition, propound a measure of vacuum water drainage treatment for inner tunnel surface residual water, and apply in construction successfully, resolve the construction difficulty in water underground condition.
关键词：真空降水；暗挖作业面；界面残留水
key words: vacuum water drainage, underground excavation construction, surface residual water.
0 引言
在城市地下暗挖工程施工中，目前多采用管（井）封闭降水措施，但是由于地层渗透系数、地质结构等影响，往往地下水丰富地段无法达到理想的疏干效果，特别是在粘土隔水层与中粗砂、卵石圆砾层等分界面位置的残留水较大，暗挖作业开挖过程中往往形成流砂、坍塌等地质灾害，极大地影响了地下暗挖结构施工的安全及
施工进展。
结合北京地铁6号线东四站2号施工横通道在暗挖作业面施工过程中，在处置残留水时采取的真空降水措施，介绍暗挖作业面真空降水施工工艺及关键技术问题。
1 工程概况
北京地铁6号线东四站2号施工横通道开挖尺寸4.7×20.6m，顶板覆土12.4m，底板埋深33.06m，分五层开挖。
隧道所处地段位于永定河冲洪扇中下部，整体地势较为平坦。
按地层沉积年代、成因类型，土层划分为人工堆积层、第四纪全新世冲洪积层、第四纪晚更新世冲洪积层三大层。
隧道范围内自上而下地层为①1房渣土，厚约2.1；③粉土，厚约4.2m；④粉细砂，厚约5.3m；④1中粗砂，2.9m；⑤圆砾-卵石，厚约4.0m；⑥1粘土，厚约1.1m；⑥3粉细砂，厚约1.3m; ⑥粉质粘土，厚约1.7m；⑦2中粗砂，厚约3.4m；
⑦卵石-圆砾，厚约6.2m；⑧粉质粘土，厚约2.9m；⑨1粉细砂厚约1.9m。
详见图1-1。
横通道受四层地下水影响分别为上层滞水、潜水、层间潜水、承压水，各地层地下水位特征见表1-1。
注：图中高程尺寸单位以m计
图1-1 横通道地质情况剖面图
表1-1车站地下水特征表
2 地下残留水对暗挖施工的影响
施工过程中第二层横通道底板上1.2m位置⑥1粘土层与⑤圆砾-卵石层间，第五层横通道底板上0.8位置⑧粉质粘土层与⑦卵石-圆砾层间均形成了极其明显的渗水，水量较大，形成明流，对掌子面冲刷严重，开挖过程中掌子面极不稳定，受水流影响极易形成坍塌及流砂，极大地影响了施工安全及施工进展。
带水暗挖作业下台阶多次发生坍塌，施工进度仅0.5m/d。
3 洞内真空降水方案
3.1降水管的加工和布置
通过理论计算及多次现场试验并结合工程实际情况，确定降水管采用φ42焊接钢管加工（见图3-1），管长3.0m，末端2.0m加工成滤管，沿隧道边墙布置，外插角45°，每组2根；纵向间距2.0m，与钢支撑间距相同。
降水机械采用sz-2型真空泵，集水总管采用φ50钢管加工，与降水管之间采用φ45pvc透明钢丝软管连接，集水总管与真空泵之间采用φ64pvc透明钢丝软管连接（见图3-2、图3-3、图3-4）。
3.2施工方法
隧道采用上下台阶法施工，台阶长3.5～4.0m，台阶按照隔水层上面设置，高约1.2m。
上台阶施工完毕后，于隧道两边墙处用高压
水或高压风冲洗成孔，孔径10～15cm。
将降水管安设于孔中央，周围根据土层颗粒大小填以相应的中细砂，孔口用粘土封闭严实。
开始降水后即转入下台阶施工，保证下台阶开挖面后方1~2组降水管。
施工工艺流程见图3-5。
3.3施工要点
1）真空泵的真空度控制在0.6~1.0mpa，当真空度小于0.6 mpa 时应仔细检查管路密封状态；当真空度大于1.0mpa时及时打开真空泵上的排气阀。
2）施工中必须做好各连接处的密封，避免漏气。
3）安设降水管时注意掌握好外插角度及下管深度，沿隔水层与透水层界面插入。
4）降水时注意检查出水情况，若出水一直浑浊不清，应立即停抽，查清原因，重新下管。
5）工作面后方应保证至少1~ 2组降水管工作，以隔断后方来水。
6）隧道封闭成形后，可对降水管进行回收或回填注浆处理。
4真空降水效果
1）掌子面真空降水后，可以有效地疏干纵向2.5m、横向5m范围内地层残留水，实现局部范围内的无水作业。
2）实现了上下台阶同时作业，节省开挖时间，施工进度也由降
水前的0.5m/d提高到1.5m/d。
3）降水后工作面仅处于稍湿润状态，无明显渗流水，完全可以满足施工需要（可以保证施工安全，施工进度也由降水前的0.5m/d 提高到1.5m/d）。
5结束语
施工实践证明，该法在城市地下暗挖工程施工处置地下残留水取得了较好的效果，其优点如下：
1）洞内真空降水有效的处置了残留水，基本保证了无水作业，避免了残留水冲刷造成的硫砂、坍塌等事故。
2）洞内真空降水形成了对管（井）降水的补充，对管（井）降水盲点能够起到迅速疏干的效果。
3）技术简单，操作方便，成本低廉。
注：文章内的图表及公式请以pdf格式查看。
