催化燃烧工艺流程
催化燃烧法流程
催化燃烧法流程一、废气收集。
这就像是把调皮的小坏蛋（废气）都集中起来一样。
在工厂或者其他产生废气的地方，会有专门的设备把废气收集起来。
这些设备就像是一个个小捕手，把那些想要到处乱跑的废气抓住，不让它们在空气中肆意捣乱。
这些废气可能来自各种各样的地方，比如说生产车间里一些化学工艺产生的废气，或者是汽车尾气之类的。
把它们收集起来，就是催化燃烧法的第一步啦。
二、预处理。
废气被收集起来之后呀，可不能就直接送去催化燃烧哦。
这就好比你要做一道好菜，食材不能直接下锅，得先处理一下。
废气也是这样的。
预处理这一步呢，主要是去除废气中的一些杂质。
比如说灰尘啦、水汽啦，还有一些可能会影响催化燃烧效果的物质。
这就像是给废气洗个澡，把它身上的脏东西都去掉，让它干干净净地去参加后面的“大活动”。
要是这些杂质不去掉，就可能会堵塞催化燃烧的装置，那可就麻烦大啦。
三、预热。
废气处理干净之后呢，就要给它预热啦。
这就像是给废气打打气，让它充满活力。
预热的过程是为了让废气达到一个合适的温度，这样在催化燃烧的时候就能够更好地进行反应。
你可以想象成废气在这一步就像是运动员在比赛前做热身运动一样，把自己的状态调整到最佳。
这个预热的温度可不是随便定的，是根据废气的种类还有后面要用到的催化剂的特性来确定的。
如果温度不合适，要么反应就不充分，要么就可能会有其他不好的情况发生呢。
四、催化反应。
五、热量回收。
废气经过催化反应变成了无害的二氧化碳和水，这个过程中会释放出热量呢。
这热量可不能就白白浪费掉呀，就像你发现了一个宝藏，可不能就把它扔在一边。
热量回收这一步就是把这些热量收集起来，然后再利用。
比如说可以用来预热新进来的废气，这样就可以节省能源啦。
这就像是一个良性循环，让整个催化燃烧的过程更加节能环保。
六、净化后气体排放。
经过前面一系列的步骤，废气已经被净化得差不多啦。
这时候净化后的气体就可以排到大气中去了。
这些气体就像是被改造好的乖孩子，不会对环境造成危害了。
催化燃烧设备中催化燃烧流程分析

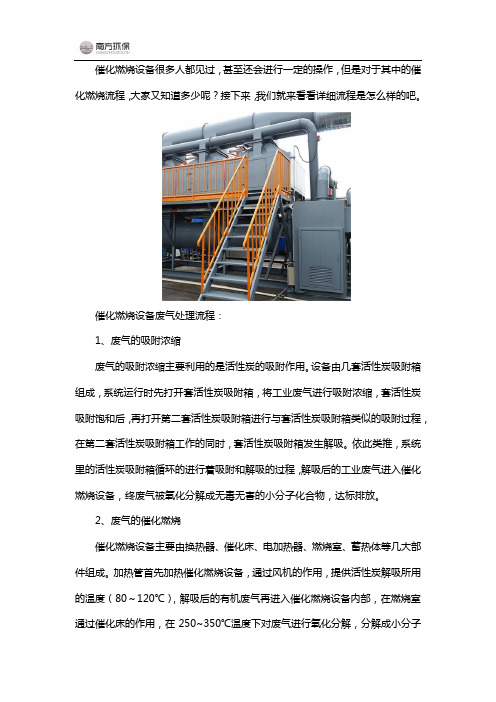

催化燃烧设备很多人都见过，甚至还会进行一定的操作，但是对于其中的催化燃烧流程，大家又知道多少呢？接下来，我们就来看看详细流程是怎么样的吧。
催化燃烧设备废气处理流程：1、废气的吸附浓缩废气的吸附浓缩主要利用的是活性炭的吸附作用。
设备由几套活性炭吸附箱组成，系统运行时先打开套活性炭吸附箱，将工业废气进行吸附浓缩，套活性炭吸附饱和后，再打开第二套活性炭吸附箱进行与套活性炭吸附箱类似的吸附过程，在第二套活性炭吸附箱工作的同时，套活性炭吸附箱发生解吸。
依此类推，系统里的活性炭吸附箱循环的进行着吸附和解吸的过程，解吸后的工业废气进入催化燃烧设备，终废气被氧化分解成无毒无害的小分子化合物，达标排放。
2、废气的催化燃烧催化燃烧设备主要由换热器、催化床、电加热器、燃烧室、蓄热体等几大部件组成。
加热管首先加热催化燃烧设备，通过风机的作用，提供活性炭解吸所用的温度（80～120℃），解吸后的有机废气再进入催化燃烧设备内部，在燃烧室通过催化床的作用，在250~350℃温度下对废气进行氧化分解，分解成小分子化合物，例如水和二氧化碳。
通过换热器将达标后的气体热量回收利用，达到节能的目的。
催化燃烧法几乎适用于所有排放烃类苯类等等臭味化合物的工业生产过程，如：涂装、印刷、机电、家电、制鞋、塑料、化工行业、有机化学品合成、合成制药、合成树脂、汽车、摩托车、“三苯”废气、自行车行业、机械、船舶、家电、家具、建材等行业等生产工艺过程中的废气处理，催化燃烧适用不同浓度、不同风量废气处理。
以上这些流程步骤大家可以多多参考，以便于能更好地进行操作，希望可以帮助到大家。
杭州南方环保涂装设备有限公司是一家环保设备的专业制造商，是一所能根据用户需求提供产品设计、生产、安装调试及售后服务的高科技企业。
公司多年来一直致力于有机废气治理产品的开发、设计和制造。
其主要产品有：有机废气催化燃烧净化装置（CO）、蓄热式焚烧炉（RTO）、直燃式焚烧炉（TO）、沸石转轮吸附（VOC）——催化燃烧脱附或RTO脱附装置、活性炭吸附等产品。
催化燃烧方案
一、设备简介1、设备组成及功用该设备将除尘系统、换热器、加热系统、燃烧室、管路系统、电控系统等有机地结合在一起，将有机废气预热升温、燃烧排空。
a、除尘器：除尘阻火b、气动风阀：风路切换c、排风机：吸附动力e、热交换器：将气态有机废气预热升温f、电控柜：控制系统h、管路系统：将各设备有机组合起来i、燃烧室：将气态的有机气升温燃烧2、工作原理a、工艺流程有机废气混合物→除尘阻火器→换热系统→催化燃烧→风机→排空b、工艺说明根据涂装行业的特性，本装置采用除尘阻火→换热系统→催化燃烧。
系统先将有机废气除尘阻火，除去粉尘、经热交换器催化燃烧。
二、技术性能与特点1、本设备为涂装行业专门设计，采用催化燃烧的方法处理有机废气。
原理先进可靠，性能稳定。
结构合理、安全实用、技术领先。
控制先进，便于操作维修。
2、净化效率较高，不会产生二次污染。
净化效率经中国环科学研究院大气环境研究所检测，其结果如：苯＞96％；甲苯＞98％＞；二甲苯＞99％；臭气＞92％；乙酸乙脂＞90％；酮类＞92％。
3、以催化剂作为燃烧材料，其具有床层分布均匀、稳定、压损小、燃烧性能好的优异性能，较适合于烘干室废气处理。
催化剂是一种燃烧、转化性能极强的硅金属材料。
4、全套设备采用集中控制。
温度显示、信号传输等操作过程完全实现自动化。
一次调试合格后，操作简单。
三、产品适用范围在化工、涂装、塑料、机械、仪表、家电、电线电缆、电器、汽车、造船、摩托车、制鞋、自行车等行业所散发出或泄露出的有机废气与臭味，如：苯类、酮类、醇类、醛类、脂类、醚类、烷烃类等混合有机废气的吸附、净化均宜选用本设备。
近年来，我厂产品广泛用于印刷、涂装行业，为各类印刷车间、包装行业、喷漆室、烘干室挥发出的废气提供有效的处理设备，受到所有的设计院和用户的认可。
四、原始资料a、溶剂类别：苯系物b、排风温度：100℃c、电源：380V(三项)五、设备技术参数（KHJ系列）序号类别参数单位附注1 处理风量1000 m3/h2 废气浓度100—2000 mg/m33 废气类型苯、酮、等有机混合气体4 净化效率≥90％5 风机功率 4 kw6 加热功率30 kw7 验收标准《大气污染物综合排放标准》GB16297-1996。
催化燃烧技术工艺流程介绍
催化燃烧技术工艺流程介绍
催化燃烧是典型的气—固相催化反应，实质是利用催化剂的深度催化氧化活性将有机物质(VOCs等)在燃点以下的温度(200-400℃)与氧气反应生成CO2、N2和H2O(反应在固体催化剂表面进行，吸附作用使有机分子富集而提高了反应速率；催化剂降低了反应的活化能，使有机废气在较低的起燃温度下进行无焰燃烧)以下是关于该催化燃烧技术的工艺流程介绍。
根据废气预热方式及富集方式，催化燃烧工艺流程可分为预热式、自身热平衡和吸附-催化燃烧三种。
1、预热式当有机废气温度(100℃以下)和浓度较低时在进入反应器前，先在预热室加热升温，燃烧净化后气体在热交换器内与未处理废气进行热交换，以回收部分热量。
2、自身热平衡当有机废气温度高于起燃温度且有机物含量也高时通过热交换器回收部分净化气体产生的热量，不需补充热量，只需设置用于起燃的电加热器。
3、吸附-催化燃烧当有机废气流量大、浓度低、温度低，采用催化燃烧还需耗大量燃料时可先采用吸附手段将有机废气吸附于吸附剂上进行浓缩，然后再经热空气吹扫，使有机废气脱附出来，成为浓缩的高浓度有机废气，再催化燃烧。
浓缩有机废气可实现自身热平衡运转，无需外界补充热源。
喷漆印刷注塑烘干废气催化燃烧治理造方案
喷漆印刷注塑烘干废气催化燃烧治理造方案一、废气源分析与特点1.VOCs含量高：喷漆、印刷和注塑过程中使用的有机溶剂较多，导致废气中VOCs含量较高；2.废气温度高：烘干过程中废气温度较高，一般在100~200℃之间；3.废气流量大：喷漆、印刷和注塑生产线规模较大，每日废气流量可达到几百立方米至几千立方米；4.水分含量低：废气中水分含量较低，一般在10%以下。
二、治理目标1.降低VOCs排放浓度：通过催化燃烧，将废气中的VOCs转化为二氧化碳和水蒸气，并降低排放浓度，以达到环保要求；2.治理工艺稳定可靠：工艺参数稳定，能适应日常生产的变化，保证治理效果；3.生产成本控制：治理设备的投资和运行成本不宜过高，要求低耗能、低维护，满足生产成本控制的要求；4.操作维护简单：设备操作简单方便，维护成本低，减少人力成本；5.废气排放达标：废气排放浓度满足当地环保要求，达到国家排放标准。
三、催化燃烧治理工艺流程催化燃烧是目前常用的喷漆印刷注塑烘干废气治理技术之一、该工艺主要包括以下几个部分：1.废气收集系统：利用管道和风机将喷漆、印刷和注塑过程中产生的废气引导至治理装置；2.热交换器：用于废气的预热，提供合适的燃烧温度。
废气进入热交换器与燃烧后的排气进行热交换，废气温度升高，排气温度降低；3.催化燃烧装置：废气进入催化燃烧装置，通过催化剂的作用，将VOCs转化为二氧化碳和水蒸气，并释放大量热量。
同时，对废气进行高温燃烧，使得废气中的其他污染物得到有效破坏；4.热回收系统：利用催化燃烧产生的热量，通过热交换器对传导出来的热量进行回收，用于预热输入废气或其他用途，提高能量利用效率；5.排气系统：燃烧后的废气经过过滤、净化等处理，降低排放浓度，达到国家要求后排放；6.控制系统：实时监测废气流量、温度等参数，对催化燃烧装置进行自动控制，确保处理效果稳定可靠。
四、设备选择与运行维护1.催化剂选择：选择高效的负载型催化剂，具有良好的催化效果和抗毒性，能够在较低温度下将VOCs转化为二氧化碳和水蒸气；2.热交换器选择：选择高效的热交换器，能够充分利用催化燃烧所产生的热量，提高能源利用效率；3.控制系统选择：采用先进的自动控制系统，能够对催化燃烧装置的温度、氧气浓度等参数进行实时监测和调节，确保稳定的治理效果；4.运行维护：定期对催化剂进行检查和更换，保证其催化效果；定期对设备进行清洗和维护，保持其正常运行；定期对废气排放进行检测，确保排放浓度符合标准要求。
喷涂设备的催化燃烧使用流程
喷涂设备的催化燃烧使用流程1. 准备工作在进行喷涂设备的催化燃烧之前，我们需要做好以下准备工作：•确定喷涂设备的催化剂是否充足，并进行必要的补充。
•检查喷涂设备的气路、液路及电路是否正常，确保设备可以正常运行。
•确定喷涂设备的喷涂介质是否符合要求，必要时进行更换或调整。
2. 打开设备首先，我们需要打开喷涂设备以开始催化燃烧操作。
按照以下步骤进行：1.确保设备的电源已连接，并按照设备说明书上的指示打开设备的电源开关。
2.检查设备的各个部件是否正常工作，如风机、电机等，确保设备可以正常运行。
3. 启动设备一旦设备已打开并确认正常工作，我们可以开始启动设备进行催化燃烧。
按照以下步骤进行：1.调整喷涂设备的燃烧温度，确保温度达到催化燃烧所需的要求。
可以根据喷涂介质的特性，参考设备说明书上的温度推荐范围进行调整。
2.打开喷涂设备的喷涂介质进气阀门，确保喷涂介质能顺利进入喷涂设备。
3.调整喷涂设备的喷涂介质流量，确保流量适当。
可以根据设备和喷涂介质的特性进行调整。
4.在设备操作界面上设置喷涂设备的喷涂时间和喷涂方式。
可以选择手动或自动喷涂模式，根据实际情况进行设置。
4. 进行催化燃烧一旦设备已启动并进行了必要的设置，我们可以开始进行喷涂设备的催化燃烧操作。
按照以下步骤进行：1.打开喷涂设备的燃烧器，确保燃烧器能正常工作，并产生足够的热量进行催化燃烧。
2.打开喷涂设备的排烟风机，确保燃烧产生的废气可以及时排出，避免污染环境。
3.将待喷涂的物体放置在喷涂设备的工作台上，并按照设备操作界面上的指示进行喷涂。
注意保持适当的喷涂距离和速度，确保喷涂效果均匀。
4.在喷涂结束后，关闭喷涂设备的燃烧器和排烟风机，并及时清理喷涂设备及周边区域。
5. 维护保养喷涂设备的催化燃烧使用流程完成后，我们还需要进行设备的维护保养工作，以确保设备的长期稳定运行。
按照以下步骤进行：1.清洗喷涂设备的喷枪和涂料箱，确保设备内部的喷涂介质不会残留，避免堵塞或污染。
催化燃烧一体机生产工艺
催化燃烧一体机生产工艺催化燃烧一体机是一种用于工业领域的设备，它通过催化剂的作用，将有害气体中的污染物转化为无害物质，实现环境保护的目的。
下面将介绍催化燃烧一体机的生产工艺。
一、催化剂的制备催化燃烧一体机中的催化剂是实现催化燃烧反应的关键。
催化剂的制备过程一般包括催化剂载体的选择、催化剂活性成分的负载和催化剂的活化处理等环节。
在催化剂载体的选择方面，常用的材料有γ-Al2O3、ZrO2、SiO2等。
这些材料具有较高的比表面积和孔隙结构，有利于催化剂活性成分的负载和反应物分子的扩散。
催化剂活性成分的选择对催化燃烧一体机的性能有着重要影响。
一般常用的活性成分有Pt、Pd、Rh等贵金属，它们具有良好的催化活性和稳定性。
催化剂的活化处理是指在催化剂制备完成后，通过一定的方法激活催化剂，提高其催化活性。
常用的活化方法有氢气还原、高温焙烧等。
这些方法可以去除催化剂表面的杂质和氧化物，增加催化剂的活性位点。
二、催化燃烧一体机的组装催化燃烧一体机的组装是将催化剂载体和活性成分装配到反应器中，并连接好进气口和出气口。
在组装过程中，需要注意催化剂的均匀分布和紧密连接，以确保反应器的高效运行。
组装完成后，需要进行严格的密封性测试和压力测试，确保催化燃烧一体机在运行过程中不会发生泄漏和爆炸等安全问题。
三、催化燃烧一体机的调试催化燃烧一体机的调试是为了保证其正常运行和达到设计要求。
调试过程中，需要进行以下工作：1. 清洗：清洗催化燃烧一体机内部的杂质和污染物，保证催化剂的纯净度和反应器的清洁度。
2. 燃烧温度的控制：根据不同的反应物和反应条件，调整催化燃烧一体机的燃烧温度，以达到最佳催化效果。
3. 气体流量的控制：根据反应物的浓度和反应速率，调整催化燃烧一体机的气体流量，确保反应物能够充分接触到催化剂。
四、催化燃烧一体机的运行和维护催化燃烧一体机调试完成后，即可投入正常运行。
在运行过程中，需要进行定期的维护和保养，以延长设备的使用寿命和保证催化效果。
三种催化燃烧设备的工艺流程
三种催化燃烧设备的工艺流程催化燃烧技术是一种利用催化剂促进燃料燃烧反应的高效燃烧技术，可大幅度降低燃料的燃烧温度和燃烧产物中的有害物质。
按照燃料的不同，常见的三种催化燃烧设备分别是催化燃气发电设备、催化重油燃烧设备和催化装置燃料电池。
一、催化燃气发电设备催化燃气发电设备是一种将天然气等燃料通过催化剂直接和空气进行氧化反应来产生热能，并利用这部分热能驱动发电机的装置。
其工艺流程主要包括氧化反应、发电、燃气净化三个过程。
1.氧化反应：首先将天然气通过压缩机提高压力，然后经过催化剂床层，催化剂床层上的催化剂将天然气中的甲烷转化为CO和H2，产生热能。
2.发电：热能通过换热器传递给发电机，将其转换为电能。
3.燃气净化：燃烧产物中的一氧化碳、二氧化碳、硫化物等有害物质经过净化装置进行净化，减少对环境的污染。
二、催化重油燃烧设备催化重油燃烧设备是一种将重油等低质燃料通过催化剂进行催化燃烧的设备，有效降低燃油燃烧的温度和排放物质。
其工艺流程主要包括制热反应、混合燃烧和燃烧净化三个过程。
1.制热反应：首先将重油经过预热器加热，然后通过催化剂床层，催化剂床层上的催化剂将重油中的油品分子裂解成低碳的烃烃分子，并产生热能。
2.混合燃烧：低碳的烃烃分子和氧气通过燃烧装置进行混合燃烧，产生高温燃烧火焰，释放更多的热能。
3.燃烧净化：燃烧产物中的颗粒物、硫化物和氮氧化物等有害物质经过净化装置进行净化，达到排放标准，减少对环境的污染。
三、催化装置燃料电池催化装置燃料电池是一种将氢气等燃料通过催化剂进行催化反应，直接将氢气转化为电能的装置。
其工艺流程主要包括氧化反应、电化学反应和电解质传质三个过程。
1.氧化反应：首先将氢气通过催化剂床层，催化剂床层上的催化剂将氢气利用氧气进行氧化反应，产生水和热能。
2.电化学反应：水和氧气在电解质膜上进行电化学反应，产生电流和热能。
3.电解质传质：电解质膜通过传质作用，将产生的电流传导到电池两端的电极上，形成电能输出。
湖北催化燃烧工艺
湖北催化燃烧工艺
湖北催化燃烧工艺
催化燃烧（Catalytic Combustion）是一种利用室内温度低于所需燃烧温度的催化剂作用使燃料得到均匀低温燃烧的燃烧技术。
一、原理
催化燃烧原理是燃料经过催化剂催化后，会发生化学反应，产生大量热能，使燃料的燃烧温度降低，从而达到均匀低温燃烧的目的。
二、工艺
1、催化燃烧装置结构及热负荷
热负荷指催化燃烧装置中燃料会发生反应的化学能量，其形式为： QC=XC+YC+HC
其中：QC为热负荷；XC为燃料自身吸收的热量；YC为空气吸收的热量；HC为催化剂吸收的热量。
2、燃料溢出率及空气比
燃料溢出率是指在催化燃烧装置中，燃料的比例高出一定范围时，出现的现象。
空气比是指空气量与燃料量的比例，这个比例会影响催化燃烧效果，一般情况下，空气比越大，催化剂的燃烧效果就越好，空气比最佳的范围一般是14:1至20:1之间。
3、燃烧稳定性及燃料消耗量
燃烧稳定性是指在催化燃烧装置中，燃料在催化剂表面上发生燃烧时的稳定性。
燃料消耗量是指在催化燃烧装置中，燃料在催化剂表面上完成燃烧所需要的燃料量。
三、应用
湖北催化燃烧工艺主要应用于热电联产发电、工业热力供暖、石油、化工行业等，它可以提高热效率，降低气体排放的毒害物质，节能环保，既可以满足现实需要，又可以保护环境。
催化燃烧治理VOCs和恶臭废气工艺和设备知识简介
催化燃烧治理VOCs和恶臭废气工艺和设备知识简介一、工艺概述催化燃烧是典型的气—固相催化反应，它借助催化剂降低了反应的活化能，使其在较低的起燃温度200～300℃下进行无焰燃烧，有机物质氧化发生在固体催化剂表面，同时产生CO2和H2O，并放出大量的热量。
因其氧化反应温度低，所以大大地抑制了空气中的N2形成高温NOx。
而且由于催化剂有选择性催化作用，有可能限制燃料中含氮化合物（RNH）的氧化过程，使其多数形成分子氮(N2)。
二、技术原理催化燃烧是使有机废气通过催化剂床层，经历催化反应，转化为无害物质的方法。
在贵金属催化剂的作用下，有机废气在较低的温度下进行无焰催化燃烧，将有机成分转化为无毒、无害的CO2和H2O，同时释放出大量的热量。
由于催化剂可加速氧化分解的历程，大多数碳氢化合物在300~450℃的温度时，通过催化剂就可以氧化完全。
三、工艺处理特点起燃温度低，能耗少，燃烧易达稳定，甚至到起燃温度后无需外界传热就能完成氧化反应；净化效率高，污染物（如NOx及不完全燃烧产物等）的排放水平较低；适应氧浓度范围大，噪音小，无二次污染，且燃烧缓和，运转费用低，操作管理也很方便；催化剂易中毒和不耐高温。
易使催化剂中毒的物质有焦油、油烟、粉尘、铅化合物和硫、磷、卤族元素的化合物等。
为了保持催化剂的活性，一般都采用前处理的办法，预先除掉有毒物质。
四、适用范围催化燃烧技术作为一个低温燃烧废气治理工艺，适用于中低浓度废气，被广泛应用于石油化工、油漆、电镀、印刷、涂料、轮胎制造等工业废气的治理，可处理的有机物质种类包括苯类、酮类、酯类、酚类、醛类、醇类、醚类和烃类等等。
对于大风量低浓度的有机废气，可以采取吸附浓缩+脱附催化燃烧的组合工艺。
五、催化燃烧设备简介根据对废气加热方式的不同，催化燃烧工艺可分为常规催化燃烧工艺（简称CO）和蓄热式催化燃烧工艺（简称RCO）如图1和2。
这两种技术的工作原理基本相同，工艺流程大致类似，所以相关的单元设备也基本相同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
催化燃烧工艺流程
催化燃烧工艺是一种将有机物质转化为二氧化碳和水的方法，通过催化剂促进反应的进行。
在这个过程中，有机物质在高温下与催化剂发生反应，产生热能和废气。
下面是一个典型的催化燃烧工艺流程的描述：
首先，将待处理的有机物质送进反应器中。
有机物质可以是液体、气体或固体，常见的有机物包括石油化工行业的废水和废气、城市垃圾焚烧产生的废气等。
在反应器中，有机物质与催化剂接触。
通常情况下，催化剂是以颗粒形式存在，可以是金属、氧化物或硅胶等。
催化剂能够提高反应速率，降低反应温度和能量消耗。
当有机物质与催化剂接触时，开始发生催化燃烧反应。
有机物质分子中的化学键被打断，生成碳氢化合物和氧化物的中间产物。
这些中间产物在催化剂的作用下进一步反应，最终生成二氧化碳和水。
同时，反应过程中还会释放出热能。
在催化燃烧反应中，需要控制反应的温度。
一般来说，反应温度要高于有机物质的沸点，以确保反应的进行。
此外，还需要控制催化剂的用量，确保足够的催化剂与有机物质接触。
当反应完成后，产生的废气会经过处理。
废气中包含大量的二氧化碳和水蒸气，还有一些少量的其他气体，如一氧化碳和氮氧化物等。
这些气体需要进行净化，以达到排放标准。
废气净化通常包括物理处理和化学处理两个步骤。
物理处理通常使用过滤器或吸附剂去除废气中的颗粒物和有机物质。
化学处理则使用氧化剂或其他化学试剂来吸收或催化转化废气中的有害物质。
最后，经过净化处理的废气可以被释放到大气中，或用于其他工业用途。
同时，还可以收集二氧化碳，用于其他化学工艺或碳捕获技术。
催化燃烧工艺流程经过催化剂的作用，能够将有机物质高效地转化为二氧化碳和水，减少了对环境的污染。
同时，催化燃烧所产生的热能也可以用于发电或其他工业用途，提高能源的利用效率。
