巧克力糖自动包装机机械原理课程设计
机械原理课程设计方案书设计方案书题目
题目1 巧克力糖包装机设计题目设计巧克力糖自动包装机。
包装对象为圆台状巧克力糖（图6），包装材料为厚0.008mm 的金色铝箔纸。
包装后外形应美观挺拔，铝箔纸无明显损伤、撕裂和褶皱（图7）。
包装工艺方案为：纸坯型式采用卷筒纸，纸片水平放置，间歇剪切式供纸（图8）。
包装工艺动作为：1.将64mm×64mm铝箔纸覆盖在巧克力糖ф17mm小端正上方；2.使铝箔纸沿糖块锥面强迫成形；3.将余下的铝箔纸分半，先后向ф24mm大端面上褶去，迫使包装纸紧贴巧克力糖。
表9 设计数据表1.要求设计糖果包装机的间歇剪切供纸机构、铝箔纸锥面成形机构、褶纸机构以及巧克力糖果的送推料机构。
2.整台机器外形尺寸（宽×高）不超过800mm×1000mm。
3.锥面成形机构不论采用平面连杆机构、凸轮机构或者其他常用机构，要求成形动作尽量等速，起动与停顿时冲击小。
设计任务1）按工艺动作要求拟定运动循环图。
2）进行间歇剪切供纸机构、铝箔纸锥面成形机构、褶纸机构以及巧克力糖果的送推料机构选型，实现上述动作要求，并将各机构按照一定的组合方式组合起来；3）机械运动方案的评定和选择。
4）按选定的电动机和执行机构运动参数拟定机械传动方案。
5）画出机械运动方案简图。
6）对传动机构和执行机构进行运动尺寸计算。
7）编写设计计算说明书（课程设计专用稿纸）。
8）在三号图纸上完成机械运动简图。
9）准备答辩。
设计提示1. 剪纸与供纸动作连续完成。
2.铝箔纸锥面成形机构一般可采用凸轮机构、平面连杆机构等。
3.实现褶纸动作的机构有多种选择：包括凸轮机构、摩擦滚轮机构等。
4.巧克力糖果的送推料机构可采用平面连杆机构、凸轮机构。
5.各个动作应有严格的时间顺序关系。
题目02：自动打印机设计方案与分析1、工作原理及工艺动作过程对于包装好的纸盒上，为了商品某种需要而打印一种记号。
它的动作主要有三个:送料到达打印工位。
然后打印记号。
最后将产品输出。
巧克力糖自动包装机课程设计
巧克力糖自动包装机课程设计巧克力糖自动包装机课程设计导言巧克力糖作为一种广受欢迎的零食，其生产过程中的自动包装机起到了至关重要的作用。
本文将围绕巧克力糖自动包装机的课程设计展开讨论，并探索其功能、工作原理、设计要点以及未来发展趋势。
一、功能和工作原理1. 巧克力糖自动包装机的功能巧克力糖自动包装机是一种能够实现巧克力糖自动包装的设备。
其主要功能包括糖果分拣、包装袋制作、包装装填、封口、成品输送等。
通过自动化的操作，巧克力糖的包装效率得到了极大提高。
2. 巧克力糖自动包装机的工作原理巧克力糖自动包装机通过一系列工作步骤完成糖果的包装。
糖果经过传送带进入机器，然后通过分拣装置被分为不同的组。
随后，机器会根据包装要求制作包装袋，并将糖果逐一装填至包装袋中。
包装袋被封口并输出至成品输送带，待进一步包装、存储、运输和销售。
二、设计要点1. 系统的可调性和适应性巧克力糖自动包装机应具备一定的可调性，以适应不同规格和形状的巧克力糖包装需求。
机器应能够根据不同的包装尺寸进行自动调整，并能够适应不同形状、大小的糖果。
2. 包装的速度和稳定性高效稳定的包装速度是巧克力糖自动包装机的关键设计要点。
在设计过程中，需要合理优化机器结构和工艺流程，以提高包装速度，并保持包装过程的稳定性，避免机器故障和糖果损坏。
3. 安全性和卫生性巧克力糖自动包装机在设计过程中应考虑到安全性和卫生性因素。
机器应具备防止工人误操作的安全装置，并能够方便进行清洁和消毒，以确保生产过程的安全和卫生。
4. 系统的自动化程度自动化程度高的巧克力糖自动包装机不仅能够提高包装效率，还能够降低劳动力成本。
在设计过程中，需要充分考虑信号控制、传感器应用、机器人技术等自动化元素，以实现系统的高度自动化。
三、未来发展趋势1. 智能化技术的应用随着智能化技术的不断发展，未来巧克力糖自动包装机将更加智能化。
通过引入人工智能、机器学习等技术，可以实现自动识别、自动调整和自动学习，在提高包装效率的同时减少人为干预。
巧克力糖自动包装机课程设计
巧克力糖自动包装机院－系：专业：年级：学生姓名：学号：指导教师：2023年7月目录设计任务 (3)设计题目：巧克力糖包装机 (3)设计规定 (3)设计条件 (4)设计任务 (4)设计提醒 (4)第一章设计规定分析 (4)1.1功能规定 (4)1.2原机的选择 (4)1.3传动比的计算 (4)第二章结构功能分析 (6)2.1功能分析 (6)2.2工作原理及工艺动作流程图 (6)第三章机构的选择 (6)3.1方案一 (6)3.2方案二 (7)3.3方案比较 (7)第四章各机构的组合 (8)4.1功能分解 (8)4.2机构的选用 (9)第五章机械运动系统设计方案拟定 (9)5.1执行机构方案设计图 (9)5.2槽轮与工作台 (10)5.3送纸机构 (10)5.4机构运动方案总体布局图 (10)第六章机械传动循环图 (13)第七章系统设计数据解决 (14)7.1齿轮的设计 (14)7.2移动凸轮的设计 (15)7.3凸轮机构设计参考文献 (17)设计题目：巧克力糖自动包装机设计规定1.规定设计糖果包装机的间歇剪刀式供纸机构、铝箔纸锥面成型机构、褶纸机构以及巧克力糖果的送推料机构。
2.整台机器外形尺寸（宽*高）不超过800mm*1000mm。
3.锥面成型机构不管采用平面连杆机构、凸轮机构或者其他常用机构，规定成形动作尽量等速，启动与停顿时冲击小。
设计条件1 产品特性：圆台状巧克力呈圆台形，轮廓清楚，但质地疏松，容易碰伤。
因此，考虑机械动作时应当适合它的特点，以保证产品的加工质量；在进出料时避免碰撞而损伤产品：涉及速度适应，过快会引起冲击而也许损伤产品等。
包装前的圆台状巧克力糖包装后的圆台状巧克力糖包装工艺首要的是解决配件上料的问题。
显然，像巧克力之类的产品，使用一般的上料方法是不适宜的。
假如采用料仓式上料法，则需要人工定期放料，每分钟放料也是紧张的。
假如料自动机的进料系统直接与巧克力糖浇筑成形的出口相衔接，则比较容易解决巧克力糖自动上料的问题。
巧克力糖自动包装机-机械原理课设演示教学
巧克力糖自动包装机-机械原理课设巧克力糖包装机院系：工学院机械系专业：机械工程及自动化年级： 2011级学生姓名：李天明学号： 201101030013 指导教师：王海生2013年8月摘要巧克力糖包装机主要是用在糖果包装厂里，在大量数生产出糖果后，将其一一用牛皮用铝箔纸纸将其包来装起，给顾客以视觉上的美观享受，便于销售。
这种功能在很多地方都可以用到，比如：包书机，罐头包装机，饭盒包装机等凡是设计到需要将东西进行外表包装的地方都可以将其稍加改动即可用于其他地方。
设计说明书包括机构原理分析、机构选型与比较、机构设计，最终有机整合。
并附有各单个机构与整体图样。
机械系统是机械的重要组成部分，是机械的主体。
机械系统的设计是机械设计中极其重要的一环，设计得正确和合理与否，对提高机械的性能和质量、降低制造成本与维护费用等影响很大，古应认真对待。
机械系统的方案设计是一项极富创造性的活动，要求设计者善于运用已有知识和实践，认真总结过去的有关工作，广泛收集、了解国内外的有关信息（如查阅文献、专利、标准，同有关人员交谈等），充分发挥创造性思维和想象能力，灵活应用各种设计方法和技巧，以设计方法和技巧，以设计出新颖、灵巧、高效的机械系统。
关键词：巧克力包装机；设计说明书；机械设计；机构目录第一章设计任务 (5)1.1 设计题目 (5)1.2设计任务 (5)1.3设计提示 (5)第二章设计工艺 (6)2.1工艺方案 (6)2.2原始数据 (7)第三章包装机构成图 (7)3.1粒装巧克力糖包装机机构简图 (7)3.2执行机构简图 (10)3.3折纸机构 (11)3.4送纸与切纸机构 (11)3.5推糖机构 (12)3.6其他 (13)3.6.1盘形机构 (13)3.6.2卸糖机构 (13)第四章机构计算 (15)4.1巧克力糖包装机的工作循环图 (15)4.2执行机构周期确定 (15)4.3机构初始状态设置 (16)4.4传动机构传动比计算 (17)第五章曲柄滑块机构 (17)5.1曲柄滑块机构的设计 (17)第六章粒状巧克力糖包装机的齿轮机构设计 (18)第七章巧克力糖包装机的凸轮机构 (20)7.1顶糖凸轮机构设计 (20)7.1.1 凸轮机构轮廓曲线设计结构示意图 (20)7.2送纸滚筒凸轮机构设计 (21)7.3折纸凸轮机构设计 (21)7.4压糖凸轮及剪纸凸轮设计 (22)第八章粒状巧克力包装机的槽轮设计 (22)第九章方案评价 (24)第十章设计小结 (25)第十一章参考文献 (26)第一章设计任务1.1 设计题目设计巧克力糖自动包装机。
巧克力糖包装机
机械原理课程设计说明书设计题目巧克力糖包装机学院机械工程学院班级机英102 班设计者同组人指导教师2012 年 6 月25 日目录1. 机构简介2. 执行机构的选择与比较3. 主要机构设计 (7)4. 机构的运动分析 (9)5. 原动机的选择 (10)6. 传动机构的选择与比较 (11)7. 制定机械系统的运动循环图 (12)8. 对结果的分析与设计体会 (14)9. 主要参考资料 (14)1. 机构简介1.1 设计题目设计巧克力糖自动包装机。
包装对象为圆台状巧克力糖（图6）,包装材料为厚0.008mm 的金色铝箔纸。
包装后外形应美观挺拔，铝 箔纸无明显损伤、撕裂和褶皱（图 7）。
包装工艺方案为：纸坯型式采用卷筒纸，纸片水平放置，间歇剪切式供纸（图 8）。
包装工艺动 作为：1.将64mm x 64mm 铝箔纸覆盖在巧克力糖巾17mm 小端正上 方；2.使铝箔纸沿糖块锥面强迫成形；3.将余下的铝箔纸分半，先后 向巾24mm 大端面上褶去，迫使包装纸紧贴巧克力糖。
表1.1设计数据表具体设计要求如下：1.要求设计糖果包装机的间歇剪切供纸机构、 铝箔纸锥面成形机构、褶纸机构以及巧克力糖果的送推料机构。
2. 整台机器外形尺寸（宽x 高）不超过 800mr X 1000mm3.锥面成形机构不论采用平面连杆机构、凸轮机构或者其他常用机构,1.2 设计任务a图S 包袈工艺动作1. 巧克力糖包装机一般应包括凸轮机构、平面连杆机构、齿轮机构等。
2. 设计传动系统并确定其传动比分配。
3. 图纸上画出机器的机构运动方案简图和运动循环图。
4. 设计平面连杆机构。
并对平面连杆机构进行运动分析，绘制运动线图。
5. 设计凸轮机构。
确定运动规律，选择基圆半径，计算凸轮廓线值，校核最大压力角与最小曲率半径。
绘制凸轮机构设计图6. 设计计算齿轮机构。
7. 编写设计计算说明书。
8. 学生可进一步完成凸轮的数控加工。
1.3 设计方案提示1. 剪纸与供纸动作连续完成。
《机械原理》课程设计_巧克力糖包装机

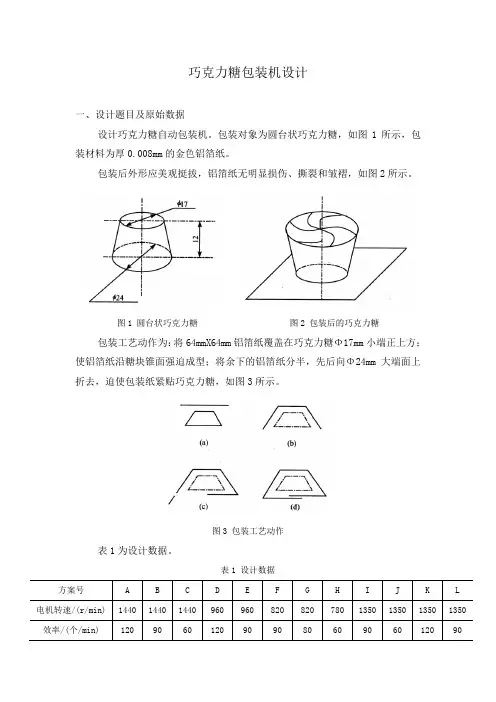

巧克力糖包装机设计一、设计题目及原始数据设计巧克力糖自动包装机。
