高中物理交流电总结

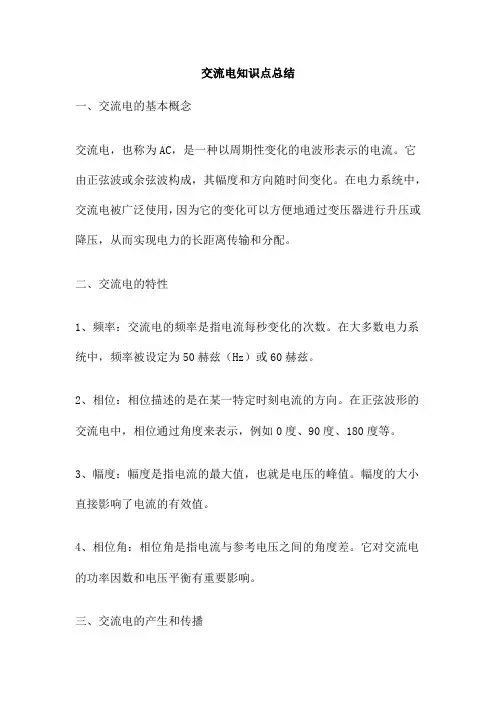

交流电知识点总结
交流电知识点总结一、交流电的基本概念交流电，也称为AC，是一种以周期性变化的电波形表示的电流。
它由正弦波或余弦波构成，其幅度和方向随时间变化。
在电力系统中，交流电被广泛使用，因为它的变化可以方便地通过变压器进行升压或降压，从而实现电力的长距离传输和分配。
二、交流电的特性1、频率：交流电的频率是指电流每秒变化的次数。
在大多数电力系统中，频率被设定为50赫兹（Hz）或60赫兹。
2、相位：相位描述的是在某一特定时刻电流的方向。
在正弦波形的交流电中，相位通过角度来表示，例如0度、90度、180度等。
3、幅度：幅度是指电流的最大值，也就是电压的峰值。
幅度的大小直接影响了电流的有效值。
4、相位角：相位角是指电流与参考电压之间的角度差。
它对交流电的功率因数和电压平衡有重要影响。
三、交流电的产生和传播交流电可以通过机械方法产生，例如通过汽轮机或水轮机的转动来产生交流电。
交流电也可以通过电子器件如晶体管产生。
在电力系统中，交流电通过输电线路进行传输，其传播速度等于光速。
四、交流电的接收和使用在电力系统中，交流电被接收并转换为各种电压等级，以供各种电器设备使用。
通过变压器，交流电的电压可以得到调整，以适应不同的电器设备需求。
通过整流器等电子设备，交流电可以被转换为直流电，供一些电器设备使用。
五、交流电的安全使用在使用交流电时，需要注意安全。
不应在没有专业人员指导的情况下尝试修理电气设备。
对于高压线路，应保持足够的距离以避免触电。
在处理电力设备时，应始终佩戴适当的防护设备。
六、交流电的未来发展随着科技的发展，电力系统的技术和设备也在不断进步。
例如，柔性交流输电系统（FACTS）和超导变压器等新技术的应用将极大地提高电力系统的效率和稳定性。
随着可再生能源如风能和太阳能的广泛应用，电力系统的能源结构也在发生变化，这将进一步推动电力系统的可持续发展。
总结：交流电是现代电力系统的基础和核心，对于它的理解和掌握是理解现代电力系统的关键。
2024年高考物理电磁交变电流知识点总结
2024年高考物理电磁交变电流知识点总结1. 交流电和直流电的区别- 交流电是指电流方向和大小都随时间发生变化的电流，而直流电是指电流方向和大小保持恒定的电流。
- 交流电的电流方向在正负半周之间交替变换，而直流电的电流方向始终保持不变。
- 交流电的电压和电流随时间的变化呈正弦曲线，而直流电的电压和电流保持不变。
2. 交流电的表示方法- 交流电可以用正弦函数表示，即：I = I0sin(ωt + φ)，其中I表示电流的大小，I0表示最大电流值，ω表示角频率，t 表示时间，φ表示初相位。
- 交流电的有效值Irms等于最大值的一半，即：Irms = I0 / √2。
- 交流电的频率表示单位时间内周期的个数，单位是赫兹（Hz）。
3. 电阻、电感和电容对交流电的影响- 电阻对交流电的影响是产生电流和电压的相位差，使电流滞后于电压，导致功率损耗和热量产生。
- 电感对交流电的影响是导致电流滞后于电压，使电流大小和方向发生变化，产生感抗。
- 电容对交流电的影响是导致电压滞后于电流，使电流大小和方向发生变化，产生容抗。
4. 交流电路中的有功功率和无功功率- 交流电路中的有功功率是指电能转化为其他形式的功率，可以做功或产生热量。
- 交流电路中的无功功率是指电能在电路中循环流动而不进行能量转换的功率，不做功也不产生热量。
- 总功率等于有功功率和无功功率的矢量和，即：P =√(P^2 + Q^2)，其中P表示有功功率，Q表示无功功率。
5. 电感和电容的串联和并联- 电感的串联时，总电感为各个电感的代数和，即L = L1 + L2 + L3 + ...- 电感的并联时，总电感的倒数等于各个电感倒数的代数和的倒数，即1/L = 1/L1 + 1/L2 + 1/L3 + ...- 电容的串联时，总电容的倒数等于各个电容倒数的代数和的倒数，即1/C = 1/C1 + 1/C2 + 1/C3 + ...- 电容的并联时，总电容为各个电容的代数和，即C = C1 + C2 + C3 + ...6. 电感和电容的共振- 电路中的电感和电容可以形成共振电路，当电感和电容达到共振频率时，电压和电流的幅值达到极大值，相位差为零。
高中课程交流电知识点总结
高中课程交流电知识点总结1. 电的定义电是一种基本物理现象，是指物质内部或外部的电荷产生的相互作用，其形式包括静电和动电。
2. 电荷电荷是物质中存在的基本物理量，分为正电荷和负电荷，同种电荷相互斥，异种电荷相互吸引。
3. 电荷传递电荷传递分为导体中的自由电子传递和绝缘体中的带电之间的传递。
4. 电场电荷周围存在电场，电场可以描述电荷之间的相互作用力，它的方向与电荷的正负有关。
5. 电位移电场中的电势能在空间传播，称为电位移。
二、静电学1. 静电荷物体带有静电荷时，会产生静电场，其大小与电荷量成正比，与距离平方成反比。
2. 静电感应静电感应是指在电场中，由于电荷的作用，物体间会产生电势差，导致电荷移动。
3. 静电放电静电放电是指带有静电的物体在适当的条件下会放出电荷，产生电流。
三、电流学1. 电流在导体中，电荷受到电场力作用而移动产生的物理现象，称为电流，单位是安培（A）。
2. 电阻导体对电流的阻碍作用称为电阻，单位是欧姆（Ω），其大小与导体材料、长度、截面积和温度有关。
3. 电压电压是指电荷在电场中受到的电势差，单位是伏特（V）。
4. 电源电源是供给电路中各元件电能的装置，可以是直流电源或交流电源。
5. 电路电路是由电源、电阻和导线构成的电子器件，是电流从电源到负载的路径。
6. 串联电路和并联电路串联电路是指电路中各元件依次由一端连接在一起，而并联电路是指各元件的一端相连，另一端也相连。
7. 驻流电路、非驻流电路和混合电路驻流电路是指电路中电流大小不变，而非驻流电路是指电流大小会随时间变化。
混合电路是同时包含驻流和非驻流电路的电路。
8. 电功率电功率是指电路中消耗的能量与时间的比值，单位是瓦特（W）。
四、电磁感应1. 法拉第电磁感应定律法拉第电磁感应定律是指导体内或磁场中存在相对运动时，会在导体中产生感应电动势。
2. 感应电动势感应电动势是由变化的磁场和导体间的相对运动产生的电动势。
3. 涡流导体中产生的感应电流，称为涡流，会产生磁场，对外产生磁场力。

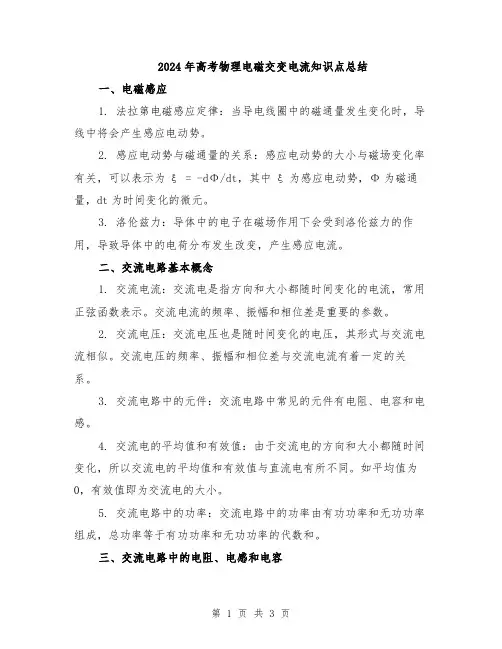

2024年高考物理电磁交变电流知识点总结
2024年高考物理电磁交变电流知识点总结一、电磁感应1. 法拉第电磁感应定律：当导电线圈中的磁通量发生变化时，导线中将会产生感应电动势。
2. 感应电动势与磁通量的关系：感应电动势的大小与磁场变化率有关，可以表示为ξ = -dΦ/dt，其中ξ为感应电动势，Φ为磁通量，dt为时间变化的微元。
3. 洛伦兹力：导体中的电子在磁场作用下会受到洛伦兹力的作用，导致导体中的电荷分布发生改变，产生感应电流。
二、交流电路基本概念1. 交流电流：交流电是指方向和大小都随时间变化的电流，常用正弦函数表示。
交流电流的频率、振幅和相位差是重要的参数。
2. 交流电压：交流电压也是随时间变化的电压，其形式与交流电流相似。
交流电压的频率、振幅和相位差与交流电流有着一定的关系。
3. 交流电路中的元件：交流电路中常见的元件有电阻、电容和电感。
4. 交流电的平均值和有效值：由于交流电的方向和大小都随时间变化，所以交流电的平均值和有效值与直流电有所不同。
如平均值为0，有效值即为交流电的大小。
5. 交流电路中的功率：交流电路中的功率由有功功率和无功功率组成，总功率等于有功功率和无功功率的代数和。
三、交流电路中的电阻、电感和电容1. 交流电阻：交流电阻与直流电阻一样，是指电阻对交流电流的阻碍程度，只是其阻碍程度会随着频率的变化而发生变化。
2. 交流电感：交流电感是指电感对交流电流的阻抗，其阻抗与频率成正比。
交流电感会产生滞后相位，导致电流滞后电压一定的角度。
3. 交流电容：交流电容是指电容对交流电流的阻抗，其阻抗与频率成反比。
交流电容会产生超前相位，导致电流超前电压一定的角度。
4. 交流电路中的功率因数和功率三角形：功率因数是交流电路中有功功率和视在功率的比值，功率三角形是一种用于计算交流电路中各种功率的图形表示方法。
四、电磁波和电磁谱1. 电磁波的产生：电磁波是由振荡的电场和磁场组成的，通常由加速带电粒子产生，如天线、电瓶等。
2. 电磁波的基本性质：电磁波是一种横波，能够在真空中传播，速度为光速。

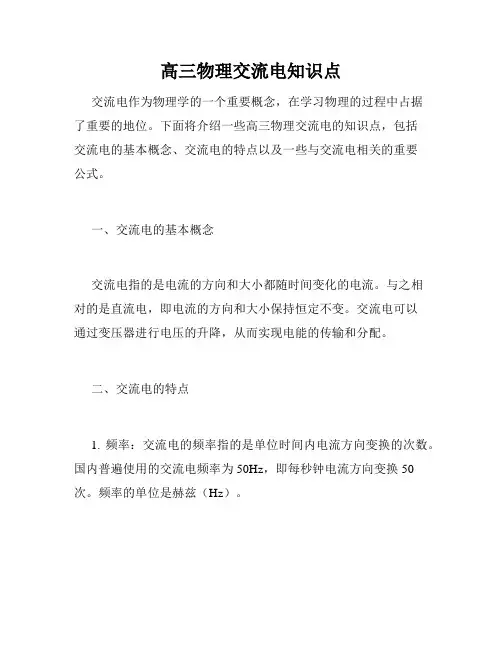

高三物理交流电知识点
高三物理交流电知识点交流电作为物理学的一个重要概念，在学习物理的过程中占据了重要的地位。
下面将介绍一些高三物理交流电的知识点，包括交流电的基本概念、交流电的特点以及一些与交流电相关的重要公式。
一、交流电的基本概念交流电指的是电流的方向和大小都随时间变化的电流。
与之相对的是直流电，即电流的方向和大小保持恒定不变。
交流电可以通过变压器进行电压的升降，从而实现电能的传输和分配。
二、交流电的特点1. 频率：交流电的频率指的是单位时间内电流方向变换的次数。
国内普遍使用的交流电频率为50Hz，即每秒钟电流方向变换50次。
频率的单位是赫兹（Hz）。
2. 有效值：交流电的有效值指的是与该交流电所产生的热效应相同的恒定电流的大小。
有效值可以用来表示交流电的大小，常用单位是安培（A）。
3. 峰值值：交流电的峰值指的是交流电波形的最大值或最小值，峰值可以用来计算交流电的振幅。
峰值通常用“Vp”表示。
4. 周期：交流电的周期指的是一个完整波形所需的时间，即电流方向从正向到负向再返回正向的时间。
周期的单位是秒（s）。
三、与交流电相关的重要公式1. 交流电的电压与电流之间的关系：在纯电阻电路中，交流电的电压和电流之间满足欧姆定律，可以使用以下公式进行计算：U = I * R其中，U代表电压，I代表电流，R代表电阻。
2. 交流电功率的计算：在交流电路中，交流电功率的计算需要考虑到电压、电流以及电阻之间的相位关系。
交流电功率的计算公式如下：P = U * I * cos(θ)其中，P代表功率，U代表电压，I代表电流，θ代表电压和电流之间的相位差。
3. 交流电的频率和周期之间的关系：交流电的频率和周期之间存在着一定的关系，可以使用以下公式进行计算：f = 1 / T其中，f代表频率，T代表周期。
四、总结通过对交流电的基本概念、特点以及相关公式的介绍，我们可以更好地理解交流电的性质和运行原理。
在高三物理学习中，交流电是一个重要的知识点，掌握好这些知识对于理解电路和电器的运行机制非常重要。

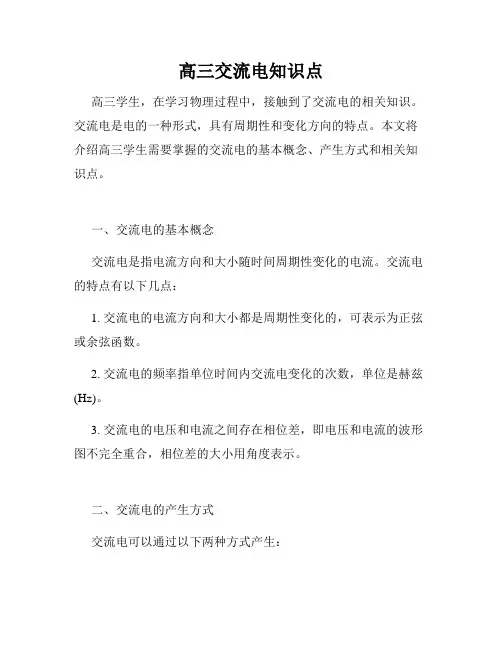

高三交流电知识点
高三交流电知识点高三学生，在学习物理过程中，接触到了交流电的相关知识。
交流电是电的一种形式，具有周期性和变化方向的特点。
本文将介绍高三学生需要掌握的交流电的基本概念、产生方式和相关知识点。
一、交流电的基本概念交流电是指电流方向和大小随时间周期性变化的电流。
交流电的特点有以下几点：1. 交流电的电流方向和大小都是周期性变化的，可表示为正弦或余弦函数。
2. 交流电的频率指单位时间内交流电变化的次数，单位是赫兹(Hz)。
3. 交流电的电压和电流之间存在相位差，即电压和电流的波形图不完全重合，相位差的大小用角度表示。
二、交流电的产生方式交流电可以通过以下两种方式产生：1. 交流发电机：交流发电机是一种将机械能转化为电能的装置。
它通过电磁感应的原理，利用转子和定子之间的相对运动，产生交流电。
2. 变压器：变压器是一种用来改变交流电电压的装置。
它由两个共享磁场的线圈组成，通过电磁感应的原理，将输入的交流电压改变为输出的交流电压。
三、交流电的相关知识点1. 交流电的表示方法：交流电可以使用正弦函数或复数的形式表示。
正弦函数形式中，交流电的表示为I=I0*sin(ωt+φ)，其中I表示电流，I0表示峰值电流，ω表示角频率，t表示时间，φ表示相位差。
复数形式中，交流电的表示为I=I0*e^(jωt)，其中e表示自然常数的底数，j表示虚数单位。
2. 交流电的电压和电流关系：交流电的电压和电流之间的关系可以通过阻抗、电流相位和功率因数来描述。
a. 阻抗：阻抗是指交流电中电压和电流之间的阻碍作用，用Z表示，单位是欧姆(Ω)。
阻抗包括电阻、电感和电容。
b. 电流相位：电流相位是指电流和电压之间的相位差。
当电流滞后于电压时，相位差为正；当电流超前于电压时，相位差为负。
c. 功率因数：功率因数描述了交流电中有用功率和总功率的比值。
功率因数为正表示电流与电压同相位，功率因数为负表示电流与电压反相位。
3. 交流电的电阻、电感和电容：a. 电阻：电阻是指电流通过导体时产生的阻碍作用，用R表示，单位是欧姆(Ω)。
高三物理交流电知识点总结
高三物理交流电知识点总结交流电是我们在物理学习中经常接触到的一个重要概念，它在我们的生活中扮演着重要的角色。
下面是对高三物理交流电知识点的总结。
一、交流电的定义和特点1. 交流电是指电流方向和大小随时间周期性变化的电流。
2. 交流电的周期是指电流波形的一次完整变化所需的时间。
3. 交流电的频率是指单位时间内交流电波形的变化次数。
4. 交流电的频率单位是赫兹（Hz）。
5. 交流电的波形可以是正弦波、方波、三角波等不同形态，但正弦波最为常见。
二、交流电的表示方法1. 交流电的表示可以使用波形图、矢量图和相量图等方式。
2. 波形图是通过纵坐标表示电压或电流的大小，横坐标表示时间的变化。
3. 矢量图是通过矢量表示电压或电流的大小和相位的差异。
4. 相量图是通过以矢量为基础的图形，表示交流电的振幅、相位等信息。
三、交流电的重要参数1. 振幅（Amplitude）：交流电的最大值，用大写字母表示，常用单位为伏特（V）。
2. 相位（Phase）：交流电波形的起点与参考点之间的时间差，表示角度差，常用单位为弧度（rad）。
3. 周期（Period）：交流电波形的一次完整变化所需的时间，用小写字母表示，常用单位为秒（s）。
4. 频率（Frequency）：单位时间内交流电波形的变化次数，用小写字母表示，常用单位为赫兹（Hz）。
四、交流电的方程式和公式1. 正弦波的表达式：I = I₀sin(ωt + φ) 或 V = V₀sin(ωt + φ)。
其中，I为电流，I₀为最大电流，V为电压，V₀为最大电压，ω为角频率，t为时间，φ为相位差。
2. 交流电的有效值：交流电的有效值为其正弦波的最大值的1/√2倍。
有效值公式：Irms = I₀/√2 或 Vrms = V₀/√2。
3. 交流电的功率公式：P = VIcosθ。
其中，P为功率，V为电压的有效值，I为电流的有效值，θ为电压和电流间的相位差。
五、交流电的应用1. 交流电在电力系统中传输和分配电能，用于家庭、工业、商业等各个领域的电力供应。
交流电知识点总结
交流电知识点总结一、交流电的产生及变化规律：（1）产生：强度和方向都随时间作周期性变化的电流叫交流电。
矩形线圈在匀强磁场中，绕垂直于匀强磁场的线圈的对称轴作匀速转动时，产生正弦（或余弦）交流电动势。
当外电路闭合时形成正弦（或余弦）交流电流。
（2）变化规律：①中性面：与磁感线垂直的平面叫中性面。
线圈平面位于中性面位置时，穿过线圈的磁通量最大，但磁通量变化率为零。
因此，感应电动势为零 。
当线圈平面匀速转到垂直于中性面的位置时，穿过线圈的磁通量虽然为零，但线圈平面内磁通量变化率最大。
因此，感应电动势值最大。
m NB S εω=②感应电动势瞬时值表达式：若从中性面开始，感应电动势的瞬时值表达式：sin m e t εω= 若从线圈平面从任意位置开始计时，则感应电动势瞬时值表达式为：sin()m e t εωϕ=+ ϕ为初始位置与中性面的夹角二、表征交流电的物理量：（1）瞬时值、最大值、有效值和平均值：交流电在任一时刻的值叫瞬时值。
瞬时值中最大的值叫最大值又称峰值。
交流电的有效值是根据电流的热效应规定的：让交流电和恒定直流分别通过同样阻值的电阻，如果二者热效应相等（即在相同时间内产生相等的热量）则此等效的直流电压，电流值叫做该交流电的电压，电流有效值。
正弦（或余弦）交流电电动势的有效值ε和最大值εm 的关系为：0.707m εε== 注意：通常交流电表测出的值就是交流电的有效值。
用电器上标明的额定值等都是指有效值。
用电器上说明的耐压值是指最大值。
交流电的平均值的计算方法和公式：e tϕ∆=∆ （2）周期、频率和角频率交流电完成一次周期性变化所需的时间叫周期。
以T 表示，单位是秒。
交流电在1秒内完成周期性变化的次数叫频率。
以f 表示，单位是赫兹。
周期和频率互为倒数，即T f =1。
我国市电频率为50赫兹，周期为0.02秒。
角频率ω：ωππ==22Tf 单位：弧度/秒 交流电的图象：e t m =εω·sin 图象如图5—3所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高中物理交流电总结知识要点：
1、交流电
交流电的产生和变化规律
公式
图象
表征交流电的物理量
最大值、瞬时值、有效值；
周期、频率
交流电能的传输——变压器——远距离送电
⎧
⎨
⎩
⎧
⎨
⎩
⎧
⎨
⎪
⎪
⎪⎪
⎩
⎪
⎪
⎪
⎪
2、基本要求：
（1）理解正弦交流电的产生及变化规律
①矩形线圈在匀强磁场中，从中性面开始旋转，在已知B、L、ω情况下，会写
出正弦交流电的函数表达式并画出它的图象。
②函数表达式与图象相互转换。
（2）识记交流电的物理量，最大值、瞬时值、有效值；周期、频率、角频率；
（3）理解变压器的工作原理及初级，次级线圈电压，电流匝数的关系。
理解远距离输电的特点。
（4）了解三相交流电的产生。
一、交流电的产生及变化规律：
1、产生：强度和方向都随时间作周期性变化的电流叫交流电。
矩形线圈在匀强磁场中，绕垂直于匀强磁场的线圈的对称轴作匀速转动时，如图5—1所示，产生正弦（或余弦）交流电动势。
当外电路闭合时形成正弦（或余弦）交流电流。
图5—1
2、变化规律：
（1）中性面：与磁力线垂直的平面叫中性面。
线圈平面位于中性面位置时，如图5—2（A）所示，穿过线圈的磁通量最大，
但磁通量变化率为零。
因此，感应电动势为零 。
图5—2
当线圈平面匀速转到垂直于中性面的位置时（即线圈平面与磁力线平行时）
如图5—2（C ）所示，穿过线圈的磁通量虽然为零，但线圈平面内磁通量变化率最大。
因此，感应电动势值最大。
εωm N B l v N B S ==2·······（伏） （N 为匝数）
（2）感应电动势瞬时值表达式：
若从中性面开始，感应电动势的瞬时值表达式：e t m =εω·sin （伏）如图
5—2（B ）所示。
感应电流瞬时值表达式：i I t m =·sin ω（安）
若从线圈平面与磁力线平行开始计时，则感应电动势瞬时值表达式为：e t m =εω·cos （伏）如图5—2（D ）所示。
感应电流瞬时值表达式：i I t m =·cos ω（安） 3、交流电的图象：
e t m =εω·sin 图象如图5—3所示。
e t m =εω·cos 图象如图5—4所示。
想一想：横坐标用t 如何画。
4、发电机：
发电机的基本组成：线圈（电枢）、磁极
种类旋转电枢式发电机转子——电枢定子——磁极旋转磁极式发电机转子——磁极定子——电枢⎧⎨⎩⎧⎨⎩⎧⎨⎪⎪⎩
⎪⎪
旋转磁极式发电机能产生高电压和较大电流。
输出功率可达几十万千瓦，所
以大多数发电机都是旋转磁极式的。
二、表征交流电的物理量： 1、瞬时值、最大值和有效值：
交流电在任一时刻的值叫瞬时值。
瞬时值中最大的值叫最大值又称峰值。
交流电的有效值是根据电流的热效应规定的：让交流电和恒定直流分别通过同样阻值的电阻，如果二者热效应相等（即在相同时间内产生相等的热量）则此等效的直流电压，电流值叫做该交流电的电压，电流有效值。
正弦（或余弦）交流电电动势的有效值ε和最大值εm 的关系为：
εεε==m m 2
0707 .
交流电压有效值U U m .=0707； 交流电流有效值I I m .=0707。
注意：通常交流电表测出的值就是交流电的有效值。
用电器上标明的额定值等都是指有效值。
用电器上说明的耐压值是指最大值。
2、周期、频率和角频率 交流电完成一次周期性变化所需的时间叫周期。
以T 表示，单位是秒。
交流电在1秒内完成周期性变化的次数叫频率。
以f 表示，单位是赫兹。
周期和频率互为倒数，即T f =1。
我国市电频率为50赫兹，周期为0.02秒。
角频率ω：ωπ
π==22T
f 单位：弧度/秒
三、三相交流电：
1、三个互成120︒的三个相同线圈，固定在同
一转轴上，在同一匀强磁场中作匀速转动，将产生三个交变电动势，所产生的电流叫做三相交流电。
由于这三个线圈是相同的，因此，它们将产生三个依次达到最大值的交变电动势。
相当于三个最大值和周期都相同的独立电源。
2、每个独立电源称作“一相”，虽然每相的
电动势的最大值和周期都相同，但是它们不能同时为零或者同时达到最大值。
由
于三个线圈的平面依次相差120︒角，它们到达零值和最大值的时间依次落后1
3
周
期。
如图5—5所示。
3、在实际应用中，三相发电机和负载并不用六条导线相连接，而是采用“Y ”和“∆”两种接法。
有兴趣的同学可以参阅必修本P116*部分内容。
四、变压器： 1、变压器是可以用来改变交流电压和电流的大小的设备。
理想变压器的效率为1，即输入功率等于输出功率。
对于原、副线圈各一组的变压器来说（如图5—6），原、副线圈上的电压与它们的匝数成正。
即 U U n n 121
2=
因为有U I U I 1122··=，因而通过原、副线圈的电流强度与它们的匝数成反比。
即 I I n
n 1221
=
注意：①对于副线圈有两组或两组以上的变压器来说，原、副线圈上的电压与它们的匝数成正比的规律仍然成立，但各副线圈的电流则应根据功率关系P P 入出=∑，去计算各线圈的电流强度，即U I U I U I 112233···……=++。
②当副线圈不接负载（外电路断开时）I 2=0，P 出=0，因此P I 入，==001。
③当副线圈所接负载增多时，由于通常负载多是并联使用，因此，总电阻减少，使I 2增大，输出功率增大，所以输入功率变大。
④因为P P 入出=，即U I U I 1122··=，所以变压器中高压线圈电流小，绕制的导线较细，低电压的线圈电流大，绕制的导线较粗。
⑤上述各公式中的I 、U 、P 均指有效值，不能用瞬时值。
2、远距离送电：
由于送电的导线有电阻，远距离送电时，线路上损失电能较多。
在输送的电功率和送电导线电阻一定的条件下，提高送电电压，减小送电电
流强度可以达到减少线路上电能损失的目的。
线路中电流强度I 和损失电功率计算式如下：
I P U P I R ==输
出损线·2
注意：送电导线上损失的电功率，不能用P U R 损出
线
=
2求，因为U 出不是全部降
落在导线上。
