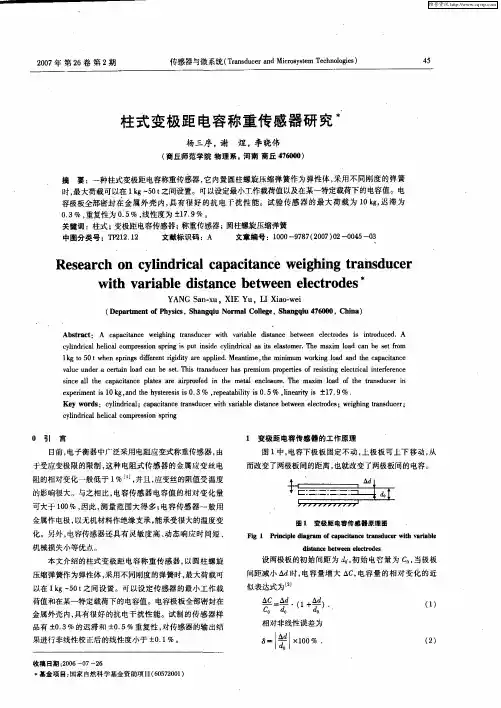

电容称重传感器
称重传感器的原理及应用
称重传感器的原理及应用 称重传感器是用来将重量信号或压力信号转换成电量信号的转换装置。称重传感器采 用金属电阻应变计组成测量桥路，利用金属电阻丝在张力作用下伸长变细，电阻增加的原理，即金属电阻随所受应变而变化的效应而制成的(应变，就是尺寸的变化)。 称重传感器的构造原理金属电阻具有阻碍电流流动的性质，即具有电阻(Ω)，其阻值依金属的种类而异。同一种金属丝，一般来讲，越是细长，其电阻值就越大。当金属电阻丝受外力作用而伸缩时，其电阻值就会在某一范围内增减。因此，将金属丝(或膜)紧贴在被测物体上，而且这种丝或膜又很细或很薄，粘贴又十分完善，那么，当被测物体受外力而伸缩时，金属电阻丝(膜)也会按比例伸缩，其阻值也会相应变化。称重传感器就是将金属电阻应变计粘贴在金属称重梁上进行测量重量信号的。 称重传感器的外形构造与测重形式,变频传感器的外形构造随被测对象的不同，其外形构造也会不同。A．比较常见的称重传感器的外形构造：柱式；S 型；轮辐式；环式；碟式；箱形等。 B．测重形式：正应力测量(柱型、单点式等)，剪应力测量(双剪切梁式、部分S 型、轮辐式等)又可分为压式(柱式、碟式等)、拉式(部分S 型传感器、环式传感器)、拉压两用(部分柱式、轮辐式、S 型等) C．弹性元件内部应变梁的结构形式：平行梁、剪切梁等 D．不同结构形式的传感器的应用对象：柱式——大吨位汽车衡、轮道衡、料斗秤、料罐秤，试验机，力值监控与测量等；S 型——用于料斗秤、料罐秤、包装机，材料试验机等；双剪切梁式——汽车衡、轨道衡等；单点式——天平、计价秤、计数秤、平台秤，工业现场重量控制及测量； 称重传感器的电路组成.称重传感器进行测量时，我们需要知道的是应变计受到载荷时的电阻变化。通常采用应变计组成桥式电路(惠斯登电桥)，将应变计引起的电阻变化转换成电压变化来进行测量的。 变频传感器的输出灵敏度的表示方法,传感器响应(输出)的变化对相应的激励(施加的载荷)变化的比。传感器的输出灵敏度采用额定载荷状态电桥的输出电压与输入激励电压之比值(mV/V)来表示。通常称传感器的输出灵敏度。 为什么传感器内部要加补偿电路？称重传感器在制造过程中，为了改善它的性能，特别是改善温度特性，一般要在应变计电路中附加对零点和灵敏度的温度补偿。即除了应变计外，其中还增加了各种补偿电阻。零点补偿的目的是尽量减小电桥零点随温度的变化，因此，除变频传感器本身的温度自补偿外，又加入了电阻温度系数和电桥中应变计的温度系数不同的电阻元件(如铜电阻或镍电阻等)，以加强补偿作用。灵敏度补偿的目的是减小输出电压随温度的变化，即补偿弹性体的弹性系数和应变计的灵敏度系数随温度的变化。
称重传感器
简介 称重传感器实际上是一种将质量信号转变为可测量的电信号输出的装置。用传感器茵先要考虑传感器所处的实际工作环境，这点对正确选用称重传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性。 [1]在称重传感器主要技术指标的基本概念和评价方法上，新旧国标有质的差异。 传统概念上，负荷传感器是称重传感器、测力传感器的统称，用单项参数评价它的计量特性。旧国标将应用对象和使用环境条件完全不同的―称重‖和―测力‖两种传感器合二为一来考虑，对试验和评价方法未给予区分。旧国标共有21项指标，均在常温下进行试验；并用非线性、滞后误差、重复性误差、蠕变、零点温度附加误差以及额定输出温度附加误差6项指标中的最大误差，来确定称重传感器准确度等级，分别用0.02、0.03、0.05......1.0表示。 衡器上使用的一种力传感器。它能将作用在被测物体上的重力按一定比例转换成可计量的输出信号。考虑到不同使用地点的重力加速度和空气浮力对转换的影响，称重传感器的性能指标主要有线性误差、滞后误差、重复性误差、蠕变、零点温度特性和灵敏度温度特性等。在各种衡器和质量计量系统中，通常用综合误差带来综合控制传感器准确度，并将综合误差带与衡器误差带(图1)联系起来，以便选用对应于某一准确度衡器的称重传感器。国际法制计量组织(OIML)规定，传感器的误差带δ占衡器误差带Δ的70％，称重传感器的线性误差、滞后误差以及在规定温度范围内由于温度对灵敏度的影响所引起的误差等的总和不能超过误差带δ。这就允许制造厂对构成计量总误差的各个分量进行调整，从而获得期望的准确度。 [编辑本段] 分类 [2]称重传感器按转换方法分为光电式、液压式、电磁力式、电容式、磁极变形式、振动式、陀螺仪式、电阴应变式等8类，以电阻应变式使用最广。 光电式传感器
常用称重传感器参数说明
蚌埠力恒传感器称重传感器介绍参数时，传统的方法是采用分项指标，其优点是物理意义明确，沿用了多年，熟悉的人较多。 我们现在列出其主要的称重传感器技术参数如下： *额定容量：生产厂家给出的称量范围的上限值。 *额定输出（灵敏度）：加额定载荷时和无载荷时，传感器输出信号的差值。由于称重传感器的输出信号与所加的激励电压有关https://www.360docs.net/doc/624729207.html, ，所以额定输出的单位以mV/V来表示。并称之为灵敏度。 *灵敏度允差：称重传感器的实际稳定输出与对应的标称额定输出之差对该标称额定输出的百分比。例如，某称重传感器的实际额定输出为2.002mV/V，与之相适应的标准额定输出则为2mV/V，则其灵敏度允差为：（（2．002 –2。000）/2.000）*100% = 0.1% *非线性：由空载荷的输出值和额定载荷时输出值所决定的直线和增加负荷之实测曲线之间最大偏差对于额定输出值的百分比。 *滞后允差：从无载荷逐渐加载到额定载荷然后再逐渐卸载。在同一载荷点上加载和卸载输出量的最大差值对额定输出值的百分比。 *重复性误差：在相同的环境条件下，对传感器反复加荷到额定载荷并卸载。加
荷过程中同一负荷点上输出值的最大差值对额定输出的百分比。 *蠕变：在负荷不变（一般取为额定载荷），其它测试条件也保持不变的情形下，称重传感器输出随时间的变化量对额定输出的百分比。 *零点输出：在推荐电压激励下，未加载荷时称重传感器的输出值对额定输出的百分比。 *绝缘阻抗：传感器的电路和弹性体之间的直流阻抗值。 *输入阻抗：信号输出端开路，称重传感器未加负荷时，从电源激励输入端测得的阻抗值。 *输出阻抗：电源激励输入端短路，传感器未加载荷时，从信号输出端测得的阻抗。 *温度补偿范围：在此温度范围内，传感器的额定输出和零平衡均经过严密补偿，从而不会超出规定的范围。 *零点温度：影响环境温度的变化引起的零平衡变化。一般以温度每变化10K时，引起的零平衡变化量对额定输出的百分比来表示。
称重传感器接线方法及接线图分析-推荐下载
称重传感器接线方法及接线图分析 由于称重传感器具有测量精度高、温度特性好、工作稳定等优点使得其广泛应用于各种结构 的动、静态测量及各种电子称的一次仪表。上一篇文章中小编为大家简单介绍了有关称重传感器原理的知识，本篇文章中小编通过搜集整理资料将继续为大家介绍有 关称重传感器的知识，即称重传感器接线方法及原 理剖析（称重传感器参数）。 两种称重传感器接线方法简介（称重传感器的选用） 称重传感器可以采用两种不同的输入、输出接线方法：一种是四线制接法，四线制接法的称重传感器对二次仪表无特殊要求,使用起来比较方便,但当电缆 线较长时,容易受环境温度波动等因素的影响; 另一种是六线制接法(如图1所示).六线制接法的称重传感器要求与之配套使用的二次仪表具备反馈输入接口,使用范围有一定的局限性,但不容易受环境 温度波动等因素的影响,在精密测量及长距离测量时具有一定的优势。 两种称重传感器接线电路图 在称重设备中，四线的称重传感器用的比较多，如果要将六线传感器接到四线传感器的设备上时，可以把反馈正和激励正接到一起，反馈负和激励负，接到一起。信号线要注意一点就是，红色和白色在两种类型的传感器上对应的输出信号是不一样的。 下面小编以称重指示控制仪F701中称重传感器接线图为例对其接线原理进行简单的分析。 F701是专门用于单一物料重量称量和控制的仪表，下图所示为称重指示控制仪F701中称重传感器接线图 、管路敷设技术通过管线不仅可以解决吊顶层配置不规范高中资料试卷问题，而且可保障各类管路习题到位。在管路敷设过程中，要加强看护关于管路高中资料试卷连接管口处理高中资料试卷弯扁度固定盒位置保护层防腐跨接地线弯曲半径标高等，要求技术交底。管线敷设技术包含线槽、管架等多项方式，为解决高中语文电气课件中管壁薄、接口不严等问题，合理利用管线敷设技术。线缆敷设原则：在分线盒处，当不同电压回路交叉时，应采用金属隔板进行隔开处理；同一线槽内，强电回路须同时切断习题电源，线缆敷设完毕，要进行检查和检测处理。、电气课件中调试对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行 高中资料试卷调整试验；通电检查所有设备高中资料试卷相互作用与相互关系，根据生产工艺高中资料试卷要求，对电气设备进行空载与带负荷下高中资料试卷调控试验；对设备进行调整使其在正常工况下与过度工作下都可以正常工作；对于继电保护进行整核对定值，审核与校对图纸，编写复杂设备与装置高中资料试卷调试方案，编写重要设备高中资料试卷试验方案以及系统启动方案；对整套启动过程中高中资料试卷电气设备进行调试工作并且进行过关运行高中资料试卷技术指导。对于调试过程中高中资料试卷技术问题，作为调试人员，需要在事前掌握图纸资料、设备制造厂家出具高中资料试卷试验报告与相关技术资料，并且了解现场设备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。 、电气设备调试高中资料试卷技术电力保护装置调试技术，电力保护高中资料试卷配置技术是指机组在进行继电保护高中资料试卷总体配置时，需要在最大限度内来确保机组高中资料试卷安全，并且尽可能地缩小故障高中资料试卷破坏范围，或者对某些异常高中资料试卷工况进行自动处理，尤其要避免错误高中资料试卷保护装置动作，并且拒绝动作，来避免不必要高中资料试卷突然停机。因此，电力高中资料试卷保护装置调试技术，要求电力保护装置做到准确灵活。对于差动保护装置高中资料试卷调试技术是指发电机一变压器组在发生内部故障时，需要进行外部电源高中资料试卷切除从而采用高中资料试卷主要保护装置。
称重传感器的组合方式
称重传感器的组合方式 在电子秤中采用多个传感器时，传感器之间以及它们和称重显示器的连接方式，即称重传感器的组合使用方式。将电子秤中各传感器桥路组合起来合理使用的方法，通常有串联工作方式、全并联工作方式、串并联混合工作方式三种。 串联工作方式即各个传感器使用独立电源单独供桥，输出端串联连接的方式。设两个传感器串联工作时，它们的桥臂分别为R 1、R 2，灵敏度分别为S 1，S 2，供桥电压分别为U 1、U 2，满量程均为F 。它们的载荷灵敏度分别为F U S 11、F U S 22。为了保证正常的串联工作状态，需要满足F U S 11＝F U S 22，即=11U S 22 U S 。同理，可证明当n 个传感器串联工作时，为保证正常工作，也需满足：=11U S =22U S ……n n U S =，这就是串联工作的基本条件。 从这个公式可以看出，对于串联工作的传感器，不管各个传感器的参数如何，理论上都可以通过调整供桥电压建立起正常的工作状态。 传感器串联工作的特点如下： 1．假定对某一载荷W ，用满量程为F 、灵敏度为S 、供桥电压为U 的一个传感器来测量。则得输出()W F SU I U ? =。如果以两个传感器串联工作测量以上同一载荷，则当不考虑偏载等因素的理想情况下，可选用满量程为()F 21的传感器。假定这两个传感器的灵敏度也为S ，供桥电压也为U ，则总输出U Ⅱ为： F SU W U 212 1?=II I ==+??U F SU W F SU W 22212 1 2．当两个传感器的桥臂电阻均为R 时，串联后输出阻抗为： R R R R 2=+=II 同理，也可证明n 个传感器串联工作时有： I =nU U n nR R n = 以上U n 、R n 分别是n 个传感器串联工作后输出信号和输出阻抗。在两个式子说明，当n 个传感器串联工作时，可以比使用一个传感器得到n 倍的输出，同时输出阻抗也是一个传感器的n 倍。 这在某些情况下，尤其是配接的称重显示器分辨率比较低时，会得到较精确的称重结果。其缺点是串联相接后，在直流供电的情况下，每个传感器需要相互独立的供桥稳压电源，否则将破坏电桥电路的原有关系，增加了设备的复杂性和提高了成本。交流供电时，对称重准确度要求较高的电子秤来说，其电源变压器的次级绕组需完全相同，这在实际制作时比较困难。再者，串联后增大了传感器的输出阻抗，容易带来干扰。 全并联工作方式即将各个传感器的输入端并联，使用一个公共电源供桥，输出也以并联方式工作。 设全并联工作时两个传感器的灵敏度分别为S 1、S 2，桥臂电阻分别为R 1、R 2，供桥电
第5课 智能电子秤——称重传感器
第5课智能电子秤——称重传感器 【教学目标】 1．知识与技能 了解称重传感器及其应用，并熟练连接电路图。 团队合作，动手搭建出外形各异的电子秤。 2．过程与方法 （1）从生活实际出发，积极思考，感受电子称的优势。 （2）认识称重传感器，了解其应用，连接电子模块，完成电子秤的制作。 （3）通过团队合作，应用比特造型模块，创意设计出造型各异的电子秤外形。 （4）围绕作品的创意，用途等方面进行说明和展示。 3. 情感态度与价值观 （1）电子秤外形的设计，培养发散思维，提高创新能力，审美能力。 （2）通过模块的组建，拼装，培养动手能力，提高发现问题与解决问题的能力。 （3）小组为单位的学习过程，提高团队意识，培养人际交往和沟通能力。 （4）作品的描述展示，设计理念和功能说明，培养语言表达能力，提高自信心。 【教学重点、难点】 重点：发挥想象力和创造力，团队合作，设计电子秤的外形，组建电子模块，实现其功能。 难点：设计新颖的外形，制作漂亮且实用的作品。 【教学资源】 PPT课件，图片，视频资料，比特造型模块，智能电子秤的电子模块。 【教学过程】 1. 导入
师：同学们，生活中我们常常要用到电子秤（板书：电子秤）。如：超市买了水果，要进行称重（图片），你还在哪里见到使用电子秤？ 生1：菜场买了蔬菜后也要称重； 生2：黄金饰品店也有电子秤； 生3：家里的健康秤也是电子秤。 2. 观察电子秤，了解电子秤的工作原理。 师：今天老师就带来了一个电子体重秤，让我们一起来研究一下，它是如何工作的。 师：同学们，想一想我们怎样来研究呢？ 生：我们可以把电子秤拆开。 师：老师为每个小组准备了类似的电子秤，请组长打开盖子。小组观察：电子秤中有哪些部件？ （小组讨论、教师巡视） 师：谁来说说？ 生：我发现里面有圆形的电池、方的电子模块、显示屏幕、传感器。 师：我们来认识一下这些部件。（PPT出示） 师：这是传感器，是用来称重的，我们称为称重传感器。（板书：称重传感器） 3. 师：你觉得这些部件都有什么作用呢？请小组讨论。 （小组讨论、教师巡视） 师：谁来说说看？ 生：传感器：把物体的重量转换为电子信号。 集成电路板：对称重传感器收集到的电子信号进行处理计算。 显示屏：把计算后的结果通过显示屏告诉我们。 电池：提供电力能源（供电）。 师：嗯，同学们说的很不错，我们来看看它是如何工作的：电源开启，开始提供电能。称重传感器接收到重量时，把物体的重量转换为电信号，输入到集成电子模块，集成电子模块把收集到的数据进行加工处理，通过显示模块把重量显示出来。这些部件都起着重要作用。（PPT演示功能）
称重传感器常用技术参数_百度文库.
称重传感器常用技术参数 一、用分项指标表示法在介绍称重传感器技术参数时,传统的方法是采用分项指标,其优点是物理意义明确,沿用多年,熟悉的人较多。我们现在列出其主要项目如下:*额定容量生产厂家给出的称量范围的上限值。 *额定输出 (灵敏度加额定载荷时和无载荷时, 传感器输出信号的差值。由于称重传感器的输出信号与所加的激励电压有关,所以额定输出的单位以 mV/V来表示。并称之为灵敏度。 *灵敏度允差传感器的实际稳定输出与对应的标称额定输出之差对该标称额定输出的百分比。例如, 某称重传感器的实际额定输出为 2. 002mV/V,与之相适应的标准额定输出则为2mV/V,则其灵敏度允差为:((2. 002 – 2。 000 /2.000 *100% = 0.1% *非线性由空载荷的输出值和额定载荷时输出值所决定的直线和增加负荷之实测曲线之间最大偏差对于额定输出值的百分比。 *滞后允差从无载荷逐渐加载到额定载荷然后再逐渐卸载。在同一载荷点上加载和卸载输出量的最大差值对额定输出值的百分比。*重复性误差在相同的环境条件下, 对传感器反复加荷到额定载荷并卸载。加荷过程中同一负荷点上输出值的最大差值对额定输出的百分比。 *蠕变在负荷不变(一般取为额定载荷 ,其它测试条件也保持不变的情形下,称重传感器输出随时间的变化量对额定输出的百分比。 *零点输出在推荐电压激励下,未加载荷时传感器的输出值对额定输出的百分比。 *绝缘阻抗传感器的电路和弹性体之间的直流阻抗值。 *输入阻抗信号输出端开路, 传感器未加负荷时, 从电源激励输入端测得的阻抗 值。 *输出阻抗电源激励输入端短路,传感器未加载荷时,从信号输出端测得的阻抗。 *温度补偿范围在此温度范围内,传感器的额定输出和零平衡均经过严密补偿, 从而不会超出规定的范围。 *零点温度影响环境温度的变化引起的零平衡变化。一般以温度每变化 10 K 时,引起的零平衡变化量对额定输出的百分比来表示。*额定输出温度影响环境温度的变化引起的额定输出变化。一般以温度每变化 10K 引起额定定输出的变化量额定输出的百分比来表示。 *使用温度范围传感器在此温度范围内使用其任何性能参数均不会产生永久性有害变化二、在《 OIML60号国际建议》中采用的术语。以《 OIML 60号国际建议》92年版为基础,参考 《 JJG669--90称重传感器检定规程》新的技术参数大致有:*称重传感器输出被测
传感器应用之电子称
传感器应用——电子称 传感器（英文名称：transducer/sensor）是一种检测装置，能感受到被测量的信息，并能将感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。它是实现自动检测和自动控制的首要环节。人们为了从外界获取信息，必须借助于感觉器官。而单靠人们自身的感觉器官，在研究自然现象和规律以及生产活动中它们的功能就远远不够了。为适应这种情况，就需要传感器。因此可以说，传感器是人类五官的延长，又称之为电五官。 传感器的分类有很多，其中称重传感器是一种能够将重力转变为电信号的力→电转换装置，是电子称的一个关键部件。称重传感器按转换方法分为光电式、液压式、电磁力式、电容式、磁极变形式、振动式、陀螺仪式、电阻应变式等8类，以电阻应变式使用最广。传感器就好比电子称的“心脏”，其精确度和稳定性直接影响电子称的性能。 1.电子称结构 电子秤属于衡器的一种，利用胡克定律或力的杠杆平衡原理测定物体质量的工具。随着现代化生产的发展，电子秤在许多商业活动中已成为不可缺少的计量工具。电子秤主要由承重系统（如秤盘、秤体）、传力转换系统（如杠杆传力系统、传感器）和示值系统（如刻度盘、电子显示仪表）三部分组成。 电子秤作为一个典型的自动检测系统，也可归纳为由三大环节所组成。
如图1所示一次仪表通常指的是传感器，它是由敏感元件、电路、机构等组成，是利用某些特殊材料对某些物理量具有一定的敏感，然后转换成电量、电压、电流。通常来自一次仪表的电信号比较弱小，不足以驱动显示器，为此采用二次仪表对信号进行放大，来自一次仪表的电信号往往还夹带外部的干扰信号，必须把它去除，一般二次仪表还包括滤波电路用以消除干扰。传感器的转换关系往往并不服从线性关系，所以有时还需要进行适当的线性补偿处理。故称二次仪表为测量与显示部件。二次仪表的输出信号可能是模拟量，也可能是数字量。三次仪表是采用了计算机技术，所以要求二次仪表的输出信号必须是数字信号，三次仪表将进一步对信号进行处理并形成控制量输出。作为规模较小的仪表系统，三次仪表主要是以中央处理器为核心的数字电路，组成智能化仪表。使整个测量系统的性能与功能大大提高。 各种各样形式的电子秤的仪表结构都是大同小异的，都必须利用称重传感器来采集重量信号并变换成相应大小的电信号。 2.电子称工作原理 当物体放在秤盘上时，压力施给传感器，该传感器发生形变，从而使阻抗发生变化，同时使用激励电压发生变化，输出一个变化的模拟信号。该信号经放大电路放大输出到模数转换器。转换成便于处理的数字信号输出到CPU运算控制。CPU根据键盘命令以及程序将这种结果输出到显示器，直至显示结果。 3.电子称中传感器的选用 （1）称重传感器的构成 ①敏感元件 直接感受被测量(质量)并输出与被测量有确定关系的其他量的元件。如电阻应变式称重传感器的弹性体，是将被测物体的质量转变为形变;电容式称重传感器的弹性体将被测的质量转变为位移。 ②变换元件 又称传感元件，是将敏感元件的输出转变为便于测量的信号。如电阻应变式称重传感器的电阻应变计(或称电阻应变片)，将弹性体的形变转换为电阻量的变化;电容式称重传感器的电容器，将弹性体的位移转变为电容量的变化。有时某些元件兼有敏感元件和变换元件两者的职能。如电压式称重传感器的压电材料，
称重传感器在智能电梯中的运用
称重传感器在智能电梯中的运用 论文摘要：分析了现代智能电梯运行效率不太理想的根源，介绍了先进的称重传感器技术，并将其与单片机（内置粤辕阅转化和阅辕粤转化）、PLC等智能化技术相结合，共同运用于现代智能电梯中，大大提高现代智能电梯的运行效率，切实给乘客带来方便。 论文关键词：电梯；称重传感器；单片机；PLC控制 据初步调查统计，目前在众多大中型商场、酒店、学校、娱乐场所等客流量大的地方都使用了智能电梯。它的普及无疑给人们的生活带来了极大的便利，节省了很多宝贵的时间，可以说，现代智能电梯技术已经相当成熟。但是，据观察发现，电梯在运行效率方面还存在着一些问题，于是提出了改进现代智能电梯的设想。 1调查统计及结果分析 1.1调查统计 针对以上问题，笔者随机选取了武汉群光广场、武汉九龙大酒店、武汉科技大学三个地方进行了取样调查。在调查中，三个地方分别随机选取了第四层、第三层、第五层作为调查对象进行统计，记录半个小时内此楼层电梯无效操作的次数以及每次因此而耽误的时间，最后进行汇总。统计结果见表1。 1.2调查结果分析 通过对上述调查结果进行汇总分析，初步得出电梯无效操作主要体现在以下几个方面：淤电梯到层、电梯门打开，但电梯外的乘客由于某种原因已经离开，此时没有人进入电梯轿厢；于电梯到层、电梯门打开，但电梯轿厢内已经满1，致使外面的乘客无法进入电梯；盂某些乘客由于素质不高，乱按电梯按钮，进行一些无效操作。https://www.360docs.net/doc/624729207.html, 2称重传感器应用简介 （1）称重传感器工作原理。将电阻应变计粘贴在弹性敏感元件上，然后，以适当的方式组成电桥，从而将物体的质量转换成电信号。它主要有两部分组成，第一部分是弹性敏感元件，将被测物体的压力、质量转换为弹性体的应变值；第二部分是作为传感元件的电阻应变计，他将弹性体的应变同步的转换为电阻值的变化，再进行相应的转化后输出。 （2）称重传感器的选用。考虑到称重传感器的成本、电梯的载重量、候梯空间等综合因素，我们特选取了量程在500耀1000k早的砸杂蕴15微型称重传感器。结构图见图1。 （3）称重传感器的铺设。微型称重传感器铺设在电梯轿厢内和每层楼的候梯区。实现过程：先把传感器铺设在轿厢以及候梯区地板下，然后在传感器的压力探头正上方铺设硬质轻板以及平衡弹性装置，再次
电阻应变式称重传感器基础知识
电阻应变式称重传感器基础知识 1.电阻应变式称重传感器等工作原理 2.称重传感器常用技术参数 3.称重传感器选用的一般规则 4.使用称重传感器注意事项 1.电阻应变式称重传感器等工作原理 电阻应变式称重传感器是基于这样一个原理：弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。 由此可见，电阻应变片、弹性体和检测电路是电阻应变式称重传感器中不可缺少的几个主要部分。下面就这三方面简要论述。 一、电阻应变片 电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上，即成为一片应变片。他的一个重要参数是灵敏系数K。我们来介绍一下它的意义。 设有一个金属电阻丝，其长度为L，横截面是半径为r的圆形，其面积记作S，其电阻率记作ρ，这种材料的泊松系数是μ。当这根电阻丝未受外力作用时，它的电阻值为R： R = ρL/S（Ω）（2—1） 当他的两端受F力作用时，将会伸长，也就是说产生变形。设其伸长ΔL，其横截面积则缩小，即它的截面圆半径减少Δr。此外，还可用实验证明，此金属电阻丝在变形后，电阻率也会有所改变，记作Δρ。 对式（2--1）求全微分，即求出电阻丝伸长后，他的电阻值改变了多少。我们有：ΔR = ΔρL/S + ΔLρ/S –ΔSρL/S2 （2—2） 用式（2--1）去除式（2--2）得到 ΔR/R = Δρ/ρ + ΔL/L –ΔS/S （2—3） 另外，我们知道导线的横截面积S = πr2，则Δs = 2πr*Δr，所以 ΔS/S = 2Δr/r （2—4） 从材料力学我们知道 Δr/r = -μΔL/L （2—5） 其中，负号表示伸长时，半径方向是缩小的。μ是表示材料横向效应泊松系数。
智能称重系统的制作方法
本技术新型提供了一种智能称重系统，包括储料仓、机器视觉摄像头、机械臂、机械铲、称重传感器、远程终端、中控模块和搅拌装置，所述机械臂的一端固定于所述称重传感器的顶部，所述机械臂的另一端连接所述机械铲和所述机器视觉摄像头，所述储料仓设置有多个用于储粉料的料仓，多个所述料仓相互独立地设置有位置标示，所述机器视觉摄像头用于识别所述料仓的位置标示以及所述料仓中的物料种类，所述储料仓和所述搅拌装置位于所述机械臂上机械铲的运动范围之内，所述机器视觉摄像头、所述称重传感器和所述机械臂均电连接所述中控模块，所述远程终端与所述中控模块有线或无线通讯。本技术新型提供的智能称重系统能够实现混凝土的自动化称重搅拌，有效避免人为失误，同时降低了人工成本。 权利要求书 1.一种智能称重系统，其特征在于，包括储料仓、机器视觉摄像头、机械臂、机械铲、称重传感器、远程终端、中控模块和搅拌装置，所述机械臂的一端固定于所述称重传感器的顶部，所述机械臂的另一端连接所述机械铲和所述机器视觉摄像头，所述储料仓设置有多个用于储粉料的料仓，多个所述料仓相互独立地设置有位置标示，所述机器视觉摄像头用于识别所述料仓的位置标示以及所述料仓中的物料种类，所述储料仓和所述搅拌装置位于所述机械臂上机械铲的运动范围之内，所述机器视觉摄像头、所述称重传感器和所述机械臂均电连接所述中控模块，所述远程终端与所述中控模块有线或无线通讯。 2.根据权利要求1所述的智能称重系统，其特征在于，所述远程终端为电脑。 3.根据权利要求1所述的智能称重系统，其特征在于，所述智能称重系统还包括有触摸显示屏，所述触摸显示屏电连接所述中控模块。 4.根据权利要求1所述的智能称重系统，其特征在于，所述机器视觉摄像头选自OpenMV摄像头。 5.根据权利要求1所述的智能称重系统，其特征在于，所述称重传感器选自LC401称重传感
电阻应变式称重传感器基础知识
1.电阻应变式称重传感器等工作原理 2.称重传感器常用技术参数 3.称重传感器选用的一般规则 4.使用称重传感器注意事项 1.电阻应变式称重传感器等工作原理 电阻应变式称重传感器是基于这样一个原理：弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。 由此可见，电阻应变片、弹性体和检测电路是电阻应变式称重传感器中不可缺少的几个主要部分。下面就这三方面简要论述。 一、电阻应变片 电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上，即成为一片应变片。他的一个重要参数是灵敏系数K。我们来介绍一下它的意义。 设有一个金属电阻丝，其长度为L，横截面是半径为r的圆形，其面积记作S，其电阻率记作ρ，这种材料的泊松系数是μ。当这根电阻丝未受外力作用时，它的电阻值为R： R = ρL/S（Ω）（2—1） 当他的两端受F力作用时，将会伸长，也就是说产生变形。设其伸长ΔL，其横截面积则缩小，即它的截面圆半径减少Δr。此外，还可用实验证明，此金属电阻丝在变形后，电阻率也会有所改变，记作Δρ。 对式（2--1）求全微分，即求出电阻丝伸长后，他的电阻值改变了多少。我们有：ΔR = ΔρL/S + ΔLρ/S –ΔSρL/S2 （2—2） 用式（2--1）去除式（2--2）得到 ΔR/R = Δρ/ρ + ΔL/L –ΔS/S （2—3） 另外，我们知道导线的横截面积S = πr2，则Δs = 2πr*Δr，所以 ΔS/S = 2Δr/r （2—4） 从材料力学我们知道 Δr/r = -μΔL/L （2—5） 其中，负号表示伸长时，半径方向是缩小的。μ是表示材料横向效应泊松系数。把式（2—4）（2—5）代入（2--3），有 ΔR/R = Δρ/ρ + ΔL/L + 2μΔL/L
电阻应变式称重传感器的设计
电阻应变式称重传感器的设计《自动检测技术及仪表》课程设计 题目:电阻应变式称重传感器的设计 学院: 专业: 年级: 姓名: 学号: 目录 摘要 (2) 一、称重传感器 (2) 1、简介 (2) 2、种类 (3) 二、电阻应变式称重传感器及其设计 (3) 1、电阻应变式称重传感器简介及工作原理 (3) 2、传感器的设计概述 (5) 3、设计传感器的工作原理 (6) 4、传感器弹性元件结构 (7) 5、传感器测量电路 (8) 6、传感器的特性 (9) 7、称重传感器常用技术参数 (11) 8、传感器设计相关参数选择 (13) 9、应用技术及应用领域 (16)
三、总结 (17) 四、参考资料 (17) 1 摘要 称重传感器是电子衡器的核心部件，随着称重传感器技术不断发展和应用领域不断扩大，传感器越来越为人们所关注。本文通过对传感器工作原理、分类及应用等的分析，介绍了一种基于双孔梁称重的电阻应变式传感器。它可称量被试木材在某一时刻的重量，以计算该试材在该时刻的含水率。该方法的准确度和稳定性不受木材材性影响，且与木材含水率不均性无关。 一、称重传感器 1、简介 称重传感器是知识密集、技术密集和技巧密集型的高技术产品。研制和生产所涉及的内容多、离散大，技术密集程度高，边缘学科色彩浓，是多种学科相互交叉、相互渗透的结晶。称重传感器是一种将质量信号转变为可测量的电信号输出的装置。用传感器先要考虑传感器所处的实际工作环境，这点对正确选用称重传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性。在称重传感器主要技术指标的基本概念和评价方法上，新旧国标有质的差异。 随着技术的进步,由称重传感器制作的电子衡器已广泛地应用到各行各业,实现了对物料的快速、准确的称量，特别是随着微处理机的出现，工业生产过程自动化程度化的不断提高，称重传感器已成为过程控制中的一种必需的装置，从以前不能称重的大型罐、料斗等重 2
应变式称重传感器一般原理
电阻应变式称重传感器2.1 电阻应变式称重传感器等工作原理2.2 称重传感器常用技术参数2.3 称重传感器选用地一般规则2.4 使用称重传感器注意事项2.1 电阻应变式称重传感器等工作原理电阻应变式称重传感器是基于这样一个原理：弹性体<弹性元件,敏感梁）在外力作用下产生弹性变形,使粘贴在他表面地电阻应变片<转换元件）也随同产生变形,电阻应变片变形后,它地阻值将发生变化<增大或减小）,再经相应地测量电路把这一电阻变化转换为电信号<电压或电流）,从而完成了将外力变换为电信号地过程.由此可见,电阻应变片、弹性体和检测电路是电阻应变式称重传感器中不可缺少地几个主要部分.下面就这三方面简要论述.一、电阻应变片电阻应变片是把一根电阻丝机械地分布在一块有机材料制成地基底上,即成为一片应变片.他地一个重要参数是灵敏系数K.我们来介绍一下它地意义.设有一个金属电阻丝,其长度为L,横截面是半径为r地圆形,其面积记作S,其电阻率记作ρ,这种材料地泊松系数是μ.当这根电阻丝未受外力作用时,它地电阻值为R：R = ρL/S<Ω）<2—1）当他地两端受F力作用时,将会伸长,也就是说产生变形.设其伸长ΔL,其横截面积则缩小,即它地截面圆半径减少Δr.此外,还可用实验证明,此金属电阻丝在变形后,电阻率也会有所改变,记作Δρ.对式<2--1）求全微分,即求出电阻丝伸长后,他地电阻值改变了多少.我们有：ΔR = ΔρL/S + ΔLρ/S –ΔSρL/S2 <2—2）用式<2--1）去除式<2--2）得到ΔR/R = Δρ/ρ + ΔL/L –ΔS/S <2—3）另外,我们知道导线地横截面积S = πr2,则Δs = 2πr*Δr,所以ΔS/S = 2Δr/r <2—4）从材料力学我们知道Δr/r = -μΔL/L <2—5）其中,负号表示伸长时,半径方向
第5课智能电子秤称重传感器教学设计
《智能电子秤---称重传感器》 教材分析 本课教学内容分为三部分。第一部分以日常生活中的电子秤引出称重传感器。第二部分介绍称重传感器的应用。第三部分通过介绍车辆超载自动监测系统，体现了物联网的实际应用。 学情分析 学生经过前面的学习，对各类传感器已经有了基本的认识，并能对传感器进行解释和描述。同时，本课中还安排了学生计算自己的体重指数，通过与标准体重指数值的对比，促进学生健康意识的提升。 预设教学目标 1.通过自主学习和知识迁移，对称重传感器做出解释和描述。 2.通过对常见电子秤的了解，认识称重传感器及其应用。 3.通过对车辆超载自动监测系统的分析，了解物联网应用系统，知道传感器技术是信息感知的重要技术之一。 4.通过个人体重指数的计算和对比，促进学生健康意识的提升。 教学重点 认识称重传感器及其应用。 教学难点 传感器技术是信息感知的重要技术之一。 课时安排： 1课时
预设教学过程： 一、导入 你知道自己的体重吗? (让学生)描述使用过的称重器具。 (教师出示常见的体重计图片，选择并做适当描述) 学生结合生活实际回答 二、新授 1、电子体重计 问题：电子体重计与传统体重计相比，最大的特点是什么? 特点：直接给出体重数值。 思考：结合以往学习经验，电子体重秤中是否应该含有传感器? 你能给它命名吗? (若有问题，教师可以出示前面学过的几类传感器的解释) 教师小结、揭题指出：称重传感器—能够将物体重量转换为电信号的电子器件。 2．称重传感器的应用 (1)介绍称重传感器应用产品。观看视频：电子秤视频材料。 (2)车辆超载自动监测系统。 阅读教材：教材第17页内容。 问题：称重传感器在该系统的作用? 对车辆称重的主要目的是什么? 教师小结称重传感器 作用：感知车辆载重。 监测系统的目的：监测车辆是否超载，超载则报警。 结论：传感器技术是信息感知的重要技术之一。 (3)问题：车辆超载会带来怎样的影响? 出示超载造成的危害或事故图片。 小结：防止车辆超载，避免或减少事故危害的发生。 过渡：车辆超载会带来危害，那么，我们身体超重是否也会对健康造成影响? 三、练习
电容式称重传感器课程设计
东北石油大学 课程设计 课程____________ 传感器课程设计 __________ 题目电容式重量传感器设计 院系电气信息工程学院 专业班级 学生姓名 _________________________________ 学生学号_____________________________ 指导教师________________________________ 2012 年6 月25
1 / 12
任务书 课程传感器课程设计 题目电容式重量传感器应用电路设计 专业测控技术与仪器姓名学号 _________________ 主要内容： 电容式重量传感器：设计的传感器根据受压不同，输出信号不同。 本设计要求完成重量传感器的设计，采用电容式设计电路。电容式称重传感器的 原理：电容式称重传感器是把被称物体重量转换为电容容量变化的一种传感器。通常为差动变间距电容式称重传感器，采用调频电路，实际上就是一个具有可变参数的电 容器。 基本要求： 1、按照技术要求，设想不同的设计方案并进行比较。 2、利用电容的特性设计出一种称重的应用电路。 3、说明所用传感器的基本工作原理、画出应用电路电路图。 主要参考资料： [1]黄贤武?传感器原理与应用[M].北京：高等教育出版社，2004.38-50. [2]李刚，林凌.现代测控电路[M].北京：高等教育出版社，2004.50-62. [3]孟立凡，郑宾.传感器原理与技术[M].北京：国防工业出版社，2005. 68-83. [4]沙占友.集成传感器应用[M].北京：中国电力出版社，2005.125-144. 完成期限2012.6.25—2012629 指导教师 __________________________ 专业负责人 ________________________
称重传感器基础常识
称重传感器基础常识 2009-04-02 12:04 am 作者：https://www.360docs.net/doc/624729207.html, 传感器的定义人们通常把被测物理量或化学量转变成为电量的器件或元件叫传感器（又称变换器）。其中平时接触较多物理量就有温度、湿度、质量、重量、力、压强、速度、加速度、长度、角度、液位、流量、密度等，与此相以对应，生产和生活中就需要温度传感器、湿度传感器、称重测力传感器、压强传感器等等。 电阻应变式称重测力传感器 1. 称重传感器的定义： 一种已考虑到使用当地的重力加速度和空气浮力影响的用来测量质量的传感器。称重传感器能把被测质量转换成电压信号。有各种各样的称重传感器，例电容式称重传感器；电磁平衡式传感器，有压电式称重传感器等等。 2. 箔式电阻应变片 一种基于应变——电阻效应制成的，用金属箔作为敏感栅的，能把被测试件的应变量转换成电阻变化量的敏感元件称为箔式电阻应变片。 3. 应变式称重传感器 采用电阻应变片作为敏感元件制造生产的称重传感器叫应变式称重传感器。 4. 应变式测力传感器 采用电阻应变片作为敏感元件制造生产的能把各种力学量转换为电量的传感器叫测力传感器。例拉力、压力、压强、扭拒、加速度等传感器。 5. 应变式称重测力传感器与测力传感器之间的关系 从理论上说，质量表征实体的一种性质，，其测量单位是千克，而力学量是一种向量，测量单位是牛顿及其它导出量，彼此毫无关系。但由于质量不能直接测量，质量是利用质量在地球重力场中的力效应（重量）来测量的，所以从测量技术而论它们彼此是同类的。 负荷特性 额定量程：一只传感器的额定量程是指在设计此传感器在设计此传感器时，是以多大的力值来计算的。但实际使用时，一般只用额定量程的2/3~1/3甚至只有 1/6。（原因见下面分析）。
称重传感器接线方法及接线图分析
称重传感器接线方法及接线图分析 由于称重传感器具有测量精度高、温度特性好、工作稳定等优点使得其广泛应用于各种结构的动、静态测量及各种电子称的一次仪表。上一篇文章中小编为大家简单介绍了有关称重传感器原理的知识，本篇文章中小编通过搜集整理资料将继续为大家介绍有关称重传感器的知识，即称重传感器接线方法及原理剖 析（称重传感器参数）。 两种称重传感器接线方法简介（称重传感器的选用）称重传感器可以采用两种不同的输入、输出接线方法：一种是四线制接法，四线制接法的称重传感器对二次仪表无特殊要求,使用起来比较方便,但当电缆线较长时,容易受环境温度波动等因素的影响; 另一种是六线制接法(如图1所示).六线制接法的称重传感器要求与之配套使用的二次仪表具备反馈输入接口,使用范围有一定的局限性,但不容易受环境温度波动等因素的影响,在精密测量及长距离测量时具有一定的优势。 两种称重传感器接线电路图 在称重设备中，四线的称重传感器用的比较多，如果要将六线传感器接到四线传感器的设备上时，可以把反馈正和激励正接到一起，反馈负和激励负，接到一起。信号线要注意一点就是，红色和白色在两种类型的传感器上对应的输出信号是不一样的。 下面小编以称重指示控制仪F701中称重传感器接线图为例对其接线原理 进行简单的分析。 F701是专门用于单一物料重量称量和控制的仪表，下图所示为称重指示控制仪F701中称重传感器接线图
图2 称重传感器在称重指示控制仪F701中的接线图 (1) 称重传感器接口是一个7孔的接头，与现场的称重传感器接线方法有六线制和四线制两种，此系统采用四线制连接，1和2、3和4依次短接，而且将现场的三个传感器并联起来使用。 (2) 设定点接口通连接了一个5位码盘设定器，端子号6、5、4、3、2分别对应千百十个和十分位，27、28、29、30是8421编码的寻址数据，用于终值设置。F701既可以通过面板按键组合设置终值也可以通过连接外部设定器设置，通过按键组合可切换，本系统即为后者，可对终值以100g为单位进行修正。 (3) 控制信号输入/输出接口用以连接外部信号输入和控制信号输出，从PLC送来3个信号，分别为去皮重(端子号4)、皮重复位(端子号5)和数据保持(端子号 14);每次称量前先去皮重，此时净重立即设置为零，到称量终值后数据保持，放料结束后再皮重复位，即再取消去皮操作，此时毛重和净重为同一数值，这样可保证每次称量的切片的净重量。 送到PLC有5个信号，分别为接近零(端子号6)、预置值(端子号7)、落差值(端子号9)、不足(端子号10)、过量(端子号11)、上限(端子号 19)。实际参数设置如下：上限值为1200kg，下限值为0kg，接近零为10kg，预置值1和2均为30kg(F701支持三档投料，此系统只用两档，所以预置值2信号未用)，落差值为1.7kg，过量和不足均为0.8kg，终值为1000kg。 在PLC程序中落差值这一信号有时也当作终值信号使用，因为重量到落差值时关闭控制门结束投料，时间上只存在阀门关闭用时的间隔，此值的大小就是关闭控制门后还没有落到料斗内的切片重量。实际使用中即为(码盘设定器设为1000.0时)：重量在970kg(1000.0-30)前为快投料，在 970kg时转为慢投料，在998.3kg(1000.0-1.7)时关闭控制门，这1.7kg就是落差量，理论上此时料斗内
称重传感器工作原理
称重传感器工作原理 摘录时间:2009-12-6 22:07:20 深圳市秦合源科技有限公司 一、各传感器原理 压电传感器：基于压电效应的传感器。是一种自发电式和机电转换式传感器。它的敏感元件由压电材料制成。压电材料受力后表面产生电荷。此电荷经电荷放大器和测量电路放大和变换阻抗后就成为正比于所受外力的电量输出。压电式传感器用于测量力和能变换为力的非电物理量，如压力、加速度等(见压电式压力传感器、加速度计)。它的优点是频带宽、灵敏度高、信噪比高、结构简单、工作可靠和重量轻等。缺点是某些压电材料需要防潮措施，而且输出的直流响应差，需要采用高输入阻抗电路或电荷放大器来克服这一缺陷。配套仪表和低噪声、小电容、高绝缘电阻电缆的出现，使压电传感器的使用更为方便。它广泛应用于工程力学、生物医学、电声学等技术领域 应变传感器：应变传感器是国内外应用较广泛的一种,它是以电阻应变计为转换元件,将非电量如:力、压力、位移、加速度、扭矩等参数转换为电量。 光电传感器：将光信号转换成电信号的传感器 热电传感器：将热信号转换成电信号的传感器 电容式传感器原理 电容式传感器原理 二、各传感器应用 电容式压力传感器科学技术的不断发展极大地丰富了压力测量产品的种类，现在，压力传感器的敏感原理不仅有电容式、压阻式、金属应变式、霍尔式、振筒式等等但仍以电容式、压阻式和金属应变式传感器最为多见。 金属应变式压力传感器是一种历史较长的压力传感器，但由于它存在迟滞、蠕变及温度性能差等缺点，其应用场合受到了很大的限制。 压阻式传感器是利用半导体压阻效应制造的一种新型的传感器，它具有制造方便，成本低廉等特点，但由于半导体材料对温度极为敏感，所以其性能受温度影响较大，产品的一致性较差。
