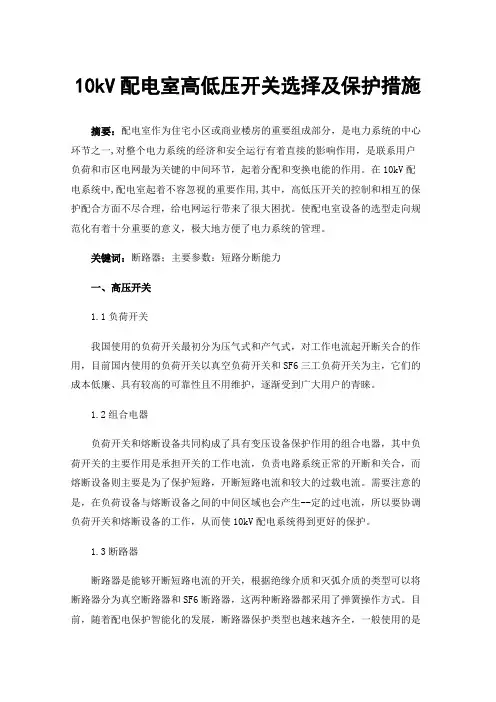

10kV配电室高低压开关选择及保护措施
10kV配电室高低压开关选择及保护措施摘要：配电室作为住宅小区或商业楼房的重要组成部分，是电力系统的中心环节之一,对整个电力系统的经济和安全运行有着直接的影响作用，是联系用户负荷和市区电网最为关键的中间环节，起着分配和变换电能的作用。
在10kV配电系统中,配电室起着不容忽视的重要作用,其中，高低压开关的控制和相互的保护配合方面不尽合理，给电网运行带来了很大困扰。
使配电室设备的选型走向规范化有着十分重要的意义，极大地方便了电力系统的管理。
关键词：断路器；主要参数：短路分断能力一、高压开关1.1负荷开关我国使用的负荷开关最初分为压气式和产气式，对工作电流起开断关合的作用，目前国内使用的负荷开关以真空负荷开关和SF6三工负荷开关为主，它们的成本低廉、具有较高的可靠性且不用维护，逐渐受到广大用户的青睐。
1.2组合电器负荷开关和熔断设备共同构成了具有变压设备保护作用的组合电器，其中负荷开关的主要作用是承担开关的工作电流，负责电路系统正常的开断和关合，而熔断设备则主要是为了保护短路，开断短路电流和较大的过载电流。
需要注意的是，在负荷设备与熔断设备之间的中间区域也会产生--定的过电流，所以要协调负荷开关和熔断设备的工作，从而使10kV配电系统得到更好的保护。
1.3断路器断路器是能够开断短路电流的开关，根据绝缘介质和灭弧介质的类型可以将断路器分为真空断路器和SF6断路器，这两种断路器都采用了弹簧操作方式。
目前，随着配电保护智能化的发展，断路器保护类型也越来越齐全，一般使用的是二段式、三段式或反时限功能保护。
主要作用是在能够在配电室正常运行时进行负荷电流的接通与切断,也可以在出现短路故障或者严重过负荷的情况，通过保护装置用断路器进行迅速、自动地切断故障电流，从而避免扩大事故范围。
1.4参数选擇1.4.1额定电流额定电流应具有开断短路电流、空载变压器、动热稳定承受的能力。
通过理论得出，在正常运行的前提下，开关的关断电缆不能少于16A的充电电流，而热稳定电流一般情况下为20kA、3s选择就能够满足要求，特殊情况下也可通过相等原则进行电流的校验，动稳定电流按照规定应是相应的热稳定电流的2.5倍。
探究10KV变配电室高低压开关及电气设备选择
探究10KV变配电室高低压开关及电气设备选择变配电室在电力系统之中可以说是一个十分重要的部分，它可以使得电力系统安全高效的进行。
变配电室在电网和负荷之间充当着一个中介的重要角色，所以它对变换和合理分配电能有很大的帮助。
因此如何选择高低压开关和电气设备对于变配电室是一个重要的环节。
而且对于社会来说，它也可以保证居民百姓在一个安全环境下正常使用国家电能，进行日常生活，促进社会的和谐稳定。
笔者在本文中就深入研究了一下当变配电室处于10KV的状态时高低压开关和电气设备的合理选择。
标签：10KV变配电室;开关;电气设备10KV变配电室最重要的作用就是可以顺利将电网中的电量快速输送到平常百姓家中去，在这其中，其内部的开关和电气设备的选择其实是一个很复杂的事情，相应工作人员一定要对各项参数有一个明确清晰的认识。
必须要根据电网当前的发展现状进行考虑，而且还要综合考察一下电力系统的真正运营情况，最后才可以真正的进行选择，只有这样才可以保证广大用户有一个安稳的用电环境，提高社会的稳定性。
一、高低压开关10KV变配电室一直以来都在编配系统之中充当着供应配电的一个主要角色，里面的高低压开关直接影响着电气设备的正常运转。
所以选择合适的高压低压开关可以说是关系着电量是否能够有序运输到居民家中。
第一是高压开关的选择。
首先就是负荷开关，目前我们国家正在使用的负荷开关其实是一种特殊的开关，它的工作原理就是开断关合电流。
这一开关在开始使用的时候有两大类，一个是产气的，另外一个就是压气形式的。
后来到了上个世纪的九十年代，一些人开始使用一种名为SF6的负荷开关和另外一种真空形式的开关。
就目前而言，上述两种形式开关基本都还在正常运用。
主要原因就是这两种开关在当下安全性能比较高，而且使用成本还比较低，更为重要的是，此类开关并不需要定期进行维修检查，所以综上所述，这两种开关可以说是十分简单且易操作。
再者就是负荷开关-熔断器组合电器，从实质上来说它只是为了保护变压器。

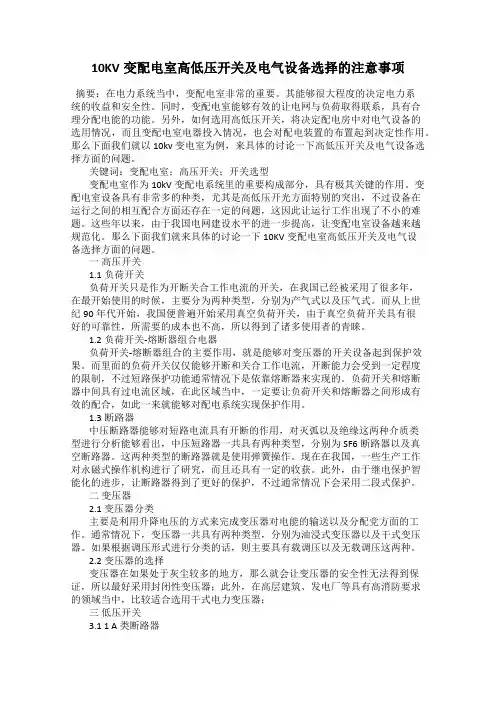

10KV变配电室高低压开关及电气设备选择的注意事项
10KV变配电室高低压开关及电气设备选择的注意事项摘要：在电力系统当中，变配电室非常的重要。
其能够很大程度的决定电力系统的收益和安全性。
同时，变配电室能够有效的让电网与负荷取得联系，具有合理分配电能的功能。
另外，如何选用高低压开关，将决定配电房中对电气设备的选用情况，而且变配电室电器投入情况，也会对配电装置的布置起到决定性作用。
那么下面我们就以10kv变电室为例，来具体的讨论一下高低压开关及电气设备选择方面的问题。
关键词：变配电室；高压开关；开关选型变配电室作为10kV变配电系统里的重要构成部分，具有极其关键的作用。
变配电室设备具有非常多的种类，尤其是高低压开光方面特别的突出，不过设备在运行之间的相互配合方面还存在一定的问题，这因此让运行工作出现了不小的难题。
这些年以来，由于我国电网建设水平的进一步提高，让变配电室设备越来越规范化。
那么下面我们就来具体的讨论一下10KV变配电室高低压开关及电气设备选择方面的问题。
一高压开关1.1负荷开关负荷开关只是作为开断关合工作电流的开关，在我国已经被采用了很多年，在最开始使用的时候，主要分为两种类型，分别为产气式以及压气式。
而从上世纪90年代开始，我国便普遍开始采用真空负荷开关，由于真空负荷开关具有很好的可靠性，所需要的成本也不高，所以得到了诸多使用者的青睐。
1.2负荷开关-熔断器组合电器负荷开关-熔断器组合的主要作用，就是能够对变压器的开关设备起到保护效果。
而里面的负荷开关仅仅能够开断和关合工作电流，开断能力会受到一定程度的限制，不过短路保护功能通常情况下是依靠熔断器来实现的。
负荷开关和熔断器中间具有过电流区域，在此区域当中，一定要让负荷开关和熔断器之间形成有效的配合，如此一来就能够对配电系统实现保护作用。
1.3断路器中压断路器能够对短路电流具有开断的作用，对灭弧以及绝缘这两种介质类型进行分析能够看出，中压短路器一共具有两种类型，分别为SF6断路器以及真空断路器。
10kV配电房高低压开关的选择与保护配合
10kV配电房高低压开关的选择与保护配合214000摘要：电力系统下，10kV配电房作为市区用户与电网连接的关键设备，对电力系统运行意义重大。
文章以10kV配电房高低压开关为切入点，简单阐述高压开关与低压开关类型、特征等，以此为基础，结合高低压开关主要参数要求，提出高低压开关选型与保护配合措施，从而为相关工作者提供参考。
关键词：10kV配电房；保护配合；高低压开关前言：我国经济发展下，电力行业为发展经济提供物质保障，特别是国家用电量增加下，怎样保证供电可靠安全，已经成为人们关注重点。
而10kV配电房作为电力系统核心环节，需维护电力系统稳定运转，应明确配电房内置诸多设备器械，做好各设备配合工作。
以高低压开关为例，保护配合不合理，则会对电力系统运行造成严重影响，需逐渐完善电网，规范10kV配电房高低压设备标准，便于电力系统管理。
一、10kV配电房高低压开关配电室作为室内配电场所，具有低压负荷为低压用户配送电能，内部由低压配电装置、中压进线、配电变压器构成，根据电压不同，可将其划分成高压与低压配电室，以此能够改变电压。
1.高压开关高压开关是指超过35kV电路，包括负荷开关、熔断器-负荷开关、断路器等形式。
①断路器，能够将短路电流断开，结合不同绝缘介质，分为SF6与真空断路器这2种类型，创新发展中，断路器提出永磁式操作机构，引入智能理念，实现二段式、三段式及自动化控制保护。
实际电力系统运行中，能够使用断路器将负荷电流隔断，保证发生电力系统故障，或是超负荷运转下，将故障电流直接切断，降低风险，以免发生事故[1]。
②熔断器-负荷开关是在较大电流情况下，例如短路电流、过载电流等，实时数值超出熔断器限定值，则熔断器撞针即可自动工作，断开负荷开关，达成电路保护目的。
现阶段，配电系统内熔断器组合电器作为常用高压开关，可为配电系统运行提供支持，减少发生故障几率。
③负荷开关能够断开工作电流，广泛使用真空负荷开关与SF6三工位负荷开关，具有良好可靠性，可维护配电房运行，无需进行维修，成本低廉，广受用户欢迎。

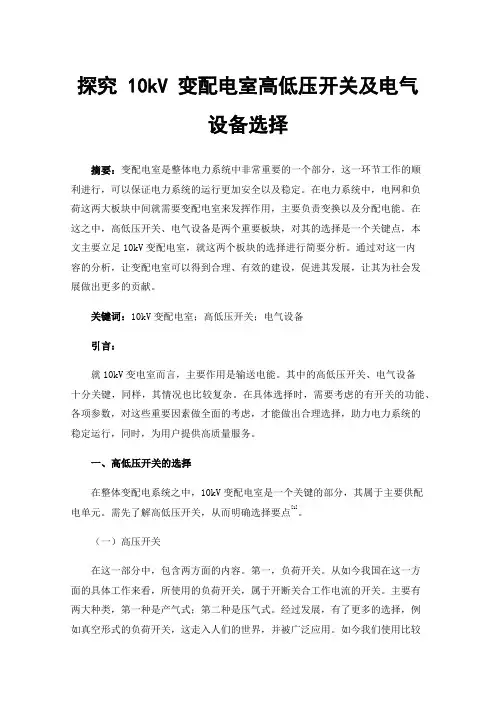

探究10kV变配电室高低压开关及电气设备选择
探究 10kV 变配电室高低压开关及电气设备选择摘要：变配电室是整体电力系统中非常重要的一个部分，这一环节工作的顺利进行，可以保证电力系统的运行更加安全以及稳定。
在电力系统中，电网和负荷这两大板块中间就需要变配电室来发挥作用，主要负责变换以及分配电能。
在这之中，高低压开关、电气设备是两个重要板块，对其的选择是一个关键点，本文主要立足10kV变配电室，就这两个板块的选择进行简要分析。
通过对这一内容的分析，让变配电室可以得到合理、有效的建设，促进其发展，让其为社会发展做出更多的贡献。
关键词：10kV变配电室；高低压开关；电气设备引言：就10kV变电室而言，主要作用是输送电能。
其中的高低压开关、电气设备十分关键，同样，其情况也比较复杂。
在具体选择时，需要考虑的有开关的功能、各项参数，对这些重要因素做全面的考虑，才能做出合理选择，助力电力系统的稳定运行，同时，为用户提供高质量服务。
一、高低压开关的选择在整体变配电系统之中，10kV变配电室是一个关键的部分，其属于主要供配电单元。
需先了解高低压开关，从而明确选择要点[1]。
（一）高压开关在这一部分中，包含两方面的内容。
第一，负荷开关。
从如今我国在这一方面的具体工作来看，所使用的负荷开关，属于开断关合工作电流的开关。
主要有两大种类，第一种是产气式；第二种是压气式。
经过发展，有了更多的选择，例如真空形式的负荷开关，这走入人们的世界，并被广泛应用。
如今我们使用比较多的除了这种真空式的，还有SF6三工位式的。
它们的共同点在于比较安全、可靠，而且，操作起来不复杂。
第二，负荷开关—熔断器组合电器。
其主要的作用就是保护整体电路中的关键设备，例如变压器，主要针对短路这种情况，对变压器实施保护。
在具体使用的过程中，一定要保证这两者之间有既定电流区域，并且保证这两者可以相互协调以及配合，共同促进工作的开展，这样一来，才能发挥自身的作用，保护电路[2]。
（二）低压开关在低压开关的选择这一方面，主要涉及参数以及类别这两大板块。
浅谈10kv配电室高低压开关选择及保护措施
浅谈10kv配电室高低压开关选择及保护措施摘要：电力系统作为配电室的重要组成部分，直接影响电力系统的安全和经济运行。
高低压开关的选择直接影响配电室内电气设备的选择，配电设备的布局，继电保护以及自动装置的确定，自动装置是影响电力投资的主要因素。
本文主要从作者实际工作经验进行入手，分析10kv配电室高低压开关选择，希望对相关从业人员起到借鉴和参考的价值。
关键词：高压开关；10kv配电室；开关Abstract: as an important part of power distribution room, power system directly affects the safety and economic operation of power system. The choice of high andlow voltage switch directly affects the choice of electrical equipment in the distribution room, distribution equipment layout, relay protection and the determination of automatic device, automatic device is the main factor that affects the investment of power. Based on the author's actual work experience, this paper analyzes the selection of high and low voltage switch in 10kv power distribution room, hoping to provide reference for relevant practitioners.Key words: high voltage switch; 10kv power distribution room; switch 前言：在10kv变压器配电系统中，配电室是主要的供电和配电单元，起着非常重要的作用。
10kV配电房高低压开关选择探讨
10kV配电房高低压开关选择探讨摘要：伴随着社会的不断发展，人们对于电力的需求也逐渐提高，然而，电力在带来便利的同时还存在很多安全方面的风险，因为多种影响要素，许多配电房在运转的过程当中均会产生问题，大面积的停电一旦发生，便会带来严重的伤害。
该篇文章主要对10kV配电房高低压开关进行了简要的介绍，以表格的方式简要分析了高低压开关的主要参数选择，并且对高低压开关的选择及保护配合展开了相应的探讨。
关键词：10kV配电房；高低压开关；选择引言在10kV配电房当中，高低压开关占有着至关重要的作用，因此，对于高低压开关的选择十分重要。
然而，针对高低压开关而言，其不仅在选择方面存有许多问题，并且在对其保护配合方面也存在许多亟待改善的方面，这些方面已为管理方面的工作带来了十分巨大的困难。
伴随着国内经济的不断增长，国内城乡电网建设方面的工作持续深入，工商业及普通居民对于电力方面的要求逐渐提高，对于配电系统的有关设施及技术设计上的选用更为严格。
对此，应当对10kV配电房高低压开关的选择和保护配合保持高度重视的态度，进而营造安全的供电环境。
1.10kV配电房高低压开关1.1低压开关配电系统当中的低压开关还能被称为低压断路器。
断路器总共分为两类，分别是A类与B类。
前者大多应用于过载长延时短路瞬动保护；而后者既拥有前者的能力，又具备短路短延时保护的良好特性。
对于低压断路器而言，其不仅能够手动控制开关，而且还可以对电路展开自动保护。
在配电系统当中的电能分配上被广泛运用，使对电源线路及电动机的保护得以切实实现，当该些电路出现短路、欠压及过载等故障时，断路器作用下可以将电路进行自动切断，具体功能相当于过欠热继电器与熔断器开关的组合。
1.2高压开关1.2.1负荷开关—熔断器组合电器对于负荷开关而言，其主要应用于电路系统的开断，并且时刻注意着电流的转移，展开开断动作。
而在较大电流当中熔断器更为适宜，包含过载电流及短路电流，当该些电流的实时值高于熔断器的限定值时，熔断器的撞针会自动展开动作，使负荷开关的三相发生断开，对电路有保护作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈10KV变配电室高低压开关及电气设备选择的注意事项摘要：变配电室是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系电网和负荷的中间环节，起着变换和分配电能的作用。
高低压开关的选型直接关系着变配电房中电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变配电室电气部分投资大小的决定性因素
关键词变配电室；高压开关；低压开关；开关选型
abstract:variable power distribution room is an important part of power system, it directly influences the whole power system safe and economic operation of the grid and the load, is the intermediate link, plays a role of transformation and distribution of electricity. high and low voltage switch selection directly affects the power transformation and distribution room in the choice of electrical equipment, power distribution device arrangement, relay protection and automatic devices is identified, variable power distribution room electrical part of the investment is the decisive factor of
key words:variable power distribution room; switch;
low-voltage switch; switch selection
中图分类号：文献标识码：a 文章编号：2095-2104（2012）
1.引言
在1o kv 变配电系统中，变配电室作为一个主要的供配电单元，起着非常重要的作用。
变配电室主设备的形式种类繁杂，特别是在高低压开关方面尤为突出，而且相互之间的保护配合也不尽合理，给运行管理带来不少困难。
近年来，随着国家城乡电网建设的不断深入以及用户对电能质量要求的不断提高，变配电室设备选型已逐步走向规范化。
本文就10 kv变配电室高低压开关及电气设备的选择问题谈几点看法。
2. 高压开关
2．1 负荷开关
负荷开关作为仅开断关合工作电流的开关，国内早已开始使用，起初多为产气式和压气式两种，进入2o世纪9o年代后，开始使用sf6及真空负荷开关，目前主要以sf6三工位负荷开关和真空负荷开关为主，因其可靠性高、成本低、免维护，日益受到广大用户的欢迎。
2．2 负荷开关-熔断器组合电器
负荷开关-熔断器组合电器主要用于保护变压器的开关设备。
其中的负荷开关只开断和关合工作电流，具有有限的开断能力，而短路保护功能则由熔断器来完成。
在负荷开关与熔断器之间存在着一定的过电流区域段，在该区段内，只有负荷开关与熔断器相互协调、正确配合才能真正实现对配电系统的贴切保护。
2．3 断路器
中压断路器作为能开断短路电流的开关，从灭弧介质和绝缘介
质类型来看，主要分为sf6断路器和真空断路器两大类。
这两类中压断路器采用弹簧操动机构。
目前国内有些厂家已经开始了永磁式操动机构的开发，并取得了一定的成果。
随着继电保护智能化的发展，断路器保护越来越齐全，但一般使用二段或三段式保护，或带反时限功能的保护。
2．4配电室高压开关柜与变电站出线开关柜的保护配合
从目前国内大多数变电站出线开关的保护装置来看，由于配电网线路较短，配电单元较多，靠电流的整定来实现继电保护的配合根本无法实现，而由变电站不断延长时间来实现保护配合是电力系统绝对不允许的。
目前，大多数变电站出线开关的速断跳闸时间均设定为0 s。
实际上，开关分断时间约为40~60 ms，继电保护的响应时间约为3o～40 ms，变电站出线开关的全分断时间约在100 ms 左右。
对于出线为架空线或架空线与电缆混合的线路，其站内开关设置了一次重合闸。
对于全电缆的线路，由于其瞬时性故障极少，重合闸退出运行。
在速断保护上，配电室各进线柜与变电站出线柜之间还未实行短延时的保护配合。
那么，当变电站一条馈出线上接有多个断路器柜形式的配电室时，在主干线选用架空线或架空线与电缆混合线路的情况下，若某一配电室变压器内部短路故障时，配电室变压器保护开关柜、进线开关柜以及变电站出线开关柜均速断跳闸，接着，变电站出线开关重合，恢复非故障段的供电。
若主干线为全电缆线路，发生上述故障时，由于无重合闸配合，将造成全线停电。
若配电室开关柜选用负荷开关柜，变压器保护柜选用负荷
开关一熔断器组合柜，当变压器内部短路故障时，由于熔断器具有快速切断短路故障的优良特性，可与变电站出线开关很好的配合。
熔断器熔断时间约为20 ms，变电站出线开关全分断时间约为100 ms。
3.变压器
3．1 变压器分类
变压器通过升高或降低电压来完成电能的合理输送、分配和使用。
变压器的分类为油浸式变压器和干式变压器。
按调压方式分为有载调压和无载调压。
3. 2 变压器的选择
变压器在多尘或有腐蚀性气体严重影响变压器安全的场所，应选择密闭型变压器或防腐型变压器；在供电系统中没有特殊要求和民用建筑独立变电所常采用三相油浸自冷电力变压器；对于高层建筑、地下建筑、发电厂、化工等单位对消防要求较高场所，宜采用干式电力变压器；
安装在总降压变电所的变压器通常称为主变压器（简称主变），《35～110kv 变电所设计规范》规定，主变压器的台数和容量，应根据地区供电条件、负荷性质、用电容量和运行方式等条件综合考虑确定。
4. 低压开关
4．1 a类断路器
《低压开关设备和控制设备第二部分断路器》iec942—2使用类
别中规定：“在短路情况下，断路器无明确指明用作串联在负荷侧另一短路保护装置的选择性保护，即在短路情况下，选择性保护无人为的短延时，因而不要求额定短时耐受电流。
”这就是a类断路器，此种断路器只有过载长延时、短路瞬动，而无短路短延时保护特性。
a类断路器绝大部分是塑壳断路器，如hm3，cm1，tim1的系列产品，一部分万能式断路器，如采用热继电器和电磁铁作过载、短路保护的也属a类。
4．2 b类断路器
iec942—2标准还规定：“在短路情况下，断路器明确在作串联在负载侧的另一短路保护装置的选择性保护，即在短路情况下，选择性保护有人为短延时(可调节)，这类断路器具有要求的额定短时耐受电流。
”这就是b类断路器。
万能断路器、使用电子脱扣器和智能控制器的断路器都属于b类，如ha，cw11的系列产品。
这类产品有3段保护，即过载长延时、短路短延时和短路瞬动保护。
全额保护是指下级负载发生短路故障时，下级的断路器瞬动，而此故障短路电流也要流向上一级线路，如果上一级断路器没有短路短延时，则在下级发生短路故障的一瞬间，与下级断路器一起跳闸，造成大面积停电，这是非选择保护；如果上级断路器有短路短延时，当下级断路器跳闸(通常它的分断时间在20~30 ms之内)，上级断路器短路的动作时间只要有0．1 s的延时，则可确保下级断路器分断时间内，上级断路器保持不动，这种配合称为选择性保护。
