钢结构预埋件施工方案钢结构工程预埋件埋设工程施工方案1、适用范围本方案适用于钢结构工程的预埋件和预埋螺栓的埋设施工。
2、编制依据本方案编制依据以下标准和资料：钢结构工程施工质量验收规范（GB—2001）钢结构设计规范（GB—2002）建筑工程施工质量验收统一标准（GB—2001）工程测量规范（GB—1993）建筑钢结构施工手册___项目一期工程施工图纸3、术语本方案中涉及的术语如下：预埋件：为便于钢结构构件与混凝土结构连接，在混凝土结构施工时预先埋设的钢板连接件。
预埋螺栓：为便于钢结构构件与混凝土结构连接或为便于钢构件的安装定位，在混凝土结构施工时预先埋设的螺栓。
螺栓群：由两个或两个以上螺栓组成用于连接固定同一柱（梁）构件的预埋螺栓的总称。
锚筋：与预埋件焊接连接用于锚固预埋钢板的钢筋。
4、材料要求4.1预埋件及预埋螺栓材料的品种、规格必须符合设计要求，并有产品质量证明书。
当设计有复验要求时，应按规定进行复验并在合格后方可使用。
4.2当由于采购等原因不能满足设计要求需要代换时，应征得设计工程师的认可并办理相应的设计变更文件。
4.3预埋钢板的平整度及预埋螺杆的顺直度影响使用时应进行校平和矫直处理，并在运输时进行必要的保护，预埋螺杆的丝扣部位应采用塑料套管加以保护，防止丝扣破坏。
5、施工准备5.1施工前应根据工程特点编制详细的操作工艺标准，对操作工人进行统一交底。
5.2电焊工、测量员等工种应经考试合格并取得上岗资格证。
5.3预埋件（预埋螺栓）进场时应附带质量证明文件和产品合格证，进场后应组织相关人员进行检查验收。
5.4安装前与施工技术人员办理测量控制线交接手续，复核给定的测量控制线，根据该控制线引测预埋件（预埋螺栓）的平面及高程控制线。
5.5根据工艺要求加工辅助用支架，准备辅助用料，并存放到指定位置，由专人妥善保管。

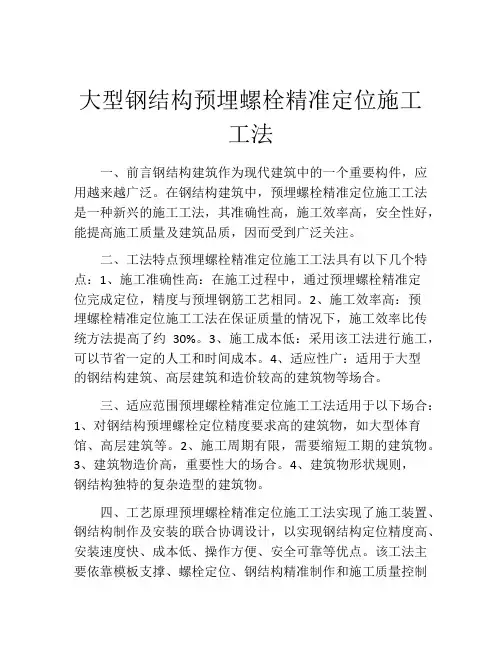

大型钢结构预埋螺栓精准定位施工工法 (2)
大型钢结构预埋螺栓精准定位施工工法一、前言钢结构建筑作为现代建筑中的一个重要构件，应用越来越广泛。
在钢结构建筑中，预埋螺栓精准定位施工工法是一种新兴的施工工法，其准确性高，施工效率高，安全性好，能提高施工质量及建筑品质，因而受到广泛关注。
二、工法特点预埋螺栓精准定位施工工法具有以下几个特点：1、施工准确性高：在施工过程中，通过预埋螺栓精准定位完成定位，精度与预埋钢筋工艺相同。
2、施工效率高：预埋螺栓精准定位施工工法在保证质量的情况下，施工效率比传统方法提高了约30%。
3、施工成本低：采用该工法进行施工，可以节省一定的人工和时间成本。
4、适应性广：适用于大型的钢结构建筑、高层建筑和造价较高的建筑物等场合。
三、适应范围预埋螺栓精准定位施工工法适用于以下场合：1、对钢结构预埋螺栓定位精度要求高的建筑物，如大型体育馆、高层建筑等。
2、施工周期有限，需要缩短工期的建筑物。
3、建筑物造价高，重要性大的场合。
4、建筑物形状规则，钢结构独特的复杂造型的建筑物。
四、工艺原理预埋螺栓精准定位施工工法实现了施工装置、钢结构制作及安装的联合协调设计，以实现钢结构定位精度高、安装速度快、成本低、操作方便、安全可靠等优点。
该工法主要依靠模板支撑、螺栓定位、钢结构精准制作和施工质量控制等技术手段，实现了钢结构的精准安装与精准定位。
具体工艺原理如下：1、针对每个预埋螺栓开设定位孔位，定位孔位需要符合钢结构设计图纸，并在预制混凝土基面上精确的布置和铺设。
2、模板搭设。
根据预制混凝土基面上的位置标志，搭设适应的模板，以保证混凝土基面表面的平整度和预埋螺栓定位的精度。
3、钢结构吊装。
经过精准制作的钢结构构件在制作完成后，进行起重吊装安装。
4、螺栓定位。
以吊装中心为基准，利用预埋螺栓开设的定位孔相互协调，实现螺栓的精准定位。
5、预埋螺栓固定。
在进行精准定位后，通过适当的扭矩进行紧固，以达到钢结构的固定。
五、施工工艺1、基础处理：对于预埋螺栓所在的基础部位，预留好预埋孔位，并按照设计要求进行处理。
郑州某大型会展中心屋面钢结构预埋件施工方案
郑州某会展中心（展览部分）屋面钢结构工程主体钢结构埋件施工细则浙江**钢结构有限公司郑州某会展项目部2004年5月23日郑州某会展中心（展览部分）屋面钢结构工程钢结构埋件施工细则审定：复核：编制：浙江某钢结构有限公司郑州会展项目部2004年6月1日钢结构埋件施工细则1工程概况郑州某会展中心展览部分屋面钢结构工程中埋件数量总共为55个,总重量为509T,M1为22个，单重0.337T，总重7.407T; M2为(铸钢件2中的1#、2#、3#共计14.5T)11个，单重14.5T，总重159.5T; M3为22个,单重15.57T。
其中M1为工厂制作，M2、M3为铸钢件，埋件平面布置图如下：2主要施工机械选用3东侧预埋件吊装东侧最大作业半径20米,根据构件的起重要求采用一台250吨级的履带吊进入柱网内进行吊装。
履带吊型号为SCX2500，详细工况选择如下：履带长9.045米，宽7.52米。
主臂82.3米，尾部配重86.3吨，车体配重20吨，尾部回转半径6米，使用35吨吊钩（自重0.9吨）：SCX2500吨履带吊选用67.05米主臂，标准起重性能如下表：从上表可以看出,以上吊车选型完全可以满足东侧M1、M2、M3的吊装。
4西侧预埋件吊装西侧最大作业半径52.5米, 根据构件的起重要求选用LR5000吨履带吊进行吊装，LR5000吨履带吊选用49米主臂，63米辅臂，标准起重性能如下表：从上表可以看出,以上吊车选型完全可以满足西侧M1、M2、M3的吊装。
5地面处理对原地面进行机械夯实，并用压路机（振动力大于30t）往返多次压实，然后使用硬质毛石或石渣分层回填。
每层300mm，并用机械夯实。
在地表面上的一层可使用砂石混合材料进行回填，并用压路机（振动力大于30t）往返多次压实。
对于500T吊车，地基处理如下图：对于250T吊车，地基处理如下图：对回填的地表面层上，经压路机碾压后，如在局部地面上出现橡皮土层时。
钢结构基础地脚螺栓预埋施工工法
钢结构基础地脚螺栓预埋施工工法一、引言在钢结构建筑中，地脚螺栓是连接钢柱或钢梁与地基的重要部件。
地脚螺栓的预埋施工工法对于确保钢结构的稳定和安全具有重要意义。
本文将介绍钢结构基础地脚螺栓预埋施工工法的相关内容。
二、工法介绍1. 工法概述钢结构基础地脚螺栓预埋施工工法是在混凝土地基中提前安装地脚螺栓，以保证钢结构的稳定性和安全性。
该工法通常应用于大型钢结构建筑中，如工厂、仓库、桥梁等。
2. 施工准备在进行地脚螺栓预埋施工前，需要进行充分的准备工作。
首先，需要根据设计要求确定地脚螺栓的数量和位置。
其次，需要对施工现场进行准确的测量和标定，以确保地脚螺栓的准确定位。
最后，需要准备好适当的施工设备和工具，如挖掘机、打桩机、搅拌机等。
3. 施工步骤（1）地基处理：根据设计要求和现场实际情况，对地基进行必要的处理。
通常情况下，地基需要进行挖掘和夯实，以提供稳定的基础。
（2）预埋孔开挖：根据设计要求和螺栓尺寸，在地基中开挖适当大小的孔洞。
孔洞的直径和深度应符合钢结构设计规范的要求。
（3）孔洞清理：在开挖的孔洞中清除杂物和泥浆，确保孔洞的干净和平整。
（4）螺栓安装：先在地基孔洞中放入预埋套筒，再将地脚螺栓插入套筒中并用扳手拧紧。
确保螺栓与地基之间的紧密连接。
（5）混凝土浇筑：在螺栓安装完成后，进行混凝土浇筑，以填充孔洞和固定螺栓。
（6）混凝土养护：待混凝土充分凝固后，进行必要的养护工作，以确保混凝土的强度和稳定性。
4. 质量控制在钢结构基础地脚螺栓预埋施工过程中，需要进行严格的质量控制。
包括对预埋孔洞的尺寸和位置进行检查，对螺栓的数量和质。
大型钢结构埋件预埋施工工法
大型钢结构埋件预埋施工工法
1.设计阶段：在设计阶段，需要确定埋件的类型、数量和位置。
一般
来说，钢筋、螺栓和吊环是常用的埋件类型。
在绘制施工图纸时需要标明
埋件的具体位置和尺寸。
2.预制埋件：在施工前，需要提前制作好埋件。
通常情况下，埋件是
在工厂中进行预制加工。
预制加工可以确保埋件的质量和尺寸的准确性。
3.埋设埋件：在混凝土浇筑前，需要将预制好的埋件安装到混凝土中。
埋件的安装通常是在模板中进行的。
在安装过程中，需要使用定位工具，
确保埋件的位置和方向正确。
4.浇筑混凝土：在埋设埋件后，可以开始浇筑混凝土。
在浇筑过程中，需要确保混凝土能够充分覆盖埋件，并且没有气孔和裂缝。
同时，需要使
用振动器，将混凝土振实，提高结构的密实性。
5.完成施工：在混凝土浇筑完成后，需要等待一定的养护时间，使混
凝土达到设计强度。
之后，可以进行拆模和清理工作。
在清理过程中，需
要特别注意不要损坏埋件。
1.提高施工效率：预埋施工可以使钢件与混凝土一次成型，避免了后
续安装的等待时间。
2.提高结构整体性能：埋件的加入可以增加结构的稳定性和抗震性能，改善结构的整体承载能力。
3.保证工程质量：预制埋件可以在工厂进行质量控制，避免了现场加
工过程中的错误。
当然，大型钢结构埋件预埋施工工法也存在一些注意事项，如埋件的选型和尺寸的确定、埋设深度的控制等。
因此，在实际应用中，需要根据具体工程情况进行施工方案的设计和优化。
钢结构预埋件施工方案
第一节预埋件安装方案
1.1 预埋件概况
本工程地脚锚栓主要有M20、M24，材质均为Q355B，钢柱预埋件锚栓埋入浇筑后，板面与钢柱底部使用无收缩混凝土灌浆料，钢梁预埋件采用底板贴合焊接。
1.2 预埋件安装流程
根据锚栓定位深化设计图纸及钢柱截面尺寸制作相应的锚栓定位板，用以固定锚栓准确定位，防止土建绑扎钢筋和浇筑混凝土时对锚栓造成过大影响，同时也可以有效避免交叉作业施工时对锚栓造成破坏。
注意找准埋件上的中心线与测量定位基准线吻合，浇筑前再次复核埋件定位，确定位置及标高准确，固定牢靠后方可进入浇灌工序。
施工流程如下：。
钢结构预埋件施工方案
钢结构预埋件施工方案一、工程概述本工程为_____钢结构建筑，总建筑面积为_____平方米。
钢结构预埋件是整个钢结构体系中的重要组成部分，其施工质量直接影响到钢结构的稳定性和安全性。
二、施工准备（一）技术准备1、熟悉施工图纸，进行详细的技术交底，明确预埋件的位置、规格、数量等要求。
2、编制施工方案，并报监理单位审批。
（二）材料准备1、根据设计要求，采购合格的预埋件原材料，包括钢板、锚筋等。
2、对原材料进行检验，确保其质量符合国家标准和设计要求。
（三）施工机具准备1、准备好电焊机、切割机、水准仪、全站仪等施工机具，并确保其性能良好。
2、对施工机具进行定期维护和保养，以保证施工的顺利进行。
（四）作业条件准备1、施工现场应具备“三通一平”条件，即水通、电通、路通和平整场地。
2、基础钢筋绑扎完毕，并通过验收。
三、预埋件制作（一）钢板加工1、根据设计要求，采用切割机将钢板切割成所需的尺寸和形状。
2、对切割后的钢板进行打磨，去除毛刺和锐角，以保证其表面光滑。
（二）锚筋制作1、锚筋应采用符合设计要求的钢筋，其长度和直径应符合规范要求。
2、对锚筋进行调直、切断和弯曲加工，弯曲半径应符合规范要求。
（三）预埋件焊接1、将加工好的钢板和锚筋进行焊接，焊接应牢固可靠，焊缝应饱满、均匀。
2、焊接完成后，对焊缝进行检查，如有缺陷应及时进行补焊。
四、预埋件安装（一）测量放线1、使用全站仪根据设计图纸，在基础上放出预埋件的中心线和控制线。
2、对测量放线的结果进行复核，确保其准确性。
（二）固定支架安装1、根据预埋件的位置和标高，安装固定支架，支架应牢固可靠。
2、对固定支架的水平度和垂直度进行调整，以保证预埋件的安装精度。
（三）预埋件安装1、将制作好的预埋件放置在固定支架上，并调整其位置和标高，使其符合设计要求。
2、对预埋件进行临时固定，防止其在混凝土浇筑过程中发生位移。
（四）复查验收1、预埋件安装完成后，对其位置、标高、平整度等进行复查，如有偏差应及时进行调整。
钢结构预埋件施工方案
钢结构预埋件施工方案1. 引言钢结构预埋件是指在钢结构构件制造过程中，在其内部或表面预埋的特定形状的构件，用于连接、固定或加强钢结构的各个部分。
钢结构预埋件施工方案是针对钢结构预埋件的安装过程进行规划和组织的工作文件。
本文档将介绍钢结构预埋件施工方案的编制过程和注意事项。
2. 施工准备在进行钢结构预埋件施工之前，需要进行充分的施工准备工作。
具体的施工准备内容包括： - 确定预埋件的类型和数量：根据设计图纸和施工要求，确认所需预埋件的种类和数量。
- 采购和检验预埋件材料：选择符合规范要求的钢材作为预埋件材料，并进行材料检验和验收。
- 制定施工计划：根据工程进度和资源分配，制定合理的施工计划，包括施工顺序、时间安排和人员调配等。
- 准备施工设备和工具：根据施工计划，准备相应的施工设备和工具，如起重机械、焊接设备、螺栓紧固工具等。
- 建立安全管理措施：制定安全管理计划和措施，确保施工过程中的安全。
3. 施工流程钢结构预埋件施工的基本流程包括设计布局、加工制作、安装固定和验收四个主要阶段。
3.1 设计布局设计布局是在施工现场根据设计要求确定预埋件的位置和布局方式。
具体步骤包括： 1. 根据设计图纸和规范要求，确认预埋件的位置和数量。
2. 在钢结构构件上进行标记和测量，确定预埋件的具体位置。
3. 制作预埋件施工图，并与设计方进行确认和交流。
3.2 加工制作加工制作是根据设计图纸和预埋件要求，将预埋件加工成所需形状和尺寸的过程。
具体步骤包括： 1. 根据施工图纸和规范要求，选择合适的钢材进行加工。
2.进行钢材的切割、焊接、钻孔等加工操作，制作成预埋件的形状和尺寸。
3. 对预埋件进行表面处理，如除锈、防腐等。
3.3 安装固定安装固定是将预埋件固定在钢结构构件上的过程。
具体步骤包括： 1. 根据预埋件的尺寸和位置，在钢结构构件上进行标记。
2. 使用适当的工具和设备，将预埋件固定在标记位置上，如焊接、螺栓紧固等。
