南京天宇MF-47C指针万用表原理图故障点
电子工艺设计(MF47型万用表原理)讲稿页PPT文档
一、万用表简介
（一）指针式万用表的结构组成：
1、指针式万用表的结构
• 转换开关
转换开关用来选择被测电量的种类和量程 （或倍率）：万用表的选择开关是一个多档位 的旋转开关。用来选择测量项目和量程（或倍 率）。一般的万用表测量项目包括：“mA”：直 流电流、“V”：直流电压、“V ～”：交流电压 “Ω”：电阻。每个测量项目又划分为几个不同 的量程（或倍率）以供选择。
MF47型万用表芯板图 MF47型万用表芯板背面图
一、万用表简介
（一）指针式万用表的结构组成：
1、指针式万用表的结构
• 测量线路
测量线路将不同性质和大小的被测电量转 换为表头所能接受的直流电流。该万用表可 以测量直流电流、直流电压、交流电压和电 阻等多种电量。当转换开关拨到直流电流档， 可分别与5个接触点接通，用于500mA、50mA、 5mA 、0.5mA和50μA量程的直流电流测量。
根据MF—47型万用表技术指标 测0.5mA档：
流过表头的电流为: Ig 46.2A R4分支电流为0.50.0 50.4(5 m)A
表头内阻为: Rg 2.5k
R4两端电压为0.25V
表棒间电压为:0.25V
R40.40. 5 215 0355( 5)
设计报告相关内容的写法
测0.05mA档：
由于测0.05mA档与测0.25V 电压共用一档,∴R22两端电压为
0.2 5 0.115 0.153(V 4 ) 5
流过R22的电流为 0 .0R 2 52 m0A.0 0.1 513 0 3 45 2.6(9 K )
需增加分流支路
RR 221+1 W WH1H 1:50. 1 041.2 653 5K 0
MF47型万用表电阻档损坏故障维修方法
MF47型万用表电阻档损坏故障维修方法………………………….皇蕴((_J MF47型万用表电阻档损坏故障维修方法机型:MF47型指针式万用表.故障:万用表RX1,RXIO电阻档测量不准,测得阻值非常小.检修:一,故障检查1.外部检查将万用表量程转换开关置于RX1档, 红,黑表笔短接调零正常,在该电阻档全量程范围内分段选取几只测试电阻(如 3.3欧,1O欧,15欧,22欧,33欧,i00 欧)测量其电阻值,经测阻值均显示为零欧姆或接近零欧姆;使用同样的方法检查 RXIO 档也得到类似的结果(RXIO档测试电阻可选33欧,i00欧,150欧,220欧,330 欧,lK欧).2.故障分析根据故障现象判断万用表RX1,RXIO 档分流电阻已烧断开路,估计损坏原因可能为误使用这两档测量电压所致(如测 220V市电,汽车电瓶等).3.开盖检查拆开后盖观察,发现表芯基板左下方有两只电阻已烧糊,测其阻值为无穷大, 显然己烧断开路.分析电路得知这两只电阻正是RX1,RXIO档分流电阻,再仔细检查其它部分未发现异常,说明上述分析判断正确,故障确系RX1,RX10档电阻损陕西省财政厅李惠平西安电视台李保平坏.下面需要查找这两只电阻参数,找到该是222.2欧电阻,Rxl档应该是22欧电合适的电阻加以更换.阻.经测量该表RXIO0档的电阻值是1.78K 二,故障处理欧,则该万用表应该是前一种,~RX10档1.解决思路为165欧电阻,RX1档为l5.3欧.上网查得1)上网查询法取得电阻参数.上网电路图如图1所示.这里顺便提一下我们在百度搜索栏中键入该型号万用表电路图常用的另一种经典指针式万用表MF500的即可搜索到.这里要注意,MF47型万用表电阻档RX100,RX10,RX1电阻值分别为有两种不同类型的电路图.区别是哪一种973欧,91欧,9.4欧.类型电路可以通过测量万用表RXIO0档的找出电阻参数后更换相应的电阻即分流电阻值的方法来判断,如果RXIO0档可解决问题,如果无电路图而又不方便上的电阻值是I.78K欧,~URXIO档应该是165网查询的话,还可采用下面的估算法实验欧电阻,RXI档应该是15.3欧电阻;如果取得.RXIO0档的电阻值是2.4K欧,~URX10档应2)估算法实验取得电阻参数.因D5DB'州7(.?术o5s^'蕾+嚣盘.弱钾,-一一一一?-_一………?-_一_?----一一……一---_一一…-?一一_-?…__-一一一一一-…一一_J图1MF47型万用表电路图含义如下表3所示:数据交互协议规定的数据(Data)信息,其可以为固定字节长度,也可以为不固定字节长度,但通常不会超过62字节. 其中,不同字符代表的数据描述信息如表 4所示:最后是奇偶(Parity)校验值信息,长度不定.本解决方案已进入量产阶段,已得到了一些广电运营商的支持,相信在不久的将来,一定会成为数字电视一体机市场上强有力的竞争产品.参考文献[1】廖洪涛,徐征编着.数字电视业务支撑系统.电子工业出版社.涉及专利:采用机顶盒适配器实现的数字电视一体机及其方法专利zL200810067833.4 用单个遥控器遥控多个独立CPU系统的方法专利zL200510021039.2 电视机遥控信号转发装置及其方法专~I]ZL200610032838.4 接口转换装置及其方法专~IJZL200610032837.X 作者简介:白骥(197),高级工程师,主要研究方向:嵌入武系统数字电视,显示器件.乔木(1975一),高级工程师,主要研究方向:嵌入式系统,数字电视./2011.10,毫子心界一17—I.皇子燕术…………………………. RXIO,RX1档两只电阻均已烧糊开路,且手头又无该万用表电路图,所以无法得到其具体的参数.那么我们可以根据万用表电路原理,参考未损坏的电阻档分流电阻值,大致估算出RXIO,RX1两档电阻值. 查该万用表其未损坏的RX1O0档电阻值为1.78K欧,则RX10,RX1档电阻值应为 RX100档电阻值的1/10及1/100左右,即 RXIO,RX1档电阻值约为178欧左右和l7.8欧左右.下面我们通过参考电路图或估算法实验取得该两档的电阻值并予以更换电阻排除故障.三,故障排除1.方法一:参考电路图查找电阻参数,更换电阻排除故障.根据电路图得~IIRXIO,RX1电阻档电阻分别为165欧,15.3欧,1/2瓦功率,这两只电阻均为非标称阻值电阻,没有现成的电阻可用,但可通过使用标称电阻串联的方法得到.具体方法是165欧电阻可使用1/2瓦以上150欧电阻与l5欧电阻串联得到,15.3欧电阻可使用1/2瓦以上ll欧电阻与4.3欧电阻串联得到,更换这两只电阻即可故障排除.这里注意,为了方便获得较为精确的RXIO,RX1电阻值,可多买几只电阻,使用高精度数字万用表精心挑选串联自制.2.方法二:估算实验,调试获取电阻参数,更换电阻排除故障.a.估算实验法获得近似电阻.因估算 RXIO,RX1档电阻分别为178欧左右及l7.8 欧左右,故RXIO电阻档可粗略的选用l78 欧附近阻值的电阻,如180欧,17O 欧, 160欧等电阻代换,依次将这几只电阻分别焊接在RXIO档位置来测量一些标称阻值电阻估算其实际使用的电阻值.方法是, 用该万用表RXIO电阻档分别测量22欧,47 欧,10O欧,l50(200)欧,330欧,430 (470)欧,51O欧,820欧,1K欧,4.7K 欧等(在万用表RXIO电阻档全量程内分段选取一些标称阻值电阻作为测试验证电阻,一般万用表中心刻度区域附近测量较为准确,故主要观察100欧,150(200) 欧,330欧这几只电阻的测量结果,其它电阻仅作为参考),通过更换焊接在RXIO 一18一电子.I|界/2011_10/ 档不同的电阻(180欧,170欧,16O欧等),来选取测量数据最接近上述所选验证电阻标称值的那个电阻作为参考电阻, 再在这个电阻值附近精选一只测量数据最准确的电阻作为RXIO档电阻(精选电阻可通过电阻串并联得到所需要的电阻值), 经反复实验得出RX10档电阻为164.7欧(150+10+4.7=164.7)时所测结果最为准确.同理为RX1档实验选取了一只阻值为(10+1+4.3=15.3)的电阻.将这 l5.3欧两个阻值的电阻分别焊~URXIO,RX1电阻档得到大致准确的测量结果.因这种估算方法获取的RXIO,RX1电阻档电阻不够准确,故测量精度有限,作为应急修复尚可, 如果要想使万用表的测量结果更加精确, 则可采用下列方法获取准确的RXIO,RX1 档电阻.笔者也正是使用下列方法修复该万用表的.b.精确调试法获得准确电阻.使用固定阻值电阻串联电位器的方法实际调试得到准确的电阻值.具体方法是,找一只 82—100欧间的一只固定电阻再串联一只 100欧的精密电位器(150欧固定电阻串47 欧精密电位器也可)焊接在RXIO档位置, 再找一只高精度数字万用表,分别测量22 欧,5l欧,1O0欧,l50欧,22O欧,330 欧,51O欧,1K欧,2K欧电阻,并记下电阻测量的真实阻值,再使用焊有电阻串联电位器的MF47型万用表测量这些电阻,以电阻档全量程中心区域读数的几只电阻 (如100欧,150欧,220欧)测量结果为准,其它电阻测量结果作为参考.测量时细心调节电位器,使该万用表测得的数据与数字万用表的尽可能接近甚至相等,这时小心焊开串联电阻的一端(与电位器连接的电阻另一端,注意不要碰触电位器旋钮,以免引起电位器阻值发生改变),用数字万用表测量串联电阻和电位器两端的总电阻值将其作为RXIO电阻档准确的电阻值,然后寻找相应的合适固定电阻焊在RXIO档电阻位置上,最后再将上述几只测试电阻复测一遍,将测量结果与数字表测得结果进行观察比对,经测试两只电表测量电阻的结果完全一致.同理RX1档也使用同样的方法获得电阻值(该档使用8.2 绑10欧间电阻与10欧精密电位器串联调试).经实验测得RXIO,RX1电阻档电阻分别为165欧和15.3欧,与上网查询的电路图中的电阻阻值完全一致,至此该万用表RXlO档维修大功告成.由此说明使用电位器串电阻调试的方法是无电路图参考时的最佳的维修办法(由于电表个体之间的差异及使用日久后电路参数的变化,故实验测得的RXlO,RXl电阻档电阻可能与165 欧和l5.3欧略有差异,但只要实际测量准确调试无误,有时这种方法可能还比直接参照电路图更换电阻来得更为准确).因条件所限,笔者RXlO电阻档电阻是利用4只电阻并联得到165欧阻值,而RXl档则是利用烧坏的RXIO档电阻自制的15.3欧电阻. 这里,RXIO,RXl档电阻还可利用废旧的电热丝自行加工绕制.方法是,找一个废旧的电烙铁芯取其电热丝,将其每圈隔开一定距离整齐均匀的绕制在绝缘胶木板上(绝缘胶木板可利用废旧的印刷线路板撕掉敷铜箔后加工成"工"字形长条, 两端分别钻两个小眼,使用剪下的元器件焊腿穿孔引出作为电阻焊脚),使用数字万用表测得需要的阻值并留出引出头截断,将电热丝两端弓I出头上锡分别绕焊在元器件焊腿上,最后在自制的线绕电阻上套一段热缩管加热收缩成型,将其焊接在对应的电阻档位上即可.注意,因从废旧电烙铁芯取下的电热丝外层没有绝缘,故绕制电阻丝时务必要隔开一定距离,以免各圈相互碰接造成短路.另外电阻丝材料也可从损坏的大功率线绕电阻上拆取或直接到电子市场购买.这种方法自制电阻具有阻值获取方便,电阻功率大,不易损坏等优点.另外应注意:a.作为参照标准用的数字万用表应选用测量非常准确的数字万用表.b.RX10,RXl档电阻应选用高精度金属膜1/2w以上电阻或自行绕制高精度大功率电阻.C.调试用电位器最好选用多圈精密电位器.d.为方便测量调试,万用表表笔可接两只夹子夹住测试电阻,以方便腾出手来精心调整电位器.指针式万用表电阻档损坏故障比较常见,本文虽是介绍MF47型万用表的维修, 对其它型号的指针式万用表维修也有一定的借鉴意义.。
MF47型万用表的原理-图文
MF47型万用表的原理-图文第一章MF47型万用表的原理一、直流电流的测量1、小于50μA电流的测量：表头的I0=37.5μA，R0=2K，我们要测量50μA的电流，必须要在表头上并联一个电阻，让此电阻分掉12.5μA的电流，此电阻为多少呢？我们可以通过分流公式计算：2000Ω37.5μA50μA37.5A2000R60006000Ω12.5A12.5μA2000Ω37.5μAM50μA3500Ω--黑表笔+红表笔6000Ω12.5μA50μA电流档/0.25V电压档等效电路在实际电路中R=0.06+0.54+5.4+54+540+600+1480+1120+1700+500=8000Ω50μA表头是基础表头，其余各种档位的电压测量都是在此基础上根据要求进行相应扩展的。
还要说明的是，在50μA电流档中，串联了一个3.5K的电阻，那是测量0.25V电压时所需要的电阻，不影响测量电流的精度。
在表头的两端并联了二只2CK的二极管，它的作用是保护表头的，当出现过超过表头的电压时，被它们吸收。
2、小于500μA电流的测量根据分流公式有：R137.5μA500μAR2462.5μA37.5AR18000R1625.5解之得：R1=7400，R2=600在实际电路中，R1=600+1480+1120+1700+500+2000=7400R2=0.06+0.54+5.4+54+540=6003、小于5mA电流的测量R137.5μA5mAR24962.5μA根据分流公式有：R1R249962.5μA37.5μA50mA37.5AR18000R14962.5解之得：R1=7940，R2=604、小于50mA电流的测量37.5AR18000R149962.5解之得：R1=7994，R2=65、小于500mA电流的测量37.5AR18000R1499962.5解之得：R1=7999.4，R2=0.66、5A电流的测量根据分流公式有：R137.5AR18000R14999962.5R2499962.5μA37.5μA500mAR1=7999.94，R2=0.06二、直流电压的测量根据上面电流的计算，我们知道，表头的内阻是2000//6000=1500,测量50μA的电流时，表头的压降是75mV，也就是说，用表头可以直接测量75mV以下的电压，满刻度为75mV，如果要测量75mV以上的电压，则要利用分压公式进行扩展，例如，你若要将表的量程扩展到0.25V，也就是250mV，那你就必须串联一个3.5K的电阻，让此电阻分掉175mV的电压，而表头只能承受75mV的电压，依此类推，量程与所串电阻的关系如下表：序号R0R1R2R3R4R5R6R7阻值分压值量程15000.07535000.1750.25V150000.751.00V300001.502.50V1500007.5010. 00V80000040.0050.00V4000000200.00250.00V5000000250.00500.00V在以上的测量中用的是50μA表进行电压测量，内阻随电压的升高而增加，每增加1V，增加20KΩ，即20KΩ/V，而在测量1000V电压时，用的是250μA表头，总内阻为4MΩ，相当于4KΩ/V。
南京天宇MF-47C指针万用表原理图故障点
南京天宇MF-47C指针万用表电路图故障点总结。
故障1：0.5A保险管被烧断导致没有电流输入的故障，所有档位都无法测量，这种故障维修很简单，将万用表拆开以后测下输入保险管发现保险管已经被烧断换掉一个同型号，同规格保险管修复，MF-47指针表保险管规格为250V/0.5A，更换保险修复。
故障2：直流电压挡故障，1V和2.5V和10V挡接的三个分压电阻R5，R6，R7（15K，30K，150K）误测高电压容易烧坏，这点应该要重点检查，如果直流电压挡1V挡接的15K 2.5V挡接的30K 10V挡接的150K如果有烧坏或开路现象，则可能出现直流电压挡其他档位测量不准，补充直流电压挡故障：直流电压挡中R22,阻值为2.69K的这个电阻如果开路或者该电阻烧坏则直流电压挡全部失效。
故障3：直流电流挡故障，几只分流电阻烧坏，R1,R2,R3这三个电阻，如果误用这几个档测量大电流或测量电压就容易烧分流电阻，这点应该要注意，由于分流电阻阻值很小很容易被烧坏，所以这点应该要注意，直流电流挡500mA挡设计压敏电阻做过压保护设计YM2，27V，防止用电流挡测电压烧表头。
故障4：交流电压挡故障，交流电压挡10V挡接的84K分压电阻和交流电压挡50V挡接的360K分压电阻（R9，R10）如果误测高压很容易烧掉分压电阻，这点应该要注意检查，在检修交流电压挡故障中，如果交流电压挡出现测量不准或无法测量的故障，则第一步首先检查电刷与电路板是否出现接触不良的现象，如果出现接触不良的故障也会出现测量不准或无法测量的故障，排除这个故障，检查分压电阻的电阻值，防止分压电阻出现阻值变化或分压电阻开路的故障，如果检查中分压电阻有阻值变化或分压电阻开路的故障更换同阻值大小的分压电阻来修复，如果分压电阻正常则交流电压挡还是无法使用或测量不准，则应该重点检查交流电压挡中整流器中半波整流电路中的两只整流二极管的正反向电阻值，可能由于整流二极管击穿或开路引起交流电压挡无法使用或测量不准，交流电压挡中（D1，D2）D1和D2有一只管子击穿交流电压挡都会出现故障。
浅议MF47万用表的使用与维修
浅议MF47万用表的使用与维修摘要：MF47型指针式万用表是一种多功能、多量程的便携式电工仪表。
但在使用的过程中暴露出来的最大问题就是使用者不会读数，会被表盘上的那些刻度线迷惑，不知道该怎么去读。
今天我们就共同讨论FM47型万用表的使用与维修，为以后更好的使用万用表打下良好的基础。
关键词：MF47万用表使用维修我们要想掌握万用表的正确使用方法及维修，我们要从以下几个方面着手：1 万用表的基本原理万用表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。
当微小电流通过表头，就会有电流指示。
但表头不能通过大电流，所以，必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻。
2 万用表的使用2.1使用之前要调零为了减小测量误差，在使用万用表之前要进行机械调零。
在测量电阻之前，还要进行欧姆调零。
注意测电阻时只要换量程就要欧姆调零。
2.2要正确接线万用表面板上的插孔和接线柱都有极性标记。
使用时将红表笔与“+”极性孔相连，黑表笔与COM孔相连。
测量直流量是，要注意正负极性，以免指针反转。
测量电流时，仪表应串联在被测电路中；测量电压时，仪表应并联在被测电路两端；在用万用表测量晶体管和有极性电容时，应牢记万用表的红表笔与内部电池的负极相接，黑表笔与内部电池的正极相接。
2.3要正确选择测量档位测量档位包括测量对象和量程。
如测量电压时应将转换开关放在相应的电压档，测量电流时应放在相应的电流档，测量电阻时应放在相应的电阻档等，如误用电流档测量电压，会造成短路事故而使仪表损坏。
测量时，当不能确定被测电流、电压的数值范围时，应先将转换开关转至对应的最大量程，然后根据指针的偏转程度逐步减小至合适的量程。
这里还要强调一点是严禁在被测电阻带电的情况下用欧姆档去测量电阻。
否则，外加电压极易造成万用表的损坏。
2.4要正确读数在MF47万用表的表盘上有许多条标度尺。
分别用于不同的测量对象。
万用表的测量范围如下：直流电压：分7档—0-0.5V；0-2.5V；0-10V；0-50V；0-250V；0-500V；0-1000V。
南京天宇MF-47C指针万用表原理图故障点
南京天宇MF-47C指针万用表电路图故障点总结。
故障1：保险管被烧断导致没有电流输入的故障，所有档位都无法测量，这种故障维修很简单，将万用表拆开以后测下输入保险管发现保险管已经被烧断换掉一个同型号，同规格保险管修复，MF-47指针表保险管规格为250V/，更换保险修复。
故障2：直流电压挡故障，1V和和10V挡接的三个分压电阻R5，R6，R7（15K，30K，150K）误测高电压容易烧坏，这点应该要重点检查，如果直流电压挡1V挡接的15K 挡接的30K 10V 挡接的150K如果有烧坏或开路现象，则可能出现直流电压挡其他档位测量不准，补充直流电压挡故障：直流电压挡中R22,阻值为的这个电阻如果开路或者该电阻烧坏则直流电压挡全部失效。
故障3：直流电流挡故障，几只分流电阻烧坏，R1,R2,R3这三个电阻，如果误用这几个档测量大电流或测量电压就容易烧分流电阻，这点应该要注意，由于分流电阻阻值很小很容易被烧坏，所以这点应该要注意，直流电流挡500mA挡设计压敏电阻做过压保护设计YM2，27V，防止用电流挡测电压烧表头。
-故障4：交流电压挡故障，交流电压挡10V挡接的84K分压电阻和交流电压挡50V挡接的360K分压电阻（R9，R10）如果误测高压很容易烧掉分压电阻，这点应该要注意检查，在检修交流电压挡故障中，如果交流电压挡出现测量不准或无法测量的故障，则第一步首先检查电刷与电路板是否出现接触不良的现象，如果出现接触不良的故障也会出现测量不准或无法测量的故障，排除这个故障，检查分压电阻的电阻值，防止分压电阻出现阻值变化或分压电阻开路的故障，如果检查中分压电阻有阻值变化或分压电阻开路的故障更换同阻值大小的分压电阻来修复，如果分压电阻正常则交流电压挡还是无法使用或测量不准，则应该重点检查交流电压挡中整流器中半波整流电路中的两只整流二极管的正反向电阻值，可能由于整流二极管击穿或开路引起交流电压挡无法使用或测量不准，交流电压挡中（D1，D2）D1和D2有一只管子击穿交流电压挡都会出现故障。
MF47万用表电阻档原理
MF47万用表电阻档原理
MF47万用表电阻档原理?
测电阻时将转换开关SA拨到Ω"档，这时外部没有电流通入，因此必须使用内部电池作为电源，设外接的被测电阻为Rx，表内的总电阻为R，形成的电流为I，由Rx、电池E、可调电位器RP、固定电阻R1和表头部分组成闭合电路，形成的电流I使表头的指针偏转。
红表棒与电池的负极相连，通过电池的正极与电位器RP及固定电阻R1相连，经过表头接到黑表棒与被测电阻
Rx形成回路产生电流使表头显示。
回路中的电流为：
I ＝ E /(Rx+R )
从上式可知：
I和被测电阻Rx不成线性关系，所以表盘上电阻标度尺的刻度是不均匀的。
当电阻越小时，回路中的电流越大，指针的摆动越大，因此电阻档的标度尺刻度是反向分度。
当万用表红黑两表棒直接连接时，相当于外接电阻最小Rx=0，那么：
I ＝ E /(Rx+R) ＝ E /R
此时通过表头的电流最大，表头摆动最大，因此指针指向满刻度处，向右偏转最大，显示阻值为0Ω。
请看电阻档的零位是在左边还是在右边，其余档的零位与它一致吗？反之，当万用表红黑两表棒开路时Rx→∞， R可以忽略不计，那么：
I ＝E /(Rx+R) ≈ E/Rx → 0
此时通过表头的电流最小，因此指针指向0刻度处，显示阻值为∞。
指针式万用表MF47的原理与测量方法和测量电路
万用表的使用（MF47）●万用表的原理图与工作原理●万用表的电阻档测量原理图及实际电阻色环图片表●三极管引脚判断及常用三极管直流放大倍数表●万用表的电容测量及微小电容测量方法与电路分析●For personal use only in study and research; not for commercial use ●●万用表测量驻极体话筒、喇叭、稳压管稳压电压、光敏电阻等●在线电路电容、电阻测量●万用表使用技巧与注意事项第一节：万用表的原理图与工作原理南京 MF 47型指针式万用表原理电路图（1）从图（1）中我们可以分析出，其测量电阻，直流电压，交流电压和直流电流的原理可等效为图（2）所示。
测量原理，图（2）从图（2）中可以得出以下结论：测量外接直流或交流电压与直流电流时，万用表电池可有可无。
实践一：将万用表的电池1.5v和9V全取出，然后用其直流电压档测电压，结果显示为1.5v和9v。
万用表不用时不要打到电阻档，其他档可以，最好OFF因为打到Ω档，如果两表笔（黑红）放置时不小心短路或接了一个具有一定电阻的东西会用使万用表电池耗电而减少万用表使用周期；然而非Ω档未用到电池，故不会耗电。
第二节：万用表电阻档工作原理图电阻色环对应表第三节：三极管引脚判断：1.判断三极管的基极及三极管类型用MF47指针式万用表的电阻1k档测量三极管任意两脚电阻（其中一表笔不动，另一个表笔分别接三极管另外两脚），发现两次测量指针都偏置了，那么一表笔不动的即为基极b，如果该表笔是黑，则只是NPN型，如果是红表笔，则为PNP型。
2.三极管c、e两极判断仍然用万用表的1K档。
以NPN为例分析，用左手的大拇指和食指捏住基极b 与另外一极（主要是利用人的电阻，大概在几百K到1M左右），用黑表笔连用手捏着的非基极，另一表笔接非手捏着的一极，若指针偏转大，则与基极捏着的一极为集电极，非手捏着的为射极。
此时电路构成放大电路，所以指针偏转很大，等效电路如图（2.0）：若指针不偏转，则与基极捏着一起的那极为射极e，非手捏着的为集电极。
MF47型万用原理详细分析
档位来依次测量稳压源的输出电压，观察指针的偏转情况；调节稳压源使其输出的电 压变化范围为 0～2.5V， 用损坏了的万用表的直流电压档的 2.5V 档位来依次测量稳压 源的输出电压， 观察指针的偏转情况； 调节稳压源使其输出的电压变化范围为 0～10V， 用损坏了的万用表的直流电压档的 10V 档位来依次测量稳压源的输出电压， 观察指针 的偏转情况；调节稳压源使其输出的电压变化范围为 0～45V，用损坏了的万用表的 直流电压档的 50V 档位来依次测量稳压源的输出电压， 观察指针的偏转情况； 调节稳 压源使其输出的电压变化范围为 0～45V， 用损坏了的万用表的直流电压档的 250V 档 位来依次测量稳压源的输出电压，观察指针的偏转情况；调节稳压源使其输出的电压 变化范围为 0～45V， 用损坏了的万用表的直流电压档的 500V 档位来依次测量稳压源 的输出电压， 观察指针的偏转情况； 调节稳压源使其输出的电压变化范围为 0～45V， 用损坏了的万用表的直流电压档的 1000V 档位来依次测量稳压源的输出电压， 观察指 针的偏转情况。 （2）故障现象： 测试 0.25V 档位时，观察到指针从 0 偏转到右端，说明 0.25V 的档位正常；测 试 1V 档位时， 观察到指针从 0 偏转到右端， 说明 1V 的档位正常； 测试 2.5V 档位时， 观察到指针不偏转， 说明 2.5V 的档位不正常； 测试 10V 档位时， 观察到指针不偏转， 说明 10V 的档位不正常；测试 50V 档位时，观察到指针不偏转，说明 50V 的档位不 正常；测试 250V 档位时，观察到指针从 0 偏转到 45V 左右端，说明 250V 的档位正 常；测试 500V 档位时，观察到指针从 0 偏转到 45V 左右端，说明 500V 的档位正常； 测试 1000V 档位时，观察到指针从 0 偏转到 45V 左右端，说明 1000V 的档位正常； 综上测试观察，直流电压档的 2.5V、10V 和 50V 档位的电路出现故障，其它档 位正常。
指针式万用表的原理与检修
指针式万用表的原理与检修万用表是电子爱好者必备的工具，虽然现在有各种各样的数字式万用表，但指针式万用表以其特有的一些优点，如读数直观、形象等，在某些情况下的测量是优于数字式万用表的，所以仍然有很多人喜欢使用指针式万用表。
关于指针式万用表的资料虽然不少，但比较详细透彻的介绍并不多，本文以初学者使用较多的MF47和MF50型指针式万用表为例，尝试较详细地介绍其电路部分的工作原理及一些检修事项。
一、基本原理与结构1．基本原理指针式万用表（以下简称万用表）的核心是一只直流微安表，一般称为表头。
万用表的很多重要性能，如灵敏度、准确度等级、阻尼及指针回零等大都取决于表头的性能。
表头的灵敏度是以满刻度时的测量电流来衡量的，此电流又称满偏电流，表头的满偏电流越小，灵敏度就越高。
一般万用表表头的灵敏度大多在10～100μA范围内。
MF47型和MF50型万用表表头的灵敏度分别是46.2μA和83.3μA。
由于表头只能通过几十微安的电流，所以要用于实际测量就必须加以扩展，加入测量电路，把被测的电量转化为适合于表头要求的满偏电流以内。
测量电路一般包括并联分流电路、串联分压电路和整流电路，以及在串联分压和并联分流基础上再加入电源扩展为可测量电阻的电路等，如图1 所示。
（a）测量直流电流（b）测量直流电压（c）测量电阻图1 微安表扩展测量电流、电压和电阻的原理2．结构万用表主要由三部分组成：表头、测量电路和转换开关。
表头如前所述是一只直流微安表，而测量电路的作用则是把被测的电量转换为适合于表头要求的满偏电流以内。
对MF47型万用表来说，在通过测量电路之后，应该使通过表头的电流限定在直流46.2μA以内，而对于MF50型万用表来说，这个电流则是限定在83.3μA以内。
转换开关是用来选择各种不同的测量电路，以实现不同种类和不同量程的测量要求。
转换开关的好坏直接影响万用表的使用效果，好的转换开关应转动灵活、手感好、旋转定位准确、触点接触可靠等，这也是选购万用表时应重点检查的一个项目。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

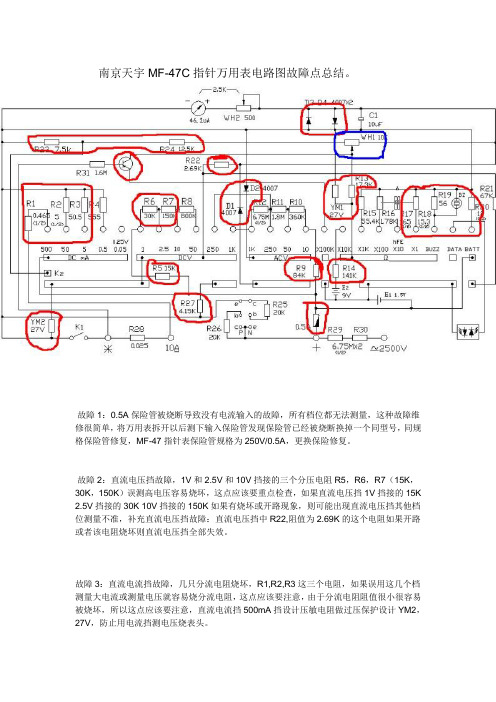

南京天宇MF-47C指针万用表电路图故障点总结。
故障1：0.5A保险管被烧断导致没有电流输入的故障，所有档位都无法测量，这种故障维修很简单，将万用表拆开以后测下输入保险管发现保险管已经被烧断换掉一个同型号，同规格保险管修复，MF-47指针表保险管规格为250V/0.5A，更换保险修复。
故障2：直流电压挡故障，1V和2.5V和10V挡接的三个分压电阻R5，R6，R7（15K，30K，150K）误测高电压容易烧坏，这点应该要重点检查，如果直流电压挡1V挡接的15K 2.5V挡接的30K 10V挡接的150K如果有烧坏或开路现象，则可能出现直流电压挡其他档位测量不准，补充直流电压挡故障：直流电压挡中R22,阻值为2.69K的这个电阻如果开路或者该电阻烧坏则直流电压挡全部失效。
故障3：直流电流挡故障，几只分流电阻烧坏，R1,R2,R3这三个电阻，如果误用这几个档测量大电流或测量电压就容易烧分流电阻，这点应该要注意，由于分流电阻阻值很小很容易被烧坏，所以这点应该要注意，直流电流挡500mA挡设计压敏电阻做过压保护设计YM2，27V，防止用电流挡测电压烧表头。
故障4：交流电压挡故障，交流电压挡10V挡接的84K分压电阻和交流电压挡50V挡接的360K分压电阻（R9，R10）如果误测高压很容易烧掉分压电阻，这点应该要注意检查，在检修交流电压挡故障中，如果交流电压挡出现测量不准或无法测量的故障，则第一步首先检查电刷与电路板是否出现接触不良的现象，如果出现接触不良的故障也会出现测量不准或无法测量的故障，排除这个故障，检查分压电阻的电阻值，防止分压电阻出现阻值变化或分压电阻开路的故障，如果检查中分压电阻有阻值变化或分压电阻开路的故障更换同阻值大小的分压电阻来修复，如果分压电阻正常则交流电压挡还是无法使用或测量不准，则应该重点检查交流电压挡中整流器中半波整流电路中的两只整流二极管的正反向电阻值，可能由于整流二极管击穿或开路引起交流电压挡无法使用或测量不准，交流电压挡中（D1，D2）D1和D2有一只管子击穿交流电压挡都会出现故障。
故障5：电阻挡故障，X100K挡接的三极管可能使用X100K挡误测电压而烧该三极管，X10K 挡接的17.3K电阻和X10K挡接的YM1，27V的压敏电阻容易烧这点也要注意其次就是
X10,X1挡接的电阻如果误测电压都会容易烧。
电阻挡调零不准故障，由于9V和1.5V电池电压偏低引起该故障发生，可以更换电池，如果电池正常电阻挡所有档位还是调零不准则说明电阻挡本身有故障，可以通过测量表头满篇电流调节电位器来检查是否是调零电路故障，如果调节电位器可以将表头调节到满篇46.2μA的话，则说明故障存在可调电路，首先重点检查WH1自身的10K电阻值，防止WH1开路或内阻变大，排除WH1损坏，检查串联的R23和R24，他们俩串联起来总阻值为20K 如果这两个电阻有一个出现阻值变化或电阻开路都会出现电阻调零不准的故障检查修复。
电阻调零电路的工作原理：电阻调零电位器WH1接一个可调电阻（或者两个串联）通过拧动电阻调零电位器的同时相当于改变可调电阻的电阻值从而改变流过表头电流大小来进行调零。
故障6：表头保护电路故障，表头保护二极管即双向限幅二极管（D3，D4并联构成表头限幅保护）如果D3，D4击穿表头就会被保护不通电，还有C1击穿，这点都要重点检查。
故障7：电刷与电路板接触不良引起某个档位无法使用或测量不准，这个故障很常见，由于长时间使用，电刷与电路板接触不良引起的该故障发生，维修方法很简单从新安装即可修复。
MF-47C该表有BUZZ（蜂鸣挡）一般蜂鸣挡的故障容易出现，R19,56欧姆的电阻烧坏引起蜂鸣器不响，蜂鸣器本身损坏引起蜂鸣器不响。
BATT档位烧掉12欧姆的电阻也会出现该档位无法使用。
