实验18霍尔效应数据处理
霍尔效应(含数据处理样版)
霍尔效应(含数据处理样版)《霍尔效应（含数据处理样版）》霍尔效应啊，这可真是个有趣又神奇的物理现象呢。
你就把它想象成一个小小的交通指挥员，在微观的电子世界里指挥着交通。
咱们先说说霍尔效应是个啥。
在一个通电的导体或者半导体里啊，加上一个垂直于电流方向的磁场，就像在一条热闹的马路上突然竖起了一道无形的墙。
这时候呢，电荷就会受到一个力的作用，开始往两边分开，就好像行人被那道无形的墙挤到两边去了一样。
结果就会在导体或者半导体的两边产生一个电压差，这个电压差就是霍尔电压啦。
这就好比在马路上因为那道无形的墙，两边出现了不同的拥挤程度，一边压力大，一边压力小，这个压力差就类似于霍尔电压呢。
那这个霍尔电压和哪些因素有关呢？它和通过的电流强度、磁场强度还有这个导体或者半导体本身的一些性质有关。
这电流强度就像是马路上车的流量，如果车流量越大，那受到这无形墙影响的时候，两边产生的压力差可能就越大。
磁场强度呢，就像是那道无形墙的强度，墙越坚固，对行人或者车辆的影响肯定就越大呀。
至于导体或者半导体本身的性质，就好比是马路上的路况，是水泥路还是柏油路，是宽马路还是窄马路，这些都会影响到最终两边的压力差或者说霍尔电压的大小。
现在咱们来聊聊数据处理样板吧。
假如你做了个关于霍尔效应的实验，得到了一堆电流、磁场强度和霍尔电压的数据。
这就像是你在马路上统计了不同车流量、不同墙的强度下两边的压力差数据一样。
你得先把这些数据整理好，可不能像一团乱麻似的随便放着。
比如说你可以把电流值从小到大排列，把对应的磁场强度和霍尔电压值也跟着排好队。
这就像是把不同车流量的情况按照从小到大的顺序排好，对应的墙的强度和压力差数据也跟着排好队一样。
然后呢，你可以试着找出它们之间的关系。
你看啊，如果把电流值当作横坐标，霍尔电压值当作纵坐标，画在一个坐标纸上，你可能会发现它们之间会呈现出一种线性关系呢。
这就像是你在地图上把车流量和压力差的数值画出来，发现它们之间有某种规律一样。
霍尔效应实验报告数据处理
霍尔效应实验报告数据处理霍尔效应实验报告数据处理引言：霍尔效应是指在一个导电体中，当通过它的一端施加一个垂直于电流方向的磁场时，会在导电体的另一端产生一种电势差。
这种现象被称为霍尔效应，它是一种重要的物理现象，在电子学和材料科学领域有着广泛的应用。
本实验旨在通过测量霍尔电压和电流的关系，研究霍尔效应的特性。
实验步骤：1. 准备实验装置：将霍尔片固定在导轨上，并与电源、电流表、电压表和磁铁连接。
2. 施加磁场：调整磁铁的位置，使其磁场垂直于导轨上的霍尔片。
3. 测量电流：通过电流表测量通过霍尔片的电流。
4. 测量霍尔电压：通过电压表测量霍尔片两端的电势差，即霍尔电压。
5. 改变电流和磁场：依次改变电流和磁场的大小，记录相应的电流和霍尔电压值。
数据处理：1. 绘制电流-霍尔电压曲线：根据实验记录的数据，绘制电流-霍尔电压曲线。
横轴为电流值，纵轴为霍尔电压值。
可以选择使用散点图或折线图进行绘制。
2. 分析曲线特征：观察曲线的形状和趋势，分析电流和霍尔电压之间的关系。
根据霍尔效应的理论，当电流和磁场方向相同时，霍尔电压为正值；当电流和磁场方向相反时，霍尔电压为负值。
通过分析曲线的特征，可以验证霍尔效应的存在。
3. 计算霍尔系数：霍尔系数RH是描述霍尔效应强度的物理量，可以通过实验数据计算得到。
根据公式RH = V / (I * B)，其中V为霍尔电压，I为电流，B为磁场强度。
根据实验记录的数据，计算不同条件下的霍尔系数，并进行比较和分析。
4. 绘制霍尔系数-磁场曲线：根据计算得到的霍尔系数和对应的磁场强度，绘制霍尔系数-磁场曲线。
通过观察曲线的形状和趋势，可以进一步分析霍尔效应的特性和影响因素。
结果讨论：根据实验数据处理的结果，可以得出以下结论：1. 霍尔效应存在：根据电流-霍尔电压曲线的特征，可以验证霍尔效应的存在。
当电流和磁场方向相同时，霍尔电压为正值；当电流和磁场方向相反时，霍尔电压为负值。
2. 霍尔系数的影响因素：根据霍尔系数-磁场曲线的形状和趋势，可以分析霍尔系数的影响因素。
霍尔效应测磁场——数据处理
霍尔效应测磁场——数据处理霍尔效应是一种利用外加磁场引起的电荷载流子的偏转而产生的电压差来测量磁场的方法。
霍尔效应传感器是一种常用的磁传感器，可以将磁场的大小和方向转换成电信号输出。
本文将介绍如何对霍尔效应测量的数据进行处理。
1. 霍尔电压与磁场的关系在一定磁场强度下，霍尔效应传感器输出的电压与其所受到的磁场的大小和方向有关。
通常情况下，磁场的大小越大，霍尔电压也越大。
而磁场的方向与传感器的位置和安装方向密切相关。
2. 实验测量与数据记录在实验中，首先需要进行传感器的校准。
一般情况下，使用标准磁场源进行校准，校准结果将用于后续的数据处理。
在进行测量时，需记录当时的环境信息，包括温度、湿度、磁场来源等。
同时，应记录每次测量的数据，包括霍尔电压和磁场方向等。
3. 数据处理在数据处理中，首先应将原始数据进行清洗和去噪，排除异常值和噪声干扰。
然后，应将数据转换成所需的单位，例如将霍尔电压转换为磁场强度的单位（单位为高斯）。
接下来，应对数据进行拟合，以确定霍尔电压与磁场的关系。
针对所得到的数据，可以选择一些常用的数学模型，例如线性、指数、对数等模型，通过拟合方法得出最优的模型参数，并进行模型优度的检验。
最后，应利用所得到的模型，由霍尔电压反推磁场的大小和方向。
根据实际应用需求，可以对反推出的磁场进行滤波、分析和标定等处理，以提高测量的精度和可靠性。
4. 总结霍尔效应测量磁场是一种简便、快速和便捷的方法，得到的数据可以应用于多个领域和实际问题中。
通过对数据的清洗、转换、拟合和处理，可以得到准确和可靠的数学模型和测量结果，为后续的磁场应用提供了有效的支撑。
霍尔效应实验数据处理

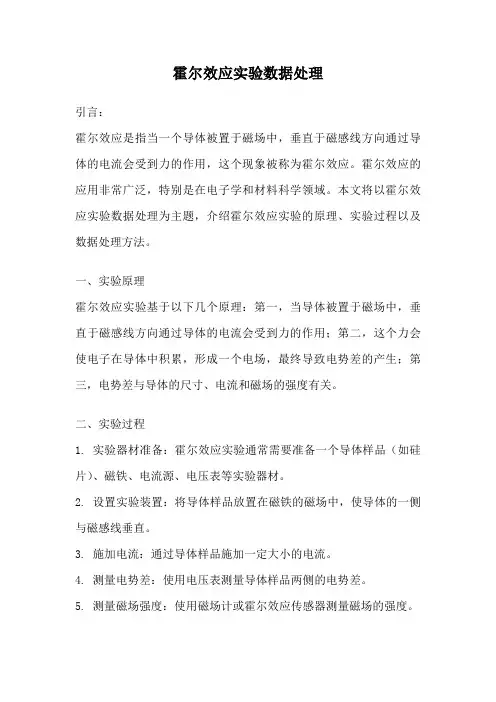

霍尔效应实验数据处理引言：霍尔效应是指当一个导体被置于磁场中，垂直于磁感线方向通过导体的电流会受到力的作用，这个现象被称为霍尔效应。
霍尔效应的应用非常广泛，特别是在电子学和材料科学领域。
本文将以霍尔效应实验数据处理为主题，介绍霍尔效应实验的原理、实验过程以及数据处理方法。
一、实验原理霍尔效应实验基于以下几个原理：第一，当导体被置于磁场中，垂直于磁感线方向通过导体的电流会受到力的作用；第二，这个力会使电子在导体中积累，形成一个电场，最终导致电势差的产生；第三，电势差与导体的尺寸、电流和磁场的强度有关。
二、实验过程1. 实验器材准备：霍尔效应实验通常需要准备一个导体样品（如硅片）、磁铁、电流源、电压表等实验器材。
2. 设置实验装置：将导体样品放置在磁铁的磁场中，使导体的一侧与磁感线垂直。
3. 施加电流：通过导体样品施加一定大小的电流。
4. 测量电势差：使用电压表测量导体样品两侧的电势差。
5. 测量磁场强度：使用磁场计或霍尔效应传感器测量磁场的强度。
三、数据处理方法1. 计算霍尔系数：通过测量电势差和磁场强度，可以计算出霍尔系数。
霍尔系数是描述霍尔效应的一个重要参数，表示单位电流通过单位厚度的导体时，产生的电势差与磁场强度的比值。
2. 分析数据：根据实验结果，可以分析不同电流和磁场强度对电势差的影响。
可以绘制电势差与电流、磁场强度的关系曲线，以及电势差与导体厚度的关系曲线，进一步分析实验结果。
3. 计算导电性：根据测得的电势差和电流值，可以计算出导体的电阻。
根据欧姆定律，电阻与电势差成正比，与电流成反比。
可以利用这些数据计算出导体的电导率、电阻率等导电性参数。
4. 判定材料类型：根据霍尔系数的正负可以判断导体的类型。
当霍尔系数为正时，表示导体为p型半导体；当霍尔系数为负时，表示导体为n型半导体。
结论：通过实验数据的处理和分析，可以得出导体的电导率、电阻率等导电性参数，并且可以判断导体的类型。
霍尔效应实验为研究材料的导电性和性能提供了重要的手段和依据。
霍尔效应及其应用实验报告数据处理
霍尔效应及其应用实验报告数据处理一、实验目的本次实验的主要目的是通过测量霍尔电压、电流等物理量，深入理解霍尔效应的原理，并探究其在实际中的应用。
同时，通过对实验数据的处理和分析，提高我们的科学研究能力和数据处理技巧。
二、实验原理霍尔效应是指当电流垂直于外磁场通过导体时，在导体的垂直于磁场和电流方向的两个端面之间会出现电势差，这一现象称为霍尔效应。
假设导体中的载流子为电子，其电荷量为 e，平均定向移动速度为v，导体宽度为 b，厚度为 d，外加磁场的磁感应强度为 B。
则电子受到的洛伦兹力为 F ＝ e v B，在洛伦兹力的作用下，电子会向导体的一侧偏转，从而在导体两侧产生电势差，即霍尔电压 UH 。
根据霍尔效应的基本公式：UH ＝ RH I B ／ d ，其中 RH 为霍尔系数。
三、实验仪器霍尔效应实验仪、直流电源、毫安表、伏特表、特斯拉计等。
四、实验步骤1、连接实验仪器，将霍尔元件放入磁场中，确保磁场方向与霍尔元件平面垂直。
2、调节直流电源，给霍尔元件通入恒定电流 I ，并记录电流值。
3、用特斯拉计测量磁场的磁感应强度 B ，并记录。
4、测量霍尔元件两端的霍尔电压 UH ，改变电流和磁场的方向，多次测量取平均值。
五、实验数据记录以下是一组实验数据示例：｜电流 I （mA) ｜磁场 B （T) ｜霍尔电压 UH （mV) ｜｜｜｜｜｜ 500 ｜ 050 ｜ 250 ｜｜ 500 ｜ 100 ｜ 500 ｜｜ 500 ｜ 150 ｜ 750 ｜｜ 1000 ｜ 050 ｜ 500 ｜｜ 1000 ｜ 100 ｜ 1000 ｜｜ 1000 ｜ 150 ｜ 1500 ｜六、数据处理方法1、计算霍尔系数 RH根据公式 UH ＝ RH I B ／ d ，可得 RH ＝ UH d ／（I B) 。
由于 d 为霍尔元件的厚度，在实验中为已知量，因此可以通过测量不同电流和磁场下的霍尔电压，计算出霍尔系数 RH 。
霍尔效应实验数据处理
霍尔效应实验数据处理

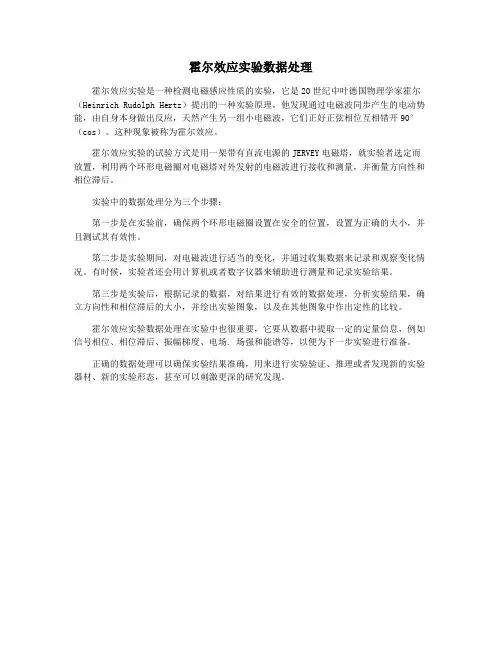

霍尔效应实验是一种检测电磁感应性质的实验，它是20世纪中叶德国物理学家霍尔（Heinrich Rudolph Hertz）提出的一种实验原理，他发现通过电磁波同步产生的电动势能，由自身本身做出反应，天然产生另一组小电磁波，它们正好正弦相位互相错开90°（cos）。
这种现象被称为霍尔效应。
霍尔效应实验的试验方式是用一架带有直流电源的JERVEY电磁塔，就实验者选定而放置，利用两个环形电磁圈对电磁塔对外发射的电磁波进行接收和测量，并衡量方向性和相位滞后。
实验中的数据处理分为三个步骤：
第一步是在实验前，确保两个环形电磁圈设置在安全的位置，设置为正确的大小，并且测试其有效性。
第二步是实验期间，对电磁波进行适当的变化，并通过收集数据来记录和观察变化情况。
有时候，实验者还会用计算机或者数字仪器来辅助进行测量和记录实验结果。
第三步是实验后，根据记录的数据，对结果进行有效的数据处理，分析实验结果，确立方向性和相位滞后的大小，并绘出实验图象，以及在其他图象中作出定性的比较。
霍尔效应实验数据处理在实验中也很重要，它要从数据中提取一定的定量信息，例如信号相位、相位滞后、振幅梯度、电场. 场强和能谱等，以便为下一步实验进行准备。
正确的数据处理可以确保实验结果准确，用来进行实验验证、推理或者发现新的实验器材、新的实验形态，甚至可以刺激更深的研究发现。
霍尔效应实验数据处理
霍尔效应实验数据处理引言：霍尔效应是指在导电材料中，当有垂直于电流方向的磁场作用时，导体横向会产生电势差，这种现象被称为霍尔效应。
霍尔效应的应用非常广泛，例如在传感器、磁性材料的研究和电子器件中都有重要的应用。
实验目的：本实验旨在通过测量霍尔电阻的变化，研究霍尔效应，并通过数据处理来分析霍尔系数和载流子的性质。
实验装置和原理：本实验使用霍尔效应测量仪和磁场产生装置。
霍尔效应测量仪由霍尔探头、电流源和电压测量仪组成。
实验中，将电流源与霍尔探头连接，通过电流源产生一定大小的恒定电流流过霍尔探头。
而磁场产生装置则通过调节磁场的大小和方向，使磁场垂直于电流方向。
实验步骤：1. 将霍尔探头与电流源和电压测量仪相连，保持电流源的电流为恒定值；2. 调节磁场产生装置，使磁场垂直于电流方向；3. 测量霍尔探头两侧的电压，并记录下来；4. 改变电流源的电流大小，重复步骤3。
数据处理：在实验中，我们记录下了不同电流下霍尔探头两侧的电压。
根据霍尔效应的原理，我们知道霍尔电阻的大小与电流和电压之间的关系应该是线性的。
因此，我们可以通过线性拟合来求解霍尔系数和载流子的性质。
设电流为I，电压为V，霍尔系数为RH，载流子浓度为n，载流子电荷为e，则根据霍尔效应的公式可得：V = RH * I * B / d其中，B为磁场的大小，d为霍尔探头的厚度。
通过线性拟合得到的斜率即为霍尔系数RH，根据霍尔系数的定义，可以计算出载流子的浓度n。
结果与讨论：根据实验数据进行线性拟合，得到霍尔系数RH的值为XXX。
根据霍尔系数的计算公式，我们可以得到载流子的浓度n为XXX。
通过实验数据处理，我们成功地研究了霍尔效应，并得到了霍尔系数和载流子浓度的信息。
这些结果对于进一步研究材料的电子性质和应用具有重要意义。
结论：通过实验数据处理，我们成功地研究了霍尔效应，并通过线性拟合计算得到了霍尔系数和载流子浓度的值。
这些结果对于材料研究和电子器件的设计具有重要的参考价值。
大学物理实验报告 实验18霍尔效应数据处理
通过上述测量方法，虽然不能消除所有的副效应，但较小，引入的误差不大，可以忽略不计，因此霍尔效应电压可近似为(1-6)3、直螺线管中的磁场分布1、以上分析可知，将通电的霍尔元件放置在磁场中，已知霍尔元件灵敏度，测量出和，就可以计算出所处磁场的磁感应强度。(1-7)2、直螺旋管离中点处的轴向磁感应强度理论公式：(1-8)式中，是磁介质的磁导率，为螺旋管的匝数，为通过螺旋管的电流，为螺旋管的长度，是螺旋管的内径，为离螺旋管中点的距离。X=0时，螺旋管中点的磁感应强度(1-9)
(1)厄廷好森效应引起的电势差。由于电子实际上并非以同一速度v沿y轴负向运动，速度大的电子回转半径大，能较快地到达接点3的侧面，从而导致3侧面较4侧面集中较多能量高的电子，结果3、4侧面出现温差，产生温差电动势。
可以证明。的正负与和的方向有关。(2)能斯特效应引起的电势差。焊点1、2间接触电阻可能不同，通电发热程度不同，故1、2两点间温度可能不同，于是引起热扩散电流。与霍尔效应类似，该热扩散电流也会在3、4点间形成电势差。
A、A′间形成了稳定的电势差(霍尔电压)。设为霍尔电场，是载流子在电流方向上的平均漂移速度；样品的宽度为，厚度为，载流子浓度为，则有：(1-1)
因为，，又根据，则(1-2)其中称为霍尔系数，是反映材料霍尔效应强弱的重要参数。只要测出、以及知道和，可按下式计算：(1-3)(1-4)为霍尔元件灵敏度。
根据RH可进一步确定以下参数。(1)由的符号(霍尔电压的正负)判断样品的导电类型。判别的方法是按图1所示的和的方向(即测量中的+，+)，若测得的<0(即A′的电位低于A的电位)，则样品属N型，反之为P型。(2)由求载流子浓度，即。应该指出，这个关系式是假定所有载流子都具有相同的漂移速度得到的。严格一点，考虑载流子的速度统计分布，需引入的修正因子(可参阅黄昆、谢希德著《半导体物理学》)。(3)结合电导率的测量，求载流子的迁移率。电导率与载流子浓度以及迁移率之间有如下关系：(1-5)2、霍尔效应中的副效应及其消除方法上述推导是从理想情况出发的，实际情况要复杂得多。产生上述霍尔效应的同时还伴随产生四种副效应，使的测量产生系统误差，如图2所示。
