油菜播种机排种排肥装置设计
气吸式精密播种机种肥监控系统设计(机电一体化)解读
气吸式精密播种机种肥监控系统1. 研究设计的要求、目的及意义1.1研究设计的要求播种是农业生产中最重要的环节，播种质量直接影响着作物的生长质量和产量。
在农业机械化迅速发展的今天，精密播种机越来越多的应用到农业生产中，其广泛应用已成为现代播种技术的主要特征，是播种的主要发展方向。
气吸式精密播种机是精密播种机的一种，它具有不伤种、对种子尺寸要求不严、易于实现单粒精播和高速作业等优点。
但是，和其它精密播种机一样，气吸式精密播种机播种过程具有全封闭的特点，仅凭人的视觉不能很好的监视播种质量和施肥质量。
因此，对播种机的播种过程进行电子监测就显得尤为重要。
此气吸式精密播种机种肥监控装置的设计主要包括漏播监视、重播监视、种箱监视、肥料撒播监控等等。
1.2研究设计的目的及意义中国是一个农业大国，国家很重视农业生产，随着农业发展和农民整体水平的提高，农业机械的现代化水平越来越高，精密播种机也广泛应用到农业生产中。
精密播种有很多优点，它节省种子、省工时、提高作物生长质量、增加作物产量。
在我国，精密播种技术是近年来国家大力推广节本增效工程技术的主要内容。
由此可见，精密播种已成为播种技术的发展趋势，精密播种机也将越来越多的应用在农业生产中。
在农业生产过程中，播种是非常重要的一个环节，播种质量直接影响作物的生长质量和产量，在精密播种中，播种质量尤为重要。
播种机要部件是排种部件或排种装置。
在精密播种机上，这一排种装置称为精密排种器，它是精密播种机的核心部件，其性能优劣直接影响着精密播种机的播种质量。
所以对精密排种器性能进行充分的、实时的监测，确保排种器工作可靠十分必要。
气吸式精密播种机是一种新型精密播种机，除了具有精播机的各种优点外，它还不伤种子、适应力强、易于实现单粒精播和高速作业等优点，是我国农村、农场正在推广使用的先进新型精密播种机。
但是在播种过程中，无论性能多么优良的播种机也会出现故障，发生漏播。
如果不及时发现或者找不到漏播处，就会不可避免影响这一年的收成。
大粒种子精播机的设计【玉米、大豆快速精密双行播种机含9张CAD图纸】
摘要本课题针对北方一年一熟旱作农业区缺乏配套播种机具的问题，在前人研究的基础上，从原理与结构上开发设计一种快速精密播种机,考虑实际生产作业需要,在满足精密播种要求的前提下降低成本，提高精密播种机作业速度。
精密播种是将精确数量的合格种子播种到符合生长要求的土壤中预定部位，包括精密的株距、播深和行距组成的三维空间坐标。
本播种机主要采用型孔式的排种器，配合输肥管、导种管、开沟器、覆土器和镇压器等组成，一次完成开沟、侧深施肥、精密播种、覆土镇压等项作业。
本文将播种机设计成2行播种作业以实现快速播种要求，采用双圆盘开沟器，其开沟整齐,工作稳定，能适应较高的作业速度。
本快速精密播种机具有结构紧凑、传动方式简单和工作性能可靠等特点，它可以播种不同类型的的种子（如玉米、大豆），并可与施肥装置组合设计成播种施肥机组，具有广泛应用前景。
本文介绍的快速精密播种机工作原理如下：机器前进的同时，施肥圆盘转动开沟，地轮转动并通过链轮、链条驱动排肥轴转动，排肥盒排下的肥料通过排肥管施到土壤中，双圆盘开沟器转动并通过两侧限深轮仿行限深开沟，压沟刀扩沟，同时由排种器排出的种子从导种管进入种沟内，后面的V形镇压轮将沟侧土壤压入种沟，镇压同时并覆土，从而完成精密播种要求。
关键词：播种机；排种器；开沟器；镇压轮；限深轮ABSTRACTAccording to the problem of lacking suitable planter in one crop a year arid agriculture region of North China, upon the basis of predecessors’ research, this paper designed a kind of fast and precise seed sowing machine from the structure and principles. According to the needs of the actual production, on the premise of meeting the reqirement of precise seed sowing, the cost should be cut down and the speed increased. The precision planting provides accurate amount of seeds to soil at equal interval within rows and seeding depth. This planter is mainly comprised of the aperture-mould metering-device, fertilizer-carried pipe, seeds-carried pipe, double disics opener, covering and suppressing device; it is a complicated process comprising of ditching, fertilizing, planting, covering and suppressing; the requirements of its field performance are quite strict; it is designed to be 2 rows planter to improve its work speed and double discs opener is adopted, which ditches oderly, runs stably, and can be suitable for high speed. It has the characreristics of compact structure, simple transmission and riable performance, can sow different kind of seeds, such as maize, soybeans. Combined with fertilizing device, the planter can be designed to sow seeds and fertilizer at the same time. The planter has a widespread prospect of application.This article introduced the system of the fast and precise seed sowing machine. Its principle is the following: as the plater runs, the fertilizing disc turns to ditch, and the soil-wheel runs and drives fertilizer-drain shaft rotates via chains transmission; the fertilizer discharged by the box is fertilized into the soil; double disics opener turns and ditches with certain depth through depth-limited wheel; ditches-pressing blades enlarge the ditches; the seeds discharged by metering-device arrive at the ditches through seeds-carried pipe; and the suppressing V-wheel behind suppress the soil into the ditches with seeds and cover it with the soil at the same time. Thus, the requirement of precision planting has been completed.Key words：Seed; Aperture-mould Metering-device; Double Disics Opener; Suppressing V-wheel; Depth-limited Wheel目录摘要 (1)ABSTRACT (2)第1章第1章绪论 (5)1.1概述 (5)1.1.1 国内播种机发展现状 (5)1.1.2国外播种机发展现状 (7)1.1.3种作业发展趋势 (8)1.2播种方法 (9)1.3快速精密播种机的研究意义 (10)第2章播种机总体方案确定 (11)2.1 播种机的设计依据与技术分析 (11)2.1.1 可行性分析 (11)2.1.2 农艺技术指标 (12)2.1.3 配套技术指标 (12)2.1.4 技术经济指标 (12)2.2 总体设计 (13)2.2.1 工作原理及结构形式 (13)2.2.2 总体参数设计 (13)2.2.3 播种机的总体设计方案 (14)2.3 本章小结 (15)第3章零部件设计计算及安装 (15)3.1传动系统设计 (15)3.2种肥箱设计 (20)3.3排肥器设计 (21)3.4排种器设计 (22)3.5排种轴设计 (25)3.6塔轮链传动设计 (29)3.7其他工作部件的确定 (31)3.7.1施肥圆盘装配 (31)3.7.2开沟部件 (31)3.7.3仿形机构 (33)3.7.4镇压装置 (34)3.7.5支承轮装配 (34)3.7.6机架总成 (35)3.7.7播种单体装配 (35)3.8部件的安装 (36)3.9播种前的准备 (37)3.10本章小结 (40)第4章播种机的使用维护和保养 (41)4.1播种机的使用 (41)4.1.1农艺技术要求 (41)4.1.2播种的农业技术要求 (41)4.2播种机的维护和保养 (42)4.2.1注意事项 (42)4.2.2维护和保养 (43)4.3本章小结 (44)结论 (45)参考文献 (46)致谢 (47)第1章第1章绪论1.1概述精密播种是指按精确的粒数、间距和播深,将种子播入土中。
毕业设计(论文)-施肥播种机设计
摘要:大中型施肥播种机在小块地、山坡地或套种作物行间进行播种时难以适应,而传统人工播种的劳动强度较大,效率低,播种质量差,针对这种情况,应用人机工程学的原理研究设计了一种手持式播种施肥机,该机也可在作物根部进行追肥。
主要由控制器、种肥箱、排种肥系统、鸭嘴式开沟器等零部件组成,适用于谷物穴播或追肥,可使传统的人工播种(施肥)操作变为半机械化操作,将开沟、播种施肥、覆土一次完成。
它采用了简单可靠的机构和通用的零部件,具有携带方便、使用可靠,耗材少、易加工、成本低等特点。
关键词:施肥播种机;开沟器;排种;施肥Abstract : Working with large or middle types of seeders has difficulties on a small acreage plantation , sloping filed or a field growing two or more kinds of crops synchronously , whereas the t raditional manual work forms have the limitations of the st rong work st ress , low efficiency and low seeding quality. To settle those problems , a handy seeder (and fertilizer) was designed , which can also fertilize the crop on the root . According to the man2machine engineering theory , this machine was constituted of cont roller , seeding box , seed arrangement system and duck2mouth ditcher. It was designed for socket seeding and fertilization af ter deep furrowing. Using this machine , the t raditional handy operation was substituted by half2machine operation , and the process of ditching , seeding and earth up were completed in one step. It is characteristic by brief and credible st ructure with standard part s , easy to maintenance , and low cost .Key words : Seeder ; Ditcher ; Seed arrangement ; Fertilization目录摘要Abstract1 引言1.1小型农业施肥播种机的概述1.2小型农业施肥播种机的发展状况1.2.1 发展现状1.2.2 存在的问题1.2.3 施肥播种机的发展趋势2. 施肥播种机2.1 施肥播种机的分类2.2 施肥播种的方法2.3.机械播种的农业技术要求3.小型农业施肥机的结构及重要零件3.1 小型农业施肥播种机的实体设计3.2 小型农业施肥播种机的构造4 传动机构的设计4.1 链传动的特点及应用：4.2 滚子链的结构4.3.链轮的齿形4.4 滚子链的基本参数和型号的选定4.5.3 计算链速4.6 滚子链链轮的尺寸4.7 链轮材料5. 施播量的确定5.1 料斗的设计5.2 播量的确定与调整6.构件的材料选择6.1 槽轮的材料选择6.2 箱体的材料选择外文翻译7. 总结8. 致谢词9.参考文献10. 英文翻译1、引言1.1小型农业施肥播种机的概述：我国是一个多山的国家,坡地占很大比例,大于15度的坡地占国土面积的60%,干旱、半干旱的耕地占耕地总面积的1/2以上。
油菜播种机斜窝眼偏心轮式排种器结构设计
种 ， 靠 种 子 自身重 力 实 现 排种 ， 时将 斜 窝 眼设 计 成 为 通孔 ， 依 同 并加 装 一 个 内置偏 心 轮 ， 而 实 现 自动 清 种 。 从
关键 词 ：油菜 播种机 ；排种器 ；斜窝眼 ；偏心轮 式
中 图 分 类 号 ：￥ ２ 。 ３ ２ ３２ 文 献标 识码 ：Ａ 文 章 编 号 ：１ ０ ０ ３—１ ８ ２ ０ ０ ０ ７ ０ ８ Ｘ（０ ８）８— ０ ２— ３
廉， 但是 在 使 用过 程 中 排 种器 往 往 对 种 子 产生 一 定 的
损伤与破碎 ， 不仅 浪费种子 ， 而且 直接影 响 田间出苗
率， 导致 田间植株分布的间断性 ， 作物产量下降 ， 而 从 制约了水平 圆盘精密排种器在实际生产中的应用 。 Ｊ
１ ２ 国 内状况 ．
我国的排种器型式主要是机 械式 和气力式两类 ， 其它 型 式有 磁 力式 和 振 动 式 等 ， 大多 适 应 的工 作 速 度
０ 引 言
我 国是 油菜 生 产 和 消费 大 国 ， 面积 和 总产 量 占世 界油 菜 面积 和 总 产量 的 ３ ％左 右 ， ０ 居世 界 首 位 。长 江 流域 是 世界 上 最 大 的油 菜 生 产 区 ， 每 年油 菜 种 植 面 其 积与 总 产量 分 别 占全 国 的 ８ ％ 以 上 和 世 界 的 １４左 ０ ／ 右 。改 善播 种 机 的 播 种 质 量 是 提 高农 作 物 产 量 的 有
较 低 。机 械 式 精密 排 种 器 和 气 力 式 排 种 器 各 有利 弊 ，
只停 留在引进和仿制阶段 ， 以致在油菜播种技术上还
远 远 落后 于发 达 国家 。
各有其不 同的适用条件 。我 国精密 排种器 的开发 和

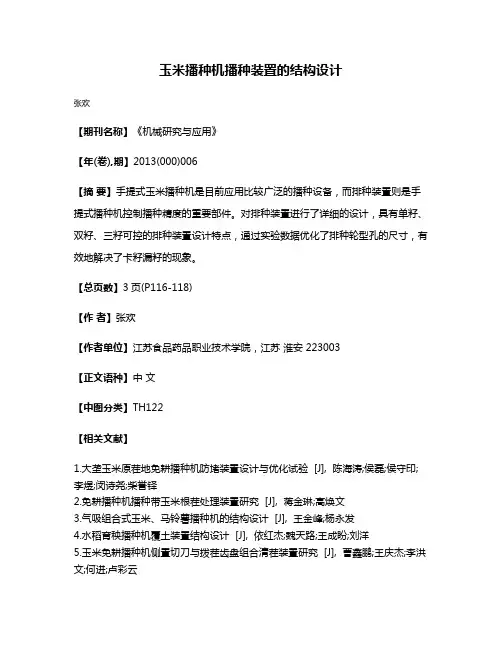

玉米播种机播种装置的结构设计
玉米播种机播种装置的结构设计
张欢
【期刊名称】《机械研究与应用》
【年(卷),期】2013(000)006
【摘要】手提式玉米播种机是目前应用比较广泛的播种设备，而排种装置则是手提式播种机控制播种精度的重要部件。
对排种装置进行了详细的设计，具有单籽、双籽、三籽可控的排种装置设计特点，通过实验数据优化了排种轮型孔的尺寸，有效地解决了卡籽漏籽的现象。
【总页数】3页(P116-118)
【作者】张欢
【作者单位】江苏食品药品职业技术学院，江苏淮安 223003
【正文语种】中文
【中图分类】TH122
【相关文献】
1.大垄玉米原茬地免耕播种机防堵装置设计与优化试验 [J], 陈海涛;侯磊;侯守印;李煜;闵诗尧;柴誉铎
2.免耕播种机播种带玉米根茬处理装置研究 [J], 蒋金琳;高焕文
3.气吸组合式玉米、马铃薯播种机的结构设计 [J], 王金峰;杨永发
4.水稻育秧播种机覆土装置结构设计 [J], 依红杰;魏天路;王成盼;刘洋
5.玉米免耕播种机侧置切刀与拨茬齿盘组合清茬装置研究 [J], 曹鑫鹏;王庆杰;李洪文;何进;卢彩云
因版权原因，仅展示原文概要，查看原文内容请购买。
排种器的参数设计
排种器的参数设计
用机械方法进行精量播种的排种器大多属于孔型孔式排种器。
根据种子的型状和尺寸等因素，设计出各种行孔或窝眼，用以播下每穴数量相等的种子。
型孔轮用硬塑料和金属制成，其直径常为120-180mm。
窝眼形状可设计成圆锥形、圆弧形或圆柱形。
本次设计的型孔轮为圆柱形。
表2-1 型孔参数表
2.开沟器参数设计
开沟器要求入土性能好，开沟器能在2-10cm内调节入土深度。
（3）镇压轮：镇压轮的压强要求0.3-0.5kg/cm2，要求转动灵活，不粘土。
镇压轮的宽度应稍大于苗幅宽，直径不可过小，否则转动不灵活，土壤易产生裂纹。
常取直径d=300-400mm，本次设计的镇压轮直径为250mm；宽度为125mm。
（4）镇压弹簧参数设计：
要求为0.3-0.5kgf/ cm2
镇压轮与地面的接触面积可初步估计为：
S=30×170=5100mm2。
所需压力N=（0.03-0.05）×5100=153-225N
受力图如下：
其中：
F：弹簧作用力
N：镇压轮接触地面的压力
AC：弹簧作用点与支点距离
AB：支点与镇压轮轴之间的距离
有AC=82cm AB=185mm 由F×AC=N×AB可得：
F min=N×AB÷AC=153×185÷82=345.2N
因为镇压轮有自重，所以选用下述(表2-2)弹簧即可满足要求
表2-2 弹簧主要参数。
高效精密大豆播种机设计毕业设计说明书论文
毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
播种机设计的关键技术及优化方法
播种机设计的关键技术及优化方法播种机是农业机械中的重要设备，它的设计对于农作物的播种质量和农业生产效率具有重要影响。
为了提高播种机的性能和可靠性，需要关注一些关键技术，并采取相应的优化方法。
下面，我将介绍关键技术和优化方法。
1. 播种装置设计技术：播种装置是播种机最核心的部件，它直接影响着播种的精度和均匀性。
在设计播种装置时，应注意以下几点：- 排种间距控制：通过合理设计排条或排斗，控制种子的排布间距，以保证播种的均匀性。
- 种子投放控制：设计合理的播种结构，确保种子能够均匀投放到土壤中，并避免堆积或堵塞。
- 播种深度控制：通过调整种子投放口的高度或倾斜角度，控制播种深度，以适应不同作物的生长需求。
2. 动力传动系统设计技术：播种机需要具备可靠的动力传动系统，以确保播种装置的正常运转。
在设计动力传动系统时，应考虑以下关键技术：- 选择合适的驱动器：根据播种机的规模和使用环境选择合适的发动机或电动机，并确保其输出功率能够满足播种机的工作需求。
- 优化传动装置：采用合适的传动装置，如齿轮传动、皮带传动等，以提高传动效率和可靠性。
3. 控制系统设计技术：播种机的控制系统是决定其自动化程度和操作便捷性的关键。
在设计控制系统时，应考虑以下关键技术：- 传感器应用：使用传感器检测播种参数，如排种间距、播种深度等，并将数据传输给控制器，实现自动控制。
- 自动化控制：采用计算机控制或PLC控制技术，实现播种过程的自动化操作，提高生产效率和播种质量。
4. 结构优化设计技术：为了提高播种机的稳定性和可靠性，可以考虑以下优化方法：- 结构刚度优化：通过合理的结构设计和材料选择，提高播种机的刚度，降低振动，以确保播种机能够在高速工作时保持稳定。
- 重心调整：合理调整播种机的重心位置，使其在工作过程中保持平稳和平衡，减少能量消耗和机械故障的风险。
- 辅助附件设计：考虑便捷性和多功能性，为播种机设计合适的附件，如灌溉系统、施肥装置等，以满足农业生产的特殊需求。
