心电监护仪技术参数要求
心电监护仪的参数设置标准
心电监护仪的参数设置标准一、引言心电监护仪是临床上常用的一种医疗设备，用于监测患者的心电信号，并实时显示和记录心电图形态，帮助医护人员了解患者心脏的情况，并进行相应的诊断和治疗。
在进行心电监护时，正确的参数设置对于监护结果的准确性和临床诊断的有效性至关重要。
本文制定了心电监护仪参数设置的标准，旨在规范和优化心电监护仪的使用，提高监护的准确性和可靠性。
二、参数设置标准1. 心电导联的选择心电监护仪通常有多种心电导联可供选择，包括标准的12导联、5导联和单导联等。
根据患者的临床情况、监护的目的和医护人员的需求，选择合适的心电导联进行监护。
2. 心电滤波频率心电信号通常伴随有肌肉运动和电源干扰等外界因素，为了减小这些干扰对心电图的影响，应采用合适的心电滤波频率。
一般情况下，滤波频率应设置在0.05Hz至150Hz之间。
3. 心率报警设置根据患者的实际情况，设置合理的心率报警上下限，一般情况下，心率报警上限设置为患者的最大心率加20%，下限设置为最小心率减20%。
4. ST段分析对于需要连续监护ST段的患者，应打开ST段分析功能，并设置适当的ST段的上下偏移值，以及报警的时间延迟和灵敏度，以便及时发现和处理ST段异常。
5. 心律失常报警针对需要监测心律失常的患者，设置合理的心律失常诊断门槛和报警灵敏度，确保能够及时准确地发现心律失常。
6. 波形显示设置对于心电图的波形显示，可以根据医护人员的需求进行个性化设置，包括增益、走速、滤波、波形颜色等，以提供清晰、易于观察和分析的心电波形。
7. 报警声音设置心电监护仪的报警声音是对患者生命安全的重要提醒，应设置适当的报警声音音量、音调和报警持续时间，以确保医护人员在发生异常情况时能够及时作出反应。
三、参数设置的操作流程1. 根据患者的临床情况和监护的需要，选择合适的心电导联，并确保导联的接触良好。
2. 进入心电监护仪的参数设置界面，按照实际需求依次设置心电滤波频率、心率报警上下限、ST段分析参数、心律失常报警门槛、波形显示设置以及报警声音设置。
心电监护仪(迈瑞参数)
心电监护仪1、插件式监护仪,新生儿专用配置2、彩色LED显示屏不小于8.4英寸，彩色分辨率不小于800*600，6通道波形显示3、具备可监测心电，呼吸，无创血压，血氧饱和度，脉搏和体温功能4、具备心电概览报告，统计分析心率变化情况不少于24小时，可全息波形与趋势图联动显示5、可显示PI血氧灌注指数，反映血氧灌注情况6、具备抗干扰和弱灌注血氧技术7、具备CCHD新生儿危重先心病筛查临床辅助应用功能8、可选微流EtCO2，抽气速率≤50ml/min9、可选有创血压，最多可配置2通道，支持PPV监测10、具备药物计算、血液动力学计算功能，氧合计算,通气计算,肾功能计算11、具备掉电存储功能,交流电与电池断电时均可保存当前数据12、具备120小时趋势图表、100个报警和手动事件、1000组NIBP测量、100条呼吸氧合事件的数据存储和回顾功能,48小时全息波形回顾.心电监护仪*1.1：便携插件式监护仪,配置提手,方便移动*1.2：12.1英寸彩色LED背光显示，彩色高分辨率达800*6001.3：整机无风扇设计，为科室提供更安静的治疗环境，减小临床交叉感染的风险2：监测参数：2.1：配置3/5导心电，呼吸，无创血压，血氧饱和度，脉搏和双通道体温参数监测2.2：多导同步心电信号分析心电监测技术*2.3：支持不少于22种心律失常分析,包括房颤分析,并列举具体的心律失常种类，满足心电监护临床应用2.4：支持升级提供过去24小时心电概览报告查看与打印，包括心率统计结果，心律失常统计结果，ST统计和QT/QTc统计结果*2.5：提供实时QT和QTc监测，适用于成人，小儿和新生儿2.6：采用抗运动和弱灌注血氧技术2.7：支持指套式血氧探头，IPX7防水等级，支持液体浸泡消毒和清洁*2.8：无创血压提供手动，自动，连续和序列4种测量模式，满足临床应用2.9：无创血压成人测量范围：收缩压25~280mmHg，舒张压10~240mmHg，平均压15~250mmHg2.10：提供双通道体温和温差参数的监测, 并可根据需要更改体温通道标名，提供界面截图2.11：支持升级有创压监测，适用于成人，小儿和新生儿，通过国家三类注册认证2.12：支持升级旁流，微流和主流三种CO2模块化监测，模块与主机支持即插即用，无需重启主机3：系统功能：3.1：支持中/英文字符输入3.2：提供一键操作实现报警限自动设置功能，根据病人个体的生命体征测量结果快速设定报警限值3.3：提供插管模式和体外循环模式，对于患者插管和体外循环临床环境下，减少不必要的报警，提供证明材料3.4：具备48小时全息波形存储与回顾3.5：支持多通道有创压波形在同一波形区叠加显示，方便临床对于不同监测部位有创压的对比查看，提供截图证明材料3.6：低功耗，可充电高能锂电池，一块锂电池支持供电不小于4小时，可升级2块锂电池供电不下于8小时。

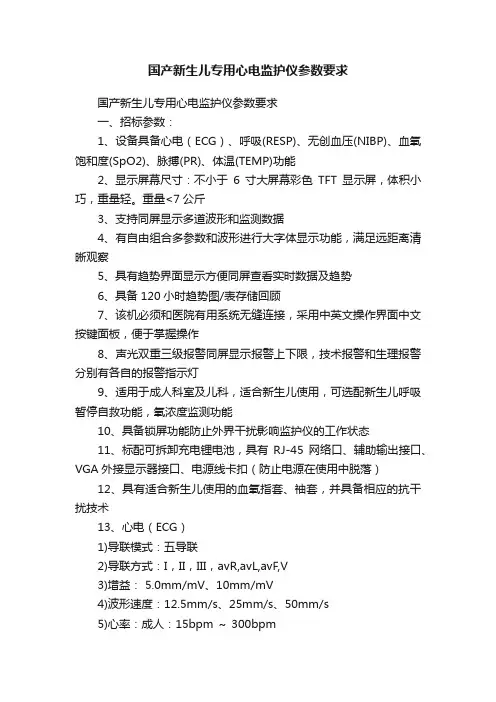

国产新生儿专用心电监护仪参数要求
国产新生儿专用心电监护仪参数要求国产新生儿专用心电监护仪参数要求一、招标参数：1、设备具备心电（ECG）、呼吸(RESP)、无创血压(NIBP)、血氧饱和度(SpO2)、脉搏(PR)、体温(TEMP)功能2、显示屏幕尺寸：不小于6寸大屏幕彩色TFT显示屏，体积小巧，重量轻。
重量<7公斤3、支持同屏显示多道波形和监测数据4、有自由组合多参数和波形进行大字体显示功能，满足远距离清晰观察5、具有趋势界面显示方便同屏查看实时数据及趋势6、具备120小时趋势图/表存储回顾7、该机必须和医院有用系统无缝连接，采用中英文操作界面中文按键面板，便于掌握操作8、声光双重三级报警同屏显示报警上下限，技术报警和生理报警分别有各自的报警指示灯9、适用于成人科室及儿科，适合新生儿使用，可选配新生儿呼吸暂停自救功能，氧浓度监测功能10、具备锁屏功能防止外界干扰影响监护仪的工作状态11、标配可拆卸充电锂电池，具有RJ-45网络口、辅助输出接口、VGA外接显示器接口、电源线卡扣（防止电源在使用中脱落）12、具有适合新生儿使用的血氧指套、袖套，并具备相应的抗干扰技术13、心电（ECG）1)导联模式：五导联2)导联方式：I，II，III，avR,avL,avF,V3)增益： 5.0mm/mV、10mm/mV4)波形速度：12.5mm/s、25mm/s、50mm/s5)心率：成人：15bpm ～ 300bpm小儿/新生儿：15bpm ～ 350bpm呼吸（RESP）1)方式：阻抗法（RA-LL/LA-RA）无创血压（NIBP）1)测量方法：自动振荡法2)工作模式：手动/自动/连续3)测量和报警范围：成人、儿童、新生儿正常与异常收缩压与舒张压血氧饱和度（SpO2）1)测量范围：0-100%2)分辨率：1%3)准确度：70-100%（±2%）脉搏（PR）1)测量范围：30-200 bpm2)分辨率：1bpm体温（TEMP）1)测量和报警范围：0-50℃2)分辨率：0.1℃精度：0.1℃14、电源：100V-240V ,50HZ-60HZ电池：内置可拆卸充电锂电池，最长使用时间≥3小时15.支持HL7等医院协议16、必须具备SFDA或FDA、CE等及国内安全性认证。
心电监护仪参数
心电监护仪参数心电监护仪是一种常用的医疗设备，用于监测患者的心电图，并提供相关参数，帮助医生判断患者的心脏健康状况。
本文将从心电监护仪的工作原理、常见参数以及临床应用三个方面介绍心电监护仪参数。
心电监护仪的工作原理是基于心电传感技术。
当人体心脏发生收缩和舒张时，心脏肌肉会产生微弱的电信号。
心电监护仪通过电极将这些信号捕捉并转化为可视化的心电图。
心电图通常由多个导联组成，常见的导联包括三导联、五导联和十二导联等。
每个导联都能提供不同的观测角度，以便全面评估患者的心脏功能。
心电监护仪提供的参数有很多，其中最常见的是心率。
心率指的是心脏每分钟跳动的次数，正常成年人的心率一般在60-100次/分钟之间。
高于100次/分钟称为心动过速，低于60次/分钟称为心动过缓。
通过监测心率，可以帮助医生判断患者的心脏健康状况，及时发现并处理异常情况。
除了心率外，心电监护仪还可以提供心律的参数。
心律是指心脏跳动的节律，主要有正常窦性心律、心动过速、心动过缓和心律不齐等。
正常窦性心律是指心脏的节律规律，心动过速是指心率过快，心动过缓是指心率过慢，心律不齐是指心脏跳动的节奏不规律。
通过监测心律参数，可以判断患者的心脏节律是否正常，及时采取干预措施。
此外，心电监护仪还可以提供心脏电轴的参数。
心脏电轴是指心脏电信号在胸腔中传播的方向。
通过测量心脏电轴，可以评估心脏的解剖结构和功能状态，判断是否存在心脏肥厚、房室传导阻滞等病理情况。
心电监护仪参数的临床应用广泛。
在急诊科和监护室中，心电监护仪是必备的设备，用于监护病情和指导治疗。
在心脏病科、心血管内科、心外科等专科中，心电监护仪可以帮助医生对心脏病患者进行定性和定量评估，制定个体化治疗方案。
在心脏康复和运动医学领域，心电监护仪则可以用于评估运动时心脏的负荷能力，指导运动康复训练。
在使用心电监护仪时，同时需注意一些事项。
首先，正确接入电极是保证心电信号质量的关键。
电极应粘贴在干净、干燥的皮肤表面，并保持良好的贴合。
心电监护仪参数
心电监护仪参数心电监护仪是一种常见的医疗设备，用于监测和记录患者的心电图信号。
通过检测心电信号，心电监护仪可以提供医生或护士关于患者心脏活动的重要信息，帮助他们及时判断和诊断心脏病变或其他心血管问题。
心电监护仪参数是指在监测心电信号时，仪器所能显示和记录的各项数据。
常见的心电监护仪参数包括以下几个方面。
1. 心电波形：心电监护仪能够将患者的心电信号转化为波形图形显示。
正常的心电波形包括P波、QRS波群、T波等，通过观察这些波形的形态和变化，医生可以判断心脏的电活动是否正常。
2. 心率：心电监护仪会实时显示患者的心率。
心率是指心脏每分钟跳动的次数，通常以“次/分”表示。
正常的成年人心率范围在60-100次/分之间，但在不同年龄、性别和体力状况下可能会有所差异。
3. ST段：ST段是心电图中的一个重要部分，代表心脏在收缩后的“平静期”。
ST段的形态和位置可以提供关于心脏缺血、心肌梗死等心脏疾病的重要信息。
心电监护仪可以显示ST段的变化，辅助医生对心脏病变进行诊断。
4. 报警功能：心电监护仪通常具有报警功能，当患者心电信号异常或超出设定的范围时，仪器会发出声音或报警灯亮起，提醒医护人员进行必要的处理。
这有助于保证患者的安全和及时处理突发情况。
5. 导联方式：心电监护仪通常有多种导联方式可供选择。
不同的导联方式可以提供不同的心电信息，例如三导联（三个导联线）、五导联和十二导联等。
医生根据需要选择适当的导联方式，以获取更全面的心脏信息。
6. 走纸速度和幅度：心电监护仪会在纸上记录心电波形，走纸速度和纸上波形的幅度可以调节。
常见的走纸速度有25mm/s和50mm/s两种，不同的走纸速度对波形的显示和分析有一定影响。
7. 其他参数：心电监护仪还可以显示其他相关的心电数据，如心电轴、心室率、房室传导时间、QRS宽度等。
这些参数提供了更为详细的心电信息，有助于医生进行心律判断和病情评估。
总之，心电监护仪参数是通过监测和分析心电信号得出的各项数据和信息。
病人监护仪产品技术要求性能指标
监护仪应至少有 6.25 mm/s、12.5mm/s、25mm/s 和 50mm/s 四档时间基准选择，准 确度应使 0.2s～2s 的时间间隔内的时间测量误差不超过±5%。 2.1.27 应提供定标信号:1mV，误差±5%。 2.2 呼吸参数 2.2.1 应可显示呼吸波形和呼吸率。 2.2.2 呼吸激励频率 64 kHz，误差≤±10%，激励电流≤0.3mA RMS。 2.2.3 呼吸率测量范围应为 0rpm～150rpm。 2.2.4 呼吸率测量精度应为±2rpm 或测量值的±2%，取大者。 2.2.5 呼吸率显示分辨率应为 1rpm。 2.2.6 呼吸带宽为 0.2Hz～2.5Hz (-3dB~+0.4dB)。 2.2.7 呼吸基阻抗范围为 200Ω～2500Ω(使用带 1kΩ 电阻的抗除颤电缆)。 2.2.8 呼吸阻抗检测范围为 0.3Ω～3Ω。 2.2.9 呼吸率报警预置限应为 0rpm～150rpm，上、下限连续可调，上限大于下限。 2.2.10 呼间设置范围为 10s～60s，误差±3s 或±10%。 2.2.12 呼吸波形扫描速度及波形增益
350bpm； b) 心率测量准确度：应为 ±1%或 ±1bpm（取大者）； c) 心率显示分辨率：应为 1bpm； d) 监护仪应有发声的心动显示功能； e) 应支持多导同步分析功能，支持至少 2 个导联的同步分析功能，其中一个为重点
监护导联，另外的为辅助导联； f) 应支持重点监护导联自动切换功能。 2.1.20 心率检测灵敏度(II 导联) 应为 0.2mVp-p (成人：QRS 波宽度范围 70ms～120ms，小儿/新生儿：QRS 波宽度 范围 40ms～120ms)；成人对 QRS 幅度＜0.15mVp-p 应不响应。 2.1.21 心率报警限范围应为 0bpm～350bpm，上、下限连续可调，上限大于下限。 2.1.22 心率报警限设置的分辨率应为 1bpm。 2.1.23 心率报警限准确度应为±1bpm。 2.1.24 除颤器放电的保护 监护仪允许与除颤器一起使用，监护仪的输入电路应有对高压脉冲的防护装置。该装 置对心电信号捡取显示的影响，应不得超过高压脉冲后的 5s。 2.1.25 增益选择
心电监护仪技术参数要求
多导分析技术
具备专利认证的ECG多导同步心律失常分析技术，在部分导联脱落、干扰时仍能准确监测心率；提升心律失常识别准确率；并提供专利号码；
7
无创血压：
测量范围：成人10-250mmHg，小儿10-200mmHg；新生儿10-135mmHg，分辨率1mmHg；测量精确度：5±mmHg；
*8
血氧饱和度：
12
报警集中配置管理
可在同一显示页面中设置所有监测参数的报警状态、上下限、记录开关
13
存储功能：
13.1
趋势数据
每个监测参数≥120小时趋势图、表回顾，最小时间间隔为1min
13.2
参数报警事件
≥100个，包括报警时刻相关的参数波形，波形长度8 s, 16 s, 32 s可选
13.3
心律失常事件
≥100个，包括每个8 s的相关波形
17
记录仪
可选配3通热敏道记录仪
*18
资格证明文件
此*号包括后缀号的各条目
18.1
生产厂家注册资金
≥9000万元
18.2
生产企业通过ISO9001认证：
提交认证证书及中文翻译件
18.3
投标产品通过CE认证：
提交认证证书及中文翻译件
18.4
投标产品通过FDA认证：
提交认证证书及中文翻译件
18.5
投标产品医疗器械注册证：
*5
抗干扰能力要求：
具有抗电刀、抗除颤干扰能力；ECG，Resp，Temp，NIBP，SpO2参数全部满足CF抗除颤标准参数，并提供证明文件
6
心电：
6.1
导联模式
3或5导联
6.2
智能脱落监测
可以智能化监测导联线是否脱落，进行提示
心电监护仪的参数设置标准
心电监护仪的参数设置标准心电监护仪是一种用于监测和记录患者心电活动的重要医疗设备。
它可以实时监测心脏的电活动，并将电信号转化为可视化的心电图形式，帮助医护人员对患者的心脏状况进行评估和诊断。
为了确保心电监护仪的准确性和可靠性，在使用时需要进行一系列参数的设置。
以下是一份关于心电监护仪的参数设置标准。
第一部分：设备准备1. 确保心电监护仪处于良好状态，设备外部无损坏，电源连接正常。
2. 验证心电监护仪的基本功能，包括开机自检、屏幕显示、按键操作等。
3. 调整心电监护仪的屏幕亮度和对比度，确保在不同光线条件下均可清晰显示。
4. 确认心电监护仪连接的心电传感器和导联都处于正常工作状态，无损坏和松动。
第二部分：参数设置1. 设定心电监护仪的基本参数，包括时间、日期、患者信息等。
确保记录的心电图数据准确可靠。
2. 确定心电导联的设置，包括标准的12导联、三导联或单导联。
根据需要进行合理配置。
3. 设置心电监护仪的报警参数，包括心率范围、ST段变化、心律失常等。
根据患者的具体情况和医嘱进行个性化设置。
4. 调整心电波形的增益和滤波器，确保信号清晰、稳定，减少干扰。
5. 确认心电图的打印参数，包括打印速度、纸张尺寸、打印格式等。
确保打印的心电图质量和可读性。
第三部分：校准和质控1. 定期对心电监护仪进行校准，确保信号采集和处理的准确性。
2. 对心电监护仪进行定期的质量控制，包括信号灵敏度、标定、电极状态等方面的检查，确保设备的可靠性和准确性。
3. 对心电监护仪进行定期的维护和清洁，包括机身清洁、电极更换、线路检查等，确保设备的正常运行。
第四部分：操作规程1. 操作人员必须具备相关的培训和资质，了解心电监护仪的使用方法和注意事项。
2. 操作人员应按照标准操作规程进行操作，包括接触患者、接线、操作步骤、危急情况处理等。
3. 建立心电监护仪使用的记录和报告系统，对每次监护的数据进行妥善保存和归档。
总结：心电监护仪的参数设置标准需要充分考虑设备的功能特点、患者的实际情况和医护人员的操作习惯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
存储功能：
13.1
趋势数据
每个监测参数≥120小时趋势图、表回顾，最小时间间隔为1min
13.2
参数报警事件
≥100个，包括报警时刻相关的参数波形，波形长度8 s, 16 s, 32 s可选
13.3
心律失常事件
≥100个，包括每个8 s的相关波形
13.4
NIBP测量结果
≥1000组，包括收缩压，平均压，舒张压以及测量时间
5
抗干扰能力要求：
具有抗电刀、抗除颤干扰能力
6
心电：
6.1
导联模式
3或5导联
6.2
智能脱落监测
可以智能化监测导联线是否脱落，进行提示
6.3
滤波方式
手术、诊断、监护、ST四种滤波方式
*6.4
心电分析
有23种心律失常自动分析/起搏分析/双通道ST段分析功能
*7
无创血压：
测量范围：成人10-250mmHg，小儿10-200mmHg；新生儿10-135mmHg，分辨率1mmHg；测量精确度：5±mmHg；
14
具有计算功能：
药物计算、血液动力学计算、通气功能计算、氧合功能计算、肾功能计算
15
联网功能
与中央站有线、无线联网
*16
标配锂电池
锂电池供电时间:≥240分钟
17
记录仪
可选配3通热敏道记录仪
*18
资格证明文件
此*号包括后缀号的各条目
18.1
生产厂家注册资金
≥8000万元
18.2
生产企业通过ISO9001认证：
*8
血氧饱和度：
测量范围：0-100%；精确度70～100%±2%同屏显示抗弱灌指数PI
*9
脉搏测量范围：
20—254bpm
10
具有窒息报警功能：
窒息以≥10秒为临界点开始报警
11
配置管理
具备通用、OR、ICU、NICU和CCU等科室配置模式自由选择；提供五个用户自定义配置
12
报警集中配置管理
可在同一显示页面中设置所有监测参数的报警状态、上下限、记录开关
插件式高端监护仪参数
序号
设备名称或条款号
技术参数及要求
*1
机型：
插件式监护仪；适用于成人、小儿、新生儿
*2
显示器：
≥10英寸LED彩色显示屏，分辨率≥800×600；
同屏显示波形≥8通道；
可选配触摸屏
3
监测参数要求：
心电、无创血压、血氧饱和度、呼吸、脉搏、体温、
*4
可升级选配参数要求：
呼吸末二氧化碳监测（主流、旁流、微流）、双通道有创血压、热稀释法心排量、AG模块（带氧/不带氧）、BIS
提交认证证书
18.3
投标产品通过FDA认证：
提交认证证书
18.4
投标产品医疗器械注册证：
国产仪器需提交“国食药监械字”注册证和生产制造认可表；进口仪器需提交进口注册证
注：本参数仅为满足医院需要，无指向性、排它性。
