调压器有载分接开关如何调整
干式变压器有载分接开关控制器使用说明
干式变压器有载分接开关控制器使用说明干式变压器有载分接开关控制器(简称分接开关)是一种用于干式变压器有载调节的电动控制设备。
它能够在变压器运行的情况下，动态地改变变压器的绕组匝数，从而实现对输出电压的调节。
下面是干式变压器有载分接开关控制器的使用说明。
一、主要特点1.精准控制：分接开关控制器利用电动机带动分接开关开关，可以实现变压器在运行状态下对输出电压的精确调节。
2.自动化控制：通过与变压器上的继电器或电子单元相连，可以实现自动化调节和控制，减少了人工操作的需求。
3.快速响应：分接开关控制器可以实现快速调节，可以在几秒钟内完成对变压器输出电压的调节，提高了调节的灵活性和效率。
4.负载适应能力强：分接开关控制器可以适应不同负载条件下的变压器输出电压调节需求，可以满足不同行业和应用场景中的实际需求。
5.可靠性高：分接开关控制器采用可靠的电动机和控制部件，具有较高的工作可靠性和稳定性。
二、使用方法1.连接电源：将分接开关控制器的电源线接入电源插座，并确保电源电压符合设备要求。
2.连接控制信号：将分接开关控制器的控制信号线与变压器上的继电器或电子单元相连，确保能够接收到变压器输出电压的控制信号。
3.调节参数设置：根据实际需求，在分接开关控制器上设置变压器输出电压的调节参数，包括调节范围、调节步长、调节速度等。
4.手动调节：在手动模式下，可以通过手动按钮或旋钮来控制分接开关的动作，实现对变压器输出电压的手动调节。
5.自动调节：在自动模式下，根据实际需求，设置分接开关控制器的自动调节功能，使其能够根据控制信号自动调节变压器输出电压。
6.监控和故障排除：监控分接开关控制器的运行状态，包括电动机的工作情况、控制信号的接收情况等，及时发现故障并进行排除。
三、注意事项1.在使用过程中，要确保分接开关控制器的电源电压和控制信号的电压符合设备的要求，以免对设备造成损坏。
2.在进行自动调节时，要留意控制信号的稳定性和准确性，避免因控制信号不稳定或错误导致变压器输出电压的误调。
浅谈变压器有载分接开关的调试1
二、变压器分接开关故障检测
在变压器分接开关故障检测过程当中应当把控几点基本原则，以确保后期的调试工作可以顺畅进。造成变压器分接开关出现故障的主要原因有其自身的故障、由于其他零部件出现问题而导致的故障等几种类型，需要分别进行研究。
（一）变压器分接开关自身导致的故障及检测
浅谈变压器有载分接开关的调试
作者：孙军清
摘要：变压器作为电网运行的主要电气装置，其安全稳定的运行影响着电力系统的可靠性。所以，对于电力变压器的各个部件的检修调试工作是非常重要，尤其是对于分接开关的检修调试更加重要，它是确保变压器安全稳定运行的基础。本文首先概述了变压器分接开关的相关，之后详细探讨了变压器分接开关的故障检测与调试。
一、电力变压器分接开关基本简介
（一）变压器分接开关的组成
变压器分接开关一定要符合以下条件：1、在切换过程中，确保不发生间接短路；2、在切换过程中，确保电流是连续的。为达到上述要求，变压器分接开关一般由选择电路、过渡电路以及调压电路三部分组成。
（二）变压器分接开关的工作原理
变压器分接开关是一种电气装置，并且可以在励磁状态下变换分接位置。其基本工作原理，就是通过分接开关在不中断负载电流的条件下，在变压器绕组中引出若干分接头后，由一个分接头切换到另一个分接头，来改变有效匝数，即改变变压器的电压比，从而实现调压的目的。
关键词：变压器；有载分接开关；调试
变压器作为电力系统运行的核心设备之一，对于整个电力设施的各项工作开展意义重大，并且变压器在电力系统的发展进程中起到了十分关键的作用。因此，应当加以重点的把控当前变压器在整个系统之中运行的完善性与科学性，为实现方案的改良，需要已经整个变压器设备运行的稳定性，并探索出合理的手段。实际工作中，变压器的分接开关是引起故障的重要原因，直接威胁着整个电力系统的安全稳定运行，因此必须进行研究。

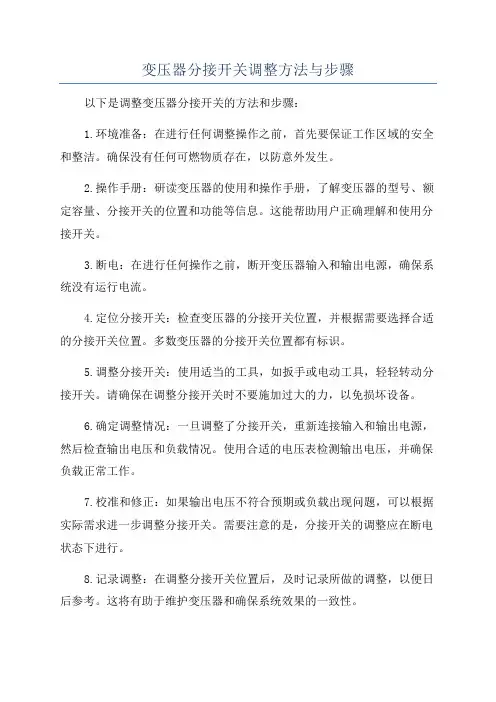

变压器分接开关调整方法与步骤
变压器分接开关调整方法与步骤以下是调整变压器分接开关的方法和步骤：1.环境准备：在进行任何调整操作之前，首先要保证工作区域的安全和整洁。
确保没有任何可燃物质存在，以防意外发生。
2.操作手册：研读变压器的使用和操作手册，了解变压器的型号、额定容量、分接开关的位置和功能等信息。
这能帮助用户正确理解和使用分接开关。
3.断电：在进行任何操作之前，断开变压器输入和输出电源，确保系统没有运行电流。
4.定位分接开关：检查变压器的分接开关位置，并根据需要选择合适的分接开关位置。
多数变压器的分接开关位置都有标识。
5.调整分接开关：使用适当的工具，如扳手或电动工具，轻轻转动分接开关。
请确保在调整分接开关时不要施加过大的力，以免损坏设备。
6.确定调整情况：一旦调整了分接开关，重新连接输入和输出电源，然后检查输出电压和负载情况。
使用合适的电压表检测输出电压，并确保负载正常工作。
7.校准和修正：如果输出电压不符合预期或负载出现问题，可以根据实际需求进一步调整分接开关。
需要注意的是，分接开关的调整应在断电状态下进行。
8.记录调整：在调整分接开关位置后，及时记录所做的调整，以便日后参考。
这将有助于维护变压器和确保系统效果的一致性。
9.定期维护：定期检查分接开关的工作状态，以确保其正常运行。
清理分接开关周围的灰尘和油污，确保它们的正常操作。
10.建议：对于初次使用分接开关或没有经验调整分接开关的人士而言，可以请专业技术人员进行操作，以确保调整的安全和准确性。
总结：变压器分接开关的调整涉及多个步骤和安全措施。
正确了解变压器的使用手册和操作要求，掌握分接开关位置和功能是非常重要的。
鉴于变压器是一种高压设备，建议初学者请专业人士进行操作，以避免潜在的危险和设备损坏。
有载调压变压器分接开关的远程操控及运行维护
有载调压变压器分接开关的远程操控及运行维护摘要：供电公司通过开展群众性科技创新，研制的关于变压器检修使用的一种综合控制装置，针对变压器检修关键环节寻求技术突破，集中研究解决变压器放油油位确认不准确、变压器充氮保护措施实施不智能以及变压器油枕胶囊充气过程存在人员高坠安全风险等问题，通过采用智能控制技术，全面提升变压器检修工作安全性和经济性。
关键词：有载调压变压器；分接开关；远程操控；运行维护引言当前，使用较为广泛的变压器采用单一的调压绕组进行电压调整，调压范围较小。
而当面临大范围电压调整时，由于调压绕组分接较多带来分接引线增多，进而导致引线产生很大的漏磁，对变压器油箱、加强铁等产生较大的热效应，影响变压器产品的运行稳定性和寿命，进而影响电网的安全。
为解决运输的难题和节约产品的制造成本，需要优化换流变压器的设计结构，减少产品的重量和尺寸、开关的数量。
提供一种既能满足调压需要，又能降低引线漏磁，对变压器产品的研制和运行稳定性有着重要作用的调压绕组。
1变压器工作原理变压器是利用电磁感应的原理来改变交流电压的装置，其主要由初级线圈、次级线圈和铁芯构成，其中初级线圈在次级线圈里面。
当初级线圈通上交流电时，变压器中的铁芯就产生了交变磁场，从而使次级线圈产生感应电动势。
初级线圈和次级线圈的匝数不同，产生的感应电动势不相等，利用这一原理实现改变电动势大小的目的。
变压器的主要功能有：电压变换、电流交换、阻抗变换、隔离、稳压等。
变压器可以将电能转化为高电压低电流的形式，然后再转换回去，可以大大减少电能在输送过程中的损失，使其输送距离更远。
电力变压器绕组可简化、等效成一个电感线圈L与一个电阻R的串联。
2变压器档位转换成BCD码的工作原理在型号为SYTZZ-40.5的分接开关机械构件中，分布有5个档位的微动开关WD1~WD5。
在需要调整电网电压时，按动升压或降压指令，变压器分接开关电机接收到指令后转动，档位微动开关WD1~WD5中的一个微动开关被触发，对应的“档位位置信号继电器”JD1~JD5动作；按动升压或降压指令的同时，升压方向微动开关FX1或降压方向微动开关FX2被触发，相应的升压方向信号继电器JX1或降压方向信号继电器JX2动作，对应的“方向信号继电器”的常开接点JX1或JX2和“位置信号继电器”的常开接点（JD1~JD5）动作，触发逻辑转换装置，逻辑转换装置随后控制“BCD码继电器”BJ1~BJ4动作，最终通过BCD码继电器常开接点BJ1~BJ4的状态，就可以在档位显示器（HBMK-35自动控制器）中显示出相应的档位。
变压器调压操作方法
分接开关档位指示 分接开关尾部卡件
变 压 器 名 牌 上 的 分 接 位 置 说 明 电压10500、10000、9500V分别对应变比10.5/0.4、10/0.4、9.5/0.4
3、分接开关档位说明
分接位置 1 2 3
高压侧与低压侧变比 10.5 / 0.4 10 / 0.4 9.5 / 0.4
油浸式变压器都有分接开关，是用于改
变变压器一次绕组的抽头,从而改变变压
比,来调整二次电压。变压器分接开关分
为有载调压和无载调压两种，有1、2、3
分 接
三档位置。无载调压开关不具备带负载转
开
换档位的能力，调档时必须使变压器停电，
关
而有载分接开关则可带负荷切换档位。
分接开关
调压方法（无载调压）
（1）按高压柜操作步骤，停 掉变压器的高压开关柜。 （2）用高压验电笔确认变压 器高压端无电。 （3）逆时针旋开分接开关盖 帽，将尾部卡件从卡槽中扮 出，便可转换至需要的档位， 然后将卡件卡入相应的卡槽 中，盖好盖帽即可。
也就是说当变压器高压侧输入电压是 10000 V 时,则低压侧电压如1
10.5 / 0.4
380V
2
10 / 0.4
400V
3
9.5 / 0.4
420V
谢 谢！
以上有不当之处，请大家给与批评指正，谢谢大家！
7
调压器有载分接开关如何调整？看看就明白电工基础
调压器有载分接开关如何调整？看看就明白 - 电工基础为了保证长距离线路的供电质量，一般变配电所设有专用10/10kV的调压器，调压器具备有载自动调压功能，经过调压器向线路供电。
调压器结构与原理同变压器相像，利用电磁感应原理，来转变两个匝数相等而反相串联的线圈的阻抗与电压安排，调整输出电压，本质上是1:1的变压器，实物见图1。
图1 调压器实物依据现场使用状况，三相调压器绕组的连接方式包括星形接地、星形不接地和三角形连接方式。
变配电所两路相互独立的进线电源由公共电网供应，进线电压等级有10kV、35kV、110kV、220kV等。
变配电所一般配置调压器，其基本额定变比是10/10kV。
当主母线侧电压在0.875-1.125倍的额定电压值范围内变化时，调压器调整分接头以维持线路母线侧电压在10kV左右。
调压器一般有9个档位，通过调整档位来转变变比系数，比如当主母线电压为0.875倍额定电压时，分接头应在最高档9档；当主母线电压为1.125倍额定电压时分接头在最低档1档。
调压器的驱动电动机一般使用两相电源，爱护装置分别开出升压或降压继电器，使电容正向或反向充电，从而转变两相电源的超前与滞后的关系，驱动电机向正、反两个方向旋转，带动档位切换机构实现升、降压功能。
那变压器的分接开关是如何调整的呢？10kV变压器的分接开关有三个位置，如图2，调压范围为±5%，当系统的电压变化不超过额定电压的±5%时，可以通过调整变压器分接开关的位置来解决电压过高或过低的问题。
无载调压的配电变压器，分接开关有三档，即Ⅰ档时，为10500/400V；Ⅱ档时，为10000/400V；Ⅲ档时，为9500/400V。
当系统电压高，超过额定电压时，变压器二次侧母线电压高，需要将变压器分接开关调到Ⅰ档位置。
假如系统电压低，达不到额定电压时，变压器二次侧电压低，就需要将变压器分接开关调至Ⅲ档位置。
即所谓的“高往高处调，低往低处调”。
有载调压分接开关原理
有载调压分接开关原理
载调压分接开关是一种用于调整压力的装置，它的基本原理是利用可变压力源来调整系统压力。
它通常由两个部分组成：调压器和分接阀。
调压器的作用是通过调整压力来控制系统压力。
它通常是由电动机驱动的，可以通过改变电动机的转速来调整压力。
分接阀的作用是控制压力的流量。
它通常是由手动或电动驱动的，可以通过改变阀门的开启程度来控制压力流量。
当需要调整系统压力时，可以通过调整调压器和分接阀来实现。
当调压器调整压力时，分接阀可以同时调整流量，从而达到调整系统压力的目的。
载调压分接开关在工业、能源、石油化工、水处理等领域有广泛应用。
载调压分接开关可以根据系统需要进行调整压力，有助于保证系统的稳定运行。
它具有自动调整压力、降低能耗和提高系统效率等优点。
载调压分接开关可以根据系统压力变化自动调整压力，使系统能够在最佳状态下运行。
这样可以降低能耗，提高系统效率。
另外，载调压分接开关还可以降低压力波动，减少管道和设备的磨损。
并且它还可以根据系统需要调整流量，从而提高系统的安全性和可靠性。
总之，载调压分接开关是一种重要的工业装置，可以有效调整系统压力，提高系统效率和安全性。
在工业、能源、石油化工、水处理等领域有广泛应用。
变压器的有载调压分接开关档位设置
变压器的有载调压分接开关设“9A 9B 9C”档是为什么之巴公井开创作这是个极性转换点，9A、9C是分歧两个极性的两端，9B是实际的9档。
但是在实际上，他们三个是连接在一起的，故称为9A/9B/9C，只是由于极性打的位置分歧而已。
这是个极性转换点，9A、9C是分歧两个极性的两端，9B是实际的9档。
但是在实际上，他们三个是连接在一起的，故称为9A/9B/9C，只是由于极性打的位置分歧而已。
没什么区别在8 9 10 档之间切换的时候在9A 9C之间不作停留因为有载调压是在有电的情况下 A B C三相同时进行分接头的改变好像在那里看过，A，C档只是自动调档时的过渡档，比方从8到9，就先到9A再到9B,实际的9档是9B。
就是又在分接开关调压过程中需要转换调压线圈极性，到9A,9C时做过渡。
你的有载调压变压器高压侧是（230±8*1.25%）kV吗？它有16个分抽头位置，一个主抽头位置。
就是17个档位，9B就是主抽头位置，即高压侧电压等级是230kV.我认为设置极性说到底就是为了节省线圈，减小调压装置的体积。
以前只听说A C是过度档，还真没问过为什么这样，求问，为什么设置极性转换变压器有载调压开关的内部结构如何，为什么丈量直流电阻时，其阻值会以额定当位为中心，上下对称呢?配电变压器上用的为例，底座上一端固定有电动机，另一端像个横着放的笼子，内有转轴与电机相连，如果是7档调压的，笼子上就有7根绝缘横窄条，沿圆周分布，每根条上有三个定触头，接到高压三相线圈的同一档位的分接头上，转轴为三相的中性点。
转轴上固定有三相的三个动触头，每个动触头包含一个主触头和一个辅助触头，主触头与转轴相联结，主辅触头之间接有过渡电阻，在调压转换分接头时，利用过渡电阻构成相邻两个分接头间的桥接，使负载电流不会间断，并限制桥接回路的电流，使主触头脱离定触头时电弧容易熄灭。
如果分7档调压，通常可以把第4档作为额定电压档，其上下各有3档，如果每档调压为5%，那么高压每相线圈的7个分接头之间的电压也是各相差5%，其匝数也是额定匝数的5%，由于这些匝数的长度基底细同，导线是一样的，其直流电阻也基底细同了，按额定档位的相直流电阻来说，上下档位的值就是对称的了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调压器有载分接开关如何调整？
为了保证长距离线路的供电质量，一般变配电所设有专用10/10kV的调压器，调压器具备有载自动调压功能，经过调压器向线路供电。
调压器结构与原理同变压器相似，利用电磁感应原理，来改变两个匝数相等而反相串联的线圈的阻抗与电压分配，调节输出电压，本质上是1:1的变压器。
根据现场使用情况，三相调压器绕组的连接方式包括星形接地、星形不接地和三角形连接方式。
变配电所两路相互独立的进线电源由公共电网提供，进线电压等级有10kV、35kV、110kV、220kV等。
变配电所一般配置调压器，其基本额定变比是10/10kV。
当主母线侧电压在0.875-1.125倍的额定电压值范围内变化时，调压器调整分接头以维持线路母线侧电压在10kV左右。
调压器一般有9个档位，通过调节档位来改变变比系数，比如当主母线电压为0.875倍额定电压时，分接头应在最高档9档；当主母线电压为1.125倍额定电压时分接头在最低档1档。
调压器的驱动电动机一般使用两相电源，保护装置分别开出升压或降压继电器，使电容正向或反向充电，从而改变两相电源的超前与滞后的关系，驱动电机向正、反两个方向旋转，带动档位切换机构实现升、降压功能。
那变压器的分接开关是如何调整的呢？
10kV变压器的分接开关有三个位置，调压范围为±5%，当系统的电压变化不超过额定电压的±5%时，可以通过调节变压器分接开关的位置来解决电压过高或过低的问题。
无载调压的配电变压器，分接开关有三档，即Ⅰ档时，为10500/400V；Ⅱ档时，为10000/400V；Ⅲ档时，为9500/400V。
当系统电压高，超过额定电压时，变压器二次侧母线电压高，需要将变压器分接开关调到Ⅰ档位
置。
如果系统电压低，达不到额定电压时，变压器二次侧电压低，就需要将变压器分接开关调至Ⅲ档位置。
即所谓的“高往高处调，低往低处调”。
但是，变压器分接开关的调整要注意相对地稳定，不可频繁调整，否则将影响变压器的运行寿命。
