通讯协议转换器说明
FE1-V35协议转换器使用说明书

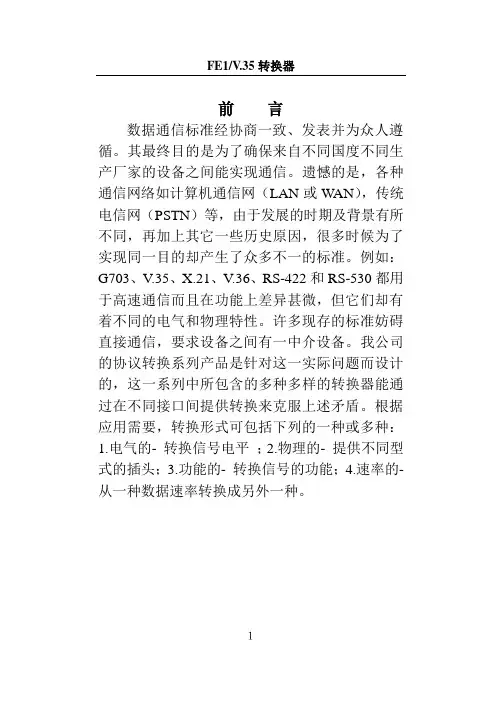

前言数据通信标准经协商一致、发表并为众人遵循。
其最终目的是为了确保来自不同国度不同生产厂家的设备之间能实现通信。
遗憾的是，各种通信网络如计算机通信网（LAN或W AN），传统电信网（PSTN）等，由于发展的时期及背景有所不同，再加上其它一些历史原因，很多时候为了实现同一目的却产生了众多不一的标准。
例如：G703、V.35、X.21、V.36、RS-422和RS-530都用于高速通信而且在功能上差异甚微，但它们却有着不同的电气和物理特性。
许多现存的标准妨碍直接通信，要求设备之间有一中介设备。
我公司的协议转换系列产品是针对这一实际问题而设计的，这一系列中所包含的多种多样的转换器能通过在不同接口间提供转换来克服上述矛盾。
根据应用需要，转换形式可包括下列的一种或多种：1.电气的- 转换信号电平；2.物理的- 提供不同型式的插头；3.功能的- 转换信号的功能；4.速率的- 从一种数据速率转换成另外一种。
１目录前言................................ １目录................................. ２FE1/V.35转换器使用说明.................. ３一：功能............................ ３二：参数及指标...................... ３三：工作条件........................ ３四：操作手册........................ ４1：前面板分布................... ４指示灯...................... ４按钮开关.................... ５2：后面板分布................... ７电源部分.................... ７E1插座 ..................... ７V.35数据口.................. ８3：时钟及阻抗设置............... ９4：时隙设置................... １２5：安装步骤................... １４6：故障诊断及排除............. １５7：典型组网方案............... １６２FE1/V.35转换器使用说明一：功能设备除了完成G703与V.35两种接口间的电气上的转换以外，还有速率转换及时隙抽取的功能，也就是从G703 E1中任意抽取指定时隙，组成N*64K（N=1～32）的V.35通道，适用于传输设备的E1通道部分时隙可供利用，而需要传输数据的设备又只有V.35出口的场合，数据接口模式为DCE，可与DTE或DCE设备对接。
通讯协议转换器说明
塔河6号油区地面工程原油水套炉控制系统
通讯协议转换器使用说明
一、转换器安装说明
SC-PTS1型通讯协议转换器用于将加热炉控制器以ASCⅡ码通讯协议传送的数据转换为以MODBUS RTU（16位）协议传送。
该转换器的外形及其外部的接口如图1所示。
图1
可使用4个M4螺钉将SC-PTS1型通讯协议转换器安装在控制柜中。
安装孔距为水平210mm，垂直72mm。
两个通讯口均为RS485接口，DB9插头的插针1为DATA+信号，
插针5为DATA-信号，插针7为GND（COM1不接）。
随每个转换器同时提供了两根一端带DB9插头的通讯电缆，电缆中的红线接DATA+信号，白色接DATA-信号，蓝色接GND信号。
在现场通讯转换器与加热炉控制器及PLC的连线方式如图2所示。
图2
二、数据通讯说明
在进行数据通讯前，应确认加热炉1控制器上设置通讯站号为
1，加热炉2控制器上设置通讯站号为2，两台控制器的通讯波特率均为9600。
加热炉停机时，可将停机加热炉的控制器内电源开关关闭，这样通讯协议转换器将给出该加热炉停止运行的信号。
通讯协议转换器传送的数据内容、偏置量及物理含义列于下表。
通讯数据表
当从转换器读入的模拟量为20000时，表示温度传感器输入连线断路，当读数为10000时表示传感器输入连线短路。
北京超拓远大石油科技有限公司
2003年8月25日
-温馨提示：如不慎侵犯了您的权益，可联系文库删除处理，感谢您的关注！。
广州光桥通信设备 FE1 V .35 接口协议转换器 说明书
GQ1035使用说明书FE1/V.35接口协议转换器广州光桥通信设备有限公司地址：广州市天河区陂东路20号62811559邮编：510660网址：目录第一章产品介绍 (1)1.1物品清单 (1)1.2概述 (1)1.3技术指标 (1)1.4工作条件 (3)1.5设备原理说明 (3)第二章操作手册 (4)2.1前面板 (4)2.2后面板 (9)第三章安装 (10)3.1开箱检查 (10)3.2电源 (10)3.3测试 (10)3.4设置和连接 (11)第四章附件 (13)4.1故障诊断与排除 (13)4.2典型应用方案 (14)第五章包装、运输与贮存 (15)4.1包装： (15)4.2运输： (15)4.3贮存： (15)第一章产品介绍1.1物品清单打开GQ1035接口协议转换器的包装盒，您将在盒内看到下列物品：●一台GQ1035。
●一本GQ1035使用手册。
●一根电源线。
●一根DB25MDB34F转接电缆。
●两个Q9连接头，一个RJ45连接头。
●合格证。
如果以上这些产品及附件有短缺或损坏，请立即与本公司的经销商或代理商联系更换。
请先看完本使用手册后，才开始装机并使用本产品。
请勿进行本手册未加以说明的操作，以免造成不必要的损坏。
1.2概述GQ1035接口转换器是我公司使用自主开发的专用集成电路研制生产的E1到V.35接口转换器。
该设备是以超大规模集成电路为核心构成的N×64K （N=1-32）E1到V.35接口转换设备，适用于基于N×64K V.35接口的数据网。
GQ1035功能包括两个方面：①完成G.703E1和V.35两种接口间的电气转换；②速率转换和时隙抽取功能，也就是从G.703E1中任意抽取指定时隙，组成N*64K（N=1~32）的V.35接口数据通道。
适用于传输设备的E1通道时隙可供利用，而需要传输数据的设备又只有V.35出口的场合，数据接口模式为DCE。
协议转换器基础知识
协议转换器基础知识一、协议转换器定义协议转换器又称接口转换器，是对通信设备不同接口进行转换的设备。
Ethernet(以太网) ：一种符合IEEE802.3标准的局域网。
以太网采用10Mbps（10Base-T）、100 Mbps(100Base-T)传输及CSMA/CD访问方法。
TCP/IP（传输控制协议/Internet协议）：也称为因特网协议集。
被用于因特网并广泛用于不同网络的互联。
E1：速率为２.048Mbps，电气特性符合G.703标准的数字接口，在欧洲和中国广泛使用。
FE1(分帧E1)：E1的2M速率可以细分为N*64K，在这种情况下2M接口就叫FE1（成帧或信道化E1），虽然其整条E1线路均租给用户，但仅根据占用的时隙数量来计算服务费。
G.703：ITU颁布的有关各种数字接口的物理和电气特性的标准，包括64kbps和2.048Mbps 的接口。
V.35是通用终端接口的规定，其实V.35是对60-108kHz群带宽线路进行48Kbps同步数据传输的调制解调器的规定，其中一部分内容记述了终端接口的规定。
V.35速率为62Kbps~2Mbps。
二、为什么要采用协议转换器通信设备的接口复杂多样，特别是新兴的宽带接入设备与传统的窄带通信设备之间接口不统一，如果这两类设备之间有信号互通，就需要协议转换器。
三、协议转换器的分类使用量较大的协议转换器主要是E1接口转其它接口，如E1转10Base-T、E1转V.35等。
按照接口，协议转换器可分为：E1转10Base-T、E1转V.35。
按照容量，协议转换器可分为：单E1转10Base-T、4E1转10Base-T（V.35转换器只有单E1一种）。
按照E1类型，协议转换器可分为：E1转10Base-T、FE1转10Base-T ，E1转V.35、FE1转V.35。
4E1转10Base-T设备没有这种区分。
按照设备形态，可分为机架式和单体式。
机架式是在一个插框内插入多个板卡，每个板卡完成一路接口转换，这样，一个机架就可以完成多路信号的转换，相当于多个转换器器。
宇泰科技UT-2506A RS-232 485转CANBUS智能协议转换器说明书
UT-2506ARS-232/485转CANBUS智能协议转换器使用说明书一、产品概述UT-2506A是一款高性能RS-232/485转CAN-bus总线通讯协议转换器。
转换器支持RS-232/485和CAN-bus之间的互联互通；RS-232/485支持600-230400bps波特率，CAN-BUS支持5kbps-1Mbps的通讯速率;且转换器支持三种数据转换模式：透明转换、透明带标识转换、Modbus协议转换。
进一步扩展了该转换器的应用范围。
UT-2506A转换器提供配置工具，用户可以灵活设置UT-2506A转换器的接口参数。
工业级高标准设计；CAN通讯接口和系统之间隔离，具备一定的抗干扰和防浪涌能力，广泛应用于工业控制、数据通讯系统。
二、产品技术参数✧支持CAN-bus与RS-232/485的双向数据传输✧支持CAN2.0协议✧集成1路CAN-bus通讯接口，支持5Kbps-1Mbps通讯速率✧集成1路RS-232/485通讯接口，支持600bps-230Kbps通讯速率✧提供三种数据转换模式：透明转换、透明带标识转换、Modbus协议转换✧工作电压：12-36V DC✧工作电流：≤ 150mA@12V✧工作温度：-40~+85℃✧储存温度：-40~+85℃✧工作湿度：5~95%（无凝露）✧储存湿度：5~95%（无凝露）✧隔离电压：1000VDC三、指示灯PWR：红色，电源指示灯；供电正常时长亮。
232TX：绿色，通讯指示灯；当串口对外发送数据时，指示灯闪亮，发送完成熄灭。
232RX：黄色，通讯指示灯；当串口接收到数据时，指示灯闪亮，接收完成熄灭。
CANTX：绿色，通讯指示灯；当CAN对外发送数据时，指示灯闪亮，发送完成熄灭。
CANRX：黄色，通讯指示灯；当CAN接收到数据时，指示灯闪亮，接收完成熄灭。
四、引脚定义（1）CAN接口定义（2）RS-232/485接口定义引脚号引脚名称引脚说明1 CANH CAN-H信号连接端2 CANL CAN-L信号连接端3 RES- CAN匹配电阻端一4 RES+ CAN匹配电阻端二5 RESET 复位（低有效）6 GND 信号地7 GND 信号地8 SET 设置脚（低有效）9 VIN 电源输入正极10 GND 电源输入负极引脚号引脚名称引脚说明1 485+ RS485-A2 485- RS485-B3 GND 信号地4 RXD RS232接收5 TXD RS232发送6 GND 信号地7 GND 信号地8 GND 信号地9 GND 信号地10 GND 信号地五、产品实物图六、结构尺寸。
通信协议转换器
通信协议转换器在当今数字化和信息化的时代，通信技术的发展日新月异，各种设备和系统之间的通信需求也日益复杂。
为了实现不同通信协议之间的无缝对接和数据交换，通信协议转换器应运而生。
它就像是一位“语言翻译官”，能够在不同的通信“方言”之间进行转换，使得信息能够顺畅地流动和共享。
那么，究竟什么是通信协议转换器呢？简单来说，它是一种能够将一种通信协议的数据格式转换为另一种通信协议的数据格式的设备或软件。
通信协议是设备之间进行通信所遵循的规则和标准，就如同我们人类交流时使用的语言和语法。
不同的设备可能使用不同的通信协议，这就导致了它们之间无法直接进行通信。
而通信协议转换器的作用就是打破这种隔阂，让不同协议的设备能够相互理解和交流。
通信协议转换器的应用场景非常广泛。
在工业自动化领域，各种各样的传感器、控制器、执行器等设备可能使用不同的通信协议。
例如，有的设备使用 Modbus 协议，而有的设备使用 Profibus 协议。
为了将这些设备集成到一个统一的控制系统中，就需要使用通信协议转换器来实现协议的转换，从而确保数据的准确采集和控制指令的正确下达。
在智能建筑中，安防系统、照明系统、空调系统等往往来自不同的厂家，各自采用不同的通信协议。
通过通信协议转换器，可以将这些系统连接到一个中央管理平台，实现集中监控和管理，提高建筑的智能化水平和运行效率。
在交通运输领域，车辆上的各种电子设备，如车载导航、行车记录仪、车载通信系统等，也可能使用不同的通信协议。
通信协议转换器能够使得这些设备之间的数据交互更加便捷，为车辆的安全行驶和智能化服务提供支持。
通信协议转换器的工作原理可以分为几个主要步骤。
首先，它需要接收来自源设备的按照特定协议编码的数据。
然后，对这些数据进行解析和理解，提取出其中的有效信息。
接下来，根据目标协议的要求，对提取出的信息进行重新编码和封装。
最后，将转换后的数据包发送给目标设备。
为了实现高效和准确的协议转换，通信协议转换器需要具备一些关键的技术和功能。
5.协议转换器系列说明书
ZY系列部分数据产品说明书V1.2北京正有网络通信技术股份有限公司Beijing Zhengyou Network &Communication Technology CO.,LTD一、综合概述本说明书主要阐述正有ZY系列部分数据产品的使用说明。
本说明书涉及到的数据产品包括：ZYTR-10/100M-OP网桥转换器和ZYTR-10/100M-E1网桥转换器；ZYEQ-OPE1型光端机；ZYTR-OP/V.35型转换器。
●ZYTR-10/100M-E1网桥转换器高性能自学式以太网桥。
它将一个以太网段的数据流通过E1通道传输到另一个以太网段，达到局域网延伸器的作用，并且该设备亦支持超长帧传输、具备流量可控制的功能。
●ZYTR-10/100M-OP网桥转换器是高性能自学式以太网桥。
它作为局域网延伸器，可将一个以太网段的数据流通过光纤通道传输到另一个以太网段，并且该设备亦支持超长帧传输、具备时隙可选配功能。
●ZYEQ-OPE1型光端机是以超大规模集成电路ZYIC-019为核心构成的光电合一传输设备。
可提供面向电信的E1传输，面向LAN和WAN的光纤解决方案。
●ZYTR-OP/V.35型转换器是以大规模集成电路为核心构成的V.35至光的转换设备。
V.35可直接连接数据终端或复用器、路由器的WAN端口，可组成专网或进行广域网连接。
V.35数据速率从64K—2048K可选。
1.1 性能特点:●ZYTR-10/100M-OP网桥转换器：提供一个光口；过滤和转发速率达每秒15，000帧；10，000MAC地址表；支持超长数据帧透明传输；提供1个UTP口,可接网卡和HUB（正反线自适应），支持10/100M自适应，全半双工；内置交流220V或直流-48V电源，可选配。
●ZYTR-10/100M-E1网桥转换器：提供一个E1口；流量可选，过滤和转发速率达每秒15，000帧；10，000MAC地址表；支持超长数据帧透明传输；提供1个UTP口（正反线自适应），支持10/100M自适应，全半双工；●ZYEQ-OPE1型光端机：提供一个光口和一个E1口；功耗低，可靠性高；提供E1远端环回测试功能；采用收发一体光器件。
协议转换器
3.网络交换机:交换机最主要的功能就是数据交换，交换机是一种基于MAC地址识别，能完成封装转发数据包功能的网络设备。简单理解为同有线电视的分支器作用一样，把网络信号一分为几进行共享。
Y：2M运行指示灯；
R：光路指示灯，亮红灯为光路告警；
MIN：次要告警指示灯，不影响网络正常使用；
ACO：声音告警指示灯，亮为设备告警声音屏蔽，表示当光路或2M有告警时设备不发出声音告警提示；
1—8：2M指示灯，正常时为绿色，红灯亮时表示2M信号丢失，红灯闪烁时表示2M信号异常，黄灯亮时表示上层链路告警；
1.协议转换器:简称协转，也叫接口转换器,协议转换器也就是网关，它能使处于通信网上采用不同高层协议的主机仍然互相合作，完成各种分布式应用。它将以太网信号或V.35信号转换为E1信号，以E1信号形式在同步/准同步数字网上进行长距离传输。主要目的是为了延长以太网信号和V.35信号的传输距离，是一种网络接入设备。
4.设备种类：PDH、SDH、光猫、协转、路由器、交换机、视频终端、视频会议设备等。
业务种类：端到端的电路、平安城市/平安校园、MAS等。
行业多：银行、煤矿瓦斯监控、财政、铁路客票等。
1>光纤收发器：是把以太网信号转成光信号，接入到公网内。
2>光端机：以视频光端机为例，。
5.施工过程中遵循“三不动、三不离”：正在使用运行中的设备不动；对设备不了解清楚不动；安全措施不完备不动。检修完后不调试良好不离；发现设备有异状不查明原因不离；影响正常使用的设备未修复不离。
5.使用设备：华为155/622
前面板指示灯说明：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塔河6号油区地面工程原油水套炉控制系统
通讯协议转换器使用说明
一、转换器安装说明
SC-PTS1型通讯协议转换器用于将加热炉控制器以ASCⅡ码通讯协议传送的数据转换为以MODBUS RTU（16位）协议传送。
该转换器的外形及其外部的接口如图1所示。
图1
可使用4个M4螺钉将SC-PTS1型通讯协议转换器安装在控制柜中。
安装孔距为水平210mm，垂直72mm。
两个通讯口均为RS485接口，DB9插头的插针1为DATA+信号，插针5
为DATA-信号，插针7为GND（COM1不接）。
随每个转换器同时提供了两根一端带DB9插头的通讯电缆，电缆中的红线接DATA+信号，白色接DATA-信号，蓝色接GND信号。
在现场通讯转换器与加热炉控制器及PLC的连线方式如图2所示。
图2
二、数据通讯说明
在进行数据通讯前，应确认加热炉1控制器上设置通讯站号为1，加热炉2控制器上设置通讯站号为2，两台控制器的通讯波特率均为9600。
加热炉停机时，可将停机加热炉的控制器内电源开关关闭，这样通讯协议转换器
将给出该加热炉停止运行的信号。
通讯协议转换器传送的数据内容、偏置量及物理含义列于下表。
通讯数据表
当从转换器读入的模拟量为20000时，表示温度传感器输入连线断路，当读数为10000时表示传感器输入连线短路。
北京超拓远大石油科技有限公司
2003年8月25日
. .。
