卷积运算

合集下载

卷积的数学符号

卷积的数学符号
卷积是一种数学运算，通常用符号“*”表示。

它是两个函数之间的一种操作，可以用于信号处理、图像处理、神经网络等领域。

假设有两个函数f(x)和g(x)，那么它们的卷积函数h(x)可以表示为：
h(x) = (f * g)(x) = ∫f(t)g(x-t)dt
其中，“∫”表示积分符号，t为积分变量。

也就是说，卷积运算是将f(x)与g(x)在x轴方向滑动并相乘之后再求和的过程。

在数字信号处理中，卷积可以用来实现滤波器，例如低通滤波器、高通滤波器等。

在神经网络中，卷积可以用来提取图像特征，例如边缘、角等。

除了“*”符号，卷积还可以用“”符号表示，以及一些特殊的函数表示方式，例如fg、fg等。

在不同的领域和文献中，可能会使用不同的符号表示卷积运算。

- 1 -。

卷积公式文档

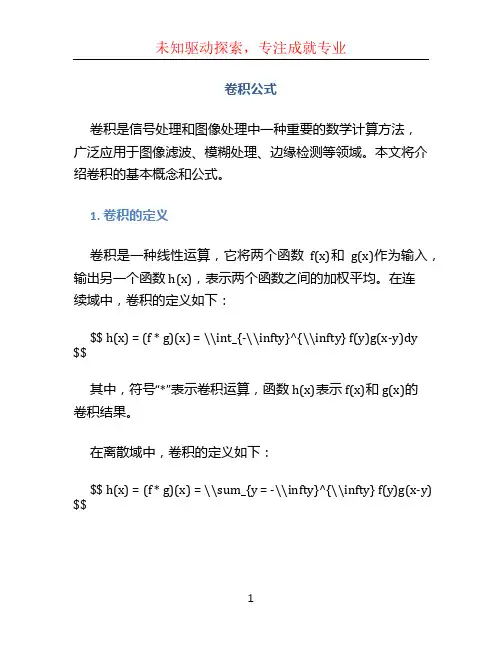

卷积公式卷积是信号处理和图像处理中一种重要的数学计算方法，广泛应用于图像滤波、模糊处理、边缘检测等领域。

本文将介绍卷积的基本概念和公式。

1. 卷积的定义卷积是一种线性运算，它将两个函数f(x)和g(x)作为输入，输出另一个函数h(x)，表示两个函数之间的加权平均。

在连续域中，卷积的定义如下：$$ h(x) = (f * g)(x) = \\int_{-\\infty}^{\\infty} f(y)g(x-y)dy $$其中，符号“*”表示卷积运算，函数h(x)表示f(x)和g(x)的卷积结果。

在离散域中，卷积的定义如下：$$ h(x) = (f * g)(x) = \\sum_{y = -\\infty}^{\\infty} f(y)g(x-y) $$2. 卷积的几何意义从几何角度来看，卷积可以看作是在一个函数上叠加另一个函数的翻转、平移和缩放后的值，得到一个新的函数。

这个新函数描述了两个函数之间的相互作用。

具体来说，对于连续函数的卷积，可以认为函数g(x)表示一个窗口，对函数f(x)进行滑动，计算窗口和f(x)的乘积在窗口范围内的积分，得到卷积结果。

对于离散函数的卷积，可以将两个函数看作向量，在空间中进行平移和缩放操作，计算两个向量的点积，在不同位置上的点积累加得到卷积结果。

3. 卷积的性质卷积具有很多重要的性质，下面介绍其中几个常用的性质：3.1 交换律卷积满足交换律，即f * g = g * f。

这意味着两个函数的卷积结果不受函数顺序的影响。

3.2 结合律卷积满足结合律，即(f * g) * h = f * (g * h)。

这意味着多个函数的卷积可以按照任意顺序进行计算。

3.3 分配律卷积满足分配律，即f * (g + h) = f * g + f * h。

这意味着两个函数的和的卷积等于各自的卷积之和。

4. 卷积的应用卷积在信号处理和图像处理中有广泛的应用，例如：•图像滤波：卷积可以用于对图像进行平滑、锐化、边缘检测等操作，改善图像质量。

卷积计算方法

卷积计算方法
卷积计算方法是一种数字信号处理技术，通常用于图像处理、语音识别、人工智能等领域。

以下是常见的卷积计算方法：
1. 离散卷积计算：
- 线性卷积：使用滑动窗口将输入信号与卷积核进行逐点相乘，然后将结果求和得到输出的对应点。

- 快速卷积：利用卷积的因果性质和快速傅里叶变换 (FFT)
的性质，通过将输入信号和卷积核进行傅里叶变换、逐点相乘、逆傅里叶变换等步骤来实现。

2. 卷积神经网络计算：
- 前向传播：将输入图像通过一系列的卷积层、激活函数层、池化层、全连接层等操作，最终得到预测结果。

- 反向传播：通过损失函数计算预测结果与真实标签之间的
误差，然后利用链式法则逆向计算各层的梯度，并利用梯度下降法来更新网络的参数。

3. 转换矩阵计算：
- 利用矩阵的乘法运算，将输入信号和卷积核转换成矩阵形式，然后进行矩阵乘法运算，最后再将结果转换回信号形式。

4. 快速卷积计算方法：
- 基于频域：将输入信号和卷积核进行傅里叶变换，然后进
行频域的乘法运算，最后再进行逆傅里叶变换，得到输出信号。

- 基于时域：通过输入信号的循环移位和卷积核的翻转操作，实现快速的卷积计算。

以上方法各有优缺点，适用于不同的应用场景和计算需求。

两个离散序列的卷积运算

两个离散序列的卷积运算卷积运算是信号处理中常用的一种运算方式，它可以将两个信号进行合并，得到一个新的信号。

在离散信号处理中，卷积运算同样具有重要的应用。

本文将介绍两个离散序列的卷积运算。

一、离散序列的定义离散序列是指在一定的时间间隔内，取样得到的一组数值序列。

在离散信号处理中，离散序列是信号的离散表示。

离散序列可以用数学公式表示为：x(n) = {x(0), x(1), x(2), ..., x(N-1)}其中，n为序列的下标，x(n)为序列在下标为n时的取值，N为序列的长度。

二、离散序列的卷积运算离散序列的卷积运算是指将两个离散序列进行合并，得到一个新的离散序列。

卷积运算可以用数学公式表示为：y(n) = ∑x(k)h(n-k)其中，x(k)和h(n-k)分别为两个离散序列在下标为k和n-k时的取值，y(n)为卷积运算后得到的新序列在下标为n时的取值。

三、离散序列的卷积运算的应用离散序列的卷积运算在信号处理中有着广泛的应用。

例如，在数字滤波器中，卷积运算可以用来实现滤波器的功能。

在图像处理中，卷积运算可以用来实现图像的模糊、锐化等效果。

在语音处理中，卷积运算可以用来实现语音信号的降噪、增强等功能。

四、离散序列的卷积运算的实现离散序列的卷积运算可以通过直接计算、快速傅里叶变换等方式实现。

其中，直接计算是最简单的实现方式，但是计算量较大，适用于序列长度较短的情况。

快速傅里叶变换是一种高效的实现方式，可以大大减少计算量，适用于序列长度较长的情况。

五、离散序列的卷积运算的注意事项在进行离散序列的卷积运算时，需要注意以下几点：1. 序列长度需要相同，否则需要进行补零操作。

2. 序列的取值范围需要确定，否则可能会导致计算结果不准确。

3. 在使用快速傅里叶变换实现卷积运算时，需要注意变换后的结果需要进行逆变换才能得到正确的卷积结果。

六、结语离散序列的卷积运算是信号处理中常用的一种运算方式，具有广泛的应用。

在实际应用中，需要根据具体情况选择合适的实现方式，并注意相关的注意事项。

卷积代数运算

f 2 ( ) f1 (t ) d f 2 t f1 t
•卷积结果与交换两函数的次序无关。 •一般选比较简单函数进行反转和平移。
■
第 3页
f1 (t ) [ f 2 (t ) f 3 (t )] f1 (t ) f 2 (t ) f1 (t ) f 3 (t )
系统级联，框图表示：
f (t ) h1 ( t ) h2 ( t )
y (t )
系统级联
f ( t ) h1 ( t )
f (t )
h( t )
y (t )
f ( t ) h1 ( t ) h2 ( t )
ht h1 (t ) h2 (t )
结论：1.子系统级联时，总的冲激响应等于子系统冲激响应的卷积。 2.子系统级联时，可以交换子系统响应次序。
2．分配律
f1 (t ) [ f 2 (t ) f 3 (t )] f1 (t ) f 2 (t ) f1 (t ) f 3 (t )
系统并联运算
3．结合律 f (t ) f1 (t ) f 2 (t ) f (t ) [ f1 (t ) f 2 (t )]
▲ ■ 第 9页
t
t
t
卷积微分性质例1
例1：f1(t) 如图, f2(t) = e–tu(t)，求f1(t)* f2(t)
f 1(t)
解： f1(t)* f2(t) = f1’(t)* f2(–1)(t) f1’(t) =δ (t) –δ (t –2)
y (t )
f (t )
ht h1 t h2 t
结论：子系统并联时，总系统的冲激响应等于各子系统冲激响应之和。

卷积的原理及其应用

卷积的原理及其应用1. 引言卷积是一种数学运算方法，广泛应用于信号处理、图像处理和深度学习等领域。

本文将介绍卷积的原理以及其在不同领域的应用。

2. 卷积的原理卷积运算是通过将一个函数与另一个函数进行叠加积分的过程，它可以用来描述两个函数之间的相互作用。

在离散的情况下，可以通过卷积求解两个离散函数之间的叠加积分。

卷积运算的数学定义如下：$$(f * g)(t) = \\int_{-\\infty}^{\\infty} f(\\tau)g(t-\\tau)d\\tau$$其中，$f(\\tau)$和$g(t-\\tau)$分别表示两个函数，∗表示卷积运算，(f∗g)(t)表示卷积的结果。

卷积运算可以看作是一个滑动窗口的过程，通过将窗口中的函数与另一个函数进行点乘求和，得到卷积的结果。

具体来说，卷积的计算步骤如下：1.将两个函数对齐，窗口的中心与第二个函数的中心对齐。

2.将窗口中的函数与第二个函数进行点乘。

3.将点乘的结果求和，得到卷积的结果。

3. 卷积的应用3.1 信号处理卷积在信号处理中有广泛的应用。

一般来说，信号处理是将输入信号经过一系列的处理步骤后得到输出信号。

卷积运算在信号处理中用于滤波、平滑以及特征提取等任务。

以音频信号处理为例，可以使用卷积运算将输入音频信号与特定的滤波器进行卷积，从而实现降噪、音效增强等功能。

另外，在图像处理中，卷积运算也被广泛用于图像的边缘检测、图像增强等应用。

3.2 图像处理在图像处理中，卷积运算是一种常用的操作。

卷积可以通过滑动窗口的方式对图像进行处理，从而实现图像的平滑、边缘检测、特征提取等功能。

图像卷积可以通过不同的卷积核（也称为过滤器）来实现不同的效果。

例如，使用边缘检测卷积核可以检测图像中的边缘信息，使用模糊卷积核可以对图像进行模糊处理。

3.3 深度学习深度学习是一种基于神经网络的机器学习方法，卷积神经网络（Convolutional Neural Network，CNN）是深度学习中最常见的模型之一。

conv卷积运算过程

conv卷积运算过程
卷积运算是图像处理中常用的一种操作，它可以用于图像的滤波、特征提取等任务。

在卷积运算中，输入图像和一个卷积核进行卷积，得到输出图像。

卷积运算的过程可以简单地描述为：将卷积核在输入图像上滑动，每次移动一个像素，然后将卷积核与当前位置的邻域进行点乘，并将结果求和，得到一个输出值。

接着，将卷积核向右移动一个像素，重复上述过程，直到遍历完整个输入图像。

最后，将所有输出值排列成一个新的矩阵，即为卷积运算的结果。

卷积运算的一个重要特点是局部性。

卷积核的大小通常比较小，因此每次只考虑输入图像的一个局部区域。

这使得卷积运算能够捕捉到图像中的局部特征，如边缘、角点等。

此外，由于卷积核是可学习的参数，因此可以通过训练来调整卷积核的值，以适应不同的任务需求。

总之，卷积运算是一种简单而有效的图像处理方法，它能够从输入图像中提取出有用的特征信息，并用于后续的任务中。

卷积运算（二维、三维）

卷积运算（⼆维、三维）1 边缘检测（Edge detection）卷积运算是卷积神经⽹络最基本的组成部分，看⼀个例⼦，这是⼀个6×6 的灰度图像，因为是灰度图像，所以它是 6×6×1 的矩阵，⽽不是6×6×3 的，因为没有 RGB 三通道，为了检测图像中的垂直边缘，可以构造⼀个 3×3矩阵，像这样，它被称为过滤器，在论⽂它有时候会被称为核。

对这个6×6 的图像进⾏卷积运算，卷积运算⽤“∗”来表⽰，⽤ 3×3的过滤器对其进⾏卷积。

这个卷积运算的输出将会是⼀个 4×4 的矩阵，你可以将它看成⼀个 4×4 的图像，在 4×4 左上⾓的那个元素，使⽤ 3×3 的过滤器，将其覆盖在输⼊图像，如下图所⽰，然后进⾏元素乘法（element-wise products）运算，所以：,然后将该矩阵每个元素相加,得到左上⾓元素为-5，其他依次计算得到4×4 的矩阵：再看⼀个例⼦：为什么这个可以做垂直边缘检测呢？这是⼀个简单的 6×6 图像，左边的⼀半是 10，右边⼀般是 0，左边那部分看起来是⽩⾊的，像素值 10是⽐较亮的像素值，右边像素值⽐较暗，我使⽤灰⾊来表⽰ 0 ，图⽚⾥，有⼀个特别明显的垂直边缘在图像中间，这条垂直线是从⿊到⽩的过渡线，或者从⽩⾊到深⾊，当你⽤⼀个 3×3 过滤器进⾏卷积运算的时候，这个 3×3 的过滤器可视化为下⾯这个样⼦，在左边有明亮的像素，然后有⼀个过渡，0 在中间，然后右边是深⾊的，卷积运算后，你得到的是右边的矩阵，在输出图像中间的亮处，表⽰在图像中间有⼀个特别明显的垂直边缘。

还可以检测出⽔平的边缘，此时⽤到的过滤器是这样的：，其他操作与上⾯的垂直边缘检测类似，这⾥不做详细的解释。

当然也可以使⽤这种过滤器：，叫做S o b e l 的过滤器，它的优点在于增加了中间⼀⾏元素的权重，这使得结果的鲁棒性会更⾼⼀些。
