土工合成材料课件2
百分数(％)表示。该指标不直接测定，由单位面积质量、密 度和厚度计算得到。可按下式计算
孔隙率可按下式计算： np=1-（M/ρ·δ） 式中：np为孔隙率，％；M为单位面积 质量，g/m2；ρ为原材料密度，g/m3；δ为厚 度，m。
孔隙率与厚度有关，所以孔隙率也随压力增大而 变小。 有时织造和非织造土工织物的孔径和渗透系 数很接近，但不能认为两者水力性能相似。非织 物土工织物的孔隙率远大于织造土工织物，因此 其具有更好的反滤和排水性能。
《土工合成材料应用技术规范》（ GB50290 ） 将土工合成材料分为土工织物、土工膜、土工复 合材料和土工特种材料等类型。土工复合材料是 由上述各种材料复合而成，如复合土工膜、复合 土工织物、复合土工布、复合防排水材料（排水 带、排水管）等。土工特种材料包括土工膜袋、 土工网、土工网垫、土工格室、土工织物膨润土 垫、聚苯乙烯泡沫塑料（ＥＰＳ）等。
3、土工复合材料(geocomposite)
土工复合材料是两种或两种以上的土工 合成材料组合在一起的制品。这类制品 将各组合料的特性相结合，以满足工程 的特定需要。不同的工程有不同的综合 功能要求，故土工复合材料的品种繁多， 可以说土工复合材料是当前和今后一段 时期发展的大方向。
图5 塑料排水带断面示意图（单位：mm） （a）城垛式；（b）口琴式 （c）乳头式
图6
软式排水管构造示意图
图7
复合排水材料
4、土工特种材料
土木特殊材料是为工程特定需要而生产的产品，品 种多。
图8 土工格栅
图9 加筋带焊成的土工格栅
图10
土工格室
1、GB 50290-1998 土工合成材料应用技术规范 2、GB/T 13760-2009 土工合成材料 取样和试样准备 3、GB/T 13761.1-2009 土工合成材料 规定压力下厚度测定 第1部分： 单层产品厚度的测定方法 4、GB/T 13762-2009 土工合成材料 土工布及土工布有关产品单位面积 质量的测定方法 5、GB/T 13763-1992 土工布梯形法撕破强力试验方法 6、GB/T 14799-2005 土工布及其有关产品 有效孔径的测定 干筛法 7、GB/T 14800-1993 土工布顶破强力试验方法 8、GBT 15788-2005 土工布及其有关产品 宽条拉伸试验 9、GBT 15789-2005 土工布及其有关产品_无负荷时垂直渗透特性的测 定 10、GBT 16989-1997 土工布接头接缝宽条拉伸试验方法 11、GB/T 17630-1998 土工布及其有关产品 动态穿孔试验 落锥法 12、GB/T 17631-1998 土工布及其有关产品 抗氧化性能的试验方法 13、GB/T 17632-1998 土工布及其有关产品 抗酸、碱液性能的试验方 法 14、其他
（3）水力性能指标
水力性能指标主要为等效孔径和渗透系数，是土工织物两个 很重要的特性指标。由于土工织物是与土共同工作的，对织 物的基本要求是既能保土又能排水，这就要求土工织物的孔 径很小(能挡住土)而排水又很通畅，两者看来是有矛盾的， 而土的多变性更增大了问题的复杂性。某一土工织物对这种 土是合适的，而对另一种土未必也是合适的。目前常用保土 准则和透水准则来选择土工织物的等效孔径和渗透系数，即 将土工织物的等效孔径和土的特征粒径建立关系式，同时将 织物的渗透系数与土的渗透系数建立关系式，以求达到既保 土又排水的目的。保土准则和透水准则由实验得到。由于实 验时控制的条件不同，得到的准则也有差异。可按具体情况 选择准则，有条件进行模拟实验则更好。鉴于目前仍以保土 和透水作用做为选择土工织物反滤层的准则，因此等效孔径 和渗透系数两个水力特性指标是反滤和排水功能中的重要指 标。
（2）力学性能指标
针对土工织物在设计和施工中所受荷载性质不同，其力学强 度指标分为下列几种：抗拉强度、撕裂强度、顶破强度、刺 破强度等。在上述众多力学指标中，最基本的是抗拉强度。 抗拉强度也称为条带法抗拉强度，为单向拉伸。纵向和横向 抗拉强度表示土工织物在纵向和横向单位宽度范围能承受的 外部拉力，单位为kN/m。对应抗拉强度的应变为土工织物的 延伸率，用百分数(％)表示。抗拉强度是力学性能中的重要 指标。在各种功能的应用中对抗拉强度都有一定的要求。当 用于加筋和隔离功能时，抗拉强度是主要的设计指标，而在 排水和反滤功能的工程中，抗拉强度虽不是主要指标，但由 于铺设过程中会受到扯拉、顶压、撕破等各种施工荷载，运 用过程中也可能因建筑物变形而受拉，所以对强度也有一定 要求。
（1）物理性能指标
1）单位面积质量 1平方米土工织物的质量，称为土工 织物的基本质量，单位为g/m2。它是土工织物的一个重要指 标。对于任何一种系列产品来说，土工织物的单价与单位面 积质量大致成正比，其力学强度随质量增大而提高。因此， 在选用产品时单位面积质量是必须考虑的技术和经济指标。 2）厚度 指土工织物在2kPa法向压力下，其顶面与底面之间的距 离，单位为mm。土工织物厚度随所作用的法向压力而变， 规定2kPa压力表示土工织物在自然状态无压条件下的厚度。 3）孔隙率
（8）GB/T 17635.1-1998 土工布及其有关产品 摩擦特性的测定 第1部 分 直接剪切
3、水力性能试验 （1）GB/T 17633-1998 土工布及其有关产品 （2）GB/T 15789-2005 土工布及其有关产品 测定 （3）GB/T 14799-2005 土工布及其有关产品 （4）GB/T 17634-1998 土工布及其有关产品
（5）耐久性能指标
耐久性能指标主要有耐磨、抗紫外线、抗生 物、抗化学、抗大气环境等多种指标。大多 没有可遵循的规范、规程。一般按工程要求 进行专门研究或参考已有工程经验来选取。
（四）常见性能测试方法
1、物理性能试验 （1）GB/T 13761.1-2009 土工合成材料 规定压力下厚度的测定 第1部 分：单层产品厚度的测定方法 （2）G/BT 13762-2009 土工合成材料 土工布及土工布有关产品单位面 积质量的测定方法 （3）GB/T 4667-1995 机织物幅宽的测定 2、机械性能试验 （1）GB/T 15788-2005 土工布及其有关产品 宽条拉伸试验 （2）GB/T 16989-1997 土工布 接头/接缝宽条拉伸试验方法 （3）GB/T 13763-1992 土工布梯形法撕破强力试验方法 （4）GB/T 17630-1998 土工布及其有关产品 动态穿孔试验 落锥法 （5）GB/T 19978-2005 土工布及其有关产品刺破强力的测定 （6）GB/T 14800-1993 土工布顶破强力试验方法 （7）GB/T 17637-1998 土工布及其有关产品 拉伸蠕变和拉伸蠕变断裂 性能的测定
撕裂强度 逐步扩大过程中的最大拉力，单位为N。 顶破强度、刺破强度 这两个强度的试验都表示土工织物抵抗外 部冲击荷载的能力，强度单位为N。其共同特 点是试样为圆形，用环形夹具将试样夹住；其 差别是试样尺寸、加荷方式不同。 除抗拉强度外，其他各力学强度指标直接用于 设计的情况还不多见，它们主要是做为参考指 标，根据工程实际情况，便于对产品进行比较 和选择。物是一种透水性材料，按制造方法不同。可 进一步划分为下图所示的各种类型。
织造（有纺）
土工织物
{
非织造（无纺） 编织
{
{
单丝
多丝
裂膜 热粘合
化学粘和 机械粘和（针刺）
图1
土工织物的经纬丝
图2 圆丝和扁丝织成的织物
图3 斜纹土工织物
2、土工膜(geomembrane)
平面内水流量的测定 无负荷时垂直渗透特性的
有效孔径的测定 干筛法 有效孔径的测定 湿筛法
4、耐久性能试验 （1）GB/T 17631-1998 土工布及其有关产品 抗氧化性能的试验方法 （2）GB/T 17632-1998 土工布及其有关产品 抗酸、碱液性能的试验方 法（3）GBT 17636-1998 土工布及其有关产品 抗磨损性能的测定 砂布/ 滑块法
垂直渗透系数和透水率 垂直渗透系数为水力梯度等于l时，水流垂 直通过土工织物的渗透速率，单位为cm/s。透 水率为水位差等于1时的渗透速率，单位为1/s 水平渗透系数和导水率 水平渗透系数为水力梯度等于1时水流沿 土工织物平面的渗透速率，单位为cm/s。导水 率为沿土工织物单位宽度内的输水能力，单位 为cm2/s。
（4）土工织物与土相互作用性能指标
土—织物界面摩擦系数 埋在土中的土工织物，通过土—织物界面摩擦 力将外荷传递至土工织物，使土工织物承受拉力， 形成加筋土。工程实例有加筋土挡墙、堤基加筋垫 层等。按试验方法可分为直剪摩擦系数和拉拔摩擦 系数。 土 织物渗透特性 —织物联合应用时，如何使土工织物能长期 保持良好的保土及排水性能，不发生淤堵，目前还 没有满意的理论准则。为判断织物是否会发生淤堵， 可进行长期淤堵试验或梯度比试验，前者试验历时 达500～1000h，后者需测试24h或更长。两种试验都 还存在一些问题，有待积累经验逐步改进。
土工合成材料
（一）土工合成材料简介
什么是土工合成材料，概括而言，土工合成材料是应用 于岩土工程的、以合成材料为原材料制成的各种产品的统 称。因为它们主要用于岩土工程，故冠以“土工”两字， 称为“土工合成材料”，以区别于天然材料。 土工合成材料在早期曾被称为“土工织 物”(geotextile)和“土工膜”(geomembrane)。随着工程需 要，这类材料不断有新的品种出现，例如土工格栅、土工 网和土工模袋等，原来的名称已不能准确地涵盖全部产品， 这样，在其后的一段时期内，把它们称之为“土工织物、 土工膜和相关产品(related product)”。显然，这样的名称不 宜作为一种技术名词或学术名词。为此，1994年在新加坡 召开的第五届国际土工合成材料学术会议上，正式确定这 类材料的名称为“土工合成材料”(geosynthetics)。
合集下载
第6章土工合成材料共108页文档
53
防护功能
18.11.2019
54
一般利用软体排、模袋和三维植被土工网作岸坡 防护
•由土工织物垫与压重物体组成，在土工织物垫上间隔缝 制有加筋条，在每条加筋条上间隔缝制有系袋条，在系袋 条绑上压重物。
利用土袋、土枕及土工管等筑堤坝护坡
18.11.2019
55
正在铺设的软体排
18.11.2019
造复合排水材料。
18.11.2019
25
土工网
18.11.2019
26
•土工垫
由合成材料粘结而成的三维透水聚合物网垫。 通常由聚乙烯制成，其厚度为15～20mm。
18.11.2019
27
•土工模袋
土工模袋：是由上下两层土工织物制成的大面 积连续袋状材料，袋内充填混凝土或水泥砂浆， 凝固后形成整体混凝土板，可用作护坡。
土
裂膜
工
织 物
非织造（无纺）
热粘合 化学粘和
机械粘和（针刺）
编织
18.11.2019
6
土工织物
18.11.2019
7
土工织物
18.11.2019
8
土工织物
18.11.2019
9
土工织物
18.11.2019
10
土工织物
优点： 重量轻， 整体连续性好（可做成大面积整体）； 施工方便； 抗拉强度高； 耐腐蚀和抗微生物侵蚀性好。
56
软体排铺设的准备
18.11.2019
57
18.11.2019
58
用土工合成材料做堤坝防护及反滤
18.11.2019
59
用土工合成材料做堤坝防护及反滤
18.11.2019
《土工合成材料》课件
分类
土工合成材料可以按照制造工艺、应用场合和材料类型进行分类。我们将详细介绍这些分类方式，并举 例说明每种分类的典型应用。
规格和标准
土工合成材料的规格和标准是保证其质量和性能的重要依据。本节课将介绍 国内外的规格和标准，并讨论相关的检测方法和要求。
应用案例
通过介绍一些典型的应用案例，我们将展示土工合成材料在高压公路路基加 筋、水防工程、围堰、水网和沟渠工程，以及垃圾填埋场等领域的应用。
《土工合成材料》PPT课 件
土工合成材料PPT课件。
简介
土工合成材料是一种特殊的工程材料，广泛应用于土壤改良、水土保持、环 境保护等领域。本节将介绍土工合成材料的定义、产生背景和发展历史，以 及其在各个领域的优点和应用范围。
成分和性能特点
土工合成材料由多种不同材料组成，具有独特的物理和力学特性。这节课将 介绍土工合成材料的成分、物性特点，并重点讨论其生态和环保特点。
现状和发展趋势
本节课将着眼于土工合成材料市场的现状和前景，探讨国内外市场的发展动态，技术创新，并预测未来 的发展趋势。
总结
在本节课中，我们回顾了土工合成材料的优点和应用，讨论了其发展前注：以上大纲只是建议，具体内容和顺序可以根据实际情况进行调整。*
水利工程质量检测员培训之土工合成材料讲义课件ppt
土工栅格、土工带、土工格室、土工网 土工特种材料
土工管、土工模袋、三维网垫EPS等
土工复合材料
复合土工膜——膜与织物或其它材料复合 复合防、排水材料——排水管、排水带等
排水管
土工网
保鲜膜
喷丝（使熔融状态下高聚物转变成纤维）
PE PVC
尼龙 腈纶
涤纶
纺纶纤维织成 的防弹衣腈纶
美国材料试验学会（ASTM）给土工布下的定义 是：“一切和地基、土壤、岩石、泥土或任何其他土 建材料一起使用、并作为人造工程、结构、系统的组 成部分的纺织物，叫做土工布。”
橡 胶 产 品
2 土工合成材料分类
• 《土工合成材料应用技术规范》将土工合成材料分为：土工 织物、土工膜、土工格栅、土工特种材料和土工复合材料等 类型。
• 土工织物又称土工布，是应用于土木工程中的纺织品，是土 工合成材料的一种。
• 土工特种材料包括土工膜袋、土工网、土工网垫、土工格室、 土工织物膨润土垫、聚苯乙烯泡沫塑料（ＥＰＳ）等。
——排水是将雨水、地下水或其他流体在土工布 或土工布相关产品平面的收集和传输。土工织物 是良好的透水材料，无论是织物的法向或水平面， 均具有较好的排水能力，能将土体内的水积聚到 织物内部形成一排水通道排出土体。主要用在土 坝、路基、挡土墙、运动场地下排水及软土基础 排水团结等方面。
混凝土墙 排水孔
——防护作用。土工织物可以将比较集中的应 力扩散开予以减小，也可由一种物体传递到另 一物体，使应力分解、防止土体受外力作用破 坏，起到对材料的防护作用，防护分两种情况， 一是表面防护；二是内部接触面保护。当一种 材料受集中应力作用时，而不使另一种材料破 坏。主要用于护岸、护坡、河道整治、海岸防 潮等工程方面。
——防渗作用。主要作用是防止水和有毒液体的渗 漏，这类用途的土工织物一般都采用涂层土工布或 高分子聚合物制成的土工膜。涂层土工布一般在布 上涂一层树脂成橡胶等防水材料，土工膜以薄型非 织造布与薄膜复合较多、非织造布与薄膜厚度按要 求而定。主要应用在水利工程堤坝、水库中起防渗 作用，也可用在渠道、蓄水池、污水池、游泳池等 作为防渗、防漏、防潮材料。
GBT-15788-2017土工合成材料ppt课件
GB/T 15788-2017 土工合成材料 宽条拉伸试验方法标准
培训、宣贯
1
1、前言
本规程修订的主要技术内容是：
1、将标准名称中的“土工布及其有关产品”改为“土工合 成材料；
2、扩大了标准的适用范围，增加了土工网、土工网垫和金 属纤维制品；
3、删除了对GB/T 3361的引用 4、增加了对GB/T 13759和GB/T 16989的引用 5、增加了部分术语，增加了3.7标称强度下伸长率的定义，
1、前言
17、将ISO 10319：2015的3.3中用于量的单位的信息替换为 相应的注
18、将ISO 10319：2015中3.4“maximum tensile force”修改 为“maximum tensile load”，与上下文进行统一，修改 了3.5“伸长率”的定义，删除了3.10“应变速率”的术语 及其定义，增加可操作性，便于标准的执行
● 用修改采用国际标准GB/T 6529代替了ISO 554 ● 用修改采用国际标准GB/T 6682代替了ISO 3696 ● 用等同采用国际标准GB/T 13759代替了ISO 10318 ● 用等同采用国际标准GB/T 13760代替了ISO 9862 ● 用等同采用国际标准GB/T 16825.1代替了ISO 7500-1 ● 用修改采用国际标准GB/T 16989代替了ISO 10321 ● 删除了对EN 10223-3的引用，将相关内容写入本标准的附录A中
将3.1和3.3中“夹持长度”修改为“隔距长度”，删除了 3.1中列项（2），将各条文中用于量的单位的信息替换为 相应的注；
1、前言
6、增加了具有双峰值的土工合成材料的典型拉抻曲线示例 图；
7、增加了低伸长产品拉伸速率的设置方法，并删除了通过 钳口位移测定伸长率的方法
培训、宣贯
1
1、前言
本规程修订的主要技术内容是：
1、将标准名称中的“土工布及其有关产品”改为“土工合 成材料；
2、扩大了标准的适用范围，增加了土工网、土工网垫和金 属纤维制品；
3、删除了对GB/T 3361的引用 4、增加了对GB/T 13759和GB/T 16989的引用 5、增加了部分术语，增加了3.7标称强度下伸长率的定义，
1、前言
17、将ISO 10319：2015的3.3中用于量的单位的信息替换为 相应的注
18、将ISO 10319：2015中3.4“maximum tensile force”修改 为“maximum tensile load”，与上下文进行统一，修改 了3.5“伸长率”的定义，删除了3.10“应变速率”的术语 及其定义，增加可操作性，便于标准的执行
● 用修改采用国际标准GB/T 6529代替了ISO 554 ● 用修改采用国际标准GB/T 6682代替了ISO 3696 ● 用等同采用国际标准GB/T 13759代替了ISO 10318 ● 用等同采用国际标准GB/T 13760代替了ISO 9862 ● 用等同采用国际标准GB/T 16825.1代替了ISO 7500-1 ● 用修改采用国际标准GB/T 16989代替了ISO 10321 ● 删除了对EN 10223-3的引用，将相关内容写入本标准的附录A中
将3.1和3.3中“夹持长度”修改为“隔距长度”，删除了 3.1中列项（2），将各条文中用于量的单位的信息替换为 相应的注；
1、前言
6、增加了具有双峰值的土工合成材料的典型拉抻曲线示例 图；
7、增加了低伸长产品拉伸速率的设置方法，并删除了通过 钳口位移测定伸长率的方法
08--水利工程地基处理--土工合成材料-PPT课件
土工格栅
土工条带加筋
第一节 土工合成材料的种类
土工合成材料的特性指标
1、产品形态： 2、物理性质： 3、力学性质： 4、水理性质： 5、耐久性：
第一节 土工合成材料的种类
土工合成材料的特性指标
规范: 《土工合成材料试验规程JTJ/T060-98》 《水利水电工程土工合成材料应用技术规范SLT225-98》 《土工合成材料应用技术规范GB 50290 》 《聚乙烯土工膜防渗工程技术规范SLT231-98》 《土工合成材料 塑料土工格栅GBT17689-2019》 《交通工程土工合成材料土工格栅JTT480-2019》 《公路土工合成材料应用技术规范JTJ/T019-98》 ............
最原始的茅草屋 是用竹条、禾草、 红土混合粘建墙 体建起来的 ----雷州半岛
加筋土挡墙 土工聚合物加筋土堤
土锚加固边坡
土钉基坑支护
树根桩边坡稳定
碎石桩加固路堤
第三节 土工织物的加固设计
一、反滤层的设计原则
P153
二、土工织物复合垫层的设计方法
P154
三、堤坝加筋的稳定分析
P157
四、土工织物加筋堤坝的承载力分析法
P160
பைடு நூலகம்
第四节 土工织物加固软土地基工程实例
一、土工织物用于海涂围垦工程地基加固 二、土工合成材料用于软土地基堤防工程加固
第二节 土工织物加固功能和加固原理
主要功能
反滤、排水、隔离、防渗、防护、加筋 1、反滤：反滤层作用 2、排水：三维透水性 3、隔离：不同材料间隔离、防翻浆 4、防渗：渠道防渗 5、防护：防蒸发、防路面反射裂缝 6、加筋：加筋挡墙
土的加筋是指在人工填土的垫层、土坡、路堤或 挡墙内铺设土工合成材料，或在地基及边坡内打入 树根桩、碎石桩、土钉和土锚。这种人工复合体可 承受抗拉、抗压、抗剪、抗弯作用，借以提高地基 承载力、减少沉降和增加地基稳定性。 我国古代采用草秸秆掺入胶泥盖房子。 现代加筋20世纪60年代的法国人试验土中加纤维， 首提加筋概念和理论。
第12章土工合成材料汇总ppt课件
其平面方向需要有较大的渗透系数。
严格执行 突发事 件上报 制度、 校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
（三）
反滤作用
图6－25 土工聚合物用于护坡工程(p201的图12-3)
图6－26 土工
聚合物用于土坝工程(p202的图12-4)
土工聚合物在工程界的广泛应用虽然已有四十年的时间，但至今 国内外对其的技术名称也未得到统一。有的称土工聚合物、土工 合成材料（Geosythetics）、土工织物（Geotextile）等；
另对特定的产品，还有专用名称，如土工网（Geoweb）、土工 格栅（Geogrid）和土工垫（Geomat）等。由于这些土工制品的 原材料都是由聚酰胺纤维（尼龙）、聚酯纤维（涤纶）、聚丙烯 腈（腈纶）和聚丙烯纤维（丙纶）等高分子聚合物经加工而合成 的，所以采用“土工合成材料”作为其技术总称。
12.4、土工聚合物的作用
（三） 反滤作用
在有渗流的情况下，利用一定规格的土工聚合物铺设在被保护
的土上，可以起到与一般砂砾反滤层同样的作用，即容许水流畅
通而同时又阻止土粒移动，从而防止发生流土、管涌和堵塞（图6
－25）。
多数土工聚合物在单向渗流的情况下，在紧贴土工聚合物的
土体中，发生细颗粒逐渐向滤层移动，自然形成一个反滤带和骨
严格执行 突发事 件上报 制度、 校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。

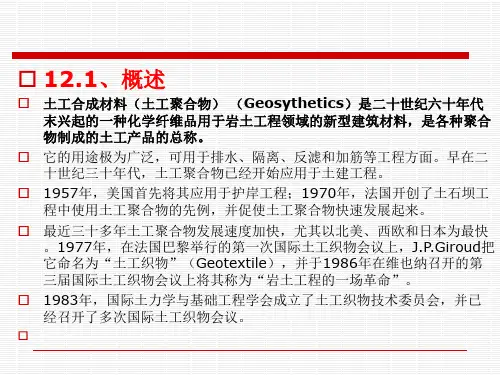

12.1、概述
土工合成材料（土工聚合物） （Geosythetics）是二十世纪六十年代 末兴起的一种化学纤维品用于岩土工程领域的新型建筑材料，是各种聚合 物制成的土工产品的总称。
《土工合成材料》PPT课件
17
GCL被用于地下 水的保护、堤坝 止水、水库和蓄 水池防渗，以及 填筑和掩埋场的 密封面层等。
2021/4/26
18
土工特种材料：
——为工程特定需要而生产的产品。 土工格栅(geogrid) 土工网(geonet) 土工模袋(fabriform) 土工格室(geocell) 土工管(geotex tube)、土工包(geocontainer) 聚苯乙烯板块(EPS)
2021/4/26
14
1、复合土工膜
一布一膜、二布一膜或三布二膜等。 膜－防渗；布－排水作用。
2021/4/26
15
2、复合土工网
2021/4/26
16
3、土工复合排水板
由芯板和透水滤布组成。芯板为硬塑料薄板， 为瓦楞形或十字形，原料为聚氯乙稀或聚丙稀； 透水滤布为薄型无纺织布。
2021/4/26
水利工程中修建挡水蓄水、引水和输水等建筑物， 都有防渗、防漏的要求
2021/4/26
46
坝工中利用土工膜防渗
2021/4/26
47
2021/4/26
48
掩埋场排水处理
2021/4/26
49
2021/4/26
50
2021/4/26
三峡 防渗功能
51
排水沟
基础隔断层 地基基础 垃圾渗水
水利工程中修建挡水蓄水引水和输水等建筑物都有防渗防漏的要求20217147坝工中利用土工膜防渗2021714820217149掩埋场排水处理202171502021715120217152排水沟表土覆盖层表面隔断层基础隔断层地基基础垃圾渗水和地下水的距离渗水导管气体导管竖井地质屏障经处理的地质屏障地下水气体收集渗水收集20217153?防护作用岸坡防护在被保护土面上覆一层有良好反滤性能的土工织物压上一定盖重即能有效地保护岸坡不受水流和波浪等的破坏
土工合成材料(道路建筑材料课件)
土工合成材料的分类及特点
3. 土工格栅
（1）聚酯纤维类土工格栅
土工格栅示意图
a）对轴向（挤出）格栅
b）单轴向（挤出）格栅
c）带式纺织格栅
土工合成材料的分类及特点
3. 土工格栅
（2）玻璃纤维类土工格栅
玻璃纤维类土工格栅是以高强度玻璃纤维为材质的土工合成材料， 多对其进行自黏感压胶和表面沥青浸渍处理，以加强格栅和沥青路面的 结合作用。
土工合成材料的分类及特点
5. 土工复合材料
由土工织物、土工膜、土工格栅和某些特种土工合成材料中的两种或两种以上 相互组合起来就成为土工复合材料（如下图）。
土工合成材料的分类及特点
5. 土工复合材料
• 土工复合材料可将不同材料的性质结合起来更好地满足工程需要。
• 例如，复合土工膜就是将土工膜和土工织物按一定要求制成的一种土工 织物组合物，同时起到防渗和加筋作用。
就是整个结构物的强度，直接影响工程的质量和寿命。
二、力学性能
1. 拉伸性能
（2）接头/接缝宽条拉伸试验
接头/接缝宽条拉伸试验用于测定土工合成材料接头/接缝强度和效率， 是将标准试件两端用夹具夹住，按规定施加荷载直至接头/接缝或材料本 身断裂，以接头/接缝强度和接头/接缝效率表征，分别按以下两式计算。
顶破试验示意图（尺寸单位：mm）
二、力学性能
4. 顶破强力
顶破强力多采用CBR顶破试验测定，是将标准试件固定于环形顶破 夹具中，按规定施加荷载直至试件顶破破坏，如图所示。
顶破试验示意图（尺寸单位：mm）
二、力学性能
5. 刺破强力
刺破强力是材料受顶刺荷载直至破裂时的最大顶刺压力。它反映了 土工合成材料抵抗小面积集中荷载的能力，是评价各种机织土工织 物、非织造土工织物、土工膜和复合土工织物材料强度的力学指标。
第十二章土工合成材料ppt课件
12.3 土工合成材料的特性指标
一、物理特性
1.相对密度 指原材料的相对密度（未参入其他原料）。
2.单位面积质量 指1m2土工织物的质量，由称量法确定。常用土工织物的单
位面积为100-1200g/m2。 3.厚度
指压力2KPa时其底面到顶面的垂直距离，由厚度测定仪测 定。
二、力学特性
1.压缩性
土工织物厚度随法向压力变化的性质为该材料的压缩性。 厚度与渗透性有关，故也可求得不同法向压力下的渗透系 数。
12.4.1土工合成材料的工程应用
一、非织造型土工织物（无纺织物） 最主要用途作为排水反滤层，以代替天然粒状滤层的作
用。在这种情况下，无纺织物有时还可以起一定隔离作用。 二、织造型土工织物（有纺织物）
最主要的是做成各种土工合成材料产品或土工合成材料 系统，如编织袋，防汛袋，土工模袋等。同时，它也可直 接用作隔离层或作为加筋材料。 三、土工膜或复合土工膜
2.用于加固地基
由于土工合成材料有较高的强度和韧性等力学性能，且 能紧贴于地表面，使其上部施加的荷载能均匀分布在地层 中。当地基可能产生冲切破坏时，铺设的土工合成材料将 阻止破坏面的出现，从而提高地基承载力。
3.用于加筋土挡墙
在挡土结构的土体中，每隔一定垂直距离铺设加固作用 的土工合成材料时，该土工合成材料可对路基起到加筋作用。
12.4.1土工合成材料的工程应用
一、反滤作用
将土工合成材料铺放在上游面块石护坡下面，可起反滤 作用和隔离作用（如下图）；
同样也可铺放在下游排水体周围起反滤作用，以防止管涌。
也可铺放在均匀土坝的坝体内，起竖向排水作用，这样 可有效地降低均质坝的坝体浸润线，提高下游坝体的稳定 性，渗透水沿土工合成材料进入水平排水体，最后排至坝 体外。
土工合成材料 第2版 第2章 土工合成材料的制造
图2-3 熔融纺丝工艺过程
薄膜切割扁丝平膜法的生产过程如图2-4所示。聚 合物（聚丙烯、聚乙烯）原料被烘干后加入料斗，在 料筒的螺杆槽中被熔融，加压推向机头形成黏流态膜 片1，然后进入水箱进行冷却定型，并通过切割而成为 一定宽度的薄膜2。这种条带是扁平的（扁丝），在拉 伸牵引力的作用下，进行单轴向拉伸3，并经过热定型 4，最后再进行单轴向拉伸5，达到工艺设计的线密度、 强度和伸长率等。另外，可以在拉伸后经过纤维化处 理，裂开成网状结构（裂膜丝）。最后卷绕在纱管上6。 扁丝生产过程中的废丝被集中到废丝集箱7中，并回收 利用。
缺点是吸湿、透气性、染色性差，不耐暴晒。
3. 丙纶 (polypropylene, PP)
丙纶的化学成分是聚丙烯，由丙烯分子(C3H6) 在催化剂作用下聚合反应生成。
丙纶是后起之秀，质轻、强度高，比涤纶轻 得多，能浮于水面，强度不比锦纶逊色，它的另 一显著特点是熔点低，也常用作纤维型热粘合剂。
缺点是吸湿性差，蠕变现象明显，防老化性 能（耐晒性）差，常在制颗粒时加入添加剂（如 抗氧剂和光稳定剂等）或防老化母料，以提高防 老化的能力。
图2-5 有纺织物的生产过程
二、无纺织物的生产过程及性能
无纺织物按纤维长短分类为：短纤无纺织物 ； 长丝无纺织物。
无纺织物生产过程包括纤维成网前的开松与 混合；纤维网（絮垫）的形成；纤维网的加固， 以及织物的后整理。
1、开松与混合；
2、纤维成网；
3、纤维网的加固，可分为机械加固(针刺法，如 图 2-6b所示)、化学黏合和热黏合；
锦纶的化学成分是聚酰胺，它是由石油的衍生物氨 基酸(HOOC一(CH2)4一HOOC)与内酰胺(H2N一(CH2)6 一NH2)聚合生成。主要有尼龙6和尼龙66，占聚酰胺产 品的80％。
薄膜切割扁丝平膜法的生产过程如图2-4所示。聚 合物（聚丙烯、聚乙烯）原料被烘干后加入料斗，在 料筒的螺杆槽中被熔融，加压推向机头形成黏流态膜 片1，然后进入水箱进行冷却定型，并通过切割而成为 一定宽度的薄膜2。这种条带是扁平的（扁丝），在拉 伸牵引力的作用下，进行单轴向拉伸3，并经过热定型 4，最后再进行单轴向拉伸5，达到工艺设计的线密度、 强度和伸长率等。另外，可以在拉伸后经过纤维化处 理，裂开成网状结构（裂膜丝）。最后卷绕在纱管上6。 扁丝生产过程中的废丝被集中到废丝集箱7中，并回收 利用。
缺点是吸湿、透气性、染色性差，不耐暴晒。
3. 丙纶 (polypropylene, PP)
丙纶的化学成分是聚丙烯，由丙烯分子(C3H6) 在催化剂作用下聚合反应生成。
丙纶是后起之秀，质轻、强度高，比涤纶轻 得多，能浮于水面，强度不比锦纶逊色，它的另 一显著特点是熔点低，也常用作纤维型热粘合剂。
缺点是吸湿性差，蠕变现象明显，防老化性 能（耐晒性）差，常在制颗粒时加入添加剂（如 抗氧剂和光稳定剂等）或防老化母料，以提高防 老化的能力。
图2-5 有纺织物的生产过程
二、无纺织物的生产过程及性能
无纺织物按纤维长短分类为：短纤无纺织物 ； 长丝无纺织物。
无纺织物生产过程包括纤维成网前的开松与 混合；纤维网（絮垫）的形成；纤维网的加固， 以及织物的后整理。
1、开松与混合；
2、纤维成网；
3、纤维网的加固，可分为机械加固(针刺法，如 图 2-6b所示)、化学黏合和热黏合；
锦纶的化学成分是聚酰胺，它是由石油的衍生物氨 基酸(HOOC一(CH2)4一HOOC)与内酰胺(H2N一(CH2)6 一NH2)聚合生成。主要有尼龙6和尼龙66，占聚酰胺产 品的80％。
