空调房间室内气流组织模拟fluent
空调房间室内气流组织模拟(fluent)
模型[1]m s，送风温如图，房间左下角有一个空调，送风和回风方向如图所示。
送风速度为1/度为25℃，壁面温度为30℃。
1．建立模型及网格划分①建立模型及网格划分的步骤在此处暂时省略，以后后机会再补上，这里直接读入网格文件hvac-room.msh。
②读入网格后应检查网格及网格尺寸，通过Mesh下的Check和Scale进行实现，这里不做详细描述。
2．求解模型的设定①启动FLUENT。
启动设置如图，这里着重说说Double Precision（双精度）复选框，对于大多数情况，单精度求解器已能很好的满足精度要求，且计算量小，这里我们选择单精度。
然而对于以下一些特定的问题，使用双精度求解器可能更有利。
[1] 李鹏飞,徐敏义,王飞飞.精通CFD工程仿真与案例实战：FLUENT GAMBIT ICEM CFD Tecplot[M]. 北京,人民邮电出版社,2011:312-317a.几何特征包含某些极端的尺度（如非常长且窄的管道），单精度求解器可能不能足够精确地表达各尺度方向的节点信息。
b.如果几何模型包含多个通过小直径管道相互连接的体，而某一个区域的压力特别大（因为用户只能设定一个总体的参考压力位置），此时，双精度求解器可能更能体现压差带来的流动。
c.对于某些高导热系数比或高宽纵比的网格，使用单精度求解器可能会遇到收敛性不佳或精确度不足不足的问题，此时，使用双精度求解器可能会有所帮助。
②求解器设置。
这里保持默认的求解参数，即基于压力的求解器定常求解。
如图：下面说一说Pressure-based和Density-based的区别：a.Pressure-Based Solver是Fluent的优势，它是基于压力法的求解器，使用的是压力修正算法，求解的控制方程是标量形式的，擅长求解不可压缩流动，对于可压流动也可以求解；Fluent 6.3以前的版本求解器，只有Segregated Solver和CoupledSolver，其实也Pressure-Based Solver的两种处理方法；b.Density-Based Solver是Fluent 6.3新发展出来的，它是基于密度法的求解器，求解的控制方程是矢量形式的，主要离散格式有Roe，AUSM+，该方法的初衷是让Fluent具有比较好的求解可压缩流动能力，但目前格式没有添加任何限制器，因此还不太完善；它只有Coupled的算法；对于低速问题，他们是使用Preconditioning方法来处理，使之也能够计算低速问题。

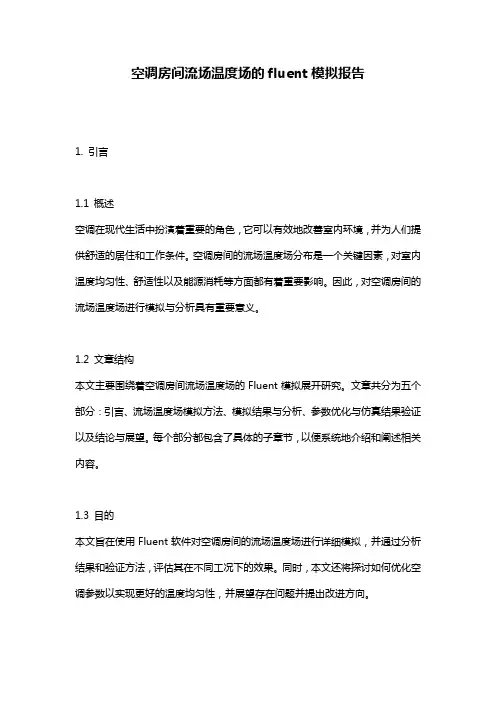

空调房间流场温度场的fluent模拟报告
空调房间流场温度场的fluent模拟报告1. 引言1.1 概述空调在现代生活中扮演着重要的角色，它可以有效地改善室内环境，并为人们提供舒适的居住和工作条件。
空调房间的流场温度场分布是一个关键因素，对室内温度均匀性、舒适性以及能源消耗等方面都有着重要影响。
因此，对空调房间的流场温度场进行模拟与分析具有重要意义。
1.2 文章结构本文主要围绕着空调房间流场温度场的Fluent模拟展开研究。
文章共分为五个部分：引言、流场温度场模拟方法、模拟结果与分析、参数优化与仿真结果验证以及结论与展望。
每个部分都包含了具体的子章节，以便系统地介绍和阐述相关内容。
1.3 目的本文旨在使用Fluent软件对空调房间的流场温度场进行详细模拟，并通过分析结果和验证方法，评估其在不同工况下的效果。
同时，本文还将探讨如何优化空调参数以实现更好的温度均匀性，并展望存在问题并提出改进方向。
以上是对文章引言部分内容的详细清晰撰写。
2. 流场温度场模拟方法2.1 空调流场模拟概述空调房间的流动和温度场模拟是通过计算流体力学（Computational Fluid Dynamics，简称CFD）方法实现的。
该方法基于Navier-Stokes方程，并结合大气物理学、传热学和传质学等知识原理，对空气在房间内的流动特性进行数值分析。
通过该模拟方法可以了解空调房间中的气流运动规律以及温度分布情况，进而为空调系统设计和优化提供有效依据。
2.2 Fluent软件介绍Fluent是一种常用的CFD仿真软件，广泛应用于各种工程领域。
它提供了强大的求解器和前后处理器，可实现复杂流体问题的数值模拟和分析。
在本文中，我们采用Fluent软件进行空调房间流场温度场仿真模拟。
2.3 模型建立与边界条件设定在进行流场温度场模拟前，需要建立几何模型并设置边界条件。
首先，根据实际情况绘制出空调房间的几何图形，并导入Fluent软件进行后续处理。
然后需要定义边界条件，包括房间墙壁、入口和出口等。
空调房间气流组织模拟及优化模板可修订
毕业设计说明书作者：学号：学院：系(专业)：热能与动力工程题目：空调房间气流组织数值模拟和优化指导者：讲师(姓名) (专业技术职务)评阅者：(姓名) (专业技术职务)2012 年 6 月 2 日Title Numerical simulation of air-conditioned room air distribution and optimizationAbstractAirflow-organizing in air-conditioned indoor air environment, air quality has an important effect is directly related to the indoor temperature, area, flow rate and air-conditioning energy consumption is an important part of the air-conditioned. Effective ventilation and airflow organization has an important significance for improving indoor air quality, to ensure the realization of healthy buildings, healthy comfort air conditioning.The main factors to affect the flow in room inlet velocity, the location of the air inlet into the return air relative position Firstly, the establishment of a physical model and mesh using Gambit software, and numerical simulations using Fluent software, said in an intuitive way the temperature field and velocity field of airflow under different air distribution program, analyzing the draw for office and other similar air-conditioned room, Side of the send side back, on sending the next time, on to send back, next to send back to the four air distribution are more appropriate. But the better Side of the send side back and on to send back on the air current forms of organization.Keywords：Airflow-organizing;Numerical simulation; Turbulencemodel;Temperature field;Velocity field.目次1引言 (1)1.1 研究的背景及意义 (1)1.2 国内外的研究成果 (1)1.3 本文的主要内容和工作 (2)2空调房间的气流组织形式 (3)2.1气流组织的介绍 (3)2.2常用的气流组织形式 (3)2.2.1侧送侧回 (4)2.2.2上送下回 (4)2.2.3上送上回 (4)2.2.4 下送上回 (5)3 气流组织和室内舒适性的评价指标 (5)3.1 技术指标 (5)3.2 经济性指标 (7)3.3 适性空调室内空气计算参数 (8)4 空调房间的数值模拟过程 (8)4.1 物理模型的建立 (8)4.2网格的划分 (11)4.3数学模型 (11)4.4在Fluent里的参数 (13)4.5解算结果及后处理 (14)5 数值模拟结果分析 (15)5.1侧送侧回的结果及分析 (15)5.2 异侧下送上回的结果及分析 (17)5.3上送上回的结果及分析 (19)5.4上送下回的结果及分析 (20)结论 (22)参考文献 (23)致谢 (25)1 引言1．1 研究的背景及意义随着经济的发展和科技的进步，人们的物质生活水平不断提高，空调的使用越来越普及，人们对居住和工作环境的要求也越来越高，因此对通风空调技术也提出了更高的要求。

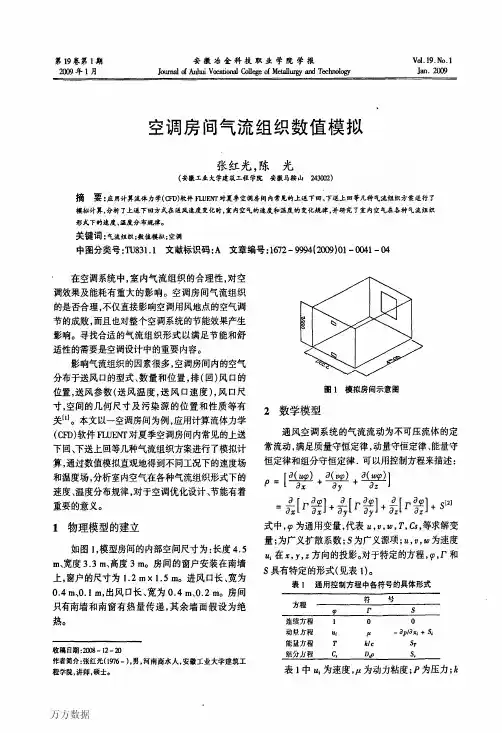

空调房间气流组织数值模拟
