钢筋焊接及验收规程
中华人民共和国城乡建设环境保护部部标准钢筋焊接及验收规程JGJ 18-84主编单位：陕西省建筑科学研究所批准部门：城乡建渗环境保护部试行日期：1984年10月1日通知(84)城科字第170号根据原国家建筑工程总局安排，由陕西省建筑科学研究所会同各有关单位对原建筑工程部标准《钢筋焊接操作及验收规程》(BJG18—65)进行了修订。
修订稿经我部审查同意，定名为《钢筋焊接及验收规程》，并批准为部标准，编号为JGJ18—84，从一九八四年十月一日起实施。
在实施中如有问题和意见，请函告陕西省建筑科学研究所《钢筋焊接及验收规程》管理组。
城乡建设环境保护部一九八四年三月二十九日编制说明一九六五年，原建筑工程部颁发试行《钢筋焊接操作及验收规程》(BJG18—65)以来，经过近二十年时间，在生产实践中起到了良好的作用。
随着新材料、新工艺、新技术的发展，钢筋焊接技术也有相应的进步和提高，积累了新的经验。
为了适应建设的需要，根据国家建筑工程总局(80)建工科字第269号文，由陕西省建筑工程局主管，陕西省建筑科学研究所负责，会同中国建筑科学研究院结构所、四川省建筑科学研究所、黑龙江省低温建筑科学研究所、天津市第一建筑工程公司、南京市混凝土构件公司、陕西省机械施工公司等单位组成修编组，对原《钢筋焊接操作及验收规程》(BJG18—65)进行了修订。
该修编组先后提出《规程》多稿，经过反复讨论、修改和试验验证，并在全国范围内广泛征求意见，最后经全国会议审查定稿。
在修编过程中，进行了多项试验研究工作，吸取了国内科学研究的成果和各地生产实践的有益经验，对原规程作了较大的修改和补充，增加了钢筋低温焊接、自动电渣压力焊、预埋件钢筋埋弧压力焊等新的焊接技术内容，并且对焊工考试和对焊接接头质量的检查和验收作出相应的规定。
本规程在实施过程中，希望各单位注意积累资料，总结经验，如有需要补充或修改之处，请将意见和资料函寄陕西省建筑科学研究所《钢筋焊接及验收规程》管理组，以便今后修订时参考。
目录第一章总则第二章材料第三章钢筋焊接第一节一般规定第二节钢筋电阻点焊第三节钢筋闪光对焊第四节钢筋电弧焊第五节钢筋电渣压力焊第六节预埋件钢筋埋弧压力焊第七节钢筋低温焊接第四章质量验收第一节一般规定第二节焊接骨架和焊接网片第三节钢筋闪光对焊接头第四节钢筋电弧焊接头第五节钢筋电渣压力焊接头第六节预埋件钢筋T形接头第五章焊工考试附录一钢筋与冷拔低碳钢丝的机械性能附录二钢筋焊接常用焊条和焊剂的牌号及主要用途附录三常用焊机的技术数据附录四钢筋焊工考试合格证(式样)第一章总则第1.0.1条本规程适用于工业与民用建筑、构筑物的钢筋混凝土和预应力混凝土结构中的钢筋焊接及验收。
第1.0.2条从事钢筋焊接生产的焊工必须持有考试合格证。
第1.0.3条对从事钢筋焊接生产的班组及有关人员应经常进行安全生产教育，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电及火灾等事故。
第1.0.4条凡与本规程有关而本规程又未规定的内容，应按国家、部有关标准、规范的规定执行。
第2.0.4条进行钢筋电渣压力焊和埋弧压力焊所需的焊剂，可采用431焊剂或其他性能相近的焊剂(见附录二附表2.2)。
使用前，须经恒温250℃烘焙1～2小时。
焊剂回收重复使用时，应除去熔渣和杂物。
如果受潮，尚须按上述要求烘焙。
第2.0.5条凡施焊的各种材料均应有产品质量证明书，并分类管理和妥善存放，防止钢材品种混杂、锈蚀，以及避免焊条、焊剂受潮变质。
采用其他焊接方法或其他品种、规格钢筋时，应经鉴定或试验合格后，方可使用。
第3.1.2条冷拉钢筋的焊接应在冷拉之前进行。
冷拉过程中，如在焊接的接头处发生断裂时，可在切除热影响区(每边长度按0.75钢筋直径计算)后，再焊再拉。
其冷拉工艺与要求应符合《钢筋混凝土工程施工及验收规范》GBJ204—83的规定。
经过冷拉之后的钢筋，如需要进行焊接，按第3.1.1条的规定进行，并按冷拉之前热轧钢的标准强度使用。
第3.1.3条在工程开工或每批钢筋正式焊接之前，必须进行现场条件下钢筋焊接性能试验。
合格后，方可正式生产。
各种焊接方法的试件数量及质量要求，可参照第5.0.5条表5.0.5中的有关规定执行。
第3.1.4条钢筋焊接生产之前，必须清除钢筋、钢丝或钢板焊接部位的铁锈、熔渣、油污等；钢筋端部的扭曲、弯折应予以矫直或切除。
第3.1.5条进行钢筋电阻点焊、闪光对焊、电渣压力焊或埋弧压力焊时，班前应试焊两个接头。
经外观检查合格后，方可按选定的焊接参数进行生产。
第3.1.6条在点焊机、对焊机、电渣压力焊机或埋弧压力焊机的电源开关箱内装设电压表，以便观察电压波动情况。
电坐点焊或闪光对焊时，如电源电压降大于5%，应适当提高变压器级数；如电源电压降达到8%时，停止焊接。
电渣压力焊或埋弧压力焊时，如电源电压降大于5%，则不宜进行焊接。
第3.1.7条焊机经常维护保养和定期检修，确保正常使用。
常用焊机的技术数据见附录三。
第二节钢筋电阻点焊第3.2.1条钢筋混凝土结构中的焊接骨架和焊接网片，宜采用电阻点焊制作。
第3.2.2条焊接骨架和焊接网片的焊点应符合设计要求。
设计未作规定时，应按下列要求进行焊接：一、当焊接骨架的受力钢筋为Ⅱ级时，所有相交点必须焊接。
二、当焊接网片的受力钢筋为Ⅰ级或冷拉Ⅰ级钢筋并只有一个方向受力时，两端边缘的两根锚固横向钢筋的相交点必须焊接；若网片在两个方向受力，则四周边缘的两根钢筋相交点均应焊接；其余相交点可间隔焊接。
三、当焊接网片的受力钢筋为冷拔低碳钢丝，另一方向的钢丝间距小于100毫米时，除两端边缘的两根锚固横向钢丝相交点，必须全部焊接外，中间部分的焊点距离可增大至250毫米。
注：承受重复荷载并需进行疲劳验算的钢筋混凝土结构预应力混凝土结构中的非预应力筋，不得采用焊接骨架和焊接网片。
第3.2.3条电阻点焊应根据钢筋级别、直径及焊机性能等具体情况，合理选择变压器级数、焊接通电时间和电极压力。
在焊接过程中应保持一定的预压时间和锻压时间，见图3.2.3。
当焊接不同直径的钢筋，其较小钢筋的直径小于10毫米时，大小钢筋直径之比，不宜大于3；若较小钢筋的直径为12毫米、14毫米时，大小钢筋直径之比，不宜大于2。
调伸长度，较低的变压器级数和较低的预热频率。
低频预热应符合下列要求：一、根据钢筋级别及其直径大小，预热接触时间宜介于0.5～2秒/次内选择。
预热间歇时间稍大于每次预热的接触时间。
二、预热时应有一定的接触压力。
三、预热程度宜采取预热留量与预热次数相结合的办法来控制。
第3.3.8条螺丝端杆与钢筋对焊时，宜事先对螺丝端杆进行预热，或适当减小螺丝端杆的调伸长度。
钢筋一侧的电极应调高，保证钢筋与螺丝端杆的轴线成一直线。
第3.3.9条Ⅳ级钢筋采用预热闪光焊或闪光——预热——闪光焊工艺时，其接头的力学性能不能符合质量要求时，可在焊后进行通电热处理，具体工艺要求如下：一、待接头冷却至300℃(暗黑色)以下，电极钳口调至最大间距，接头居中，重新夹紧。
二、采用较低变压器级数，进行脉冲式通电加热，频率以0.5～1秒/次为宜。
三、热处理温度通过试验确定，一般在750～850℃(桔红色)范围内选择，随后在空气中自然冷却。
第3.3.10条采用半自动或自动的150型对焊机进行粗直径钢筋焊接时，宜采用闪光——预热——闪光焊工艺。
采用UN2-150型半自动对焊机焊接直径25毫米及以上钢筋时，与手工对焊相比，调伸长度约增加20%，一次烧化留量可适当减小，预热程度稍有提高。
其具体参数为：预热留量3～4毫米，二次烧化留量15毫米，顶锻留量6～7毫米，变压器级数13、14级，凸轮转速1.96转/分。
第3.3.11条在钢筋对焊生产中，操作过程的各个环节应密切配合，以保证焊接质量，若出现异常现象或焊接缺陷时，参照表3.3.11查找原因，及时消除。
熔合良好。
焊接过程中经常清渣。
二、为了防止接头过热，采用几个接头轮流施焊。
三、加强焊缝的宽度应超过V形坡口的边缘2～3毫米；其高度亦为2～3毫米。
四、若发现接头有弧坑、未填满、气孔及咬边等缺陷时，应立即补焊。
Ⅲ级钢筋接头冷却后补焊时，需用氧乙炔焰预热。
第五节钢筋电渣压力焊第3.5.1条现浇钢筋混凝土结构中竖向或斜向(倾斜度在4∶1的范围内)钢筋的连接，宜采用自动或手工电渣压力焊进行焊接。
第3.5.2条电渣压力焊主要设备及其要求如下：一、焊接电源：宜采用BX2-1000型焊接变压器。
也可采用较小容量的同型号焊接变压器并联使用。
二、控制箱：安装电压表、电流表和信号电铃，便于操作者控制焊接参数和准确掌握焊接通电时间。
三、焊接夹具：应具有一定刚度，使用灵巧，坚固耐用，上、下钳口同心。
四、焊剂盒：其内径为90～100毫米，与所焊钢筋的直径大小相适应。
自动电渣压力焊的设备，还包括控制系统及操作箱。
第3.5.3条钢筋电渣压力焊时，应采取措施，扶持钢筋上端，以防止上、下钢筋错位和夹具变形。
第3.5.4条钢筋手工电渣压力焊时，可采用直接引弧法。
先将上钢筋与下钢筋接触，接通焊接电源后，立即将上钢筋提升2～4毫米，引燃电弧；然后，继续缓缓上提钢筋数毫米，使电弧稳定燃烧。
之后，随着钢筋的熔化而渐渐下送，并转入电渣过程。
待钢筋熔化达到一定程度后，在切断焊接电源的同时，迅速进行顶压。
持续数秒钟，方可松开操作杆，以免接头偏斜或接合不良。
钢筋的上提和下送均应适当，防止断路或短路。
自动电渣压力焊时，宜采用铁丝圈引弧法，铁丝圈高约10～12毫米。
焊接的引弧、电渣、顶压过程，采用自动控制。
第3.5.5条电渣压力焊的参数主要包括：渣池电压、焊接电流、焊接通电时间等，可参照表3.5.5选用。
第七节钢筋低温焊接第3.7.1条在环境温度低于-5℃的条件下进行钢筋闪光对焊或电弧焊时，为钢筋低温焊接。
低温焊接时，除遵守常温焊接的有关规定外，应调整焊接工艺参数，使焊缝和热影响区缓慢冷却。
风力超过4级时，采取挡风措施。
焊后未冷却的接头应避免碰到冰雪。
当环境温度低于-20℃时，不得进行施焊。
第3.7.2条钢筋低温闪光对焊，宜采用预热闪光焊或闪光—预热—闪光焊工艺。
焊接参数的选择，与常温焊接相比，应符合下列要求：一、调伸长度增加10～20 。
二、变压器级数降低一级或二级。
三、烧化过程中期的速度适当减慢。
四、预热时的接触压力适当提高，预热间歇时间适当增长。
Ⅳ级钢筋采用上述焊接参数尚不能保证焊接质量时，焊后进行通电热处理，可参见第3.3.9条。
第3.7.3条钢筋低温电弧焊时，焊接工艺应符合下列要求：一、进行帮条平焊或搭接平焊时，第一层焊缝，先从中间引弧，再向两端运弧；立焊时，先从中间向上方运弧，再从下端向中间运弧。
以使接头端部的钢筋达到一定的预热效果。
在以后各层焊缝的焊接时，采取分层控温施焊。
层间温度控制在150℃～350℃之间，以起到缓冷的作用。
《钢筋焊接及验收规程》(JGJ18)
中华人民共和国行业标准钢筋焊接及验收规程Specification for welding andacceptance of reinforcing steelbarsJGJ 18—2003J 253—20032003第 1页中华人民共和国行业标准钢筋焊接及验收规程Specification for welding and acceptance of reinforcing steelbarsJGJ 18-2003批准部门：中华人民共和国建设部施行日期：2003 年 5 月 1 日2003第 2 页中华人民共和国建设部公告第128 号建设部关于发布行业标准《钢筋焊接及验收规程》的公告现批准《钢筋焊接及验收规程》为行业标准，编号为J G J18—2003，自2003 年5 月 1 日起实施。
其中，第1.0.3、3.0.5、4.1.3、5.1.7、5.1.8条为强制性条文，必须严格执行。
原行业标准《钢筋焊接及验收规程》JGJ18—96 同时废止。
本规程由建设部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国建设部2003 年 3 月27 日第 3 页前言根据建设部建标[2000] 284 号文的要求，标准编制组在广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见基础上修订了本规程。
本规程的主要技术内容是：1 总则；2 术语；3 材料；4 钢筋焊接；5 质量检验与验收；6 焊工考试。
本次修订的主要内容：1.根据国家现行标准，修改适用于焊接的钢筋牌号。
名称和接头强度指标；2.增加H RB500钢筋闪光对焊和封闭环式箍筋闪光对焊；3.增加熔态气压焊工艺和氧液化石油气压焊的规定；4.增加H R B400钢筋与钢板电弧搭接焊、预埋件钢筋电弧焊和埋弧压力焊、钢筋电渣压力焊的规定；5.各种钢筋焊接接头和焊点的质量检验与验收划分为主控项目和一般项目两类，纵向受力钢筋 4 种焊接接头的拉伸试验合并成一条，2 种焊接接头弯曲试验合并成一条，均规定为主控项目，增加附录 A 纵向受力钢筋焊接接头检验批质量验收记录的规定；6.增加钢筋电渣压力焊接头拉伸试验的断裂位置和断口特征的质量要求；7.某些焊接工艺规定适当简化、合并，或移于“条文说明”中；8.电阻点焊焊点的质量验收由两节合并为一节，统一焊点抗剪力指标；9.焊工操作技能考试评定标准局部修改等等。
钢筋焊接及验收规程
1 总则1.0.1为了在钢筋焊接施工中采用合理的焊接工艺和统一质量验收标准，做到技术先进，确保质量，制订本规程。
1.0.2本规程适用于建筑工程混凝土结构中的钢筋焊接施工及质量检验与验收。
1.0.3从事钢筋焊接施工的焊工必须持有焊工考试合格证书，才能上岗操作。
1.0.4在进行钢筋焊接施工及质量检验与验收时，除按本规程规定执行外，尚应符合国家现行有关强制性标准的规定。
2 术语2.0.1钢筋电阻点焊resistance spot weldingof reinforcing steel bar将两钢筋安放成交叉叠接形式，压紧于两电极之间，利用电阻热熔化母材金属，加压形成焊点的一种压焊方法。
2.0.2钢筋闪光对焊 flash butt welding of reinforcing steel bar将两钢筋安放成对接形式，利用电阻热使接触点金属熔化，产生强烈飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法2.0.3钢筋电弧焊 arc welding of reinforcing steel bar以焊条作为一极，钢筋为另一极，利用焊接电流通过产生的电弧热进行焊接的一种熔焊方法。
2.0.4钢筋窄间隙电弧焊 narrow-gap arc welding of reinforcing steel bar将两钢筋安放成水平对接形式，并置于铜模内，中间留有少量间隙，用焊条从接头根部引弧，连续向上焊接完成的一种电弧焊方法。
2.0.5钢筋电渣压力焊 electroslag pressure welding of reinforcing steel bar将两钢筋安放成竖向对接形式，利用焊接电流通过两钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋，加压完成的一种压焊方法。
2.0.6钢筋气压焊 gas pressure welding of reinforcingsteel bar采用氧乙炔火焰或其他火焰对两钢筋对接处加热，使其达到塑性状态（固态）或熔化状态（熔态）后，加压完成的一种压焊方法。
钢筋焊接及验收规程

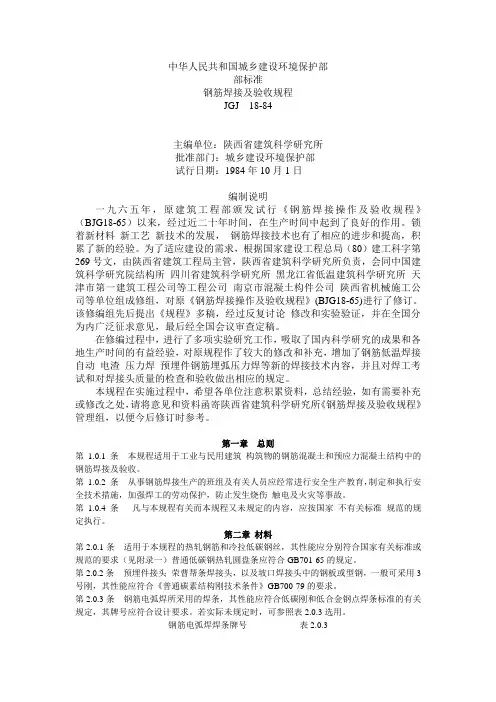

中华人民共和国城乡建设环境保护部部标准钢筋焊接及验收规程JGJ 18-84主编单位：陕西省建筑科学研究所批准部门：城乡建设环境保护部试行日期：1984年10月1日编制说明一九六五年，原建筑工程部颁发试行《钢筋焊接操作及验收规程》（BJG18-65）以来，经过近二十年时间，在生产时间中起到了良好的作用。
锁着新材料新工艺新技术的发展，钢筋焊接技术也有了相应的进步和提高，积累了新的经验。
为了适应建设的需求，根据国家建设工程总局（80）建工科字第269号文，由陕西省建筑工程局主管，陕西省建筑科学研究所负责，会同中国建筑科学研究院结构所四川省建筑科学研究所黑龙江省低温建筑科学研究所天津市第一建筑工程公司等工程公司南京市混凝土构件公司陕西省机械施工公司等单位组成修组，对原《钢筋焊接操作及验收规程》(BJG18-65)进行了修订。
该修编组先后提出《规程》多稿，经过反复讨论修改和实验验证，并在全国分为内广泛征求意见，最后经全国会议审查定稿。
在修编过程中，进行了多项实验研究工作，吸取了国内科学研究的成果和各地生产时间的有益经验，对原规程作了较大的修改和补充，增加了钢筋低温焊接自动电渣压力焊预埋件钢筋埋弧压力焊等新的焊接技术内容，并且对焊工考试和对焊接头质量的检查和验收做出相应的规定。
本规程在实施过程中，希望各单位注意积累资料，总结经验，如有需要补充或修改之处，请将意见和资料函寄陕西省建筑科学研究所《钢筋焊接及验收规程》管理组，以便今后修订时参考。
第一章总则第1.0.1条本规程适用于工业与民用建筑构筑物的钢筋混凝土和预应力混凝土结构中的钢筋焊接及验收。
第1.0.2 条从事钢筋焊接生产的班组及有关人员应经常进行安全生产教育，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤触电及火灾等事故。
第1.0.4 条凡与本规程有关而本规程又未规定的内容，应按国家不有关标准规范的规定执行。
第二章材料第2.0.1条适用于本规程的热轧钢筋和冷拉低碳钢丝，其性能应分别符合国家有关标准或规范的要求（见附录一）普通低碳钢热轧圆盘条应符合GB701-65的规定。
《钢筋焊接及验收规程》(JGJ18)
中华人民共和国行业标准钢筋焊接及验收规程Specification for welding and acceptance of reinforcing steelbarsJGJ 18—2003J 253—20032003第 1 页中华人民共和国行业标准钢筋焊接及验收规程Specification for welding and acceptance of reinforcing steelbarsJGJ 18-2003批准部门：中华人民共和国建设部施行日期：2003 年 5 月 1 日2003第 2 页中华人民共和国建设部公告第128 号建设部关于发布行业标准《钢筋焊接及验收规程》的公告现批准《钢筋焊接及验收规程》为行业标准，编号为J G J18—2003，自2003 年5 月 1 日起实施。
其中，第1.0.3、3.0.5、4.1.3、5.1.7、5.1.8条为强制性条文，必须严格执行。
原行业标准《钢筋焊接及验收规程》JGJ18—96 同时废止。
本规程由建设部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国建设部2003 年 3 月27 日第 3 页前言根据建设部建标[2000] 284 号文的要求，标准编制组在广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见基础上修订了本规程。
本规程的主要技术内容是：1 总则；2 术语；3 材料；4 钢筋焊接；5 质量检验与验收；6 焊工考试。
本次修订的主要内容：1.根据国家现行标准，修改适用于焊接的钢筋牌号。
名称和接头强度指标；2.增加H RB500钢筋闪光对焊和封闭环式箍筋闪光对焊；3.增加熔态气压焊工艺和氧液化石油气压焊的规定；4.增加H R B400钢筋与钢板电弧搭接焊、预埋件钢筋电弧焊和埋弧压力焊、钢筋电渣压力焊的规定；5.各种钢筋焊接接头和焊点的质量检验与验收划分为主控项目和一般项目两类，纵向受力钢筋 4 种焊接接头的拉伸试验合并成一条，2 种焊接接头弯曲试验合并成一条，均规定为主控项目，增加附录 A 纵向受力钢筋焊接接头检验批质量验收记录的规定；6.增加钢筋电渣压力焊接头拉伸试验的断裂位置和断口特征的质量要求；7.某些焊接工艺规定适当简化、合并，或移于“条文说明”中；8.电阻点焊焊点的质量验收由两节合并为一节，统一焊点抗剪力指标；9.焊工操作技能考试评定标准局部修改等等。
钢筋焊接及验收规程
钢筋焊接及验收规程
钢筋焊接是建筑工程中常见的焊接工艺，用于连接钢筋。
为了保证焊接质量，需要按照一定的规程进行焊接和验收。
以下是钢筋焊接及验收的一般规程：
1. 焊接前准备：
- 检查钢筋是否符合焊接要求，包括钢筋直径、品种、表面质量等；
- 对钢筋进行除锈处理，确保焊缝质量；
- 准备焊接设备和焊接材料，包括焊机、焊条、焊接剂等； - 搭建焊接平台和安全防护措施。
2. 焊接操作：
- 按照焊接工艺规程进行焊接，包括焊接电流、电压、电弧长度等参数；
- 保证焊条熔化均匀，焊接缝连续、均匀；
- 控制焊接过程中的热输入，避免产生焊接缺陷，如焊渣夹杂、气孔等；
- 采用适当的焊接顺序和焊缝连接方式，确保焊接质量。
3. 焊接验收：
- 对焊条进行焊缝外观检查，确保焊接缝平整、均匀；
- 对焊缝进行尺寸检测，包括焊缝长度、宽度等；
- 进行焊缝断裂试验，测试焊缝强度；
- 检查焊缝周围是否有裂纹、变形等缺陷。
以上是钢筋焊接及验收的一般规程，具体的操作和验收要求可能根据不同的工程和焊接标准有所不同。
建议在进行钢筋焊接前，参考具体的焊接工艺规程以及相关的国家标准和规范进行操作和验收。
钢筋焊接及验收规程

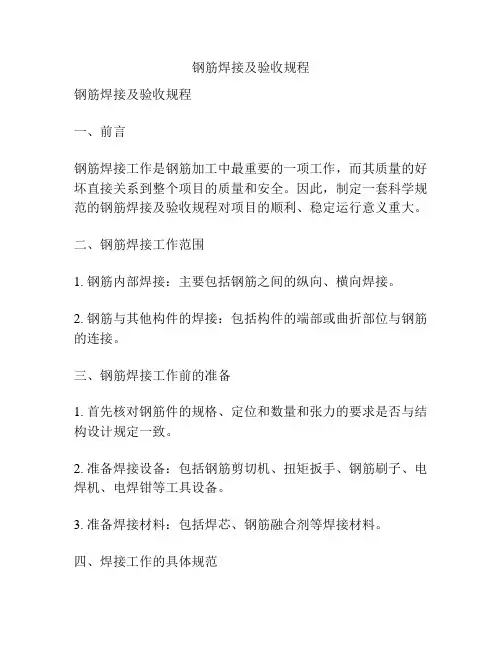

钢筋焊接及验收规程钢筋焊接及验收规程一、前言钢筋焊接工作是钢筋加工中最重要的一项工作，而其质量的好坏直接关系到整个项目的质量和安全。
因此，制定一套科学规范的钢筋焊接及验收规程对项目的顺利、稳定运行意义重大。
二、钢筋焊接工作范围1. 钢筋内部焊接：主要包括钢筋之间的纵向、横向焊接。
2. 钢筋与其他构件的焊接：包括构件的端部或曲折部位与钢筋的连接。
三、钢筋焊接工作前的准备1. 首先核对钢筋件的规格、定位和数量和张力的要求是否与结构设计规定一致。
2. 准备焊接设备：包括钢筋剪切机、扭矩扳手、钢筋刷子、电焊机、电焊钳等工具设备。
3. 准备焊接材料：包括焊芯、钢筋融合剂等焊接材料。
四、焊接工作的具体规范1. 不同直径的钢筋，要采用不同规格的焊接材料及焊接电流。
2. 钢筋之间横向、纵向的焊接点距离应符合设计要求，不应过大或过小。
3. 钢筋的表面应清除油脂、锈蚀和尘埃等杂物，以保证焊接质量。
4. 钢筋的两端应保证在同一水平面内，防止开裂。
5. 焊接时要控制焊接的温度和时间，避免融池液化或冷却过快，使焊缝质量受影响。
6. 暂未焊接的钢筋应按要求固定，并在高温情况下进行同步钢筋的热处理。
7. 脆化温度高的钢筋，在热处理过程中要特别注意，以免损坏焊接结构，导致安全事故。
五、焊接验收规范1. 焊接工作完成后，应对焊接部位进行外观验收，焊缝应无裂纹、气孔等缺陷。
2. 对焊接部位进行尺寸和几何验收。
焊接点的偏差应该控制在规定的范围内。
3. 对焊接的乡音进行试验。
试验的钢筋应该达到设计要求并且未出现裂纹、大滑移和扭曲等痕迹。
4. 检测验收合格后，方可进行后续工作。
六、总结钢筋焊接是建筑工程中不可避免的一个环节，是整个工程施工中非常重要的一部分。
好的焊接质量将有利于工程的长期稳定，保障了建造质量的同时，也保障了工人的安全。
因此，制定一套严谨的钢筋焊接及验收规程非常有必要。
七、焊接质量控制在焊接过程中，必须严格控制焊接质量，主要包括：1. 控制焊接电流和电压，保证焊接质量；2. 控制焊接速度，避免焊缝开裂；3. 预热焊接部位，避免冷裂；4. 确保焊接材料的质量；5. 在焊接过程中加丝杆，防止裂纹。
《钢筋焊接及验收规程》jgj 18-2018
《钢筋焊接及验收规程》jgj 18-2018《钢筋焊接及验收规程》(JGJ 18-2018)是中国建筑行业中的一项重要技术标准，该标准规定了钢筋焊接的要求和验收程序。
本文将对该规程进行详细介绍，并阐述其重要性和应用。
首先，钢筋焊接是建筑施工中常用的一种连接钢筋的方法。
它通过在钢筋表面产生高温，在融化的钢筋表面上形成焊接熔融池，并将多根钢筋通过熔融池的凝固而实现连接。
钢筋焊接的优点是连接牢固，具有较高的承载能力和抗震性能。
然而，焊接质量的高低直接影响着钢筋的力学性能和结构的安全性，所以有必要制定相关的技术规范进行指导和验收。
《钢筋焊接及验收规程》由中国建筑行业标准化技术委员会制定，是根据国家标准和行业经验总结而成的，并在施工过程中得到广泛应用。
该规程详细规定了焊接设备、焊工资质要求、焊接工艺、焊接材料、焊接质量控制和焊接缺陷的分类与评定等内容。
根据该规程，焊接设备应符合国家标准的要求。
焊工应持有相应的焊接工作证书，具备相应的技术能力和经验。
焊接工艺参数应按照规程要求进行设置，包括预热温度、焊接电流和电压、焊接速度等。
焊接材料应符合国家标准的要求，使用过期或者受潮的焊接材料是不允许的。
对焊接质量的控制需要进行焊接工艺试验、焊缝外观检验、力学性能试验等。
针对焊接时可能存在的缺陷，规程将其分为严重、一般和轻微三级，对每个级别的缺陷都有详细的评定标准和处理方法。
验收过程中，需要对焊接接头进行外观检验、破坏性试验、焊缝图样绘制等。
只有通过验收的焊接接头，才能被视为合格的钢筋连接，并被应用于建筑施工中。
《钢筋焊接及验收规程》的重要性不言而喻。
首先，它规范了焊接过程的各个环节，保证了焊接质量的可控性。
其次，它为焊接工艺的选择、设备的选用和焊工的培训提供了依据，提高了施工效率和工艺水平。
最后，它为建筑施工中的钢筋焊接提供了统一的标准和规范，提升了建筑结构的安全性和可靠性。
综上所述，《钢筋焊接及验收规程》(JGJ 18-2018)是中国建筑行业中的一项重要技术标准，它规范了钢筋焊接的各个环节，并对焊接质量进行评定和验收。
《钢筋焊接及验收规程》jgj 18-2018
《钢筋焊接及验收规程》jgj 18-2018《钢筋焊接及验收规程》是为了规范钢筋焊接工作，并确保施工质量达到要求而制定的行业标准。
本规程适用于建筑、桥梁、隧道、道路、码头等工程中的钢筋焊接作业，并且规定了相关的验收标准和要求。
在施工过程中，钢筋焊接是非常重要的一环，焊接质量直接影响到工程的安全和持久性。
首先，规程对工程现场的焊接人员资质提出了一定要求。
详细规定了焊工的操作技能和培训要求，以及必须具备的操作证书和资质。
在进行焊接之前，焊工需要进行相关的考试和培训，通过考试并获得资格才能进行相应的焊接工作。
这样可以确保焊工具有一定的操作经验和技术能力，提高焊接质量。
其次，规程对钢筋焊接的操作流程和焊接材料提出了具体要求。
例如，在焊接前需要进行钢筋表面的清理处理，以确保焊接表面的干净和无杂质。
焊接材料方面，规程对焊条的选择、焊接电流和电压的设置、焊缝形状和焊接速度等方面都进行了详细的规定。
这些要求的目的是为了保证焊接的牢固性和可靠性。
除了焊接质量要求，规程还对焊接缺陷和焊接后的质量检验提出了要求。
焊接缺陷包括焊缝内的气孔、夹渣、裂纹等问题，规程明确了这些缺陷的允许范围和处理方法。
在焊接完成后，还需要进行相应的质量检验，以验证焊接工艺是否符合要求。
质量检验包括目视检查、超声波探伤、放射性检测等多种方法，以确保焊接的质量合格。
与此同时，规程还对钢筋焊接的验收标准进行了规定。
验收标准包括焊缝的外观质量、力学性能和耐久性等方面的要求。
例如，焊缝的外观应无明显的气孔、夹渣和裂纹；焊缝的拉伸强度、屈服强度和延伸率等力学性能应符合相关标准；焊缝应具有足够的耐久性，能够承受长期使用和环境的影响。
总之，《钢筋焊接及验收规程》通过具体的要求和标准，确保了钢筋焊接工作在施工中的质量和安全。
严格遵守规程，能够有效地提高钢筋焊接的质量，降低焊接缺陷的发生率，并为工程的安全和持久性提供保障。
因此，施工单位在进行钢筋焊接作业时，应当认真遵守《钢筋焊接及验收规程》的要求，保证施工质量的过程中不要急功近利。
jgj27-2014钢筋焊接及验收规程
jgj27-2014钢筋焊接及验收规程
1. 钢筋焊接前的准备工作：
（1）钢筋表面应清除油污、尘土、锈蚀和水分等杂物，保证钢筋表面干燥和洁净；
（2）焊接钢筋的直径应符合设计要求，大小应与焊丝的直径匹配；
（3）焊工应熟悉焊接材料的种类、性能和焊接工艺，保证焊缝质量符合要求；
（4）焊工应检查电焊机和电源是否正常，并保证焊接现场安全。
2. 钢筋的焊接工艺：
（1）选择气体保护焊、手工电弧焊、气焰焊等适合的焊接方法；
（2）严格控制焊接电流和电压，保证焊缝充满金属，并避免焊接过热、焊接变形等问题的出现；
（3）焊接过程中要注意焊缝的清洁，并避免造成气孔、夹渣等缺陷；
（4）焊接完成后，要及时对焊缝进行磨光和清理，保证焊缝表面光滑。
3. 钢筋焊接的验收：
（1）对焊接前的钢筋表面进行检查，保证钢筋表面清洁、干燥、无锈蚀和裂纹等缺陷；
（2）对焊接质量进行检查，主要包括焊缝的外观质量、尺寸和形状等指标的符合程度；
（3）焊接质量的检查应根据设计要求和相关标准进行，严格按照规定的检查程序进行；
（4）对发现的问题和缺陷，要及时进行整改和处理，确保钢筋的焊接质量符合要求。
钢筋焊接及验收规程
钢筋焊接及验收规程JGJ 18-20032003.5.1起施行1.总则1.0.3从事钢筋焊接施工必须持有焊工考试合格证，才能上岗操作。
4.钢筋焊接4.1.1 钢筋焊接方法的适用范围焊接方法适用环境电阻点焊焊接骨架焊接网闪光对焊垂直水平倾斜电弧焊垂直水平倾斜电渣压力焊竖向、斜向（倾斜度4:1内）气压焊垂直、水平、倾斜预埋伴钢筋埋弧压力焊钢板平放5.质量检验与验收焊接方式检验批接头数力学试验项目闪光对焊300 拉伸、弯曲电弧焊300 拉伸电渣压力焊300 拉伸气压焊300 拉伸、梁板加弯曲外观检查焊接方式轴线弯折角其他闪光对焊≯0.1d≯2mm ≯3°无横向裂纹电极处无明显烧伤电渣压力焊≯0.1d≯2mm ≯3°焊色突出高度≮4mm 气压焊≯0.15d≯4mm ≯3°镦粗直径≮1.4d电弧焊焊缝长度钢材版号单位焊接双面焊接HPB235 8d 4αHRB335 HRB400 RRB400 10d 5αα为钢筋直径地下工程防水技术规范GB 50108-20082009.4.1起施行3.地下工程防水设计3.2防水等级标准4.砼结构主体防水4.1.7防水砼结构，应符合下列规定:1. 结构厚度不应小于250mm2. 裂缝宽度不得大于0.2mm，并不得贯通。
3. 迎水面钢筋保护层厚度不应小于50mm4.1.16防水砼的配合比应符合下列规定：6. 防水砼采用预拌砼时，入泵坍落度宜控制在120～160mm，坍落度每小时损失值不应大于20mm,坍落度总损失值不应大于40mm8 .预拌砼的初凝时间宜为6～8h4.1.24防水砼应连续浇筑，宜少留施工缝，当留设施工缝时，应符合下列规定：1. 墙体水平施工缝不应留在剪力最大处或底板与侧墙的交接处，应留在高出底板表面不少于300mm的墙体上。
拱（板）墙接合的水平施工缝，宜留在拱（板）接缝线以下150～300mm2. 垂直施工缝应避开地下水和裂隙水较多的地段，并宜与变形缝相结合。
