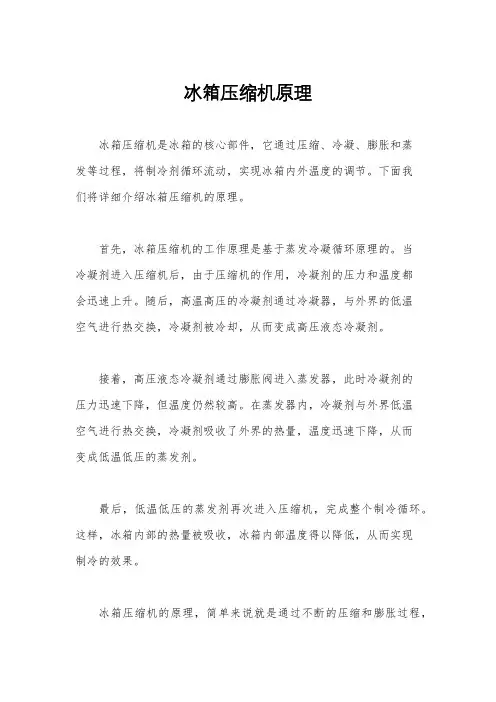

冰箱压缩机原理
冰箱压缩机原理冰箱压缩机是冰箱的核心部件，它通过压缩、冷凝、膨胀和蒸发等过程，将制冷剂循环流动，实现冰箱内外温度的调节。
下面我们将详细介绍冰箱压缩机的原理。
首先，冰箱压缩机的工作原理是基于蒸发冷凝循环原理的。
当冷凝剂进入压缩机后，由于压缩机的作用，冷凝剂的压力和温度都会迅速上升。
随后，高温高压的冷凝剂通过冷凝器，与外界的低温空气进行热交换，冷凝剂被冷却，从而变成高压液态冷凝剂。
接着，高压液态冷凝剂通过膨胀阀进入蒸发器，此时冷凝剂的压力迅速下降，但温度仍然较高。
在蒸发器内，冷凝剂与外界低温空气进行热交换，冷凝剂吸收了外界的热量，温度迅速下降，从而变成低温低压的蒸发剂。
最后，低温低压的蒸发剂再次进入压缩机，完成整个制冷循环。
这样，冰箱内部的热量被吸收，冰箱内部温度得以降低，从而实现制冷的效果。
冰箱压缩机的原理，简单来说就是通过不断的压缩和膨胀过程，使制冷剂在高温高压和低温低压的状态之间不断转换，从而实现冰箱内外温度的调节。
这种循环往复的工作原理，使得冰箱能够持续地保持一定的低温状态，确保食物的新鲜和保存。
总的来说，冰箱压缩机的工作原理是非常精密和复杂的，它通过不断的压缩和膨胀过程，将制冷剂循环流动，最终实现冰箱内外温度的调节。
这种原理的应用，使得冰箱成为我们日常生活中不可或缺的家电产品，为我们的生活带来了极大的便利。
通过对冰箱压缩机原理的了解，我们可以更加深入地理解冰箱的工作原理，也能更好地进行维护和保养，延长冰箱的使用寿命。
希望这篇文章能够帮助大家更好地了解冰箱压缩机的工作原理，让我们的生活变得更加便利和舒适。

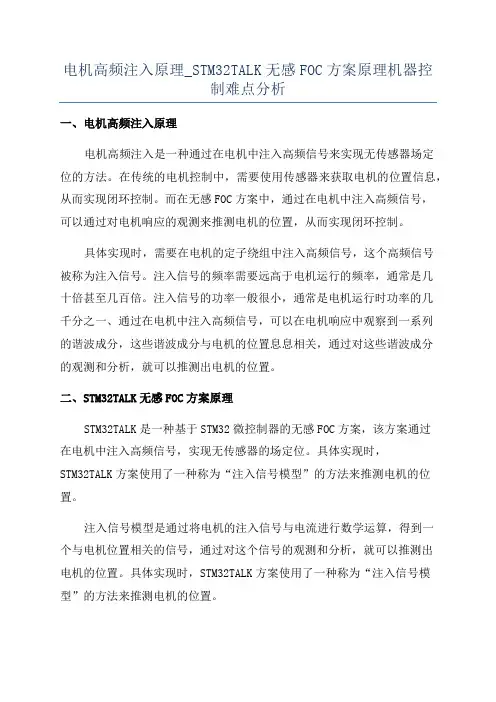

电机高频注入原理_STM32TALK无感FOC方案原理机器控制难点分析
电机高频注入原理_STM32TALK无感FOC方案原理机器控制难点分析一、电机高频注入原理电机高频注入是一种通过在电机中注入高频信号来实现无传感器场定位的方法。
在传统的电机控制中，需要使用传感器来获取电机的位置信息，从而实现闭环控制。
而在无感FOC方案中，通过在电机中注入高频信号，可以通过对电机响应的观测来推测电机的位置，从而实现闭环控制。
具体实现时，需要在电机的定子绕组中注入高频信号，这个高频信号被称为注入信号。
注入信号的频率需要远高于电机运行的频率，通常是几十倍甚至几百倍。
注入信号的功率一般很小，通常是电机运行时功率的几千分之一、通过在电机中注入高频信号，可以在电机响应中观察到一系列的谐波成分，这些谐波成分与电机的位置息息相关，通过对这些谐波成分的观测和分析，就可以推测出电机的位置。
二、STM32TALK无感FOC方案原理STM32TALK是一种基于STM32微控制器的无感FOC方案，该方案通过在电机中注入高频信号，实现无传感器的场定位。
具体实现时，STM32TALK方案使用了一种称为“注入信号模型”的方法来推测电机的位置。
注入信号模型是通过将电机的注入信号与电流进行数学运算，得到一个与电机位置相关的信号，通过对这个信号的观测和分析，就可以推测出电机的位置。
具体实现时，STM32TALK方案使用了一种称为“注入信号模型”的方法来推测电机的位置。
在注入信号模型中，注入信号与电流的乘积被称为“注入信号模型值”，这个值与电机的位置相关。
通过对注入信号模型值的观测和分析，就可以推测出电机的位置。
为了实现这个推测，STM32TALK方案使用了一种叫做“模型匹配”的方法，即将注入信号模型值与一系列预先计算好的模型值进行匹配，通过寻找最佳匹配，就可以得到电机的位置。
在实际的机器控制中，无感FOC方案面临着一些难点和挑战。
1.高频信号注入：高频信号注入需要在电机中注入高频信号，这对于电机和电机驱动器的设计和实现提出了一定要求。

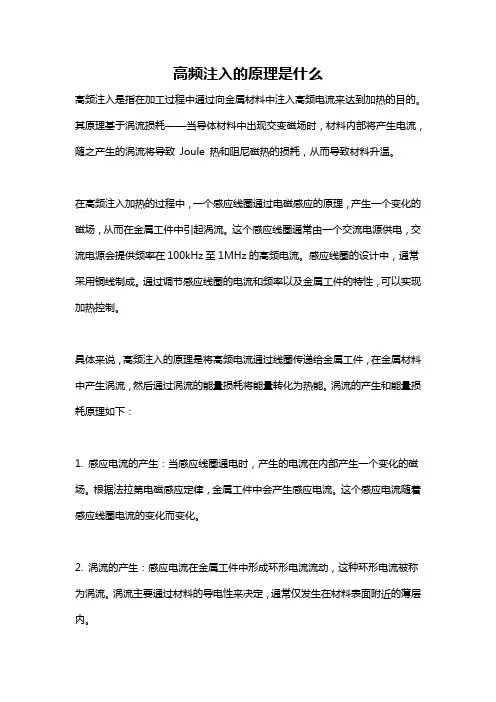

高频注入的原理是什么
高频注入的原理是什么高频注入是指在加工过程中通过向金属材料中注入高频电流来达到加热的目的。
其原理基于涡流损耗——当导体材料中出现交变磁场时，材料内部将产生电流，随之产生的涡流将导致Joule 热和阻尼磁热的损耗，从而导致材料升温。
在高频注入加热的过程中，一个感应线圈通过电磁感应的原理，产生一个变化的磁场，从而在金属工件中引起涡流。
这个感应线圈通常由一个交流电源供电，交流电源会提供频率在100kHz至1MHz的高频电流。
感应线圈的设计中，通常采用铜线制成。
通过调节感应线圈的电流和频率以及金属工件的特性，可以实现加热控制。
具体来说，高频注入的原理是将高频电流通过线圈传递给金属工件，在金属材料中产生涡流，然后通过涡流的能量损耗将能量转化为热能。
涡流的产生和能量损耗原理如下：1. 感应电流的产生：当感应线圈通电时，产生的电流在内部产生一个变化的磁场。
根据法拉第电磁感应定律，金属工件中会产生感应电流。
这个感应电流随着感应线圈电流的变化而变化。
2. 涡流的产生：感应电流在金属工件中形成环形电流流动，这种环形电流被称为涡流。
涡流主要通过材料的导电性来决定，通常仅发生在材料表面附近的薄层内。
3. 涡流的能量损耗：涡流的存在导致能量损耗，主要有两个方面：Joule 热和阻尼磁热。
Joule 热产生的原因是涡流在导体材料中进行了电阻损耗，将电能转化为热能。
阻尼磁热产生的原因是涡流在交变磁场中受到阻尼，电流积分面积越大，能量损耗也越大。
高频注入加热的关键在于涡流的形成和涡流的能量损耗。
通过调节感应线圈的电流和频率，可以控制涡流的强度和深度，从而实现对金属工件加热的精确控制。
同时，材料的导电性和电磁性质也会影响涡流的形成和能量损耗，因此材料选择对于实现高频注入加热的效果也非常重要。
高频注入加热广泛应用于金属材料的加热和热处理过程。
与传统的加热方法相比，高频注入加热具有以下优点：加热速度快、加热均匀、效率高、能量消耗低、操作简便等。

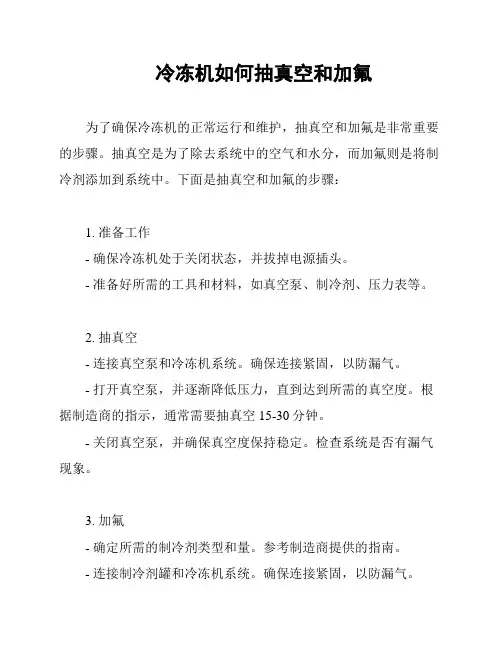

冷冻机如何抽真空和加氟
冷冻机如何抽真空和加氟
为了确保冷冻机的正常运行和维护，抽真空和加氟是非常重要的步骤。
抽真空是为了除去系统中的空气和水分，而加氟则是将制冷剂添加到系统中。
下面是抽真空和加氟的步骤：
1. 准备工作
- 确保冷冻机处于关闭状态，并拔掉电源插头。
- 准备好所需的工具和材料，如真空泵、制冷剂、压力表等。
2. 抽真空
- 连接真空泵和冷冻机系统。
确保连接紧固，以防漏气。
- 打开真空泵，并逐渐降低压力，直到达到所需的真空度。
根据制造商的指示，通常需要抽真空15-30分钟。
- 关闭真空泵，并确保真空度保持稳定。
检查系统是否有漏气现象。
3. 加氟
- 确定所需的制冷剂类型和量。
参考制造商提供的指南。
- 连接制冷剂罐和冷冻机系统。
确保连接紧固，以防漏气。
- 打开制冷剂阀门，并缓慢注入制冷剂到系统中。
同时观察压
力表的读数，确保逐渐达到所需的压力范围。
- 关闭制冷剂阀门，并检查系统的压力是否稳定。
检查系统是
否有漏气现象。
4. 清理和检查
- 清理工作区，确保没有遗留的工具和材料。
- 检查冷冻机系统的运行状况和温度。
确保一切正常。
以上是冷冻机如何抽真空和加氟的步骤。
请在执行这些步骤时，参考制造商提供的具体指南，并确保操作安全和合规。
冰箱压缩机原理
冰箱压缩机原理冰箱压缩机是冰箱的心脏，它的工作原理直接影响着整个冰箱的制冷效果。
了解冰箱压缩机的工作原理，可以帮助我们更好地使用和维护冰箱，同时也能够在需要时进行简单的故障排除。
下面，我们就来详细了解一下冰箱压缩机的工作原理。
冰箱压缩机的工作原理主要分为压缩、冷凝、膨胀和蒸发四个过程。
首先是压缩过程，当压缩机启动时，它会吸入低温低压的蒸汽，然后将其压缩成高温高压的气体。
这个过程会使气体的温度和压力显著上升。
接下来是冷凝过程，高温高压的气体通过冷凝器，与外界空气或冷却介质接触，散发热量并冷却成高压液体。
膨胀过程发生在膨胀阀处，高压液体通过膨胀阀迅速减压，变成低温低压的液体。
最后是蒸发过程，低温低压的液体通过蒸发器，与冰箱内的空气接触并吸收热量，蒸发成低温低压的蒸汽，完成整个循环。
冰箱压缩机的工作原理其实就是通过不断的压缩和膨胀来循环利用制冷剂，实现冰箱内外温度的差异。
在这个过程中，制冷剂的状态不断发生变化，从气体到液体再到气体，不断循环往复。
这种循环过程使得冰箱内部的热量不断被吸收并排出，从而实现了制冷的效果。
冰箱压缩机的工作原理看似复杂，但实际上就是利用了热力学的基本原理，通过不同状态下的制冷剂的相变来实现制冷。
在使用冰箱的过程中，我们需要注意保持压缩机的通风良好，避免灰尘和杂物堵塞，影响散热效果。
同时，定期清洁冷凝器和蒸发器，保持制冷效果。
另外，在冰箱出现制冷效果下降的情况时，也可以通过检查压缩机的工作状态，排除故障。
总的来说，冰箱压缩机的工作原理是决定冰箱制冷效果的关键因素之一。
通过了解其工作原理，我们可以更好地使用和维护冰箱，延长其使用寿命，同时也能够在必要时进行简单的故障排除。
希望本文能够帮助大家更好地了解冰箱压缩机的工作原理，为日常生活带来便利。
冰箱压缩机温度过高的原因
冰箱压缩机温度过高的原因冰箱压缩机温度过高的原因，可真是个让人哭笑不得的话题。
咱们先想想，冰箱可是咱们厨房的小卫士，默默地保鲜食物，保持饮料冰凉。
然而，压缩机一旦发热，就像是一个发怒的小孩，整天吵着要注意。
想想看，你在夏天打开冰箱，里头的啤酒冰凉透心，结果冰箱却发出“咕噜咕噜”的怪声，真让人心里一紧。
压缩机过热的原因之一就是堵塞。
就像我们喝水的管子，里面一旦有杂物，就会卡住。
这时候，冰箱里的冷媒流动受阻，压缩机就得拼命工作，结果就容易“热得冒烟”。
尘土和污垢也会趁机上场，想想咱们的冰箱后面，平时不太注意，灰尘积累得就像小山一样。
清理一下，压缩机的工作效率可就能提高不少。
还有个原因就是通风不良。
冰箱是个有点“娇气”的家伙，喜欢宽敞的环境。
想象一下，它被挤在一个角落里，周围全是东西，根本喘不过气来。
这时候，它的压缩机就得加倍努力，难免会“热得受不了”。
所以，冰箱周围的空间一定要留出来，给它点自由，让它好好工作。
再说说冰箱的负载问题。
满满一箱子的食物，冰箱就像个吃货，一口气吃得太饱，肯定会受不了。
过多的食物会导致冷空气流通不畅，压缩机只好拼命工作，热量自然也就上来了。
别忘了，食物要合理摆放，别让冰箱忙得不可开交。
说到温度设定，这也是个大坑。
如果温度设定得太低，冰箱就像被逼着熬夜，结果一天到晚都在超负荷运转。
这时候，压缩机就会心累得冒烟，真是让人心疼。
合理的温度设置能让冰箱轻松一些，毕竟，谁不喜欢轻松的工作环境呢？冰箱的老化也是个不得不提的因素。
时间久了，老朋友难免会出现各种小毛病，像是老年人一样，力不从心。
压缩机的零件磨损，导致它无法有效地工作，热量积累得越来越多。
定期维护和检查，能让冰箱保持在最佳状态。
还有就是电压的问题，电压不稳定的话，压缩机也会受到影响。
就像一个人，吃了不合适的东西，肚子肯定受不了，压缩机也一样。
电压波动会让它反复启动，简直就像开了个马拉松，越跑越热。
为了冰箱的健康，咱们也得注意电源的稳定。
电冰箱压缩机工作原理
电冰箱压缩机工作原理电冰箱压缩机是电冰箱中最重要的组件之一，它起到将制冷剂压缩从而实现制冷效果的作用。
下面我将详细介绍电冰箱压缩机的工作原理。
电冰箱压缩机主要由电动机、压缩机本体和电子控制系统组成。
电动机是驱动压缩机旋转的动力源，而压缩机本体则是将制冷剂吸入、压缩和排出的装置。
压缩机工作原理的第一步是制冷剂的吸入。
当电冰箱工作时，压缩机本体内的活塞会向下移动，从压缩室中创建一个负压区域。
此时，制冷剂会通过吸气管道进入到压缩室，并将低温低压的蒸气吸入。
在压缩机的第二步中，制冷剂开始被压缩。
当电动机带动压缩机本体内的活塞向上移动时，压缩室内的体积被减小，从而造成压缩室内的压力升高。
由于电冰箱压缩机内设计有整流阀，制冷剂只能以一定方向进入到压缩室的下部，而无法从上部返回吸气管道。
这样一来，制冷剂被迫压缩并且温度迅速上升。
随着活塞继续向上运动，制冷剂的压力和温度持续上升。
第三步是制冷剂的排出。
当制冷剂在压缩室内被压缩至一定压力后，电冰箱压缩机内的排气阀会打开，将高温高压的制冷剂推入冷凝管道中。
在冷凝管道中，制冷剂的温度会因为与周围环境的热量交换而逐渐降低。
最终，制冷剂变为高压液体，并通过冷凝管道进入冷凝器。
在冷凝器中，制冷剂会在与环境空气接触的过程中释放出热量并且冷却。
此时，制冷剂的温度大大降低，变成了高压液体。
高压液体制冷剂会通过细小的毛细管进入到蒸发器中。
在蒸发器中，高压液体制冷剂会因为蒸发器内部较低的压力而迅速蒸发，使得蒸发器的温度降低。
同时，蒸发器的金属管道与电冰箱内部空气接触，因此空气中的热量会转移到制冷剂上，使得电冰箱内部的温度迅速下降。
完成了蒸发之后，制冷剂变为低压蒸汽。
低压蒸汽制冷剂会被电冰箱内的风扇吹送到压缩机本体中，重新进入到压缩室。
然后，整个循环过程会一次又一次地重复，以保持电冰箱内部的低温。
总结一下，电冰箱压缩机的工作原理主要包括制冷剂的吸入、压缩和排出三个步骤。
通过电动机的驱动，制冷剂在压缩机本体内被不断地压缩和冷却，最终达到制冷的目的。
浅谈电冰箱制冷剂的充注
浅谈电冰箱制冷剂的充注作者：吴敏来源：《科学与财富》2017年第27期摘要：在维修电冰箱制冷系统故障时，加氟是整个维修过程中最后一步操作，也是极为重要的一步操作。
制冷剂灌注量是否恰当，直接影响电冰箱制冷效果的好坏。
家用电冰箱的容积小，制冷剂的充注量很小，一般仅为80～200g，因此对充注量的要求比较严格。
本文将阐述电冰箱制冷剂的充注方法及注入量对电冰箱性能的影响关键词：电冰箱；制冷剂；充注一、充注制冷剂的基本操作方法电冰箱一般采用低压气体灌注的方法，以避免造成“液击”事故的发生。
操作方法如下：1.连接管道及阀门充注制冷剂是在系统检漏、抽真空之后进行的，它的管路连接与真空泵抽真空时的管路连接一样。
制冷系统抽真空结束后，可将与真空泵一端连接的软管旋下，然后与制冷剂钢瓶连接，如图1所示。
2.排除连接管道内的空气关闭修理阀，旋松软管与修理阀接口连接的螺母，微微开启制冷剂钢瓶，使制冷剂蒸气从修理阀螺母处喷出，用制冷剂蒸气将软管内的空气冲排出去。
待手感到冷意时，迅速旋紧螺母，此时不要开启修理阀，也不要关闭制冷剂钢瓶阀门。
3.充注制冷剂螺母旋紧之后，开启修理阀，旋开制冷剂钢瓶阀门。
这时制冷剂会通过工艺管进入压缩机内，向制冷系统内充入制冷剂气体。
注意观察压力表，当气压上升到0.15MPa左右时，关闭修理阀。
4.试运行起动压缩机，此时可看到随着压缩机的运转，压力表上的指针在缓慢下降，说明充注的制冷剂蒸气已被压缩机吸入，并已排至制冷系统中。
观察几分钟后，若表压低于OMPa，应打开修理阀的阀门，继续补注制冷剂，再关闭修理阀及制冷剂钢瓶阀门。
5.判断最佳的制冷剂充注量压缩机起动后开始制冷，此时仔细观察制冷效果，判断制冷剂充注量是否适当。
制冷剂的充注量是否适当，可以用以下方法进行判断。
1）按低压压力判断。
按低压压力判断是指按接在压缩机低压侧工艺管上的修理阀压力表显示的压力值判断。
由于电冰箱所处环境及所用制冷剂品种不同，其压力值也略有差别在夏季高温天气充注R12时，压力值应在0.04～0.05MPa，对应的蒸发温度则为–22～20℃；在冬季寒冷天气，压力值应在0.02～0.03MPa，对应的蒸发温度则为–25℃～26℃，冷冻室温度可达到（三星级）–18℃和（四星级）–18℃以下。
电冰箱压缩机原理
电冰箱压缩机原理
电冰箱压缩机是电冰箱中最重要的组件之一，它起着制冷作用。
压缩机的原理是通过改变气体的压力和温度来实现制冷。
压缩机内部有两个主要的部分：压缩腔和排气腔。
进气腔通常位于压缩机的底部，而排气腔则位于顶部。
压缩机的工作过程可以分为四个步骤：吸入、压缩、排出和冷凝。
首先是吸入阶段。
当电冰箱开始工作时，压缩机的进气腔打开，使得外部空气被吸入压缩机中。
这时空气中的热量会由蒸发器吸收，使得蒸发器内部冷却。
然后是压缩阶段。
一旦进气腔关闭，压缩腔开始压缩气体。
通过减少气体的体积，压缩机增加气体的压力和温度。
在这个过程中，气体的分子被推向密闭的空间中。
接下来是排出阶段。
一旦气体被压缩到足够高的压力，排气腔通道打开，气体开始被排出压缩机。
在排出过程中，气体的压力和温度均保持在较高水平。
最后是冷凝阶段。
被排出的气体进入冷凝器，通过散热器的散热作用，气体的温度会下降，变成液体。
这时，热量会被散发到周围环境中。
整个过程会不断循环进行，直到制冷器将电冰箱内的空气温度
降低到设定的温度为止。
总的来说，电冰箱压缩机的原理是通过改变气体的压力和温度来实现制冷。
通过不断循环的动作，它可以将热量从冰箱内部传递到外部环境，从而使冰箱内部保持低温。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
STM Cortex-M4 + STM 5A IPM(STGIF5CH60TS-L) 基于冰箱上的应用
随着国家能效政策的大力推广，越来越多的电机应用如洗衣机、风机、洗碗机、油烟机开始采样变频技术。
在传统的电机驱动中，使用分立元件导致系统设计结构复制，可靠性降低，意法半导体(STM)推出针对小功率电机应用开发出一种结构紧凑，可靠性高的功率模块产品，称之为SLLIMM（Small Low-Loss Intelligent Molded Module）小型低损耗智能集成模块。
在该模块中分两个系列，SLLIMM 系列和SLLIMM-nano系列。
SLLIMM 系列为600V电压，10A到30A电流，SLLIMM-nano二代为600V电压，5A电流。
本文将介绍使用STM最新推出Cortex-M4内核的MCU配合基于SLLIMM-nano二代系列功率模块在冰箱上的FOC 单电阻无传感器应用。
软件
STM32F302C8T6是STM最新推出基于Cortex-M4内核(内部有8MHZ RC 可以16 锁相环倍频)带有FPU(最大频率72MHZ)的产品，针对高性能电机驱动应用，其内部集成了一路专门用于电机控制的Advanced Timer，最高工作频率可达到128MHz，得益于Cortex-M4内核强大的运算能力，内部集成一个带宽可达8.2MHZ高速运放模块。
强大的处理内核，内部集成高速运放足以满足磁场定向控制(FOC)对数据实时运算的要求，性价比极具竞争力。
对于常见的内嵌永磁同步电机(I-PMSM) ，如冰箱压缩机，通常需要做饱压启动，会要求压缩机在重载的情况下短时间能启动成功，诸如类似滚筒洗衣，油烟机都会有类似的工作场景，所以ST在基于Cortex-M4强大运算能力的基础上导入高频注入（HFI - High Frequency Injection）功能，确保压缩机在大负载的环境下能在零速下顺利启动，进入正常运行模式。
HFI功能需要基于STM提供的FOC SDK 4.0才能实现，同时STM也为了配合SDK 4.0的使用，在PC端提供了一个便捷易用的配置和在线实时调试软件ST Motor Control
Workbench，方便用户快速入门（如图1）。
图1 ST Motor Control Workbench GUI
使用HFI功能，需要打开GUI 界面，在电机类型选择中选择”Internal PMSM”(目前HFI仅支持Ld<Lq的内嵌PMSM)，同时按对话框提示，配置好电机的本体参数（如图2）。
图2 电机本体特征参数配置对话框
通过GUI右侧的“Driver Management” 进入驱动管理模块页面，在出现的页面中选择“Speed Position Feedback Management”，在弹出的对话框中选择“Main sensor”标签，通过“Sensor Selection”下拉选择框，选中“Sensor-less ( HFI + Observer )” (图3) 。
图3
同时为了满足HFI的调试要求，我们还需要进入通过GUI右侧的“Control Stage”进入“DAC Functionality”对话框，配合MCU自带的两个DAC模块输出调试需要的电流和电
角度信号（图4）。
图4
MCU的电流采样的运放配置
由于STM32F302C8T6内部集成了PGA和Op-Amp，GUI同时也提供了一个清晰明了的配置界面用于配置运放的增益参数。
通过GUI右侧的“Control Stage”进入“Analog Input and Protection”对话框（图5），选择“Embedded PGA”。
图5
在“Sensing OPAMP”中选择“Calculat”按钮，我们可以进入运放的增益电路电阻选择界面，如图6。
我们可以配置电路设计预定的采样电流值，运放放大电路的电阻值，计算实际的电流放大倍率，配置产生的结果在界面右下方直接显示出来，方便用户核对。
图6
IPM
5A 集成智能功率模块，内部集成了六个TGFS
IGBT(Trench Gate Field-Stop IGBT)、高边和底边
栅极驱动器(内部集成了自举用二极管)。
集成了死
区时间控制、欠压锁定(Undervoltage Lockout)、
过流保护、短路故障保护比较器、智能关断功能(Smart ShutDown Function)、可选NTC。
全塑封封装，隔离可支持1500 Vrms/min，并有通过UL 1557认证。
图7
如图7，IPM内部集成的IGBT单管连续电流可达5A，峰值电流持续1毫秒可达10A，短路承受时间可达5微秒，针对典型的电机控制开关频率优化，在饱和压降VCE(SAT)和开关速度(tfall)之间选择了一个权衡，最大限度的在传导损耗和开关损坏之间平衡，减少了参数dV/dt和dI/dt值，可实现较低的EMI特征。
图8 高压栅极驱动框图
低压供电电压与欠压锁定(UVLO)
按手册提供的数据，可知IPM的低压供电电压VCC在-0.3V ~ 20V之间，该电压为IPM 的控制电路提供供电电源。
在IPM内部VCC端口处，集成了欠压锁定(UVLO)电路，如图8，该电路会监测VCC值。
当VCC低于VCC_th ON阀值时，欠压锁定电路会关闭栅极驱动的输出信号；当VCC达到并高于VCC_th ON的阀值后，栅极驱动的输出会被打开，同时提供一个大约1.5V左右的迟滞电压VCC_hys，用来避免噪音的影响；当VCC 低于VCC_th Off阀值后，欠压锁定电路检测到欠压(UVLO)事件，内部的IGBT会自动关闭，无论此时是否还存在输出信号。
受驱动电路的影响，为确保IPM的驱动电路可靠、稳定工作，需在供电电源部分设计时给予充分考虑，确保在负载波动情况下，该供电电压的输出波动能控制在IPM可承受的合理范围内。
同时为提高IPM的抗干扰能力，建议在IPM电源外围增加滤波电路。
通常的做法是使用一个电解电容(低ESR)和一个较小的陶瓷电容(几百nF)并联在VCC和GND之间，电容放
置的位置应尽可能靠近IPM电源端。
逻辑输入信号
高压栅极驱动HVIC有两个逻辑输入端HIN 和LIN，分别控制高压端的高侧输出HVG和低侧输出LVG。
所有的逻辑输入电平都能兼容TTL 5V/CMOS 3.3V电平信号，并且在电路的硬件上提供了用于降低噪声敏感度的迟滞电压(~1V)。
因其逻辑端口的低电平特性，使得IPM 可适用任何一种控制器，如MCU、DSP和FPGA等。
因逻辑输入端口内部连接了上拉或下拉电阻，当逻辑输入悬空时，栅极驱动器的输出端LVG和HVG会依照默认的上下拉电阻被设置为对应的关断状态。
在PCB布线时，当IPM距离控制器较远，逻辑输入信号走线较长时，应在信号线靠近IPM 一端外加一个RC滤波网络或缓冲器，用来减少输入信号线上的毛刺导致的干扰。
智能关断功能(SD/OD)
在STGIF5CH60TS-L版本中，IPM内部集成了智能关断(SD/OD)功能，该功能可提高IPM对过流和短路的失效保护。
如图8，智能关断模块接受2个触发信号，一是来自MCU端的控制关断信号，另一个是来自内部比较器的故障检测输出信号。
当内部的比较器同相输入端通过一个RC滤波网络（R SF和C SF）连接到采样电阻R Shunt用于过流检测。
在R Shunt的电压高于参考电压V REF后，故障比较器输出端电平翻转送入到智能关断模块，模块立即关闭IGBT的栅极HVG 和LVG (内部延迟时间典型值为200ns)，驱动部分的半桥处于三态高阻；同时模块也输出信号到SD/OD引脚内部集成的P-MOSFET，控制R SD和C SD网络充电。
在充电完成后，SD信号达到下限的阀值VSD_L_THR，模块关闭输入HIN和LIN。
通过增加SD引脚外部的RC网络充放电时间，智能关断模块也给用户提供了尽量多的可控的禁用时间（从故障发生到输出关闭的时间），而且不损害SLLIMM延迟保护时间。
应用电路
图9 为STGIF5CH60TS-L的实际应用电路参考。
图9：STGIF5CH60TS-L 电路图
在冰箱压缩机测试中，实际测试使用STGIF5CH60TS-L基于磁场定向控制(FOC)的单电阻方案，测试平台实际运行平稳，各项功能均在可接受范围，使用STM32FOC SDK4.0，可实现冰箱压缩机饱压立刻平稳启动。
由于STGIF5CH60TS-L内部集成的欠压锁存电路、故障检测比较器、智能关断等模块，极大的提高了整个系统的稳定性和可靠性，并因其内部集成的运算放大器降低了系统在电流采样部分的布线要求，同时也减少了外围元器件的数量，降低了系统整体成本，更适合在一些追求小尺寸面积的应用场合使用。
对于参考方案如有需求评估，可联系我司获得相关信息。
