心电工作站安装过程的步骤以及常见的问题
远程心电软件安装使用
远程心电软件安装
• 九、会出现下面的界面，在创建桌面图标 前面的方框里面点击一下，会出现右边的 界面，然后点击下一步。
远程心电软件安装
• 十、接着会出现以下的界面，点击安装。
远程心电软件安装
• 十一、接着出现左边的界面，正在安装， 这需要一点时间，然后会谈出一个警告， 点击仍然继续，因这个软件没有风险。
远程心电软件使用
• 四、当我们跟患者做完静态心电图以后，我们 把心电仪跟电脑的USB接口相连接，我们点 击下面图标的“心电图片段”，就会看到我们 刚才所做的A、B、C、D等代号的病历。我们 现在所做的心电图片段代号是D，如下一页的 图所示。
远程心电软件使用
远程心电软件使用
• 五、我们双击
上一页图标
远程心电软件使用
• 一、在桌面双击PHMS Users(如图所示)， （我们可以把这个图标重新命名为“远程 心电”，方便我们使用）。双击后会出现 右边的界面。
远程心电软件使用
• 二、输入用户名和密码，点击记住密码， 点击登录，会出现下面右边的界面。
远程心电软件使用
• 三、如果做的是静态心电，就双击“动态 心电”，会出现这样的一个界面。
“D”所在的那
一行，就会出
现右边的界面。
远程心电软件使用
• 六、现在我们就要完 善右边界面的信息， D所代表的是患者的 姓名，然后我们完善 姓名、性别、年龄、 身高、体重、地址、 电话、患者的佩戴记 录、现病史、既往史、 主诉等，还有操作者 的姓名，填写完毕后 点击保存。如右图所 示。
远程心电软件使用
远程心电软件使用
远程心电软件使用
• 十一、然后我们点击 “历史病历”，就会 看到我们刚才所做的范飞的心电图的结果 了。下一页就是点击“历史病历”后的界 面了。

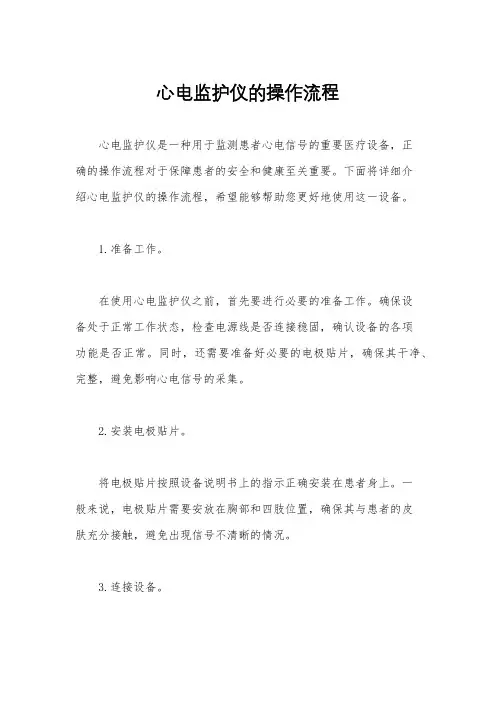

心电监护仪的操作流程
心电监护仪的操作流程心电监护仪是一种用于监测患者心电信号的重要医疗设备，正确的操作流程对于保障患者的安全和健康至关重要。
下面将详细介绍心电监护仪的操作流程，希望能够帮助您更好地使用这一设备。
1.准备工作。
在使用心电监护仪之前，首先要进行必要的准备工作。
确保设备处于正常工作状态，检查电源线是否连接稳固，确认设备的各项功能是否正常。
同时，还需要准备好必要的电极贴片，确保其干净、完整，避免影响心电信号的采集。
2.安装电极贴片。
将电极贴片按照设备说明书上的指示正确安装在患者身上。
一般来说，电极贴片需要安放在胸部和四肢位置，确保其与患者的皮肤充分接触，避免出现信号不清晰的情况。
3.连接设备。
将心电监护仪与电源线连接，并打开电源开关。
在设备启动后，根据设备的操作说明进行相应的设置，包括选择监护模式、调节屏幕亮度和对比度等参数。
4.开始监护。
当设备设置完成后，即可开始对患者进行心电监护。
在监护过程中，要随时观察监护仪屏幕上显示的心电波形，确保其稳定清晰。
同时，还需要注意监护仪上的报警功能，一旦出现异常情况，及时采取相应的措施。
5.记录监护数据。
在监护过程中，心电监护仪会持续记录患者的心电信号。
在监护结束后，需要将监护数据进行保存和记录，以便医护人员进行后续的分析和处理。
同时，还需要及时清理设备和电极贴片，确保其干净整洁，为下一次使用做好准备。
6.结束操作。
当不再需要进行心电监护时，应将设备关闭并断开电源线。
同时，还需要将电极贴片从患者身上取下，注意避免对患者造成不必要的不适。
最后，还需要对设备进行必要的清洁和消毒，确保其卫生安全。
以上就是心电监护仪的操作流程，正确的操作流程能够有效保障患者的健康和安全。
希望通过本文的介绍，能够帮助您更好地掌握心电监护仪的正确使用方法，为医疗工作提供更好的帮助。
心电监护仪操作流程及注意事项
心电监护仪操作流程及注意事项引言心电监护仪是一种常用的医疗设备，用于监测患者的心脏电活动。
它通过将电极贴在患者的胸部、腿或手臂上，可以实时记录心电图（ECG）信号，并将其显示在监护仪的屏幕上。
本文将介绍心电监护仪的操作流程及需要注意的事项，以帮助医护人员正确使用心电监护仪，提供准确可靠的心电监测数据。
操作流程1. 准备工作在开始使用心电监护仪之前，需要进行一些准备工作来确保设备正常工作：•确保心电监护仪已经正确连接到电源或电池，确保电量充足。
•检查设备是否有损坏或松动的地方，如有则需要进行修理或更换。
•验证心电监护仪的设置是否符合预期，如滤波器设置、增益、标定等参数。
•准备所需的心电图电极，确保其干净且粘性良好。
2. 添加心电图电极为了进行心电监护，需要将心电图电极正确贴附在患者的身体上。
通常使用四个电极贴片，分别放置在患者的胸部和四肢上。
具体步骤如下：1.清洁患者的皮肤，以保证贴片附着的效果。
2.将贴片黏贴在患者的胸部，一个贴片在右肩膀上，一个贴片在左肩膀上，一个贴片在右侧胸部，另一个贴片在左侧胸部。
注意贴片与皮肤贴合牢固，不要有皱褶。
3.将另外两个贴片黏贴在患者的四肢上，一个贴在右腿内侧，另一个贴在左手腕。
3. 启动心电监护仪在贴好电极后，需要启动心电监护仪并开始监测心电图信号。
通常情况下，可以按照以下步骤进行操作：1.按下心电监护仪的电源开关，等待设备启动。
2.检查屏幕上是否显示“正常”或其他相关提示信息，确保设备正常工作。
3.如有需要，可以调整心电监护仪的设置，如屏幕亮度、报警参数等。
4.确认心电图信号质量良好，如果有杂音或干扰，可以调整电极位置或更换贴片。
4. 实时监测与记录数据心电监护仪在工作期间将实时监测心脏电活动，并将心电图信号显示在屏幕上。
医护人员需要密切关注心电图信号，及时发现异常情况并采取相应的措施。
同时，还需要进行心电图的记录，以便后续分析和诊断。
以下是一些注意事项：•监测期间保持设备的稳定，避免移动或震动干扰信号获取。
心电监护仪操作流程及注意事项
注意事项
仪器必须保证处于完好的备用状态，每周 对使用中的，及备用的仪器进行检查，发 现问题及时处理。并登记于仪器使用记录 本上 损坏的部件及时修理更换
用清水擦拭仪器表面，注意避免锐器的划 痕。屏幕使用避免硬物撞击或挤压 各导联线连接紧密。
注意事项
每班检查病人贴电极处皮肤，发现异常及 时更换电极位置。 连续监测血压者，定时放松袖带 血氧探头经常用酒精擦拭去除附着物
操作流程
1.6血压袖带的连接 1.7血氧饱和度的连接
操作流程
1.8检查波形，数据 1.9输入床号姓名 1.10再次核对
仪器设置
病人信息设置：主菜单—病人信息设置— 科室，病历号，床号，主治医生，姓名， 性别，病人类型，入院日期，出生日期， 身高，体重血型。更新病人 缺省配置 趋势图回顾、趋势表回顾、血压测量回顾 报警事件回顾可以回顾性的观看趋势图
心电监护仪使用流程 及注意事项
骨三科 王娟丽
操作流程 仪器设置 注意事项 故障处理
操作流程
1.1医师下达监护医嘱后，持通知单准备用 物
用物：心电监护仪一台，心电导联线，袖 带，血氧饱和度探头，电源线。电极片5-10 片，（必要时备脸盆毛巾，数据连接线）。
操作流程
1.2评估，病 人评估：一般情况，皮肤，合 作程度，肢体功能，意识状态，有无导管， 静脉通路。仪器评估：是否处于备用状态， 有无损坏，各种导联线是否完好备用。
报警设置：选择需要报警的项目，进入， 设置关闭或开启 （操作机器）
仪器设置
心率报警：成人上限300下限15，小儿上限350下 限15，新生儿上限300下限15。设定时不超过病人 正常心率20次/分 血压报警：成人收缩压40-270舒张压10-210平均压 20-230.小儿收40-200舒张压10-150平均压20-165， 新生儿收40-135舒10-95平均20-110 血氧饱和度报警：成人下限90，小儿90，新生儿 上95下80 脉率：成人上120下50，小儿上160下75，新生儿 上200下100
心电机的使用流程
心电机的使用流程1. 准备工作在使用心电机之前，需要进行一些准备工作，以确保使用的顺利进行。
以下是一些重要的准备工作步骤：•确保心电机正常工作：检查心电机的电源是否充足，设备是否处于正常工作状态。
•准备心电电极：根据需要，准备好所需数量的心电电极。
确保电极表面清洁，没有粘连物或污垢。
•准备贴皮胶：根据需要，准备好适当数量的贴皮胶。
保持贴皮胶的干燥和清洁。
2. 配置设备在开始使用心电机之前，需要对设备进行一些配置，以确保采集到准确的心电数据。
以下是一些常用的设备配置步骤：•连接心电电极：依次连接心电电极到相应的插槽，确保电极的连接稳固。
•配置采样率：根据需要，设置心电机的采样率。
通常，较高的采样率能够提供更准确的心电数据，但也会增加数据处理和存储的需求。
•设置滤波器：心电信号通常会受到噪声的干扰，通过设置合适的滤波器来滤除这些噪声。
常用的滤波器包括高通滤波器和低通滤波器。
3. 采集心电数据一旦设备配置完成，就可以开始采集心电数据了。
以下是一些常用的步骤：•准备被测者：确保被测者充分休息，并保证身体舒适。
需要注意的是，被测者应该尽可能保持静止，以避免运动带来的心电干扰。
•贴上心电电极：将心电电极贴在被测者的胸部，按照正确的位置和顺序进行贴附。
常用的心电导联方式有三导联、五导联和十二导联。
•启动设备：按下设备的启动按钮，心电机开始采集心电数据。
在采集过程中，被测者应保持呼吸平稳，尽量避免说话和运动。
4. 数据处理与分析采集到心电数据后，需要进行数据处理与分析，以获取有用的信息。
以下是一些常用的数据处理与分析步骤：•数据存储：将采集到的心电数据保存到计算机或其他存储设备中，以备后续的处理和分析。
•数据滤波：对采集到的心电数据进行滤波处理，以去除噪声和干扰。
常用的滤波算法包括移动平均滤波和中值滤波。
•数据分析：使用相应的软件工具对心电数据进行分析，以获得心电图、心率、心律失常等相关信息。
常用的数据分析方法包括时域分析、频域分析和时频分析。

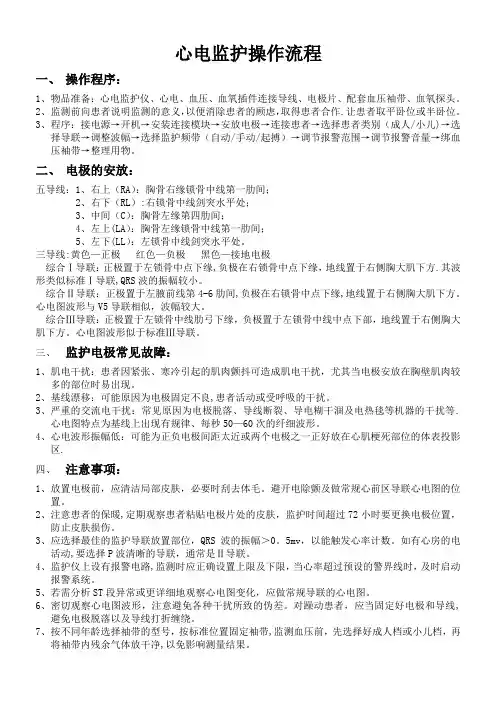

心电监护操作流程【范本模板】
心电监护操作流程一、操作程序：1、物品准备：心电监护仪、心电、血压、血氧插件连接导线、电极片、配套血压袖带、血氧探头。
2、监测前向患者说明监测的意义，以便消除患者的顾虑，取得患者合作.让患者取平卧位或半卧位。
3、程序：接电源→开机→安装连接模块→安放电极→连接患者→选择患者类别（成人/小儿)→选择导联→调整波幅→选择监护频带（自动/手动/起搏）→调节报警范围→调节报警音量→绑血压袖带→整理用物。
二、电极的安放：五导线：1、右上（RA）：胸骨右缘锁骨中线第一肋间；2、右下（RL）:右锁骨中线剑突水平处；3、中间（C）：胸骨左缘第四肋间；4、左上(LA）：胸骨左缘锁骨中线第一肋间；5、左下(LL）：左锁骨中线剑突水平处。
三导线:黄色—正极红色—负极黑色—接地电极综合Ⅰ导联：正极置于左锁骨中点下缘,负极在右锁骨中点下缘，地线置于右侧胸大肌下方.其波形类似标准Ⅰ导联,QRS波的振幅较小。
综合Ⅱ导联：正极置于左腋前线第4-6肋间,负极在右锁骨中点下缘,地线置于右侧胸大肌下方。
心电图波形与V5导联相似，波幅较大。
综合Ⅲ导联：正极置于左锁骨中线肋弓下缘，负极置于左锁骨中线中点下部，地线置于右侧胸大肌下方。
心电图波形似于标准Ⅲ导联。
三、监护电极常见故障：1、肌电干扰：患者因紧张、寒冷引起的肌肉颤抖可造成肌电干扰，尤其当电极安放在胸壁肌肉较多的部位时易出现。
2、基线漂移：可能原因为电极固定不良,患者活动或受呼吸的干扰。
3、严重的交流电干扰：常见原因为电极脱落、导线断裂、导电糊干涸及电热毯等机器的干扰等.心电图特点为基线上出现有规律、每秒50—60次的纤细波形。
4、心电波形振幅低：可能为正负电极间距太近或两个电极之一正好放在心肌梗死部位的体表投影区.四、注意事项：1、放置电极前，应清洁局部皮肤，必要时刮去体毛。
避开电除颤及做常规心前区导联心电图的位置。
2、注意患者的保暖,定期观察患者粘贴电极片处的皮肤，监护时间超过72小时要更换电极位置，防止皮肤损伤。
（完整版）心电图机操作流程
（完整版）心电图机操作流程
心电图机的操作流程
【用物准备】
心电图机、酒精棉球、镊子、无菌罐
【操作方法及程序】
1.医护人员着装整洁，洗手、戴口罩、帽子，向病人解释。
2.连接电源，打开电源开关，检查心电图机性能，使之处于备用状态。
3.检查各导联是否齐全，地线按要求放好。
4.输入病人住院号、性别、年龄
5.四肢电极连接,先用酒精清洗电极安装部位的皮肤, RA红色接右手 LA黄
色接左手 RL黑色接右腿 LL绿色接左腿
6.胸部电极连接，用酒精清洗安装部位的胸部皮肤，按胸电极的吸球，将电
极吸附于V1-V6位置。
V1：胸骨右缘第四肋间隙
V2：胸骨左缘第四肋间隙
V3：C2 于C4连线中点
V4：左胸骨第五肋间与锁骨中线的交点
V5：左腋前线与C4同一水平线
V6：左腋中线与C4同一水平
7.当一切链接好之后，按开始键走纸。
8.走纸结束后，取下心电图报告，填写患者姓名、年龄、性别。
9.使用完毕后，先将导联线从病人身上取下，协助病人整理衣物，再关电源
开关，拔下电源线并将肢导联与胸导联分开放好，将地线收好，以备下次使用。
10.试机或使用时如发现有故障，立即找设备科修理。
【注意事项】
1.描记时一般取平卧位，告知病人保持安静，勿讲话、移动体位及过度换气，
正确连接电极。
2.心电图机周围2米内不能有其它的带电仪器，以免干扰。
3.及时充电，保证正常使用。
医疗器械培训了解心电监护仪的正确导联安装方法及故障排除
医疗器械培训了解心电监护仪的正确导联安装方法及故障排除心电监护仪是医疗器械中常用的一种设备，用于监测患者的心电活动，并能及时提供相关数据供医生参考。
正确的导联安装方法和故障排除是使用心电监护仪的关键。
本文将详细介绍心电监护仪的正确导联安装方法及故障排除，以帮助读者更好地理解和应用心电监护仪。
一、心电监护仪的正确导联安装方法1. 心电导联电缆的连接心电导联电缆是连接心电监护仪和患者的关键部分。
应首先确保心电监护仪电源关闭，然后将导联电缆插头与心电监护仪插孔相匹配，插入到插孔中，确保连接牢固。
接下来，将导联电缆的每个导联头按照国际导联标准插接到患者胸部相应的导联点。
2. 导联粘贴贴片的使用为确保信号传输的准确性和稳定性，需要使用导联粘贴贴片。
事先清洁患者皮肤，保持皮肤干燥，然后将导联粘贴贴片粘贴在胸部相应导联点的位置。
要确保贴片与皮肤充分接触，贴紧但不要使患者感到不适。
3. 导联安装顺序正确的导联安装顺序是十分重要的。
通常，建议按照以下顺序安装导联：V1 、V2、V3、V4、V5、V6、RA、RL、LA、LL、RL。
但实际操作时，应根据医生的要求和具体情况进行调整，确保导联安装的准确性和稳定性。
二、心电监护仪的故障排除方法1. 信号漂移信号漂移是心电监护仪常见的故障之一，其表现为波形不稳定、波峰波谷不清晰等。
解决信号漂移问题的方法是检查导联电缆和导联粘贴贴片，确保其与患者的皮肤充分接触，并可更换导联电缆或贴片。
2. 电极脱落电极脱落会导致信号异常或完全丢失。
若出现电极脱落，应及时检查导联电缆和导联粘贴贴片的连接是否牢固，必要时更换电极或导联。
3. 干扰信号心电监护仪可能受到其他电源设备的干扰，导致波形产生异常。
解决干扰信号问题的方法是隔离电源设备并重新连接导联，确保无电源干扰的情况下重新监测。
4. 设备故障若心电监护仪自身出现故障，如屏幕显示异常、按钮无响应等，应先尝试重新启动设备。
如果问题仍然存在，应及时联系维修人员进行检修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安装过程的步骤以及常见的问题
一、安装过程的要求
需要特别注意
安装过程中应该仔细阅读系统的提示，不应该有任何错误或者警告出现（下列★说明的情况例外），如果遇到类似的提示信息，应该弄清楚并且处理以后才可以进行下一步，否则有可能导致将来使用过程中的各种问题。
★安装USB驱动程序的时候，可能会遇到程序没有数字签名的提示，选择继续安装就可以了。
电脑的配置要求
本产品对电脑的配置要求为：处理器在赛扬1.3G以上，显示必须支持1024×768的分辨率，内存最小为256M，硬盘应该大于40G，必须至少有2个USB接口，一般应该有厂家提供的主板和视频驱动程序。
Windows的选择
在微机中安装Windows操作系统，使用Windows98/NT/XP均可，但是推荐使用Windows/XP 或Windows/NT。
应该保证Windows操作系统稳定可靠，没有病毒。
关于主板和显示卡的驱动程序
根据机器的配置安装相应的主板、显示卡等部件的驱动程序，强烈推荐使用原厂的驱动软件，如果有必要，可以安装光盘上的DirectX显示驱动软件，但是有可能达不到理想的效果。
安装打印机
推荐选择激光打印机，这样打印的质量和速度都可以得到一个很好结果，如果配置喷墨打印机，应该考虑USB的传输速度和打印机的内存，这些会影响到打印的速度。
在微机上安装打印驱动程序，安装方法参照打印机的使用说明书，安装后应该确保打印机可以正常使用，并且把该打印机设定为缺省打印机。
安装USB驱动程序
方法1：把心电模块插入微机的USB接口中，操作系统会发现新硬件，按提示引导安装程序到光盘的Driver目录下，会自动完成该安装。
方法2：拔下USB连接电缆，运行光盘上Driver目录下的Setup程序（如果事Windows98系统，运行Setup9X程序），然后按Instell按键完成安装，插上USB电缆，按照系统的提示按“下一步”直到安装完成。
按成功安装的标志是系统报告可以正常使用该新硬件。
安装产品应用软件
找到光盘中根目录中的“setup.exe”文件，用鼠标双击该文件，安装程序自动运行，引导安装过程，按照安装程序的相关提示，回答相关的内容，完成应用软件的安装，最后安装软件提示安装成功表示安装完成。
此时在Windows的“开始”→“程序”菜单下和桌面上会出现本应用软件的运行图标。
显示分辨率和颜色
将显示分辨率调整到1024×768，16位以上的颜色，如果不能完成该设置，可能是显卡驱动程序没有正确安装或显卡不能用，必须解决后才可以进行下一步。
方法是在桌面上使用鼠标右键，选择“属性”，然后选择“设置”，按照上述要求设置显示分辨率。
关闭节电功能
在采样过程中，大量的数据从心电模块传向微机，此时不允许节电程序影响微机对应用程序的执行，所以必须在显示属性中关闭微机所有的节电功能。
方法是在桌面上使用鼠标右键，选择“属性”，然后顺序选择“设置”、“屏幕保护程序”，把窗口下方的“屏幕保护程序”设为“无”，按“电源”按键，把里面的所有项目设定为“从不”。
让任务栏自动隐藏
在Windows的“开始”、“设置”、“任务栏和[开始]菜单”里面，允许“自动隐藏任务栏”项目，这是本产品应用软件的需要。
配置系统信息
双击桌面上的ECG30图标以运行本产品的应用程序，在采样窗口中的“隐藏控制面板”上使用“系统设定”配置系统信息，一般情况下要求配置医院名称和科室名称，这些信息被用于系统的显示和打印。
对于不同的打印机，报告打印的效果可能略有不同，为了获得最佳的效果，应该按照下列步骤设置打印参数：
●选择“报告设定”栏目；
●确定报告是彩色还是黑白；
●打印测试页；
●在测试页中选择最佳的坐标打印效果，把该效果中提供的颜色、1mm打印深度和5mm
线打印深度值填写在窗口中的相应位置；
●确认退出，完成打印报告的设置；
应用程序中其它配置信息可以使用系统默认的配置，这些配置是常用的配置，也可以按用户的操作习惯来改变配置应用软件配置。
二、安装时常见问题及处理方法
故障可能造成故障的原因处理办法
自动进入演示模式1、USB电缆有故障
2、USB驱动程序没有安装成功
3、模块故障
1、更换USB电缆或联系供货商
2、重新安装USB驱动程序直到提示安装成功
3、联系供货商
心电波形全部走直线1、导联线没有和心电模块连接
2、导联线没有和患者连接
1、确保导联线和心电模块可靠连接
2、确保导联线和患者可靠连接
某些导联没有波形或走直线1、在应用软件中关闭了该导联
2、某些导联线没有和患者可靠连接
3、导联线没有和心电模块可靠连接
或有断线
1、打开该导联的显示
2、确保导联线和患者可靠连接
3、确保导联线和心电模块可靠连接，修复或
更换导联线
心电波形带有强干扰1、某些导联线没有和患者可靠连接
2、环境有很强的干扰，而滤波开关没
有打开
1、确保导联线和患者可靠连接
2、打开滤波开关，或者改善使用环境
心电资料无
法存盘
1、微机硬盘没有剩余空间1、增加硬盘或删除不必要的资料
应用软件反应慢1、电脑运行了其它软件
2、没有安装主板、显示卡驱动软件
3、电脑速度不够
1、停止这些软件的运行（例如杀毒软件）
2、安装主板、显示驱动卡软件
3、升级或者更换电脑
不能打印报告1、操作系统安装时没有安装打印机
驱动软件
2、没有指定正确的打印机为缺省打
印机
3、打印机报错误
4、打印机故障
1、使用打印机配的驱动盘，安装驱动软件
2、指定正确的确省打印机
3、可能打印机没有墨水或纸张，增加墨水或
纸张
4、联系打印机供货商或本产品供货商
没有正确识别心动周期1、心动周期的识别导联的波形不适
合使用
2、噪声大或者基线很不平稳
1、选择其它导联作为识别导联，具体的方法
可以参照说明书或者系统帮助，并重新采
样，如果想使用已经采样的波形，可以使
用人工添加的方法，具体见说明书
2、解决基线和噪声问题后，重新采样
自动分析的数据有误差1、噪声大或者基线很不平稳
2、某些导联和患者接触不好
1、安装本表上面说明的方法让基线和噪声满
足要求，并重新采样
2、让导联和患者良好接触。
