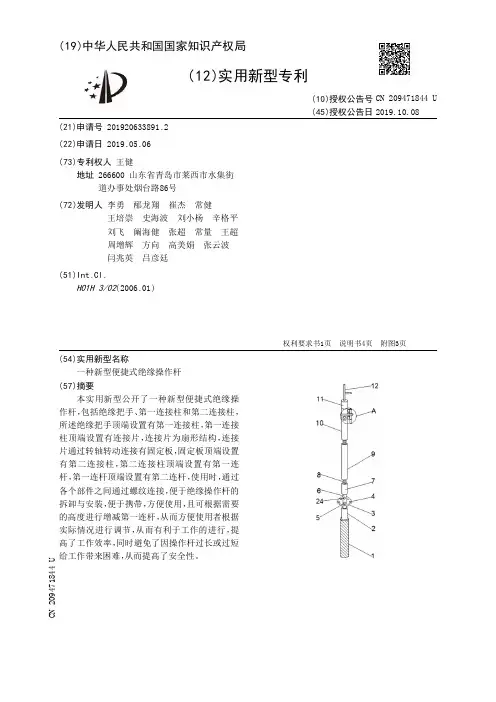

【CN209471844U】一种新型便捷式绝缘操作杆【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920633891.2(22)申请日 2019.05.06(73)专利权人 王健地址 266600 山东省青岛市莱西市水集街道办事处烟台路86号(72)发明人 李勇 邴龙翔 崔杰 常健 王培崇 史海波 刘小杨 辛格平 刘飞 阚海健 张超 常量 王超 周增辉 方向 高美娟 张云波 闫兆英 吕彦廷 (51)Int.Cl.H01H 3/02(2006.01)(54)实用新型名称一种新型便捷式绝缘操作杆(57)摘要本实用新型公开了一种新型便捷式绝缘操作杆，包括绝缘把手、第一连接柱和第二连接柱，所述绝缘把手顶端设置有第一连接柱，第一连接柱顶端设置有连接片，连接片为扇形结构，连接片通过转轴转动连接有固定板，固定板顶端设置有第二连接柱，第二连接柱顶端设置有第一连杆，第一连杆顶端设置有第二连杆，使用时，通过各个部件之间通过螺纹连接，便于绝缘操作杆的拆卸与安装，便于携带，方便使用，且可根据需要的高度进行增减第一连杆，从而方便使用者根据实际情况进行调节，从而有利于工作的进行，提高了工作效率，同时避免了因操作杆过长或过短给工作带来困难，从而提高了安全性。
权利要求书1页 说明书4页 附图3页CN 209471844 U 2019.10.08C N 209471844U权 利 要 求 书1/1页CN 209471844 U1.一种新型便捷式绝缘操作杆，包括绝缘把手(1)、第一连接柱(2)和第二连接柱(7)，其特征在于，所述绝缘把手(1)顶端设置有第一连接柱(2)，第一连接柱(2)顶端设置有连接片(3)，连接片(3)为扇形结构，连接片(3)通过转轴(5)转动连接有固定板(6)，固定板(6)顶端设置有第二连接柱(7)，第二连接柱(7)顶端设置有第一连杆(9)，第一连杆(9)顶端设置有第二连杆(10)，第二连杆(10)顶端套设有连接套(11)，连接套(11)底部内径与第二连杆(10)顶端外径相等，所述连接套(11)顶端设置有工作头(12)，第二连杆(10)位于连接套(11)下方套设有连接件(13)；所述连接件(13)包括第一连接块(16)和第二连接块(18)，所述第一连接块(16)和第二连接块(18)通过铰链转动连接，且通过铰链连接有安装板(17)，安装板(17)上分别设置有照明灯(14)和摄像头(15)，所述第一连接块(16)和第二连接块(18)远离铰链一端分别设置有第一固定块(20)和第二固定块(22)，第一固定块(20)上设置有第一螺栓(21)，第二固定块(22)底部设置有第一螺母(23)，所述第一连接块(16)和第二连接块(18)通过第一螺栓(21)和第一螺母(23)固定连接，所述第二连杆(10)内腔位于连接件(13)下方设置有蓄电池(27)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可拆卸式绝缘操作杆头的研制与应用刘访
发表时间：2017-01-09T15:27:25.060Z 来源：《电力技术》2016年第10期作者：刘访[导读] 实际使用效果表明本文研制的新型绝缘操作杆头可以缩短操作时间，提高工作效率，增加供电公司的经济效益。
东莞供电局
摘要：10kV柱上开关倒闸操作、台架式变压器停送电操作、隔离开关的操作等逐渐成为了配电班组日常业务中接触频繁的对象，在配电设备中占有重要地位。
在实际操作工作中，10kV户外隔离刀闸的操作孔是不可视的，操作人员只能仅凭感觉或监护人的口令去试探操作孔的位置，操作效率极低；更换跌落式开关熔管的摘下和放置困难等。
新型的可拆卸式绝缘操作杆头以转换定位对象为核心思维，实现了
“定位对象的可视化”，切实做到高效率完成10kV隔离刀闸的拉、合操作，方便柱上开关的储能和分、合闸操作，方便跌落式开关熔管的摘下和放置等，极大的缩短了操作时间，提高了工作效率，降低了配网人身风险，增加了供电公司的经济效益。
关键词：可拆卸式；绝缘操作杆头
引言
10kV配电网在电力系统中承担着直接向用户供电的重要作用，其安全与稳定关乎人们的生活以及社会经济的发展[1]。
由于配电设备数量多、分布广，因此设备运行与维护的工作量巨大[2]。
其中，10 kV柱上开关倒闸操作、台架式变压器停送电操作、隔离开关的操作等在配电班组日常业务中占有很大的比重[3]，因此上述操作中经常用到的绝缘操作杆显得尤为重要。
绝缘操作杆由三部分组成：工作部分（即绝缘操作杆头）、绝缘部分和手握部分。
工作部分安装在绝缘部分的上面，起完成操作功能的作用，绝缘部分起绝缘隔离的作用；手握部分作为操作人员手握部分。
其中，工作部分是体现绝缘操作杆功能和应用效果的主要部分，其样式也因功能不同而各异[4-5]。
本文基于长期10kV配电线路运行检修的经验，针对10 kV柱上开关倒闸操作、台架式变压器停送电操作、隔离开关的操作，研制出了一种新型可拆卸式绝缘操作杆头，并在实际操作中进行了应用。
1. 可拆卸式绝缘操作杆头的研制
1.1 设计目的
图1（a）、（b）、（c）为三个不同公司生产的传统绝缘操作杆头，使用图1制成的绝缘操作杆进行操作时10kV户外隔离刀闸的操作孔是不可视的，操作人员只能仅凭感觉或监护人的口令去试探操作孔的位置，操作效率极低；更换跌落式开关熔管的摘下和放置困难。
图1. 传统绝缘操作杆头
效率低下造成的操作时间增多一方面在一定程度上不仅增加了操作人员长时间手持绝缘杆的时间，而且操作人员在移动过程中观察操作孔的位置时发生安全隐患的几率也会随之增加，另一方面操作时间的增多意味着停电时间的增多，用户正常生活受到影响的同时还会使供电公司遭受经济损失。
基于以上两个因素，有必要研制新型的绝缘操作杆头，从而提高操作效率。
1.2 设计原理
在进行绝缘操作杆头设计时，为了避免操作人员凭感觉去定位操作孔的现象，借助转换定位对象的思维，把原有的不可视定位对象（操作孔）转换为可视的定位对象（刀闸操作孔的边缘），即先用操作杆顶到刀闸的沟槽中，再转动操作杆，快速进到刀闸拉环孔上，对刀闸进行操作。
图2为设计的新型绝缘操作杆头的结构图。
图3 改进后可拆卸式绝缘操作杆
2. 新型绝缘操作杆头的应用及效果
将图3的产品在东莞供电局进行小范围试点，结果表明本文研制的绝缘操作杆头可实现10kV刀闸、柱上开关、的快速拉、合操作，跌落式开关熔管快速跟换，并且还能保证各种刀闸型号的定位对象不变化并且可视，操作人员可直接对定位对象进行操作。
此外，模具成型尺寸数据合理，能同时对各个厂家型号的刀闸进行操作，且不会因为尺寸问题而导致不能使用，具有良好的通用性。
本文研制的可拆卸式绝缘操作杆头的应用效果主要由操作时间和产生的经济效益衡量。
本文对比了使用传统绝缘操作杆头以及新型的绝缘操作杆头在同一操作的时间，结果显示，在停、送电环节，使用可拆卸式绝缘操作杆头，操作时间可节省至少4分钟，全东莞配调线路平均负荷为2MW，一年操作次数为3000次，即节省电能损失400MWh/年，按平均0.6元一度电的价格计算，经济效益为24万元/年，按配网架空线路的比例计算，使用可拆卸式绝缘操作杆头可使东莞供电公司一年的经济效益增加792万元。
3. 结语
本文在对现有绝缘操作杆进行分析，指出现有绝缘操作杆的不足之处，在此基础上借助转换定位对象的思维研制出了一种新型绝缘操作杆头，并对其在实际操作中进行了应用及分析。
实际使用效果表明本文研制的新型绝缘操作杆头可以缩短操作时间，提高工作效率，增加供电公司的经济效益。
