绝缘操作杆的使用要求与注意事项(2021年)
( 安全管理 )
单 位：______________________
姓 名：______________________
日 期：______________________
编号：AQ-SN-0662
绝缘操作杆的使用要求与注意事项(2021年)
Security technology is an industry that uses security technology to provide security services
to society. Systematic design, service and management. 电力安全技术 | Power Safety Technology
电气安全
第 1 页 绝缘操作杆的使用要求与注意事项(2021年)
绝缘操作杆是基层农电工作人员最常用的安全工具之一，主要用来对农村配电变压器和线路开关进行停送电操作，因其直接与高压带电体接触，因此需正确掌握绝缘操作杆的使用要求与注意事项。
绝缘操作杆的组成
它一般有三节，根据需要使用其中的一节、二节、三节，它由三部分组成：
工作部分：起完成操作功能的作用，大多由金属材料制成，样式因功能不同而不同，并均安装在绝缘部分的上面；
绝缘部分：起绝缘隔离作用，一般由电木、胶木、塑料带、环氧玻璃布管等绝缘材料制成；
握手部分：用与绝缘部分相同的材料制成，为操作人员手握部说明：安全技术防范就是利用安全防范技术为社会公众提供一种安全服务的产业。既然是一种产业，就要有产品的研制与开发，就要有系统的设计、工程的施工、服务和管理。可以下载修改后或直接打印使用。 电力安全技术 | Power Safety Technology
电气安全
第 2 页 分。
对绝缘操作杆的要求
为保证操作时有足够的绝缘安全距离，绝缘操作杆的绝缘部分长度不得小于0.7m；
要求它的材料要耐压强度高、耐腐蚀、耐潮湿、机械强度大、质轻、便于携带，一个人能够单独操作；
三节之间的连接应牢固可*，不得在操作中脱落。
使用注意事项
使用前必须对绝缘操作杆进行外观的检查，外观上不能有裂纹、划痕等外部损伤；
必须是经校验后合格的，不合格的严禁使用；
必须适用于操作设备的电压等级，且核对无误后才能使用；
雨雪天气必须在室外进行操作的要使用带防雨雪罩的特殊绝缘操作杆；
操作时在连接绝缘操作杆的节与节的丝扣时要离开地面，不可将杆体置于地面上进行，以防杂草、土进入丝扣中或粘缚在杆体的电力安全技术 | Power Safety Technology
电气安全
第 3 页 外表上，丝扣要轻轻拧紧，不可将丝扣未拧紧即使用；
使用时要尽量减少对杆体的弯曲力，以防损坏杆体；
使用后要及时将杆体表面的污迹擦拭干净，并把各节分解后装入一个专用的工具袋内，存放在屋内通风良好、清洁干燥的支架上或悬挂起来，尽量不要*近墙壁，以防受潮，破坏其绝缘；
对绝缘操作杆要有专人保管；
半年要对绝缘操作杆进行一次交流耐压试验，不合格的要立即报废，不可降低其标准使用。
XXX图文设计
本文档文字均可以自由修改
绝缘工具的介绍及使用注意事项(精)
前 言
1绝缘的概念
绝缘是指用绝缘材料把带电体封闭起来, 借以隔离带电体或不同 电位的导体,使电流能按一定的通路流通。
2绝缘的必要性
良好的绝缘是保证设备和线路正常运行的必要条件, 也是防止触 电事故的重要措施。
3绝缘材料的作用
绝缘材料还起着其他作用:散热冷却、机械支撑和固定、储能、 灭弧、防潮、防霉以及保护导体等。
4绝缘工具的概念及分类
4.1绝缘工具是采用绝缘材料进行加工并适用于电气管理中的使用 工具。
4.2绝缘工具分为基本安全绝缘工具和辅助安全绝缘工具。
5基本安全绝缘工具
基本安全绝缘工具是指绝缘强度足以承受电气运用电压的安全 用具,如绝缘棒、绝缘夹钳、绝缘台(梯。
6辅助安全绝缘工具
辅助绝缘工具是指不足以承受电气运行电压,在电气作业中, 配 合基本安全用具(如绝缘手套、绝缘垫、绝缘鞋等不可以接触带电 部分。
绝 缘 棒 1定义
绝缘棒又称令克棒、绝缘拉杆、操作杆等,属于基本安全用具。 2构成
绝缘棒由工作头、绝缘杆和握柄三部分构成。
3适用范围
绝缘棒主要用在闭合或拉开高压隔离开关, 装拆携带式接地线, 以及 进行测量和试验时使用。 4
样式
5绝缘棒的操作要求
5.1为保证操作时有足够的绝缘安全距离,绝缘操作杆的绝缘部分长 度不得小于
0.7m 。
5.2要求它的材料要耐压强度高、耐腐蚀、耐潮湿、机械强度大、质 轻、便于携带,一个人能够单独操作。
5.3三节之间的连接应牢固可靠,不得在操作中脱落。
6绝缘棒的使用注意事项 6.1使用前必须对绝缘操作杆进行外观的检查,外观上不能有裂纹、 划痕等外部损伤。
6.2必须是经校验后合格的,不合格的严禁使用。
6.3必须适用于操作设备的电压等级,且核对无误后才能使用; 6.4雨雪天气必须在室外进行操作的要使用带防雨雪罩的特殊绝缘 操作杆。
6.5操作时在连接绝缘操作杆的节与节的丝扣时要离开地面,不可将 杆体置于地面上进行, 以防杂草、 土进入丝扣中或粘缚在杆体的外表 上,丝扣要轻轻拧紧,不可将丝扣未拧紧即使用。
10kV架空线路无负荷带电更换跌落式熔断器作业卡(绝缘杆作业)
二十五、 10kV 架空线路无负荷带电更换跌落式熔断器作业卡 (绝缘杆作业)
(一) 作业前准备
1. 准备工 作安排
√ 序号 内 容 标 准 责任人(签名) 备 注
1 现场勘察 工作范围、杆塔周围环境、地形状况等；判
断能否采用带电作业
2 联系调度 了解系统接线的运行方式，申请是否需要停
用重合闸
3 组 织 现 场 作
业 人 员 学 习 作
业卡 掌握整个操作程序，理解工作任务、质量标
准及操作中的危险点及控制措施
4
出工前“两交
一查” ( 1 )“两交”主要内容：工作任务、安全措施、
技术措施、岗位分工、现场其他注意事项；
(2)“一查”主要内容：人员健康、精神状况、
安全工器具是否完好等
5 检 查 跌 落 式
熔断器 跌落式熔断器外观完好、操作灵活、容量符
合要求
2. 人员要 求 √ 序 号 内 容 备 注 1 作业人员精神状态良好
2 带电作业人员必须经过带电作业培训，经考试合格，并执证上岗
3 工作负责人必须进行现场勘察，熟悉现场情况
4 监护人应由有带电作业实践经验的人员担任
5 作业中互相关心施工安全，及时纠正不安全的行为
6 进入作业现场，穿合格工作服、绝缘鞋，戴安全帽
7 熟悉工作内容、工作流程，掌握安全措施，明确工作中的危险点
3. 工器具
√ 序 号 名 称 型号/规格 单 位 数 量 备 注
1 绝缘操作杆
2 绝缘测量杆
3 导线夹钳
4 线夹传送器
5 套筒
续表
√ 序 号 名 称 型号/规格 单 位 数 量 备 注
6 绝缘绳
7 绝缘帽
8 手摇式液压钳
9 剥线钳
10 断线钳
11 钢卷尺
12 绝缘垫
绝缘工具的介绍及使用注意事项
前言
1绝缘的概念
绝缘是指用绝缘材料把带电体封闭起来，借以隔离带电体或不同
电位的导体，使电流能按一定的通路流通。
2绝缘的必要性
良好的绝缘是保证设备和线路正常运行的必要条件，也是防止触
电事故的重要措施。
3绝缘材料的作用
绝缘材料还起着其他作用：散热冷却、机械支撑和固定、储能、
灭弧、防潮、防霉以及保护导体等。
4绝缘工具的概念及分类
4.1绝缘工具是采用绝缘材料进行加工并适用于电气管理中的使用
工具。
4.2绝缘工具分为基本安全绝缘工具和辅助安全绝缘工具。
5基本安全绝缘工具
基本安全绝缘工具是指绝缘强度足以承受电气运用电压的安全
用具，如绝缘棒、绝缘夹钳、绝缘台（梯）。
6辅助安全绝缘工具
辅助绝缘工具是指不足以承受电气运行电压，在电气作业中，配
合基本安全用具（如绝缘手套、绝缘垫、绝缘鞋等）不可以接触带电
部分。绝缘棒
1定义
绝缘棒又称令克棒、绝缘拉杆、操作杆等，属于基本安全用具。
2构成
绝缘棒由工作头、绝缘杆和握柄三部分构成。
3适用范围
绝缘棒主要用在闭合或拉开高压隔离开关，装拆携带式接地线，以及
进行测量和试验时使用。
4样式
5绝缘棒的操作要求
5.1为保证操作时有足够的绝缘安全距离，绝缘操作杆的绝缘部分长
度不得小于0.7m。
5.2要求它的材料要耐压强度高、耐腐蚀、耐潮湿、机械强度大、质
轻、便于携带，一个人能够单独操作。5.3三节之间的连接应牢固可靠，不得在操作中脱落。
6绝缘棒的使用注意事项
6.1使用前必须对绝缘操作杆进行外观的检查，外观上不能有裂纹、
划痕等外部损伤。
6.2必须是经校验后合格的，不合格的严禁使用。
6.3必须适用于操作设备的电压等级，且核对无误后才能使用；
6.4雨雪天气必须在室外进行操作的要使用带防雨雪罩的特殊绝缘
操作杆。
6.5操作时在连接绝缘操作杆的节与节的丝扣时要离开地面，不可将
杆体置于地面上进行，以防杂草、土进入丝扣中或粘缚在杆体的外表
上，丝扣要轻轻拧紧，不可将丝扣未拧紧即使用。
6.6使用时要尽量减少对杆体的弯曲力，以防损坏杆体。
常用安全工器具的使用要点
常用安全工器具的使用要点
1. 接地线
（1）使用接地线前，经验电确认已停电设备上确无电压；
（2）装设接地线时，先接接地端，再接导线端；拆除接地线
时顺序相反；
（3）装设接地线时，考虑接地线摆动的最大幅度外沿与设备
带电部位的最小距离应不小于安全工作规程所规定的安全距离；
（4）严禁不用线夹而用缠绕方法进行接地线短路。
2. 验电器
（1）按被测设备的电压等级，选择同等电压等级的验电器。
（2）检查验电器绝缘杆外观完好，自检声光指示正常；验电时必须戴绝缘手套，使用拉杆式验电器前，需将绝缘杆抽出足够的长度。
（3）验电前应先在有电设备上进行检验。在已停电设备上验电前，应先在同一电压等级的有电设备上试验，确保验电器指示正常。
（4）操作时手握验电器护环以下的部位，逐渐靠近被测设备，操作过程中操作人应按国标《安规》要求始终保持与带电体的安全距离。
（5）禁止使用超过试验周期的验电器。
（6）使用完毕后应收缩验电器杆身，及时取下显示器，将表面擦净后放入包装袋（盒），存放在干燥处。
3. 绝缘操作杆（棒）
（1）必须适用于操作设备的电压等级，且核对无误后才能使用；使用前用清洁、干燥的毛巾擦拭绝缘工具的表面。 （2）操作人应戴绝缘手套，穿绝缘靴；下雨天用绝缘杆（棒）在高压回路上工作，还应使用带防雨罩的绝缘杆。
（3）操作人应选择合适站立位置，与相临带电体保持足够的安全距离，注意防止绝缘杆被人体或设备短接，以保持有效的绝缘长度。
（4）使用过程中防止绝缘棒与其他物体碰撞而损坏表面绝缘漆。使用绝缘棒装拆地线等较重的物体时，应注意绝缘杆受力角度，以免绝缘杆损坏或被装拆物体失控落下，造成人员和设备损伤。
（5）操作结束后应立即将绝缘操作杆收至保管袋中或存放于专用的木架上或特制的绝缘工器具柜内，且不得贴墙放置。
4. 核相器
（1）使用时应保证绝缘杆最小有效绝缘长度满足安规规定的安全距离要求；核相点应选择在有明显断开点的设备和回路上进行。

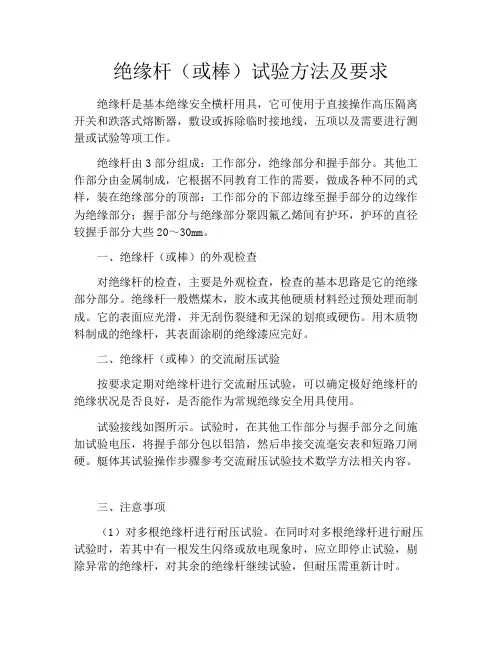

绝缘杆(或棒)试验方法及要求
绝缘杆（或棒）试验方法及要求
绝缘杆是基本绝缘安全横杆用具，它可使用于直接操作高压隔离开关和跌落式熔断器，敷设或拆除临时接地线，五项以及需要进行测量或试验等项工作。
绝缘杆由3部分组成：工作部分，绝缘部分和握手部分。其他工作部分由金属制成，它根据不同教育工作的需要，做成各种不同的式样，装在绝缘部分的顶部：工作部分的下部边缘至握手部分的边缘作为绝缘部分；握手部分与绝缘部分聚四氟乙烯间有护环，护环的直径较握手部分大些20～30mm。
一、绝缘杆（或棒）的外观检查
对绝缘杆的检查，主要是外观检查，检查的基本思路是它的绝缘部分部分。绝缘杆一般燃煤木，胶木或其他硬质材料经过预处理而制成。它的表面应光滑，并无刮伤裂缝和无深的划痕或硬伤。用木质物料制成的绝缘杆，其表面涂刷的绝缘漆应完好。
二、绝缘杆（或棒）的交流耐压试验
按要求定期对绝缘杆进行交流耐压试验，可以确定极好绝缘杆的绝缘状况是否良好，是否能作为常规绝缘安全用具使用。
试验接线如图所示。试验时，在其他工作部分与握手部分之间施加试验电压，将握手部分包以铝箔，然后串接交流毫安表和短路刀闸硬。艇体其试验操作步骤参考交流耐压试验技术数学方法相关内容。
三、注意事项
（1）对多根绝缘杆进行耐压试验。在同时对多根绝缘杆进行耐压试验时，若其中有一根发生闪络或放电现象时，应立即停止试验，剔除异常的绝缘杆，对其余的绝缘杆继续试验，但耐压需重新计时。 （2）对绝缘杆或进行分段试验。若试验设备电压不够时，可对绝缘杆或进行分段试验，试验时用软裸导线或铝箔按尺寸比例将绝缘杆的绝缘部分分为2~4段（最多不易超过4段），每段所加电压，可按阔度成比例计算，但计算得的最大值应另加20%。例如，绝缘杆长1m，应加的试验电压44kV，若分成4段，则实际每段应加的试验电压为11×（1+20%）=13.2kV。
绝缘工具的介绍及使用注意事项(精) 2
精品文档
。 1欢迎下载 前 言
1绝缘的概念
绝缘是指用绝缘材料把带电体封闭起来, 借以隔离带电体或不同 电位的导体,使电流能按一定的通路流通。
2绝缘的必要性
良好的绝缘是保证设备和线路正常运行的必要条件, 也是防止触 电事故的重要措施。
3绝缘材料的作用
绝缘材料还起着其他作用:散热冷却、机械支撑和固定、储能、 灭弧、防潮、防霉以及保护导体等。
4绝缘工具的概念及分类
4.1绝缘工具是采用绝缘材料进行加工并适用于电气管理中的使用 工具。
4.2绝缘工具分为基本安全绝缘工具和辅助安全绝缘工具。
5基本安全绝缘工具
基本安全绝缘工具是指绝缘强度足以承受电气运用电压的安全 用具,如绝缘棒、绝缘夹钳、绝缘台(梯。
6辅助安全绝缘工具
辅助绝缘工具是指不足以承受电气运行电压,在电气作业中, 配 合基本安全用具(如绝缘手套、绝缘垫、绝缘鞋等不可以接触带电 部分。
绝 缘 棒 精品文档
。 2欢迎下载 1定义
绝缘棒又称令克棒、绝缘拉杆、操作杆等,属于基本安全用具。 2构成
绝缘棒由工作头、绝缘杆和握柄三部分构成。
3适用范围
绝缘棒主要用在闭合或拉开高压隔离开关, 装拆携带式接地线, 以及 进行测量和试验时使用。
4
样式
5绝缘棒的操作要求
5.1为保证操作时有足够的绝缘安全距离,绝缘操作杆的绝缘部分长 度不得小于 0.7m 。
5.2要求它的材料要耐压强度高、耐腐蚀、耐潮湿、机械强度大、质 轻、便于携带,一个人能够单独操作。
5.3三节之间的连接应牢固可靠,不得在操作中脱落。
6绝缘棒的使用注意事项 精品文档
。 3欢迎下载 6.1使用前必须对绝缘操作杆进行外观的检查,外观上不能有裂纹、 划痕等外部损伤。
6.2必须是经校验后合格的,不合格的严禁使用。
6.3必须适用于操作设备的电压等级,且核对无误后才能使用; 6.4雨雪天气必须在室外进行操作的要使用带防雨雪罩的特殊绝缘 操作杆。
6.5操作时在连接绝缘操作杆的节与节的丝扣时要离开地面,不可将 杆体置于地面上进行, 以防杂草、 土进入丝扣中或粘缚在杆体的外表 上,丝扣要轻轻拧紧,不可将丝扣未拧紧即使用。
绝缘工具保管、试验及使用的规定
绝缘工具保管、试验及使用的规定
绝缘工具保管、试验及使用的规定
带电作业绝缘工具、仪表、绝缘材料应有专门房间存放，并由专人负责管理。工具室内必须通风良好，经常保持清洁干燥，带电作业工具必须列册登记。并应符合下列规定：
1、绝缘杆应悬挂或架在支架上，不应与墙接触；
2、绝缘手套应存放在密闭的橱内，并与其它工具仪表分别存放；
3、绝缘靴，应存放在橱内，并放在干燥的地方；
4、绝缘垫和绝缘台应经常保持清洁、无损伤；
5、高压试电笔应存放在防潮的匣内，并放在干燥的地方；
6、安全用具和防护用具不许当作其它工具使用；
带电作业绝缘工具在运输中，应装入特制工具袋、工具箱，严防工具表面擦伤损坏。使用中必须戴手套防止受潮受污。
如果绝缘工具遭受表面损伤或受潮，应及时处理干燥，并进行试验合格后方可继续使用。
带电作业工具应定期进行试验，合格后贴上检验标记，试验记录由专人保管。
监督性试验：
电气试验：每六个月进行一次。
机械试验：绝缘工具每一年一次； 部 门： 日 期： 年 月 日 文件编号：
DY-70AA7 编写人： 类 型：
审核人： 编制单位： 金属工具：每二年一次。
电气试验应以50周波交流电压、持续时间五分钟不击穿损坏或局部过热者为合格。
电气试验标准为10KV以下试验电压不少于44千伏。
机械试验标准：
静荷重试验应以2.5倍允许工作荷重、持续五分钟无变形和损伤者为合格。
动荷重试验应以1.5倍允许工作荷重，按实际工作状态进行三次模拟操作，操作轻便灵活、无卡住现象者为合格。
使用安全用具前应进行外观检查：安全用具表面有无裂纹、铅印、划痕、毛刺、孔洞、断裂外伤是否清洁。
设备仪器工具使用、保管、发放及报废制度
1、钻探设备工具、测水仪表由专人负责保管，并进行登记造册，物账卡对口，借用进行登记，办理借用手续。
绝缘工具保管、试验及使用的规定(4篇)
第 1 页 共 6 页 绝缘工具保管、试验及使用的规定
绝缘工具是保障电工安全的重要工具，正确保管、试验和使用绝缘工具对于电工来说非常重要。下面是关于绝缘工具保管、试验和使用的规定：
1. 绝缘工具的保管规定：
(1) 绝缘工具应存放在干燥、通风的地方，避免长时间暴露在阳光下或潮湿环境中。
(2) 绝缘工具应放置在专用工具箱或货架上，避免与其他金属工具接触，以免损坏绝缘层。
(3) 绝缘工具应定期清洁，保持绝缘层的完整性，如果发现绝缘层有损坏或磨损，应立即修复或更换。
(4) 绝缘工具不得用于撬动、扳动或其他非绝缘工作，以免破坏绝缘层。
2. 绝缘工具的试验规定：
(1) 绝缘工具应在购买后进行初次试验，以确保绝缘层的质量和性能符合标准要求。
(2) 绝缘工具的试验可以采用绝缘电阻试验仪进行，测试应按照产品的绝缘电阻标准要求进行。
(3) 绝缘工具应每隔一段时间进行定期试验，以确保绝缘层的完整性和绝缘性能。
(4) 绝缘工具试验的结果应记录在试验报告中，包括试验日期、试验结果、试验人员等相关信息。
3. 绝缘工具的使用规定： 第 2 页 共 6 页 (1) 绝缘工具应由经过专门培训的电工使用，不得交给未经培训或不熟悉绝缘工具使用的人员。
(2) 在使用绝缘工具前，应仔细检查绝缘层是否完好，如有损坏应停止使用，并及时修理或更换。
(3) 在使用绝缘工具时，应尽量避免与其他金属部件产生接触，以免发生漏电事故。
(4) 使用绝缘工具时，应注意安全操作，如佩戴绝缘手套、绝缘靴、绝缘眼镜等个人防护装备，以保护自己的安全。
(5) 不得使用损坏的绝缘工具，如断裂、脱落的绝缘层，以免发生意外事故。
(6) 绝缘工具使用完毕后，应及时清洁并放回专用工具箱或货架上，不得随意堆放或置于易碰撞的地方。
以上是关于绝缘工具保管、试验和使用的规定，电工在日常工作中应严格遵守这些规定，以确保工作安全和绝缘工具的正常使用寿命。
绝缘安全用具资料
绝缘安全用具
在电气操作过程中，多数人身伤亡事故是由于作业人员接触
带电体或与带电体的安全距离不够导致电击造成的。绝缘安全用
具就是保证作业人员安全操作带电体及人体与带电体安全距离不
够所采取的绝缘防护工具
一、绝缘安全用具的分类
绝缘安全用具通常有以下两种分类法
（）按用具的绝缘陀能分类
1.基本安全用具所渭基本安全用具是指那些绝缘强度足
以承受电气设备的工作电压的安全用具，该类用具能够保证作业
人员在带电体不停电状态下方便地进行作业
2．辅助安全用具此类用具是其本身的绝缘性能不足以保
证安全，主要用来进一步加强基本安全用具绝缘强度的用具，故仅
能作为辅助基本安全用具之用
实践告诉我们，绝缘安全用具能否承受电气设备的工作电压
不仅取决于「具的绝缘性能，还取决于所使用的工作场合。例如，
作为基本安全用具用的35k V绝缘棒使用在更高电压等级的电
气设备上，就变得不能承受电气设备的运行电压了口反之，作为辅
助安全用具的IOkV绝缘手套，当使用在380V的低压设备的场合
时就足以承受设备的运行电压了。由此可见，基本绝缘用具和辅
助绝缘用具是可以相互转换的，故上述分类法是不够礁切的。因
此现在我们大多采用以下分类法口 （二）按使用功能分类
1．绝缘操作用具此类用具主要用来进行带电操作、测量和
其他需要直接接触电气设备的特定工作，正确使用绝缘操作用具
应注意以下两点
(1)绝缘操作用具本身必须具备合格的绝缘性能和机械强度
（即只能在和其绝缘性能相适应的电气设备上使用。
由以上两点可看出，当使用绝缘操作用具时．必须做到首先应
使用合格的绝缘用具，并应掌握正确的使用方法口
2．绝缘防护用具此类用具则用于对可能发生的有关电气
伤害起到防护作用。主要用于对泄诵电流、接触电压、跨步电压和
其他接近电气设备存在的危险等进行防护因此绝缘防护用具当
南方电网公司安全工器具技术规范
中国南方电网有限责任公司企业标准
安全工器具技术规范
（绝缘操作杆部分）
（征求意见稿）
2011-××-××发布 2011-××-××实施
中国南方电网有限责任公司 Q/CSG
Q/CSG× ××××.××-2011
1
目 次
前 言 ..................................................................... 2
1 范围 ..................................................................... 3
2 规范性引用文件 ........................................................... 3
3 术语及定义 ............................................................... 3
4 分类及使用范围 ........................................................... 5
5 技术要求 ................................................................. 6
6 试验检查 ................................................................. 9
7 标志 .................................................................... 12
8 包装、使用说明书及运输 .................................................. 13
附 录 A（规范性附录）使用、维护、存放及报废 ................................ 15
